Fibre ropes for offshore stationkeeping — Part 3: High modulus polyethylene (HMPE)

This document specifies the main characteristics and test methods of new high modulus polyethylene (HMPE) fibre ropes used for offshore stationkeeping.

Cordages en fibres pour le maintien en position des structures marines — Partie 3: Polyéthylène à haut module

Le présent document spécifie les caractéristiques principales et les méthodes d'essai des cordages neufs en fibre polyéthylène à haut module utilisés pour le maintien en position des structures marines.

General Information

Status
Published
Publication Date
11-Mar-2020
Current Stage
6060 - International Standard published
Start Date
12-Mar-2020
Completion Date
12-Mar-2020
Ref Project

RELATIONS

Buy Standard

Standard
ISO 18692-3:2020 - Fibre ropes for offshore stationkeeping
English language
12 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 18692-3:2020 - Cordages en fibres pour le maintien en position des structures marines
French language
13 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

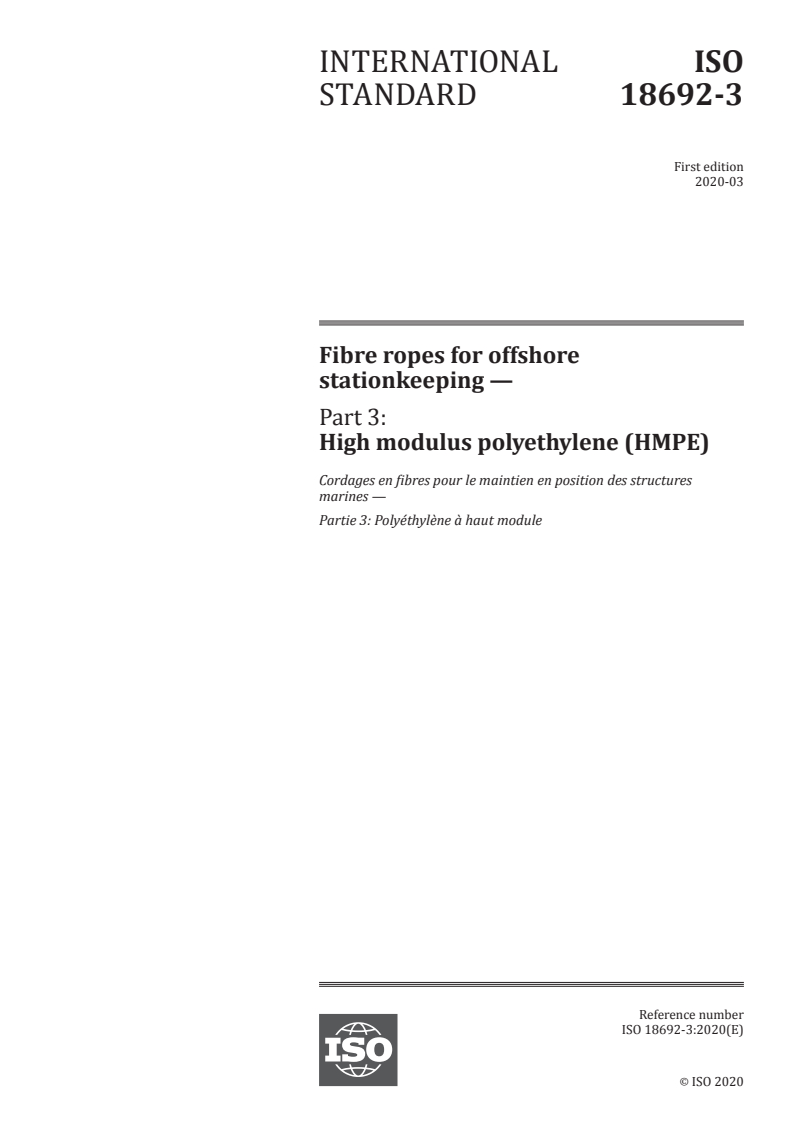

INTERNATIONAL ISO
STANDARD 18692-3
First edition
2020-03
Fibre ropes for offshore
stationkeeping —
Part 3:
High modulus polyethylene (HMPE)
Cordages en fibres pour le maintien en position des structures
marines —
Partie 3: Polyéthylène à haut module
Reference number
ISO 18692-3:2020(E)
ISO 2020
---------------------- Page: 1 ----------------------
ISO 18692-3:2020(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2020

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2020 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 18692-3:2020(E)

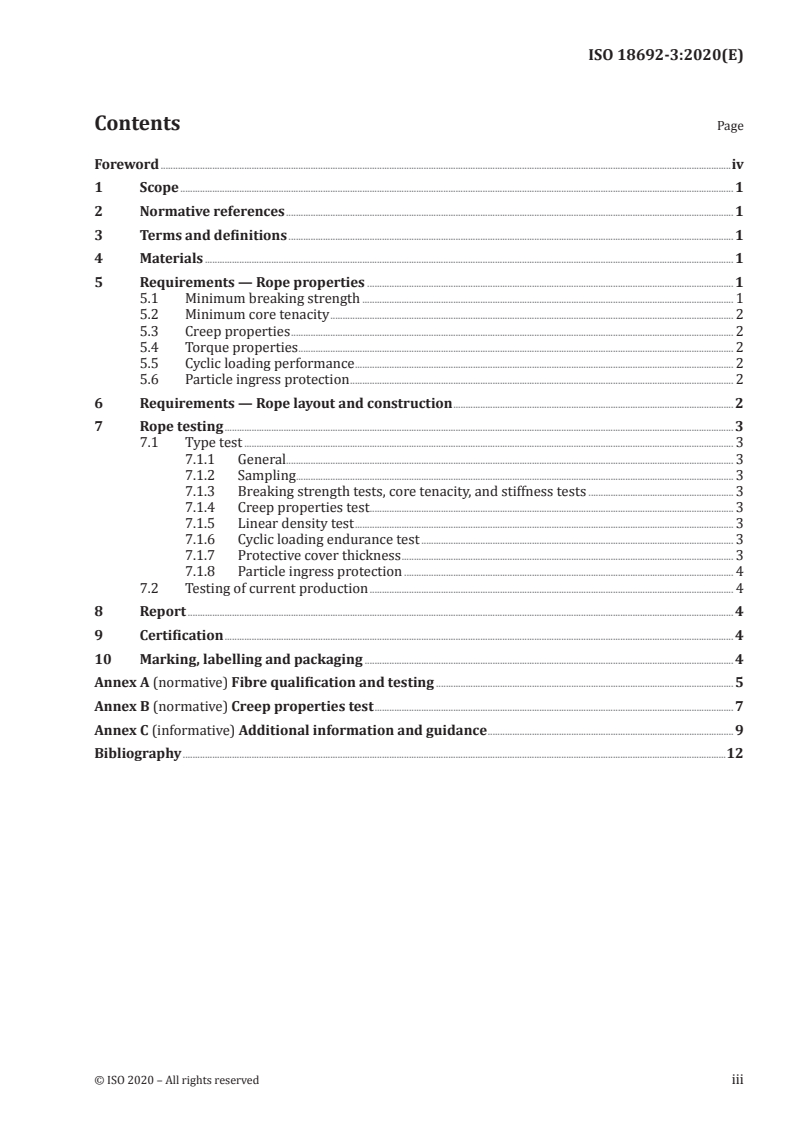

Contents Page

Foreword ........................................................................................................................................................................................................................................iv

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Materials ....................................................................................................................................................................................................................... 1

5 Requirements — Rope properties ..................................................................................................................................................... 1

5.1 Minimum breaking strength ....................................................................................................................................................... 1

5.2 Minimum core tenacity .................................................................................................................................................................... 2

5.3 Creep properties .................................................................................................................................................................................... 2

5.4 Torque properties ................................................................................................................................................................................. 2

5.5 Cyclic loading performance .......................................................................................................................................................... 2

5.6 Particle ingress protection ............................................................................................................................................................ 2

6 Requirements — Rope layout and construction .................................................................................................................. 2

7 Rope testing ............................................................................................................................................................................................................... 3

7.1 Type test ....................................................................................................................................................................................................... 3

7.1.1 General...................................................................................................................................................................................... 3

7.1.2 Sampling.................................................................................................................................................................................. 3

7.1.3 Breaking strength tests, core tenacity, and stiffness tests ........................................................... 3

7.1.4 Creep properties test ........................................................................................................................................... ......... 3

7.1.5 Linear density test .......................................................................................................................................................... 3

7.1.6 Cyclic loading endurance test ............................................................................................................................... 3

7.1.7 Protective cover thickness ....................................................................................................................................... 3

7.1.8 Particle ingress protection ...................................................................................................................................... 4

7.2 Testing of current production .................................................................................................................................................... 4

8 Report .............................................................................................................................................................................................................................. 4

9 Certification ............................................................................................................................................................................................................... 4

10 Marking, labelling and packaging ...................................................................................................................................................... 4

Annex A (normative) Fibre qualification and testing ......................................................................................................................... 5

Annex B (normative) Creep properties test .................................................................................................................................................. 7

Annex C (informative) Additional information and guidance .................................................................................................... 9

Bibliography .............................................................................................................................................................................................................................12

© ISO 2020 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 18692-3:2020(E)

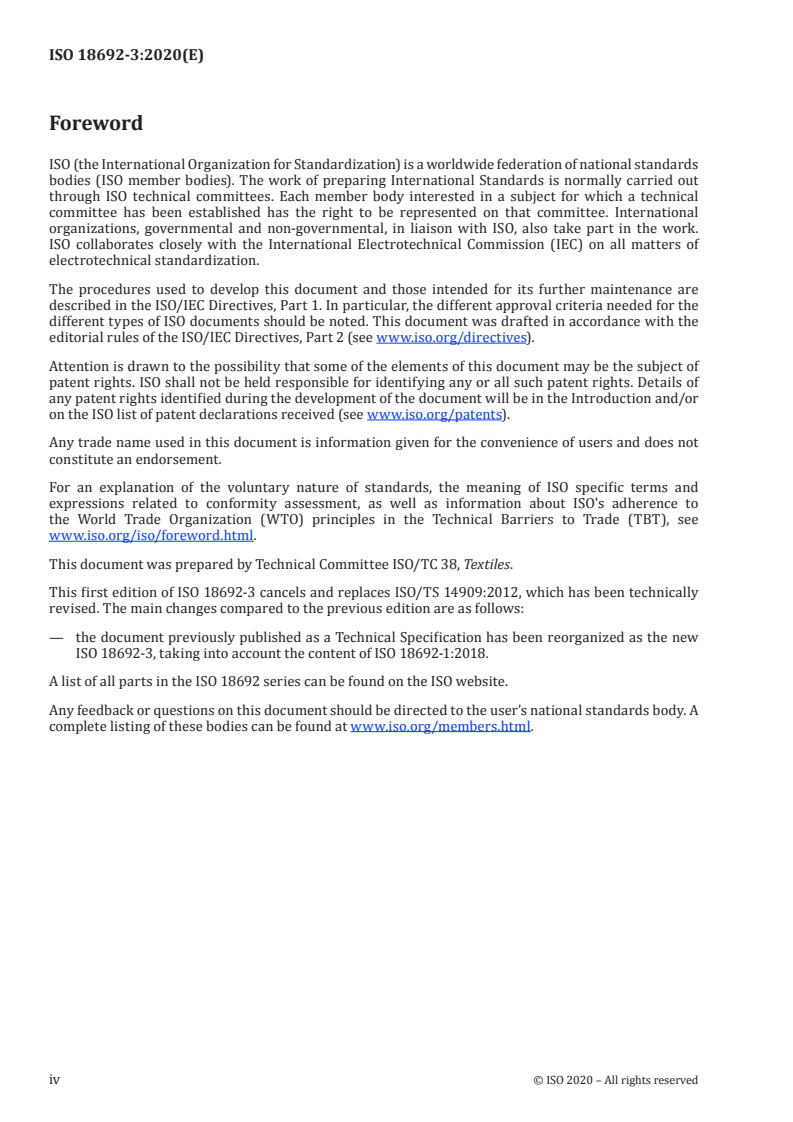

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/ patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to

the World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see

www .iso .org/ iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 38, Textiles.

This first edition of ISO 18692-3 cancels and replaces ISO/TS 14909:2012, which has been technically

revised. The main changes compared to the previous edition are as follows:

— the document previously published as a Technical Specification has been reorganized as the new

ISO 18692-3, taking into account the content of ISO 18692-1:2018.
A list of all parts in the ISO 18692 series can be found on the ISO website.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2020 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 18692-3:2020(E)
Fibre ropes for offshore stationkeeping —
Part 3:
High modulus polyethylene (HMPE)
1 Scope

This document specifies the main characteristics and test methods of new high modulus polyethylene

(HMPE) fibre ropes used for offshore stationkeeping.
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 1968, Fibre ropes and cordage — Vocabulary

ISO 18692-1:2018, Fibre ropes for offshore stationkeeping — Part 1: General specification

3 Terms and definitions

For the purposes of this document, the terms and definitions given in ISO 1968 and ISO 18692-1 apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
4 Materials

The fibre used in the core of the rope shall be high-tenacity HMPE, with an average tenacity of not less

than 2,5 N/tex, and qualified and tested in accordance with Annex A.

Rope cover material and other materials employed in rope assembly shall be in accordance with

ISO 18692-1.
5 Requirements — Rope properties
5.1 Minimum breaking strength

The minimum breaking strength of the rope, when tested according to ISO 18692-1, shall conform to

Table 1.
© ISO 2020 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 18692-3:2020(E)
Table 1 — Minimum breaking strength (MBS)
Minimum breaking strength
Reference number
63 2 500
71 3 200
80 4 000
90 5 000
100 6 300
106 7 100
112 8 000
118 9 000
125 10 000
132 11 200
140 12 500
150 14 000
160 16 000
170 18 000
180 20 000

The reference number corresponds to the approximate outer diameter of the rope, in millimetres

(mm). Actual diameters can vary for a given reference number.
5.2 Minimum core tenacity

The minimum tenacity of the rope core shall be 1,3 N/tex, measured according to ISO 18692-1.

All samples tested shall comply with this minimum value.
5.3 Creep properties

The rope creep properties shall be at least as declared by the manufacturer, when tested following the

method in Annex B.
5.4 Torque properties

Torque-neutral rope or torque-matched rope shall be defined according to ISO 18692-1.

5.5 Cyclic loading performance

The rope shall have demonstrated performance under cycling loading following the requirements of

ISO 18692-1.
5.6 Particle ingress protection

Unless otherwise specified, the rope shall be constructed with a protection of the core against the

ingress of particles in accordance with ISO 18692-1.
6 Requirements — Rope layout and construction
Rope layout and construction shall be in accordance with ISO 18692-1.
2 © ISO 2020 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 18692-3:2020(E)
7 Rope testing
7.1 Type test
7.1.1 General

Type tests shall be performed in accordance with ISO 18692-1 and the specific requirements of this clause.

7.1.2 Sampling
The number of rope samples to be tested is given in Table 2.
Table 2 — Number of samples for testing
Test Number of samples
Breaking strength, core tenacity and stiffness 3
Creep 1
Torque properties 1
Linear density 1
Cyclic loading endurance 1
See ISO 18692-1:2018, 7.1.4.
See ISO 18692-1:2018, 7.1.6.
See also ISO 18692-1:2018, B.3.5.4.
7.1.3 Breaking strength tests, core tenacity, and stiffness tests

The number of samples from Table 2 shall be tested, and each sample shall be capable of meeting the

requirements of 5.1 and of 5.2.

NOTE The measurements of the dynamic stiffness at end of bedding-in — and, when required, those of the

quasi-static stiffness and the dynamic stiffness at several mean load level — are performed for design purposes

only. There are no acceptance criteria on these parameters.
7.1.4 Creep properties test

One sample shall be tested for creep properties in accordance with the test method in Annex B.

This test needs not be performed where data are available from the previous qualification test of

another rope (or a sub-rope o
...

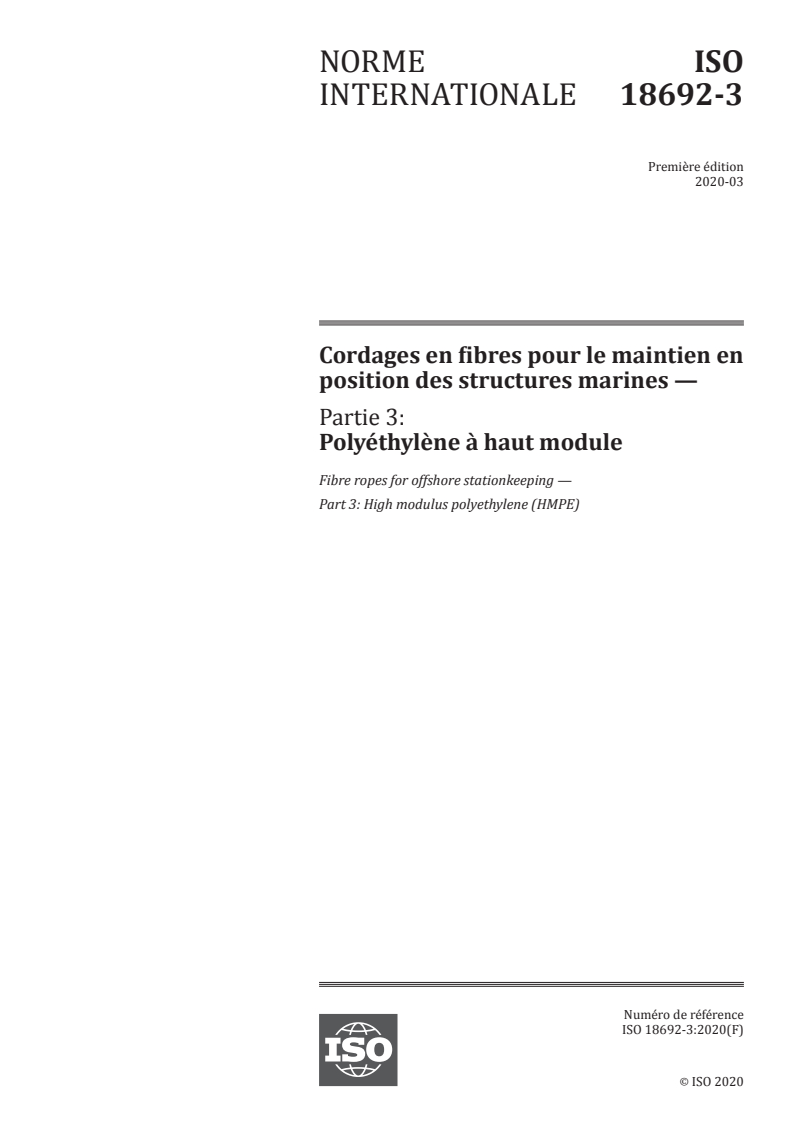

NORME ISO
INTERNATIONALE 18692-3
Première édition
2020-03
Cordages en fibres pour le maintien en
position des structures marines —
Partie 3:
Polyéthylène à haut module
Fibre ropes for offshore stationkeeping —
Part 3: High modulus polyethylene (HMPE)
Numéro de référence
ISO 18692-3:2020(F)
ISO 2020
---------------------- Page: 1 ----------------------
ISO 18692-3:2020(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2020

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2020 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 18692-3:2020(F)

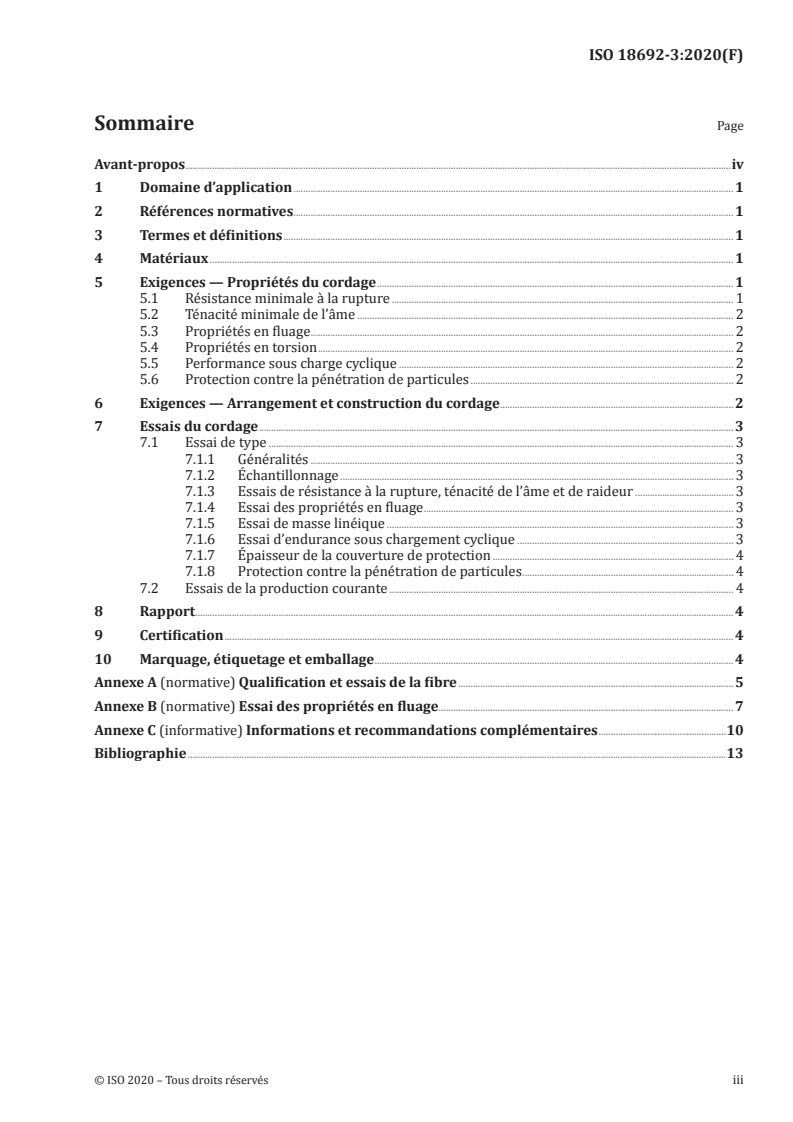

Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

1 Domaine d’application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 1

4 Matériaux ..................................................................................................................................................................................................................... 1

5 Exigences — Propriétés du cordage ................................................................................................................................................. 1

5.1 Résistance minimale à la rupture ........................................................................................................................................... 1

5.2 Ténacité minimale de l’âme ......................................................................................................................................................... 2

5.3 Propriétés en fluage ............................................................................................................................................................................ 2

5.4 Propriétés en torsion ......................................................................................................................................................................... 2

5.5 Performance sous charge cyclique ........................................................................................................................................ 2

5.6 Protection contre la pénétration de particules ........................................................................................................... 2

6 Exigences — Arrangement et construction du cordage ............................................................................................... 2

7 Essais du cordage ................................................................................................................................................................................................. 3

7.1 Essai de type ............................................................................................................................................................................................. 3

7.1.1 Généralités ............................................................................................................................................................................ 3

7.1.2 Échantillonnage ................................................................................................................................................................ 3

7.1.3 Essais de résistance à la rupture, ténacité de l’âme et de raideur ........................................ 3

7.1.4 Essai des propriétés en fluage .............................................................................................................................. 3

7.1.5 Essai de masse linéique ............................................................................................................................................. 3

7.1.6 Essai d’endurance sous chargement cyclique ........................................................................................ 3

7.1.7 Épaisseur de la couverture de protection .................................................................................................. 4

7.1.8 Protection contre la pénétration de particules ...................................................................................... 4

7.2 Essais de la production courante ............................................................................................................................................ 4

8 Rapport........................................................................................................................................................................................................................... 4

9 Certification ............................................................................................................................................................................................................... 4

10 Marquage, étiquetage et emballage .................................................................................................................................................. 4

Annexe A (normative) Qualification et essais de la fibre ................................................................................................................ 5

Annexe B (normative) Essai des propriétés en fluage ........................................................................................................................ 7

Annexe C (informative) Informations et recommandations complémentaires ....................................................10

Bibliographie ...........................................................................................................................................................................................................................13

© ISO 2020 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 18692-3:2020(F)

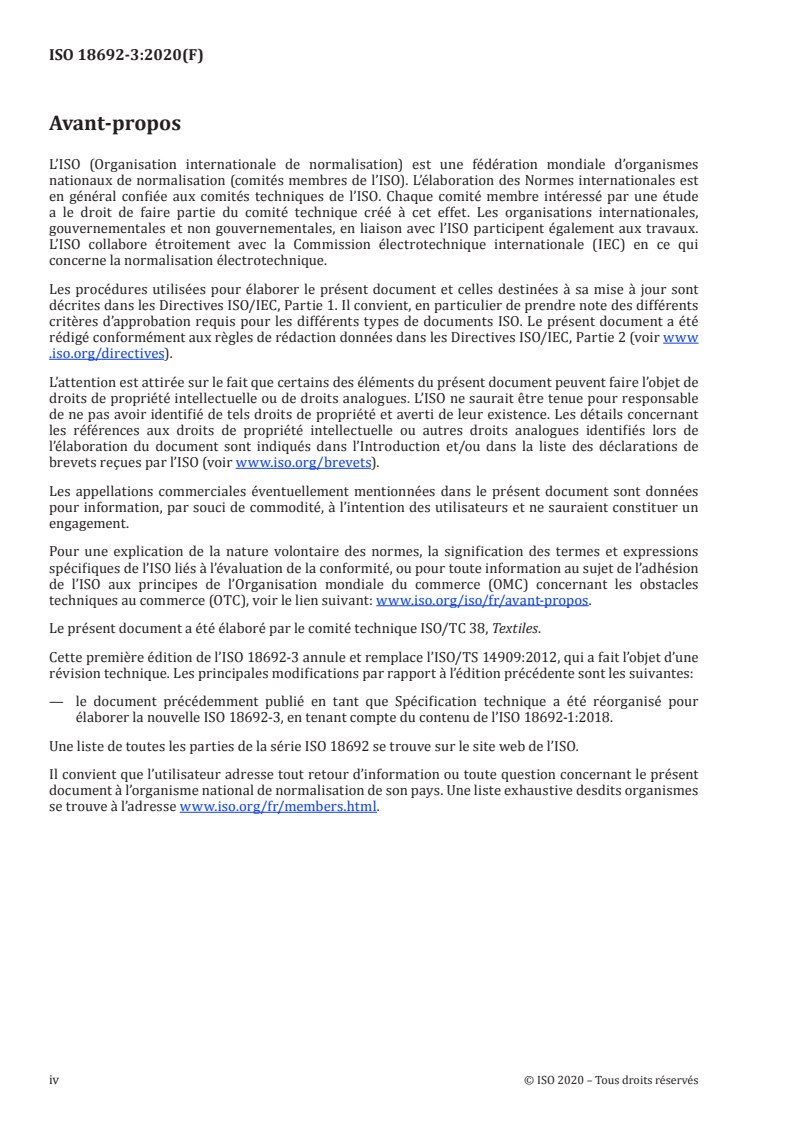

Avant-propos

L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes

nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est

en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.

L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d’approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/ directives).

L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de

droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de

brevets reçues par l’ISO (voir www .iso .org/ brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion

de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir le lien suivant: www .iso .org/ iso/ fr/ avant -propos.

Le présent document a été élaboré par le comité technique ISO/TC 38, Textiles.

Cette première édition de l’ISO 18692-3 annule et remplace l’ISO/TS 14909:2012, qui a fait l’objet d’une

révision technique. Les principales modifications par rapport à l’édition précédente sont les suivantes:

— le document précédemment publié en tant que Spécification technique a été réorganisé pour

élaborer la nouvelle ISO 18692-3, en tenant compte du contenu de l’ISO 18692-1:2018.

Une liste de toutes les parties de la série ISO 18692 se trouve sur le site web de l’ISO.

Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent

document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes

se trouve à l’adresse www .iso .org/ fr/ members .html.
iv © ISO 2020 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 18692-3:2020(F)
Cordages en fibres pour le maintien en position des
structures marines —
Partie 3:
Polyéthylène à haut module
1 Domaine d’application

Le présent document spécifie les caractéristiques principales et les méthodes d’essai des cordages

neufs en fibre polyéthylène à haut module utilisés pour le maintien en position des structures marines.

2 Références normatives

Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur

contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.

Pour les références non datées, la dernière édition du document de référence s’applique (y compris les

éventuels amendements).
ISO 1968, Cordages en fibres et articles de corderie — Vocabulaire

ISO 18692-1:2018, Cordages en fibres pour le maintien en position des structures marines — Partie 1:

Spécification générale
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions de l’ISO 1968 et de l’ISO 18692-1

s’appliquent.

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:

— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp

— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
4 Matériaux

La fibre utilisée dans l’âme du cordage doit être une fibre polyéthylène à haut module de haute ténacité,

avec une ténacité moyenne d’au moins 2,5 N/tex, qualifiée et soumise à essai conformément à l’Annexe A.

Le matériau de la couverture du cordage et les autres matériaux employés dans l’assemblage du cordage

doivent être conformes à l’ISO 18692-1.
5 Exigences — Propriétés du cordage
5.1 Résistance minimale à la rupture

La résistance minimale à la rupture du cordage, lorsqu’il est soumis à essai conformément à

l’ISO 18692-1, doit être conforme au Tableau 1.
© ISO 2020 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 18692-3:2020(F)
Tableau 1 — Résistance minimale à la rupture (MBS)
Résistance minimale à la rupture
Numéro de référence
63 2 500
71 3 200
80 4 000
90 5 000
100 6 300
106 7 100
112 8 000
118 9 000
125 10 000
132 11 200
140 12 500
150 14 000
160 16 000
170 18 000
180 20 000

Le numéro de référence correspond au diamètre extérieur approximatif du cordage, en

millimètres (mm). Les diamètres réels peuvent varier pour un numéro de référence donné.

5.2 Ténacité minimale de l’âme

La ténacité minimale de l’âme du cordage doit être de 1,3 N/tex, mesurée conformément à l’ISO 18692-1.

Tous les échantillons soumis à essai doivent respecter cette valeur minimale.
5.3 Propriétés en fluage

Les propriétés en fluage du cordage doivent être au moins celles déclarées par le fabricant lorsque le

cordage est soumis à l’essai conformément à la méthode de l’Annexe B.
5.4 Propriétés en torsion

Un cordage équilibré en torsion ou un cordage apparié en couple doit être tel que défini dans

l’ISO 18692-1.
5.5 Performance sous charge cyclique

Le cordage doit avoir prouvé sa performance sous charge cyclique selon les exigences de l’ISO 18692-1.

5.6 Protection contre la pénétration de particules

Sauf spécification contraire, le cordage doit être construit en intégrant une protection de l’âme contre

la pénétration de particules, conformément à l’ISO 18692-1.
6 Exigences — Arrangement et construction du cordage

L’arrangement et la construction du cordage doivent être conformes à l’ISO 18692-1.

2 © ISO 2020 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 18692-3:2020(F)
7 Essais du cordage
7.1 Essai de type
7.1.1 Généralités

Les essais de type doivent être réalisés conformément à l’ISO 18692-1 et aux exigences spécifiques du

présent article.
7.1.2 Échantillonnage

Le nombre d’échantillons de cordage à soumettre à essai est donné dans le Tableau 2.

Tableau 2 — Nombre d’échantillons à soumettre à essai
Essai Nombre d’échantillons
Résistance à la rupture, ténacité de l’âme et raideur 3
Fluage 1
Propriétés en torsion 1
Masse linéique 1
Endurance sous chargement cyclique 1
Voir ISO 18692-1:2018, 7.1.4.
Voir ISO 18692-1:2018, 7.1.6.
Voir également ISO 18692-1:2018, B.3.5.4.
7.1.3 Essais de résistance à la rupture, ténacité de l’âme et de raideur

Le nombre d’échantillons spécifié dans le Tableau 2 doit être soumis à essai, et chaque échantillon doit

satisfaire aux exigences de 5.1 et de 5.2.

NOTE Les mesures de la raideur dynamique en fin de mise en place — et, le cas échéant, celles de la raideur

quasi statique et de la raideur dynamique à plusieurs niveaux de charge moyenne — sont réalisées à des fins de

conception uniquement. Il n’y a pas de critères d’acceptation sur ces paramètres.

7.1.4 Essai des propriétés en fluage

Un échantillon doit être soumis à essai pour les propriétés en fluage suivant la méthode d’essai de

l’Annexe B.

Cet essai n’a pas besoin d’être réalisé lorsqu’il existe des données issues d’un essai de qualification

précédent d’un autre cordage (ou de l’un de ses cordages d’âme) de conception, de matériau et de

méthode de fabrication de l’âme du cordage tous identiques, et d’une taille n’étant pas inférieure au

numéro de référence 71.
7.1.5 Essai de masse linéique

La masse linéique doit être calculée à partir de la masse et de la longueur mesurés conformément à la

méthode définie dans l’ISO 18692-1:2018, Annexe B.
7.1.6 Essai d’endurance sous chargement cyclique

L’essai d’endurance sous chargement cyclique doit être réalisé conformément au mode opératoire

spécifié dans l’ISO 18692-1.

La résistance résiduelle du cordage ne doit pas être inférieure à 80 % de la MBS.

© ISO 2020 – Tous droits réservés 3
---------------------- Page: 7 ----------------------
ISO 18692-3:2020(F)
7.1.7 Épaisseur de la couvert
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
