ISO 2009:2011

Slotted countersunk flat head screws - Product grade A

ISO 2009:2011 specifies the characteristics of slotted countersunk flat head screws of product grade A and with threads from M1,6 to M10 inclusive.

Vis à métaux à tête fraisée fendue — Grade A

L'ISO 2009:2011 spécifie les caractéristiques des vis à métaux à tête fraisée fendue de grade A et de diamètre de filetage M1,6 à M10 inclus.

General Information

• Status: Published
• Publication Date: 25-Aug-2011
• ICS: 21.060.10 - Bolts, screws, studs
• Technical Committee: ISO/TC 2/SC 11 - Fasteners with metric external thread
• Drafting Committee: ISO/TC 2/SC 11 - Fasteners with metric external thread
• Current Stage: 9093 - International Standard confirmed
• Start Date: 29-Jun-2021
• Completion Date: 13-Dec-2025

Relations

• Revises: ISO 2009:1994 - Slotted countersunk flat head screws (common head style) - Product grade A
• Effective Date: 18-Sep-2010

Overview

ISO 2009:2011 specifies the characteristics of slotted countersunk flat head screws - Product grade A with metric external threads from M1,6 to M10 inclusive. Published by ISO in 2011 (fourth edition), the standard defines dimensions, tolerances, material/property class options, surface treatments, acceptance inspection and designation conventions for these common countersunk screws used in mechanical assemblies.

Key topics and requirements

• Scope: Applies to slotted, countersunk flat head screws of product grade A with threads M1,6–M10.
• Dimensions: Head, thread and shank dimensions are given (see Figure 1 and Table 1 in the standard). The shank diameter is approximately equal to the pitch diameter or may equal the permissible major thread diameter. Nominal head and thread lengths and preferred lengths are identified.
• Thread and tolerance: General-purpose metric threads are referenced to ISO 261 and ISO 965-2. Tolerance class for external threads is 6g (as specified).
• Materials and mechanical properties: Steel fasteners (property classes 4.8, 5.8), stainless steel (A2-50, A2-70) and non‑ferrous options are covered with references to ISO 898-1, ISO 3506-1 and ISO 8839 for mechanical properties.
• Surface finishes and coatings: Electroplating and passivation requirements reference ISO 4042 and ISO 16048. Non‑electrolytically applied zinc flake coatings are covered by ISO 10683. Additional finishes are agreed between supplier and purchaser.
• Quality and inspection: Surface discontinuity limits and acceptance inspection procedures are specified via ISO 6157-1 and ISO 3269. Tolerances for product grade A are referenced to ISO 4759‑1.
• Designation: Example format - “Countersunk flat head screw ISO 2009 - M5 × 20 - 4.8”.

Applications and users

ISO 2009:2011 is practical for:

• Fastener manufacturers ensuring consistent production of slotted countersunk screws.
• Design and mechanical engineers specifying screws for assemblies requiring flush mounting.
• Procurement and quality inspectors verifying compliance with dimensional, material and surface treatment requirements.
• OEMs, electronics, automotive and machinery sectors that use small to medium metric countersunk screws (M1,6–M10).

Using this standard helps ensure interchangeability, predictable mechanical performance, and consistent finishing/inspection practices across suppliers.

Related standards

Commonly referenced companion standards include: ISO 225, ISO 261, ISO 965-2, ISO 898‑1, ISO 3506‑1, ISO 4042, ISO 4759‑1, ISO 6157‑1, ISO 3269, ISO 10683 and ISO 16048. These help specify thread forms, tolerances, mechanical properties, coatings and inspection methods tied to ISO 2009:2011.

Keywords: ISO 2009:2011, slotted countersunk flat head screws, product grade A, M1.6 to M10, fastener standards, countersunk screws, metric threads.

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 2009
Fourth edition
2011-09-01
Slotted countersunk flat head screws —
Product grade A
Vis à métaux à tête fraisée fendue — Grade A

Reference number
©
ISO 2011
©  ISO 2011
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Published in Switzerland
ii © ISO 2011 – All rights reserved

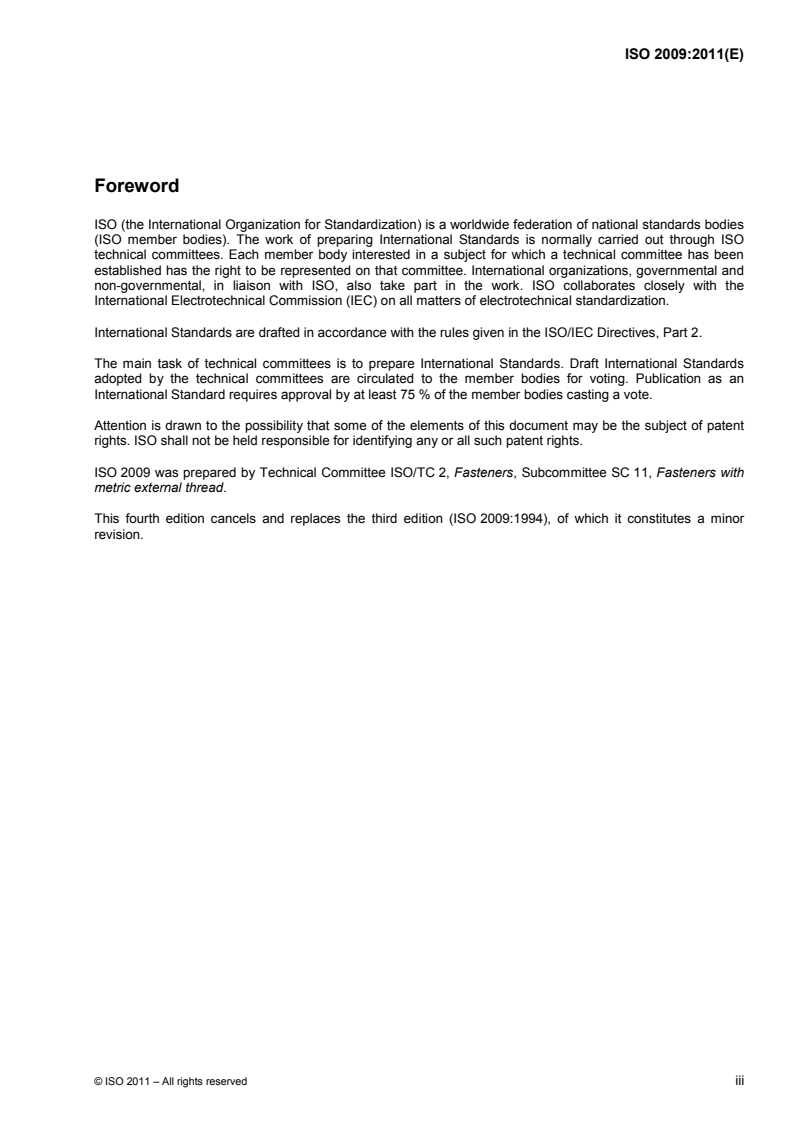

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 2009 was prepared by Technical Committee ISO/TC 2, Fasteners, Subcommittee SC 11, Fasteners with
metric external thread.
This fourth edition cancels and replaces the third edition (ISO 2009:1994), of which it constitutes a minor
revision.
INTERNATIONAL STANDARD ISO 2009:2011(E)

Slotted countersunk flat head screws — Product grade A
1 Scope
This International Standard specifies the characteristics of slotted countersunk flat head screws of product
grade A and with threads from M1,6 to M10 inclusive.
If, in special cases, specifications other than those listed in this International Standard are required, they can
be selected from existing International Standards, for example ISO 261, ISO 888, ISO 898-1, ISO 965-2 and
ISO 3506-1.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 225, Fasteners — Bolts, screws, studs and nuts — Symbols and descriptions of dimensions
ISO 261, ISO general purpose metric screw threads — General plan
ISO 898-1, Mechanical properties of fasteners made of carbon steel and alloy steel — Part 1: Bolts, screws
and studs with specified property classes — Coarse thread and fine pitch thread
ISO 965-2, ISO general purpose metric screw threads — Tolerances — Part 2: Limits of sizes for general
purpose external and internal screw threads — Medium quality
ISO 3269, Fasteners — Acceptance inspection
ISO 3506-1, Mechanical properties of corrosion-resistant stainless steel fasteners — Part 1: Bolts, screws and
studs
ISO 4042, Fasteners — Electroplated coatings
ISO 4759-1, Tolerances for fasteners — Part 1: Bolts, screws, studs and nuts — Product grades A, B and C
ISO 6157-1, Fasteners — Surface discontinuities — Part 1: Bolts, screws and studs for general requirements
ISO 8839, Mechanical properties of fasteners — Bolts, screws, studs and nuts made of non-ferrous metals
ISO 8992, Fasteners — General requirements for bolts, screws, studs and nuts
ISO 10683, Fasteners — Non-electrolytically applied zinc flake coatings
ISO 16048, Passivation of corrosion-resistant stainless-steel fasteners
3 Dimensions
See Figure 1 and Table 1. Symbols and descriptions of dimensions are specified in ISO 225.
The shank diameter is a
...

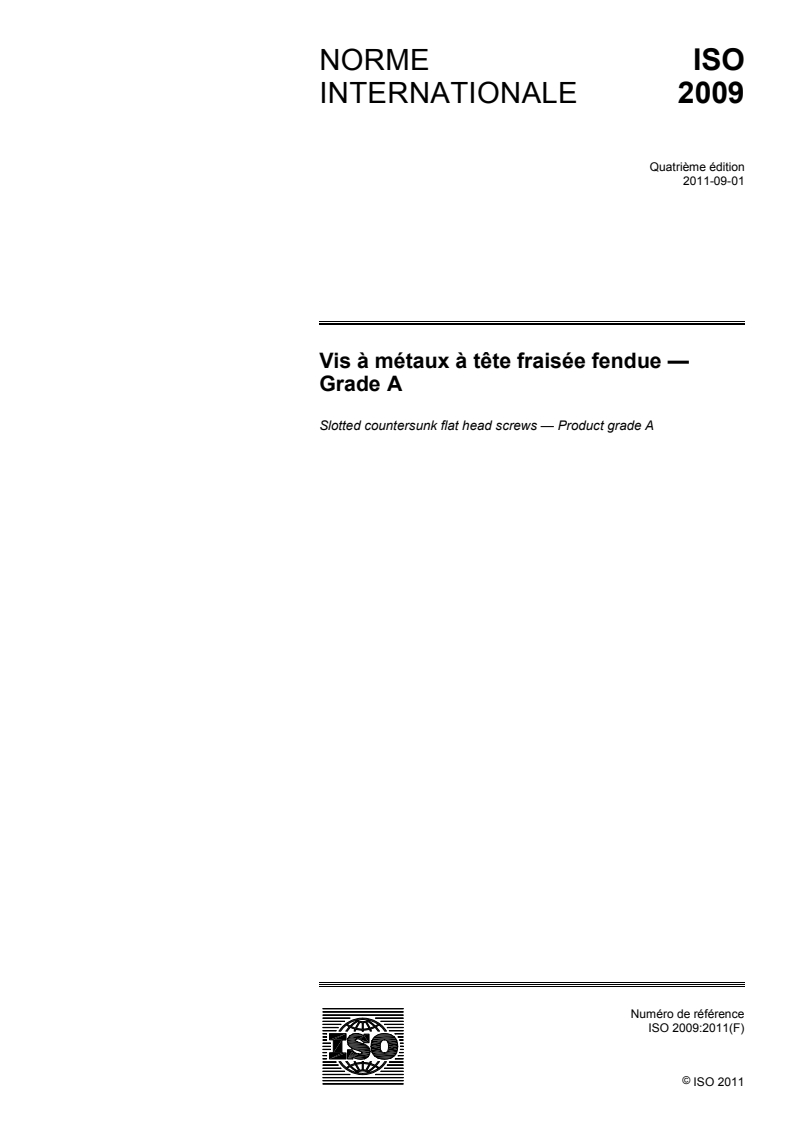

NORME ISO
INTERNATIONALE 2009
Quatrième édition
2011-09-01
Vis à métaux à tête fraisée fendue —
Grade A
Slotted countersunk flat head screws — Product grade A

Numéro de référence
©
ISO 2011
DOCUMENT PROTÉGÉ PAR COPYRIGHT

©  ISO 2011
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Publié en Suisse
ii © ISO 2011 – Tous droits réservés

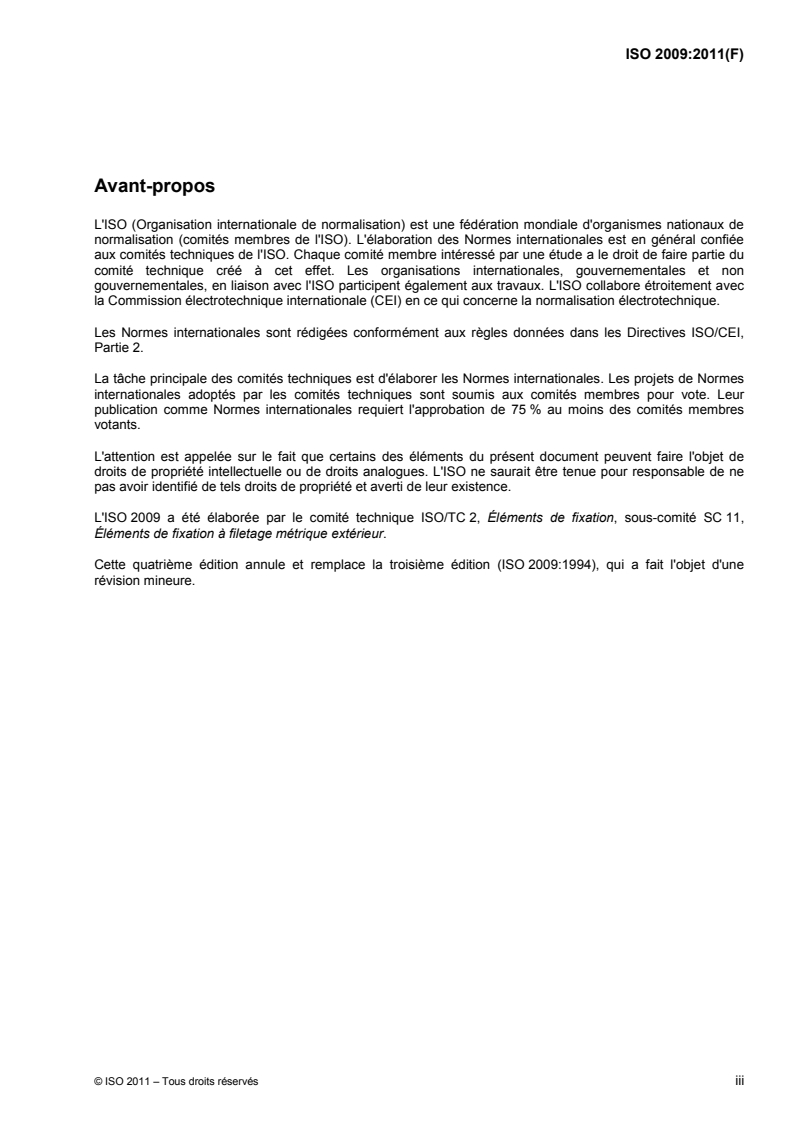

Avant-propos
