ISO 8765:2022

Fasteners - Hexagon head bolts, with fine pitch thread - Product grades A and B

This document specifies the characteristics of hexagon head bolts, in steel and stainless steel, with metric fine pitch threads M8×1 to M64×4, and with product grades A and B. If in certain cases other specifications are requested, property classes and stainless steel grades can be selected from ISO 898-1 or ISO 3506-1, and dimensional options from ISO 888 or ISO 4753.

Fixations — Vis à tête hexagonale partiellement filetées, à pas fin — Grades A et B

Le présent document spécifie les caractéristiques des vis à tête hexagonale partiellement filetées, en acier et en acier inoxydable, à filetage métrique à pas fin M8×1 à M64×4, et de grades A et B. Si dans certains cas d’autres spécifications sont requises, les classes de qualité et les grades d’acier inoxydable peuvent être choisis dans l'ISO 898‑1 ou l'ISO 3506‑1, et les options dimensionnelles dans l'ISO 888 ou l'ISO 4753.

General Information

• Status: Published
• Publication Date: 27-Jun-2022
• ICS: 21.060.10 - Bolts, screws, studs
• Technical Committee: ISO/TC 2/SC 11 - Fasteners with metric external thread
• Drafting Committee: ISO/TC 2/SC 11 - Fasteners with metric external thread
• Current Stage: 6060 - International Standard published
• Start Date: 28-Jun-2022
• Due Date: 28-Oct-2020
• Completion Date: 28-Jun-2022

Relations

• Consolidates: ISO 19045:2015 - Ophthalmic optics - Contact lens care products - Method for evaluating Acanthamoeba encystment by contact lens care products
• Effective Date: 06-Jun-2022
• Revises: ISO 8765:2011 - Hexagon head bolts with metric fine pitch thread - Product grades A and B
• Effective Date: 10-Dec-2016

Overview - ISO 8765:2022 (Hexagon head bolts, fine pitch thread)

ISO 8765:2022 specifies the characteristics of hexagon head bolts with metric fine pitch threads in steel and stainless steel, covering thread sizes M8×1 to M64×4 and product grades A and B. The standard defines dimensional data, permissible shapes, lengths, marking and labelling, and designation rules. It is the fourth edition (2022) and replaces the 2011 edition with reorganized tables, added sizes (e.g., M18×2), and extended marking/length rules.

Key topics and technical requirements

• Dimensions and profiles: Dimensional requirements are given graphically (Figures 1–2) and numerically in Tables 1–5; Annex A provides grade B dimensions for 8–14 mm. Symbols and dimension descriptions follow ISO 225.
• Thread range and lengths: Specifies metric fine pitch threads M8×1 to M64×4, rules for shortest/greatest standard lengths and incomplete thread allowances.
• Materials and product grades: Applies to steel and stainless steel bolts in product grades A and B; property classes and stainless grades may be chosen per ISO 898‑1 or ISO 3506‑1 when alternate mechanical requirements are needed.
• Marking and labelling: Clause 6 details mandatory product marking (head marks) and package labelling for traceability and identification.
• Tolerance and acceptance: References tolerances and surface discontinuity/inspection standards (e.g., ISO 4759‑1, ISO 6157, ISO 3269) to define acceptance criteria and quality control practices.
• Designation and reference standards: Clause 7 covers designation; normative references include ISO 262, ISO 888 (lengths), ISO 4753 (chamfer/ends), ISO 965‑1 (thread tolerances), and others.

Applications - who uses ISO 8765 and why

• Fastener manufacturers use the standard to produce hexagon head bolts with repeatable dimensions, head geometry, and correct fine-pitch threads for interchangeability.
• Design and mechanical engineers reference ISO 8765 when specifying bolts for machinery, heavy equipment, industrial assemblies, and other applications requiring fine-pitch threads.
• Purchasing and quality assurance teams use the standard to verify supplied bolts meet required grades, markings, and dimensional tolerances.
• Maintenance and repair technicians rely on standardized sizes and markings to replace fasteners safely and reliably.
• Overall practical benefits: consistent fit and function, simplified procurement, traceability via marking, and clear cross-references to mechanical property standards.

Related standards (useful references)

• ISO 898‑1 - mechanical properties of carbon/alloy steel fasteners
• ISO 3506‑1 - mechanical properties of stainless steel fasteners
• ISO 888 - nominal/standard lengths and thread lengths
• ISO 4753 - chamfered ends and incomplete threads
• ISO 225, ISO 262, ISO 965‑1, ISO 4759‑1, ISO 3269 - for thread symbols, pitches, tolerances and acceptance criteria

Keywords: ISO 8765:2022, hexagon head bolts, fine pitch thread, M8×1 to M64×4, product grade A, product grade B, bolt dimensions, marking and labelling, fastener standards.

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 8765
Fourth edition
2022-06
Fasteners — Hexagon head bolts, with
fine pitch thread — Product grades A
and B
Fixations — Vis à tête hexagonale partiellement filetées, à pas fin —
Grades A et B
Reference number
© ISO 2022
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Dimensions .2
5 Requirements and reference International Standards . 8
6 Marking and labelling . 9
6.1 Marking on product . . 9
6.2 Labelling on package . 9
7 Designation . 9
Annex A (normative) Dimensions for bolts 8 mm to 14 mm with product grade B .10
Bibliography .11
iii

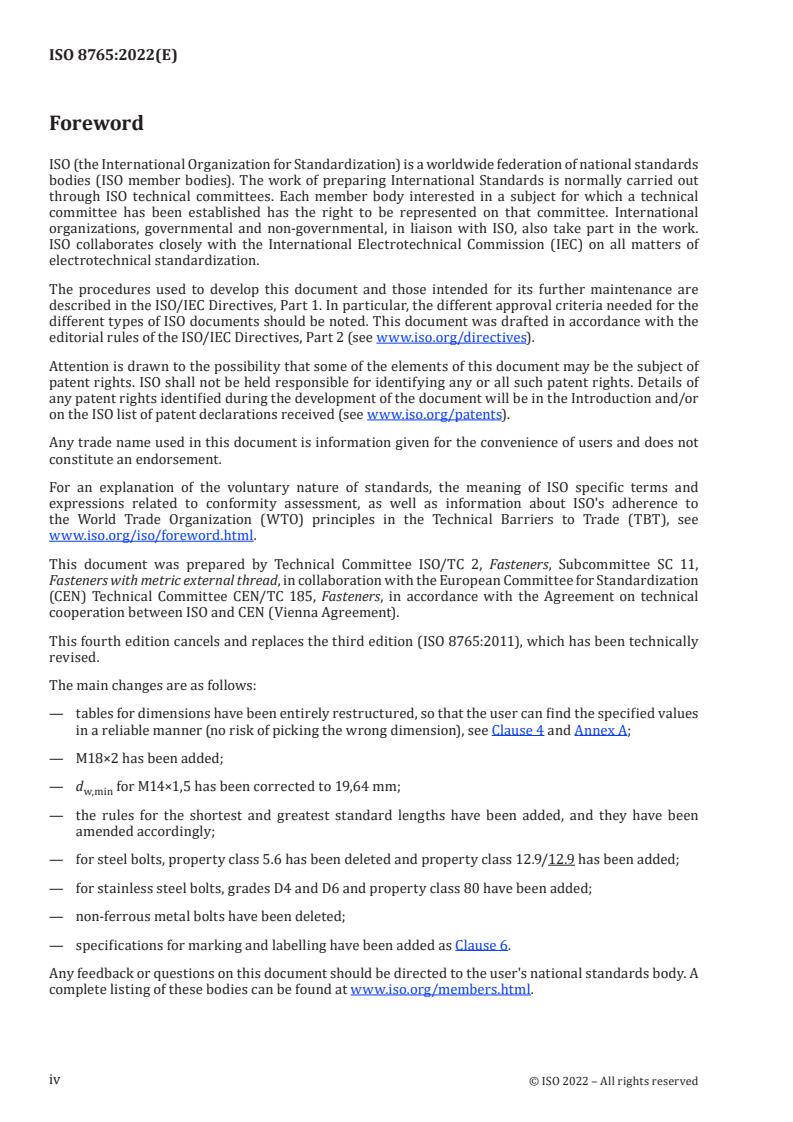

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to
the World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see
www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 2, Fasteners, Subcommittee SC 11,
Fasteners with metric external thread, in collaboration with the European Committee for Standardization
(CEN) Technical Committee CEN/TC 185, Fasteners, in accordance with the Agreement on technical
cooperation between ISO and CEN (Vienna Agreement).
This fourth edition cancels and replaces the third edition (ISO 8765:2011), which has been technically
revised.
The main changes are as follows:
— tables for dimensions have been entirely restructured, so that the user can find the specified values
in a reliable manner (no risk of picking the wrong dimension), see Clause 4 and Annex A;
— M18×2 has been added;
— d for M14×1,5 has been corrected to 19,64 mm;
w,min
— the rules for the shortest and greatest standard lengths have been added, and they have been
amended accordingly;
— for steel bolts, property class 5.6 has been deleted and property class 12.9/12.9 has been added;
— for stainless steel bolts, grades D4 and D6 and property class 80 have been added;
— non-ferrous metal bolts have been deleted;
— specifications for marking and labelling have been added as Clause 6.
Any feedback or questions on this document should be directed to the user's national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
iv
INTERNATIONAL STANDARD ISO 8765:2022(E)
Fasteners — Hexagon head bolts, with fine pitch thread —
Product grades A and B
1 Scope
This document specifies the characteristics of hexagon head bolts, in steel and stainless steel, with
metric fine pitch threads M8×1 to M64×4, and with product grades A and B.
If in certain cases other specifications are requested, property classes and stainless steel grades can be
selected from ISO 898-1 or ISO 3506-1, and dimensional options from ISO 888 or ISO 4753.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 225, Fasteners — Bolts, screws, studs and nuts — Symbols and descriptions of dimensions
ISO 262, ISO general purpose metric screw threads — Selected sizes for screws, bolts and nuts
ISO 888, Fasteners — Bolts, screws and studs — Nominal lengths and thread lengths
ISO 898-1, Mechanical properties of fasteners made of carbon steel and alloy steel — Part 1: Bolts, screws
and studs with specified property classes — Coarse thread and fine pitch thread
ISO 965-1, ISO general purpose metric screw threads — Tolerances — Part 1: Principles and basic data
ISO 1891-4, Fasteners — Vocabulary — Part 4: Control, inspection, delivery, acceptance and quality
ISO 3269, Fasteners — Acceptance inspection
ISO 3506-1, Fasteners — Mechanical properties of corrosion-resistant stainless steel fasteners — Part 1:
Bolts, screws and studs with specified grades and property classes
ISO 4042, Fasteners — Electroplated coating systems
ISO 4753, Fasteners — Ends of parts with external ISO metric thread
ISO 4759-1, Tolerances for fasteners — Part 1: Bolts, screws, studs and nuts — Product grades A, B and C
ISO 6157-1, Fasteners — Surface discontinuities — Part 1: Bolts, screws and studs for general requirements
ISO 6157-3, Fasteners — Surface discontinuities — Part 3: Bolts, screws and studs for special requirements
ISO 8991, Designation system for fasteners
ISO 8992, Fasteners — General requirements for bolts, screws, studs and nuts
ISO 10683, Fasteners — Non-electrolytically applied zinc flake coating systems
3 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
4 Dimensions
Dimensions shall be in accordance with Figures 1 and 2 and with Tables 1 to 5.
Symbols and descriptions of dimensions are defined in ISO 225.

a
Chamfered end (CH) in accordance with ISO 4753.
b
Incomplete thread u ≤ 2P, where P is the fine pitch specified in Tables 1 to 5.
c
l = l − b and l = l − 5P, where P is the coarse pitch in accordance with ISO 262.
g,max nom s,min g,max
d
Shortest standard length l determined with 5d for thread size 8 mm, 4,5d for 10 mm, 4d for 12 mm to 22 mm,
nom
3,75d for 24 mm to 60 mm, and rounded (if necessary) to the nearest standard length; shortest standard length
l = 220 mm for 64 mm.
nom
e
Greatest standard length l ≤ 10d or 500 mm, whichever is the shorter.
nom
Figure 1 — Hexagon head bolt
Dimensions in millimetres
a) Minimum underhead fillet b) Maximum underhead fillet

a
Reference datum for d .
w
Figure 2 — Head details and permissible shapes
Table 1 — Dimensions for product grade A – 8 mm to 16 mm
Dimensions in millimetres
a
Thread, d×P M8×1 M10×1,25 (M10×1) M12×1,5 (M12×1,25) (M14×1,5) M16×1,5
b
22 26 26 30 30 34 38
b ref.
c
— — — — — 40 44
max. 0,60 0,60 0,60 0,60 0,60 0,60 0,80
c
min. 0,15 0,15 0,15 0,15 0,15 0,15 0,20
d max. 9,2 11,2 11,2 13,7 13,7 15,7 17,7
a
nom. = max. 8,00 10,00 10,00 12,00 12,00 14,00 16,00
d
s
min. 7,78 9,78 9,78 11,73 11,73 13,73 15,73
d min. 11,63 14,63 14,63 16,63 16,63 19,64 22,49
w
e min. 14,38 17,77 17,77 20,03 20,03 23,36 26,75
nom. 5,3 6,4 6,4 7,5 7,5 8,8 10
k max. 5,45 6,58 6,58 7,68 7,68 8,98 10,18
min. 5,15 6,22 6,22 7,32 7,32 8,62 9,82
k min. 3,61 4,35 4,35 5,12 5,12 6,03 6,87
w
l max. 2 2 2 3 3 3 3
f
r min. 0,4 0,4 0,4 0,6 0,6 0,6 0,6
nom. = max. 13,00 16,00 16,00 18,00 18,00 21,00 24,00
s
min. 12,73 15,73 15,73 17,73 17,73 20,67 23,67
l Range of standard lengths between the stepped bold lines
l l l l l l l l l l l l l l
s g s g s g s g s g s g s g
nom. min. max.
min. max. min. max. min. max. min. max. min. max. min. max. min. max.
40 39,5 40,5 11,75 18,0
Fully threaded screws
specified in ISO 8676
45 44,5 45,5 16,75 23,0 11,5 19,0 11,5 19,0
50 49,5 50,5 21,75 28,0 16,5 24,0 16,5 24,0 11,25 20,0 11,25 20,0
55 54,4 55,6 26,75 33,0 21,5 29,0 21,5 29,0 16,25 25,0 16,25 25,0 11,0 21,0
60 59,4 60,6 31,75 38,0 26,5 34,0 26,5 34,0 21,25 30,0 21,25 30,0 16,0 26,0
65 64,4 65,6 36,75 43,0 31,5 39,0 31,5 39,0 26,25 35,0 26,25 35,0 21,0 31,0 17,0 27,0
70 69,4 70,6 41,75 48,0 36,5 44,0 36,5 44,0 31,25 40,0 31,25 40,0 26,0 36,0 22,0 32,0
80 79,4 80,6 51,75 58,0 46,5 54,0 46,5 54,0 41,25 50,0 41,25 50,0 36,0 46,0 32,0 42,0
90 89,3 90,7 56,5 64,0 56,5 64,0 51,25 60,0 51,25 60,0 46,0 56,0 42,0 52,0
100 99,3 100,7 66,5 74,0 66,5 74,0 61,25 70,0 61,25 70,0 56,0 66,0 52,0 62,0
110 109,3 110,7   71,25 80,0 71,25 80,0 66,0 76,0 62,0 72,0
120 119,3 120,7   81,25 90,0 81,25 90,0 76,0 86,0 72,0 82,0
130 129,2 130,8    80,0 90,0 76,0 86,0
Product grade B
in Annex A
140 139,2 140,8    90,0 100,0 86,0 96,0
150 149,2 150,8      96,0 106,0
d
> 150
NOTE Sizes shown in brackets are non-preferred dimensions.
a
P is the pitch of the thread.
b
For l ≤ 125 mm.
nom
c
For 125 mm < l ≤ 200 mm.
nom
d
Product grade B, see Table 3.
Table 2 — Dimensions for product grade A – 18 mm to 24 mm
Dimensions in millimetres
a
Thread, d×P (M18×2) (M18×1,5) M20×2 (M20×1,5) (M22×2) (M22×1,5) M24×2
b
42 42 46 46 50 50 54
b ref.
c
48 48 52 52 56 56 60
max. 0,8 0,8 0,8 0,8 0,8 0,8 0,8
c
min. 0,2 0,2 0,2 0,2 0,2 0,2 0,2
d max. 20,2 20,2 22,4 22,4 24,4 24,4 26,4
a
nom. = max. 18,00 18,00 20,00 20,00 22,0 22,0 24,00
d
s
min. 17,73 17,73 19,67 19,67 21,67 21,67 23,67
d min. 25,34 25,34 28,19 28,19 31,71 31,71 33,61
w
e min. 30,14 30,14 33,53 33,53 37,72 37,72 39,98
nom. 11,5 11,5 12,5 12,5 14 14 15
k max. 11,715 11,715 12,715 12,715 14,215 14,215 15,215
min. 11,285 11,285 12,285 12,285 13,785 13,785 14,785
k min. 7,90 7,90 8,60 8,60 9,65 9,65 10,35
w
l max. 3 3 4 4 4 4 4
f
r min. 0,6 0,6 0,8 0,8 0,8 0,8 0,8
nom. = max. 27,00 27,00 30,00 30,00 34,00 34,00 36,00
s
min. 26,67 26,67 29,67 29,67 33,38 33,38 35,38
l Range of standard lengths between the stepped bold lines
l l l l l l l l l l l l l l
s g s g s g s g s g s g s g
nom. min. max.
min. max. min. max. min. max. min. max. min. max. min. max. min. max.
70 69,4 70,6 15,
...

NORME ISO
INTERNATIONALE 8765
Quatrième édition
2022-06
Fixations — Vis à tête hexagonale
partiellement filetées, à pas fin —
Grades A et B
Fasteners — Hexagon head bolts, with fine pitch thread — Product
grades A and B
Numéro de référence
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2022
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii
Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives .1
3 Termes et définitions . 2
4 Dimensions .2
5 Exigences et Normes internationales de référence . 9
6 Marquage et étiquetage .10
6.1 Marquage sur le produit . 10
6.2 Étiquetage sur l’emballage . 10
7 Désignation .10
Annexe A (normative) Dimensions pour les vis 8 mm à 14 mm de grade B .11
Bibliographie .12
iii
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document
a été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2
(voir www.iso.org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l'intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, de la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l'Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC) voir le lien suivant www.iso.org/iso/fr/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 2, Fixations, Sous-comité SC 11,
Fixations à filetage extérieur, en collaboration avec le Comité Européen de Normalisation (CEN) comité
technique CEN/TC 185, Fixations, conformément à l'accord de coopération technique entre l'ISO et le
CEN (accord de Vienne).
Cette quatrième édition annule et remplace la troisième édition (ISO 8765:2011), qui a fait l’objet d’une
révision technique.
Les principales modifications sont les suivantes:
— les tableaux dimensionnels ont été entièrement restructurés afin que l’utilisateur puisse trouver
les valeurs spécifiées de façon fiable (pas de risque de sélectionner une dimension erronée), voir
Article 4 et Annexe A;
— M18×2 a été ajouté;
— pour M14×1,5, d a été corrigé en 19,64 mm;
w,min
— les règles relatives aux longueurs standards les plus courtes et les plus grandes ont été ajoutées, et
les valeurs ont été modifiées en conséquence;
— pour les vis en acier, la classe de qualité 5.6 a été supprimée et la classe de qualité 12.9/12.9 a été
ajoutée;
— pour les vis en acier inoxydable, les grades D4 et D6 et la classe de qualité 80 ont été ajoutés;
— les vis en métaux non-ferreux ont été supprimées;
— les spécifications pour le marquage et l’étiquetage ont été ajoutées à l’Article 6.
iv
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www.iso.org/fr/members.html.
v
NORME INTERNATIONALE ISO 8765:2022(F)
Fixations — Vis à tête hexagonale partiellement filetées, à
pas fin — Grades A et B
1 Domaine d’application
Le présent document spécifie les caractéristiques des vis à tête hexagonale partiellement filetées, en
acier et en acier inoxydable, à filetage métrique à pas fin M8×1 à M64×4, et de grades A et B.
Si dans certains cas d’autres spécifications sont requises, les classes de qualité et les grades d’acier
inoxydable peuvent être choisis dans l'ISO 898-1 ou l'ISO 3506-1, et les options dimensionnelles dans
l'ISO 888 ou l'ISO 4753.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 225, Éléments de fixation — Vis, goujons et écrous — Symboles et description des dimensions
ISO 262, Filetages métriques ISO pour usages généraux — Sélection de dimensions pour la boulonnerie
ISO 888, Fixations — Vis, goujons et tiges filetées — Longueurs nominales et longueurs filetées
ISO 898-1, Caractéristiques mécaniques des éléments de fixation en acier au carbone et en acier allié —
Partie 1: Vis, goujons et tiges filetées de classes de qualité spécifiées — Filetages à pas gros et filetages à pas
fin
ISO 965-1, Filetages métriques ISO pour usages généraux — Tolérances — Partie 1: Principes et données
fondamentales
ISO 1891-4, Fixations — Vocabulaire — Partie 4: Contrôle, livraison, réception et qualité
ISO 3269, Fixations — Contrôle réception
ISO 3506-1, Fixations — Caractéristiques mécaniques des fixations en acier inoxydable résistant à la
corrosion — Partie 1: Vis, goujons et tiges filetées de grades et classes de qualité spécifiés
ISO 4042, Fixations — Systèmes de revêtements électrolytiques
ISO 4753, Éléments de fixation — Extrémités des éléments à filetage extérieur métrique ISO
ISO 4759-1, Tolérances des éléments de fixation — Partie 1: Vis, goujons et écrous — Grades A, B et C
ISO 6157-1, Éléments de fixation — Défauts de surface — Partie 1: Vis et goujons d'usage général
ISO 6157-3, Éléments de fixation — Défauts de surface — Partie 3: Vis et goujons pour applications
particulières
ISO 8991, Système de désignation des éléments de fixation
ISO 8992, Éléments de fixation — Exigences générales pour vis, goujons et écrous
ISO 10683, Fixations — Systèmes de revêtements non électrolytiques de zinc lamellaire
3 Termes et définitions
Aucun terme n’est défini dans le présent document.
L’ISO et l’IEC maintiennent des bases de données terminologiques pour utilisation dans le domaine de la
normalisation aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
4 Dimensions
Les dimensions doivent être conformes aux Figures 1 et 2 et aux Tableaux 1 à 5.
Les symboles et descriptions des dimensions sont définis dans l'ISO 225.

a
Bout chanfreiné (CH) conformément à l’ISO 4753.
b
Longueur de filet incomplet u ≤ 2P, avec la valeur de P correspondant au pas fin spécifié dans les Tableaux 1 à 5.
c
l = l − b et l = l − 5P, avec la valeur de P correspondant au pas gros conformément à l'ISO 262.
g,max nom s,min g,max
d
Longueur standard l la plus courte déterminée avec 5d pour le diamètre de filetage 8 mm, 4,5d pour 10 mm,
nom
4d pour 12 mm à 22 mm, 3,75d pour 24 mm à 60 mm, et arrondie (le cas échéant) à la longueur normalisée la
plus proche; longueur standard la plus courte l = 220 mm pour 64 mm.
nom
e
Longueur standard la plus grande l ≤ 10d ou 500 mm, selon la valeur la plus petite.
nom
Figure 1 — Vis à tête hexagonale partiellement filetée
Dimensions en millimètres
a) Raccordement sous tête minimal b) Raccordement sous tête maximal

a
Ligne de référence pour d .
w
Figure 2 — Détails de la tête et formes admises
Tableau 1 — Dimensions pour le grade A – 8 mm à 16 mm
Dimensions en millimètres
a
Filetage, d×P M8×1 M10×1,25 (M10×1) M12×1,5 (M12×1,25) (M14×1,5) M16×1,5
b
22 26 26 30 30 34 38
b réf.
c
— — — — — 40 44
max. 0,60 0,60 0,60 0,60 0,60 0,60 0,80
c
min. 0,15 0,15 0,15 0,15 0,15 0,15 0,20
d max. 9,2 11,2 11,2 13,7 13,7 15,7 17,7
a
nom. = max. 8,00 10,00 10,00 12,00 12,00 14,00 16,00
d
s
min. 7,78 9,78 9,78 11,73 11,73 13,73 15,73
d min. 11,63 14,63 14,63 16,63 16,63 19,64 22,49
w
e min. 14,38 17,77 17,77 20,03 20,03 23,36 26,75
nom. 5,3 6,4 6,4 7,5 7,5 8,8 10
k max. 5,45 6,58 6,58 7,68 7,68 8,98 10,18
min. 5,15 6,22 6,22 7,32 7,32 8,62 9,82
k min. 3,61 4,35 4,35 5,12 5,12 6,03 6,87
w
l max. 2 2 2 3 3 3 3
f
r min. 0,4 0,4 0,4 0,6 0,6 0,6 0,6
nom. = max. 13,00 16,00 16,00 18,00 18,00 21,00 24,00
s
min. 12,73 15,73 15,73 17,73 17,73 20,67 23,67
l Plage des longueurs standards entre les lignes en trait fort en escalier
l l l l l l l l l l l l l l
s g s g s g s g s g s g s g
nom. min. max.
min. max. min. max. min. max. min. max. min. max. min. max. min. max.
40 39,5 40,5 11,75 18,0
Vis entièrement filetées
spécifiées dans l'ISO 8676
45 44,5 45,5 16,75 23,0 11,5 19,0 11,5 19,0
50 49,5 50,5 21,75 28,0 16,5 24,0 16,5 24,0 11,25 20,0 11,25 20,0
55 54,4 55,6 26,75 33,0 21,5 29,0 21,5 29,0 16,25 25,0 16,25 25,0 11,0 21,0
60 59,4 60,6 31,75 38,0 26,5 34,0 26,5 34,0 21,25 30,0 21,25 30,0 16,0 26,0
65 64,4 65,6 36,75 43,0 31,5 39,0 31,5 39,0 26,25 35,0 26,25 35,0 21,0 31,0 17,0 27,0
70 69,4 70,6 41,75 48,0 36,5 44,0 36,5 44,0 31,25 40,0 31,25 40,0 26,0 36,0 22,0 32,0
80 79,4 80,6 51,75 58,0 46,5 54,0 46,5 54,0 41,25 50,0 41,25 50,0 36,0 46,0 32,0 42,0
90 89,3 90,7 56,5 64,0 56,5 64,0 51,25 60,0 51,25 60,0 46,0 56,0 42,0 52,0
100 99,3 100,7 66,5 74,0 66,5 74,0 61,25 70,0 61,25 70,0 56,0 66,0 52,0 62,0
110 109,3 110,7 71,25 80,0 71,25 80,0 66,0 76,0 62,0 72,0
120 119,3 120,7 81,25 90,0 81,25 90,0 76,0 86,0 72,0 82,0
130 129,2 130,8 80,0 90,0 76,0 86,0
Grade B
en Annexe A
140 139,2 140,8 90,0 100,0 86,0 96,0
150 149,2 150,8 96,0 106,0
d
> 150
NOTE Les dimensions entre parenthèses sont non préférentielles.
a
P est le pas du filetage.
b
Pour l ≤ 125 mm.
nom
c
Pour 125 mm < l ≤ 200 mm.
nom
d
Grade B, voir Tableau 3.
Tableau 2 — Dimensions pour le grade A – 18 mm à 24 mm
Dimensions en millimètres
a
Filetage, d×P (M18×2) (M18×1,5) M20×2 (M20×1,5) (M22×2) (M22×1,5) M24×2
b
42 42 46 46 50 50 54
b réf.
c
48 48 52 52 56 56 60
max. 0,8 0,8 0,8 0,8 0,8 0,8 0,8
c
min. 0,2 0,2 0,2 0,2 0,2 0,2 0,2
d max. 20,2 20,2 22,4 22,4 24,4 24,4 26,4
a
nom. = max. 18,00 18,00 20,00 20,00 22,0 22,0 24,00
d
s
min. 17,73 17,73 19,67 19,67 21,67 21,67 23,67
d min. 25,34 25,34 28,19 28,19 31,71 31,71 33,61
w
e min. 30,14 30,14 33,53 33,53 37,72 37,72 39,98
nom. 11,5 11,5 12,5 12,5 14 14 15
k max. 11,715 11,715 12,715 12,715 14,215 14,215 15,215
min. 11,285 11,285 12,285 12,285 13,785 13,785 14,785
k min. 7,90 7,90 8,60 8,60 9,65 9,65 10,
...
