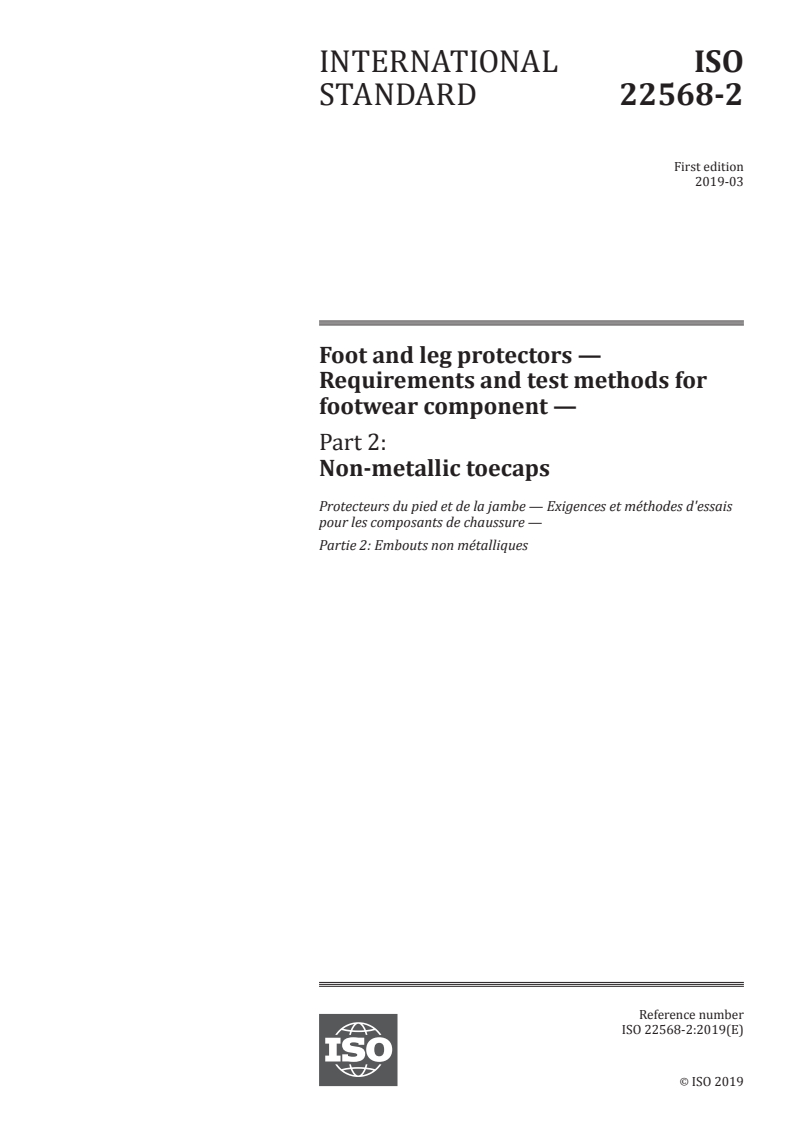

INTERNATIONAL ISO
STANDARD 22568-2
First edition
2019-03
Foot and leg protectors —
Requirements and test methods for
footwear component —
Part 2:
Non-metallic toecaps
Protecteurs du pied et de la jambe — Exigences et méthodes d'essais
pour les composants de chaussure —
Partie 2: Embouts non métalliques
Reference number
ISO 22568-2:2019(E)
ISO 2019
---------------------- Page: 1 ----------------------
ISO 22568-2:2019(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2019

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 22568-2:2019(E)

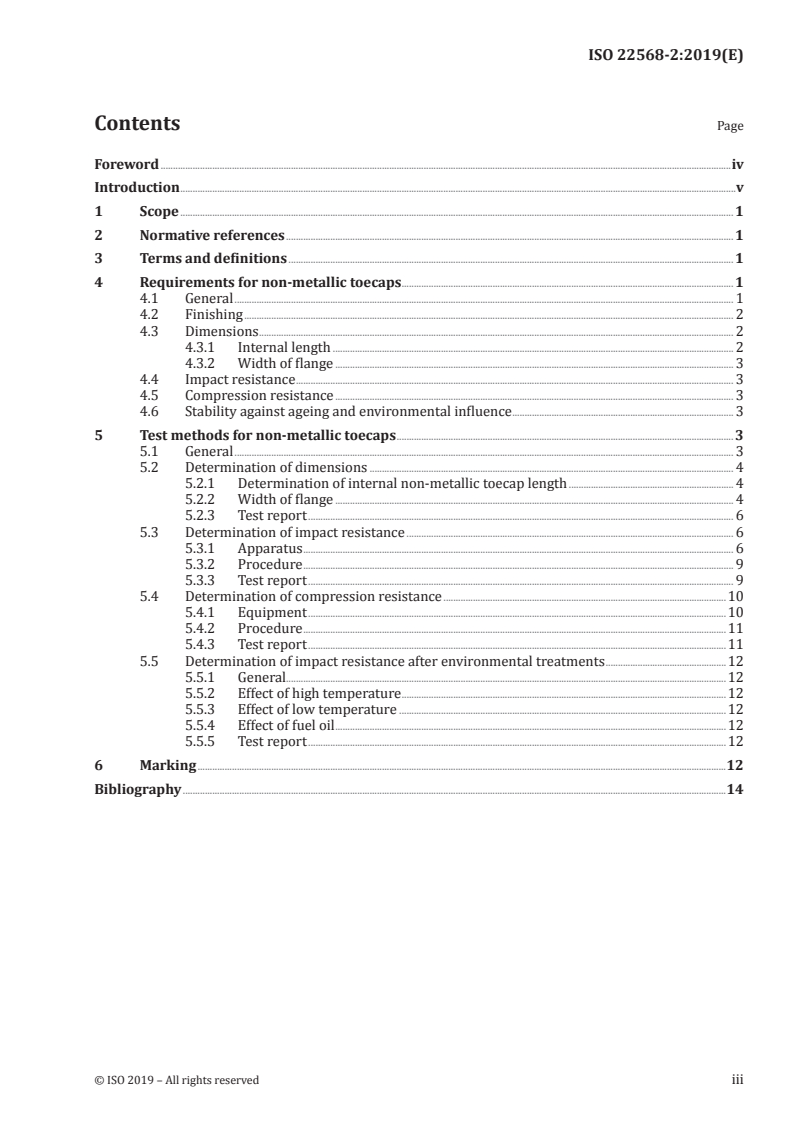

Contents Page

Foreword ........................................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Requirements for non-metallic toecaps ....................................................................................................................................... 1

4.1 General ........................................................................................................................................................................................................... 1

4.2 Finishing ....................................................................................................................................................................................................... 2

4.3 Dimensions ................................................................................................................................................................................................. 2

4.3.1 Internal length ................................................................................................................................................................... 2

4.3.2 Width of flange .................................................................................................................................................................. 3

4.4 Impact resistance .................................................................................................................................................................................. 3

4.5 Compression resistance .................................................................................................................................................................. 3

4.6 Stability against ageing and environmental influence .......................................................................................... 3

5 Test methods for non-metallic toecaps ......................................................................................................................................... 3

5.1 General ........................................................................................................................................................................................................... 3

5.2 Determination of dimensions .................................................................................................................................................... 4

5.2.1 Determination of internal non-metallic toecap length ................................................................... 4

5.2.2 Width of flange .................................................................................................................................................................. 4

5.2.3 Test report ............................................................................................................................................................................. 6

5.3 Determination of impact resistance ..................................................................................................................................... 6

5.3.1 Apparatus ............................................................................................................................................................................... 6

5.3.2 Procedure ............................................................................................................................................................................... 9

5.3.3 Test report ............................................................................................................................................................................. 9

5.4 Determination of compression resistance ...................................................................................................................10

5.4.1 Equipment ..........................................................................................................................................................................10

5.4.2 Procedure ............................................................................................................................................................................11

5.4.3 Test report ..........................................................................................................................................................................11

5.5 Determination of impact resistance after environmental treatments .................................................12

5.5.1 General...................................................................................................................................................................................12

5.5.2 Effect of high temperature ....................................................................................................................................12

5.5.3 Effect of low temperature .....................................................................................................................................12

5.5.4 Effect of fuel oil ...............................................................................................................................................................12

5.5.5 Test report ..........................................................................................................................................................................12

6 Marking .......................................................................................................................................................................................................................12

Bibliography .............................................................................................................................................................................................................................14

© ISO 2019 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 22568-2:2019(E)

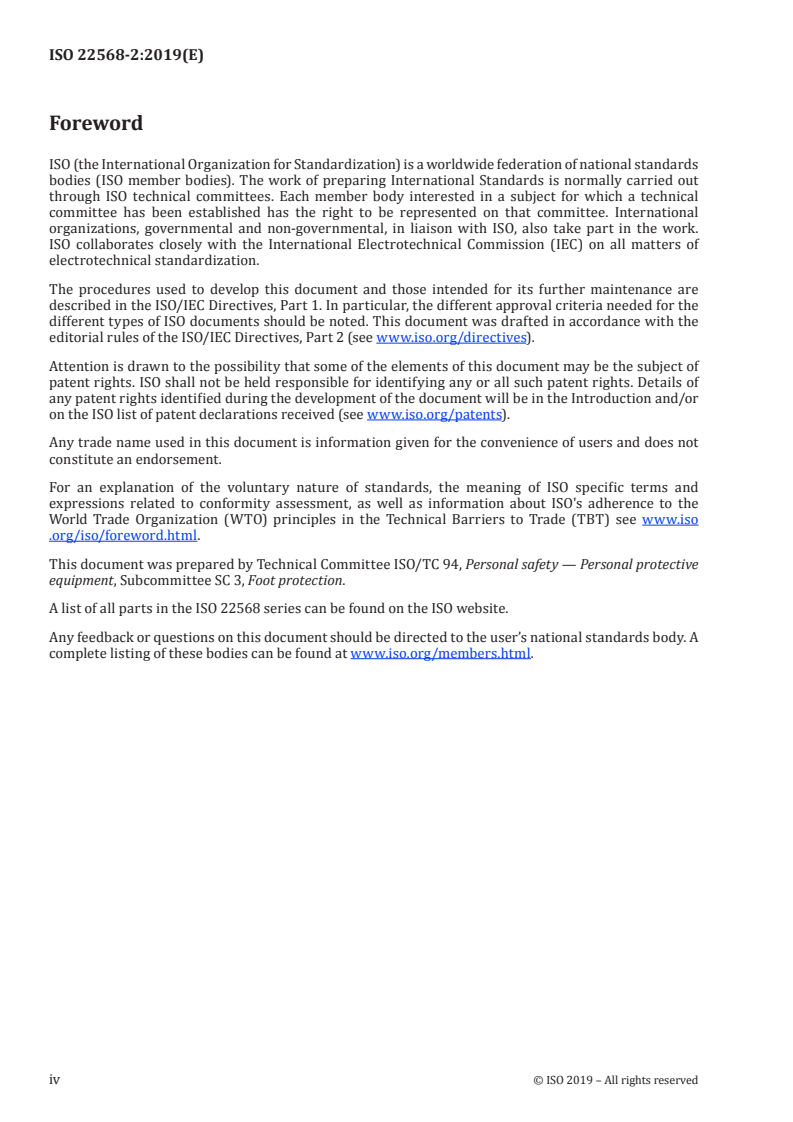

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso

.org/iso/foreword .html.

This document was prepared by Technical Committee ISO/TC 94, Personal safety — Personal protective

equipment, Subcommittee SC 3, Foot protection.
A list of all parts in the ISO 22568 series can be found on the ISO website.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2019 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 22568-2:2019(E)
Introduction
[2]

ISO 20345, ISO 20346 and ISO 20347 are related to safety, protective and occupational footwear

which define the performance and required properties of the footwear. On introducing these standards

all national standards relating to safety toecaps were withdrawn leaving the manufacturers of these

items with no means of demonstrating the performance of their products. This document has been

prepared to allow manufacturers to demonstrate the performance level of the toecaps before being

inserted into the footwear.

Non-metallic toecaps complying with the requirements of this document are suitable components of

“PPE footwear”.
© ISO 2019 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 22568-2:2019(E)
Foot and leg protectors — Requirements and test methods
for footwear component —
Part 2:
Non-metallic toecaps
1 Scope

This document specifies requirements and test methods for non-metallic toecaps, intended to function

as components of PPE footwear (e.g. as described by ISO 20345 and ISO 20346).
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 20345, Personal protective equipment — Safety footwear
ISO 20346, Personal protective equipment — Protective footwear

ISO 22568-1:2019, Foot and leg protectors —Requirements and test methods for footwear component

assessment — Part 1: Metallic toecaps
3 Terms and definitions

For the purposes of this document, the terms and definitions given in ISO 20345, ISO 20346 and the

following apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
3.1
internal non-metallic toecap

toecap produced from material other than metal and intended to be incorporated underneath the upper

of footwear intended to provide protection against mechanical impact and compression

Note 1 to entry: External toecaps were used in the past, they are not used anymore and they are not covered by

the present document.
4 Requirements for non-metallic toecaps
4.1 General

This document defines two types of non-metallic toecaps (type A and type B) to cover the various types

of footwear constructions.
© ISO 2019 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 22568-2:2019(E)

For each of the required measurements performed in accordance with this document, a corresponding

estimate of the uncertainty of measurement should be evaluated. One of the following approaches

should be used:
[1]
— statistical method, e.g. that given in ISO 5725-2 ;
[3]
— mathematical method, e.g. that given in ISO/IEC Guide 98-3 ;
[4]
— uncertainty and conformity assessment as given in ISO/IEC Guide 98-4 ;
[5]
— JCGM 100:2008 .
Table 1 — Summary of requirements and number of samples
Property Sub clause Number of samples
Finishing 4.2 1 sample each size right and left
Internal length 4.3.1 1 sample each size right and left
Width of flange 4.3.2 1 sample each size right and left
Impact resistance 4.4 1 sample each size right and left
Compression resistance 4.5 1 sample each size right and left
Stability against ageing and envi-
4.6 1 pair right and left for each treatment
ronmental influence
NOTE 1 For details, see 4.2 to 4.6.

NOTE 2 The provisions of 4.2, 4.3, 4.4, 4.5 and 4.6 do not exclude a non-metallic toecap design incorporating perforations.

4.2 Finishing

Non-metallic toecaps shall be finished so as to be free from surface marks or defects and shall be free

from burrs and sharp edges and defects of splitting or delaminating between material layers.

4.3 Dimensions
4.3.1 Internal length

When measured in accordance with the method described in 5.2.1, the internal length of non-metallic

toecaps shall be not less than the appropriate value given in Table 2.
Table 2 — Minimum internal length of non-metallic toecaps
Non-metallic toe cap size Minimum internal length
≤5 34
6 36
7 38
8 39
9 40
≥10 42
NOTE The above sizing system for toecaps is not identical to any sizing
system for footwear.
2 © ISO 2019 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 22568-2:2019(E)
4.3.2 Width of flange

If non-metallic toecaps are formed with a flange, the inside width of the flange, e, shall be not greater

than 15 mm using the test method given in 5.2.2.
4.4 Impact resistance

When non-metallic toecaps are tested in accordance with the method described in 5.3 at an energy

level of either (100 ± 2) J (non-metallic toecaps intended for protective footwear), or (200 ± 4) J (non-

metallic toecaps intended for safety footwear), the clearance under the toecap at the moment of impact

shall be not less than the appropriate value given in Table 3. In addition, the non-metallic toecap shall

not develop sharp edges or any cracks passing through the material (i.e. through which light can be

seen) or delamination. During the assessment of the non-metallic toecap designed with perforations

the criteria whether light can be seen shall not be applied to the perforations.
Table 3 — Minimum clearance under non-metallic toecaps at impact and compression

Non-metallic toecap number Internal non-metallic toecap min- Internal non-metallic toecap min-

imum clearance Type A imum clearance Type B
...

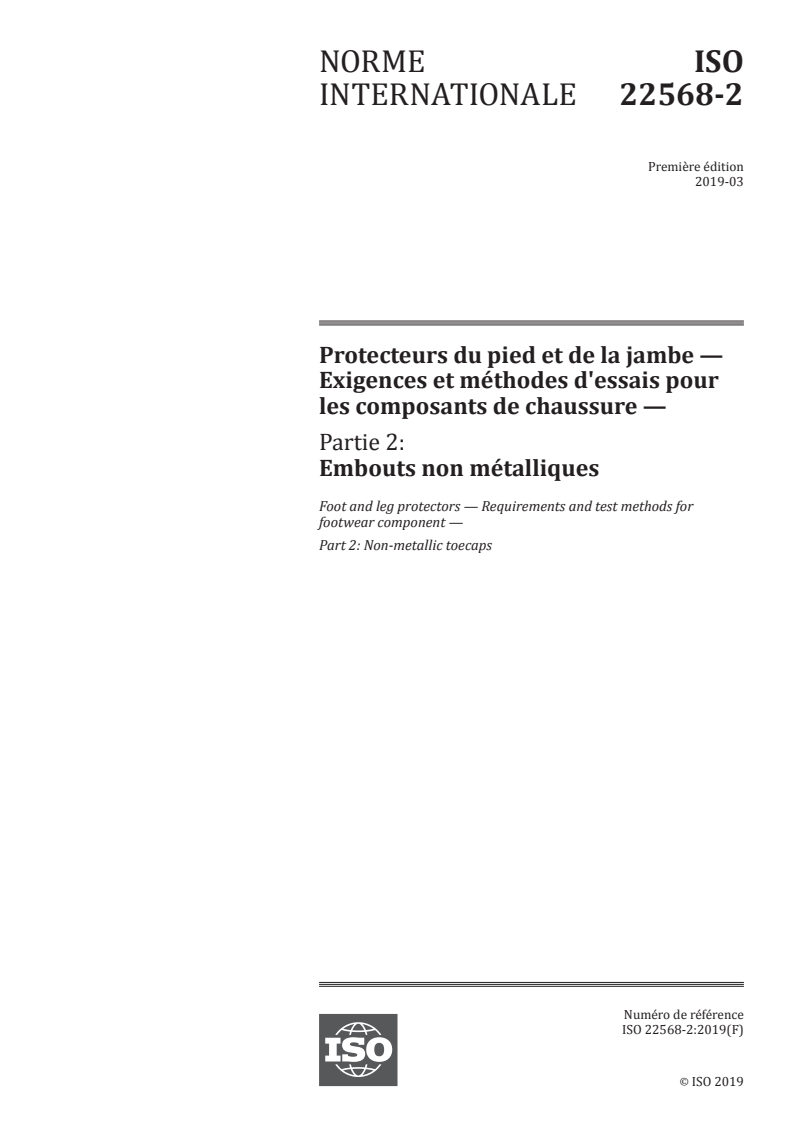

NORME ISO
INTERNATIONALE 22568-2
Première édition
2019-03
Protecteurs du pied et de la jambe —
Exigences et méthodes d'essais pour
les composants de chaussure —
Partie 2:
Embouts non métalliques
Foot and leg protectors — Requirements and test methods for
footwear component —
Part 2: Non-metallic toecaps
Numéro de référence
ISO 22568-2:2019(F)
ISO 2019
---------------------- Page: 1 ----------------------
ISO 22568-2:2019(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 22568-2:2019(F)

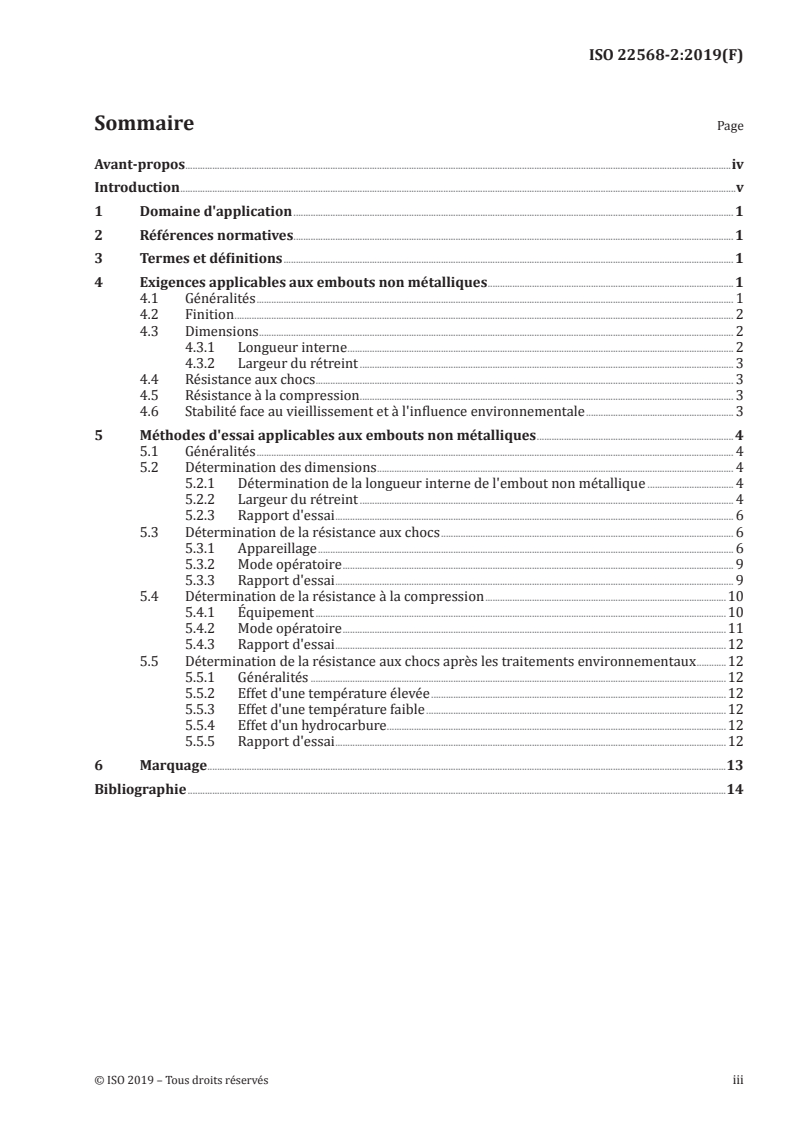

Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Domaine d'application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 1

4 Exigences applicables aux embouts non métalliques .................................................................................................... 1

4.1 Généralités .................................................................................................................................................................................................. 1

4.2 Finition ........................................................................................................................................................................................................... 2

4.3 Dimensions ................................................................................................................................................................................................. 2

4.3.1 Longueur interne ............................................................................................................................................................. 2

4.3.2 Largeur du rétreint ........................................................................................................................................................ 3

4.4 Résistance aux chocs .......................................................................................................................................................................... 3

4.5 Résistance à la compression ........................................................................................................................................................ 3

4.6 Stabilité face au vieillissement et à l'influence environnementale ............................................................ 3

5 Méthodes d'essai applicables aux embouts non métalliques ................................................................................ 4

5.1 Généralités .................................................................................................................................................................................................. 4

5.2 Détermination des dimensions ................................................................................................................................................. 4

5.2.1 Détermination de la longueur interne de l'embout non métallique ................................... 4

5.2.2 Largeur du rétreint ........................................................................................................................................................ 4

5.2.3 Rapport d'essai .................................................................................................................................................................. 6

5.3 Détermination de la résistance aux chocs ....................................................................................................................... 6

5.3.1 Appareillage ......................................................................................................................................................................... 6

5.3.2 Mode opératoire ............................................................................................................................................................... 9

5.3.3 Rapport d'essai .................................................................................................................................................................. 9

5.4 Détermination de la résistance à la compression ..................................................................................................10

5.4.1 Équipement .......................................................................................................................................................................10

5.4.2 Mode opératoire ............................................................................................................................................................11

5.4.3 Rapport d'essai ...............................................................................................................................................................12

5.5 Détermination de la résistance aux chocs après les traitements environnementaux ............12

5.5.1 Généralités .........................................................................................................................................................................12

5.5.2 Effet d'une température élevée ........................................................................................................................12

5.5.3 Effet d'une température faible ..........................................................................................................................12

5.5.4 Effet d'un hydrocarbure ..........................................................................................................................................12

5.5.5 Rapport d'essai ...............................................................................................................................................................12

6 Marquage ...................................................................................................................................................................................................................13

Bibliographie ...........................................................................................................................................................................................................................14

© ISO 2019 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 22568-2:2019(F)

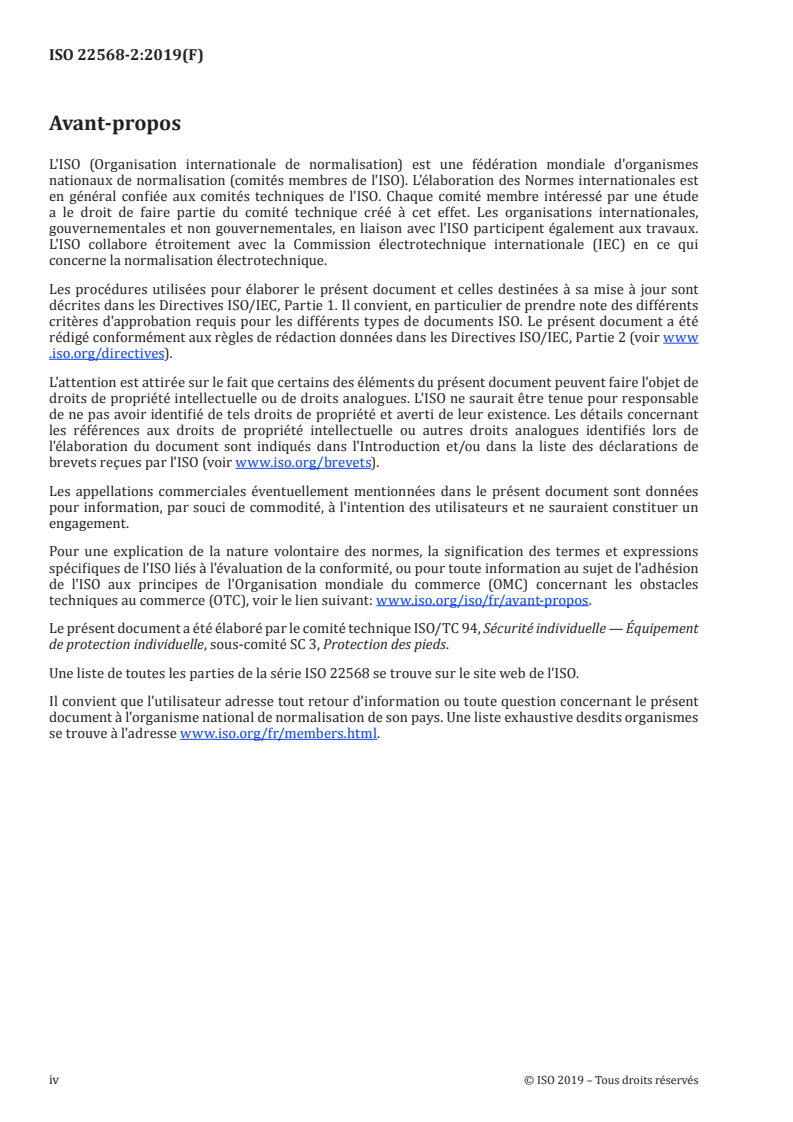

Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/directives).

L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de

brevets reçues par l'ISO (voir www .iso .org/brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l'intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion

de l'ISO aux principes de l'Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir le lien suivant: www .iso .org/iso/fr/avant -propos.

Le présent document a été élaboré par le comité technique ISO/TC 94, Sécurité individuelle — Équipement

de protection individuelle, sous-comité SC 3, Protection des pieds.

Une liste de toutes les parties de la série ISO 22568 se trouve sur le site web de l'ISO.

Il convient que l'utilisateur adresse tout retour d'information ou toute question concernant le présent

document à l'organisme national de normalisation de son pays. Une liste exhaustive desdits organismes

se trouve à l'adresse www .iso .org/fr/members .html.
iv © ISO 2019 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 22568-2:2019(F)
Introduction
[2]

Les normes ISO 20345, ISO 20346 et ISO 20347 établissent les exigences de performances et les

propriétés requises pour les chaussures de sécurité, de protection et de travail. Lors de l'introduction

de ces normes, l'ensemble des normes nationales applicables aux embouts de sécurité ont été abrogées;

les fabricants de ces types d'articles n'avaient alors plus aucun moyen de démontrer les performances de

leurs produits. Le présent document a été rédigé dans le but de permettre aux fabricants de démontrer

le niveau de performance de leurs embouts avant leur insertion dans la chaussure.

Les embouts non métalliques conformes aux exigences du présent document constituent des

composants adaptés de « chaussures utilisées dans le cadre d'équipements de protection individuelle ».

© ISO 2019 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 22568-2:2019(F)
Protecteurs du pied et de la jambe — Exigences et
méthodes d'essais pour les composants de chaussure —
Partie 2:
Embouts non métalliques
1 Domaine d'application

Le présent document spécifie les exigences et les méthodes d'essai applicables aux embouts non

métalliques, destinés à être utilisés comme composants de chaussures dans le cadre d'équipements de

protection individuelle (par exemple, tel que décrit par l'ISO 20345 et l'ISO 20346).

2 Références normatives

Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des

exigences du présent document. Pour les références datées, seule l'édition citée s'applique. Pour les

références non datées, la dernière édition du document de référence s'applique (y compris les éventuels

amendements).
ISO 20345, Équipement de protection individuelle — Chaussures de sécurité
ISO 20346, Équipement de protection individuelle — Chaussures de protection

ISO 22568-1:2019, Protecteurs du pied et de la jambe —Exigences et méthodes d’essais pour l’évaluation de

composants de chaussure — Partie 1: Embouts métalliques
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 20345 et l'ISO 20346

ainsi que les suivants s'appliquent.

L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:

— ISO Online browsing platform: disponible à l'adresse https: //www .iso .org/obp

— IEC Electropedia: disponible à l'adresse http: //www .electropedia .org/
3.1
embout non métallique interne

embout réalisé dans un matériau autre qu'un métal et destiné à être incorporé sous la tige de la

chaussure afin d'apporter une protection contre les chocs mécaniques et la compression

Note 1 à l'article: Des embouts externes ont été utilisés dans le passé, mais ce n'est plus le cas aujourd'hui, et ces

embouts ne sont pas couverts dans le présent document.
4 Exigences applicables aux embouts non métalliques
4.1 Généralités

Le présent document définit deux types d'embouts non métalliques (type A et type B) pour couvrir les

différents types de constructions de chaussures.
© ISO 2019 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 22568-2:2019(F)

Pour chacun des mesurages requis réalisés conformément au présent document, il convient d'évaluer

une estimation correspondante de l'incertitude de mesure. Il convient d'utiliser l'une des approches

suivantes:
[1]
— une méthode statistique, par exemple celle indiquée dans l'ISO 5725-2 ;
[3]

— une méthode mathématique, par exemple celle indiquée dans le Guide ISO/IEC 98-3 ;

[4]

— l'incertitude dans l'évaluation de la conformité, tel qu'indiqué dans le Guide ISO/IEC 98-4 ;

[5]
— JCGM 100:2008 .
Tableau 1 — Synthèse des exigences et nombre d'échantillons
Propriété Paragraphe Nombre d'échantillons
Finition 4.2 1 échantillon pour chaque taille, gauche et droite
Longueur interne 4.3.1 1 échantillon pour chaque taille, gauche et droite
Largeur du rétreint 4.3.2 1 échantillon pour chaque taille, gauche et droite
Résistance aux chocs 4.4 1 échantillon pour chaque taille, gauche et droite

Résistance à la compression 4.5 1 échantillon pour chaque taille, gauche et droite

Stabilité face au vieillissement et à
4.6 1 paire (droite et gauche) pour chaque traitement
l'influence environnementale
NOTE 1 Pour plus de détails, voir 4.2 à 4.6.

NOTE 2 Les dispositions de 4.2, 4.3, 4.4, 4.5 et 4.6 n'excluent pas une conception d'embout non métallique incorporant des

perforations.
4.2 Finition

Les finitions des embouts non métalliques doivent être telles que l'embout soit exempt de marques

ou défauts de surface et qu'il ne présente ni bavures, ni arêtes vives, ni défauts de déchirure ou de

délamination entre les couches du matériau.
4.3 Dimensions
4.3.1 Longueur interne

Lorsqu'elle est mesurée conformément à la méthode décrite en 5.2.1, la longueur interne des embouts

non métalliques doit être au moins égale à la valeur applicable indiquée dans le Tableau 2.

Tableau 2 — Longueur interne minimale des embouts non métalliques
Taille d'embout non métallique Longueur interne minimale
≤5 34
6 36
7 38
8 39
9 40
≥10 42

NOTE Le système de pointure des embouts indiqué ci-dessus ne correspond à aucun

système de pointure de chaussures.
2 © ISO 2019 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 22568-2:2019(F)
4.3.2 Largeur du rétreint

Dans le cas d'embouts non métalliques formés avec un rétreint, la largeur interne du rétreint e ne doit

pas dépasser 15 mm lorsqu'on applique la méthode d'essai décrite en 5.2.2.
4.4 Résistance aux chocs

Lorsque les embouts non métalliques sont soumis à essai conformément à la méthode décrite en 5.3 à

un niveau d'énergie de (100 ± 2) J (embouts non métalliques destinés à des chaussures de protection)

ou de (200 ± 4) J (embouts non métalliques destinés à des chaussures de sécurité), la hauteur libre

sous le rétreint au moment de l'impact doit être au moins égale à la valeur applicable indiquée dans

le Tableau 3. De plus, l'embout non métallique ne doit présenter aucune arête vive ni aucune fissure

traversant toute l'épaisseur du matériau, c'est-à-dire que l'on ne doit pas apercevoir la lumière au

travers. Au cours de l'évaluation de l'embout non métallique conçu avec des perforations, les critères

concernant la possibilité ou non d'apercevoir la lumière ne doivent pas être appliqués aux perforations.

Tableau 3 — Hauteur libre minimale sous les embouts non métalliques au moment du choc et

sous une charge de compression

Numéro d'embout non métallique Hauteur libre minimale interne de Hauteur libre minimale interne de

l'embout non métallique de Type A l'embout non métallique de Type B
mm mm
≤5 19,5 23,5
6 20,0 24,0
7 20,5 24,5
8 21,0 25,0
9 21,5 25,5
≥10 22,0 26,0

NOTE Le système de pointure des embouts indiqué ci-dessus ne correspond à aucun système de pointure de chaussures.

4.5 Résistance à la compression

Lorsque les embouts non métalliques sont soumis à essai conformément à la méthode décrite en 5.4, la

hauteur libre sous l'embout non métallique sous une charge de compression de (10 ± 0,1) kN (embouts

non métalli
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
