ISO 15071:2011

Hexagon bolts with flange - Small series - Product grade A

ISO 15071:2011 specifies the characteristics of hexagon bolts with flange, small series, of product grade A, with threads from M5 up to and including M16, and property classes 8.8, 9.8, 10.9 and A2‑70.

Vis à tête hexagonale à embase cylindro-tronconique — Série étroite — Grade A

L'ISO 15071:2011 spécifie les caractéristiques des vis à tête hexagonale à embase cylindro-tronconique de série étroite, de grade A, de filetage M5 à M16 inclus et de classes de qualité 8.8, 9.8, 10.9 et A2‑70.

General Information

• Status: Published
• Publication Date: 18-May-2011
• ICS: 21.060.10 - Bolts, screws, studs
• Technical Committee: ISO/TC 2/SC 11 - Fasteners with metric external thread
• Drafting Committee: ISO/TC 2/SC 11 - Fasteners with metric external thread
• Current Stage: 9093 - International Standard confirmed
• Start Date: 29-Jun-2021
• Completion Date: 13-Dec-2025

Relations

• Revises: ISO 15071:1999 - Hexagon bolts with flange - Small series - Product grade A
• Effective Date: 10-Apr-2010

Overview

ISO 15071:2011 - "Hexagon bolts with flange - Small series - Product grade A" specifies the characteristics, dimensions and acceptance criteria for hexagon flange bolts in small series. The standard covers metric threads from M5 to M16 and applies to bolts in property classes 8.8, 9.8, 10.9 and A2‑70. It is part of ISO’s family of external hexagon fastener product standards and replaces the 1999 edition (with corrigendum).

Key Topics

• Scope & product grade: Small-series hexagon flange bolts, Product grade A, thread sizes M5–M16, specified property classes.
• Dimensions & profiles: Detailed dimensional data, head and flange geometry, and shank types (standard, reduced shank, with/without undercut) shown in Figures 1–3 and Table 1.
• Threads & tolerances: Threads per ISO 261 and tolerances per ISO 965‑2 and tolerance class 6g.
• Mechanical properties: Steel bolts per ISO 898‑1; corrosion‑resistant bolts per ISO 3506‑1.
• Surface finish & coatings: Electroplating requirements (ISO 4042) and non‑electrolytic zinc‑flake coatings (ISO 10683); additional finishes by agreement.
• Surface integrity & inspection: Limits for surface discontinuities (ISO 6157‑3) and acceptance inspection procedures (ISO 3269).
• Gauging & acceptance: Normative Annex A describes a two‑ring gauging method for head geometry and a gauge for flange thickness; examples for designation and gauging tolerances are provided.
• Designation examples: e.g., Hexagon bolt with flange ISO 15071 - M12 × 80 - 8.8 (or include type letter F/U/R).

Applications

ISO 15071:2011 is used by:

• Fastener manufacturers and OEMs to produce bolts to a recognized international specification.
• Design and mechanical engineers specifying reliable hexagon flange bolts for assemblies requiring known mechanical properties.
• Quality inspectors and procurement teams for acceptance testing, gauging and supplier verification. Typical uses include general engineering and machine assembly where standardized flange head bolts with defined strength and corrosion options are required.

Related Standards

Relevant referenced and related standards include:

• ISO 898‑1, ISO 3506‑1 (mechanical properties)
• ISO 261, ISO 965‑2 (metric threads)
• ISO 4759‑1 (tolerances), ISO 225 (dimension symbols)
• ISO 4042, ISO 10683 (coatings), ISO 3269 (acceptance inspection)
• ISO 4162, ISO 15072 and other ISO hexagon fastener product standards

ISO 15071:2011 is an essential fastener standard for consistent specification, production, inspection and procurement of hexagon bolts with flange in small series production.

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 15071
Second edition
2011-06-01
Hexagon bolts with flange — Small
series — Product grade A
Vis à tête hexagonale à embase cylindro-tronconique — Série étroite —
Grade A
Reference number
©
ISO 2011
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.

©  ISO 2011
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Published in Switzerland
ii © ISO 2011 – All rights reserved

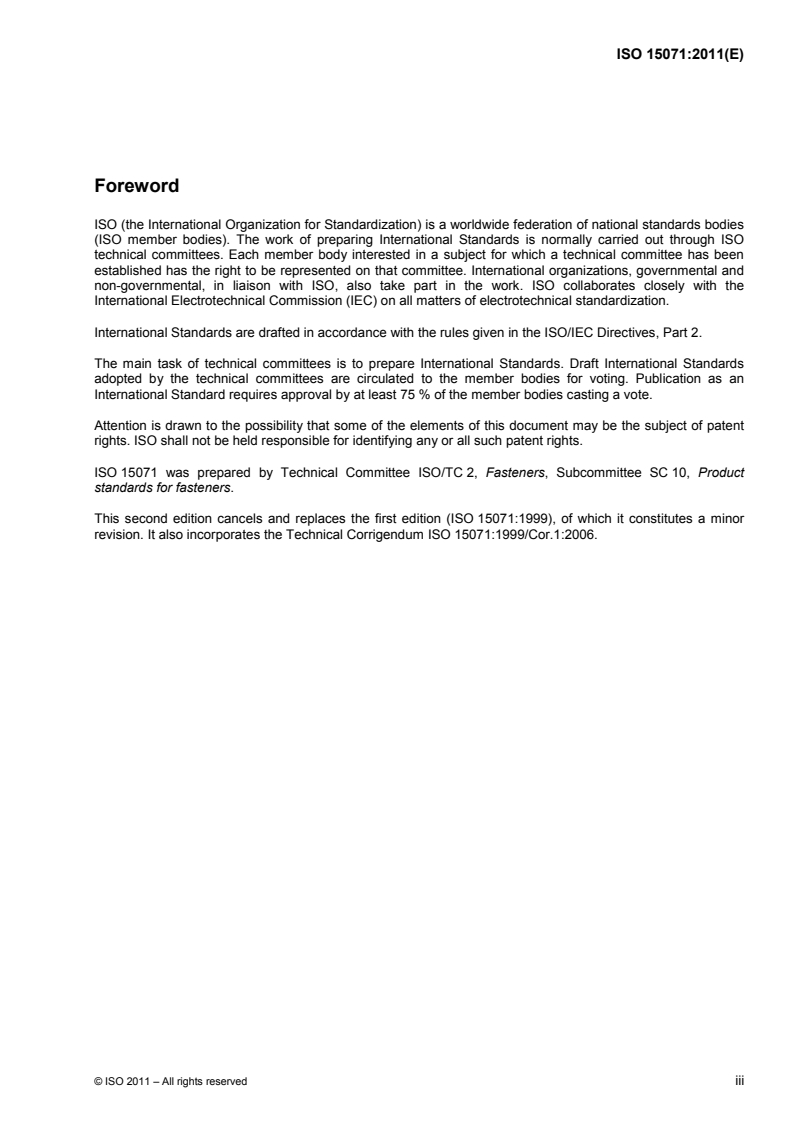

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 15071 was prepared by Technical Committee ISO/TC 2, Fasteners, Subcommittee SC 10, Product
standards for fasteners.
This second edition cancels and replaces the first edition (ISO 15071:1999), of which it constitutes a minor
revision. It also incorporates the Technical Corrigendum ISO 15071:1999/Cor.1:2006.

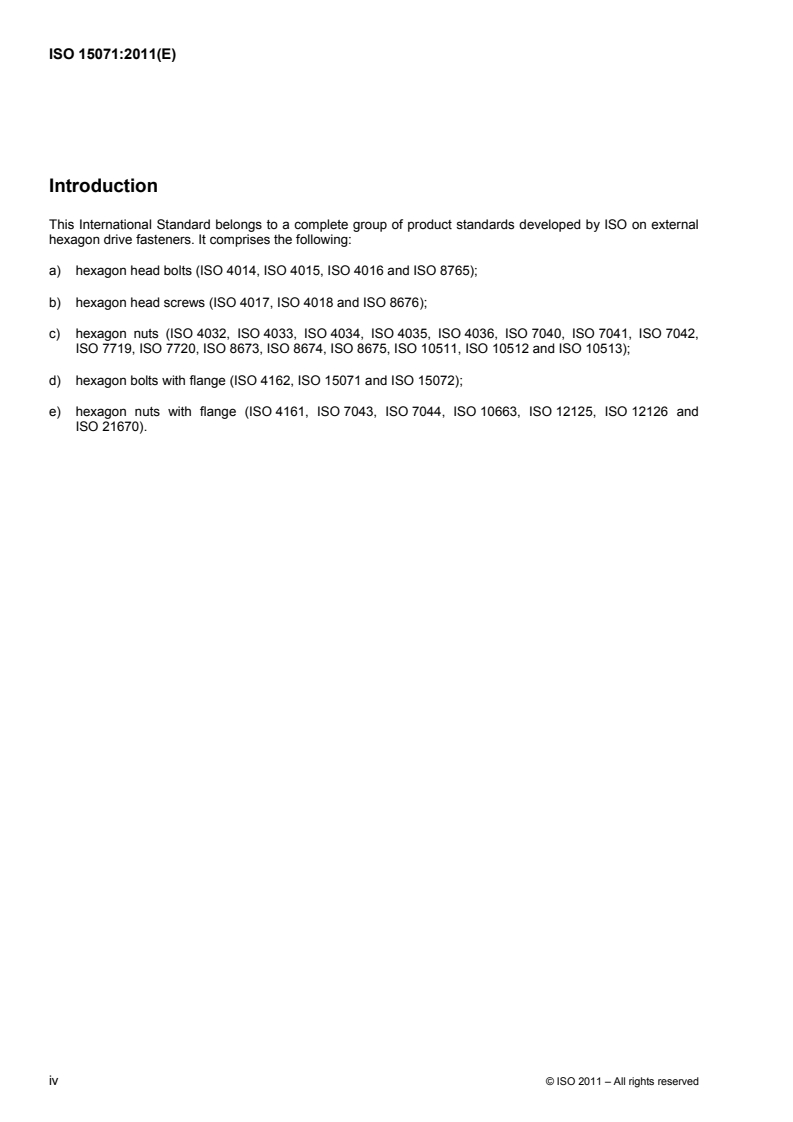

Introduction
This International Standard belongs to a complete group of product standards developed by ISO on external
hexagon drive fasteners. It comprises the following:
a) hexagon head bolts (ISO 4014, ISO 4015, ISO 4016 and ISO 8765);
b) hexagon head screws (ISO 4017, ISO 4018 and ISO 8676);
c) hexagon nuts (ISO 4032, ISO 4033, ISO 4034, ISO 4035, ISO 4036, ISO 7040, ISO 7041, ISO 7042,
ISO 7719, ISO 7720, ISO 8673, ISO 8674, ISO 8675, ISO 10511, ISO 10512 and ISO 10513);
d) hexagon bolts with flange (ISO 4162, ISO 15071 and ISO 15072);
e) hexagon nuts with flange (ISO 4161, ISO 7043, ISO 7044, ISO 10663, ISO 12125, ISO 12126 and
ISO 21670).
iv © ISO 2011 – All rights reserved

INTERNATIONAL STANDARD ISO 15071:2011(E)

Hexagon bolts with flange — Small series — Product grade A
1 Scope
This International Standard specifies the characteristics of hexagon bolts with flange, small series, of product
grade A, with threads from M5 up to and including M16, and property classes 8.8, 9.8, 10.9 and A2-70.
If, in special cases, specifications other than those listed in this International Standard are required, they can
be selected from existing International Standards, for example ISO 261, ISO 888, ISO 898-1, ISO 965-2 and
ISO 3506-1.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 225, Fasteners — Bolts, screws, studs and nuts — Symbols and descriptions of dimensions
ISO 261, ISO general purpose metric screw threads — General plan
ISO 898-1, Mechanical properties of fasteners made of carbon steel and alloy steel — Part 1: Bolts, screws
and studs with specified property classes — Coarse thread and fine pitch thread
ISO 965-2, ISO general purpose metric screw threads — Tolerances — Part 2: Limits of sizes for general
purpose external and internal screw threads — Medium quality
ISO 3269, Fasteners — Acceptance inspection
ISO 3506-1, Mechanical properties of corrosion-resistant stainless steel fasteners — Part 1: Bolts, screws and
studs
ISO 4042, Fasteners — Electroplated coatings
ISO 4753, Fasteners — Ends of parts with external ISO metric thread
ISO 4759-1, Tolerances for fasteners — Part 1: Bolts, screws, studs and nuts — Product grades A, B and C
ISO 6157-3, Fasteners — Surface discontinuities — Part 3: Bolts, screws and studs for special requirements
ISO 8992, Fasteners — General requirements for bolts, screws, studs and nuts
ISO 10683, Fasteners — Non-electrolytically applied zinc flake coatings
3 Dimensions
See Figures 1 to 3 and Table 1.
Symbols and descriptions of dimensions are specified in ISO 225.

a
The top of the head shall be either full form or indented at the manufacturer's discretion and shall be either chamfered
or rounded. The minimum diameter of the chamfer circle or start of rounding shall be the maximum width across flats
minus 15 %. If the top of the head is indented, the periphery may be rounded.
b
Contour of the edge at the discretion of the manufacturer.
c
Chamfered end (as specified in ISO 4753).
d
β = 15° to 30°.
e
k is the wrenching height (see Note to Table 1).
w
f
Incomplete thread u u 2P.
Figure 1 — Hexagon bolt with flange — Full shank — Standard type
2 © ISO 2011 – All rights reserved

Tolerances in millimetres
NOTE For other dimensions, see Figure 1.
a
Rounded, chamfered or conical.
b
d is approximately equal to the pitch diameter (rolling diameter).
Figure 2 — Hexagon bolt with flange — Reduced shank — Type R (upon request)

a)  Type F without undercut — Standard type b)  Type U with undercut
(upon request or optional)
a
c is measured at d .
w,min
b
δ = 15° to 25°.
c
Maximum and minimum underhead fillet.
d
Junction of fillet with bearing surface shall be a smooth blend.
Figure 3 — Hexagon bolt with flange — Undercut profiles
Table 1 — Dimensions
Dimensions in millimetres
a
Thread M5 M6 M8 M10 M12 (M14) M16
b
P  0,8 1 1,25 1,5 1,75 2 2
c
16 18 22 26 30 34 38
d
b ref. — — 28 32 36 40 44
e
— — — — — — 57
c min. 1 1,1 1,2 1,5 1,8 2,1 2,4
5,7 6,8 9,2 11,2 13,7 15,7 17,7
F
d Type max.
a
U
6,2 7,5 10 12,5 15,2 17,7 20,5
d max. 11,4 13,6 17 20,8 24,7 28,6 32,8
c
max. 5,00 6,00 8,00 10,00 12,00 14,00 16,00
d
s
min. 4,82 5,82 7,78 9,78 11,73 13,73 15,73
d max. 5,5 6,6 8,8 10,8 12,8 14,8 17,2
v
d min. 9,4 11,6 14,9 18,7 22,5 26,4 30,6
w
e min. 7,59 8,71 10,95 14,26 16,5 19,86 23,15
k max. 5,6 6,9 8,5 9,7 12,1 12,9 15,2
k min. 2,3 2,9 3,8 4,3 5,4 5,6 6,8
w
l max. 1,4 1,6 2,1 2,1 2,1 2,1 3,2
f
r min. 0,2 0,25 0,4 0,4 0,6 0,6 0,6

f
r max. 0,3 0,4 0,5 0,6 0,7 0,9 1
max. 0,25 0,26 0,36 0,45 0,54 0,63 0,72
r
min. 0,10 0,11 0,16 0,20 0,24 0,28 0,32
r ref. 4 4,4 5,7 5,7 5,7 5,7 8,8
max. 7,00 8,00 10,00 13,00 15,00 18,00 21,00
s
min. 6,78 7,78 9,78 12,73 14,73 17,73 20,67
max. 0,15 0,20 0,25 0,30 0,35 0,45 0,50
v
min. 0,0
...

NORME ISO
INTERNATIONALE 15071
Deuxième édition
2011-06-01
Vis à tête hexagonale à embase cylindro-
tronconique — Série étroite — Grade A
Hexagon bolts with flange — Small series — Product grade A

Numéro de référence
©
ISO 2011
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.

DOCUMENT PROTÉGÉ PAR COPYRIGHT

©  ISO 2011
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Publié en Suisse
ii © ISO 2011 – Tous droits réservés

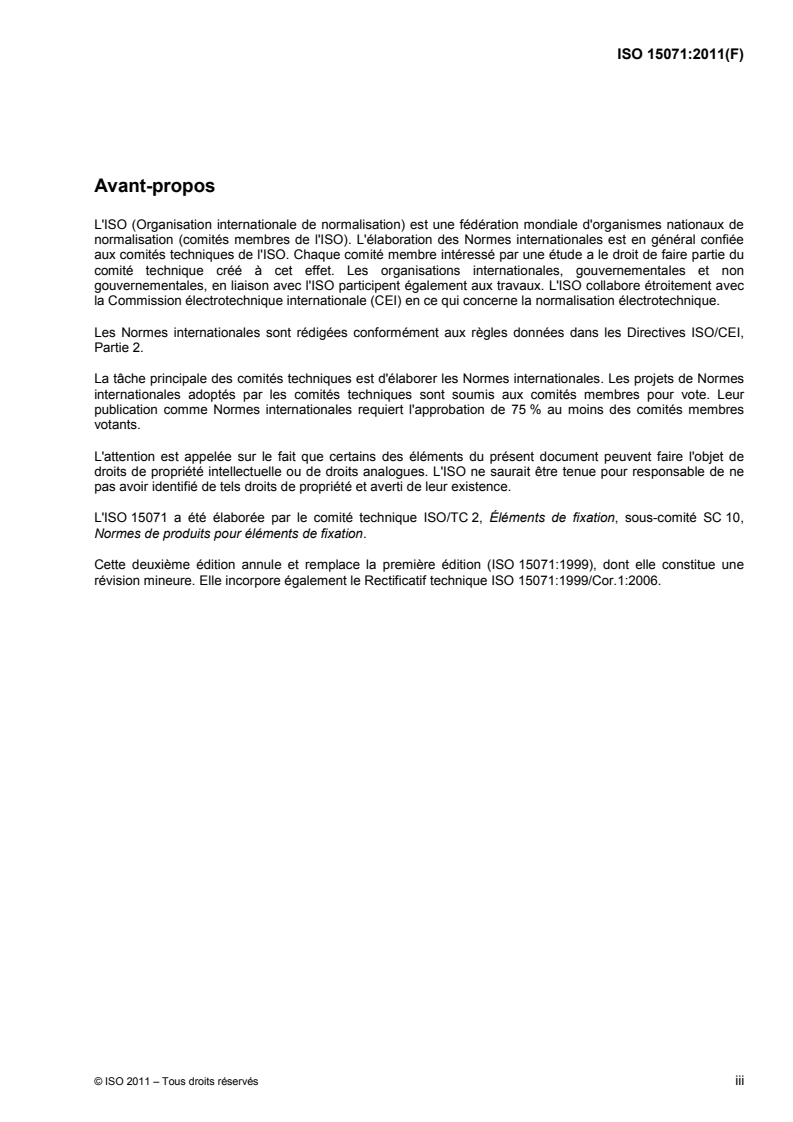

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 15071 a été élaborée par le comité technique ISO/TC 2, Éléments de fixation, sous-comité SC 10,
Normes de produits pour éléments de fixation.
Cette deuxième édition annule et remplace la première édition (ISO 15071:1999), dont elle constitue une
révision mineure. Elle incorpore également le Rectificatif technique ISO 15071:1999/Cor.1:2006.

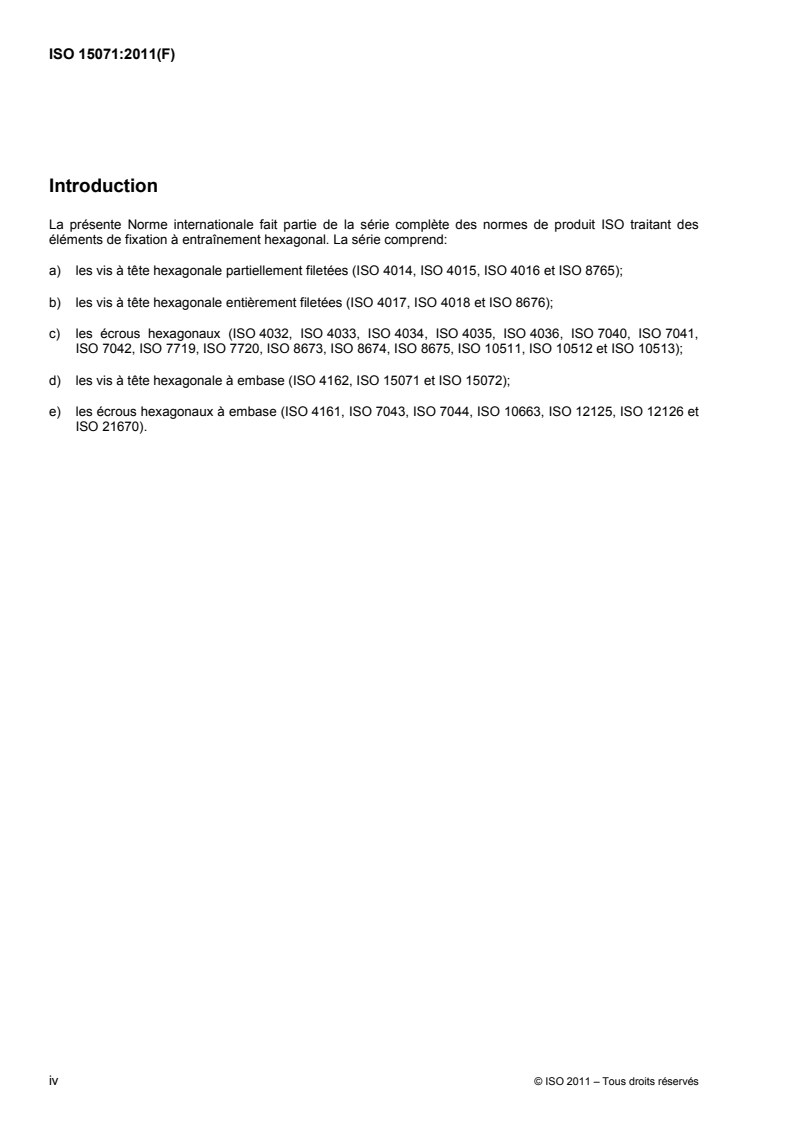

Introduction
La présente Norme internationale fait partie de la série complète des normes de produit ISO traitant des
éléments de fixation à entraînement hexagonal. La série comprend:
a) les vis à tête hexagonale partiellement filetées (ISO 4014, ISO 4015, ISO 4016 et ISO 8765);
b) les vis à tête hexagonale entièrement filetées (ISO 4017, ISO 4018 et ISO 8676);
c) les écrous hexagonaux (ISO 4032, ISO 4033, ISO 4034, ISO 4035, ISO 4036, ISO 7040, ISO 7041,
ISO 7042, ISO 7719, ISO 7720, ISO 8673, ISO 8674, ISO 8675, ISO 10511, ISO 10512 et ISO 10513);
d) les vis à tête hexagonale à embase (ISO 4162, ISO 15071 et ISO 15072);
e) les écrous hexagonaux à embase (ISO 4161, ISO 7043, ISO 7044, ISO 10663, ISO 12125, ISO 12126 et
ISO 21670).
iv © ISO 2011 – Tous droits réservés

NORME INTERNATIONALE ISO 15071:2011(F)

Vis à tête hexagonale à embase cylindro-tronconique — Série
étroite — Grade A
1 Domaine d'application
La présente Norme internationale spécifie les caractéristiques des vis à tête hexagonale à embase cylindro-
tronconique de série étroite, de grade A, de diamètres de filetage M5 à M16 inclus et de classes de qualité 8.8,
9.8, 10.9 et A2-70.
Si, dans des cas particuliers, des spécifications autres que celles figurant dans la présente Norme
internationale sont requises, elles peuvent être choisies dans les Normes internationales existantes, par
exemple ISO 261, ISO 888, ISO 898-1, ISO 965-2 et ISO 3506-1.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 225, Éléments de fixation — Vis, goujons et écrous — Symboles et description des dimensions
ISO 261, Filetages métriques ISO pour usages généraux — Vue d'ensemble
ISO 898-1, Caractéristiques mécaniques des éléments de fixation en acier au carbone et en acier allié —
Partie 1: Vis, goujons et tiges filetées de classes de qualités spécifiées — Filetages à pas gros et filetages à
pas fin
ISO 965-2, Filetages métriques ISO pour usages généraux — Tolérances — Partie 2: Dimensions limites pour
filetages intérieurs et extérieurs d'usages généraux — Qualité moyenne
ISO 3269, Éléments de fixation — Contrôle de réception
ISO 3506-1, Caractéristiques mécaniques des éléments de fixation en acier inoxydable résistant à la
corrosion — Partie 1: Vis et goujons
ISO 4042, Éléments de fixation — Revêtements électrolytiques
ISO 4753, Éléments de fixation — Extrémités des éléments à filetage extérieur métrique ISO
ISO 4759-1, Tolérances des éléments de fixation — Partie 1: Vis, goujons et écrous — Grades A, B et C
ISO 6157-3, Éléments de fixation — Défauts de surface — Partie 3: Vis et goujons pour applications
particulières
ISO 8992, Éléments de fixation — Exigences générales pour vis, goujons et écrous
ISO 10683, Éléments de fixation — Revêtements non électrolytiques de lamelles de zinc
3 Dimensions
Voir Figures 1 à 3 et Tableau 1.
Les symboles et la description des dimensions sont spécifiés dans l'ISO 225.

a
Au choix du fabricant, la face supérieure de la tête doit, être pleine ou comporter une cuvette et le pourtour de la tête
doit être soit chanfreiné soit arrondi. Le diamètre minimal du cercle du chanfrein ou de début d'arrondi doit être égal à la
cote surplat maximale moins 15 %. Si la face supérieure de la tête comporte une cuvette, sa périphérie peut être arrondie.
b
Contour du bord laissé au choix du fabricant.
c
Bout chanfreiné (comme spécifié dans l'ISO 4753).
d
b = 15° à 30°.
e
k est la hauteur de prise de clé (voir la Note du Tableau 1).
w
f
Filetage incomplet u u 2P.
Figure 1 — Vis à tête hexagonale à embase cylindro-tronconique — Tige normale (type courant)
2 © ISO 2011 – Tous droits réservés

Tolérances en millimètres
NOTE Pour les autres dimensions, voir Figure 1.
a
Arrondi, chanfreiné ou conique.
b
d est approximativement égal au diamètre sur flancs de filet (diamètre de roulage).
Figure 2 — Vis à tête hexagonale à embase cylindro-tronconique — Tige réduite, type R (sur demande)

a)  Type F: Face d'appui sans dégagement b)  Type U: Face d'appui avec dégagement
(type courant) (sur demande ou en option)
a
c est mesuré par rapport à d .
w,min
b
d = 15° à 25°.
c
Raccordement sous tête maximal et minimal.
d
Le raccordement de la tige à la face d'appui sous tête doit être réalisé par une courbe douce.
Figure 3 — Vis à tête hexagonale à embase cylindro-tronconique — Profils de face d'appui sous tête
Tableau 1 — Dimensions
Dimensions en millimètres
a
Filetage M5 M6 M8 M10 M12 (M14) M16
b
P  0,8 1 1,25 1,5 1,75 2 2
c
16 18 22 26 30 34 38
d
b réf. — — 28 32 36 40 44
e
— — — — — — 57
c min. 1 1,1 1,2 1,5 1,8 2,1 2,4
5,7 6,8 9,2 11,2 13,7 15,7 17,7
F
d Type max.
a
U
6,2 7,5 10 12,5 15,2 17,7 20,5
d max. 11,4 13,6 17 20,8 24,7 28,6 32,8
c
max. 5,00 6,00 8,00 10,00 12,00 14,00 16,00
d
s
min. 4,82 5,82 7,78 9,78 11,73 13,73 15,73
d max. 5,5 6,6 8,8 10,8 12,8 14,8 17,2
v
d min. 9,4 11,6 14,9 18,7 22,5 26,4 30,6
w
e min. 7,59 8,71 10,95 14,26 16,5 19,86 23,15
k max. 5,6 6,9 8,5 9,7 12,1 12,9 15,2
k min. 2,3 2,9 3,8 4,3 5,4 5,6 6,8
w
l max. 1,4 1,6 2,1 2,1 2,1 2,1 3,2
f
r min. 0,2 0,25 0,4 0,4 0,6 0,6 0,6

f
r max. 0,3 0,4 0,5 0,6 0,7 0,9 1
max. 0,25 0,26 0,36 0,45 0,54 0,63 0,72
r
min. 0,10 0,11 0,16 0,20 0,24 0,28 0,32
r réf. 4 4,4 5,
...
