ISO 15493:2003

Plastics piping systems for industrial applications — Acrylonitrile-butadiene-styrene (ABS), unplasticized poly(vinyl chloride) (PVC-U) and chlorinated poly(vinyl chloride) (PVC-C) — Specifications for components and the system — Metric series

ISO 15493:2003 specifies the characteristics and requirements for components such as pipes, fittings and valves made from one of the following materials: acrylonitrile-butadiene-styrene (ABS); unplasticized poly(vinyl chloride) (PVC-U); chlorinated poly(vinyl chloride) (PVC-C); intended to be used for thermoplastics piping systems in above-ground industrial applications.

Systèmes de canalisations en matières plastiques pour les applications industrielles — Acrylonitrile-butadiène-styrène (ABS), poly(chlorure de vinyle) non plastifié (PVC-U) et poly(chlorure de vinyle) chloré (PVC-C) — Spécifications pour les composants et le système — Série métrique

L'ISO 15493:2003 spécifie les caractéristiques et exigences des composants tels que les tubes, les raccords et les robinets fabriqués à partir d'une des matières suivantes: acrylonitrile-butadiène-styrène (ABS); poly(chlorure de vinyle) non plastifié (PVC-U); poly(chlorure de vinyle) chloré (PVC-C); destinés à être utilisés dans les systèmes de canalisations thermoplastiques pour des applications industrielles aériennes.

General Information

• Status: Published
• Publication Date: 15-Apr-2003
• ICS: 23.040.01 - Pipeline components and pipelines in general
• Technical Committee: ISO/TC 138/SC 3 - Plastics pipes and fittings for industrial applications
• Drafting Committee: ISO/TC 138/SC 3 - Plastics pipes and fittings for industrial applications
• Current Stage: 9020 - International Standard under periodical review
• Start Date: 15-Jan-2025
• Due Date: 15-Jan-2025
• Completion Date: 15-Jan-2025

Relations

• Consolidates: ISO/R 1680:1970 - Test code for the measurement of the airborne noise emitted by rotating electrical machinery
• Effective Date: 06-Jun-2022
• Amended By: ISO 15493:2003/Amd 1:2016 - Plastics piping systems for industrial applications — Acrylonitrile-butadiene-styrene (ABS), unplasticized poly(vinyl chloride) (PVC-U) and chlorinated poly(vinyl chloride) (PVC-C) — Specifications for components and the system — Metric series — Amendment 1
• Effective Date: 21-Aug-2021

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 15493
First edition
2003-04-15
Plastics piping systems for industrial
applications — Acrylonitrile-butadiene-
styrene (ABS), unplasticized poly(vinyl
chloride) (PVC-U) and chlorinated
poly(vinyl chloride) (PVC-C) —
Specifications for components and the
system ― Metric series
Systèmes de canalisations en matières plastiques pour les applications
industrielles — Acrylonitrile-butadiène-styrène (ABS), poly(chlorure de
vinyle) non plastifié (PVC-U) et poly(chlorure de vinyle) chloré (PVC-C) —
Spécifications pour les composants et le système ― Série métrique

Reference number
©
ISO 2003

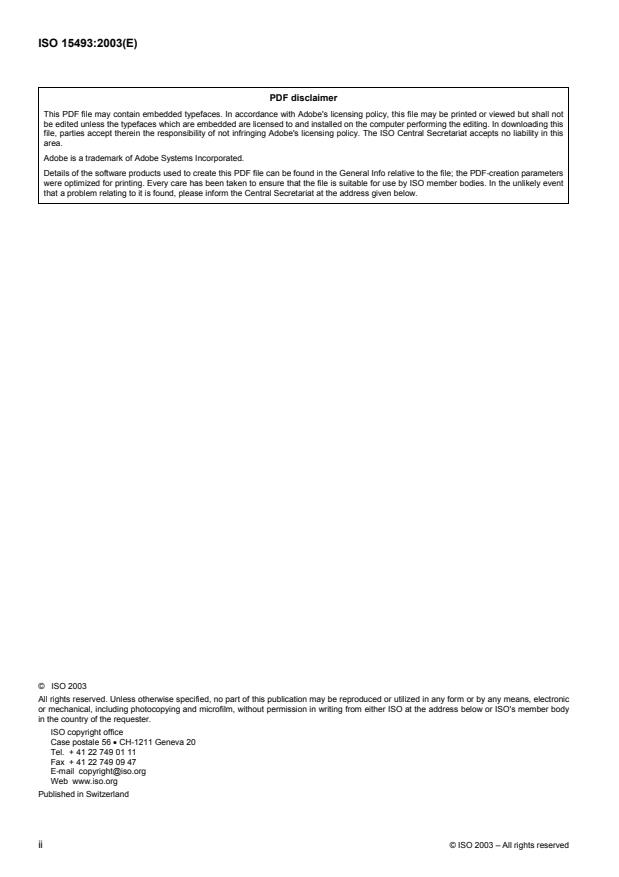

PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but shall not
be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In downloading this
file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat accepts no liability in this
area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation parameters
were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In the unlikely event
that a problem relating to it is found, please inform the Central Secretariat at the address given below.

©  ISO 2003
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means, electronic
or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or ISO's member body
in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Published in Switzerland
ii © ISO 2003 – All rights reserved

Contents Page
Foreword . iv
Introduction. v
1 Scope. 1
2 Normative references. 2
3 Terms and definitions. 4
4 Symbols and abbreviated terms. 7
5 Material. 8
6 General characteristics. 10
7 Geometrical characteristics . 10
8 Mechanical characteristics. 11
9 Physical characteristics . 11
10 Chemical characteristics. 12
11 Adhesives . 12
12 Performance requirements. 12
13 Classification of components . 13
14 Design of a thermoplastics piping system for industrial applications. 13
15 Installation of piping systems. 13
16 Declaration of compliance. 14
17 Marking. 14
Annex A (normative) Specific characteristics and requirements for industrial piping systems made
from acrylonitrile-butadiene-styrene (ABS). 16
Annex B (normative) Specific characteristics and requirements for industrial piping systems made
from unplasticized poly(vinyl chloride) (PVC-U). 30
Annex C (normative) Specific characteristics and requirements for industrial piping systems made
from chlorinated poly(vinyl chloride) (PVC-C) . 44
Bibliography. 62

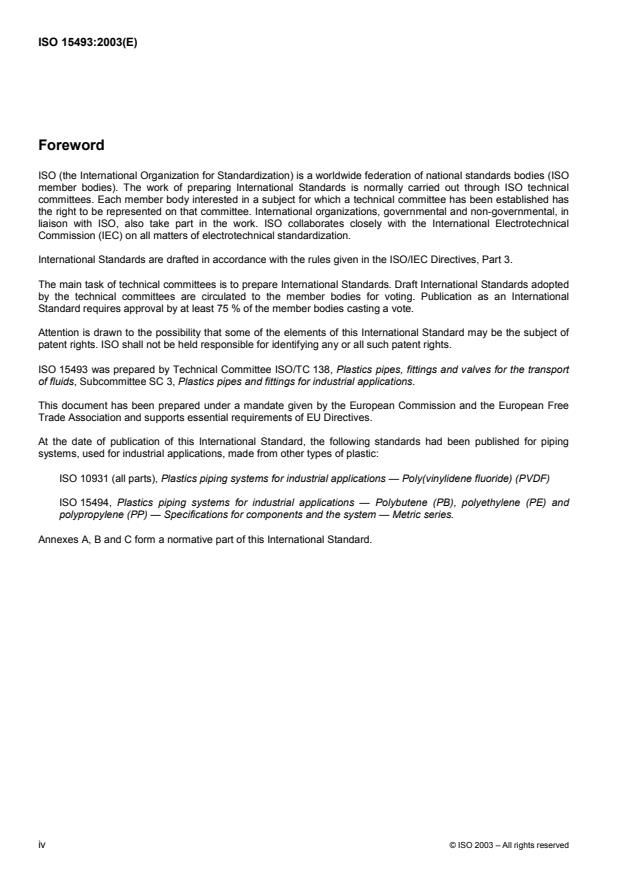

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies (ISO
member bodies). The work of preparing International Standards is normally carried out through ISO technical
committees. Each member body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, governmental and non-governmental, in
liaison with ISO, also take part in the work. ISO collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 3.
The main task of technical committees is to prepare International Standards. Draft International Standards adopted
by the technical committees are circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this International Standard may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 15493 was prepared by Technical Committee ISO/TC 138, Plastics pipes, fittings and valves for the transport
of fluids, Subcommittee SC 3, Plastics pipes and fittings for industrial applications.
This document has been prepared under a mandate given by the European Commission and the European Free
Trade Association and supports essential requirements of EU Directives.
At the date of publication of this International Standard, the following standards had been published for piping
systems, used for industrial applications, made from other types of plastic:
ISO 10931 (all parts), Plastics piping systems for industrial applications — Poly(vinylidene fluoride) (PVDF)
ISO 15494, Plastics piping systems for industrial applications — Polybutene (PB), polyethylene (PE) and
polypropylene (PP) — Specifications for components and the system — Metric series.
Annexes A, B and C form a normative part of this International Standard.
iv © ISO 2003 – All rights reserved

Introduction
This International Standard specifies the characteristics and requirements for a piping system and its components
made from acrylonitrile-butadiene-styrene (ABS), unplasticized poly(vinyl chloride) (PVC-U) or chlorinated
poly(vinyl chloride) (PVC-C), as applicable, intended to be used for industrial applications above ground by
authorities, design engineers, certification bodies, inspection bodies, test laboratories, manufacturers and users.
INTERNATIONAL STANDARD ISO 15493:2003(E)

Plastics piping systems for industrial applications — Acrylonitrile-
butadiene-styrene (ABS), unplasticized poly(vinyl chloride)
(PVC-U) and chlorinated poly(vinyl chloride) (PVC-C) —
Specifications for components and the system ― Metric series
1 Scope
This International Standard specifies the characteristics and requirements for components such as pipes, fittings
and valves made from one of the following materials:
 acrylonitrile-butadiene-styrene (ABS);
 unplasticized poly(vinyl chloride) (PVC-U);
 chlorinated poly(vinyl chloride) (PVC-C);
intended to be used for thermoplastics piping systems in above-ground industrial applications.
This International Standard is applicable to ABS, PVC-U or PVC-C pipes, fittings, valves and ancillary equipment,
to their joints and to joints with components made of other plastics and non-plastics materials, depending on their
suitability, intended to be used for the conveyance of liquid and gaseous fluids as well as of solid matter in fluids for
industrial applications such as:
 chemical plants;
 industrial sewerage engineering;
 power engineering (cooling and general-purpose water supply);
 electroplating and pickling plants;
 the semiconductor industry;
 agricultural production plants;
 water treatment.
NOTE 1 Where relevant, national regulations for specific applications (e.g. water treatment) apply.
Other application areas are permitted if the requirements of this International Standard and/or applicable national
requirements are fulfilled.
Relevant regulations in respect of fire behaviour and explosion risk are applicable if applications are envisaged for
inflammable media.
The components have to withstand the mechanical, thermal and chemical demands to be expected and have to be
resistant to the fluids to be conveyed.
Characteristics and requirements which are applicable to all three materials (ABS, PVC-U and PVC-C) are covered
by the relevant clauses of this International Standard. Those characteristics and requirements which are dependent
on the material are given for each material in the relevant annex (see Table 1).
Table 1 — Material-specific annexes
Material Annex
Acrylonitrile-butadiene-styrene (ABS) A
Unplasticized poly(vinyl chloride) (PVC-U) B
Chlorinated poly(vinyl chloride) (PVC-C) C

NOTE 2 Components conforming to any of the product standards listed in the bibliography or to national standards, as
applicable, may be used with components conforming to this International Standard provided they conform to the requirements
for joint dimensions and to the other relevant requirements of this standard.
2 Normative references
The following normative documents contain provisions which, through reference in this text, constitute provisions of
this International Standard. For dated references, subsequent amendments to, or revisions of, any of these
publications do not apply. However, parties to agreements based on this International Standard are encouraged to
investigate the possibility of applying the most recent editions of the normative documents indicated below. For
undated references, the latest edition of the normative document referred to applies. Members of ISO and IEC
maintain registers of currently valid International Standards.
ISO 7-1, Pipe threads where pressure-tight joints are made on the threads — Part 1: Dimensions, tolerances and
designation
ISO 228-1, Pipe threads where pressure-tight joints are not made on the threads — Part 1: Dimensions, tolerances
and designation
ISO 265-1, Pipes and fittings of plastics materials — Fittings for domestic and industrial waste pipes — Basic
dimensions: Metric series — Part 1: Unplasticized poly(vinyl chloride) (PVC-U)
ISO 306, Plastics — Thermoplastic materials — Determination of Vicat softening temperature (VST)
ISO 472, Plastics — Vocabulary
1)
ISO 580:— , Injection-moulded unplasticized poly(vinyl chloride) (PVC-U) fittings — Oven test — Test method and
basic specifications
ISO 727-1, Fittings made from unplasticized poly(vinyl chloride) (PVC-U), chlorinated poly(vinyl chloride) (PVC-C)
or acrylonitrile/butadiene/styrene (ABS) with plain sockets for pipes under pressure — Part 1: Metric series
ISO 1043-1, Plastics — Symbols and abbreviated terms — Part 1: Basic polymers and their special characteristics
ISO 1158, Plastics — Vinyl chloride homopolymers and copolymers — Determination of chlorine content
ISO 1167:1996, Thermoplastics pipes for the conveyance of fluids — Resistance to internal pressure — Test
method
1) To be published. (Revision of ISO 580:1990)
2 © ISO 2003 – All rights reserved

ISO 1183-2, Plastics — Methods for determining the density of non-cellular plastics — Part 2: Density gradient
column method
ISO 2505-1:1994, Thermoplastics pipes — Longitudinal reversion — Part 1: Determination methods
ISO 2505-2:1994, Thermoplastics pipes — Longitudinal reversion — Part 2: Determination parameters
ISO 2507-1, Thermoplastics pipes and fittings — Vicat softening temperature — Part 1: General test method
ISO 2507-2, Thermoplastics pipes and fittings — Vicat softening temperature — Part 2: Test conditions for
unplasticized poly(vinyl chloride) (PVC-U) or chlorinated poly(vinyl chloride) (PVC-C) pipes and fittings and for high
impact resistance poly(vinyl chloride) (PVC-HI) pipes
ISO 3126, Plastics piping systems — Plastics piping components — Measurement and determination of dimensions
ISO 3127, Thermoplastics pipes — Determin
...

NORME ISO
INTERNATIONALE 15493
Première édition
2003-04-15
Systèmes de canalisations en matières
plastiques pour les applications
industrielles — Acrylonitrile-butadiène-
styrène (ABS), poly(chlorure de vinyle)
non plastifié (PVC-U) et poly(chlorure de
vinyle) chloré (PVC-C) — Spécifications
pour les composants et le système —
Série métrique
Plastics piping systems for industrial applications — Acrylonitrile-
butadiene-styrene (ABS), unplasticized poly(vinyl chloride) (PVC-U) and
chlorinated poly(vinyl chloride) (PVC-C) — Specifications for
components and the system — Metric series

Numéro de référence
©
ISO 2003
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.

©  ISO 2003
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Publié en Suisse
ii © ISO 2003 — Tous droits réservés

Sommaire Page
Avant-propos .iv
Introduction.v
1 Domaine d'application . 1
2 Références normatives. 2
3 Termes et définitions . 4
4 Symboles et abréviations. 7
5 Matière. 8
6 Caractéristiques générales . 10
7 Caractéristiques géométriques . 10
8 Caractéristiques mécaniques . 11
9 Caractéristiques physiques . 12
10 Caractéristiques chimiques . 12
11 Colles. 12
12 Exigences d'aptitude. 13
13 Classification de composants . 13
14 Conception d'un système de canalisations thermoplastiques pour les applications
industrielles . 14
15 Installation de systèmes de canalisations. 14
16 Déclaration de conformité. 14
17 Marquage . 15
Annexe A (normative) Caractéristiques et exigences spécifiques pour les systèmes de canalisations
en acrylonitrile-butadiène-styrène (ABS) pour les applications industrielles. 17
Annexe B (normative) Caractéristiques et exigences spécifiques pour les systèmes de canalisations
en poly(chlorure de vinyle) non plastifié (PVC-U) pour les applications industrielles. 31
Annexe C (normative) Caractéristiques et exigences spécifiques pour les systèmes de canalisations
en poly(chlorure de vinyle) chloré (PVC-C) pour les applications industrielles . 46
Bibliographie . 64

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée aux
comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec la Commission
électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI, Partie 3.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur publication
comme Normes internationales requiert l'approbation de 75 % au moins des comités membres votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de droits de
propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne pas avoir
identifié de tels droits de propriété et averti de leur existence.
L'ISO 15493 a été élaborée par le comité technique ISO/TC 138, Tubes, raccords et robinetterie en matières
plastiques pour le transport des fluides, sous-comité SC 3, Tubes et raccords en matières plastiques pour
applications industrielles.
Ce document a été élaboré au CEN sous un mandat donné par la Commission européenne et l'Association
européenne de libre-échange. Il soutient les exigences essentielles des directives UE.
À la date de publication de la présente Norme internationale, les normes relatives aux systèmes de canalisations
fabriqués à partir d'autres matières plastiques pour les applications industrielles sont les suivantes:
ISO 10931 (toutes les parties), Systèmes de canalisation en matières plastiques pour les applications
industrielles — Poly(fluorure de vinylidène) (PVDF)
ISO 15494, Systèmes de canalisations en matières plastiques pour les applications industrielles — Polybutène
(PB), polyéthylène (PE) et polypropylène (PP) — Spécifications pour les composants et le système — Série
métrique
Les annexes A, B et C constituent des éléments normatifs de la présente Norme internationale.

iv © ISO 2003 — Tous droits réservés

Introduction
La présente Norme internationale spécifie les caractéristiques et les exigences pour un système de canalisations et
ses composants fabriqués en acrylonitrile-butadiène-styrène (ABS), poly(chlorure de vinyle) non plastifié (PVC-U)
ou poly(chlorure de vinyle) chloré (PVC-C), selon cas, destinés à être utilisés dans des applications industrielles
aériennes. Elle sert aux autorités, constructeurs, organismes de certification, organismes de contrôle, instituts de
contrôle, fabricants et acheteurs.

NORME INTERNATIONALE ISO 15493:2003(F)

Systèmes de canalisations en matières plastiques pour les
applications industrielles — Acrylonitrile-butadiène-styrène (ABS),
poly(chlorure de vinyle) non plastifié (PVC-U) et poly(chlorure de
vinyle) chloré (PVC-C) — Spécifications pour les composants et le
système — Série métrique
1 Domaine d'application
La présente Norme internationale spécifie les caractéristiques et exigences des composants tels que les tubes, les
raccords et les robinets fabriqués à partir d'une des matières suivantes:
 acrylonitrile-butadiène-styrène (ABS);
 poly(chlorure de vinyle) non plastifié (PVC-U);
 poly(chlorure de vinyle) chloré (PVC-C);
destinés à être utilisés dans les systèmes de canalisations thermoplastiques pour des applications industrielles
aériennes.
La présente Norme internationale s'applique aux tubes, raccords et robinets en ABS, PVC-U ou PVC-C et aux
accessoires, à leurs assemblages et aux assemblages avec d'autres composants en d'autres matières, plastiques
ou non, selon qu'ils conviennent, destinés à être utilisés pour le transport de fluides liquides ou gazeux ainsi que
pour des matières solides dans les fluides pour les applications industrielles telles que:
 usines chimiques;
 techniques des eaux usées résiduaires;
 techniques énergétiques (eau de refroidissement et alimentation en eau);
 usines de galvanisation et de corrosion;
 industrie des semi-conducteurs;
 usines de produits agricoles;
 traitement des eaux.
NOTE 1 Où elles sont pertinentes, les réglementations nationales pour des applications spécifiques s'appliquent (par
exemple traitement des eaux).
D'autres domaines d'application sont autorisés à condition que les exigences de la présente Norme internationale
et/ou des exigences nationales applicables soient satisfaites.
Les réglementations pertinentes relatives au comportement au feu et aux dangers d'explosion s'appliquent dans le
cas de milieux inflammables.
Les composants doivent résister aux exigences mécaniques, thermiques et chimiques qui sont attendues et
doivent être résistants aux fluides à transporter.
Les caractéristiques et exigences qui sont applicables aux trois matières (ABS, PVC-U et PVC-C) sont
mentionnées dans les articles pertinents de la présente Norme internationale. Ces caractéristiques et exigences
qui dépendent de la matière sont indiquées pour chaque matière dans l'annexe applicable (voir Tableau 1).
Tableau 1 — Annexes spécifiques aux matières
Matière Annexe
Acrylonitrile-butadiène-styrène (ABS) A
Poly(chlorure de vinyle) non plastifié (PVC-U) B
Poly(chlorure de vinyle) chloré (PVC-C) C
NOTE 2 Les composants qui sont conformes à l'une des normes de produits indiquées dans la bibliographie ou à des
normes nationales peuvent être utilisés avec des composants de la présente Norme internationale à condition qu'ils soient
conformes aux exigences dimensionnelles d'assemblage ainsi qu'aux exigences de la présente Norme internationale.
2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence qui y est faite,
constituent des dispositions valables pour la présente Norme internationale. Pour les références datées, les
amendements ultérieurs ou les révisions de ces publications ne s’appliquent pas. Toutefois, les parties prenantes
aux accords fondés sur la présente Norme internationale sont invitées à rechercher la possibilité d’appliquer les
éditions les plus récentes des documents normatifs indiqués ci-après. Pour les références non datées, la dernière
édition du document normatif en références s’applique. Les menbres de l’ISO et de la CEI possèdent le registre
des Normes internationales en vigueur.
ISO 7-1, Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions,
tolérances et désignation
ISO 228-1, Filetages de tuyauterie pour raccordement sans étanchéité dans le filet — Partie 1: Dimensions,
tolérances et désignation
ISO 265-1, Tubes et raccords en matières plastiques — Raccords pour canalisations d'évacuations domestiques et
industrielles — Dimensions de base: Série métrique — Partie 1: Poly(chlorure de vinyle) non plastifié (PVC-U)
ISO 306, Plastiques — Matières thermoplastiques — Détermination de la température de ramollissement Vicat
(VST)
ISO 472, Plastiques — Vocabulaire
1)
ISO 580:— , Systèmes de canalisations et de gaines en plastiques — Raccords thermoplastiques moulés par
injection — Méthodes pour estimer visuellement les effets de la chaleur
ISO 727-1, Raccords en poly(chlorure de vinyle) non plastifié (PVC-U), en poly(chlorure de vinyle) chloré (PVC-C)
ou en acrylonitrile/butadiène/styrène (ABS), à emboîtements lisses pour tubes sous pression — Partie 1: Série
métrique
ISO 1043-1, Plastiques — Symboles et termes abrégés — Partie 1: Polymères de base et leurs caractéristiques
spéciales
1) À publier. (Révision de l’ISO 580:1990)
2 © ISO 2003 — Tous droits réservés

ISO 1158, Plastiques — Homopolymères et copolymères de
...
