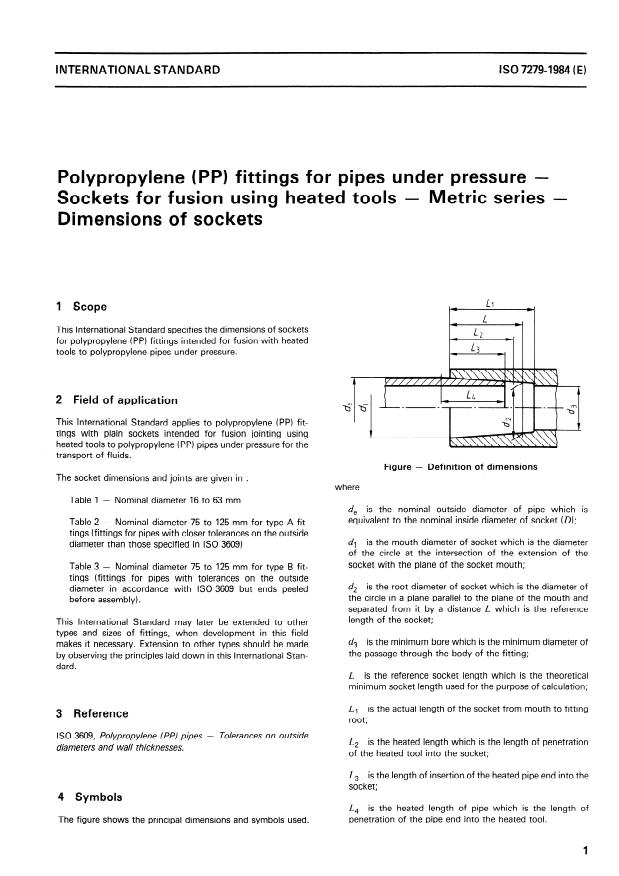

INTERNATIONAL STANDARD IS0 72794984 (E)
Polypropylene (PP) fittings for pipes under pressure -
Sockets for fusion using heated tools - Metric series -
Dimensions of sockets
1 Scope
This International Standard specifies the dimensions of sockets
for polypropylene (PP) fittings intended for fusion with heated
tools to polypropylene pipes under pressure.
2 Field of application
This International Standard applies to polypropylene (PP) fit-
tings with plain sockets intended for fusion jointing using
heated tools to polypropylene (PP) pipes under pressure for the
transport of fluids.
Figure - Definition of dimensions
The socket dimensions and joints are given in :
where
Table 1 - Nominal diameter 16 to 63 mm
d, is the nominal outside diameter of pipe which is
equivalent to the nominal inside diameter of socket (II);
Table 2 - Nominal diameter 75 to 125 mm for type A fit-
tings (fittings for pipes with closer tolerances on the outside
d, is the mouth diameter of socket which is the diameter
diameter than those specified in IS0 3609)
of the circle at the intersection of the extension of the
socket with the plane of the socket mouth;
Table 3 - Nominal diameter 75 to 125 mm for type B fit-
tings (fittings for pipes with tolerances on the outside
d2 is the root diameter of socket which is the diameter of
diameter in accordance with IS0 3609 but ends peeled
the circle in a plane parallel to the plane of the mouth and
before assembly).
separated from it by a distance L which is the reference
length of the socket;
This International Standard may later be extended to other
types and sizes of fittings, when development in this field
d3 is the minimum bore which is the minimum diameter of
makes it necessary. Extension to other types should be made
the passage through the body of the fitting;
by observing the principles laid down in this International Stan-
dard.
L is the reference socket length which is the theoretical
minimum socket length used for the purpose of calculation;
Ll is the actual length of the socket from mouth to fitting
3 Reference
root;
IS0 3609, Polypropylene (PP) pipes - Tolerances on outside
L2 is the heated length which is the length of penetration
diameters and wall thicknesses.
of the heated tool into the socket;
L3 is the length of insertion of the heated pipe end into the
socket;
4 Symbols
L, is the heated length of pipe which is the length of
The figure shows the principal dimensions and symbols used. penetration of the pipe end into the heated tool.
1
---------------------- Page: 3 ----------------------
IS0 72794984 (E)
6.3 Sockets with nominal diameter 75 to 125 mm
5 Definitions
for these diameters corre-
There are two series of fittings
5.1 mean inside diameter : At a given position in the
join ting :
sponding to different methods of
socket, the arithmetical mean of two diameters measured
perpendicular to each other in the same transverse plane.
a) type A fittings for pipes with outside diameter
tolerances clo
...
SLOVENSKI STANDARD
SIST ISO 7279:1995
01-november-1995
3ROLSURSLOHQVNLILWLQJL]DWODþQHFHYL]RJODYNL]DVSDMDQMHVVHJUHYDQMHP0HWUVND
VHULMD0HUHRJODYNRY
Polypropylene (PP) fittings for pipes under pressure -- Sockets for fusion using heated
tools -- Metric series -- Dimensions of sockets
Raccords en polypropylène (PP) à emboîtures pour tubes sous pression --
Emboîtements à souder par fusion au moyen d'outils chauffés -- Série métrique --
Dimensions des emboîtures
Ta slovenski standard je istoveten z: ISO 7279:1984
ICS:
23.040.45 Fitingi iz polimernih Plastics fittings
materialov
SIST ISO 7279:1995 en
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.
---------------------- Page: 1 ----------------------
SIST ISO 7279:1995
---------------------- Page: 2 ----------------------
SIST ISO 7279:1995
International Standard
INTERNATIONAL ORGANIZATION FOR STANDARDIZATlON.MEwYHAPOflHAR OPTAHM3AlWlR I-IO CTAH~APTM3ALWlM.ORGANlSATlON INTERNATIONALE DE NORMALISATION
Polypropylene (PP) fittings for pipes under pressure -
Sockets for fusion using heated tools - Metric series -
Dimensions of sockets
Emboitements 6 souder par fusion au moyen d’outils
Raccords en polypropykne (PP) ;i emboitures pour tubes sous pression -
Dimensions des emboilures
chauffk - S&ie mktrique -
First edition - 1984-11-15
UDC 621 A43.413 : 678.742.3 Ref. No. IS0 7279-1984 (E)
Descriptors : piping, pipe fittings, pressure pipes, plastic tubes, polypropylene, sockets, dimensions, metric system.
Price based on 3 pages
---------------------- Page: 3 ----------------------
SIST ISO 7279:1995
Foreword
IS0 (the International Organization for Standardization) is a worldwide federation of
national standards bodies (IS0 member bodies). The work of preparing International
Standards is normally carried out through IS0 technical committees. Every member
body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the work.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the IS0 Council. They are approved in accordance with IS0 procedures requiring at
least 75 % approval by the member bodies voting.
International Standard IS0 7279 was prepared by Technical Committee ISO/TC 138,
Plastics pipes, fittings and valves for the transport of fluids.
.
0 International Organization for Standardization, 1984 l
Printed in Switzerland
---------------------- Page: 4 ----------------------
SIST ISO 7279:1995
INTERNATIONAL STANDARD IS0 72794984 (E)
Polypropylene (PP) fittings for pipes under pressure -
Sockets for fusion using heated tools - Metric series -
Dimensions of sockets
1 Scope
This International Standard specifies the dimensions of sockets
for polypropylene (PP) fittings intended for fusion with heated
tools to polypropylene pipes under pressure.
2 Field of application
This International Standard applies to polypropylene (PP) fit-
tings with plain sockets intended for fusion jointing using
heated tools to polypropylene (PP) pipes under pressure for the
transport of fluids.
Figure - Definition of dimensions
The socket dimensions and joints are given in :
where
Table 1 - Nominal diameter 16 to 63 mm
d, is the nominal outside diameter of pipe which is
equivalent to the nominal inside diameter of socket (II);
Table 2 - Nominal diameter 75 to 125 mm for type A fit-
tings (fittings for pipes with closer tolerances on the outside
d, is the mouth diameter of socket which is the diameter
diameter than those specified in IS0 3609)
of the circle at the intersection of the extension of the
socket with the plane of the socket mouth;
Table 3 - Nominal diameter 75 to 125 mm for type B fit-
tings (fittings for pipes with tolerances on the outside
d2 is the root diameter of socket which is the diameter of
diameter in accordance with IS0 3609 but ends peeled
the circle in a plane parallel to the plane of the mouth and
before assembly).
separated from it by a distance L which is the reference
length of the socket;
This International Standard may later be extended to other
types and sizes of fittings, when development in this field
d3 is the minimum bore which is the minimum diameter of
makes it necessary. Extension to other types should be made
the passage through the body of the fitting;
by observing the principles laid down in this International Stan-
dard.
L is the reference socket length which is the theoretical
minimum socket length used for the purpose of calculation;
Ll is the actual length of the socket from mouth to fitting
3 Reference
root;
IS0 3609, Polypropylene (PP) pipes - Tolerances on outside
L2 is the heated length which is the length of penetration
diameters and wall thicknesses.
of the heated tool into the socket;
L3 is the length of insertion of the heated pipe end into the
socket;
4 Symbols
L, is the heated length of pipe which is the length of
The figure shows
...
Norme internationale
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION.ME~YHAPQ&HAR OPI-AHM3AuMR n0 CTAH~APTM3ALWl.ORGANISATlON INTERNATIONALE DE NORMALISATION
Raccords en polypropylène (PP) à emboîtures pour tubes
sous pression - Emboîtements à souder par fusion au
moyen d’outils chauffés - Série métrique - Dimensions
des emboîtures
Polypropylene (FP) fittings for pipes under pressure - Sockets for fusion using heated tools - Metric series - Dimensions of
sockets
Première édition - 1984-11-15
CDU 621643.413 : 678.742.3 Réf. no : ISO 7279-1984 (F)
raccord de tuyauterie, canalisation avec pression, tube en matière plastique, polypropylène, emboîture, dimension,
Descripteurs : tuyauterie,
système métrique.
Prix basé sur 3 pages
---------------------- Page: 1 ----------------------
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est confiée aux comités techniques de I’ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
créé à cet effet. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec I’ISO, participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requièrent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 7279 a été élaborée par le comité technique ISO/TC 138,
Tubes, raccords et robinetterie en matières plastiques pour le transport des fluides.
0 Organisation internationale de normalisation, 1984
0
Imprimé en Suisse
---------------------- Page: 2 ----------------------
NORME INTERNATIONALE OS0 72794984 (F)
Raccords en polypropylène (PP) à emboîtures pour tubes
sous pression - Emboîtements à souder par fusion au
moyen d’outils chauffés - Série métrique - Dimensions
des emboîtures
1 Objet
La présente Norme internationale fixe les dimensions d’emboî-
tements des raccords en polypropylène (PP) destinés à être
assemblés par fusion, au moyen d’outils chauffés, aux tubes en
polypropylène sous pression.
2 Domaine d’application
La présente Norme internationale s’applique aux raccords en
polypropylène (PP) à emboîtures lisses, destinés à être assem-
blés par fusion, au moyen d’outils chauffés, aux tubes en poly-
propylène sous pression pour le transport des fluides.

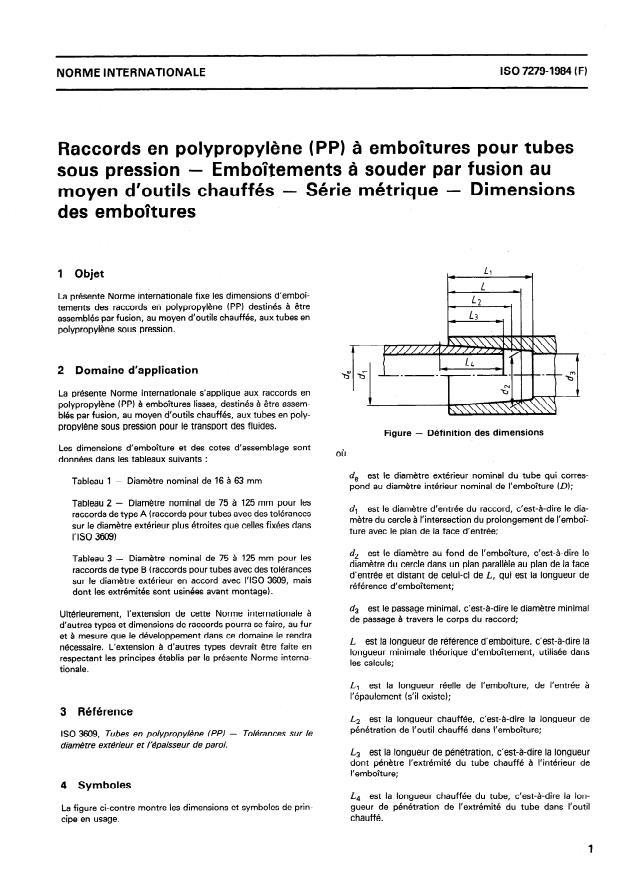

Figure - Définition des dimensions
Les dimensions d’emboîture et des cotes d’assemblage sont
où
données dans les tableaux suivants :
de est le diamètre extérieur nominal du tube qui corres-
Tableau 1 - Diamètre nominal de 16 à 63 mm
pond au diamètre intérieur nominal de I’emboîture (0);
Tableau 2 - Diamètre nominal de 75 à 125 mm pour les
dl est le diamètre d’entrée du raccord, c’est-à-dire le dia-
raccords de type A (raccords pour tubes avec des tolérances
mètre du cercle à l’intersection du prolongement de I’emboî-
sur le diamètre extérieur plus étroites que celles fixées dans
ture avec le plan de la face d’entrée;
I’ISO 3609)
d2 est le diamètre au fond de I’emboîture, c’est-à-dire le
Tableau 3 - Diamétre nominal de 75 à 125 mm pour les
diamètre du cercle dans un plan parallèle au plan de la face
raccords de type B (raccords pour tubes avec des tolérances
d’entrée et distant de celui-ci de L, qui est la longueur de
sur le diamètre extérieur en accord avec I’ISO 3669, mais
référence d’emboîtement;
dont les extrémités sont usinées avant montage).
d3 est le passage minimal, c’est-à-dire le diamètre minimal
Ultérieurement, l’extension de cette Norme internationale à
de passage à travers le corps du raccord;
d’autres types et dimensions de raccords pourra se faire, au fur
et à mesure que le développement dans ce domaine le rendra
L est la longueur de référence d’emboîture, c’est-à-dire la
nécessaire. L’extension à d’autres types devrait être faite en
longueur minimale théorique d’emboîtement, utilisée dans
respectant les principes établis par la présente Norme interna-
les calcu 1s;
tionale.
L, est la longueur réelle de I’emboîture, de l’entrée à
l’épaulement (s’il existe);
3 Référence
L2 est la longueur chauffée, c’est-à-dire la longueur de
pénétration de l’outil chauffé dans I’emboîture;
ISO 3669, Tubes en polyprop ylène (PP) - Tolérances sur le
diamètre extérieur et l’épaisseur de paroi.
L3 est la longueur de pénétration, c’est-à-dire la longueur
dont pénètre l’extrémité du tube chauffé à I?ntérieur de
I’emboîture;
4 Symboles
L4 est la longueur chauffée du tube, c’est-à-dire la lon-
La figure ci-contre montre les dimensions et symboles de prin- gueur de pénétration de l’extrémité du tube dans l’outil
chauffé.
cipe en usage.
1
---------------------- Page: 3 ----------------------
60 72794984 (FI
5 Définitions 6.3 Emboîtures de diamètre nominal de 75 à
125 mm
5.1 diamètre intérieur moyen : A une position donnée
II existe deux séries de raccords pour ces diamètres correspon-
dans I’emboîture; moyenne ar
...
Norme internationale
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION.ME~YHAPQ&HAR OPI-AHM3AuMR n0 CTAH~APTM3ALWl.ORGANISATlON INTERNATIONALE DE NORMALISATION
Raccords en polypropylène (PP) à emboîtures pour tubes
sous pression - Emboîtements à souder par fusion au
moyen d’outils chauffés - Série métrique - Dimensions
des emboîtures
Polypropylene (FP) fittings for pipes under pressure - Sockets for fusion using heated tools - Metric series - Dimensions of
sockets
Première édition - 1984-11-15
CDU 621643.413 : 678.742.3 Réf. no : ISO 7279-1984 (F)
raccord de tuyauterie, canalisation avec pression, tube en matière plastique, polypropylène, emboîture, dimension,
Descripteurs : tuyauterie,
système métrique.
Prix basé sur 3 pages
---------------------- Page: 1 ----------------------
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est confiée aux comités techniques de I’ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
créé à cet effet. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec I’ISO, participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requièrent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 7279 a été élaborée par le comité technique ISO/TC 138,
Tubes, raccords et robinetterie en matières plastiques pour le transport des fluides.
0 Organisation internationale de normalisation, 1984
0
Imprimé en Suisse
---------------------- Page: 2 ----------------------
NORME INTERNATIONALE OS0 72794984 (F)
Raccords en polypropylène (PP) à emboîtures pour tubes
sous pression - Emboîtements à souder par fusion au
moyen d’outils chauffés - Série métrique - Dimensions
des emboîtures
1 Objet
La présente Norme internationale fixe les dimensions d’emboî-
tements des raccords en polypropylène (PP) destinés à être
assemblés par fusion, au moyen d’outils chauffés, aux tubes en
polypropylène sous pression.
2 Domaine d’application
La présente Norme internationale s’applique aux raccords en
polypropylène (PP) à emboîtures lisses, destinés à être assem-
blés par fusion, au moyen d’outils chauffés, aux tubes en poly-
propylène sous pression pour le transport des fluides.
Figure - Définition des dimensions
Les dimensions d’emboîture et des cotes d’assemblage sont
où
données dans les tableaux suivants :
de est le diamètre extérieur nominal du tube qui corres-
Tableau 1 - Diamètre nominal de 16 à 63 mm
pond au diamètre intérieur nominal de I’emboîture (0);
Tableau 2 - Diamètre nominal de 75 à 125 mm pour les
dl est le diamètre d’entrée du raccord, c’est-à-dire le dia-
raccords de type A (raccords pour tubes avec des tolérances
mètre du cercle à l’intersection du prolongement de I’emboî-
sur le diamètre extérieur plus étroites que celles fixées dans
ture avec le plan de la face d’entrée;
I’ISO 3609)
d2 est le diamètre au fond de I’emboîture, c’est-à-dire le
Tableau 3 - Diamétre nominal de 75 à 125 mm pour les
diamètre du cercle dans un plan parallèle au plan de la face
raccords de type B (raccords pour tubes avec des tolérances
d’entrée et distant de celui-ci de L, qui est la longueur de
sur le diamètre extérieur en accord avec I’ISO 3669, mais
référence d’emboîtement;
dont les extrémités sont usinées avant montage).
d3 est le passage minimal, c’est-à-dire le diamètre minimal
Ultérieurement, l’extension de cette Norme internationale à
de passage à travers le corps du raccord;
d’autres types et dimensions de raccords pourra se faire, au fur
et à mesure que le développement dans ce domaine le rendra
L est la longueur de référence d’emboîture, c’est-à-dire la
nécessaire. L’extension à d’autres types devrait être faite en
longueur minimale théorique d’emboîtement, utilisée dans
respectant les principes établis par la présente Norme interna-
les calcu 1s;
tionale.
L, est la longueur réelle de I’emboîture, de l’entrée à
l’épaulement (s’il existe);
3 Référence
L2 est la longueur chauffée, c’est-à-dire la longueur de
pénétration de l’outil chauffé dans I’emboîture;
ISO 3669, Tubes en polyprop ylène (PP) - Tolérances sur le
diamètre extérieur et l’épaisseur de paroi.
L3 est la longueur de pénétration, c’est-à-dire la longueur
dont pénètre l’extrémité du tube chauffé à I?ntérieur de
I’emboîture;
4 Symboles
L4 est la longueur chauffée du tube, c’est-à-dire la lon-
La figure ci-contre montre les dimensions et symboles de prin- gueur de pénétration de l’extrémité du tube dans l’outil
chauffé.
cipe en usage.
1
---------------------- Page: 3 ----------------------
60 72794984 (FI
5 Définitions 6.3 Emboîtures de diamètre nominal de 75 à
125 mm
5.1 diamètre intérieur moyen : A une position donnée
II existe deux séries de raccords pour ces diamètres correspon-
dans I’emboîture; moyenne ar
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
