ISO 7721:1983

Countersunk head screws — Head configuration and gauging

Specifies the characteristics of products with thread sizes from M 1,6 up to and including M 20; it recommends a gauging method for the dimensions laid down in the respective product standards; the annex contains the calculation basis

Vis à tête fraisée — Configuration de la tête et vérification par calibre

La présente Norme internationale spécifie les configurations de tête des vis à tête fraisée fendue et à empreinte, et recommande une méthode de vérification par calibre des dimensions de tête fixées dans les normes de produit correspondantes.

General Information

• Status: Published
• Publication Date: 31-Aug-1983
• ICS: 21.060.10 - Bolts, screws, studs
• Technical Committee: ISO/TC 2/SC 11 - Fasteners with metric external thread
• Drafting Committee: ISO/TC 2/SC 11 - Fasteners with metric external thread
• Current Stage: 9093 - International Standard confirmed
• Start Date: 10-Jul-2024
• Completion Date: 12-Feb-2026

Overview

ISO 7721:1983 - "Countersunk head screws - Head configuration and gauging" defines the head geometry and verification method for metric countersunk head screws with thread sizes M1.6 through M20. The standard covers both slotted (fendue) and recessed (à empreinte) countersunk screw heads and recommends a gauging method to check the head dimensions specified in the applicable product standards. An annex provides the calculation basis used to derive gauging limits.

Key topics

• Scope: Applies to countersunk head screws with thread diameters from M1.6 to M20; intended to be used alongside the corresponding product standards that set head dimensions.
• Head configuration: Defines theoretical and real maximum/minimum head diameters (dk), head height (k/h), and related dimensional limits for different nominal thread sizes.

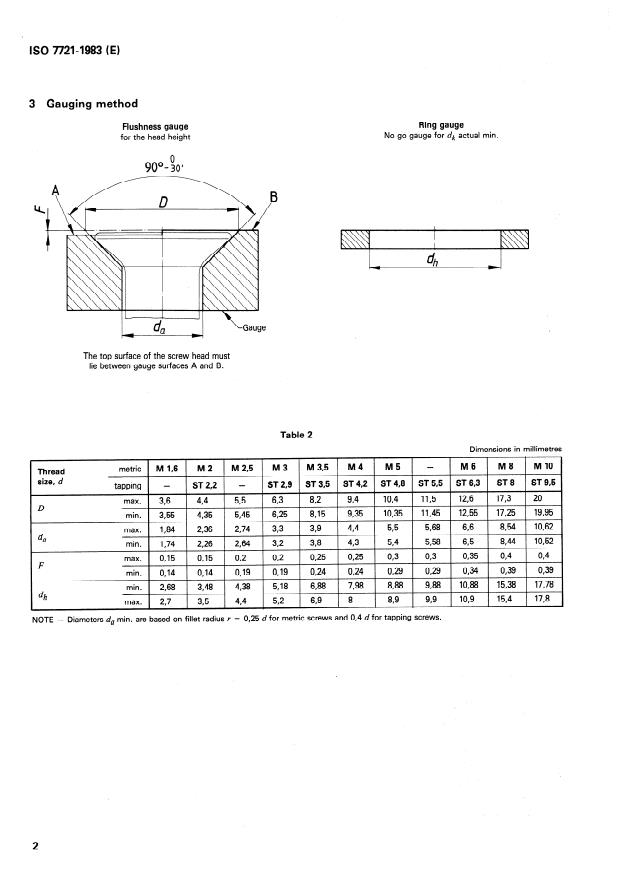

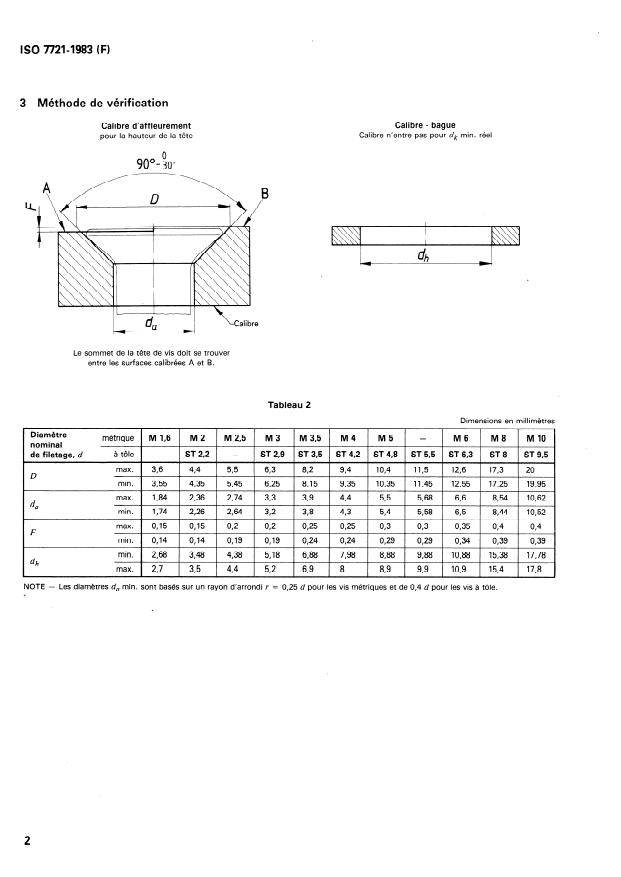

• Gauging methods: Recommends ring gauges / flush gauges ("calibre - bague" and "calibre d’affleurement") and describes how the screw head must sit between calibrated surfaces during verification.
• Tolerances and clearances: Uses parameters such as the flush-tolerance F and minimum punch/matrix clearance C in the calculation of real head diameters.
• Calculation basis (Annex): Presents the geometric assumptions and formulae used to convert theoretical dimensions to real gauging limits - for example:
  • dk_max_real = dk_max_theoretical − 1.66 × (F + C)
  • dk_min_real derived consistently from dk_max values and tolerance F
  • Angle and trigonometric factors (sec 45°, tan 22°30') used in the derivation

Applications

• Production and quality control of countersunk head screws: use ISO 7721 to set and verify head dimensions during manufacturing.
• Gauge design and procurement: informing the design and acceptance criteria for ring gauges and flush-check fixtures.
• Incoming inspection and supplier verification for fasteners used in mechanical assemblies where head seating and flushness are critical.
• Engineering and specification: ensures component designers and fastener engineers select screws that will sit flush and meet interchangeability requirements.

Who should use it

• Fastener manufacturers and toolmakers
• Quality assurance/inspection teams and metrology labs
• Design engineers specifying countersunk fasteners
• Procurement and standards coordinators in industries using metric fasteners (automotive, aerospace, machinery, electronics)

Related standards

• Product-specific fastener standards that define thread and head dimensions (to be used in conjunction with ISO 7721)
• ISO committee reference: developed by ISO/TC 2 (Fasteners)

Keywords: ISO 7721:1983, countersunk head screws, head configuration, gauging, screw head dimensions, metric screws M1.6–M20, ring gauge, tolerance calculation, fastener inspection.

Standards Content (Sample)

International Standard
INTERNATIONAL ORGANIZATION FOR STANDARDIZATIONWE~YHAPO~HAfl OPI-AHH3AUMR l-l0 CTAHjJAPTH3AtJHM@ORGANISATION INTERNATIONALE DE NORMALISATION
- Head configuration and
Countersunk head screws
gauging
Vis ~3 t6te fraishe - Configuration de Ia t&te et v&ification par calibre
First edition - 1983-09-15
UDC 621 n 8.091 .6 Ref. No. OS0 77214983 (E)
fasteners, screws, countersunk head screws, dimensions.
Descriptors :
Price based on 3 pages

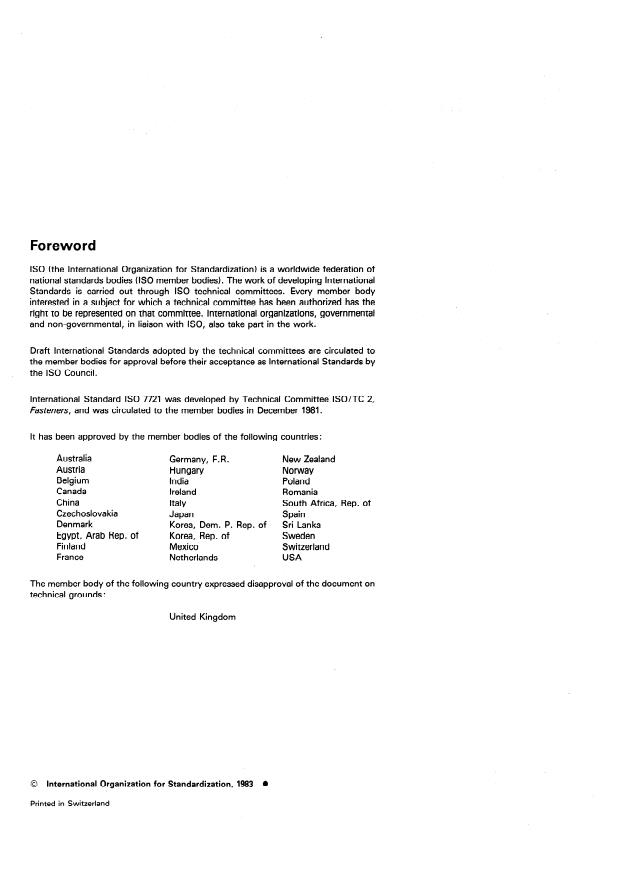

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of
national Standards bodies (ISO member bedies). The work of developing International
Standards is carried out through ISO technical committees. Every member body
interested in a subject for which a technical committee has been authorized has the
right to be represented on that committee. International organizations, governmental
and non-governmental, in liaison with ISO, also take patt in the work.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the ISO Council.
International Standard ISO 7721 was ‘developed by Technical Committee ISO/TC 2,
Fasteners, and was circulated to the member bodies in December 1981.
lt has been approved by the member bodies of the following countries:
Australia Germany, F. R. New Zealand
Austria Norway
Hungary
Belgium lndia Poland
Romania
Canada Ireland
China Italy South Africa, Rep. of
Spain
Czechoslovakia Japan
Denmark Korea, Dem. P. Rep. of Sri Lanka
Sweden
Egypt, Arab Rep. of Korea, Rep. of
Finland Mexico Switzerland
USA
France Netherlands
document
The member body of the followi country expressed disapproval of the
w
technical grounds :
United Kingdom
0 International Organization for Standardkation, 1983
Printed in Switzerland
INTERNATIONAL STANDARD ISO 77214983 (E)
Countersunk head screws - Head configuration and
gauging
1 Scope and field of application
This International Standard specifies the characteristics of head configurations of slotted and recessed countersunk head screws, and
recommends a gauging method for the head dimensions laid down in the respective product Standards.
2 Head configuration
dk actual max.
.- XI
dk actual min.
Table 1
Dimensions in millimetres
metric M1,6 M2 M2,5 M3 M3,5 M4 M5 - M 6 M 8 M 10 M 12 M 14 M 16 M 18 M 20
Thread
ST ST ST ST ST ST ST ST ST
size, d tapping -
2,2 - 2,9 3,5 4,2 4,8 5,5 6,3 8 9,5 - - - - -
max. 3,6 4,4 5,5 6,3 8,2 9,4 IO,4 11,5 12,6 17,3 20 24 28 32 36 40
theoretical
min. 3,3 4,l 5,l 5,9 7,7 8,9 9,8 10,9 11,9 16,5 19,2 23,l 27 30,8 34,7 38,5
dk
max. 3 3,8 4,7 5,5 7,3 8,4 9,3 IO,3 11,3 15,8 18,3 22 25,5 29 32,5 36
actual
min. 2,7 3,5 4,4 5,2 6,9 8 8,9 9,9 IO,9 15,4 17,8 21,5 25 28,5 31,9 35,4
F m
...

Norme internationale
INTERNATIONAL ORGANIZATION FOR STANDARDIZATIONWEWlYHAPO~HAR OPTAHMJAl.lMR Il0 CTAH~APTl+l3AllMMWRGANISATION INTERNATIONALE DE NORMALISATION
- Configuration de la tête et vérification
Vis à tête fraisée
par calibre
- Head configuration and gauging
Countersunk head screws
Première édition - 19834945
Réf. no : ISO 7721-1983 (F)
CDU 621.88.091.6
Descripteurs : élément de fixation, vis, vis à tête fraisée, dimensions.
Prix basé sur 3 pages

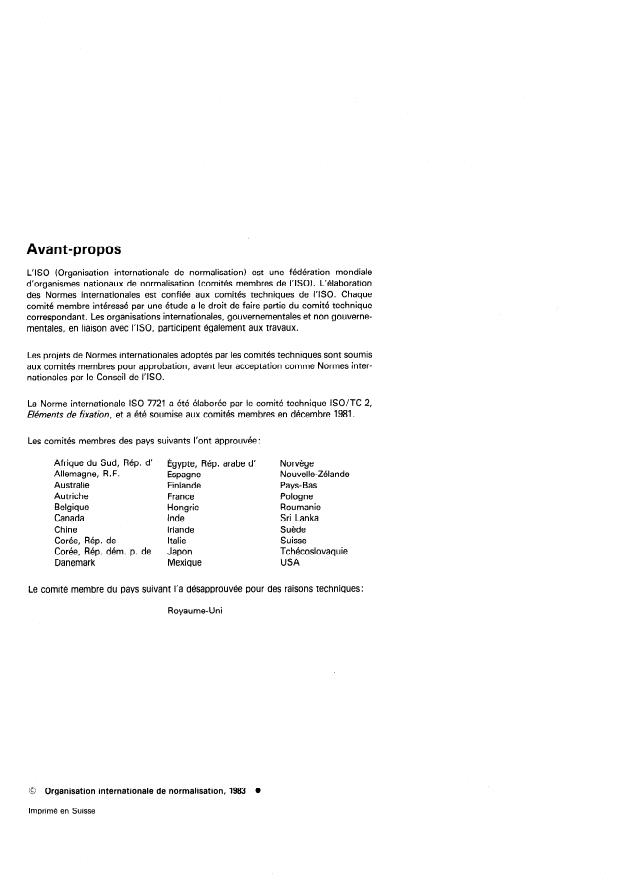

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est confiée aux comités techniques de I’ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
correspondant. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec I’ISO, participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO.
La Norme internationale ISO 7721 a été élaborée par le comité technique ISO/TC 2,
&ments de fixation, et a été soumise aux comités membres en décembre 1981.
Les comités membres des pays suivants l’ont approuvée:
Afrique du Sud, Rép. d’ Norvège
Égypte, Rép. arabe d’
Allemagne, R. F.
Espagne Nouvelle-Zélande
Australie Finlande Pays-Bas
Autriche France Pologne
Belgique Roumanie
Hongrie
Canada Inde Sri Lanka
Chine Irlande Suède
Corée, Rép. de Italie Suisse
Corée, Rép. dém. p. de Tchécoslovaquie
Japon
Danemark Mexique USA
Le comité membre du pays suivant l’a désapprouvée pour des raisons techniques:
Royaume-Uni
0 Organisation internationale de normalisation, 1983
Imprimé en Suisse
NORME INTERNATIONALE ISO 77214983 (F)
- Configuration de la tête et vérification
Vis à tête fraisée
par calibre
1 Objet et domaine d’application
La présente Norme internationale spécifie les configurations de tête des vis à tête fraisée fendue et à empreinte, et recommande une
méthode de vérification par calibre des dimensions de tête fixées dans les normes de produit correspondantes.
2 Configuration de la tête
dk max. théorique
dk min. théorique
Tableau 1
Dimensions en millimètres
métrique Ml,6 M2 M2,5 M3 M3,5 M4 M5 - M6 M8 Ml0 Ml2 Ml4 Ml6 Ml8 M20
Diamètre
nominal de
à tôle - 2”: - ti 3”: 4: fi 5”: ti s8T 9”: _ _ _ _ _
filetage, d
I I I I I I I I
max. 3,6 4,4 5,5 6,3 8,2 9,4 10,4 Il,5 12,6 l7,3 20 24 28 32 36 40
théorique
min. 3,3 4,l 5,1 5,9 7,7 8,9 9,8 10,9 11,9 16,5 19,2 23,l 27 30,8 34,7 38,5
dk
max. 3 3,8 4,7 5,5 7,3 8,4 9,3 10,3 Il,3 15,8 18,3 22 25,5 29 32,5 36
réel
min. 2,7 3,5 4,4 5,2 6,9 8 8,9 9,9 10,9 15,4 17,8 21,5 25 28,5 31,
...

Norme internationale
INTERNATIONAL ORGANIZATION FOR STANDARDIZATIONWEWlYHAPO~HAR OPTAHMJAl.lMR Il0 CTAH~APTl+l3AllMMWRGANISATION INTERNATIONALE DE NORMALISATION
- Configuration de la tête et vérification
Vis à tête fraisée
par calibre
- Head configuration and gauging
Countersunk head screws
Première édition - 19834945
Réf. no : ISO 7721-1983 (F)
CDU 621.88.091.6
Descripteurs : élément de fixation, vis, vis à tête fraisée, dimensions.
Prix basé sur 3 pages
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est confiée aux comités techniques de I’ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
correspondant. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec I’ISO, participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO.
La Norme internationale ISO 7721 a été élaborée par le comité technique ISO/TC 2,
&ments de fixation, et a été soumise aux comités membres en décembre 1981.
Les comités membres des pays suivants l’ont approuvée:
Afrique du Sud, Rép. d’ Norvège
Égypte, Rép. arabe d’
Allemagne, R. F.
Espagne Nouvelle-Zélande
Australie Finlande Pays-Bas
Autriche France Pologne
Belgique Roumanie
Hongrie
Canada Inde Sri Lanka
Chine Irlande Suède
Corée, Rép. de Italie Suisse
Corée, Rép. dém. p. de Tchécoslovaquie
Japon
Danemark Mexique USA
Le comité membre du pays suivant l’a désapprouvée pour des raisons techniques:
Royaume-Uni
0 Organisation internationale de normalisation, 1983
Imprimé en Suisse
NORME INTERNATIONALE ISO 77214983 (F)
- Configuration de la tête et vérification
Vis à tête fraisée
par calibre
1 Objet et domaine d’application
La présente Norme internationale spécifie les configurations de tête des vis à tête fraisée fendue et à empreinte, et recommande une
méthode de vérification par calibre des dimensions de tête fixées dans les normes de produit correspondantes.
2 Configuration de la tête
dk max. théorique
dk min. théorique
Tableau 1
Dimensions en millimètres
métrique Ml,6 M2 M2,5 M3 M3,5 M4 M5 - M6 M8 Ml0 Ml2 Ml4 Ml6 Ml8 M20
Diamètre
nominal de
à tôle - 2”: - ti 3”: 4: fi 5”: ti s8T 9”: _ _ _ _ _
filetage, d
I I I I I I I I
max. 3,6 4,4 5,5 6,3 8,2 9,4 10,4 Il,5 12,6 l7,3 20 24 28 32 36 40
théorique
min. 3,3 4,l 5,1 5,9 7,7 8,9 9,8 10,9 11,9 16,5 19,2 23,l 27 30,8 34,7 38,5
dk
max. 3 3,8 4,7 5,5 7,3 8,4 9,3 10,3 Il,3 15,8 18,3 22 25,5 29 32,5 36
réel
min. 2,7 3,5 4,4 5,2 6,9 8 8,9 9,9 10,9 15,4 17,8 21,5 25 28,5 31,
...
