ISO 15236-1:2016

Steel cord conveyor belts — Part 1: Design, dimensions and mechanical requirements for conveyor belts for general use

ISO 15236-1:2016 specifies the performance and constructional requirements applicable to conveyor belts having steel cords in the longitudinal direction as reinforcement. The requirements for construction given in Clause 6 apply to the design of single belts, as well as the design of complete type series such as those covered in ISO 15236‑2.

Courroies transporteuses à câbles d'acier — Partie 1: Exigences de conception, de dimensions et mécaniques des courroies transporteuses à usage général

ISO 15236-1:2016 spécifie les exigences de performance et de construction applicables aux courroies transporteuses à câbles d'acier placés dans le sens longitudinal en tant qu'armature. Les exigences de construction données dans l'Article 6 s'appliquent à la conception des courroies simples, ainsi qu'à la conception des séries de type complet telles que celles décrites dans l'ISO 15236‑2.

General Information

• Status: Published
• Publication Date: 09-Oct-2016
• ICS: 53.040.20 - Components for conveyors
• Technical Committee: ISO/TC 41/SC 3 - Conveyor belts
• Drafting Committee: ISO/TC 41/SC 3 - Conveyor belts
• Current Stage: 9093 - International Standard confirmed
• Completion Date: 21-Apr-2022

Relations

• Revises: ISO 15236-1:2005 - Steel cord conveyor belts — Part 1: Design, dimensions and mechanical requirements for conveyor belts for general use
• Effective Date: 28-Nov-2015
• Consolidated By: ISO 17225-6:2021 - Solid biofuels — Fuel specifications and classes — Part 6: Graded non-woody pellets
• Effective Date: 06-Jun-2022

Standards Content (Sample)

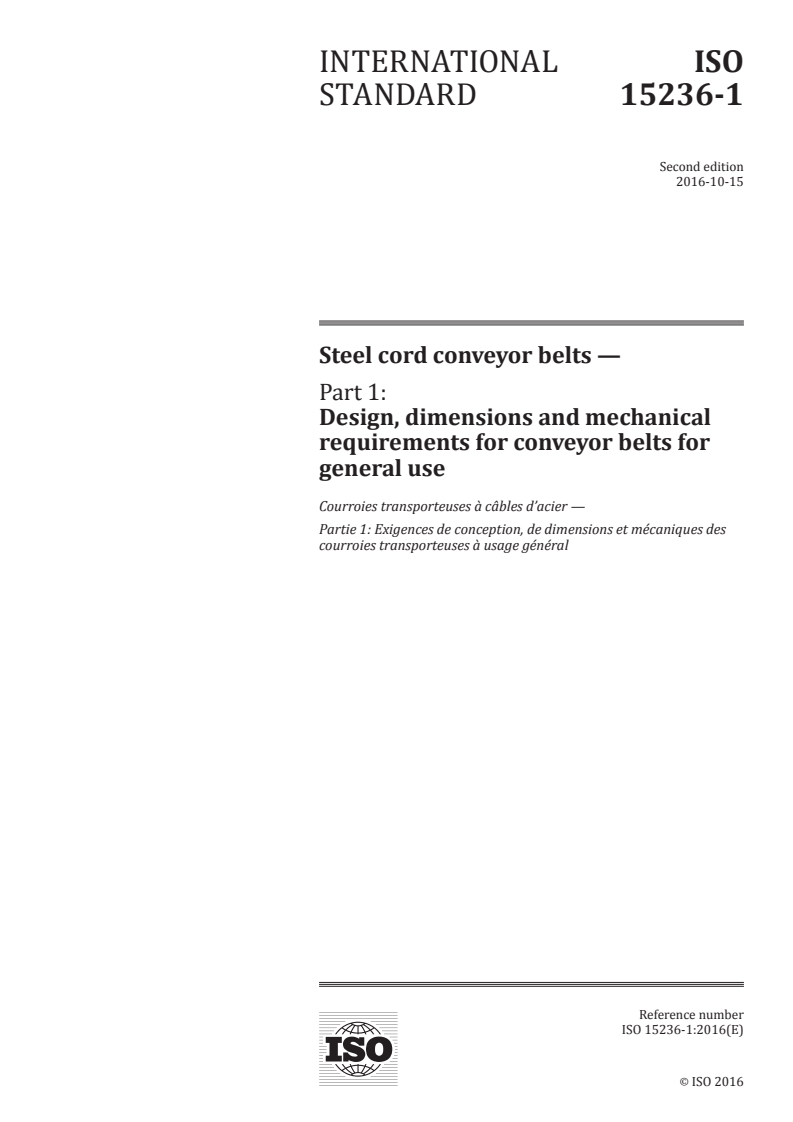

INTERNATIONAL ISO
STANDARD 15236-1
Second edition
2016-10-15
Steel cord conveyor belts —
Part 1:
Design, dimensions and mechanical
requirements for conveyor belts for
general use
Courroies transporteuses à câbles d’acier —
Partie 1: Exigences de conception, de dimensions et mécaniques des
courroies transporteuses à usage général
Reference number
ISO 15236-1:2016(E)
ISO 2016
---------------------- Page: 1 ----------------------
ISO 15236-1:2016(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2016, Published in Switzerland

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form

or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior

written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of

the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. [phone]
Fax [phone]
[e-mail]
www.iso.org
ii © ISO 2016 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 15236-1:2016(E)

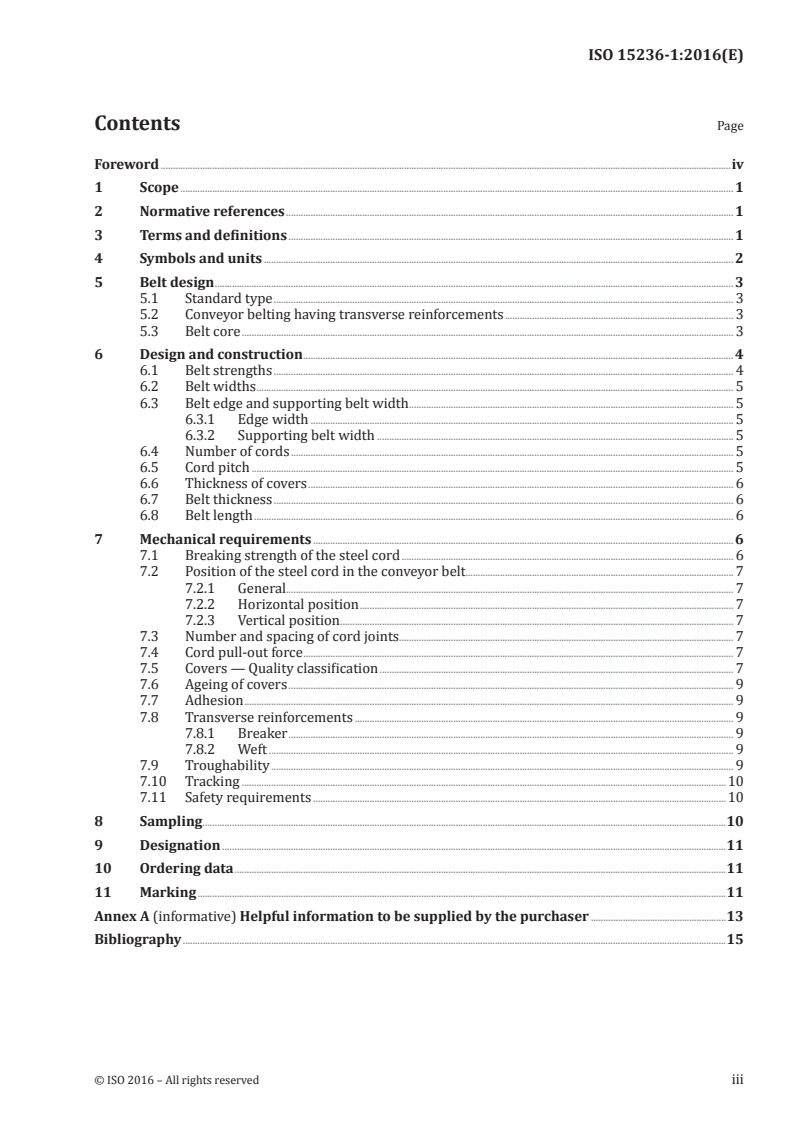

Contents Page

Foreword ........................................................................................................................................................................................................................................iv

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Symbols and units ............................................................................................................................................................................................... 2

5 Belt design ................................................................................................................................................................................................................... 3

5.1 Standard type ........................................................................................................................................................................................... 3

5.2 Conveyor belting having transverse reinforcements ............................................................................................. 3

5.3 Belt core ........................................................................................................................................................................................................ 3

6 Design and construction ............................................................................................................................................................................... 4

6.1 Belt strengths ........................................................................................................................................................................................... 4

6.2 Belt widths .................................................................................................................................................................................................. 5

6.3 Belt edge and supporting belt width .................................................................................................................................... 5

6.3.1 Edge width ............................................................................................................................................................................ 5

6.3.2 Supporting belt width ................................................................................................................................................. 5

6.4 Number of cords .................................................................................................................................................................................... 5

6.5 Cord pitch .................................................................................................................................................................................................... 5

6.6 Thickness of covers ............................................................................................................................................................................. 6

6.7 Belt thickness ........................................................................................................................................................................................... 6

6.8 Belt length ................................................................................................................................................................................................... 6

7 Mechanical requirements ........................................................................................................................................................................... 6

7.1 Breaking strength of the steel cord ....................................................................................................................................... 6

7.2 Position of the steel cord in the conveyor belt............................................................................................................. 7

7.2.1 General...................................................................................................................................................................................... 7

7.2.2 Horizontal position ........................................................................................................................................................ 7

7.2.3 Vertical position ................................................................................................................................................................ 7

7.3 Number and spacing of cord joints ......... ............................................................................................................................... 7

7.4 Cord pull-out force ............................................................................................................................................................................... 7

7.5 Covers — Quality classification ................................................................................................................................................ 7

7.6 Ageing of covers ..................................................................................................................................................................................... 9

7.7 Adhesion ....................................................................................................................................................................................................... 9

7.8 Transverse reinforcements .......................................................................................................................................................... 9

7.8.1 Breaker ..................................................................................................................................................................................... 9

7.8.2 Weft ............................................................................................................................................................................................. 9

7.9 Troughability ............................................................................................................................................................................................ 9

7.10 Tracking .....................................................................................................................................................................................................10

7.11 Safety requirements ........................................................................................................................................................................10

8 Sampling .....................................................................................................................................................................................................................10

9 Designation .............................................................................................................................................................................................................11

10 Ordering data ........................................................................................................................................................................................................11

11 Marking .......................................................................................................................................................................................................................11

Annex A (informative) Helpful information to be supplied by the purchaser .......................................................13

Bibliography .............................................................................................................................................................................................................................15

© ISO 2016 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 15236-1:2016(E)

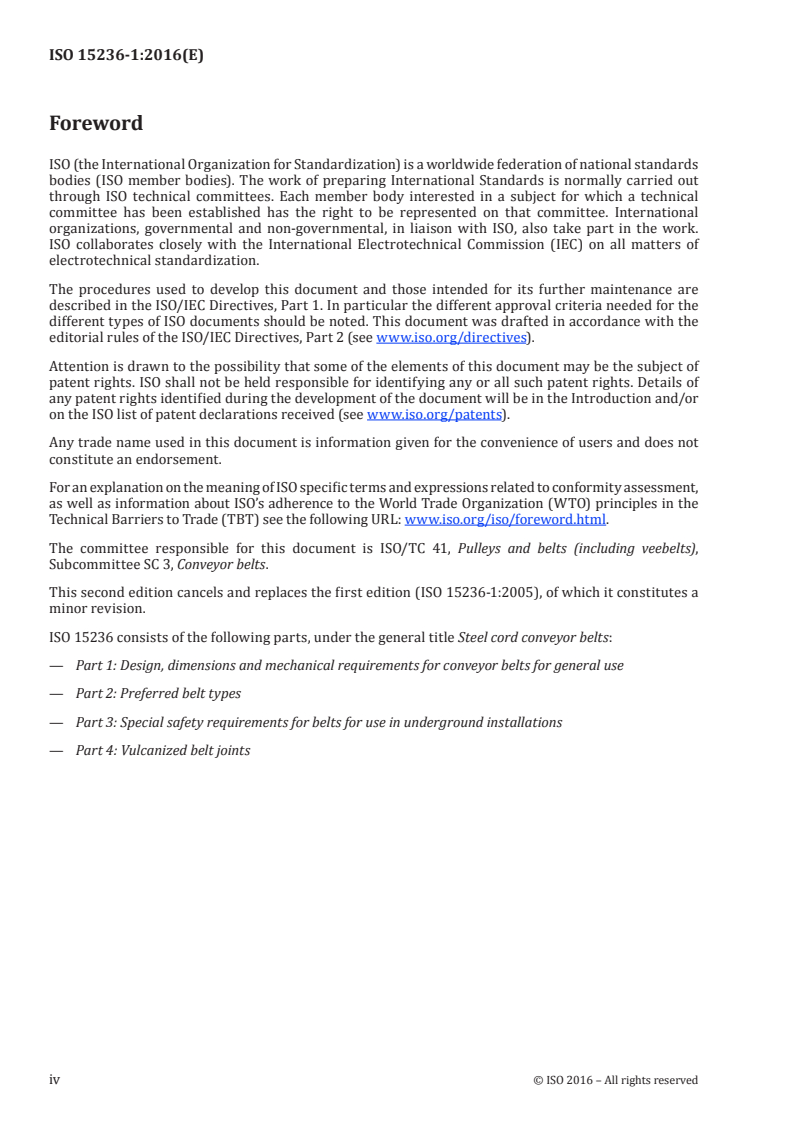

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www.iso.org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation on the meaning of ISO specific terms and expressions related to conformity assessment,

as well as information about ISO’s adherence to the World Trade Organization (WTO) principles in the

Technical Barriers to Trade (TBT) see the following URL: www.iso.org/iso/foreword.html.

The committee responsible for this document is ISO/TC 41, Pulleys and belts (including veebelts),

Subcommittee SC 3, Conveyor belts.

This second edition cancels and replaces the first edition (ISO 15236-1:2005), of which it constitutes a

minor revision.

ISO 15236 consists of the following parts, under the general title Steel cord conveyor belts:

— Part 1: Design, dimensions and mechanical requirements for conveyor belts for general use

— Part 2: Preferred belt types

— Part 3: Special safety requirements for belts for use in underground installations

— Part 4: Vulcanized belt joints
iv © ISO 2016 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 15236-1:2016(E)
Steel cord conveyor belts —
Part 1:
Design, dimensions and mechanical requirements for
conveyor belts for general use
1 Scope

This part of ISO 15236 specifies the performance and constructional requirements applicable to

conveyor belts having steel cords in the longitudinal direction as reinforcement. The requirements for

construction given in Clause 6 apply to the design of single belts, as well as the design of complete type

series such as those covered in ISO 15236-2.
2 Normative references

The following documents, in whole or in part, are normatively referenced in this document and are

indispensable for its application. For dated references, only the edition cited applies. For undated

references, the latest edition of the referenced document (including any amendments) applies.

ISO 37, Rubber, vulcanized or thermoplastic — Determination of tensile stress-strain properties

ISO 188, Rubber, vulcanized or thermoplastic — Accelerated ageing and heat resistance tests

ISO 284, Conveyor belts — Electrical conductivity — Specification and test method

ISO 340, Conveyor belts — Laboratory scale flammability characteristics — Requirements and test method

ISO 703, Conveyor belts — Transverse flexibility (troughability) — Test method

ISO 4649, Rubber, vulcanized or thermoplastic — Determination of abrasion resistance using a rotating

cylindrical drum device

ISO 7590, Steel cord conveyor belts — Methods for the determination of total thickness and cover thickness

ISO 7622-2, Steel cord conveyor belts — Longitudinal traction test — Part 2: Measurement of tensile

strength

ISO 7623, Steel cord conveyor belts — Cord-to-coating bond test — Initial test and after thermal treatment

ISO 8094, Steel cord conveyor belts — Adhesion strength test of the cover to the core layer

ISO 10247, Conveyor belts — Characteristics of covers — Classification
ISO 15236-2, Steel cord conveyor belts — Part 2: Preferred belt types

EN 12882, Conveyor belts for general purpose use — Electrical and flammability safety requirements

EN 13827, Steel cord conveyor belts — Determination of the lateral and vertical displacement of steel cords

3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
© ISO 2016 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 15236-1:2016(E)
3.1
edge width
thickness of rubber between the outer cord and the belt edge
Note 1 to entry: See Figure 1.
3.2
breaker

transverse reinforcement in the conveyor belt, normally of a textile material, attached both above

and below, or either above or below, the layer of longitudinal cords at a distance of at least 1 mm and

considered to be part of the cover
[SOURCE: ISO 7590:2009, 2.1, modified.]
Note 1 to entry: See Figure 2.
3.3
weft

transverse reinforcement in the conveyor belt, normally of steel wires, attached both above and below,

or either above or below, the layer of longitudinal cords at a distance of less than 1 mm and considered

to be part of the belt core
[SOURCE: ISO 7590:2009, 2.2, modified.]
Note 1 to entry: See Figure 3.
4 Symbols and units
Table 1 — Symbols and units
Symbol Explanation Unit
B Belt width mm
F Pull-out force of cord per cord length N/mm
F Breaking strength of cord taken from cured belt kN
F Pull-out force of cord per cord length — after thermal treatment N/mm
K Minimum (nominal) breaking strength per width of belt N/mm
b Calculated edge width mm
b Supporting belt width mm
d Cord diameter mm
F Deflection (troughability) mm
h Median cord height according to EN 13827 mm
n Number of cords —
s Belt thickness mm
s Cover thickness carrying side mm
s Cover thickness pulley side mm
s Thickness of layer between breaker and layer of longitudinal cords mm
s Thickness of layer between weft and layer of longitudinal cords mm
s Thickness of belt core mm
t Cord pitch mm
2 © ISO 2016 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 15236-1:2016(E)
Table 1 (continued)
Symbol Explanation Unit
Δh Number of cords positioned within a range of h ≦ 1 mm as a percentage of %
1 m
the total number of cords
Δh Number of cords positioned within a range of h of from >1,0 mm to 1,5 mm %
2 m
and expressed as a percentage of the total number of cords
Δh Percentage of cords with h > 1,5 mm %
3 m
5 Belt design
5.1 Standard type

Conveyor belts conforming to this part of ISO 15236 contain steel cords surrounded by a layer of core

rubber. This belt core is protected on top and bottom by cover layers (see Figure 1).

5.2 Conveyor belting having transverse reinforcements

Requirements for steel cord conveyor belts having breakers are illustrated in Figure 2 and requirements

relating to weft are illustrated in Figure 3.
5.3 Belt core

The thickness of the belt core (carcass), s , for all belt types is defined as follows:

s = s − s − s
6 1 2 3
s = d.
Figure 1 — Cross section of standard belt
© ISO 2016 – All rights reserved 3
---------------------- Page: 7 ----------------------
ISO 15236-1:2016(E)
Key
1 breaker
Including the breaker.
≧1 mm.
s = d (see Table 1).
Figure 2 — Belt cross section with breaker
Key
1 weft
Above the weft.
Below the weft.
<1 mm.
Figure 3 — Belt cross section with weft
6 Design and construction
6.1 B
...

NORME ISO
INTERNATIONALE 15236-1
Deuxième édition
2016-10-15
Courroies transporteuses à câbles
d’acier —
Partie 1:
Exigences de conception, de
dimensions et mécaniques des
courroies transporteuses à usage
général
Steel cord conveyor belts —
Part 1: Design, dimensions and mechanical requirements for conveyor
belts for general use
Numéro de référence
ISO 15236-1:2016(F)
ISO 2016
---------------------- Page: 1 ----------------------
ISO 15236-1:2016(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2016, Publié en Suisse

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée

sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur

l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à

l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. [phone]
Fax [phone]
[e-mail]
www.iso.org
ii © ISO 2016 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 15236-1:2016(F)
Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

1 Domaine d’application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 2

4 Symboles et unités .............................................................................................................................................................................................. 2

5 Conception de la courroie ........................................................................................................................................................................... 3

5.1 Type standard .......................................................................................................................................................................................... 3

5.2 Courroies transporteuses comportant des armatures transversales ...................................................... 3

5.3 Carcasse de la courroie .................................................................................................................................................................... 3

6 Conception et construction ....................................................................................................................................................................... 4

6.1 Résistances de la courroie ............................................................................................................................................................. 4

6.2 Largeur de courroie ............................................................................................................................................................................ 5

6.3 Talon de la courroie et largeur câble à câble de la courroie ............................................................................ 5

6.3.1 Largeur de talon ............................................................................................................................................................... 5

6.3.2 Largeur câble à câble de la courroie ............................................................................................................... 5

6.4 Nombre de câbles ................................................................................................................................................................................. 5

6.5 Pas du câble ............................................................................................................................................................................................... 6

6.6 Épaisseur des revêtements........................................................................................................................................................... 6

6.7 Épaisseur de la courroie ................................................................................................................................................................. 6

6.8 Longueur de la courroie .................................................................................................................................................................. 6

7 Exigences mécaniques .................................................................................................................................................................................... 7

7.1 Résistance à la rupture du câble en acier ......................................................................................................................... 7

7.2 Position du câble en acier dans la courroie transporteuse ............................................................................... 7

7.2.1 Généralités ............................................................................................................................................................................ 7

7.2.2 Position horizontale ...................................................................................................................................................... 7

7.2.3 Position verticale ............................................................................................................................................................. 7

7.3 Nombre et espacement des jonctions de câble ........................................................................................................... 7

7.4 Force de traction du câble ............................................................................................................................................................. 7

7.5 Revêtements — Classification qualité ................................................................................................................................ 8

7.6 Vieillissement du revêtement .................................................................................................................................................... 9

7.7 Adhérence ................................................................................................................................................................................................... 9

7.8 Armature transversale ..................................................................................................................................................................10

7.8.1 Renfort ...................................................................................................................................................................................10

7.8.2 Trame ......................................................................................................................................................................................10

7.9 Aptitude à la mise en auge .........................................................................................................................................................10

7.10 Alignement ..............................................................................................................................................................................................11

7.11 Exigences de sécurité .....................................................................................................................................................................11

8 Échantillonnage ..................................................................................................................................................................................................11

9 Désignation .............................................................................................................................................................................................................11

10 Références à la commande......................................................................................................................................................................12

11 Marquage ...................................................................................................................................................................................................................12

Annexe A (informative) Renseignements utiles à fournir par l’acheteur ...................................................................14

Bibliographie ...........................................................................................................................................................................................................................16

© ISO 2016 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 15236-1:2016(F)
Avant-propos

L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes

nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est

en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.

L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents

critères d’approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.

iso.org/directives).

L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de

droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de

brevets reçues par l’ISO (voir www.iso.org/brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation

de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes de l’Organisation

mondiale du commerce (OMC) concernant les obstacles techniques au commerce (OTC), voir le lien

suivant: www.iso.org/iso/fr/avant-propos.html.

Le comité chargé de l’élaboration du présent document est l’ISO/TC 41, Poulies et courroies (y compris les

courroies trapézoïdales), sous-comité SC 3, Courroies transporteuses.

Cette deuxième édition annule et remplace la première édition (ISO 15236-1:2005), dont elle constitue

une révision mineure.

L’ISO 15236 comprend les parties suivantes, présentées sous le titre général Courroies transporteuses à

câbles d’acier:

— Partie 1: Exigences de conception, de dimensions et mécaniques des courroies transporteuses à

usage général
— Partie 2: Types de courroies recommandées

— Partie 3: Exigences de sécurité particulières aux courroies utilisées dans des installations souterraines

— Partie 4: Jonctions vulcanisées des courroies
iv © ISO 2016 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 15236-1:2016(F)
Courroies transporteuses à câbles d’acier —
Partie 1:
Exigences de conception, de dimensions et mécaniques des
courroies transporteuses à usage général
1 Domaine d’application

La présente partie de l’ISO 15236 spécifie les exigences de performance et de construction applicables

aux courroies transporteuses à câbles d’acier placés dans le sens longitudinal en tant qu’armature. Les

exigences de construction données dans l’Article 6 s’appliquent à la conception des courroies simples,

ainsi qu’à la conception des séries de type complet telles que celles décrites dans l’ISO 15236-2.

2 Références normatives

Les documents suivants, en tout ou partie, sont référencés de façon normative dans le présent document

et sont indispensables à son application. Pour les références datées, seule l’édition citée s’applique.

Pour les références non datées, la dernière édition du document de référence s’applique (y compris les

éventuels amendements).

ISO 37, Caoutchouc vulcanisé ou thermoplastique — Détermination des caractéristiques de contrainte —

déformation en traction

ISO 188, Caoutchouc vulcanisé ou thermoplastique — Essais de résistance au vieillissement accéléré et à

la chaleur

ISO 284, Courroies transporteuses — Conductibilité électrique — Spécification et méthode d’essai

ISO 340, Courroies transporteuses — Caractéristiques d’inflammabilité d’échelle de laboratoire —

Exigences et méthode d’essai

ISO 703, Courroies transporteuses — Flexibilité transversale (aptitude à la mise en auge) — Méthode d’essai

ISO 4649, Caoutchouc vulcanisé ou thermoplastique — Méthodes de détermination de l’épaisseur totale et

de l’épaisseur des revêtements

ISO 7590, Courroies transporteuses à câbles d’acier — Méthodes de détermination de l’épaisseur totale et

de l’épaisseur des revêtements

ISO 7622-2, Courroies transporteuses à câbles d’acier — Essai de traction dans le sens longitudinal —

Partie 2: Mesurage de la résistance à la rupture

ISO 7623, Courroies transporteuses à câbles d’acier — Adhérence des câbles dans l’enrobage — Essais à

l’état original et après traitement thermique

ISO 8094, Courroies transporteuses à câbles d’acier — Essai d’adhérence du revêtement à la couche de câbles

ISO 10247, Courroies transporteuses — Caractéristiques des revêtements — Classification

ISO 15236-2, Courroies transporteuses à câbles d’acier — Partie 2: Types de courroies recommandés

EN 12882, Courroies transporteuses à usage général — Prescriptions de sécurité électrique et protection

contre l’inflammabilité
© ISO 2016 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 15236-1:2016(F)

EN 13827, Courroies transporteuses à carcasse métallique — Détermination du déplacement latéral et

vertical des câbles d’acier
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions suivants s’appliquent.

3.1
largeur de talon
épaisseur de caoutchouc entre le câble extérieur et le bord de la courroie
Note 1 à l’article: Voir Figure 1.
3.2
renfort

armature transversale dans la courroie transporteuse, normalement constituée d’un matériau textile,

fixée à la fois au-dessus et en dessous, ou au-dessus ou en dessous, de la couche de câbles longitudinaux

à une distance minimale de 1 mm et considérée comme faisant partie intégrante du revêtement

[SOURCE: ISO 7590:2009, 2.1, modifiée.]
Note 1 à l’article: Voir Figure 2.
3.3
trame

armature transversale dans la courroie transporteuse, normalement constituée de câbles d’acier, fixée

à la fois au-dessus et en dessous, ou au-dessus ou en dessous, de la couche de câbles longitudinaux à une

distance inférieure à 1 mm et considérée comme faisant partie intégrante de la carcasse de la courroie

[SOURCE: ISO 7590:2009, 2.2, modifiée.]
Note 1 à l’article: Voir Figure 3.
4 Symboles et unités
Tableau 1 — Symboles et unités
Symbole Explication Unité
B Largeur de courroie mm
F Force d’extraction du câble par longueur de câble N/mm
F Résistance à la rupture du câble dans la courroie vulcanisée kN
Force d’extraction du câble par longueur de câble — après traitement
F N/mm
thermique
K Résistance minimale (nominale) à la rupture par largeur de courroie N/mm
b Largeur calculée du talon mm
b Largeur câble à câble de la courroie mm
d Diamètre du câble mm
F Flèche (aptitude à la mise en auge) mm
h Hauteur moyenne de câble selon l’EN 13827 mm
n Nombre de câbles —
s Épaisseur de courroie mm
s Épaisseur du revêtement porteur mm
s Épaisseur du revêtement rouleur mm

s Épaisseur de la couche entre le renfort et la couche de câbles longitudinaux mm

2 © ISO 2016 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 15236-1:2016(F)
Tableau 1 (suite)
Symbole Explication Unité
s Épaisseur de la couche entre la trame et la couche de câbles longitudinaux mm
s Épaisseur de la carcasse de la courroie mm
t Pas du câble mm
Δh Nombre de câbles positionnés avec une variation de h ≤ 1 mm en pourcentage %
1 m
du nombre total de câbles

Δh Nombre de câbles positionnés avec une variation de h comprise entre > 1,0 mm %

2 m
et 1,5 mm et exprimée en pourcentage du nombre total de câbles
Δh Pourcentage de câbles avec h > 1,5 mm %
3 m
5 Conception de la courroie
5.1 Type standard

Les courroies transporteuses conformes à la présente partie de l’ISO 15236 comportent des câbles

d’acier enrobés d’une couche de caoutchouc. Cette partie centrale de courroie est protégée, au niveau de

ses parties supérieure et inférieure, par des couches de revêtement (voir Figure 1).

5.2 Courroies transporteuses comportant des armatures transversales

Les exigences relatives aux courroies transporteuses à câbles d’acier comportant des renforts sont

illustrées à la Figure 2 et les exigences relatives à la trame sont illustrées à la Figure 3.

5.3 Carcasse de la courroie

L’épaisseur de la carcasse de la courroie (âme), s , pour tous les types de courroie est définie comme suit:

s = s − s − s
6 1 2 3
s = d
Figure 1 — Section transversale d’une courroie standard
© ISO 2016 – Tous droits réservés 3
---------------------- Page: 7 ----------------------
ISO 15236-1:2016(F)
Légende
1 renfort
y compris le renfort
≥ 1 mm
s = d (voir Tableau 1)
Figure 2 — Section transversale d’une courroie avec renfort
Légende
1 trame
au-dessus de la trame
en dessous de la trame
< 1 mm
Figure 3 — Section transversale d’une courroie avec trame
6 Conception et construction
6.1 Résistances de la courroie

Les courroies à câbles d’acier doivent être fabriquées avec des résistances comprises entre 500 N/mm

et 10 000 N/mm par largeur de courroie.

Il convient d’utiliser la sélection de types de courroies préférentielles présentée dans le Tableau 2. Trois

groupes sont indiqués pour les courroies de résistance basse, moyenne et élevée.
4 © ISO 2016 – Tous droits réservés
---------------------- Page: 8 ----------------------
ISO 15236-1:2016(F)
Tableau 2 — Types de courroie
Basse ST 500 ST 630 ST 800 ST 1000 ST 1250 ST 1600
Moyenne ST 2000 ST 2250 ST 2500 ST 2800 ST 3150
Élevée ST 3500 ST 4000 ST 4500 ST 5000 ST 5400
6.2 Largeur de courroie

Les largeurs de courroies et tolérances indiquées au Tableau 3 doivent s’appliquer uniquement aux

courroies lors de la fabrication et pas aux courroies lorsqu’elles sont misent sous tension sur site.

Tableau 3 — Largeurs de courroies, B
Dimensions en millimètres
500 650 800 1 000 1 200 1 400 1 600 1 800 2 000 2 200 2 400 2 600 2 80
...
