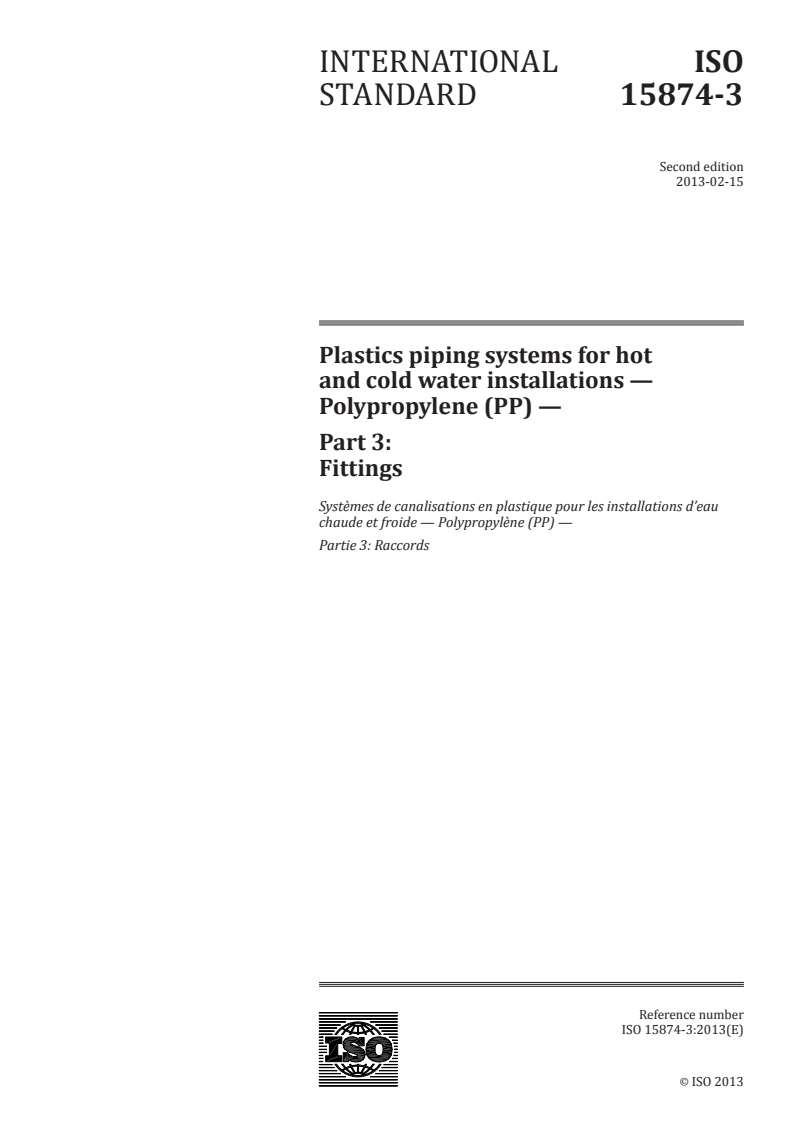

INTERNATIONAL ISO
STANDARD 15874-3
Second edition
2013-02-15
Plastics piping systems for hot
and cold water installations —
Polypropylene (PP) —
Part 3:
Fittings
Systèmes de canalisations en plastique pour les installations d’eau
chaude et froide — Polypropylène (PP) —
Partie 3: Raccords
Reference number
©
ISO 2013
© ISO 2013
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2013 – All rights reserved

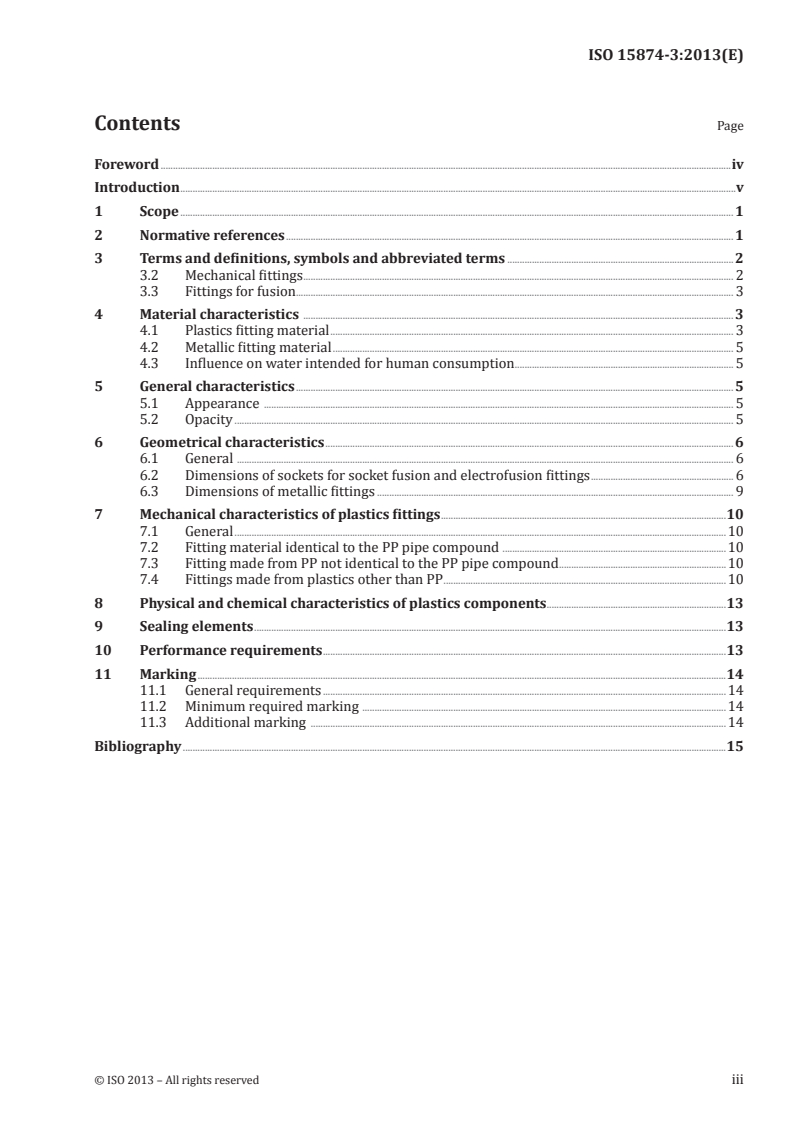

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions, symbols and abbreviated terms . 2
3.2 Mechanical fittings . 2
3.3 Fittings for fusion. 3
4 Material characteristics . 3
4.1 Plastics fitting material . 3
4.2 Metallic fitting material . 5
4.3 Influence on water intended for human consumption . 5
5 General characteristics . 5
5.1 Appearance . 5
5.2 Opacity . 5
6 Geometrical characteristics . 6
6.1 General . 6
6.2 Dimensions of sockets for socket fusion and electrofusion fittings . 6
6.3 Dimensions of metallic fittings . 9
7 Mechanical characteristics of plastics fittings .10
7.1 General .10
7.2 Fitting material identical to the PP pipe compound .10
7.3 Fitting made from PP not identical to the PP pipe compound .10
7.4 Fittings made from plastics other than PP .10
8 Physical and chemical characteristics of plastics components .13
9 Sealing elements .13
10 Performance requirements .13
11 Marking .14
11.1 General requirements .14
11.2 Minimum required marking .14
11.3 Additional marking .14
Bibliography .15
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International
Standards adopted by the technical committees are circulated to the member bodies for voting.
Publication as an International Standard requires approval by at least 75 % of the member bodies
casting a vote.
ISO 15874-3 was prepared by Technical Committee CEN/TC 155, Plastics piping systems and ducting
systems, in collaboration with Technical Committee ISO/TC 138, Plastics pipes, fittings and valves for the
transport of fluids, and Subcommittee SC 2, Plastics pipes and fittings for water supplies, in accordance
with the Agreement on technical cooperation between ISO and CEN (Vienna Agreement).
This second edition cancels and replaces the first edition (ISO 15874-3:2003 and ISO 15874-3:2003/Amd
1:2007), which has been technically revised.
The following material has been revised:
— in 4.1.1, Table 1, the material PP-RCT has been included;
— in 6.2.1, Figure 1 has been simplified, and in Tables 3 and 4, the socket length and socket
dimensions of socket fusion fittings have been adjusted;
— in 6.2.2, Table 5, the socket dimensions for electrofusion fittings have been extended to 160 mm; and
— in 7.4, Tables 6, 7 and 8, values have been adjusted.
1)
ISO 15874 consists of the following parts under the general title Plastics piping systems for hot and cold
water installations — Polypropylene (PP):
— Part 1: General
— Part 2: Pipes
— Part 3: Fittings
— Part 5: Fitness for purpose of the system
— Part 7: Guidance for the assessment of conformity [Technical specification]
1) For ancillary equipment separate standards can apply. Guidance on installation of plastics piping systems made
from different materials intended to be used for hot and cold water installations is given by CEN/TR 12108 [1].
iv © ISO 2013 – All rights reserved
Introduction
This part of ISO 15874 specifies the requirements for a piping system and its components when made
from polypropylene (PP). The piping system is intended to be used for hot and cold water installations.
Regarding potential undesirable effects on the quality of water intended for human consumption, caused
by the product covered by ISO 15874
— no information is provided as to whether the product can be used without restriction, and
— existing national regulations concerning the use and/or the characteristics of this product
remain in force.
Requirements and test methods for materials and components, other than fittings, are specified in
ISO 15874-1 and ISO 15874-2. Characteristics for fitness for purpose (mainly for joints) are covered in
ISO 15874-5. ISO/TS 15874-7 gives guidance for the assessment of conformity.
This part of ISO 15874 specifies the characteristics of the fittings.
At the date of publication of this part of ISO 15874, the following system International Standards for
piping systems of other plastics materials used for the same application are
— ISO 15875, Plastics piping systems for hot and cold water installations — Crosslinked polyethylene (PE-X)
— ISO 15876, Plastics piping systems for hot and cold water installations — Polybutylene (PB)
— ISO 15877, Plastics piping systems for hot and cold water installations — Chlorinated poly(vinyl
chloride) (PVC-C)
— ISO 22391, Plastics piping systems for hot and cold water installations — Polyethylene of raised
temperature resistance (PE-RT)
The International Organization for Standardization (ISO) draws attention to the fact that it is claimed
that compliance with this document may involve the use of a patent.
ISO takes no position concerning the evidence, validity and scope of this patent right.
The holder of this patent right has assured ISO that they are willing to negotiate licences under reasonable
and non-discriminatory terms and conditions with applicants throughout the world. In this respect, the
statement of the holder of this patent right is registered with ISO. Information may be obtained from:
Borealis AG
Wagramerstrasse 17-19, A-1220,
Vienna, Austria
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights other than those identified above. ISO shall not be held responsible for identifying any or
all such patent rights.
ISO (www.iso.org/patents) and IEC (http://patents.iec.ch) maintain on-line databases of patents relevant
to their standards. Users are encouraged to consult the databases for the most up to date information
concerning patents.
INTERNATIONAL STANDARD ISO 15874-3:2013(E)
Plastics piping systems for hot and cold water
installations — Polypropylene (PP) —
Part 3:
Fittings
1 Scope
This part of ISO 15874 specifies the characteristics of fittings for polypropylene (PP) piping systems
intended to be used for hot and cold water installations within buildings for the conveyance of water,
whether or not intended for human consumption (domestic systems) and for heating systems under
design pressures and temperatures according to the class of application (see ISO 15874-1:2013, Table 1).
It covers a range of service conditions (application classes) and design pressure classes. For values of T ,
D
T and T in excess of those in Table 1 of ISO 15874-1:2013 do not apply.
max mal
NOTE It is the responsibility of the purchaser or specifier to make the appropriate selections from these
aspects, taking into account their particular requirements and any relevant national regulations and installation
practices or codes.
It also specifies the parameters for the test methods referred to in this part of ISO 15874.
In conjunction with the other parts of ISO 15874, this part of ISO 15874 is applicable to fittings made from PP
and to fittings made from other materials which are intended to be fitted to pipes conforming to ISO 15874-2
for hot and cold water installations, whereby the joints conform to the requirements of ISO 15874-5.
This part of ISO 15874 is applicable to fittings of the following types:
— socket fusion fittings;
— electro fusion fittings;
— mechanical fittings;
— fittings with incorporated inserts.
It is also applicable to fittings made from alternative materials which when fitted to pipes conforming
to ISO 15874-2, conform to the requirements of ISO 15874-5.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 228-1, Pipe threads where pressure-tight joints are not made on the threads — Part 1: Dimensions,
tolerances and designation
ISO 3126, Plastics piping systems — Plastics components — Deter
...
