ISO/DIS 20500-2

Mobile road construction machinery -- Safety

Machines mobiles pour la construction de routes -- Sécurité

Standards Content (sample)

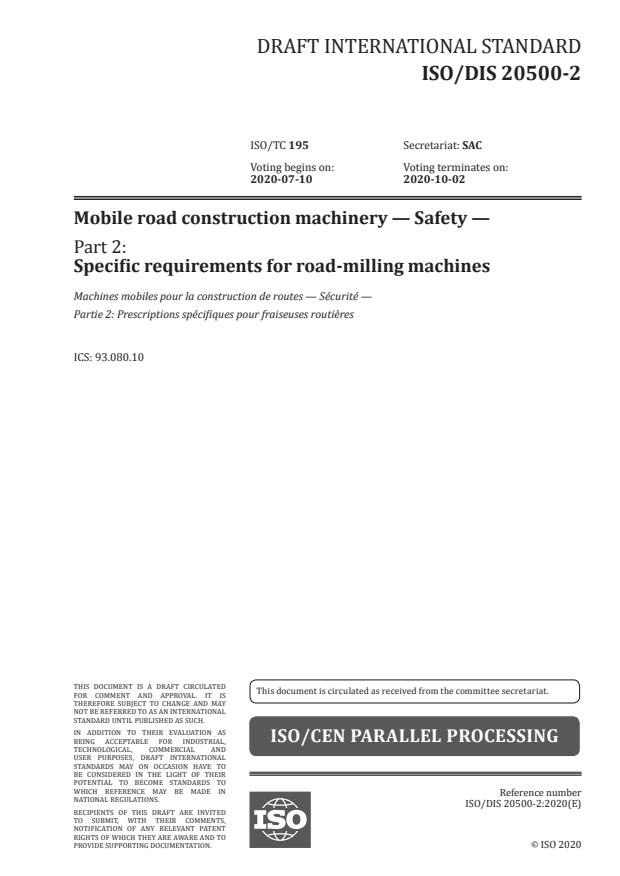

DRAFT INTERNATIONAL STANDARD
ISO/DIS 20500-2
ISO/TC 195 Secretariat: SAC
Voting begins on: Voting terminates on:
2020-07-10 2020-10-02
Mobile road construction machinery — Safety —
Part 2:
Specific requirements for road-milling machines
Machines mobiles pour la construction de routes — Sécurité —
Partie 2: Prescriptions spécifiques pour fraiseuses routières
ICS: 93.080.10
THIS DOCUMENT IS A DRAFT CIRCULATED
This document is circulated as received from the committee secretariat.
FOR COMMENT AND APPROVAL. IT IS
THEREFORE SUBJECT TO CHANGE AND MAY
NOT BE REFERRED TO AS AN INTERNATIONAL
STANDARD UNTIL PUBLISHED AS SUCH.
IN ADDITION TO THEIR EVALUATION AS
ISO/CEN PARALLEL PROCESSING
BEING ACCEPTABLE FOR INDUSTRIAL,
TECHNOLOGICAL, COMMERCIAL AND
USER PURPOSES, DRAFT INTERNATIONAL
STANDARDS MAY ON OCCASION HAVE TO
BE CONSIDERED IN THE LIGHT OF THEIR
POTENTIAL TO BECOME STANDARDS TO
WHICH REFERENCE MAY BE MADE IN
Reference number
NATIONAL REGULATIONS.
ISO/DIS 20500-2:2020(E)
RECIPIENTS OF THIS DRAFT ARE INVITED
TO SUBMIT, WITH THEIR COMMENTS,
NOTIFICATION OF ANY RELEVANT PATENT
RIGHTS OF WHICH THEY ARE AWARE AND TO
PROVIDE SUPPORTING DOCUMENTATION. ISO 2020
---------------------- Page: 1 ----------------------
ISO/DIS 20500-2:2020(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2020

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Fax: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii © ISO 2020 – All rights reserved
---------------------- Page: 2 ----------------------
ISO/DIS 20500-2:2020(E)

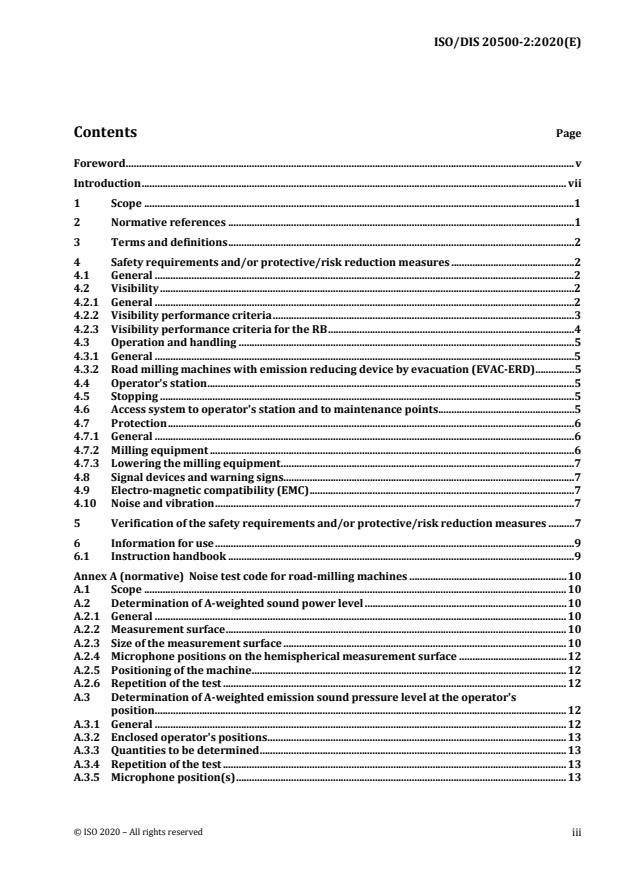

Contents Page

Foreword ........................................................................................................................................................................... v

Introduction .................................................................................................................................................................. vii

1 Scope ....................................................................................................................................................................1

2 Normative references ....................................................................................................................................1

3 Terms and definitions ....................................................................................................................................2

4 Safety requirements and/or protective/risk reduction measures ...............................................2

4.1 General ................................................................................................................................................................2

4.2 Visibility ..............................................................................................................................................................2

4.2.1 General ................................................................................................................................................................2

4.2.2 Visibility performance criteria ...................................................................................................................3

4.2.3 Visibility performance criteria for the RB ..............................................................................................4

4.3 Operation and handling ................................................................................................................................5

4.3.1 General ................................................................................................................................................................5

4.3.2 Road milling machines with emission reducing device by evacuation (EVAC-ERD) ...............5

4.4 Operator's station ............................................................................................................................................5

4.5 Stopping ..............................................................................................................................................................5

4.6 Access system to operator's station and to maintenance points ....................................................5

4.7 Protection ...........................................................................................................................................................6

4.7.1 General ................................................................................................................................................................6

4.7.2 Milling equipment ...........................................................................................................................................6

4.7.3 Lowering the milling equipment ................................................................................................................7

4.8 Signal devices and warning signs...............................................................................................................7

4.9 Electro-magnetic compatibility (EMC) .....................................................................................................7

4.10 Noise and vibration .........................................................................................................................................7

5 Verification of the safety requirements and/or protective/risk reduction measures ..........7

6 Information for use .........................................................................................................................................9

6.1 Instruction handbook ....................................................................................................................................9

Annex A (normative) Noise test code for road-milling machines ............................................................ 10

A.1 Scope ................................................................................................................................................................. 10

A.2 Determination of A-weighted sound power level ............................................................................. 10

A.2.1 General ............................................................................................................................................................. 10

A.2.2 Measurement surface .................................................................................................................................. 10

A.2.3 Size of the measurement surface ............................................................................................................ 10

A.2.4 Microphone positions on the hemispherical measurement surface ......................................... 12

A.2.5 Positioning of the machine ........................................................................................................................ 12

A.2.6 Repetition of the test ................................................................................................................................... 12

A.3 Determination of A-weighted emission sound pressure level at the operator's

position ............................................................................................................................................................. 12

A.3.1 General ............................................................................................................................................................. 12

A.3.2 Enclosed operator's positions .................................................................................................................. 13

A.3.3 Quantities to be determined ..................................................................................................................... 13

A.3.4 Repetition of the test ................................................................................................................................... 13

A.3.5 Microphone position(s) .............................................................................................................................. 13

© ISO 2020 – All rights reserved
iii
---------------------- Page: 3 ----------------------
ISO/DIS 20500-2:2020(E)

A.4 Operating conditions .................................................................................................................................. 13

A.4.1 Fan speed ........................................................................................................................................................ 13

A.4.2 Operating conditions for working units .............................................................................................. 14

A.5 Uncertainty ..................................................................................................................................................... 14

A.6 Information to be recorded ...................................................................................................................... 14

A.7 Information to be reported ...................................................................................................................... 14

A.8 Declaration and verification of noise emission values ................................................................... 15

Annex B (informative) Examples of road-milling machines ...................................................................... 16

Annex C (informative) Emission reducing device by evacuation (EVAC-ERD) – Test

procedures ...................................................................................................................................................... 18

C.1 Scope ................................................................................................................................................................. 18

C.1.1 Purpose ............................................................................................................................................................ 18

C.2 Terms and definitions ................................................................................................................................ 19

C.2.1 Definitions for EVAC-ERD description .................................................................................................. 19

C.3 Measurement equipment and devices.................................................................................................. 20

C.4 General requirements ................................................................................................................................ 21

C.4.1 Quality measures .......................................................................................................................................... 21

C.4.2 Safety precautions ....................................................................................................................................... 21

C.4.3 Required test-site and environmental specification ....................................................................... 22

C.5 Installation, qualification and operating conditions of Equipment under test (EUT) ........ 24

C.5.1 General ............................................................................................................................................................. 24

C.5.2 EUT settings .................................................................................................................................................... 24

C.5.3 Separation Set-up ......................................................................................................................................... 24

C.5.4 Smoke-Test ..................................................................................................................................................... 25

C.6 Performance-Test ........................................................................................................................................ 25

C.6.1 General ............................................................................................................................................................. 25

C.6.2 Methodology and steps of measurement ............................................................................................. 26

C.6.3 EUT-Separation-Test-Setup ...................................................................................................................... 29

C.6.4 EUT-in-situ-test-Setup (NIOSH-Test, modified) ................................................................................ 32

C.7 Determination of capture-efficiency ..................................................................................................... 36

C.7.1 General ............................................................................................................................................................. 36

C.7.2 Determination of EUT-Separation-test-Setup capture-efficiency .............................................. 37

C.7.3 Determination of EUT-In-situ-test-Setup capture-efficiency ....................................................... 37

C.7.4 Variance and statistical significance ..................................................................................................... 37

C.8 Information to be recorded ...................................................................................................................... 38

C.9 Information to be reported ...................................................................................................................... 40

C.10 Declaration and verification of capture-efficiency values ............................................................ 41

Annex D (informative) List of significant hazards ......................................................................................... 43

For European version only ...................................................................................................................................... 47

Annex ZA (informative) Relationship between this European Standard and the essential

requirements of Directive 2006/42/EC aimed to be covered ..................................................... 48

Bibliography ................................................................................................................................................................. 53

© ISO 2020 – All rights reserved
---------------------- Page: 4 ----------------------
ISO/DIS 20500-2:2020(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work. ISO

collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of any

patent rights identified during the development of the document will be in the Introduction and/or on

the ISO list of patent declarations received (see www.iso.org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the World

Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see

www.iso.org/iso/foreword.html.

This document was prepared by Technical Committee ISO/TC 195, Building construction machinery and

equipment.

ISO 20500 consists of the following parts, under the general title Mobile road construction machinery —

Safety:
— Part 1: Common requirements
— Part 2: Specific requirements for road-milling machines

— Part 3: Specific requirements for soil-stabilising machines and recycling machines

— Part 4: Specific requirements for compaction machines
— Part 5: Specific requirements for paver-finishers
— Part 6: Specific requirements for mobile feeders
— Part 7: Specific requirements for slip form pavers and texture curing machines
A list of all parts in the ISO 20500 series can be found on the ISO website.
© ISO 2020 – All rights reserved
---------------------- Page: 5 ----------------------
ISO/DIS 20500-2:2020(E)

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www.iso.org/members.html.
© ISO 2020 – All rights reserved
---------------------- Page: 6 ----------------------
ISO/DIS 20500-2:2020(E)
Introduction
This International Standard is a type C standard as stated in ISO 12100.

The machinery concerned and the extent to which hazards, hazardous situations and events are covered

are indicated in the scope of this International Standard.

When provisions of this type C standard are different from those stated in type A or B standards, the

provisions of this type C standard take precedence over the provisions of the other standards, for

machines that have been designed and built according to the provisions of this type C standard.

© ISO 2020 – All rights reserved
vii
---------------------- Page: 7 ----------------------
DRAFT INTERNATIONAL STANDARD ISO/DIS 20500-2:2020(E)
Mobile road construction machinery — Safety —
Part 2:
Specific requirements for road-milling machines
1 Scope

This part of ISO 20500, together with part 1, deals with all significant hazards for road-milling machines

when they are used as intended and under the conditions of misuse which are reasonably foreseeable by

the manufacturer associated with the whole life time of the machine (see Annex D).

The requirements of this part are complementary to the common requirements formulated in

ISO 20500-1.

This document does not repeat the requirements from ISO 20500-1, but adds or replaces the

requirements for application for road-milling machines.
The following significant and relevant hazards are not covered in this document:
— Lightning.
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 2867:2011, Earth-moving machinery — Access systems

ISO 3744:2010, Acoustics — Determination of sound power levels and sound energy levels of noise sources

using sound pressure — Engineering methods for an essentially free field over a reflecting plane

ISO 9244:2008+Amd 1:2016, Earth-moving machinery — Machine safety labels — General principles;

Amendment 1

ISO 11201:2010, Acoustics — Noise emitted by machinery and equipment — Determination of emission

sound pressure levels at a work station and at other specified positions in an essentially free field over a

reflecting plane with negligible environmental corrections

ISO 12100:2010, Safety of machinery — General principles for design — Risk assessment and risk reduction

ISO 13857:2008, Safety of machinery — Safety distances to prevent hazard zones being reached by upper

and lower limbs

ISO 15645:2018, Road construction and maintenance equipment — Road milling machinery —

Terminology and commercial specifications

ISO 20500-1, Mobile road construction machinery — Safety — Part 1: Common requirements

© ISO 2020 – All rights reserved
---------------------- Page: 8 ----------------------
ISO/DIS 20500-2:2020(E)

ISO 20500-5, Mobile road construction machinery — Safety — Part 5: Specific requirements for paver-

finishers

ISO 29042-4:2009, Safety of machinery — Evaluation of the emission of airborne hazardous substances —

Part 4: Tracer method for the capture efficiency of an exhaust system
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

IEC Electropedia: available at http://www.electropedia.org/
ISO Online browsing platform: available at http://www.iso.org/obp
3.1
road-milling machines
mobile road construction machines used to mill material from paved surfaces
3.2
milling equipment/milling drum

power-driven cylindrical bodies on which the milling tools are fitted. The cylindrical bodies rotate during

the milling operation
3.3
emission reducing device (ERD)

system to extract or reduce emissions of airborne particles generated by the milling process from the

area of the operator’s stations of a road-milling-machine
3.4
emission reducing device by evacuation (EVAC-ERD)

ERD-system based on fluid-dynamic evacuation of airborne particles by technical means establishing an

accelerated air-flow or negative pressure in the rotor chamber
Note to entry: Rotor chamber as defined in ISO 15645.
4 Safety requirements and/or protective/risk reduction measures
4.1 General

Road-milling machines shall comply with the safety requirements and/or protective/risk reduction

measures of this clause. In addition, the machines shall be designed according to the principles of EN ISO

12100:2010 for relevant but not significant hazards which are not dealt with by this document.

Road-milling machines shall comply with the requirements of ISO/DIS 20500-1, as far as not modified or

replaced by the requirements of this part.
4.2 Visibility
4.2.1 General
4.2 of ISO 20500-1 applies with the following additions:
© ISO 2020 – All rights reserved
---------------------- Page: 9 ----------------------
ISO/DIS 20500-2:2020(E)
4.2.2 Visibility performance criteria

The machine meets the requirements of this International Standard if the measurement results show no

maskings or maskings smaller than or equal to the performance criteria with direct or indirect view as

specified in Table 1.

When there are two operator positions on the operator’s station the resulting maskings may be a

combination (overlapping) of the individual maskings.
Table 1 — Setup of machines
Small road milling machine with
Large road milling machine conveyor Small milling machine w/o conveyor

(front mounted conveyor/operator’s station (rear or front mounted (no or very small conveyor/operator’s

on the center of the machine) conveyor/operator’s station on the rear of station on the rear of the machine)

the machine)
HH1: Height of milling drum above ground
HH2: Height of conveyor above ground
HH1: Height of milling drum above ground
HH1: Height of milling drum above ground
HH2: Height of conveyor above ground
XX: No requirements under conveyor (gap in
XX: No requirements under conveyor (gap
the RB)
in the RB)
HH1 = In transport position (minimum
HH1 = In transport position (minimum
200 mm)
200 mm)
HH2 = in a loading position (min. 3.000 HH1 = In transport position (minimum
HH2 = in a loading position (min. 3.000 mm)
mm) 200 mm)
XX = width of the conveyor + max. 150 mm
XX = width of the conveyor + max. 150 mm
on each side
on each side
© ISO 2020 – All rights reserved
---------------------- Page: 10 ----------------------
ISO/DIS 20500-2:2020(E)
The distances for HH and XX shall be reported in the test report.
Table 2 — Visibility performance criteria
A B C D E F RB
Large road milling machine
205 405 405 405 405 205 405
2 – 700 and No specific No specific No specific No specific 2 – 700 and
300
1 – 1300 criteria criteria criteria criteria 1 – 1300
Small road milling machine with front conveyor
205 405 405 405 405 205 405
2 – 700 and
1 – 1300 1 – 1300 1 – 1300 1 – 1300 2 – 700 300
1 – 1300
Small road milling machine with rear conveyor
205 405 405 405 405 205 405
2 – 700 and
2 – 700 1 – 1300 1 – 1300 1 – 1300 1 – 1300 300
1 – 1300
Small road milling machine w/o conveyor
205 405 405 405 405 205 405
2 – 700 1 – 1300 1 – 1300 1 – 1300 1 – 1300 2 – 700 300
4.2.3 Visibility performance criteria for the RB

The machine meets the requirements of the standard if the measurement results show no maskings or

maskings smaller or equal to the acceptable maskings (300 mm) when evaluated using the eye spacing

specified in Table 2 for the RB and using the test object height for each region as specified in Table 3.

© ISO 2020 – All rights reserved
---------------------- Page: 11 ----------------------
ISO/DIS 20500-2:2020(E)

Table 3 — Vertical test object height by machine type and region of rectangular boundary

Machine Type Region of the RB
Front side Left hand side Right hand side Rear side
Large road milling machine 1.5 m 1.5 m 1.5 m 1.5 m
(with gap XX under the
conveyor)
Small road milling machine with 1.5 m 1.5 m 1.5 m 1.5 m
conveyor (with gap XX under
the conveyor)
Small road milling machine w/o 1.5 m 1.5 m 1.5 m 1.5 m
conveyor
4.3 Operation and handling
4.3.1 General
4.3 of ISO 20500-1 applies with the following addition:

— to minimize the risk of dust and to minimize the risk of inhalable particles (for example silica, mineral

fibers), provisions for an ERD (e.g. a water sprinkling system, adjustable flaps, etc.) shall be made.

4.3.2 Road milling machines with emission reducing device by evacuation (EVAC-ERD)

Road milling-machines with an operating width > 1300 mm shall be so designed that in addition an

emission reducing device by evacuation (EVAC-ERD) can be fitted, if not already included in the base

design of the machine.

Annex C describes the test procedure for evaluating the capture efficiency of such an EVAC-ERD.

NOTE1 National regulations or regional requirements can apply.

NOTE 2 A width of 1300 mm is currently considered to be the threshold between rear-loader and front-loader

road-milling-machines.
4.4 Operator's station
4.4 of ISO 20500-1 applies with the following exception:

— 4.4.2 of ISO 20500-1, first paragraph, does not apply for road-milling machines.

— 4.4.3 of ISO 20500-1, does not apply for road milling machinery with an operating mass ≤ 4 500 kg.

4.5 Stopping
4.7 of ISO 20500-1 applies with the following addition:

— it shall be possible to stop the milling equipment, even while the power unit (engine) is running.

4.6 Access system to operator's station and to maintenance points
4.9 of ISO 20500-1 applies with the following addition:
© ISO 2020 – All rights reserved
---------------------- Page: 12 ----------------------
ISO/DIS 20500-2:2020(E)

— provisions shall be made to minimize hazards if wheels and tracks are in the vicinity of the operator's

station and/or in the access areas. If there are guards, they shall comply with ISO 20500-1, clause

5.10.2.
4.4 of ISO 20500-1 applies with the following exemption and addition:

— an alternative exit path according to ISO 2867:2011, clause 4.3 is not required for road-milling

machines with a milling width less or equal than 1,3 m.
4.7 Protection
4.7.1 General
4.10 of ISO 20500-1 applies with the following additions:
4.7.2 Milling equipment
4.7.2.1 General

For preventing access to the milling equipment and to retain debris and ejected parts, 4.10.2 of

ISO 20500-1 applies with the additions and exceptions in clauses 4.6.2.2 and 4.6.2.3.

4.7.2.2 Rear guards

The rear guards shall be design as movable interlocked guard to stop the milling drum when opened and

shall be designed so that:
— it shall be fitted with a holding device in order to be secured while open;

— safety distances between the ground level and the lower part of the guard may be fixed by the

operator exceeding the required safety distance according ISO 13857, Annex B in order to complete

material discharge or the lowering of the milling drum adjacent to an obstacle;
— a distance guard shall be fitted on small road milling machine.

NOTE Structural parts of the machines and/or conveyors may be considered as part of the distance guards.

4.7.2.3 Side guards

Power-operated side guards of the milling drum guards, intended to be controlled during operation of

the machine, shall comply with the following design criteria:

— the controls shall not lock in any position except in neutral (hold-to-run control), see also

ISO 20500-1, clause 4.6.2.1;
— the controls shall be fitt
...

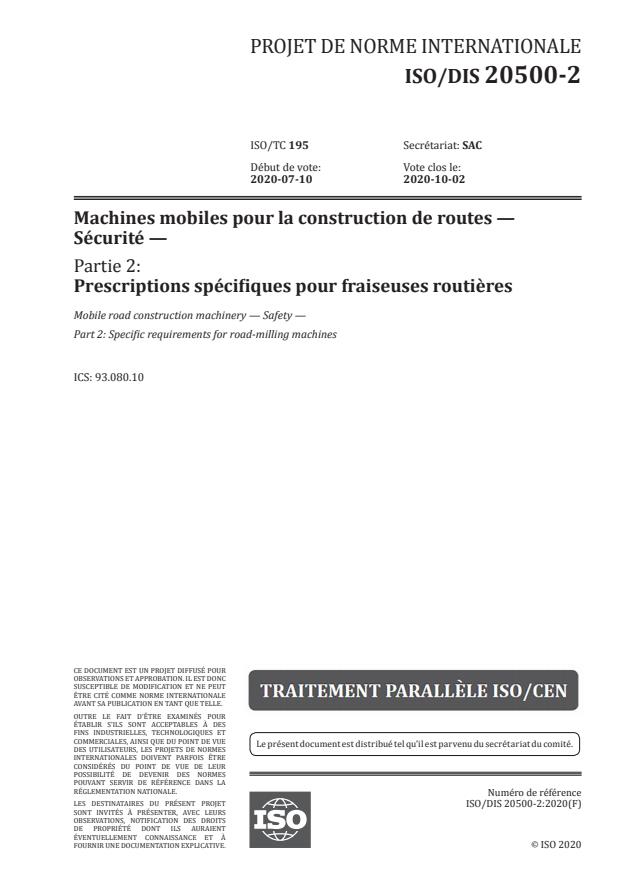

PROJET DE NORME INTERNATIONALE
ISO/DIS 20500-2
ISO/TC 195 Secrétariat: SAC
Début de vote: Vote clos le:
2020-07-10 2020-10-02
Machines mobiles pour la construction de routes —
Sécurité —
Partie 2:
Prescriptions spécifiques pour fraiseuses routières
Mobile road construction machinery — Safety —
Part 2: Specific requirements for road-milling machines
ICS: 93.080.10
CE DOCUMENT EST UN PROJET DIFFUSÉ POUR
OBSERVATIONS ET APPROBATION. IL EST DONC
SUSCEPTIBLE DE MODIFICATION ET NE PEUT
ÊTRE CITÉ COMME NORME INTERNATIONALE
AVANT SA PUBLICATION EN TANT QUE TELLE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES
FINS INDUSTRIELLES, TECHNOLOGIQUES ET
COMMERCIALES, AINSI QUE DU POINT DE VUE

Le présent document est distribué tel qu’il est parvenu du secrétariat du comité.

DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR
POSSIBILITÉ DE DEVENIR DES NORMES
POUVANT SERVIR DE RÉFÉRENCE DANS LA
RÉGLEMENTATION NATIONALE.
Numéro de référence
LES DESTINATAIRES DU PRÉSENT PROJET
ISO/DIS 20500-2:2020(F)
SONT INVITÉS À PRÉSENTER, AVEC LEURS
OBSERVATIONS, NOTIFICATION DES DROITS
DE PROPRIÉTÉ DONT ILS AURAIENT
ÉVENTUELLEMENT CONNAISSANCE ET À
FOURNIR UNE DOCUMENTATION EXPLICATIVE. ISO 2020
---------------------- Page: 1 ----------------------
ISO/DIS 20500-2:2020(F)
ISO/DIS 20500-2:2020(F)

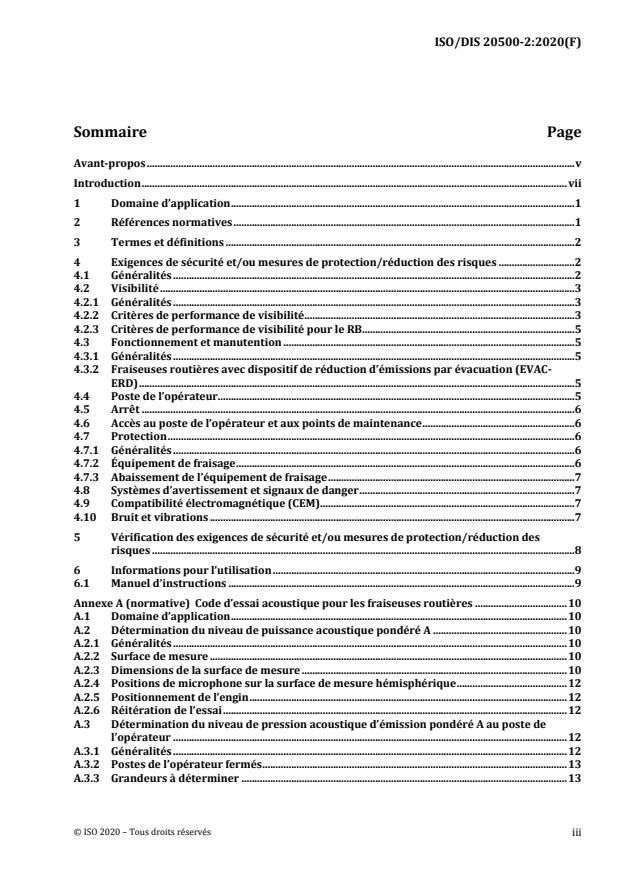

Sommaire Page

Avant-propos ................................................................................................................................................................... v

Introduction .................................................................................................................................................................. vii

1 Domaine d’application ...................................................................................................................................1

2 Références normatives ..................................................................................................................................1

3 Termes et définitions .....................................................................................................................................2

4 Exigences de sécurité et/ou mesures de protection/réduction des risques .............................2

4.1 Généralités .........................................................................................................................................................2

4.2 Visibilité ..............................................................................................................................................................3

4.2.1 Généralités .........................................................................................................................................................3

4.2.2 Critères de performance de visibilité .......................................................................................................3

4.2.3 Critères de performance de visibilité pour le RB .................................................................................5

4.3 Fonctionnement et manutention ...............................................................................................................5

4.3.1 Généralités .........................................................................................................................................................5

4.3.2 Fraiseuses routières avec dispositif de réduction d’émissions par évacuation (EVAC-

ERD) ......................................................................................................................................................................5

4.4 Poste de l’opérateur ........................................................................................................................................5

4.5 Arrêt .....................................................................................................................................................................6

4.6 Accès au poste de l’opérateur et aux points de maintenance ..........................................................6

4.7 Protection ...........................................................................................................................................................6

4.7.1 Généralités .........................................................................................................................................................6

4.7.2 Équipement de fraisage .................................................................................................................................6

4.7.3 Abaissement de l’équipement de fraisage ..............................................................................................7

4.8 Systèmes d’avertissement et signaux de danger ..................................................................................7

4.9 Compatibilité électromagnétique (CEM).................................................................................................7

4.10 Bruit et vibrations ...........................................................................................................................................7

5 Vérification des exigences de sécurité et/ou mesures de protection/réduction des

risques .................................................................................................................................................................8

6 Informations pour l’utilisation ...................................................................................................................9

6.1 Manuel d’instructions ....................................................................................................................................9

Annexe A (normative) Code d’essai acoustique pour les fraiseuses routières ................................... 10

A.1 Domaine d’application ................................................................................................................................ 10

A.2 Détermination du niveau de puissance acoustique pondéré A ................................................... 10

A.2.1 Généralités ...................................................................................................................................................... 10

A.2.2 Surface de mesure ........................................................................................................................................ 10

A.2.3 Dimensions de la surface de mesure ..................................................................................................... 10

A.2.4 Positions de microphone sur la surface de mesure hémisphérique .......................................... 12

DOCUMENT PROTÉGÉ PAR COPYRIGHT

A.2.5 Positionnement de l’engin ......................................................................................................................... 12

© ISO 2020

A.2.6 Réitération de l’essai ................................................................................................................................... 12

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en oeuvre, aucune partie de cette

A.3 Détermination du niveau de pression acoustique d’émission pondéré A au poste de

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

l’opérateur ...................................................................................................................................................... 12

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur. A.3.1 Généralités ...................................................................................................................................................... 12

ISO copyright office A.3.2 Postes de l’opérateur fermés .................................................................................................................... 13

Case postale 401 • Ch. de Blandonnet 8

A.3.3 Grandeurs à déterminer ............................................................................................................................ 13

CH-1214 Vernier, Geneva
Tél.: [phone]
Fax: [phone]
E-mail: [e-mail]
Website: www.iso.org
© ISO 2020 – Tous droits réservés
iii
Publié en Suisse
ii © ISO 2020 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO/DIS 20500-2:2020(F)
Sommaire Page

Avant-propos ................................................................................................................................................................... v

Introduction .................................................................................................................................................................. vii

1 Domaine d’application ...................................................................................................................................1

2 Références normatives ..................................................................................................................................1

3 Termes et définitions .....................................................................................................................................2

4 Exigences de sécurité et/ou mesures de protection/réduction des risques .............................2

4.1 Généralités .........................................................................................................................................................2

4.2 Visibilité ..............................................................................................................................................................3

4.2.1 Généralités .........................................................................................................................................................3

4.2.2 Critères de performance de visibilité .......................................................................................................3

4.2.3 Critères de performance de visibilité pour le RB .................................................................................5

4.3 Fonctionnement et manutention ...............................................................................................................5

4.3.1 Généralités .........................................................................................................................................................5

4.3.2 Fraiseuses routières avec dispositif de réduction d’émissions par évacuation (EVAC-

ERD) ......................................................................................................................................................................5

4.4 Poste de l’opérateur ........................................................................................................................................5

4.5 Arrêt .....................................................................................................................................................................6

4.6 Accès au poste de l’opérateur et aux points de maintenance ..........................................................6

4.7 Protection ...........................................................................................................................................................6

4.7.1 Généralités .........................................................................................................................................................6

4.7.2 Équipement de fraisage .................................................................................................................................6

4.7.3 Abaissement de l’équipement de fraisage ..............................................................................................7

4.8 Systèmes d’avertissement et signaux de danger ..................................................................................7

4.9 Compatibilité électromagnétique (CEM).................................................................................................7

4.10 Bruit et vibrations ...........................................................................................................................................7

5 Vérification des exigences de sécurité et/ou mesures de protection/réduction des

risques .................................................................................................................................................................8

6 Informations pour l’utilisation ...................................................................................................................9

6.1 Manuel d’instructions ....................................................................................................................................9

Annexe A (normative) Code d’essai acoustique pour les fraiseuses routières ................................... 10

A.1 Domaine d’application ................................................................................................................................ 10

A.2 Détermination du niveau de puissance acoustique pondéré A ................................................... 10

A.2.1 Généralités ...................................................................................................................................................... 10

A.2.2 Surface de mesure ........................................................................................................................................ 10

A.2.3 Dimensions de la surface de mesure ..................................................................................................... 10

A.2.4 Positions de microphone sur la surface de mesure hémisphérique .......................................... 12

A.2.5 Positionnement de l’engin ......................................................................................................................... 12

A.2.6 Réitération de l’essai ................................................................................................................................... 12

A.3 Détermination du niveau de pression acoustique d’émission pondéré A au poste de

l’opérateur ...................................................................................................................................................... 12

A.3.1 Généralités ...................................................................................................................................................... 12

A.3.2 Postes de l’opérateur fermés .................................................................................................................... 13

A.3.3 Grandeurs à déterminer ............................................................................................................................ 13

© ISO 2020 – Tous droits réservés
iii
---------------------- Page: 3 ----------------------
ISO/DIS 20500-2:2020(F)

A.3.4 Réitération de l’essai .................................................................................................................................. 13

A.3.5 Position des microphones ......................................................................................................................... 13

A.4 Conditions de fonctionnement ................................................................................................................ 13

A.4.1 Vitesse du ventilateur ................................................................................................................................. 13

A.4.2 Conditions de fonctionnement pour les unités de travail ............................................................. 14

A.5 Incertitude ...................................................................................................................................................... 14

A.6 Informations à enregistrer ....................................................................................................................... 14

A.7 Informations à consigner .......................................................................................................................... 14

A.8 Déclaration et vérification des valeurs d’émission sonore ........................................................... 15

Annexe B (informative) Exemples de fraiseuses routières ........................................................................ 16

Annexe C (informative) Dispositif de réduction d’émissions par évacuation (EVAC-ERD) –

Modes opératoires d’essai ........................................................................................................................ 18

C.1 Domaine d’application ............................................................................................................................... 18

C.1.1 Objet .................................................................................................................................................................. 18

C.2 Termes et définitions .................................................................................................................................. 19

C.2.1 Définitions pour la description d’un EVAC-ERD ................................................................................ 19

C.3 Équipement et dispositifs de mesurage ............................................................................................... 20

C.4 Exigences générales .................................................................................................................................... 21

C.4.1 Mesures de qualité ....................................................................................................................................... 21

C.4.2 Précautions de sécurité ............................................................................................................................. 21

C.4.3 Site d’essai et spécification environnementale requis ................................................................... 22

C.5 Conditions d’installation, de qualification et d’utilisation d’un Équipement en essai

(EUT) ................................................................................................................................................................. 24

C.5.1 Généralités...................................................................................................................................................... 24

C.5.2 Réglages d’un EUT ........................................................................................................................................ 24

C.5.3 Montage de séparation ............................................................................................................................... 25

C.5.4 Essai de fumée ............................................................................................................................................... 25

C.6 Essai de performance ................................................................................................................................. 25

C.6.1 Généralités...................................................................................................................................................... 25

C.6.2 Méthodologie et étapes de mesurage ................................................................................................... 26

C.6.3 Montage d’essai avec séparation d’EUT ............................................................................................... 29

C.6.4 Montage d’essai avec EUT in situ (essai NIOSH, modifié) .............................................................. 32

C.7 Détermination de l’efficacité de captage ............................................................................................. 35

C.7.1 Généralités...................................................................................................................................................... 35

C.7.2 Détermination de l’efficacité de captage dans un montage d’essai avec séparation

d’EUT ................................................................................................................................................................. 36

C.7.3 Détermination de l’efficacité de captage dans un montage d’essai avec EUT in situ ........... 36

C.7.4 Variance et signification statistique ...................................................................................................... 36

C.8 Informations à enregistrer ....................................................................................................................... 38

C.9 Informations à consigner .......................................................................................................................... 39

C.10 Déclaration et vérification des valeurs d’efficacité de captage ................................................... 41

Annexe D (informative) Liste des phénomènes dangereux significatifs ............................................... 42

Pour la version européenne seulement ............................................................................................................. 46

Annexe ZA (informative) Relation entre la présente Norme européenne et les exigences

essentielles de la Directive 2006/42/CE destinées à être couvertes ........................................ 47

Bibliographie ............................................................................................................................................................... 52

© ISO 2020 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO/DIS 20500-2:2020(F)
Avant-propos

L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes

nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est en

général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude a le droit

de faire partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales

et non gouvernementales, en liaison avec l’ISO participent également aux travaux. L’ISO collabore

étroitement avec la Commission électrotechnique internationale (IEC) en ce qui concerne la

normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d’approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2

(voir www.iso.org/directives).

L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de

droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable de

ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les

références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l’élaboration

du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de brevets reçues par

l’ISO (voir www.iso.org/brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion

de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir le lien suivant: www.iso.org/iso/fr/avant-propos.html.

Le présent document a été élaboré par le Comité technique ISO/TC 195, Machines et matériels pour la

construction des bâtiments.

L’ISO 20500 comprend les parties suivantes, présentées sous le titre général Machines mobiles pour la

construction de routes — Sécurité:
— Partie 1: Prescriptions communes
— Partie 2: Prescriptions spécifiques pour fraiseuses routières

— Partie 3: Prescriptions spécifiques pour engins de stabilisation de sol et machines de recyclage

— Partie 4: Prescriptions spécifiques pour machines de compactage
— Partie 5: Prescriptions spécifiques pour finisseurs
— Partie 6: Prescriptions spécifiques pour alimentateurs d'enrobé
© ISO 2020 – Tous droits réservés
---------------------- Page: 5 ----------------------
ISO/DIS 20500-2:2020(F)

— Partie 7: Prescriptions spécifiques pour machines à coffrage glissant et de traitement de surface.

Une liste de toutes les parties de la série ISO 20500 est disponible sur le site Internet de l’ISO.

Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent

document à l’organisme national de normalisation de son pays. Une liste complète de ces organismes

peut être consultée à l’adresse www.iso.org/fr/members.html.
© ISO 2020 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO/DIS 20500-2:2020(F)
Introduction

La présente Norme internationale est une norme de type C telle que définie dans l’ISO 12100.

Les machines concernées et l’étendue des phénomènes dangereux, situations dangereuses et événements

dangereux couverts sont précisées dans le domaine d’application de la présente Norme internationale.

Lorsque des dispositions de la présente norme de type C sont différentes de celles mentionnées dans les

normes de type A ou B, les dispositions de la présente norme de type C prennent le pas sur les dispositions

des autres normes, pour les machines conçues et fabriquées suivant les dispositions de la présente norme

de type C.
© ISO 2020 – Tous droits réservés
vii
---------------------- Page: 7 ----------------------
PROJET DE NORME INTERNATIONALE ISO/DIS 20500-2:2020(F)
Machines mobiles pour la construction de routes — Sécurité —
Partie 2: Prescriptions spécifiques pour fraiseuses routières
1 Domaine d’application

La présente partie de l’ISO 20500 traite, avec la partie 1, de tous les phénomènes dangereux significatifs

pour les fraiseuses routières lorsqu’elles sont utilisées normalement et dans les conditions de mauvaise

utilisation raisonnablement prévisibles par le fabricant, associés à toute la durée de vie des machines

(voir Annexe D).

Les exigences de la présente partie viennent en complément des exigences communes présentées dans

l’ISO 20500-1.

Le présent document ne répète pas les exigences de l’ISO 20500-1, mais ajoute ou remplace les exigences

pour application aux fraiseuses routières.

Les phénomènes dangereux significatifs et pertinents suivants ne sont pas couverts dans le présent

document:
— Foudre.
2 Références normatives

Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des exigences

du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les références non

datées, la dernière édition du document de référence s’applique (y compris les éventuels amendements).

ISO 2867:2011, Engins de terrassement — Moyens d’accès

ISO 3744:2010, Acoustique — Détermination des niveaux de puissance acoustique et des niveaux d’énergie

acoustique émis par les sources de bruit à partir de la pression acoustique — Méthodes d’expertise pour des

conditions approchant celles du champ libre sur plan réfléchissant

ISO 9244:2008 / AMD 1:2016, Engins de terrassement — Étiquetage de sécurité de la machine — Principes

généraux — Amendement 1

ISO 11201:2010, Acoustique — Bruits émis par les machines et équipements — Détermination des niveaux

de pression acoustique d’émission au poste de travail et en d’autres positions spécifiées dans des conditions

approchant celles du champ libre sur plan réfléchissant avec des corrections d’environnement négligeables

ISO 12100:2010, Sécurité des machines — Principes généraux de conception — Appréciation du risque et

réduction du risque

ISO 13857:2008, Sécurité des machines — Distances de sécurité empêchant les membres supérieurs et

inférieurs d’atteindre les zones dangereuses

ISO 15645:2018, Équipement pour la construction et l’entretien des routes — Fraiseuses — Terminologie

et spécifications commerciales
© ISO 2020 – Tous droits réservés
---------------------- Page: 8 ----------------------
ISO/DIS 20500-2:2020(F)

ISO 20500-1, Machines mobiles pour la construction de routes — Sécurité — Partie 1: Prescriptions

communes

ISO 20500-5, Machines mobiles pour la construction de routes — Sécurité — Partie 5: Prescriptions

spécifiques pour finisseurs

ISO 29042-4:2009, Sécurité des machines — Évaluation de l’émission de substances dangereuses véhiculées

par l’air — Partie 4: Méthode par traceur pour le mesurage de l’efficacité de captage d’un système

d’échappement
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions suivants s’appliquent.

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, co
...
