DRAFT INTERNATIONAL STANDARD ISO/DIS 20500-6:2020(E)
Mobile road construction machinery — Safety —
Part 6:
Specific requirements for mobile feeders
1 Scope

This part of ISO 20500, together with part 1, deals with all significant hazards for mobile feeders when

they are used as intended and under the conditions of misuse which are reasonably foreseeable by the

manufacturer associated with the whole life time of the machine (see Annex C).

The requirements of this part are complementary to the common requirements formulated in

ISO 20500-1.

This document does not repeat the requirements from ISO 20500-1, but adds or replaces the

requirements for application for mobile feeder.
The following significant and relevant hazards are not covered in this document:
— Lightning.
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 3744:2010, Acoustics — Determination of sound power levels and sound energy levels of noise sources

using sound pressure — Engineering methods for an essentially free field over a reflecting plane

ISO 11201:2010, Acoustics — Noise emitted by machinery and equipment — Determination of emission

sound pressure levels at a work station and at other specified positions in an essentially free field over a

reflecting plane with negligible environmental corrections

ISO 12100:2010, Safety of machinery — General principles for design — Risk assessment and risk reduction

ISO 15878:2008, Road construction and maintenance equipment — Asphalt pavers — Terminology and

commercial specifications

ISO 20500-1, Mobile road construction machinery — Safety — Part 1: Common requirements

3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— IEC Electropedia: available at http://www.electropedia.org/
© ISO 2020 – All rights reserved
---------------------- Page: 8 ----------------------
ISO/DIS 20500-6:2020(E)
— ISO Online browsing platform: available at http://www.iso.org/obp
3.1
mobile feeder

self-propelled machine intended to transfer paving material from a truck or a windrow to a paver finisher

for continuous paving without physical contact of mobile feeder and paver
Note 1 to entry: Mobile feeders can be either rubber-tyred or crawler-mounted.
3.2
windrow elevator

machine equipped with a windrow material reception and a conveyor intended to transfer paving

material into the hopper of a paver- finisher or a hopper insert

Note 1 to entry It can be either self-propelled or rigidly fixed as an interchangeable equipment to a paver-

finisher equipped with a windrow material reception and a conveyor.
3.3
windrow material reception

device installed on a windrow elevator or mobile feeder intended to receive paving material laying on

the surface as a windrow and to guide it onto a conveyor
3.4
internal storage

device installed on a mobile feeder intended to enlarge the storage capacity of the combination of mobile

feeder and paver-finisher
3.5
mixing unit

device installed on the lower side of a hopper insert or at the beginning of the discharge conveyor of a

mobile feeder or windrow elevator intended to break up and mix chunky portions of paving material

3.6
discharge conveyor

device intended to transfer paving material from the mobile feeder or windrow elevator to the paver

finisher
Note to entry 1 Device can be rigid or slewing type.
3.7
hopper insert
device to increase hopper capacity
[SOURCE: ISO 15878:2008]
4 Safety requirements and/or protective/risk reduction measures
4.1 General

Mobile feeders shall comply with the safety requirements and/or protective/risk reduction measures of

this clause. In addition, the machines shall be designed according to the principles of EN ISO 12100:2010

for relevant but not significant hazards which are not dealt with by this document.

© ISO 2020 – All rights reserved
---------------------- Page: 9 ----------------------
ISO/DIS 20500-6:2020(E)

Mobile feeders shall comply with the requirements of FprEN 474-1:2019, as far as not modified or

replaced by the requirements of this part.
4.2 Visibility
4.2 of ISO 20500-1 applies with the following additions.
4.2.1 Visibility performance criteria

The machine meets the requirements of this International Standard if the measurement results show no

maskings or maskings smaller than or equal to the performance criteria with direct or indirect view as

specified in Table 2.
Table 1 — Visibility performance criteria
A B C D E F
b b a
205 205 205 205
205 205 405
-------- -------- -------- --------
-------- -------- ------
1 - 700 2 – 1300 2 – 1300 2 - 1300
2 – 1300 2 – 1300 300

The area below the conveyor will not be evaluated (dimension XX according to Table 4)

If the maskings exceed the given value in Sector B or C, the requirement is also fulfilled, if only one masking

remains at a height of 1000 mm above GRP
RB
4.2.2 Visibility performance criteria for the RB

The machine meets the requirements of the standard if the measurement results show no maskings or

maskings smaller or equal to the acceptable maskings (300 mm) when evaluated using the eye spacing

specified in Table 1 for the RB and using the test object height for each region as specified in Table 3.

© ISO 2020 – All rights reserved
---------------------- Page: 10 ----------------------
ISO/DIS 20500-6:2020(E)
Table 2 — Vertical test object height by region of rectangular boundary
Region of the RB
Front side Left hand side Right hand side Rear side
1,5 m 1,5 m 1,5 m 1,5 m
(with gap XX)
under the
conveyor, see
Table 4)
Table 3 — Setup of the machines
HH: height of pulley center above ground
XX is defined as the width of the conveyor supension+2 x 150mm
Additional information to be recorded:
— dimension HH;
— dimension XX.
4.3 Operator's station
4.4 of ISO 20500-1 applies with the following exception:
— in sub-clause 4.4.2, the first paragraph does not apply to mobile feeders.
4.4 Controls and indicators
4.6 of ISO 20500-1 applies with the following addition:
© ISO 2020 – All rights reserved
---------------------- Page: 11 ----------------------
ISO/DIS 20500-6:2020(E)

— where a slewing conveyor is fitted, it shall not be activated simultaneously from more than one

operator's station. Controls for the regulation of the slewing conveyor shall be of hold-to-run type;

— the motion of slewing conveyor (if equipped) shall not be activated by unintended touch of the

control (for example by entanglement of clothing during getting up from the operator's seat).

4.5 Access systems to operator's station and to maintenance points

The requirements of ISO 20500-1, clause 4.9, apply with the following exceptions:

— 4.9 does not apply for access systems leading to service points in the area of the material hopper.

4.6 Protection

In addition to the requirements of ISO 20500-1, clause 4.10, the following applies:

— protective means (for example deflecting element on discharge conveyor or hopper insert equipped

with guard) have to be taken to prevent paver- finisher operators from being buried by conveyed

paving material;

— protective means (for example tying down or positive engagement) have to be taken to prevent

hopper insert from falling out of the hopper.
4.7 Signal devices and warning signs

In addition to the requirements of ISO 20500-1, clause 4.15, the following applies:

— discharge conveyors slewing transverse to working movement, which could form crushing or

shearing zones during their slewing movement shall be fitted with yellow flashing lights. Those

flashing lights shall be located on lateral sides in proximity to the pulleys and shall be activated

automatically when the conveyor is slewing.
4.8 Electro-magnetic compatibility (EMC)

In addition to the requirements of ISO 20500-1, clause 4.17, the following applies:

— the antenna shall be located successively on the left- and right-hand sides of the mobile feeder, with

the antenna parallel to the plane of the longitudinal symmetry of the mobile feeder and in line with

the SIP.
4.9 Noise and vibration
4.19.2 and 4.19.3 of ISO 20500-1 apply with the following addition:

— for the determination of the noise emission values, Annex A applies to mobile feeders.

4.10 Conveyors
4.8 of ISO 20500-1 applies with the following exemption:
— Hopper conveyors need not to comply with 4.8 of ISO 20500-1.
© ISO 2020 – All rights reserved
---------------------- Page: 12 ----------------------
ISO/DIS 20500-6:2020(E)
5 Verification of the safety requirements and/or protective/risk reduction
measures

Safety requirements and/or protective/risk reduction measures of Clauses 4 and 6 of this document shall

be verified according to Table 4.

Table 4 sets out verification methods which shall be applied for each safety requirement in this document.

Where X(s) is indicated in the table, the corresponding verification method(s) shall be applied.

Table 4 shall be read in conjunction with the corresponding clauses.
Table 4 includes the following verification methods:

a) calculation: to establish that the requirements of this document have been met;

b) visual verification: to establish that something is present (e.g. a guard, a marking, a document);

c) measurement: to show that the required numerical values have been met (e.g. geometric dimensions,

safety distances, resistance of insulation of the electric circuits, results of physical tests);

d) functional tests: to show that the adequate signals intended to be forwarded to the main control

system of the complete machine are available and comply with the requirements and with the

technical documentation;

e) special verification: by reference to a standard which is mentioned in the corresponding clause.

Table 4 — Verification of safety requirements and/or protective/risk reduction measures

4 Safety requirements and/or protective/risk reduction measures
4.1 General
4.2 Visibility X
4.3 Operator's station
4.4 Controls and indicators X
4.5 Access systems to operator's station and to maintenance points
4.6 Protection X X
4.7 Signal devices and warning signs X X
4.8 Electro-magnetic compatibility (EMC) X
4.9 Noise and vibration X
4.10 Conveyors
© ISO 2020 – All rights reserved
Clause number
Title
a) Calculation
b) Visual verification
c) Measurement
d) Functional test
e) Special verification
---------------------- Page: 13 ----------------------
ISO/DIS 20500-6:2020(E)
6 Information for use X
Annex A Noise test code for mobile feeders X
6 Information for use
6.1 Warning signals and devices
The requirements of ISO 20500-1, clause 4.14, apply.
6.2 Operator’s manual

In addition to the requirements of ISO 20500-1, clause 6.2, the following applies:

— Information about the recommended number of operators depending from job site application;

— information for a safe cleaning of the hopper and conveyors;
— information for a safe handling of gas bottles (including transportation);

— warning message that it is forbidden to transport dangerous goods (for example gas bottles) in the

hopper;

— instruction to reduce the final envelope of the machines (for example conveyors, lateral hopper

covers for stability matters while traveling or transporting;

— information about travelling/transportation configuration and locking concerning moveable

attachments, for example screeds, hopper blades;
— instruction that it is not permitted to use the hopper for transportation.
© ISO 2020 – All rights reserved
Clause number
Title
a) Calculation
b) Visual verification
c) Measurement
d) Functional test
e) Special verification
---------------------- Page: 14 ----------------------
ISO/DIS 20500-6:2020(E)
Annex A
(normative)
Noise test code for mobile feeders
A.1 Scope

This noise test code specifies all the information necessary to carry out efficiently and under standardized

conditions the determination, declaration and verification of the noise emission characteristics of mobile

feeders.

Noise emission characteristics include emission sound pressure levels at workstations and the sound

power level. The determination of those quantities is necessary for:
— manufacturers to declare the noise emitted;
— comparing the noise emitted by machines in the family concerned;
— purposes of noise control at the source at the design stage.

The use of this noise test code ensures reproducibility of the determination of the noise emission

characteristics within specified limits determined by the grade of accuracy of the basic noise-

measurement method used. Noise-measurement methods allowed by this standard are engineering

methods (grade 2).
A.2 Determination of A-weighted sound power level
A.2.1 General

This annex specifies additional requirements for the determination of A-weighted sound power level

according to ISO 3744.
A.2.2 Measurement surface
A hemispherical test area shall be used for measurement.
A.2.3 Size of the measurement surface

The radius shall be calculated from the basic length L of the machine (Figures A.1 and A.2). The basic

length includes the main body of the machine plus working units, such as screed. The width of the

machine shall be the basic width of the mobile feeder.
© ISO 2020 – All rights reserved
---------------------- Page: 15 ----------------------
ISO/DIS 20500-6:2020(E)
Figure A.1
The radius shall be:

— 4 m when the basic length L of the machine to be tested is less than or equal to 1,5 m;

— 10 m when the basic length L of the machine to be tested is greater than 1,5 m but less than or equal

to 4 m;
— 16 m when the basic length L of the machine to be tested is greater than 4 m.
A.2.4 Microphone positions on the hemispherical measurement surface

Six microphone positions (i.e. positions 2, 4, 6, 8, 10 and 12) shall be arranged according to Figure A.2.

Microphone
x/r y/r z
position
2 0,7 0,7 1,5 m
4 - 0,7 0,7 1,5 m
6 - 0,7 - 0,7 1,5 m
8 0,7 - 0,7 1,5 m
10 - 0,27 0,65 0,71 r
12 0,27 - 0,65 0,71 r
Figure A.2 — Microphone positions
A.2.5 Positioning of the machine

The center of the machine shall coincide with the center of the hemisphere, which is the intersecting point

of the x-axis and y-axis (see Figure A.2). The front (direction of travelling) of the machine shall point

towards the microphone positions 2 and 8. For positioning the machine, the middle of the basic length L

shall be regarded as the central point.
A.2.6 Repetition of the test

The A-weighted sound power level shall be determined at least three times. If at least two of the

determined values do not differ by more than 1 dB, further measurements will not be necessary.

Otherwise the measurements shall be continued until 2 values differing by no more than 1 dB are

obtained. The A-weighted sound power level to be used for calculating the sound power level to be

declared is the arithmetic mean of both highest values that do not differ by more than 1 dB.

The total duration of each measurement at each microphone position shall be at least 15 s.

© ISO 2020 – All rights reserved
---------------------- Page: 16 ----------------------
ISO/DIS 20500-6:2020(E)
A.3 Determination of A-weighted emission sound pressure level at the
operator's position
A.3.1 General

This annex specifies additional requirements for the determination of the A-weighted sound pressure

level at the operator's station of mobile feeders according to ISO 11201 for a seating and/or standing

operator. The operator shall be present during the test.
A.3.2 Enclosed operator's positions

When equipped with a cabin, all doors and windows shall be closed during measurement. The operator

station air circulation fan speed shall be set to mid-p
...

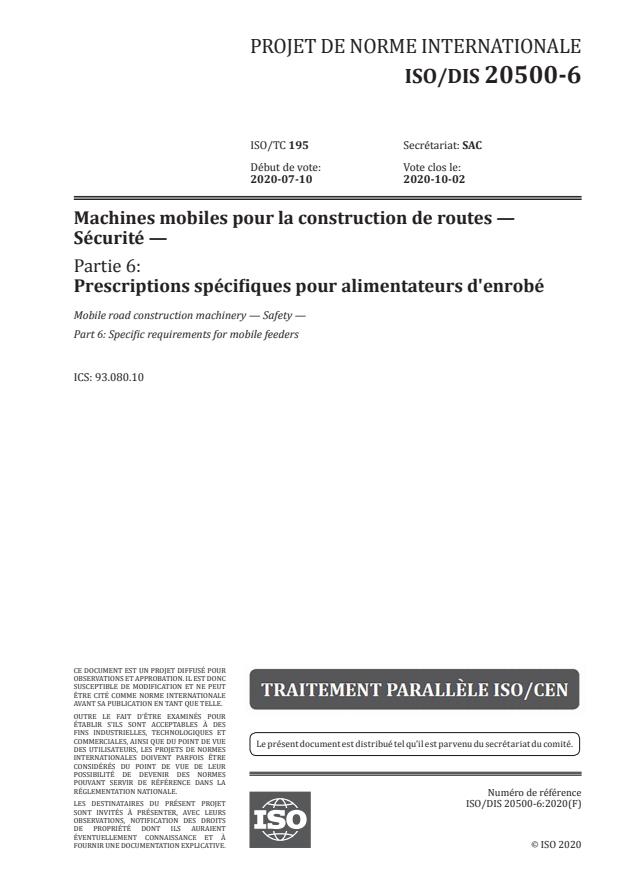

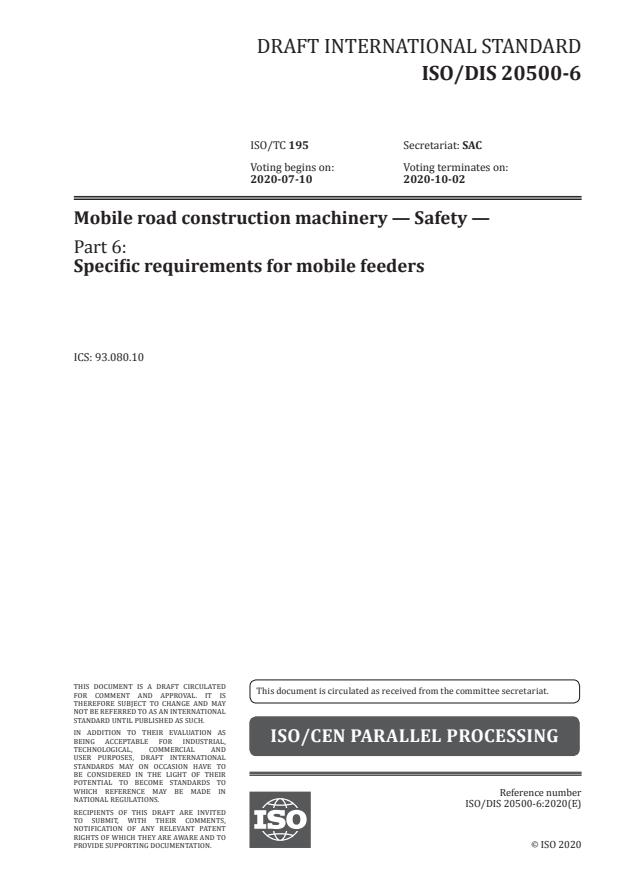

PROJET DE NORME INTERNATIONALE
ISO/DIS 20500-6
ISO/TC 195 Secrétariat: SAC
Début de vote: Vote clos le:
2020-07-10 2020-10-02
Machines mobiles pour la construction de routes —
Sécurité —
Partie 6:
Prescriptions spécifiques pour alimentateurs d'enrobé
Mobile road construction machinery — Safety —
Part 6: Specific requirements for mobile feeders
ICS: 93.080.10
CE DOCUMENT EST UN PROJET DIFFUSÉ POUR
OBSERVATIONS ET APPROBATION. IL EST DONC
SUSCEPTIBLE DE MODIFICATION ET NE PEUT
ÊTRE CITÉ COMME NORME INTERNATIONALE
AVANT SA PUBLICATION EN TANT QUE TELLE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES
FINS INDUSTRIELLES, TECHNOLOGIQUES ET
COMMERCIALES, AINSI QUE DU POINT DE VUE

Le présent document est distribué tel qu’il est parvenu du secrétariat du comité.

DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR
POSSIBILITÉ DE DEVENIR DES NORMES
POUVANT SERVIR DE RÉFÉRENCE DANS LA
RÉGLEMENTATION NATIONALE.
Numéro de référence
LES DESTINATAIRES DU PRÉSENT PROJET
ISO/DIS 20500-6:2020(F)
SONT INVITÉS À PRÉSENTER, AVEC LEURS
OBSERVATIONS, NOTIFICATION DES DROITS
DE PROPRIÉTÉ DONT ILS AURAIENT
ÉVENTUELLEMENT CONNAISSANCE ET À
FOURNIR UNE DOCUMENTATION EXPLICATIVE. ISO 2020
---------------------- Page: 1 ----------------------
ISO/DIS 20500-6:2020(F)
ISO/DIS 20500-6:2020(F)
Sommaire Page

Avant-propos ................................................................................................................................................................... v

Introduction .................................................................................................................................................................. vii

1 Domaine d’application ...................................................................................................................................1

2 Références normatives ..................................................................................................................................1

3 Termes et définitions .....................................................................................................................................2

4 Exigences de sécurité et/ou mesures de protection/réduction des risques .............................3

4.1 Généralités .........................................................................................................................................................3

4.2 Visibilité ..............................................................................................................................................................3

4.2.1 Critères de performance de visibilité .......................................................................................................3

4.2.2 Critères de performance de visibilité pour le RB .................................................................................4

4.3 Poste de l’opérateur ........................................................................................................................................4

4.4 Commandes et indicateurs ...........................................................................................................................5

4.5 Moyens d’accès au poste de l’opérateur et aux points de maintenance ......................................5

4.6 Protection ...........................................................................................................................................................5

4.7 Systèmes d’avertissement et signaux de danger ..................................................................................5

4.8 Compatibilité électromagnétique (CEM).................................................................................................5

4.9 Bruit et vibrations ...........................................................................................................................................5

4.10 Convoyeurs ........................................................................................................................................................6

5 Vérification des exigences de sécurité et/ou mesures de protection/réduction des

risques .................................................................................................................................................................6

6 Informations pour l’utilisation ...................................................................................................................7

6.1 Signaux et dispositifs d’avertissement ....................................................................................................7

6.2 Manuel de l’opérateur ....................................................................................................................................7

Annexe A (normative) Code d’essai acoustique pour les alimentateurs d'enrobé ...............................9

A.1 Domaine d’application ...................................................................................................................................9

A.2 Détermination du niveau de puissance acoustique pondéré A ......................................................9

A.2.1 Généralités .........................................................................................................................................................9

A.2.2 Surface de mesure ...........................................................................................................................................9

A.2.3 Dimensions de la surface de mesure ........................................................................................................9

A.2.4 Positions de microphone sur la surface de mesurage hémisphérique ..................................... 10

A.2.5 Positionnement de l’engin ......................................................................................................................... 10

A.2.6 Réitération de l’essai ................................................................................................................................... 10

A.3 Détermination du niveau de pression acoustique d’émission pondéré A au poste de

l’opérateur ...................................................................................................................................................... 11

A.3.1 Généralités ...................................................................................................................................................... 11

A.3.2 Postes de l’opérateur fermés .................................................................................................................... 11

DOCUMENT PROTÉGÉ PAR COPYRIGHT

A.3.3 Grandeurs à déterminer ............................................................................................................................ 11

© ISO 2020

A.3.4 Réitération de l’essai ................................................................................................................................... 11

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en oeuvre, aucune partie de cette

A.3.5 Position des microphones ......................................................................................................................... 11

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

A.4 Conditions de fonctionnement................................................................................................................. 11

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur. A.4.1 Vitesse du ventilateur ................................................................................................................................. 11

ISO copyright office A.4.2 Conditions de fonctionnement pour les unités de travail .............................................................. 12

Case postale 401 • Ch. de Blandonnet 8

A.5 Incertitude....................................................................................................................................................... 13

CH-1214 Vernier, Geneva
Tél.: [phone]
Fax: [phone]
E-mail: [e-mail]
Website: www.iso.org
© ISO 2020 – Tous droits réservés
iii
Publié en Suisse
ii © ISO 2020 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO/DIS 20500-6:2020(F)
Sommaire Page

Avant-propos ................................................................................................................................................................... v

Introduction .................................................................................................................................................................. vii

1 Domaine d’application ...................................................................................................................................1

2 Références normatives ..................................................................................................................................1

3 Termes et définitions .....................................................................................................................................2

4 Exigences de sécurité et/ou mesures de protection/réduction des risques .............................3

4.1 Généralités .........................................................................................................................................................3

4.2 Visibilité ..............................................................................................................................................................3

4.2.1 Critères de performance de visibilité .......................................................................................................3

4.2.2 Critères de performance de visibilité pour le RB .................................................................................4

4.3 Poste de l’opérateur ........................................................................................................................................4

4.4 Commandes et indicateurs ...........................................................................................................................5

4.5 Moyens d’accès au poste de l’opérateur et aux points de maintenance ......................................5

4.6 Protection ...........................................................................................................................................................5

4.7 Systèmes d’avertissement et signaux de danger ..................................................................................5

4.8 Compatibilité électromagnétique (CEM).................................................................................................5

4.9 Bruit et vibrations ...........................................................................................................................................5

4.10 Convoyeurs ........................................................................................................................................................6

5 Vérification des exigences de sécurité et/ou mesures de protection/réduction des

risques .................................................................................................................................................................6

6 Informations pour l’utilisation ...................................................................................................................7

6.1 Signaux et dispositifs d’avertissement ....................................................................................................7

6.2 Manuel de l’opérateur ....................................................................................................................................7

Annexe A (normative) Code d’essai acoustique pour les alimentateurs d'enrobé ...............................9

A.1 Domaine d’application ...................................................................................................................................9

A.2 Détermination du niveau de puissance acoustique pondéré A ......................................................9

A.2.1 Généralités .........................................................................................................................................................9

A.2.2 Surface de mesure ...........................................................................................................................................9

A.2.3 Dimensions de la surface de mesure ........................................................................................................9

A.2.4 Positions de microphone sur la surface de mesurage hémisphérique ..................................... 10

A.2.5 Positionnement de l’engin ......................................................................................................................... 10

A.2.6 Réitération de l’essai ................................................................................................................................... 10

A.3 Détermination du niveau de pression acoustique d’émission pondéré A au poste de

l’opérateur ...................................................................................................................................................... 11

A.3.1 Généralités ...................................................................................................................................................... 11

A.3.2 Postes de l’opérateur fermés .................................................................................................................... 11

A.3.3 Grandeurs à déterminer ............................................................................................................................ 11

A.3.4 Réitération de l’essai ................................................................................................................................... 11

A.3.5 Position des microphones ......................................................................................................................... 11

A.4 Conditions de fonctionnement................................................................................................................. 11

A.4.1 Vitesse du ventilateur ................................................................................................................................. 11

A.4.2 Conditions de fonctionnement pour les unités de travail .............................................................. 12

A.5 Incertitude....................................................................................................................................................... 13

© ISO 2020 – Tous droits réservés
iii
---------------------- Page: 3 ----------------------
ISO/DIS 20500-6:2020(F)

A.6 Informations à enregistrer ....................................................................................................................... 13

A.7 Informations à consigner .......................................................................................................................... 13

A.8 Déclaration et vérification des valeurs d’émission sonore ........................................................... 14

Annexe B (informative) Exemples de alimentateurs d'enrobé ................................................................ 15

Annexe C (informative) Liste des phénomènes dangereux significatifs ............................................... 17

Pour la version européenne seulement ............................................................................................................. 21

Annexe ZA (informative) Relation entre la présente Norme européenne et les exigences

essentielles de la Directive 2006/42/CE destinées à être couvertes ........................................ 22

© ISO 2020 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO/DIS 20500-6:2020(F)
Avant-propos

L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes

nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est en

général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude a le droit

de faire partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales

et non gouvernementales, en liaison avec l’ISO participent également aux travaux. L’ISO collabore

étroitement avec la Commission électrotechnique internationale (IEC) en ce qui concerne la

normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d’approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2

(voir www.iso.org/directives).

L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de

droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable de

ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les

références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l’élaboration

du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de brevets reçues par

l’ISO (voir www.iso.org/brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion

de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir le lien suivant: www.iso.org/iso/fr/avant-propos.html.

Le présent document a été élaboré par le Comité technique ISO/TC 195, Machines et matériels pour la

construction des bâtiments.

L’ISO 20500 comprend les parties suivantes, présentées sous le titre général Machines mobiles pour la

construction de routes — Sécurité:
— Partie 1: Prescriptions communes
— Partie 2: Prescriptions spécifiques pour fraiseuses routières

— Partie 3: Prescriptions spécifiques pour engins de stabilisation de sol et machines de recyclage

— Partie 4: Prescriptions spécifiques pour machines de compactage
— Partie 5: Prescriptions spécifiques pour finisseurs
— Partie 6: Prescriptions spécifiques pour alimentateurs d'enrobé
© ISO 2020 – Tous droits réservés
---------------------- Page: 5 ----------------------
ISO/DIS 20500-6:2020(F)

— Partie 7: Prescriptions spécifiques pour machines à coffrage glissant et de traitement de surface.

Une liste de toutes les parties de la série ISO 20500 est disponible sur le site Internet de l’ISO.

Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent

document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes

se trouve à l’adresse www.iso.org/members.html.
© ISO 2020 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO/DIS 20500-6:2020(F)
Introduction

La présente Norme internationale est une norme de type C telle que définie dans l’ISO 12100.

Les machines concernées et l’étendue des phénomènes dangereux, situations dangereuses et événements

dangereux couverts sont précisées dans le domaine d’application de la présente Norme internationale.

Lorsque les dispositions de la présente norme de type C diffèrent de celles figurant dans des normes de

type A ou B, ce sont les dispositions de la présente norme qui prennent le pas sur celles des autres normes

pour les machines conçues et construites conformément aux dispositions de la présente norme de type C.

Les alimentateurs d'enrobé sont typiquement des machines automotrices utilisées dans le transfert

continu de matériaux de revêtement routier des camions aux finisseurs. Certains alimentateurs d'enrobé

sont capables de charger plusieurs finisseurs.
© ISO 2020 – Tous droits réservés
vii
---------------------- Page: 7 ----------------------
PROJET DE NORME INTERNATIONALE ISO/DIS 20500-6:2020(F)
Machines mobiles pour la construction de routes — Sécurité —
Partie 6: Prescriptions spécifiques pour alimentateurs d'enrobé
1 Domaine d’application

La présente partie de l’ISO 20500 traite, avec la partie 1, de tous les phénomènes dangereux significatifs

pour les alimentateurs d'enrobé lorsqu’ils sont utilisés normalement et dans les conditions de mauvaise

utilisation raisonnablement prévisibles par le fabricant, associés à toute la durée de vie des machines

(voir Annexe C).

Les exigences de la présente partie viennent en complément des exigences communes présentées dans

l’ISO 20500-1.

Le présent document ne répète pas les exigences de l’ISO 20500-1, mais ajoute ou remplace les exigences

pour application aux alimentateurs d'enrobé.

Les phénomènes dangereux significatifs et pertinents suivants ne sont pas couverts dans le présent

document:
— Foudre.
2 Références normatives

Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des exigences

du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les références non

datées, la dernière édition du document de référence s’applique (y compris les éventuels amendements).

ISO 3744:2010, Acoustique — Détermination des niveaux de puissance acoustique et des niveaux d’énergie

acoustique émis par les sources de bruit à partir de la pression acoustique — Méthodes d’expertise pour des

conditions approchant celles du champ libre sur plan réfléchissant

ISO 11201:2010, Acoustique — Bruits émis par les machines et équipements — Détermination des niveaux

de pression acoustique d’émission au poste de travail et en d’autres positions spécifiées dans des conditions

approchant celles du champ libre sur plan réfléchissant avec des corrections d’environnement négligeables

ISO 12100:2010, Sécurité des machines — Principes généraux de conception — Appréciation du risque et

réduction du risque

ISO 15878:2008, Équipement pour la construction et l’entretien des routes — Asphalteuse — Terminologie

et spécifications commerciales

ISO 20500-1, Machines mobiles pour la construction de routes — Sécurité — Partie 1: Prescriptions

communes
© ISO 2020 – Tous droits réservés
---------------------- Page: 8 ----------------------
ISO/DIS 20500-6:2020(F)
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions suivants s’appliquent.

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:
— IEC Electropedia: disponible à l’adresse http://www.electropedia.org/
— ISO Online browsing platform: disponible à l’adresse http://www.iso.org/obp
3.1
alimentateur d'enrobé

machine automotrice destinée à transférer un matériau de revêtement routier d’un camion ou un cordon

à un finisseur pour une mise en place continue sans contact physique entre le alimentateur d'enrobé et

le finisseur

Note 1 à l’article: Les alimentateurs d'enrobé peuvent être sur pneumatiques ou sur chenilles.

3.2
élévateur de cordon

machine équipée d’une réception de matériau en cordon et d’un convoyeur, destiné à transférer un

matériau de revêtement routier dans la trémie d’un finisseur ou un rehausse de trémie

Note 1 à l’article: Elle peut être automotrice ou rigidement fixée en tant qu’équipement interchangeable à un

finisseur équipé d’une réception de matériau en cordon et d’un convoyeur.
3.3
réception de matériau en cordon

dispositif installé sur un élévateur de cordon ou un alimentateur d'enrobé, destiné à recevoir un matériau

de revêtement routier posé sur la surface en cordon et à le guider sur un convoyeur

3.4
stockage interne

dispositif installé sur un alimentateur d'enrobé, destiné à agrandir la capacité de stockage de la

combinaison d’un alimentateur d'enrobé et d’un finisseur
3.5
unité de malaxage

dispositif installé sur le côté inférieur d’un rehausse de trémie ou au début du convoyeur de décharge

d’un alimentateur d'enrobé ou d’un élévateur de cordon, destiné à disloquer et mélanger de grosses

portions de matériau de revêtement routier
3.6
convoyeur de décharge

dispositif destiné à transférer un matériau de revêtement routier du alimentateur d'enrobé ou de

l’élévateur de cordon au finisseur
Note 1 à l’article: Le dispositif peut être de type rigide ou pivotant.
3.7
rehausse de trémie
dispositif permettant d’augmenter la capacité d’une trémie
© ISO 2020 – Tous droits réservés
---------------------- Page: 9 ----------------------
ISO/DIS 20500-6:2020(F)
[SOURCE: ISO 15878:2008]
4 Exigences de sécurité et/ou mesures de protection/réduction des risques
4.1 Généralités

Les alimentateurs d'enrobé doivent être conformes aux exigences de sécurité et/ou aux mesures de

protection/réduction des risques du présent article. De plus, les machines doivent être conçues selon les

principes de l’EN ISO 12100:2010 pour les phénomènes dangereux pertinents mais non significatifs qui

ne sont pas traités dans le présent document.

Les alimentateurs d'enrobé doivent être conformes aux exigences de la FprEN 474-1:2019 dans la mesure

où elles ne sont ni modifiées ni remplacées par les exigences de la présente partie.

4.2 Visibilité
Le paragraphe 4.2 de l’ISO 20500-1 s’applique avec les compléments suivants.
4.2.1 Critères de performance de visibilité

L’engin répond aux exigences de la présente Norme internationale si les résultats de mesure n’indiquent

aucun masquage ou des masquages inférieurs ou égaux aux critères de performance avec visibilité directe

ou indirecte comme spécifié dans le Tableau 2.
Tableau 1 — Critères de performance de visibilité
A B C D E F
b b a
205 205 205 205
205 205 405
-------- -------- -------- --------
-------- -------- ------
1 - 700 2 – 1300 2 – 1300 2 - 1300
2 – 1300 2 – 1300 300

La zone au-dessous du convoyeur ne sera pas évaluée (dimension XX selon le Tableau 4)

Si les masquages dépassent la valeur donnée dans le Secteur B ou C, l’exigence est également remplie, si

seulement un masquage reste à une hauteur de 1000 mm au-dessus du PRS
RB
© ISO 2020 – Tous droits réservés
---------------------- Page: 10 ----------------------
ISO/DIS 20500-6:2020(F)
4.2.2 Critères de performance de visibilité pour le RB

L’engin répond aux exigences de la présente norme si les résultats de mesure n’indiquent aucun

masquage ou des masquages inférieurs ou égaux aux masquages acceptables (300 mm) lorsqu’il est

soumis à l’essai en utilisant l’écartement des yeux spécifié dans le Tableau 1 pour le RB et en utilisant la

hauteur de l’objet d’essai pour chaque zone telle que spécifiée dans le Tableau 3.

Tableau 2 — Hauteur de l’objet d’essai selon la zone du contour rectangulaire
Zone du RB
Côté avant Côté gauche Côté droit Côté arrière
1,5 m 1,5 m 1,5 m 1,5 m
(avec écart XX sous
le convoyeur, voir
Tableau 4)
Tableau 3 — Préparation des engins
HH: hauteur du centre de la poulie au-dessus du sol
XX est défini comme la largeur de la suspension du convoyeur +2 x 150 mm
Informations supplémentaires à consigner:
— dimension HH;
— dimension XX.
4.3 Poste de l’opérateur
Le paragraphe 4.4 de l’ISO 20500-1 s’applique avec l’exception suivante:
© ISO 2020 – Tous droits réservés
---------------------- Page: 11 ----------------------
ISO/DIS 20500-6:2020(F)

— dans le paragraphe 4.4.2, le premier alinéa ne s’applique pas aux alimentateurs d'enrobé.

4.4 Commandes et indicateurs
Le paragraphe 4.6 de l’ISO 20500-1 s’applique avec le complément suivant:

— si un convoyeur pivotant est installé, il ne doit pas être activé simultanément de plus d’un poste de

l’opérateur. Les commandes de réglage du convoyeur pivotant doivent être de type à action

maintenue;

— le mouvement du convoyeur pivotant (s’il est installé) ne doit pas être activé par un toucher

involontaire de la commande (par exemple, par happement de vêtements lorsque l’opérateur se lève

de son siège).
4.5 Moyens d’accès au poste de l’opérateur et aux points de maintenance
Les exigences de l’ISO 20500-1, 4.9, s’appliquent avec les exceptions suivantes:

— Le paragraphe 4.9 ne s’applique pas aux moyens d’accès aux points de service situés dans la zone de

la trémie d’alimentation en matériau.
4.6 Protection

En plus des exigences de l’ISO 20500-1, Article 4.10, les conditions suivantes s’appliquent:

— des moyens de protection (par exemple, élément déflecteur sur un convoyeur de décharge ou un

rehausse de trémie équipé d’un protecteur) doivent être prévus pour empêcher les opérateurs d’un

finisseur d’être ensevelis par le matériau de revêtement routier convoyé;
— des moyens d
...
