Standards Content (sample)

INTERNATIONAL ISO
STANDARD 15688
Second edition
2012-09-15
Road construction and maintenance
equipment — Soil stabilizers —
Terminology and commercial
specifications
Équipement pour la construction et l’entretien des routes —
Stabilisateurs de sol — Terminologie et spécifications commerciales
Reference number
ISO 15688:2012(E)
ISO 2012
---------------------- Page: 1 ----------------------
ISO 15688:2012(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2012

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any

means, electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the

address below or ISO’s member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2012 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 15688:2012(E)
Contents Page

Foreword ........................................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Types and configuration of soil stabilizers ............................................................................................................................... 2

4.1 Types................................................................................................................................................................................................................ 2

4.2 Configuration ............................................................................................................................................................................................ 2

4.3 Tool driving principle ........................................................................................................................................................................ 2

5 Commercial specifications ......................................................................................................................................................................... 2

5.1 General ........................................................................................................................................................................................................... 2

5.2 General data ............................................................................................................................................................................................... 2

5.3 Dimensional characteristics ........................................................................................................................................................ 3

5.4 Mass and load characteristics .................................................................................................................................................... 4

5.5 Engine characteristics ....................................................................................................................................................................... 4

5.6 Characteristics and type of wheels/crawlers ............................................................................................................... 5

5.7 Traction transmission characteristics ................................................................................................................................ 5

5.8 Working and travelling speeds .................................................................................................................................................. 5

5.9 Steering characteristics ................................................................................................................................................................... 6

5.10 Characteristics of the mixing devices .................................................................................................................................. 6

5.11 Equipment ................................................................................................................................................................................................... 9

Annex A (informative) Examples of soil stabilizer types, tools and dimensional characteristics .....13

Bibliography .............................................................................................................................................................................................................................18

© ISO 2012 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 15688:2012(E)

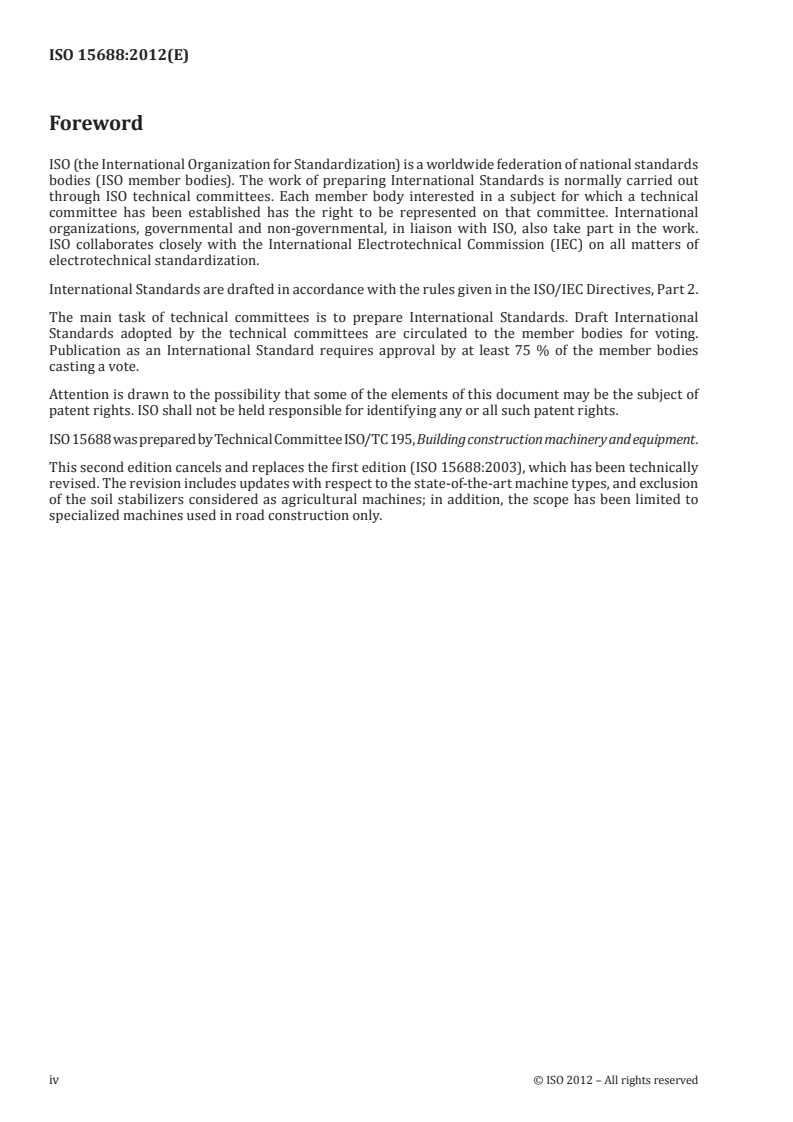

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.

The main task of technical committees is to prepare International Standards. Draft International

Standards adopted by the technical committees are circulated to the member bodies for voting.

Publication as an International Standard requires approval by at least 75 % of the member bodies

casting a vote.

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights.

ISO 15688 was prepared by Technical Committee ISO/TC 195, Building construction machinery and equipment.

This second edition cancels and replaces the first edition (ISO 15688:2003), which has been technically

revised. The revision includes updates with respect to the state-of-the-art machine types, and exclusion

of the soil stabilizers considered as agricultural machines; in addition, the scope has been limited to

specialized machines used in road construction only.
iv © ISO 2012 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 15688:2012(E)
Introduction

This International Standard deals with soil stabilizers used in road construction and pavement works.

It provides the terminology of the machine and its components, also the definitions of operation

principles and parameters.

It deals with commercial specifications, and establishes parameters required for technical characteristics

of a whole machine and its components, such as transport vehicle and mixing device.

© ISO 2012 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 15688:2012(E)
Road construction and maintenance equipment — Soil
stabilizers — Terminology and commercial specifications
1 Scope

This International Standard establishes the terminology, definitions of operation and commercial

specifications for soil stabilizers and their components intended for use in road construction and

pavement works.
It does not apply to soil stabilizers used in agricultural applications.
2 Normative references

The following documents, in whole or in part, are normatively referenced in this document and are

indispensable for its application. For dated references, only the edition cited applies. For undated

references, the latest edition of the referenced document (including any amendments) applies..

ISO 3911, Wheels and rims for pneumatic tyres — Vocabulary, designation and marking

ISO 6746-1, Earth-moving machinery — Definitions of dimensions and codes — Part 1: Base machine

ISO 6746-2, Earth-moving machinery — Definitions of dimensions and codes — Part 2: Equipment and

attachments

ISO 7134, Earth-moving machinery — Graders — Terminology and commercial specifications

3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
3.1
soil stabilizer

self-propelled machine, either towed or transported, with the function of pulverizing, breaking-up,

aerating, homogenizing, and loosening existing and imported soil or paving materials and mixing them

together with one or more additive materials such as filler, cement or lime

NOTE The main purpose of a soil stabilizer is to improve the mechanical and physical properties of the soil

material by mixing it with binders (cement, lime, etc.) or filler.
3.2
transport machine

machine carrying all of the components, providing movement of the mixing device during work and

between work areas
3.3
mixing device

device comprised of active components that work the materials in place, e.g. either by mixing or

breaking up actions

NOTE The mixing device normally comprises a powered rotor equipped with tools, which rotates during the

mixing operation (Figures A.1 to A.5). Another type of mixing device may utilize special tools that reciprocate

during the mixing operation (Figure A.6).
© ISO 2012 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 15688:2012(E)
3.4
variable mixer chamber

chamber, equipped with gates or flaps, which controls the time the materials remain in the mixing chamber

3.5
fixed mixer chamber
chamber without gates or flaps so no variation of mixing time is possible
4 Types and configuration of soil stabilizers
4.1 Types

Depending on the mixing device, there are two different types of soil stabilizer:

a) mixing: using rotating tools to cut and reduce to aggregate the material in a mixing chamber (see

Figures A.1 to A.5). The rotation axis of the rotors may be horizontal or vertical;

b) breaking up: using special tools with reciprocating movement (digging machine, see Figure A.6).

4.2 Configuration

The configuration of soil stabilizers is determined by either the position of the mixing tools in relation

to the axles of the transport machine or the type and layout of the working tools with which the

machine is equipped.
a) Position of mixing tool:

— central: the mixing device is suspended between front and rear axles (see Figures A.1 and A.2);

— rear: the mixing device is carried behind the axles (see Figures A.3 to A.6).
b) Type and layout of working tool:

— tools fixed to a horizontal axis rotary drum (see Figures A.1 to A.4 and Figures A. 7 to A.10);

— tools fixed to the vertical axis rotary disc (see Figure A.5);
— tools in form of digging device (see Figure
...
