ISO 522:1975

Special tolerances for reamers

Tolérances spéciales d'alésoirs

General Information

• Status: Published
• Publication Date: 31-Jan-1975
• ICS: 25.100.30 - Drills, countersinks, reamers
• Technical Committee: ISO/TC 29/SC 9 - Tools with defined cutting edges, holding tools, cutting items, adaptive items and interfaces
• Drafting Committee: ISO/TC 29/SC 9 - Tools with defined cutting edges, holding tools, cutting items, adaptive items and interfaces
• Current Stage: 9060 - Close of review
• Completion Date: 02-Dec-2029

Overview

ISO 522:1975, "Special tolerances for reamers", defines how to specify special dimensional tolerances for the cutting diameter of hand and machine reamers when a tighter accuracy grade than the standard stock grade (m6) is required. First published in 1975, this International Standard replaces ISO Recommendation R 522‑1966 and is intended to give a consistent method for relating reamer dimensions to the required hole tolerance (IT grade).

Key topics and technical requirements

• Purpose: Specifies limits for the diameter of the cutting portion of reamers to produce holes with a given tolerance class (IT).
• Applicability: Hand reamers and long-fluted machine reamers (ISO/R 236) and machine chucking reamers with parallel or Morse taper shanks (ISO/R 521) when a non‑standard stock grade tolerance is required.
• Main rules:
  • The upper limit of the reamer diameter = maximum hole diameter minus 0.15 × IT.
  • The lower limit of the reamer diameter = upper limit minus 0.35 × IT.
• Rounding:
  • Values of 0.15 × IT and 0.35 × IT are rounded upwards to the nearest 0.001 mm (or 0.0001 in for inch sizes).
  • For inch-size reamers, IT values are obtained by direct conversion from metric IT values.
• Practical note: Reamers are commonly manufactured to the stock grade m6, and hole size actually achieved depends on many factors (material, cutting angle, tool condition, mounting/operation, lubrication). ISO 522 therefore gives a recommended method to determine special reamer limits rather than guaranteeing hole size under all conditions.
• Examples (from the standard):
  • For a 12 mm H7 hole (IT7 = 0.018 mm):
    • 0.15 × IT = 0.0027 → rounded to 0.003 mm; upper reamer limit = 12.015 mm.
    • 0.35 × IT = 0.0063 → rounded to 0.007 mm; lower reamer limit = 12.008 mm.
  • For a 0.5 in H7 hole (IT7 = 0.0007 in): upper reamer limit 0.5006 in, lower limit 0.5003 in.

Applications and users

ISO 522 is useful for:

• Tool designers and manufacturers specifying reamer production tolerances.
• Machining and manufacturing engineers creating drawings and procurement specifications for reamers.
• Quality and inspection engineers verifying reamer diameters against required hole tolerances.
• Tooling suppliers and workshop machinists who must match reamers to required hole accuracy (e.g., H7 fits). Practical use cases include producing precision holes for bearings, dowel fits, and assemblies where controlled hole size and surface finish are critical.

Related standards

• ISO/R 236 - Hand and machine reamers (referenced for reamer types)
• ISO/R 521 - Machine chucking reamers (referenced for shank types)
• General IT grade and limits/fits standards (metric‑to‑inch conversion noted in ISO 522)

Keywords: ISO 522, special tolerances for reamers, reamer tolerances, reamer diameter, IT grade, H7, m6, machining standards, reamer specification, dimensional tolerances.

Standards Content (Sample)

INTERNATIONAL STANDARD
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION l MEXjJYHAPOAHAJI OPTAHI43AUMR l-f0 CTAHAAPTM3AUMM~ORGANISATION INTERNATIONALE DE NORMALISATION
Special tolerantes for reamers
Tolkances speciales dakkoirs
First edition - 1975-02-15
Ref. No. ISO 522-1975 (E)
UDC 621.951.7 : 621.753.1
w
-
Descriptors : tools, reamers, dimensions, dimensional tolerantes.
Price based on 2 pages
FOREWORD
ISO (the International Organization for Standardization) is a worldwide federation
of national Standards institutes (ISO Member Bodies). The work of developing
International Standards is carried out through ISO Technical Committees. Every
Member Body interested in a subject for which a Technical Committee has been set
up has the right to be represented on that Committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work.
Draft International Standards adopted by the Technical Committees are circulated
to the Member Bodies for approval before their acceptance as International
Standards by the ISO Council.
Prior to 1972, the results of the work of the Technical Committees were published
as ISO Recommendations; these documents are now in the process of being
transformed into International Standards. As part of this process, Technical
Committee lSO/TC 29 has reviewed ISO Recommendation R 522 and found it
technically suitable for transformation. International Standard ISO 522 therefore
replaces ISO Recommendation R 522-1966 to which it is technically identical.
ISO Recommendation R 522 was approved by the Member Bodies of the following
countries :
Austral ia France Poland
Austria Germany Portugal
Belgium Hungary Spain
Brazil lndia Sweden
Switzerland
Canada Italy
Chile Japan United Kingdom
Colombia Korea, Rep. of U.S.S. R.
Czechoslovakia Netherlands Yugoslavia
Denmark New Zealand
of the follow ing country expressed disapproval of the
The Member Body
^ .
tech nical ground s .
Recommendation on
U.S.A.
The Member Body of the following country disapproved the transformation of
ISO/R 522 into an International Standard :
Sweden
0 International Organkation for Standardkation, 1975 l
Printed in Switzerland
ISO 522-1975 (E)
INTERNATIONAL STANDARD
Special tolerantes for reamers
1 SCOPE AND FIELD OF APPLICATION
The value 0,15 IT should be rounded upwards to a
whole multiple of 0,001 mm (or 0.000 1 in).
This International Standard specifies the special tolerantes
-
to be applied to the diameter of the cutting Portion of the
the low limit of the diameter of the reamer is equal
hand and machine reamers covered by ISO/R 236, Hand
to its maximum diameter, minus 0,35 IT.
reamers and long fluted machine reamers, Morse taper
The value 0,35 IT should be rounded upwards to a
shank, and ISO/R 521, Machine chucking reamers with
whole multiple of 0,001 mm (or 0.000 1 in).
parallel shanks or Morse taper shanks, when a grade of
accuracy other than the Standard stock grade (with m6
NOTE - For inch size reamers, the IT values are obtained by direct
to
...

NORME INTERNATIONALE
lNTERNATIONAL ORGANIZATION FOR STANDARDIZATION .MEXfiYHAPOflHAII OPI-AHM3ALJW-l I-I0 CTAH~APTM3A~MM.ORGANISATION INTERNATIONALE DE NORMALISATION
Tolérances spéciales d’alésoirs
Special tolerances for reamers
Première édition - 1975-02-15
Réf. No : ISO 522-1975 (F)
CDU 621.951.7 : 621.753.1
Descripteurs : outil, alésoir, dimension, tolérance de dimension.
Prix basé sur 2 pages
AVANT-PROPOS
L’ISO (Organisation Internationale de Normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (Comités Membres KO). L’élaboration de
Normes Internationales est confiée aux Comités Techniques ISO. Chaque Comité
Membre intéressé par une étude a le droit de faire partie du Comité Technique
correspondant.
Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO, participent également aux travaux.
Les Projets de Normes Internationales adoptés par les Comités Techniques sont
soumis aux Comités Membres pour approbation, avant leur acceptation comme
Normes Internationales par le Conseil de I’ISO.
Avant 1972, les résultats des travaux des Comités Techniques étaient publiés
comme Recommandations ISO; maintenant, ces documents sont en cours de
transformation en Normes Internationales. Compte tenu de cette procédure, le
Comité Technique ISO/TC 29 a examiné la Recommandation ISO/R 522 et est
d’avis qu’elle peut, du point de vue technique, être transformée en Norme Inter-
nationale. La présente Norme Internationale remplace donc la Recommandation
lSO/R 522-1966 et I’Additif, auxquels elle est techniquement identique.
La Recommandation ISO/R 522 avait été approuvée par les Comités Membres des
pays suivants :
Allemagne Danemark Pologne
Australie Espagne Portugal
Royaume-Uni
Au triche France
Belgique Hongrie Suède
Brésil Inde Suisse
Canada Italie Tchécoslovaquie
Chili U.R.S.S.
Japon
Colombie Nouvel le-Zélande Yougoslavie
Corée, Rép. de Pays-Bas
Le Comité Membre du pays suivant avait désapprouvé la Recommandation pour des
raisons techniques :
U.S.A.
Le Comité Membre du pays suivant a désapprouvé la transformation de la
Recommandation ISO/R 522 en Norme Internationale :
Suède
0 Organisation Internationale de Normalisation, 1975 l
Imprimé en Suisse
ISO 522-1975 (F)
NORME INTERNATIONALE
Tolérances spéciales d’alésoirs
1 OBJET ET DOMAINE D’APPLICATION La valeur 0’15 IT est à arrondir vers le haut à un
multiple entier de 0,001 mm (ou 0,000 1 in).
La présente Norme Internationale spécifie les tolérances
spéciales à prévoir sur le diamètre de la partie taillante des - le diamètre minimal de I’alésoir est égal au diamètre
alésoirs à main et à machine faisant l’objet de l’lSO/R 236, maximal de celui-ci, moins 0’35 IT.
Alésoirs à main et alésoirs longs à cannelures, pour machine,
La valeur 0’35 IT est à arrondir vers le haut à un
à queue cône Morse, et de I’ISO/R 52 1, Alésoirs à machine
multiple entier de 0,001 mm (ou 0,000 1 in).
à queue cylindrique et à queue cône Morse, lorsque l’on
désire une qualité de précision autre que la qualité courante
NO
...

NORME INTERNATIONALE
lNTERNATIONAL ORGANIZATION FOR STANDARDIZATION .MEXfiYHAPOflHAII OPI-AHM3ALJW-l I-I0 CTAH~APTM3A~MM.ORGANISATION INTERNATIONALE DE NORMALISATION
Tolérances spéciales d’alésoirs
Special tolerances for reamers
Première édition - 1975-02-15
Réf. No : ISO 522-1975 (F)
CDU 621.951.7 : 621.753.1
Descripteurs : outil, alésoir, dimension, tolérance de dimension.
Prix basé sur 2 pages

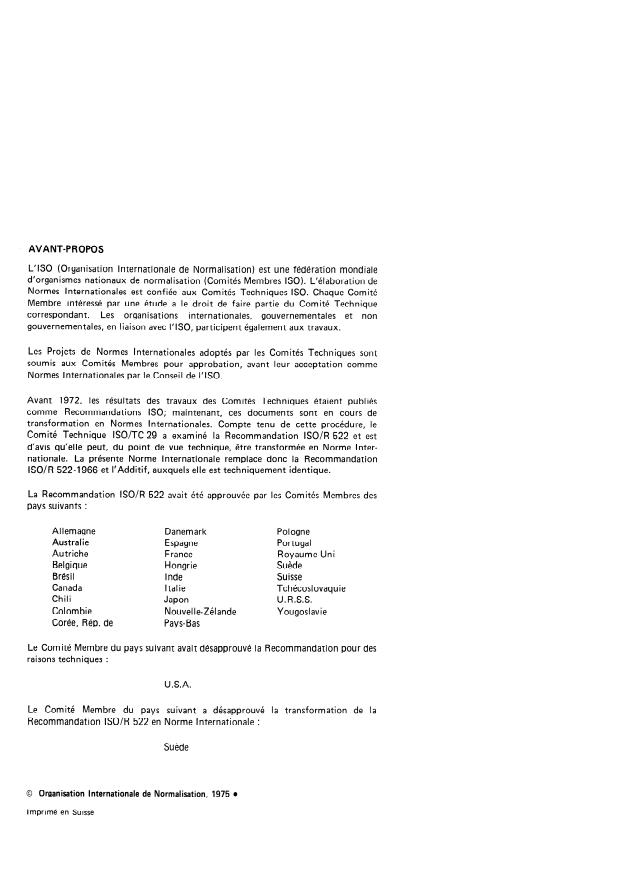

AVANT-PROPOS
L’ISO (Organisation Internationale de Normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (Comités Membres KO). L’élaboration de
Normes Internationales est confiée aux Comités Techniques ISO. Chaque Comité
Membre intéressé par une étude a le droit de faire partie du Comité Technique
correspondant.
Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO, participent également aux travaux.
Les Projets de Normes Internationales adoptés par les Comités Techniques sont
soumis aux Comités Membres pour approbation, avant leur acceptation comme
Normes Internationales par le Conseil de I’ISO.
Avant 1972, les résultats des travaux des Comités Techniques étaient publiés
comme Recommandations ISO; maintenant, ces documents sont en cours de
transformation en Normes Internationales. Compte tenu de cette procédure, le
Comité Technique ISO/TC 29 a examiné la Recommandation ISO/R 522 et est
d’avis qu’elle peut, du point de vue technique, être transformée en Norme Inter-
nationale. La présente Norme Internationale remplace donc la Recommandation
lSO/R 522-1966 et I’Additif, auxquels elle est techniquement identique.
La Recommandation ISO/R 522 avait été approuvée par les Comités Membres des
pays suivants :
Allemagne Danemark Pologne
Australie Espagne Portugal
Royaume-Uni
Au triche France
Belgique Hongrie Suède
Brésil Inde Suisse
Canada Italie Tchécoslovaquie
Chili U.R.S.S.
Japon
Colombie Nouvel le-Zélande Yougoslavie
Corée, Rép. de Pays-Bas
Le Comité Membre du pays suivant avait désapprouvé la Recommandation pour des
raisons techniques :
U.S.A.
Le Comité Membre du pays suivant a désapprouvé la transformation de la
Recommandation ISO/R 522 en Norme Internationale :
Suède
0 Organisation Internationale de Normalisation, 1975 l
Imprimé en Suisse
ISO 522-1975 (F)
NORME INTERNATIONALE
Tolérances spéciales d’alésoirs
1 OBJET ET DOMAINE D’APPLICATION La valeur 0’15 IT est à arrondir vers le haut à un
multiple entier de 0,001 mm (ou 0,000 1 in).
La présente Norme Internationale spécifie les tolérances
spéciales à prévoir sur le diamètre de la partie taillante des - le diamètre minimal de I’alésoir est égal au diamètre
alésoirs à main et à machine faisant l’objet de l’lSO/R 236, maximal de celui-ci, moins 0’35 IT.
Alésoirs à main et alésoirs longs à cannelures, pour machine,
La valeur 0’35 IT est à arrondir vers le haut à un
à queue cône Morse, et de I’ISO/R 52 1, Alésoirs à machine
multiple entier de 0,001 mm (ou 0,000 1 in).
à queue cylindrique et à queue cône Morse, lorsque l’on
désire une qualité de précision autre que la qualité courante
NO
...
