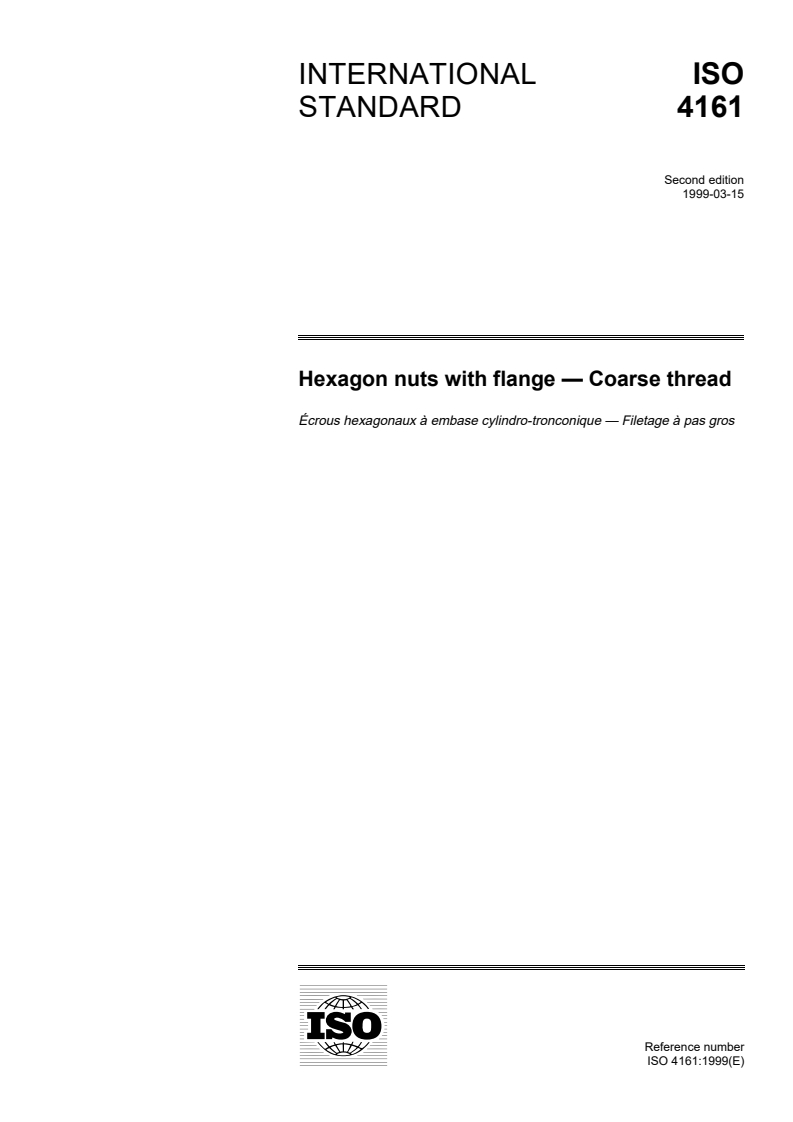

INTERNATIONAL ISO
STANDARD 4161
Second edition
1999-03-15
Hexagon nuts with flange — Coarse thread
Écrous hexagonaux à embase cylindro-tronconique — Filetage à pas gros
A Reference number
ISO 4161:1999(E)
---------------------- Page: 1 ----------------------
ISO 4161:1999(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies (ISO
member bodies). The work of preparing International Standards is normally carried out through ISO technical
committees. Each member body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, governmental and non-governmental, in
liaison with ISO, also take part in the work. ISO collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are circulated to the member bodies for voting.
Publication as an International Standard requires approval by at least 75 % of the member bodies casting a vote.
International Standard ISO 4161 was prepared by Technical Committee ISO/TC 2, Fasteners.
This second edition cancels and replaces the first edition (ISO 4161:1983) which has been technically revised.
Annex A forms an integral part of this International Standard.
© ISO 1999
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means, electronic
or mechanical, including photocopying and microfilm, without permission in writing from the publisher.
International Organization for Standardization
Case postale 56 • CH-1211 Genève 20 • Switzerland
Internet iso@iso.ch
Printed in Switzerland
ii
---------------------- Page: 2 ----------------------

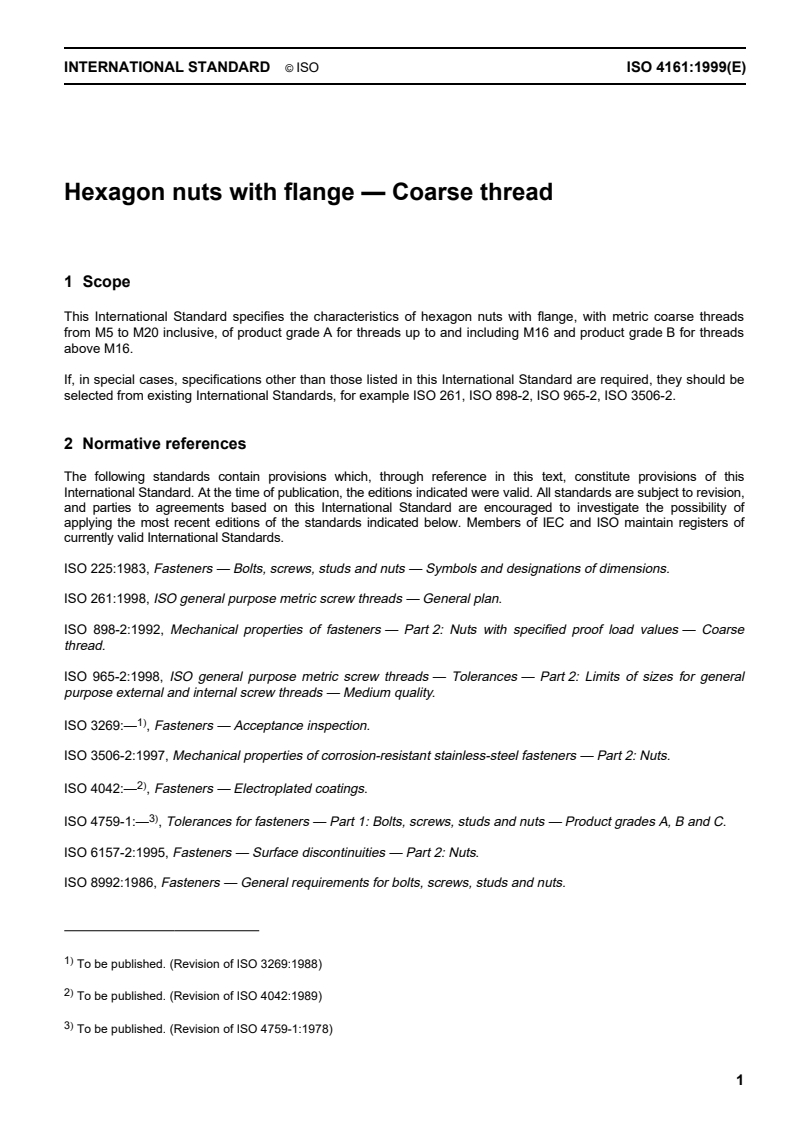

INTERNATIONAL STANDARD © ISO ISO 4161:1999(E)
Hexagon nuts with flange — Coarse thread
1 Scope
This International Standard specifies the characteristics of hexagon nuts with flange, with metric coarse threads
from M5 to M20 inclusive, of product grade A for threads up to and including M16 and product grade B for threads
above M16.
If, in special cases, specifications other than those listed in this International Standard are required, they should be
selected from existing International Standards, for example ISO 261, ISO 898-2, ISO 965-2, ISO 3506-2.
2 Normative references
The following standards contain provisions which, through reference in this text, constitute provisions of this
International Standard. At the time of publication, the editions indicated were valid. All standards are subject to revision,
and parties to agreements based on this International Standard are encouraged to investigate the possibility of
applying the most recent editions of the standards indicated below. Members of IEC and ISO maintain registers of
currently valid International Standards.
ISO 225:1983, Fasteners — Bolts, screws, studs and nuts — Symbols and designations of dimensions.
ISO 261:1998, ISO general purpose metric screw threads — General plan.
ISO 898-2:1992, Mechanical properties of fasteners — Part 2: Nuts with specified proof load values — Coarse
thread.
ISO 965-2:1998, ISO general purpose metric screw threads — Tolerances — Part 2: Limits of sizes for general
purpose external and internal screw threads — Medium quality.
1)
ISO 3269:— , Fasteners — Acceptance inspection.
ISO 3506-2:1997, Mechanical properties of corrosion-resistant stainless-steel fasteners — Part 2: Nuts.
2)
ISO 4042:— , Fasteners — Electroplated coatings.
3)
ISO 4759-1:— , Tolerances for fasteners — Part 1: Bolts, screws, studs and nuts — Product grades A, B and C.
ISO 6157-2:1995, Fasteners — Surface discontinuities — Part 2: Nuts.
ISO 8992:1986, Fasteners — General requirements for bolts, screws, studs and nuts.
1)
To be published. (Revision of ISO 3269:1988)
2)
To be published. (Revision of ISO 4042:1989)
3)
To be published. (Revision of ISO 4759-1:1978)
1
---------------------- Page: 3 ----------------------
© ISO
ISO 4161:1999(E)
3 Dimensions
See Figure 1 and Table 1.
Symbols and designations of dimensions are specified in ISO 225.
a
m is the wrenching height; see note to Table 1
w
b
θ = 90° to 120°
c
β = 15° to 30°
d
δ = 15° to 25°
e
c is measured at d
w, min
f
Edge contour optional
Figure 1
2
---------------------- Page: 4 ----------------------
© ISO
ISO 4161:1999(E)
Table 1 — Dimensions
Dimensions in millimetres
a
Thread (d) M6 M8 M10 M12 (M14) M16 M 20
M5
b
P 0,8 1 1,25 1,5 1,75 2 2 2,5
c min. 1 1,1 1,2 1,5 1,8 2,1 2,4 3
min. 5,00 6,00 8,00 10,0 12 14,0 16,
...

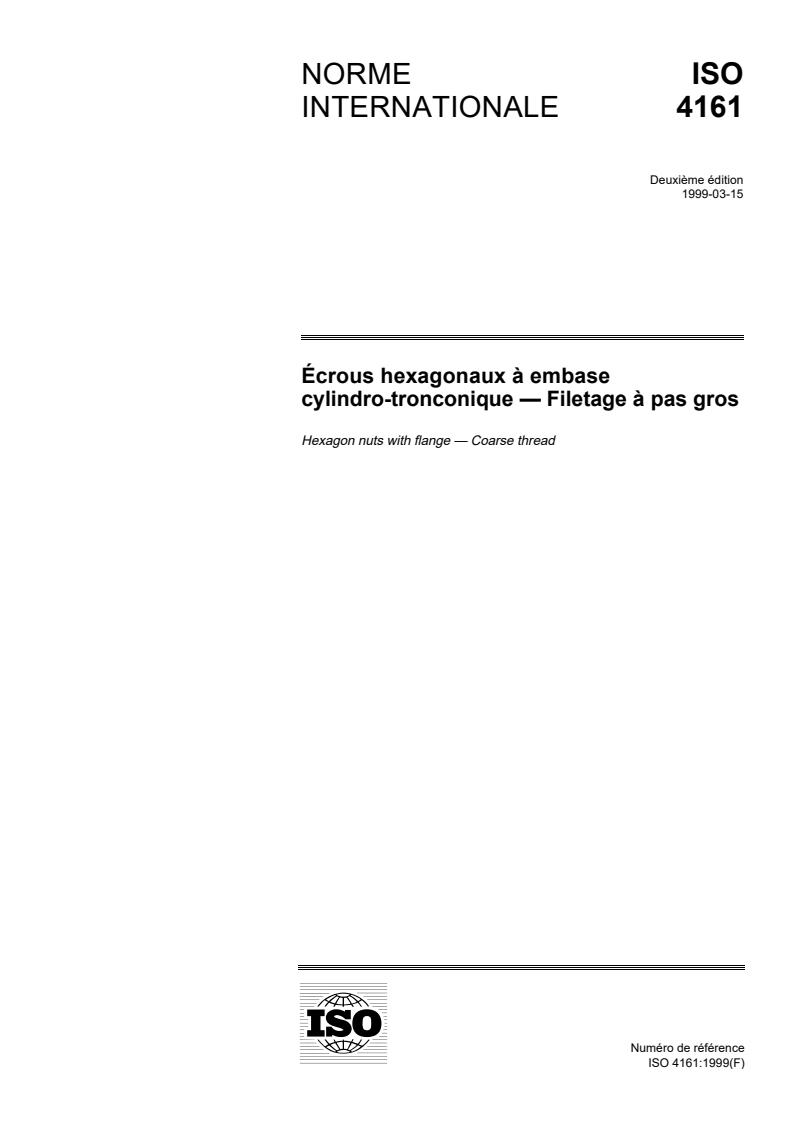

NORME ISO
INTERNATIONALE 4161
Deuxième édition
1999-03-15
Écrous hexagonaux à embase
cylindro-tronconique — Filetage à pas gros
Hexagon nuts with flange — Coarse thread
A
Numéro de référence
ISO 4161:1999(F)
---------------------- Page: 1 ----------------------
ISO 4161:1999(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée aux
comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec l'ISO, participent également aux travaux. L'ISO collabore étroitement avec la Commission
électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques sont soumis aux comités membres pour
vote. Leur publication comme Normes internationales requiert l'approbation de 75 % au moins des comités
membres votants.
La Norme internationale ISO 4161 a été élaborée par le comité technique ISO/TC 2, Éléments de fixation.
Cette deuxième édition annule et remplace la première édition (ISO 4161:1983), dont elle constitue une révision
technique.
L’annexe A fait partie intégrante de la présente Norme internationale.
© ISO 1999
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque
forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l'éditeur.
Organisation internationale de normalisation
Case postale 56 • CH-1211 Genève 20 • Suisse
Internet iso@iso.ch
Imprimé en Suisse
ii
---------------------- Page: 2 ----------------------

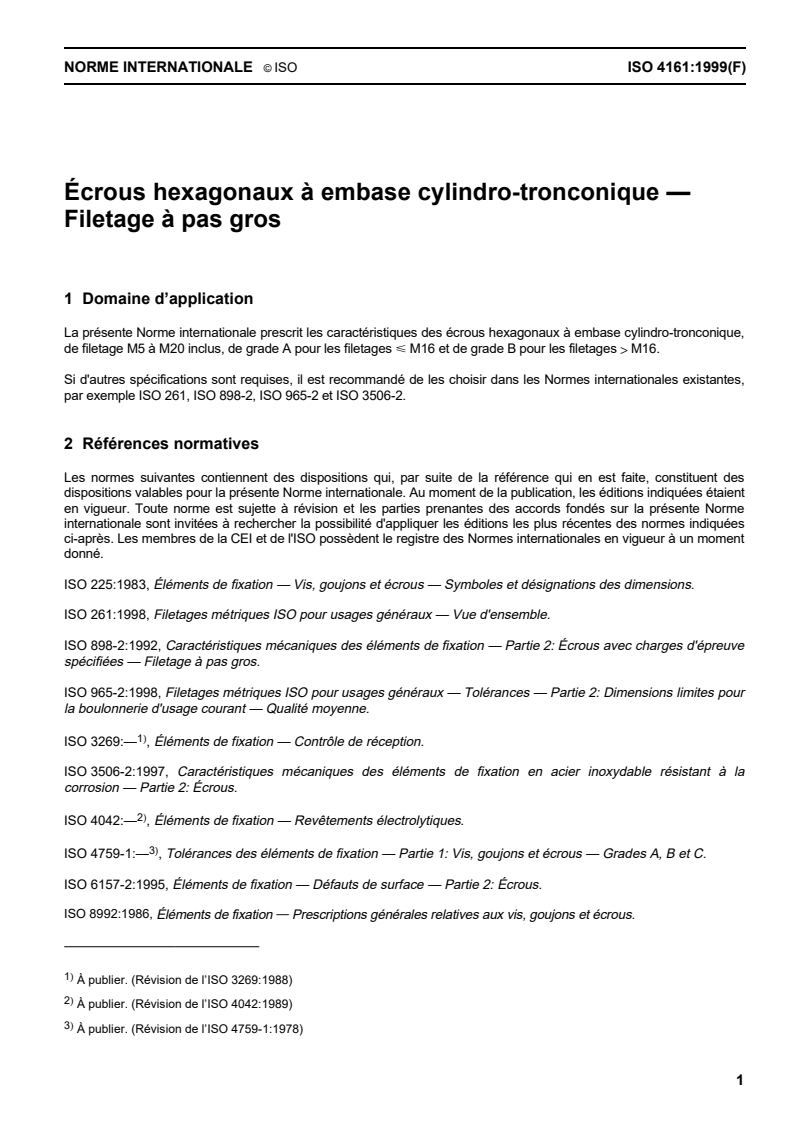

NORME INTERNATIONALE © ISO ISO 4161:1999(F)
Écrous hexagonaux à embase cylindro-tronconique —
Filetage à pas gros
1 Domaine d’application
La présente Norme internationale prescrit les caractéristiques des écrous hexagonaux à embase cylindro-tronconique,
de filetage M5 à M20 inclus, de grade A pour les filetages < M16 et de grade B pour les filetages > M16.
Si d'autres spécifications sont requises, il est recommandé de les choisir dans les Normes internationales existantes,
par exemple ISO 261, ISO 898-2, ISO 965-2 et ISO 3506-2.
2 Références normatives
Les normes suivantes contiennent des dispositions qui, par suite de la référence qui en est faite, constituent des
dispositions valables pour la présente Norme internationale. Au moment de la publication, les éditions indiquées étaient
en vigueur. Toute norme est sujette à révision et les parties prenantes des accords fondés sur la présente Norme
internationale sont invitées à rechercher la possibilité d'appliquer les éditions les plus récentes des normes indiquées
ci-après. Les membres de la CEI et de l'ISO possèdent le registre des Normes internationales en vigueur à un moment
donné.
ISO 225:1983, Éléments de fixation — Vis, goujons et écrous — Symboles et désignations des dimensions.
ISO 261:1998, Filetages métriques ISO pour usages généraux — Vue d'ensemble.
ISO 898-2:1992, Caractéristiques mécaniques des éléments de fixation — Partie 2: Écrous avec charges d'épreuve
spécifiées — Filetage à pas gros.
ISO 965-2:1998, Filetages métriques ISO pour usages généraux — Tolérances — Partie 2: Dimensions limites pour
la boulonnerie d'usage courant — Qualité moyenne.
1)
ISO 3269:— , Éléments de fixation — Contrôle de réception.
ISO 3506-2:1997, Caractéristiques mécaniques des éléments de fixation en acier inoxydable résistant à la
corrosion — Partie 2: Écrous.
2)
ISO 4042:— , Éléments de fixation — Revêtements électrolytiques.
3)
ISO 4759-1:— , Tolérances des éléments de fixation — Partie 1: Vis, goujons et écrous — Grades A, B et C.
ISO 6157-2:1995, Éléments de fixation — Défauts de surface — Partie 2: Écrous.
ISO 8992:1986, Éléments de fixation — Prescriptions générales relatives aux vis, goujons et écrous.
1)
À publier. (Révision de l’ISO 3269:1988)
2)
À publier. (Révision de l’ISO 4042:1989)
3)
À publier. (Révision de l’ISO 4759-1:1978)
1
---------------------- Page: 3 ----------------------
© ISO
ISO 4161:1999(F)
3 Dimensions
Voir figure 1 et tableau 1.
Les symboles et les désignations des dimensions sont spécifiés dans l'ISO 225.
a
m est la hauteur de prise de clé, voir la note du tableau 1
w
b
q = 90° à 120°
c
b = 15° à 30°
d
d = 15° à 25°
e
c est mesuré par rapport à d
w, min
f
Contour du bord facultatif
Figure 1
2
---------------------- Page: 4 ----------------------
© ISO
ISO 4161:1999(F)
Tableau 1 — Dimensions
Dimensions en millimètres
a
Filetage (d) M5 M6 M8 M10 M12 (M14) M16 M 20
b
P 0,8 1 1,25 1,5 1,75 2 2 2,5
c min. 1 1,1 1,2 1,5 1,8 2,1 2,4 3
min. 5,00 6,00 8,00 10,0 12 14,0 16,0 20,0
d
a
max. 5,75 6,75 8,75 10,8 13 15,1 17,3 21,6
d max. 11,8 14,2 17,9 21,8 26,0 29,9 34,5 42,8
c
...
