ISO 10513:2025
(Main)Fasteners — Prevailing torque hexagon nuts — High nuts (all metal), with fine pitch thread
Fasteners — Prevailing torque hexagon nuts — High nuts (all metal), with fine pitch thread
This document specifies the characteristics of prevailing torque (all metal) hexagon high nuts, in steel and stainless steel, with metric fine pitch thread 8 mm to 39 mm, and with product grades A and B. NOTE These nuts are designed with an overall height hmin = mmin (as specified in ISO 898-2 and ISO 8674 for style 2) plus the prevailing torque feature. hmax has been established in function of hmin; therefore, the tolerance (hmax – hmin) does not follow the ISO code system for tolerances (IT system). The wrenching height mw,min corresponds to the values specified for style 1. If in certain cases other specifications are requested, property classes and stainless steel grades can be selected from ISO 898-2 or ISO 3506-2.
Fixations — Écrous hexagonaux autofreinés — Écrous hauts (tout métal), à pas fin
Le présent document spécifie les caractéristiques des écrous hauts hexagonaux autofreinés (tout métal), en acier et en acier inoxydable, à filetage métrique à pas fin de 8 mm à 39 mm, et de grades A et B. NOTE Ces écrous sont conçus avec une hauteur totale hmin = mmin (tel que spécifié dans l'ISO 898-2 et l'ISO 8674 pour le style 2) plus le dispositif d’autofreinage. Les valeurs de hmax ont été calculées en fonction de hmin, de ce fait la tolérance (hmax – hmin) ne s’intègre pas dans le système de codification ISO pour les tolérances (IT system). La hauteur de prise de clé mw,min correspond aux valeurs spécifiées pour le style 1. Si dans certains cas d’autres spécifications sont requises, les classes de qualité et les grades d’acier inoxydable peuvent être choisis dans l’ISO 898-2 ou l’ISO 3506-2.
General Information
Relations
Buy Standard
Standards Content (Sample)

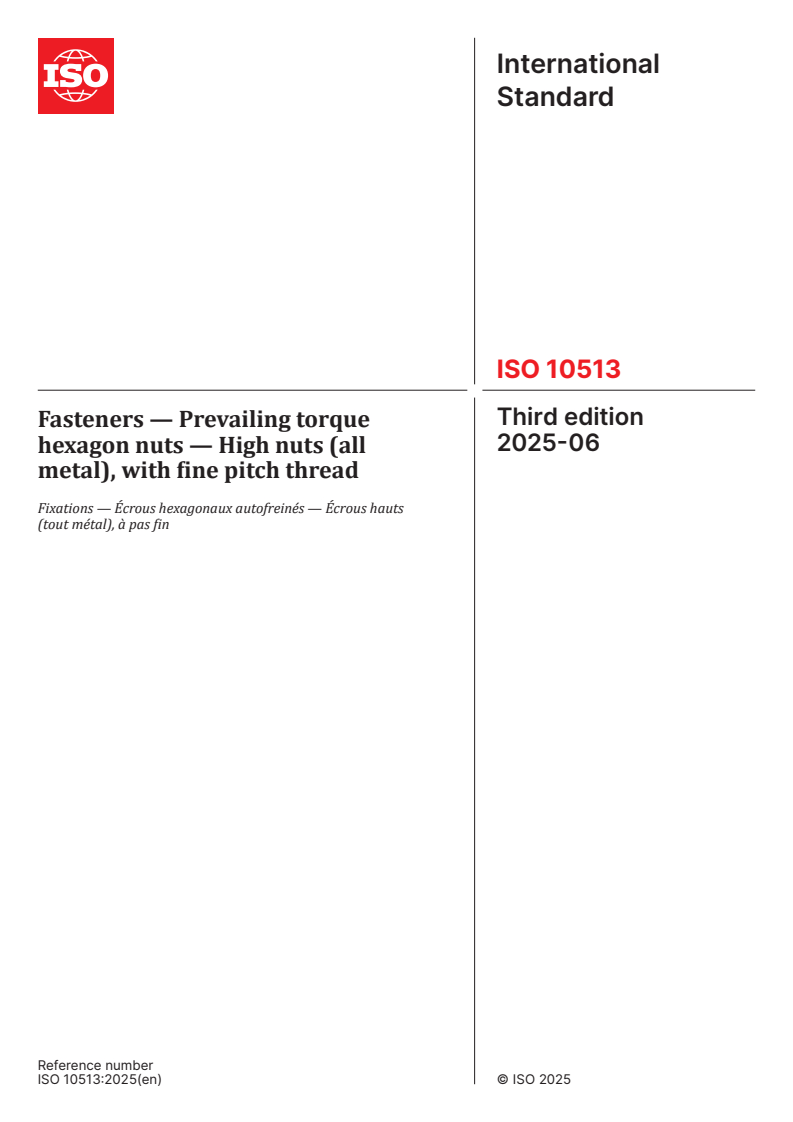

International
Standard
ISO 10513
Third edition
Fasteners — Prevailing torque
2025-06
hexagon nuts — High nuts (all
metal), with fine pitch thread
Fixations — Écrous hexagonaux autofreinés — Écrous hauts
(tout métal), à pas fin
Reference number
© ISO 2025
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii

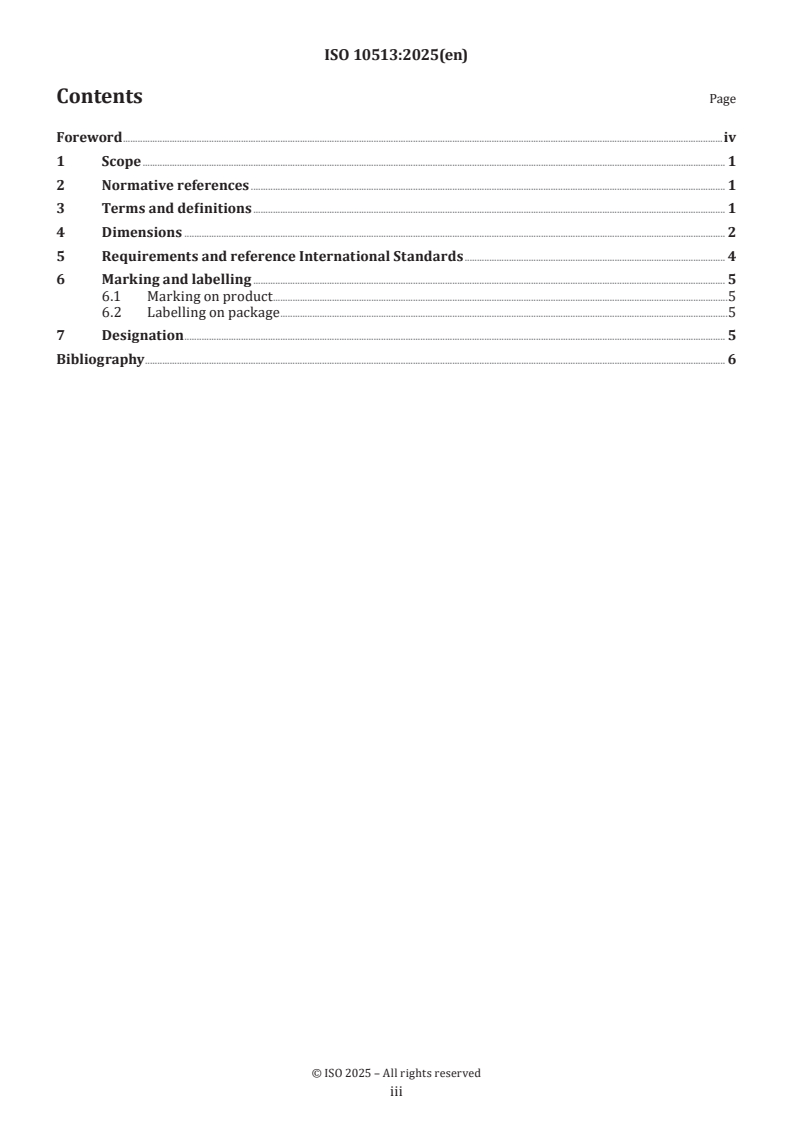

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Dimensions . 2
5 Requirements and reference International Standards . 4
6 Marking and labelling . 5
6.1 Marking on product . .5
6.2 Labelling on package .5
7 Designation . 5
Bibliography . 6
iii

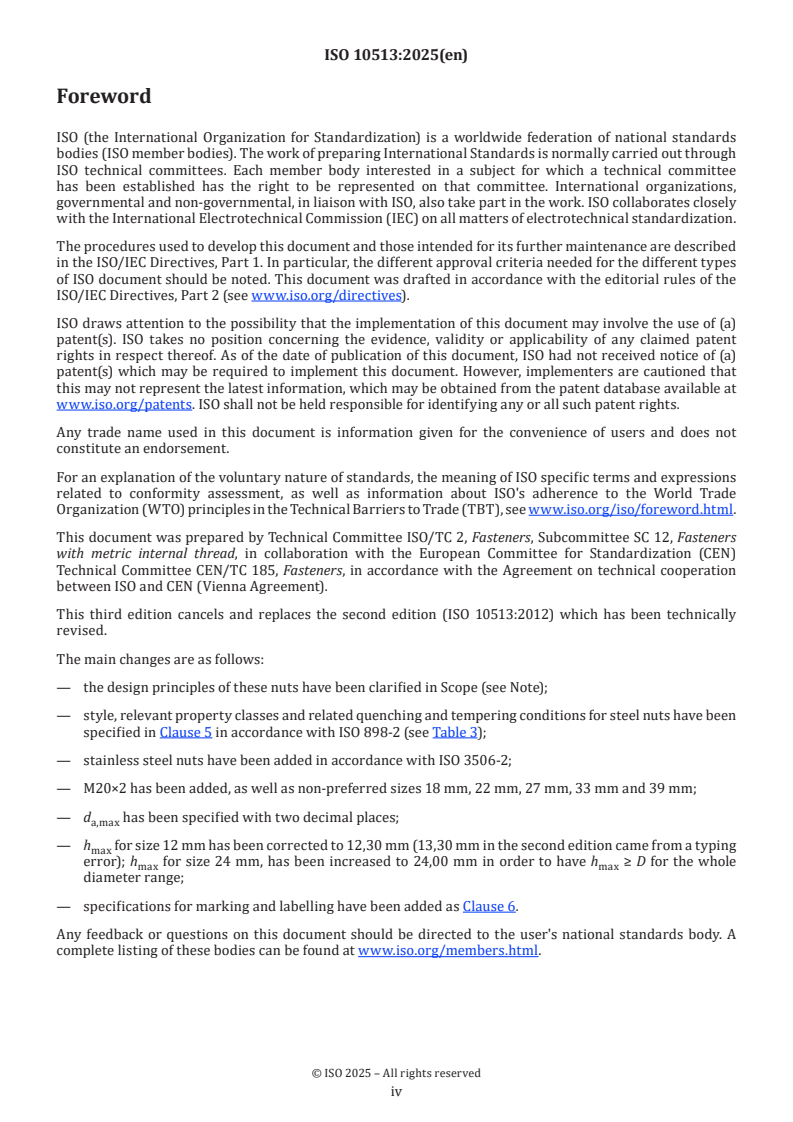

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out through
ISO technical committees. Each member body interested in a subject for which a technical committee
has been established has the right to be represented on that committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely
with the International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are described
in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the different types
of ISO document should be noted. This document was drafted in accordance with the editorial rules of the
ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed patent
rights in respect thereof. As of the date of publication of this document, ISO had not received notice of (a)
patent(s) which may be required to implement this document. However, implementers are cautioned that
this may not represent the latest information, which may be obtained from the patent database available at
www.iso.org/patents. ISO shall not be held responsible for identifying any or all such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and expressions
related to conformity assessment, as well as information about ISO's adherence to the World Trade
Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 2, Fasteners, Subcommittee SC 12, Fasteners
with metric internal thread, in collaboration with the European Committee for Standardization (CEN)
Technical Committee CEN/TC 185, Fasteners, in accordance with the Agreement on technical cooperation
between ISO and CEN (Vienna Agreement).
This third edition cancels and replaces the second edition (ISO 10513:2012) which has been technically
revised.
The main changes are as follows:
— the design principles of these nuts have been clarified in Scope (see Note);
— style, relevant property classes and related quenching and tempering conditions for steel nuts have been
specified in Clause 5 in accordance with ISO 898-2 (see Table 3);
— stainless steel nuts have been added in accordance with ISO 3506-2;
— M20×2 has been added, as well as non-preferred sizes 18 mm, 22 mm, 27 mm, 33 mm and 39 mm;
— d has been specified with two decimal places;
a,max
— h for size 12 mm has been corrected to 12,30 mm (13,30 mm in the second edition came from a typing
max
error); h for size 24 mm, has been increased to 24,00 mm in order to have h ≥ D for the whole
max max
diameter range;
— specifications for marking and labelling have been added as Clause 6.
Any feedback or questions on this document should be directed to the user's national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
iv
International Standard ISO 10513:2025(en)
Fasteners — Prevailing torque hexagon nuts — High nuts (all
metal), with fine pitch thread
1 Scope
This document specifies the characteristics of prevailing torque (all metal) hexagon high nuts, in steel and
stainless steel, with metric fine pitch thread 8 mm to 39 mm, and with product grades A and B.
NOTE These nuts are designed with an overall height h = m (as specified in ISO 898-2 and ISO 8674 for
min min
style 2) plus the prevailing torque feature. h has been established in function of h ; therefore, the tolerance
max min
(h – h ) does not follow the ISO code system for tolerances (IT system). The wrenching height m corresponds
max min w,min
to the values specified for style 1.
If in certain cases other specifications are requested, property classes and stainless steel grades can be
selected from ISO 898-2 or ISO 3506-2.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content constitutes
requirements of this document. For dated references, only the edition cited applies. For undated references,
the latest edition of the referenced document (including any amendments) applies.
ISO 225, Fasteners — Bolts, screws, studs and nuts — Symbols and descriptions of dimensions
ISO 898-2, Fasteners — Mechanical properties of fasteners made of carbon steel
...

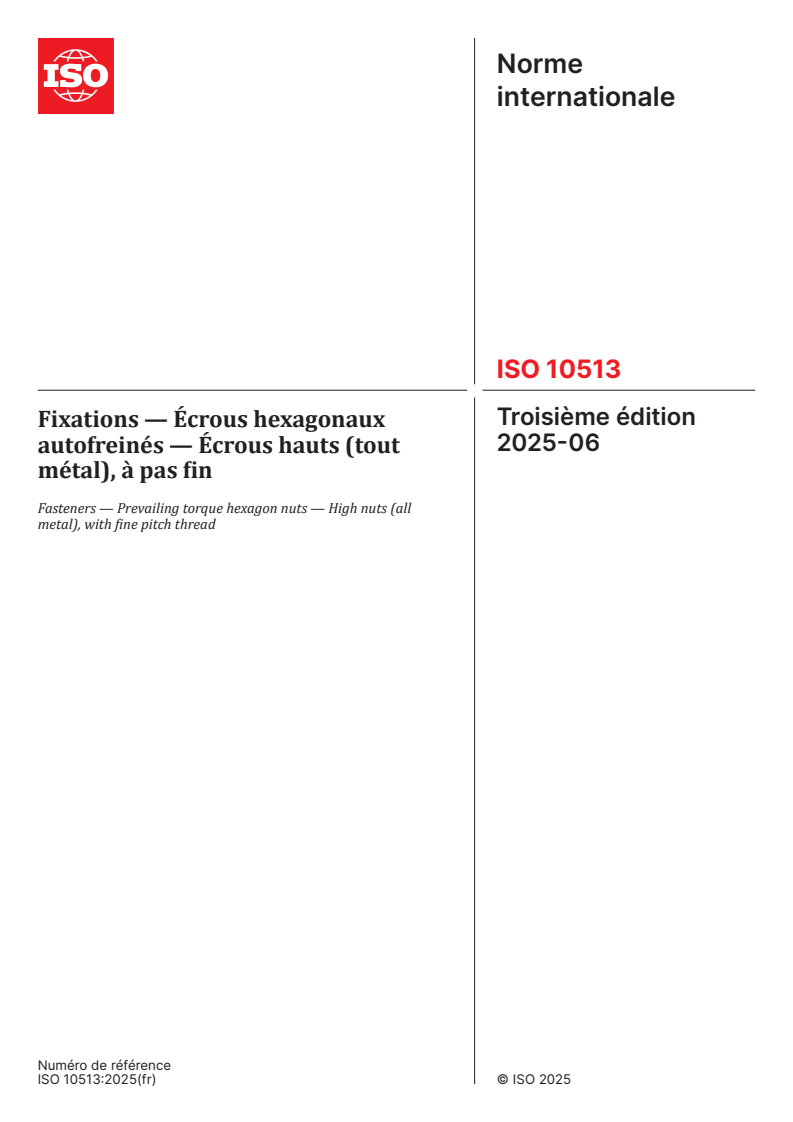

Norme
internationale
ISO 10513
Troisième édition
Fixations — Écrous hexagonaux
2025-06
autofreinés — Écrous hauts (tout
métal), à pas fin
Fasteners — Prevailing torque hexagon nuts — High nuts (all
metal), with fine pitch thread
Numéro de référence

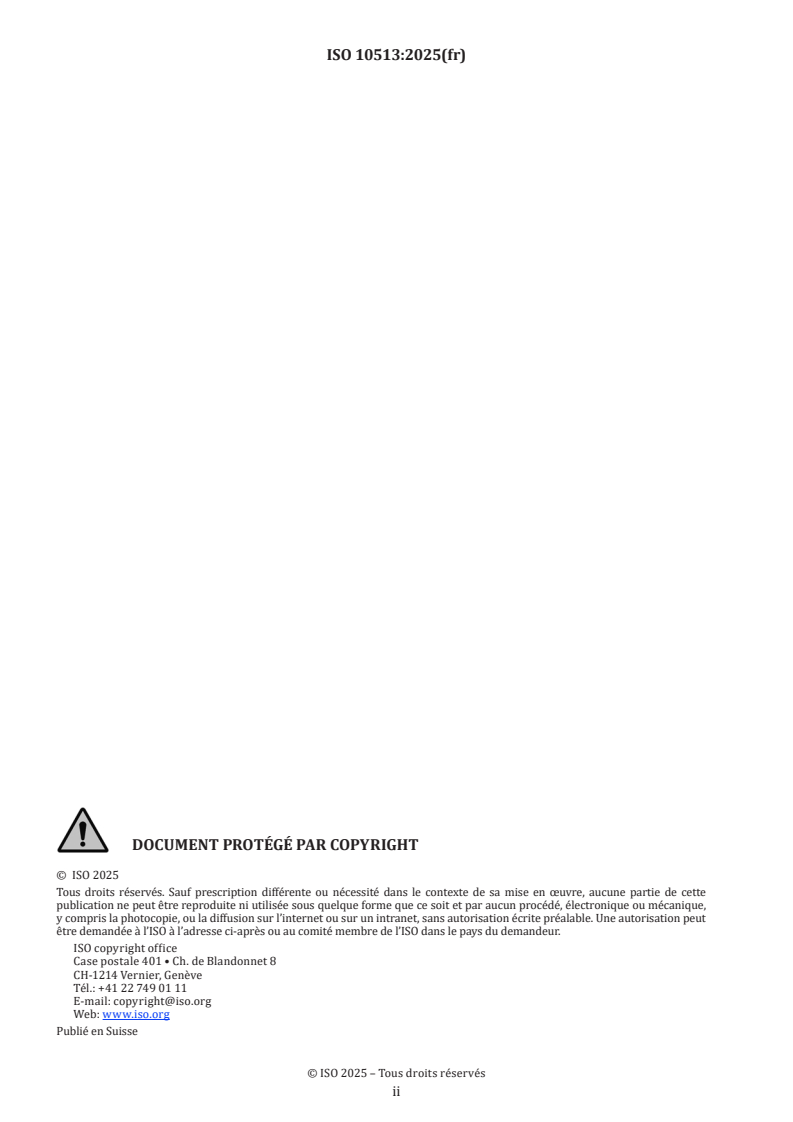

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2025
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii

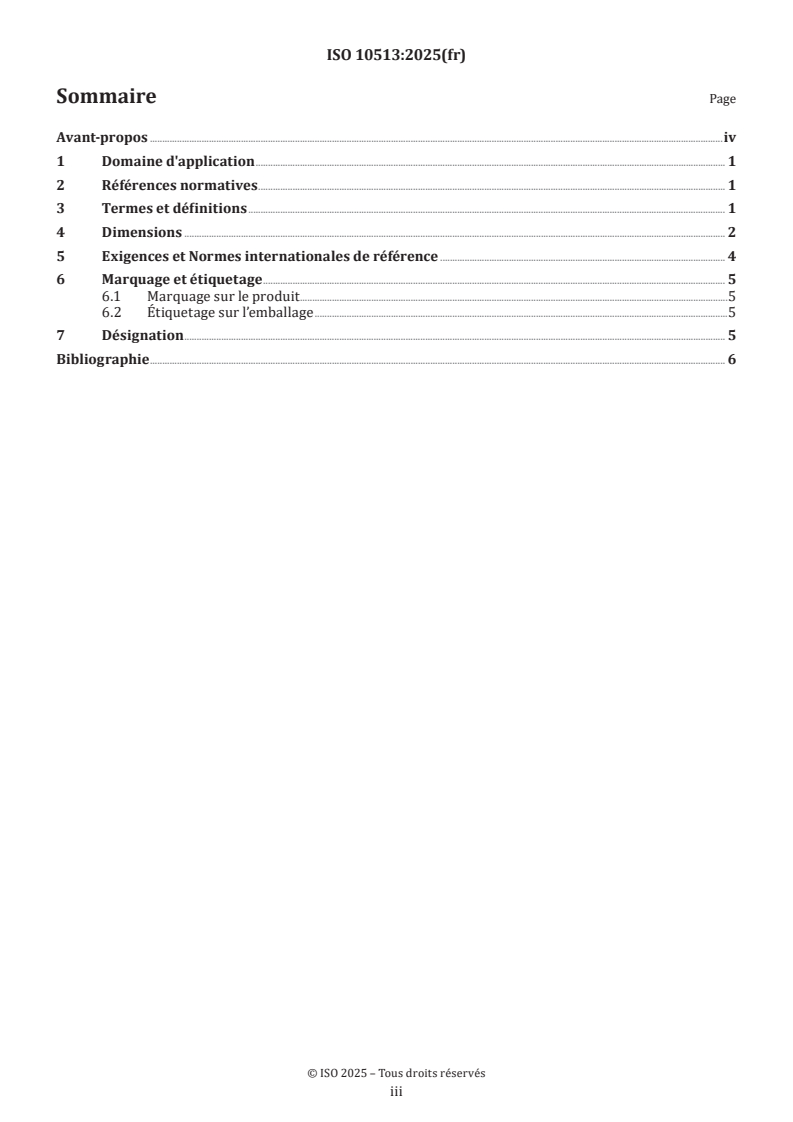

Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Dimensions . 2
5 Exigences et Normes internationales de référence . 4
6 Marquage et étiquetage . 5
6.1 Marquage sur le produit .5
6.2 Étiquetage sur l’emballage .5
7 Désignation . 5
Bibliographie . 6
iii

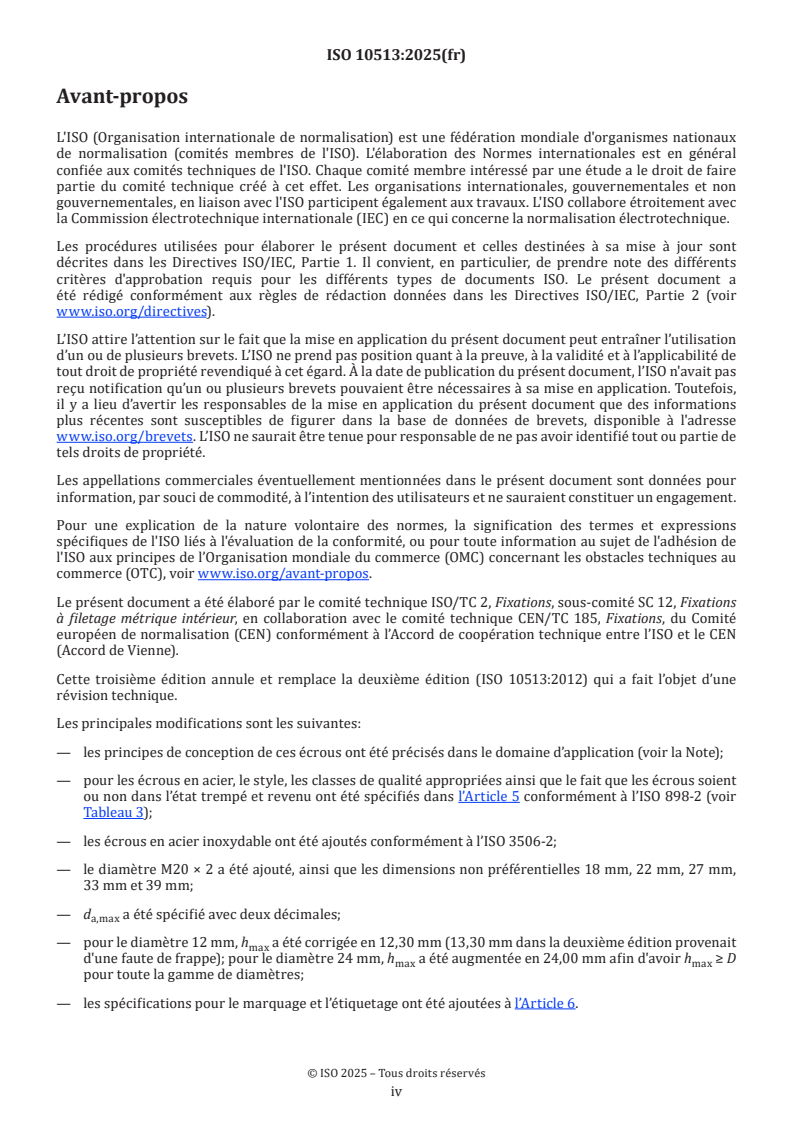

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux
de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général
confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire
partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner l’utilisation
d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité et à l’applicabilité de
tout droit de propriété revendiqué à cet égard. À la date de publication du présent document, l’ISO n'avait pas
reçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa mise en application. Toutefois,
il y a lieu d’avertir les responsables de la mise en application du présent document que des informations
plus récentes sont susceptibles de figurer dans la base de données de brevets, disponible à l'adresse
www.iso.org/brevets. L’ISO ne saurait être tenue pour responsable de ne pas avoir identifié tout ou partie de
tels droits de propriété.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion de
l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles techniques au
commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 2, Fixations, sous-comité SC 12, Fixations
à filetage métrique intérieur, en collaboration avec le comité technique CEN/TC 185, Fixations, du Comité
européen de normalisation (CEN) conformément à l’Accord de coopération technique entre l’ISO et le CEN
(Accord de Vienne).
Cette troisième édition annule et remplace la deuxième édition (ISO 10513:2012) qui a fait l’objet d’une
révision technique.
Les principales modifications sont les suivantes:
— les principes de conception de ces écrous ont été précisés dans le domaine d’application (voir la Note);
— pour les écrous en acier, le style, les classes de qualité appropriées ainsi que le fait que les écrous soient
ou non dans l’état trempé et revenu ont été spécifiés dans l’Article 5 conformément à l’ISO 898-2 (voir
Tableau 3);
— les écrous en acier inoxydable ont été ajoutés conformément à l’ISO 3506-2;
— le diamètre M20 × 2 a été ajouté, ainsi que les dimensions non préférentielles 18 mm, 22 mm, 27 mm,
33 mm et 39 mm;
— d a été spécifié avec deux décimales;
a,max
— pour le diamètre 12 mm, h a été corrigée en 12,30 mm (13,30 mm dans la deuxième édition provenait
max
d'une faute de frappe); pour le diamètre 24 mm, h a été augmentée en 24,00 mm afin d'avoir h ≥ D
max max
pour toute la gamme de diamètres;
— les spécifications pour le marquage et l’étiquetage ont été ajoutées à l’Article 6.
iv
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes se
trouve à l’adresse www.iso.org/fr/members.html.
v
Norme internationale ISO 10513:2025(fr)
Fixations — Écrous hexagonaux autofreinés — Écrous hauts
(tout métal), à pas fin
1 Domaine d'application
Le présent document spécifie les caractéristiques des écrous hauts hexagonaux autofreinés (tout métal), en
acier et en acier inoxydable, à filetage métrique à pas fin de 8 mm à 39 mm, et de grades A et B.
NOTE Ces écrous sont conçus avec une hauteur totale h = m (tel que spécifié dans l'ISO 898-2 et l'ISO 8674
min min
pour le style 2) plus le dispositif d’autofreinage. Les valeurs de h ont été calculées en fonction de h , de ce fait la
max min
tolérance (h – h ) ne s’intègre pas dans le système de codification ISO pour les tolérances (IT system). La hauteur
max min
de prise de clé m correspond aux valeurs spécifiées pour le style 1.
w,min
Si dans certains cas d’autres spécifications sont requises, les classes de qualité et les grades d’acier inoxydable
peuvent être choisis dans l’ISO 898-2 ou l’ISO 3506-2.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour
les références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 225, Éléments de fixation — Vis, goujons et écrous — Symboles et description des dimensions
ISO 898-2, Fixation
...
