ISO 10511:2025
(Main)Fasteners — Prevailing torque hexagon nuts — Thin nuts (with non-metallic insert)
Fasteners — Prevailing torque hexagon nuts — Thin nuts (with non-metallic insert)
This document specifies the characteristics of prevailing torque hexagon thin nuts (with non‑metallic insert), in steel and stainless steel, with metric coarse pitch thread M3 to M39, and with product grades A and B. NOTE These nuts are designed with an overall height equal to mmin (as specified in ISO 898-2 and ISO 4035 for style 0) plus the prevailing torque feature. The height of the prevailing torque feature (hmax – mmin) for the non-metallic insert is identical for regular, high and thin nuts for a given diameter. Nuts with sizes D WARNING — Thin nuts (style 0) have a reduced loadability compared to regular or high nuts, they are not designed to provide resistance to thread stripping (see ISO 898-2). If in certain cases other specifications are requested, stainless steel grades and property classes can be selected from ISO 3506-2.
Fixations — Écrous hexagonaux autofreinés — Écrous bas (à anneau non métallique)
Le présent document spécifie les caractéristiques des écrous bas hexagonaux autofreinés (à anneau non métallique), en acier et en acier inoxydable, à filetage métrique à pas gros M3 à M39, et de grades A et B. NOTE Ces écrous sont conçus avec une hauteur totale égale à mmin (tel que spécifié dans l’ISO 898-2 et l’ISO 4035 pour le style 0) plus le dispositif d’autofreinage. La hauteur du dispositif d’autofreinage (hmax – mmin) pour intégrer l’anneau non métallique est identique pour les écrous normaux, hauts et bas d’un diamètre donné. Les écrous de diamètres D Annexe A. AVERTISSEMENT — Les écrous bas (style 0) ont une capacité de charge réduite par rapport aux écrous normaux ou hauts, et ne sont pas conçus pour fournir une résistance à l'arrachement des filets (voir l'ISO 898-2). Si dans certains cas d’autres spécifications sont requises, les classes de qualité et les grades d’acier inoxydable peuvent être choisis dans l’ISO 3506-2.
General Information
Relations
Buy Standard
Standards Content (Sample)
International
Standard
ISO 10511
Third edition
Fasteners — Prevailing torque
2025-06
hexagon nuts — Thin nuts (with
non-metallic insert)
Fixations — Écrous hexagonaux autofreinés — Écrous bas (à
anneau non métallique)
Reference number
© ISO 2025
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii

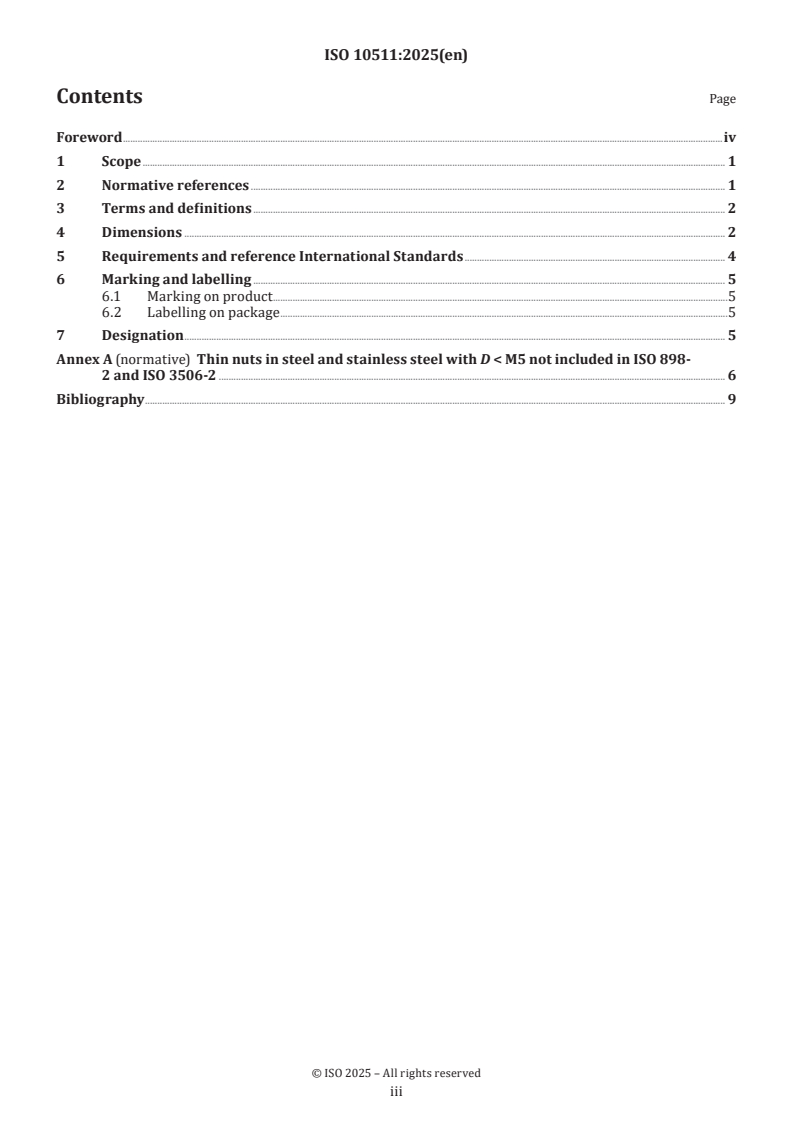

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 2
4 Dimensions . 2
5 Requirements and reference International Standards . 4
6 Marking and labelling . 5
6.1 Marking on product . .5
6.2 Labelling on package .5
7 Designation . 5
Annex A (normative) Thin nuts in steel and stainless steel with D < M5 not included in ISO 898-
2 and ISO 3506-2 . 6
Bibliography . 9
iii

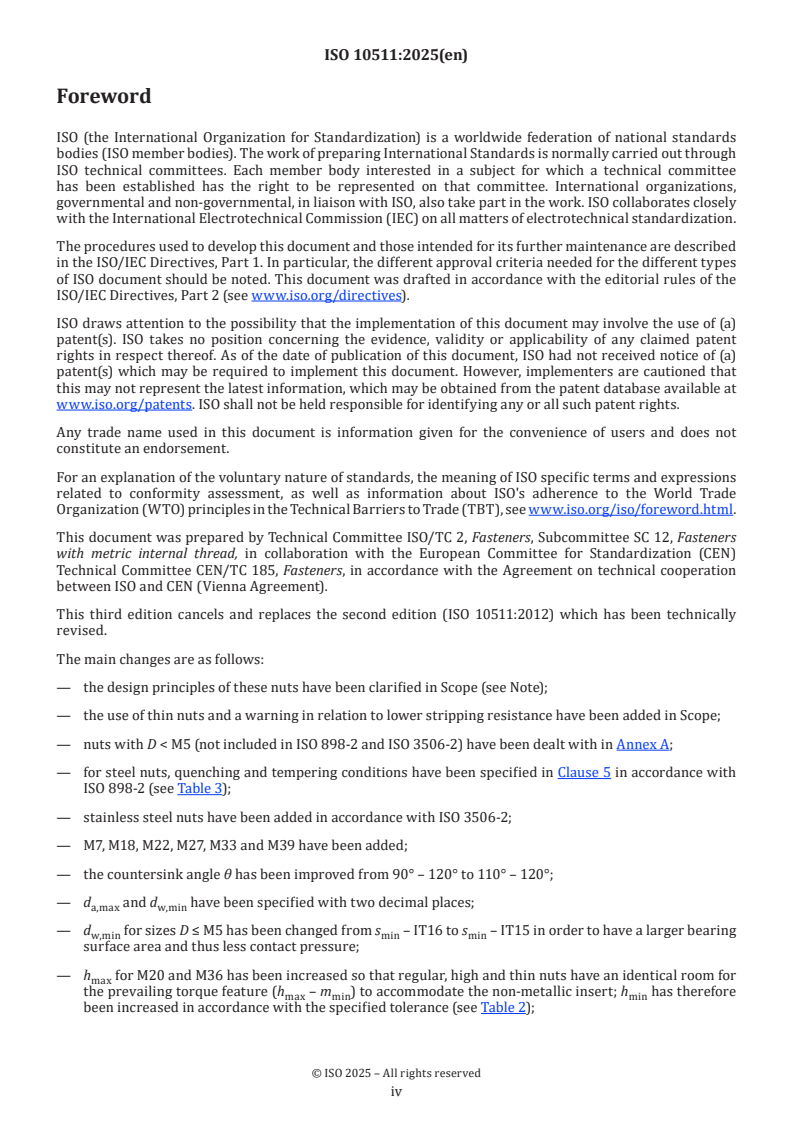

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out through
ISO technical committees. Each member body interested in a subject for which a technical committee
has been established has the right to be represented on that committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely
with the International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are described
in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the different types
of ISO document should be noted. This document was drafted in accordance with the editorial rules of the
ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed patent
rights in respect thereof. As of the date of publication of this document, ISO had not received notice of (a)
patent(s) which may be required to implement this document. However, implementers are cautioned that
this may not represent the latest information, which may be obtained from the patent database available at
www.iso.org/patents. ISO shall not be held responsible for identifying any or all such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and expressions
related to conformity assessment, as well as information about ISO's adherence to the World Trade
Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 2, Fasteners, Subcommittee SC 12, Fasteners
with metric internal thread, in collaboration with the European Committee for Standardization (CEN)
Technical Committee CEN/TC 185, Fasteners, in accordance with the Agreement on technical cooperation
between ISO and CEN (Vienna Agreement).
This third edition cancels and replaces the second edition (ISO 10511:2012) which has been technically
revised.
The main changes are as follows:
— the design principles of these nuts have been clarified in Scope (see Note);
— the use of thin nuts and a warning in relation to lower stripping resistance have been added in Scope;
— nuts with D < M5 (not included in ISO 898-2 and ISO 3506-2) have been dealt with in Annex A;
— for steel nuts, quenching and tempering conditions have been specified in Clause 5 in accordance with
ISO 898-2 (see Table 3);
— stainless steel nuts have been added in accordance with ISO 3506-2;
— M7, M18, M22, M27, M33 and M39 have been added;
— the countersink angle θ has been improved from 90° – 120° to 110° – 120°;
— d and d have been specified with two decimal places;
a,max w,min
— d for sizes D ≤ M5 has been changed from s – IT16 to s – IT15 in order to have a larger bearing
w,min min min
surface area and thus less contact pressure;
— h for M20 and M36 has been increased so that regular, high and thin nuts have an identical room for
max
the prevailing torque feature (h – m ) to accommodate the non-metallic insert; h has therefore
max min min
been increased in accordance with the specified tolerance (see Table 2);
iv
— specifications for marking and labelling have been added as Clause 6.
Any feedback or questions on this document should be directed to the user's national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
v
International Standard ISO 10511:2025(en)
Fasteners — Prevailing torque hexagon nuts — Thin nuts
(with non-metallic insert)
1 Scope
This document specifies the characteristics of prevailing torque hexagon thin nuts (with non-metallic insert),
in steel and stainless steel, with metric coarse pitch thread M3 to M39, and with product grades A and B.
NOTE These nuts are designed with an overall height equal to m (as specified in ISO 898-2 and ISO 4035
min
for style 0) plus the prevailing torque feature. The height of the prevailing torque feature (h – m ) for the non-
max min
metallic insert is identical for regular, high and thin nuts for a given diameter.
Nuts with sizes D < M5 and design principles in accordance with style 0 are specified in Annex A.
WARNING — Thin nuts (style 0) have a reduced loadability compared to regular or high nuts, they
are not designed to provide resistance to thread stripping (see ISO 898-2).
If in certain cases other specifications are requested, stainless steel grades and property classes can be
selected from ISO 3506-2.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content constitutes
requirements of this document. For dated references, only the edition cited applies. For undated references,
the latest edition of the referenced document (including any amendments) applies.
ISO 225, Fasteners — Bolts, screws, studs and nuts — Symbols and descriptions of dimensions
ISO 898-2, Fasteners — Mechanical properties of fasteners made of carbon steel and alloy steel — Part 2: Nuts
with specified property classes
ISO 965-1, ISO general purpose metric screw threads — Tolerances — Part 1: Principles and basic data
ISO 1891-4, Fasteners — Vocabulary — Part 4: Control, inspection, delivery, acceptance and quality
ISO 2320, Fasteners — Prevailing torque steel nuts — Functional properties
ISO 3269, Fasteners — Acceptance inspection
ISO 3506-2, Fasteners — Mechanical properties of corrosion-resistant stainless steel fasteners — Part 2: Nuts
with specified grades and property classes
ISO 4042, Fasteners — Electroplated coating systems
ISO 4759-1, Tolerances for fasteners — Part 1: Bolts, screws, studs and nuts — Product grades A, B and C
ISO 6157-2, Fasteners — Surface discontinuities — Part 2: Nuts
ISO 8991, Designation system for fasteners
ISO 8992, Fasteners — General requirements for bolts, screws, studs and nuts
ISO 10683, Fasteners — Non-electrolytically applied zinc flake coating systems
3 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
4 Dimensions
Dimensions for nuts with sizes M5 to M39 shall be in accordance with Figure 1 and with Tables 1 and 2.
Dimensions for nuts with sizes D < M5 shall be in accordance with Annex A.
Symbols and descriptions of dimensions are specified in ISO 225.
a
Prevailing torque feature: shape at the discretion of the manufacturer with a maximum diameter ≤ s.
b
These nuts are manufactured without washer-face, unless specifically agreed at the time of the order.
Figure 1 — Prevailing torque thin nuts (with non-metallic insert)
Table 1 — Dimensions for nuts M5 to M16 (product grade A)
Dimensions in millimetres
Thread, D M5 M6 (M7) M8 M10 M12 (M14) M16
a
P 0,8 1 1 1,25 1,5 1,75 2 2
max. 5,75 6,75 7,75 8,75 10,80 12,96 15,12 17,28
d
a
min. 5,00 6,00 7,00 8,00 10,00 12,00 14,00 16,00
d min. 7,20 8,88 9,63 11,63 14,63 16,63 19,64 22,49
w
e min. 8,79 11,05 12,12 14,38 17,77 20,03 23,36 26,75
nom. = max. 5,00 6,00 6,46 6,76 8,56 10,23 11,32 12,42
b
h
min. 4,52 5,52 5,88 6,18 7,98 9,53 10,22 11,32
m min. 2,45 2,90 3,40 3,70 4,70 5,70 6,42 7,42
m min. 1,96 2,32 2,72 2,96 3,76 4,56 5,14 5,94
w
nom. = max. 8,00 10,00 11,00 13,00 16,00 18,00 21,00 24,00
s
min. 7,78 9,78 10,73 12,73 15,73 17,73 20,67 23,67
Sizes shown in brackets are non-preferred.
a
P is the pitch of the thread.
b
The following tolerances apply: h15 for D ≤ M12 and h16 for M12 < D ≤ M18.
Table 2 — Dimensions for nuts M18 to M39 (product grade B)
Dimensions in millimetres
Thread, D (M18) M20 (M22) M24 (M27) M30 (M33) M36 (M39)
a
P 2,5 2,5 2,5 3 3 3,5 3,5 4 4
max. 19,44 21,60 23,76 25,92 29,16 32,40 35,64 38,88 42,12
d
a
min. 18,00 20,00 22,00 24,00 27,00 30,00 33,00 36,00 39,00
d min. 24,85 27,70 31,35 33,25 38,00 42,75 46,55 51,11 55,86
w
e min. 29,56 32,95 37,29 39,55 45,20 50,85 55,37 60,79 66,44
nom. = max. 14,52 15,20 16,80 17,80 19,80 22,20 23,70 26,40 28,30
b
h
min. 13,42 13,40 15,00 16,00 17,70 20,10 21,60 24,30 26,20
m min. 8,42 9,10 9,90 10,90 12,40 13,90 15,40 16,90 18,20
m min. 6,74 7,28 7,92 8,72 9,92 11,12 12,32 13,52 14,56
w
nom. = max. 27,00 30,00 34,00 36,00 41,00 46,00 50,00 55,00 60,00
s
min. 26,16 29,16 33,00 35,00 40,00 45,00 49,00 53,80 58,80
Sizes shown in brackets are non-preferred.
a
P is the pitch of the thread.
b
The following tolerances apply: h16 for M12 < D ≤ M18 and h17 for M18 < D ≤ M39.
5 Requirements and reference International Standards
For nuts with sizes M5 to M39, the requirements specified in the International Standards referenced in
Table 3 shall apply. For nuts with sizes D < M5, Annex A shall apply.
Table 3 — Requirements and reference International Standards
Nut body Steel Stainless steel
Material
Insert e.g. polyamide
General re-
International Standard ISO 8992
quirements
a
Tolerance class 6H
Thread
International Standard ISO 965-1
Style 0
b c
Property class M5 ≤ D ≤ M39 04 , 05 —
A2-035, A4-035, A4-040,
Mechanical M5 ≤ D ≤ M24
d D4-040, D6-040
Grade and
properties
—
property class
A2-025, A2-035, A4-025,
M24 < D ≤ M39
A4-035, D4-035, D6-035
International Standard ISO 898-2 ISO 3506-2
Functional
e
International Standard ISO 2320 As agreed
properties
Product grade D ≤ M16: A (except for D ≤ M5 where d = s – IT15) D > M16: B
w,min min
Tolerances
International Standard ISO 4759-1
As processed (no coating)
Clean and bright
Electroplated coatings as
and/or
specified in ISO 4042
f
Passivated
Non-electrolytically applied
Surface condition and/or
zinc flake coatings as speci-
Lubricated (Lu)
fied in ISO 10683
Other finishes, coatings and/or additional requirements
shall be agreed between the purchaser and th
...
Norme
internationale
ISO 10511
Troisième édition
Fixations — Écrous hexagonaux
2025-06
autofreinés — Écrous bas (à anneau
non métallique)
Fasteners — Prevailing torque hexagon nuts — Thin nuts (with
non-metallic insert)
Numéro de référence
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2025
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii

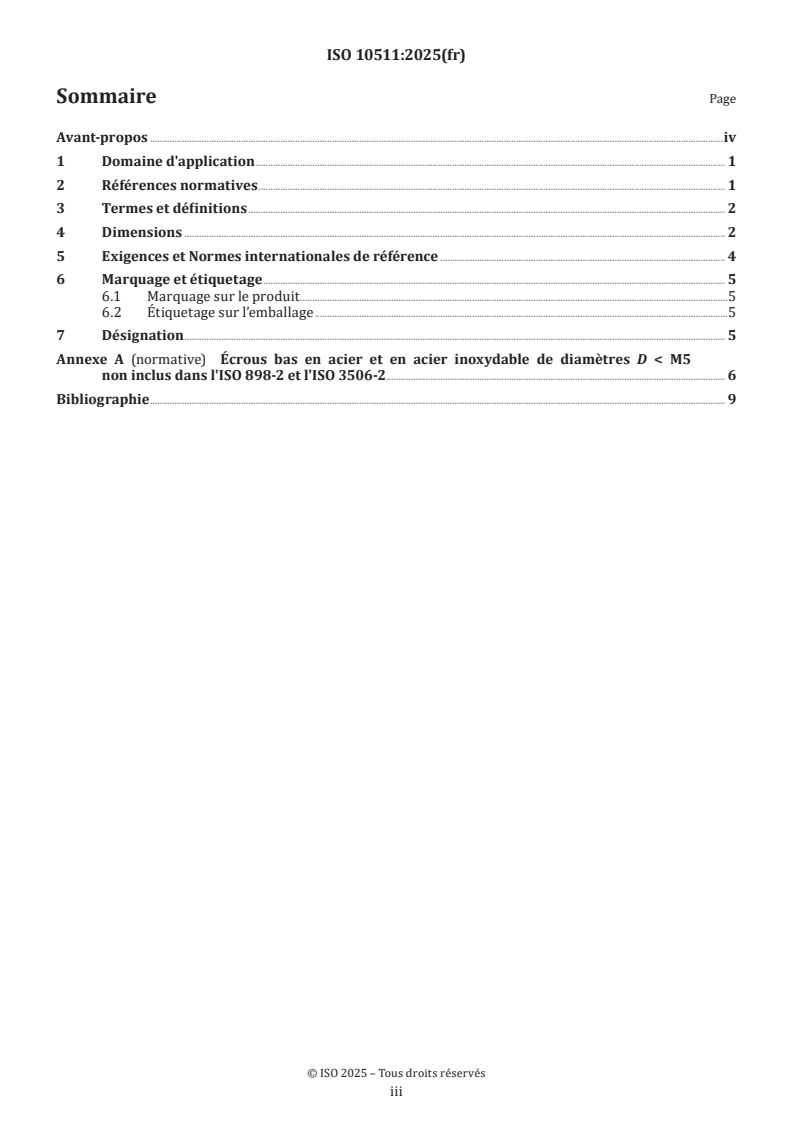

Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 2
4 Dimensions . 2
5 Exigences et Normes internationales de référence . 4
6 Marquage et étiquetage . 5
6.1 Marquage sur le produit .5
6.2 Étiquetage sur l’emballage .5
7 Désignation . 5
Annexe A (normative) Écrous bas en acier et en acier inoxydable de diamètres D < M5
non inclus dans l'ISO 898-2 et l'ISO 3506-2. 6
Bibliographie . 9
iii

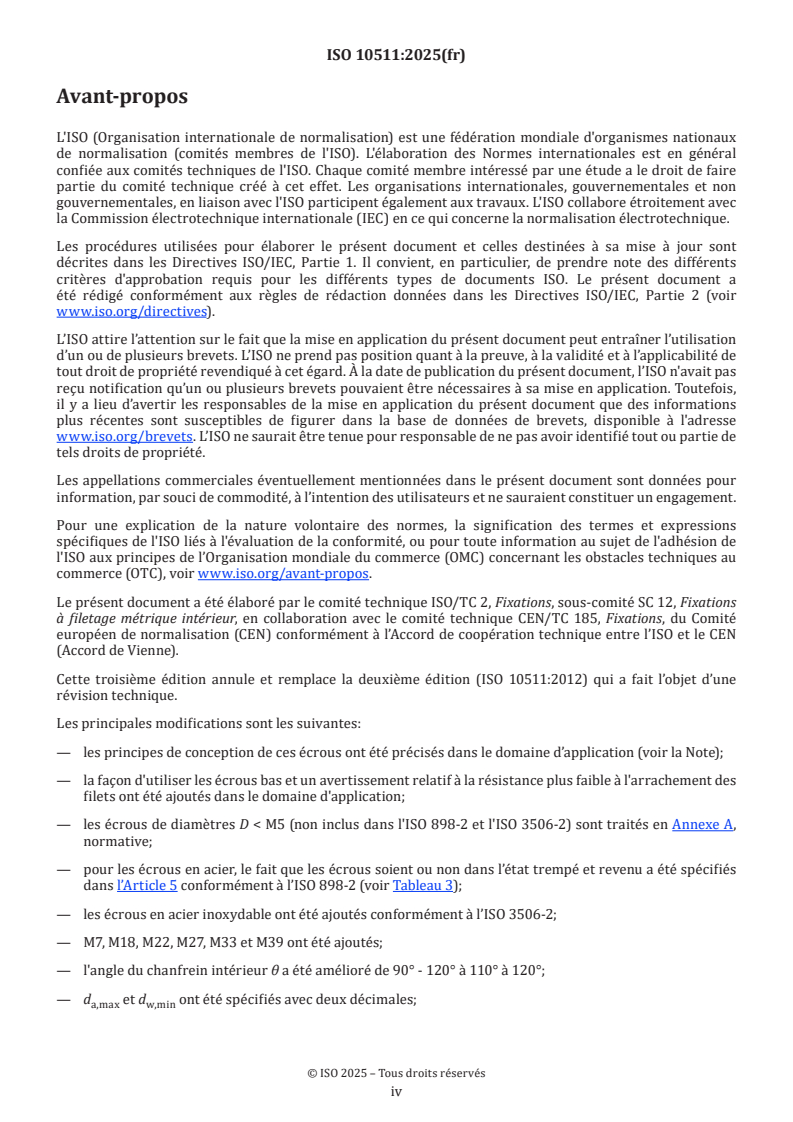

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux
de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général
confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire
partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner l’utilisation
d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité et à l’applicabilité de
tout droit de propriété revendiqué à cet égard. À la date de publication du présent document, l’ISO n'avait pas
reçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa mise en application. Toutefois,
il y a lieu d’avertir les responsables de la mise en application du présent document que des informations
plus récentes sont susceptibles de figurer dans la base de données de brevets, disponible à l'adresse
www.iso.org/brevets. L’ISO ne saurait être tenue pour responsable de ne pas avoir identifié tout ou partie de
tels droits de propriété.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion de
l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles techniques au
commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 2, Fixations, sous-comité SC 12, Fixations
à filetage métrique intérieur, en collaboration avec le comité technique CEN/TC 185, Fixations, du Comité
européen de normalisation (CEN) conformément à l’Accord de coopération technique entre l’ISO et le CEN
(Accord de Vienne).
Cette troisième édition annule et remplace la deuxième édition (ISO 10511:2012) qui a fait l’objet d’une
révision technique.
Les principales modifications sont les suivantes:
— les principes de conception de ces écrous ont été précisés dans le domaine d’application (voir la Note);
— la façon d'utiliser les écrous bas et un avertissement relatif à la résistance plus faible à l'arrachement des
filets ont été ajoutés dans le domaine d'application;
— les écrous de diamètres D < M5 (non inclus dans l'ISO 898-2 et l'ISO 3506-2) sont traités en Annexe A,
normative;
— pour les écrous en acier, le fait que les écrous soient ou non dans l’état trempé et revenu a été spécifiés
dans l’Article 5 conformément à l’ISO 898-2 (voir Tableau 3);
— les écrous en acier inoxydable ont été ajoutés conformément à l’ISO 3506-2;
— M7, M18, M22, M27, M33 et M39 ont été ajoutés;
— l'angle du chanfrein intérieur θ a été amélioré de 90° - 120° à 110° à 120°;
— d et d ont été spécifiés avec deux décimales;
a,max w,min
iv
— pour les diamètres D ≤ M5, d ont été modifiés de s – IT16 à s – IT15 afin d’avoir une plus grande
w,min min min
surface d’appui et ainsi une pression de contact moins importante;
— pour les diamètres M20 et M36, h a été augmentée afin que la hauteur du dispositif d’autofreinage
max
(h – m ) qui intègre l’anneau non métallique soit identique pour les écrous normaux, hauts et bas;
max min
h a de ce fait été augmentée conformément à la tolérance spécifiée (voir Tableau 2);
min
— les spécifications pour le marquage et l’étiquetage ont été ajoutées à l’Article 6.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes se
trouve à l’adresse www.iso.org/fr/members.html.
v
Norme internationale ISO 10511:2025(fr)
Fixations — Écrous hexagonaux autofreinés — Écrous bas (à
anneau non métallique)
1 Domaine d'application
Le présent document spécifie les caractéristiques des écrous bas hexagonaux autofreinés (à anneau non
métallique), en acier et en acier inoxydable, à filetage métrique à pas gros M3 à M39, et de grades A et B.
NOTE Ces écrous sont conçus avec une hauteur totale égale à m (tel que spécifié dans l’ISO 898-2 et l’ISO 4035
min
pour le style 0) plus le dispositif d’autofreinage. La hauteur du dispositif d’autofreinage (h – m ) pour intégrer
max min
l’anneau non métallique est identique pour les écrous normaux, hauts et bas d’un diamètre donné.
Les écrous de diamètres D < M5 et leurs principes de conception conformément au style 0 sont spécifiés en
Annexe A.
AVERTISSEMENT — Les écrous bas (style 0) ont une capacité de charge réduite par rapport aux
écrous normaux ou hauts, et ne sont pas conçus pour fournir une résistance à l'arrachement des
filets (voir l'ISO 898-2).
Si dans certains cas d’autres spécifications sont requises, les classes de qualité et les grades d’acier inoxydable
peuvent être choisis dans l’ISO 3506-2.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour
les références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 225, Éléments de fixation — Vis, goujons et écrous — Symboles et description des dimensions
ISO 898-2, Fixations — Caractéristiques mécaniques des fixations en acier au carbone et en acier allié — Partie
2: Écrous de classes de qualité spécifiées
ISO 965-1, Filetages métriques ISO pour usages généraux — Tolérances — Partie 1: Principes et données
fondamentales
ISO 1891-4, Fixations — Vocabulaire — Partie 4: Contrôle, livraison, réception et qualité
ISO 2320, Fixations — Écrous autofreinés en acier — Caractéristiques fonctionnelles
ISO 3269, Fixations — Contrôle réception
ISO 3506-2, Fixations — Caractéristiques mécaniques des fixations en acier inoxydable résistant à la corrosion
— Partie 2: Écrous de grades et classes de qualité spécifiés
ISO 4042, Fixations — Systèmes de revêtements électrolytiques
ISO 4759-1, Tolérances des éléments de fixation — Partie 1: Vis, goujons et écrous — Grades A, B et C
ISO 6157-2, Éléments de fixation — Défauts de surface — Partie 2: Écrous
ISO 8991, Système de désignation des éléments de fixation
ISO 8992, Éléments de fixation — Exigences générales pour vis, goujons et écrous
ISO 10683, Fixations — Systèmes de revêtements non électrolytiques de zinc lamellaire
3 Termes et définitions
Aucun terme n'est défini dans le présent document.
L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en normalisation,
consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l'adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l'adresse https:// www .electropedia .org/
4 Dimensions
Les dimensions des écrous de diamètres M5 à M39 doivent être conformes à la Figure 1 et aux Tableaux 1 et
2. Les dimensions des écrous de diamètres D < M5 doivent être conformes à l’Annexe A.
Les symboles et descriptions des dimensions sont spécifiés dans l’ISO 225.
a
Dispositif d’autofreinage: forme au choix du fabricant avec un diamètre maximum ≤ s.
b
Ces écrous sont fabriqués sans collerette au niveau de la face d’appui, sauf spécification contraire à la commande.
Figure 1 — Écrous bas autofreinés (à anneau non métallique)
Tableau 1 — Dimensions des écrous M5 à M16 (grade A)
Dimensions en millimètres
Filetage, D M5 M6 (M7) M8 M10 M12 (M14) M16
a
P 0,8 1 1 1,25 1,5 1,75 2 2
max. 5,75 6,75 7,75 8,75 10,80 12,96 15,12 17,28
d
a
min. 5,00 6,00 7,00 8,00 10,00 12,00 14,00 16,00
d min. 7,20 8,88 9,63 11,63 14,63 16,63 19,64 22,49
w
e min. 8,79 11,05 12,12 14,38 17,77 20,03 23,36 26,75
nom. = max. 5,00 6,00 6,46 6,76 8,56 10,23 11,32 12,42
b
h
min. 4,52 5,52 5,88 6,18 7,98 9,53 10,22 11,32
m min. 2,45 2,90 3,40 3,70 4,70 5,70 6,42 7,42
m min. 1,96 2,32 2,72 2,96 3,76 4,56 5,14 5,94
w
nom. = max. 8,00 10,00 11,00 13,00 16,00 18,00 21,00 24,00
s
min. 7,78 9,78 10,73 12,73 15,73 17,73 20,67 23,67
Les dimensions entre parenthèses sont non préférentielles.
a
P est le pas du filetage.
b
Les tolérances suivantes s’appliquent: h15 pour D ≤ M12 et h16 pour M12 < D ≤ M18.
Tableau 2 — Dimensions des écrous M18 à M39 (grade B)
Dimensions en millimètres
Filetage, D (M18) M20 (M22) M24 (M27) M30 (M33) M36 (M39)
a
P 2,5 2,5 2,5 3 3 3,5 3,5 4 4
max. 19,44 21,60 23,76 25,92 29,16 32,40 35,64 38,88 42,12
d
a
min. 18,00 20,00 22,00 24,00 27,00 30,00 33,00 36,00 39,00
d min. 24,85 27,70 31,35 33,25 38,00 42,75 46,55 51,11 55,86
w
e min. 29,56 32,95 37,29 39,55 45,20 50,85 55,37 60,79 66,44
nom. = max. 14,52 15,20 16,80 17,80 19,80 22,20 23,70 26,40 28,30
b
h
min. 13,42 13,40 15,00 16,00 17,70 20,10 21,60 24,30 26,20
m min. 8,42 9,10 9,90 10,90 12,40 13,90 15,40 16,90 18,20
m min. 6,74 7,28 7,92 8,72 9,92 11,12 12,32 13,52 14,56
w
nom. = max. 27,00 30,00 34,00 36,00 41,00 46,00 50,00 55,00 60,00
s
min. 26,16 29,16 33,00 35,00 40,00 45,00 49,00 53,80 58,80
Les dimensions entre parenthèses sont non préférentielles.
a
P est le pas du filetage.
b
Les tolérances suivantes s’appliquent: h16 pour M12 < D ≤ M18 et h17 pour M18 < D ≤ M39.
5 Exigences et Normes internationales de référence
Pour les écrous de diamètre M5 à M39, les exigences spécifiées dans les Normes internationales référencées
dans le Tableau 3 doivent s’appliquer. Pour les écrous de diamètre D < M5, l’Annexe A doit s’appliquer.
Tableau 3 — Exigences et
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
