ISO 15973:2000

Closed end blind rivets with break pull mandrel and protruding head - AlA/St

Rivets aveugles à rupture de tige à corps fermé, à tête bombée — AlA/St

La présente Norme internationale spécifie les caractéristiques dimensionnelles et mécaniques ainsi que les données d'application pour les rivets aveugles à rupture de tige à corps fermé, à tête bombée, avec un corps en alliage d'aluminium (AIA) et une tige en acier (St), de diamètres nominaux compris entre 3,2 mm et 6,4 mm inclus.

General Information

• Status: Published
• Publication Date: 20-Dec-2000
• ICS: 21.060.40 - Rivets
• Technical Committee: ISO/TC 2 - Fasteners
• Drafting Committee: ISO/TC 2/WG 13 - Washer and non-threaded fasteners
• Current Stage: 9093 - International Standard confirmed
• Start Date: 22-Jun-2021
• Completion Date: 13-Dec-2025

Relations

• Consolidates: ISO 3211:1977 - Anodizing of aluminium and its alloys - Assessment of resistance of anodic oxide coatings to cracking by deformation
• Effective Date: 06-Jun-2022

Overview

ISO 15973:2000 specifies closed end blind rivets with a break-pull mandrel and a protruding (domed) head, designated AIA/St - that is, a body made of aluminium alloy (AlA) and a mandrel/rod made of steel (St). The standard covers nominal diameters from 3.2 mm to 6.4 mm and defines dimensional, mechanical and application data needed for design, procurement and inspection of these blind rivets.

Key topics and requirements

• Product scope: Closed end blind rivets, break pull mandrel, protruding (domed) head, Al-alloy body with steel mandrel; nominal d = 3.2, 4.0, 4.8 and 6.4 mm.
• Dimensions: Detailed dimensions for rivet body, head and recommended grip ranges are given (see Figure 1 / Table 1 in the standard).
• Hole diameters: Specified running hole diameters for proper fit (Table 2). Example minima/maxima:
  • d = 3.2 mm → h1 min 3.3 mm, h1 max 3.4 mm
  • d = 4.0 mm → h1 min 4.1 mm, h1 max 4.2 mm
  • d = 4.8 mm → h1 min 4.9 mm, h1 max 5.0 mm
  • d = 6.4 mm → h1 min 6.5 mm, h1 max 6.6 mm
• Mechanical properties: Minimum shear and tensile (and maximum mandrel break) loads specified per diameter if tested per ISO 14589 (Table 3). Example values:
  • 3.2 mm: shear ≥ 1 100 N, tensile ≥ 1 450 N, mandrel break ≤ 3 500 N
  • 6.4 mm: shear ≥ 3 600 N, tensile ≥ 4 900 N, mandrel break ≤ 10 230 N
• Material & finish: Body in aluminium alloy, mandrel in steel; surface natural with protective treatment for storage. Specific alloy selection is left to the manufacturer.
• Quality & inspection: Rivets must be free from harmful burrs/defects and not show cracks after installation (×5 magnification). Acceptance inspection recommended per ISO 3269; mechanical testing per ISO 14589. Terminology follows ISO 14588.
• Design guidance: Informative Annex A provides formulas for head and shank dimensions and hole tolerances.

Applications and users

ISO 15973 is intended for:

• Fastener manufacturers and suppliers specifying rivet geometry and performance (AIA/St blind rivets).
• Design and mechanical engineers selecting blind rivets for assemblies with access to one side only.
• Quality/inspection teams performing incoming inspection and mechanical testing.
• Industries using blind rivets: automotive, rail, aerospace subassemblies, building envelope systems, electronics enclosures, and general sheet-metal fabrication.

Practical uses include joining thin sheets and components where a closed-end rivet (sealing capability) and reliable pull-break mandrel performance are required.

Related standards

• ISO 14588 - Blind rivets: terminology and dimension symbols
• ISO 14589 - Blind rivets: mechanical tests
• ISO 3269 - Fasteners: acceptance inspection

Keywords: ISO 15973, closed end blind rivets, break pull mandrel, AIA/St, aluminium alloy body, steel mandrel, rivet dimensions, rivet shear tensile loads, rivet hole diameter, blind rivet standard.

Standards Content (Sample)

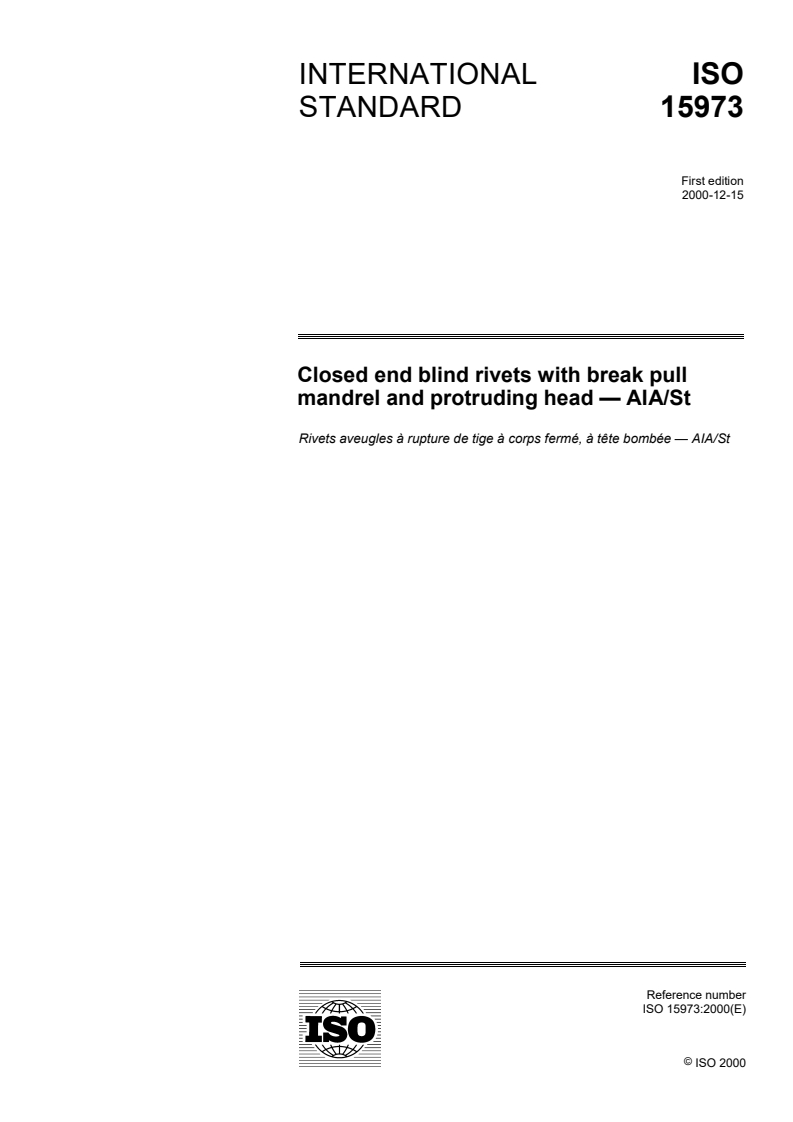

INTERNATIONAL ISO
STANDARD 15973
First edition
2000-12-15
Closed end blind rivets with break pull
mandrel and protruding head — AIA/St
Rivets aveugles à rupture de tige à corps fermé, à tête bombée — AIA/St
Reference number
©
ISO 2000

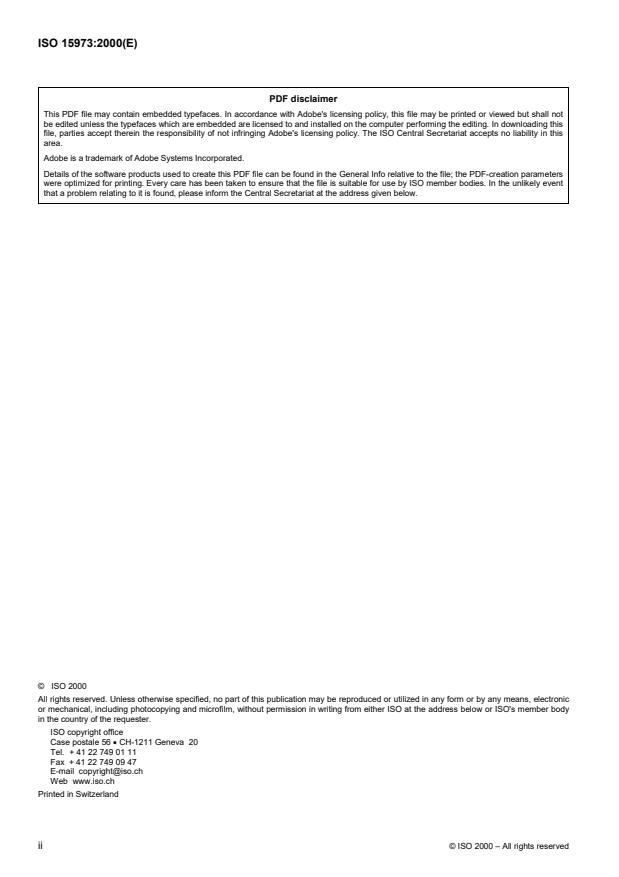

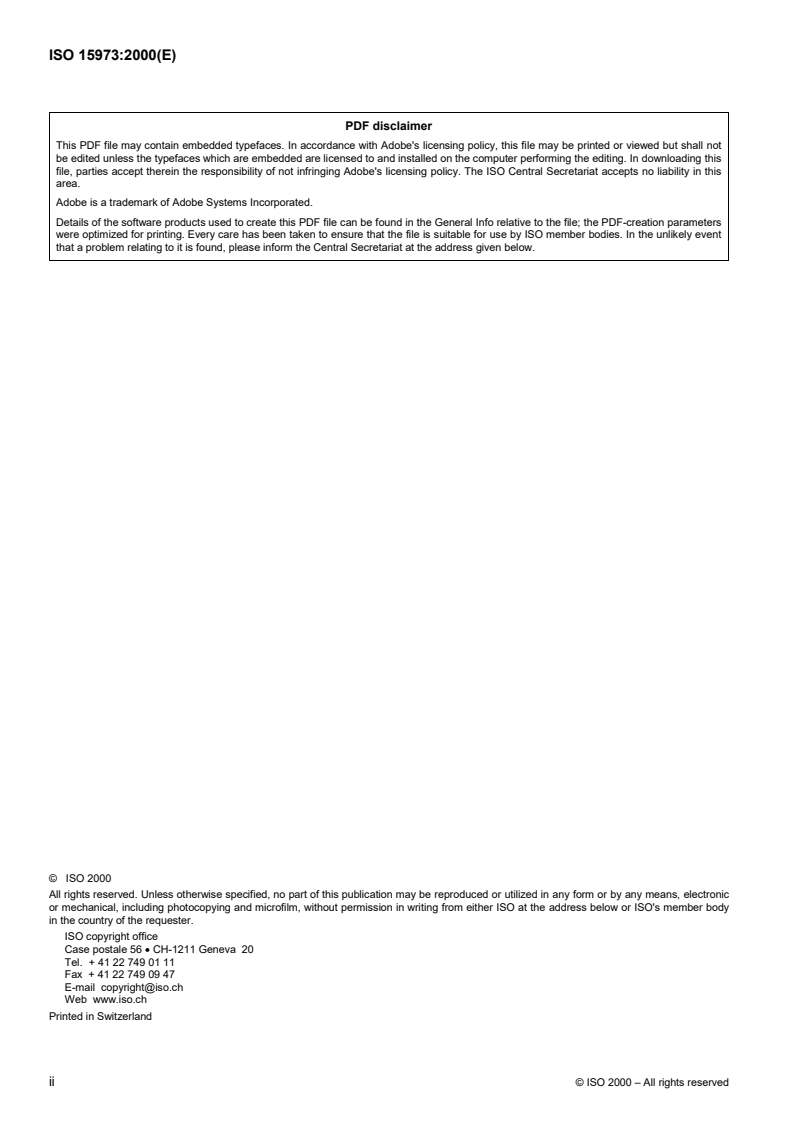

PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but shall not
be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In downloading this
file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat accepts no liability in this
area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation parameters
were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In the unlikely event
that a problem relating to it is found, please inform the Central Secretariat at the address given below.
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means, electronic
or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or ISO's member body
in the country of the requester.
ISO copyright office
Case postale 56 � CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.ch
Printed in Switzerland
ii © ISO 2000 – All rights reserved

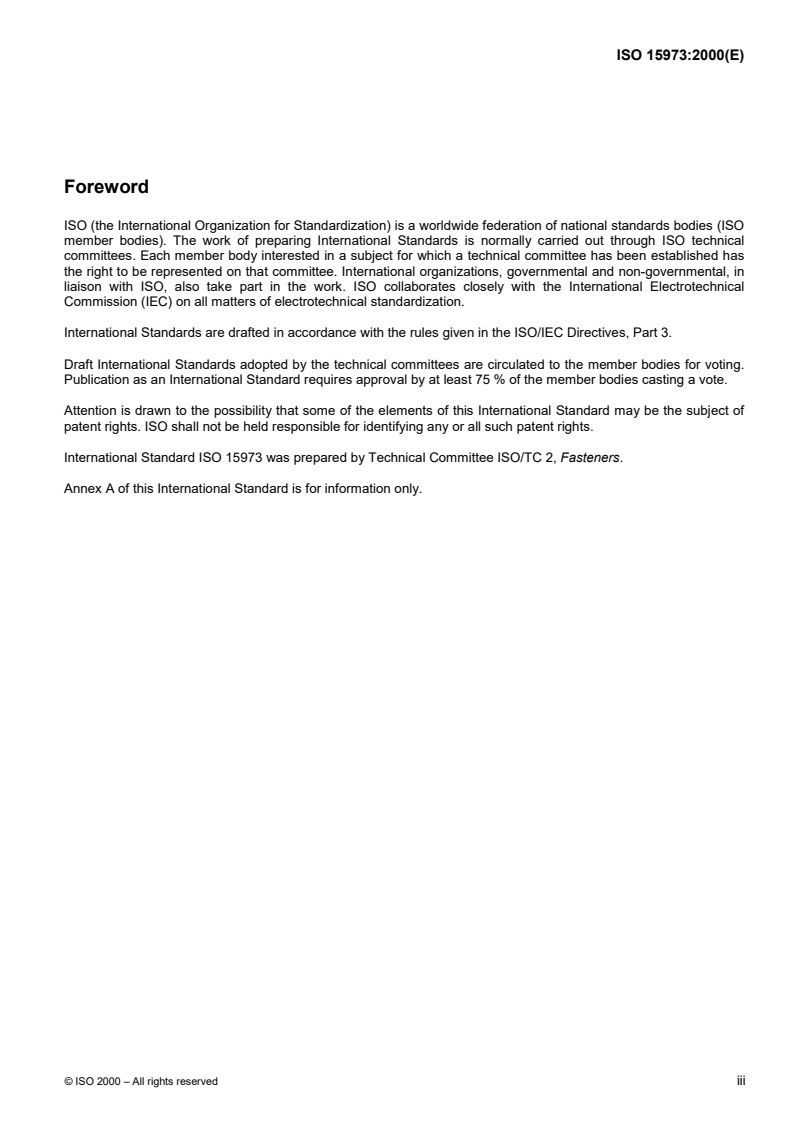

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies (ISO
member bodies). The work of preparing International Standards is normally carried out through ISO technical
committees. Each member body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, governmental and non-governmental, in
liaison with ISO, also take part in the work. ISO collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 3.
Draft International Standards adopted by the technical committees are circulated to the member bodies for voting.
Publication as an International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this International Standard may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights.
International Standard ISO 15973 was prepared by Technical Committee ISO/TC 2, Fasteners.
Annex A of this International Standard is for information only.
INTERNATIONAL STANDARD ISO 15973:2000(E)
Closed end blind rivets with break pull mandrel and protruding
head — AIA/St
1 Scope
This International Standard specifies dimensional and mechanical characteristics and application data for closed
end blind rivets with break pull mandrel and protruding head, with an aluminium alloy body (AlA) and a steel mandrel
(St) and with nominal diameters from 3,2 mm up to and including 6,4 mm.
2 Normative references
The following normative documents contain provisions which, through reference in this text, constitute provisions of
this International Standard. For dated references, subsequent amendments to, or revisions of, any of these
publications do not apply. However, parties to agreements based on this International Standard are encouraged to
investigate the possibility of applying the most recent editions of the normative documents indicated below. For
undated references, the latest edition of the normative document referred to applies. Members of ISO and IEC
maintain registers of currently valid International Standards.
ISO 3269:2000, Fasteners — Acceptation inspection.
ISO 14588:2000, Blind rivets — Terminology and definitions.
ISO 14589:2000, Blind rivets — Mechanical testing.
3 Dimensions
NOTE Symbols and designations of dimensions are specified in ISO 14588.
3.1 Rivet dimensions
See Figure 1 and Table 1.
Figure 1 — Rivet
...

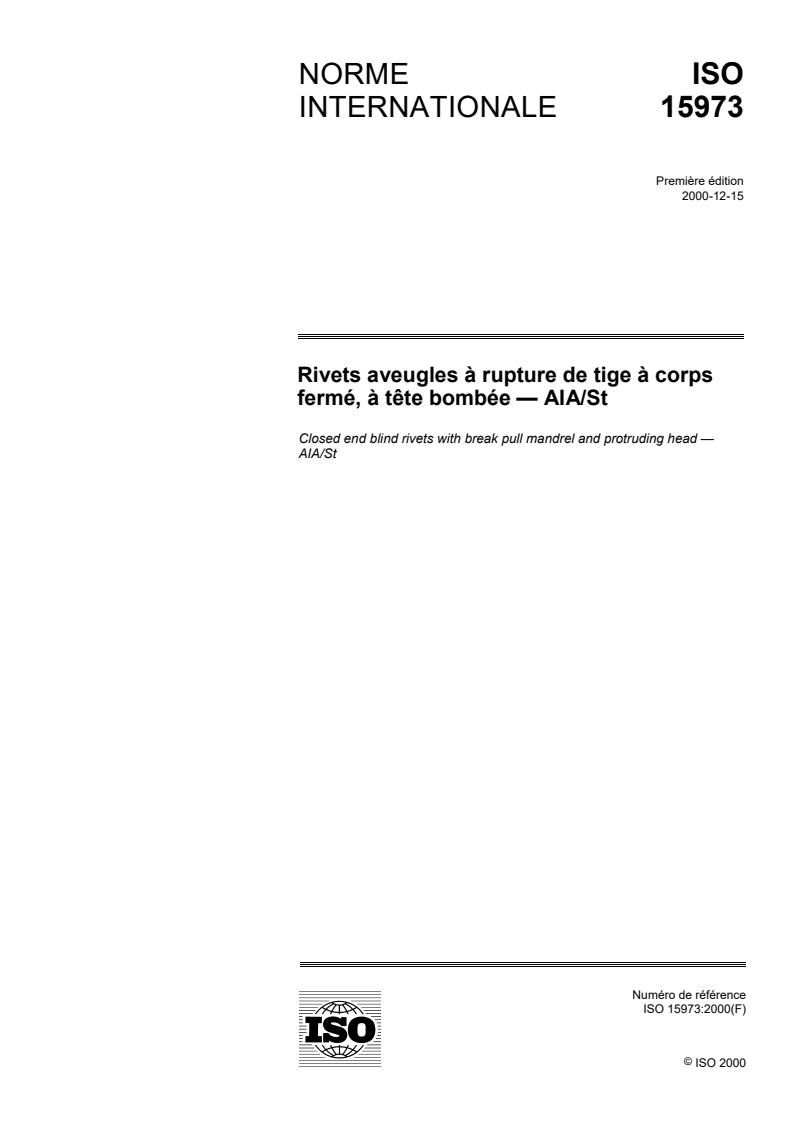

NORME ISO
INTERNATIONALE 15973
Première édition
2000-12-15
Rivets aveugles à rupture de tige à corps
fermé, à tête bombée — AIA/St
Closed end blind rivets with break pull mandrel and protruding head —
AIA/St
Numéro de référence
©
ISO 2000

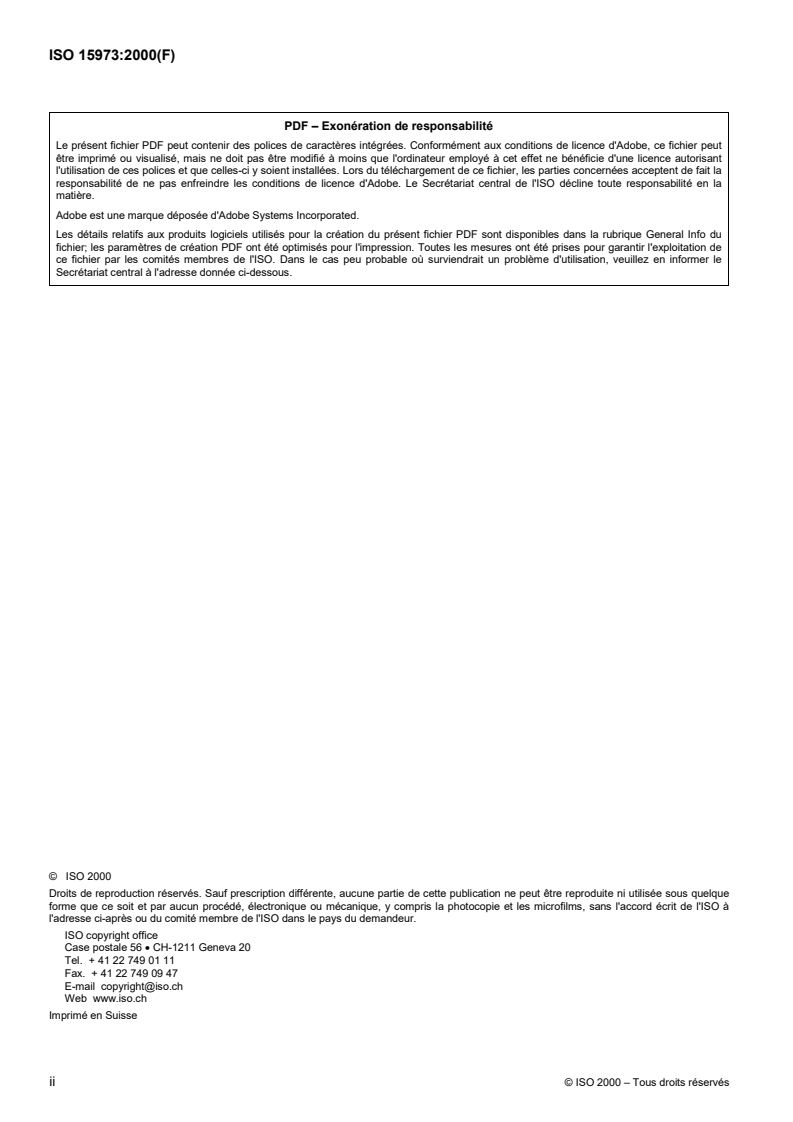

PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier peut
être imprimé ou visualisé, mais ne doit pas être modifiéà moins que l'ordinateur employéà cet effet ne bénéficie d'une licence autorisant
l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées acceptent de fait la
responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute responsabilité en la
matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la créationduprésent fichier PDF sont disponibles dans la rubrique General Info du
fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir l'exploitation de
ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation, veuillez en informer le
Secrétariat central à l'adresse donnée ci-dessous.
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque
forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l'ISO à
l'adresse ci-aprèsouducomité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 � CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.ch
Imprimé en Suisse
ii © ISO 2000 – Tous droits réservés

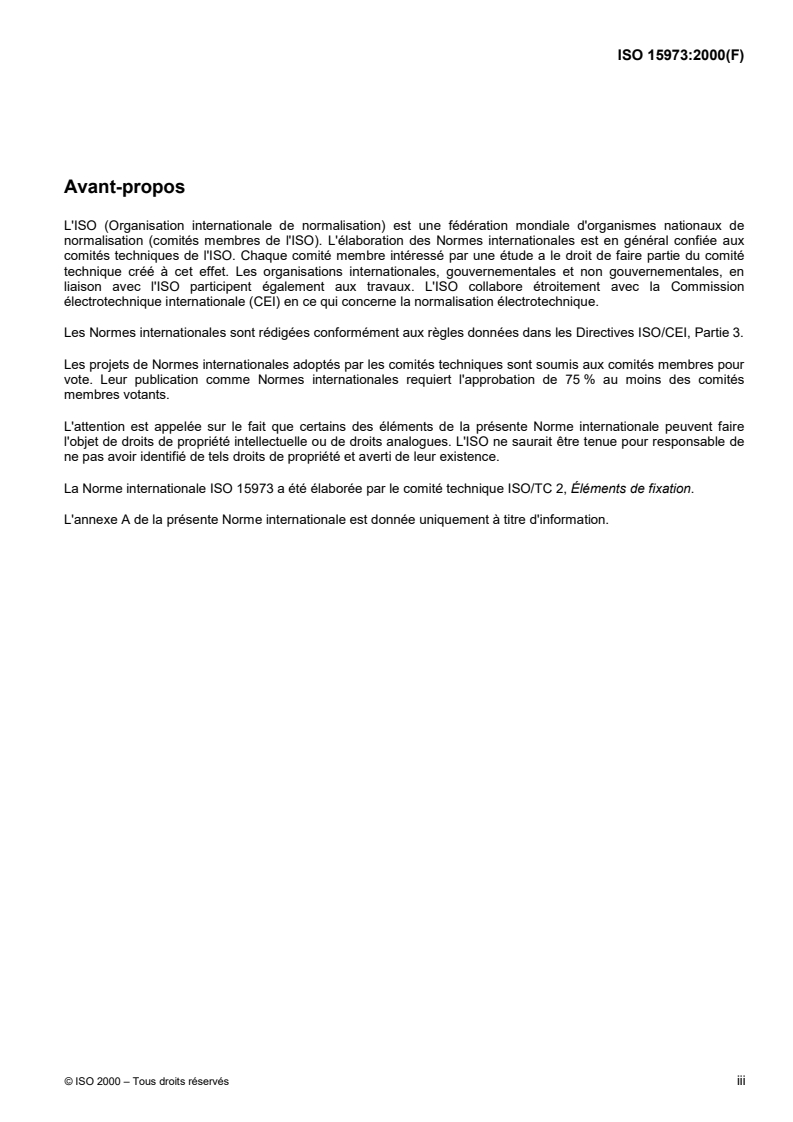

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiéeaux
comités techniques de l'ISO. Chaque comité membre intéressé par une étude aledroit de fairepartie ducomité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec la Commission
électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI, Partie 3.
Les projets de Normes internationales adoptés par les comités techniques sont soumis aux comités membres pour
vote. Leur publication comme Normes internationales requiert l'approbation de 75 % au moins des comités
membres votants.
L'attention est appelée sur le fait que certains des élémentsdelaprésente Norme internationale peuvent faire
l'objet de droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de
ne pas avoir identifié de tels droits de propriété et averti de leur existence.
La Norme internationale ISO 15973 a étéélaboréepar le comité technique ISO/TC 2, Éléments de fixation.
L'annexe A de la présente Norme internationale est donnée uniquement à titre d'information.
NORME INTERNATIONALE ISO 15973:2000(F)
Rivets aveugles à rupture de tige à corps fermé, à tête bombée —
AIA/St
1 Domaine d'application
La présente Norme internationale spécifie les caractéristiques dimensionnelles et mécaniques ainsi que les
données d'application pour les rivets aveugles à rupture de tige à corps fermé, à tête bombée, avec un corps en
alliage d'aluminium (AlA) et une tige en acier (St), de diamètres nominaux compris entre 3,2 mm et 6,4 mm inclus.
2Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence qui y est faite,
constituent des dispositions valables pour la présente Norme internationale. Pour les références datées, les
amendements ultérieurs ou les révisions de ces publications ne s'appliquent pas. Toutefois, les parties prenantes
aux accords fondés sur la présente Norme internationale sont invitées à rechercher la possibilité d'appliquer les
éditions les plus récentes des documents normatifs indiqués ci-après. Pour les références non datées, la dernière
édition du document normatif en référence s'applique. Les membres de l'ISO et de la CEI possèdent le registre des
Normes internationales en vigueur.
ISO 3269:2000, Éléments de fixation — Contrôle de réception.
ISO 14588:2000, Rivets aveugles — Terminologie et définitions.
ISO 14589:2000, Rivets aveugles — Essais mécaniques.
3 Dimensions
NOTE Les symboles et désignations des dimensions sont spécifiés dans l'ISO 14588.
3.1 Dimensions du rivet
Voir Figure 1 et Tableau 1.
---------------------
...
