ISO 15976:2002

Closed end blind rivets with break pull mandrel and protruding head - St/St

ISO 15976 specifies dimensional and mechanical characteristics and application data for closed end blind rivets with break pull mandrel and protruding head, with a steel body (St) and an steel mandrel (St) and with nominal diameters from 3,2 mm up to and including 6,4 mm.

Rivets aveugles à rupture de tige à corps fermé, à tête bombée — St/St

L'ISO 15976:2002 spécifie les caractéristiques dimensionnelles et mécaniques ainsi que les données d'application pour les rivets aveugles à rupture de tige à corps fermé, à tête bombée, avec un corps en acier (St) et une tige en acier (St), de diamètre nominal compris entre 3,2 mm et 6,4 mm inclus.

General Information

• Status: Published
• Publication Date: 21-Oct-2002
• ICS: 21.060.40 - Rivets
• Technical Committee: ISO/TC 2 - Fasteners
• Drafting Committee: ISO/TC 2/WG 13 - Washer and non-threaded fasteners
• Current Stage: 9093 - International Standard confirmed
• Start Date: 13-Jun-2023
• Completion Date: 13-Dec-2025

Relations

• Consolidates: ISO 3213:1975 - Polypropylene pipes - Reduction of permissible stress as a function of time and temperature
• Effective Date: 06-Jun-2022

Overview

ISO 15976:2002 is an international standard specifying the dimensional, mechanical, and application requirements for closed end blind rivets featuring a break pull mandrel and protruding head made from steel (St/St). It applies to rivets with nominal diameters ranging from 3.2 mm up to 6.4 mm. These blind rivets are designed for reliable fastening where access is only possible from one side of the assembly, providing durable and secure joints in various industries.

The standard ensures consistency and performance by defining critical parameters such as rivet dimensions, material characteristics, mechanical loads, and surface finish. ISO 15976 facilitates interoperability and quality assurance across manufacturing and engineering applications involving steel blind rivets.

Key Topics

• Dimensional Specifications
  ISO 15976 provides detailed dimensional data for rivet bodies and mandrels, including maximum and minimum diameters, rivet lengths, and head sizes. The standard includes recommended grip ranges to guide correct rivet selection for various material thicknesses. It also specifies the clearance hole diameters necessary for proper rivet installation, emphasizing tolerance limits to avoid assembly issues.

• Material and Finish Requirements
  Both the rivet body and mandrel must be made from steel, with a minimum zinc plating thickness of 5 µm and chromate conversion coating (c2C) as per related ISO standards. These finishes improve corrosion resistance and durability of riveted joints, extending the service life in demanding environments.

• Mechanical Properties
  ISO 15976 defines minimum shear and tensile strength thresholds and sets maximum mandrel break loads to ensure integrity of the riveted joint. These mechanical performance criteria are essential for selecting rivets based on load requirements in applications such as automotive, construction, and industrial equipment.

• Workmanship and Quality Control
  The standard mandates that rivets are free of burrs and defects, with well-formed heads and shanks. Post-installation inspection criteria include checking for no cracking at 5× magnification, maintaining high-quality installation standards.

• Acceptance Testing and Designation
  Compliance with ISO 3269 for acceptance inspection is recommended unless otherwise agreed. A standardized designation format is provided to uniquely identify rivets by type, size, length, and material combination, supporting clear communication and procurement.

Applications

Closed end blind rivets per ISO 15976 are widely used in industries where robust, one-sided fastening is required, including:

• Automotive Manufacturing
  Fastening body panels, interior assemblies, and structural components requiring strong and corrosion-resistant joints.

• Aerospace and Transportation
  Lightweight and secure fastening solutions where maintenance access is limited.

• Construction and Metal Fabrication
  Joining steel sheets, cladding, and structural parts without access to the rear side.

• Electronics and Appliances
  Securing components in housings while maintaining electrical continuity and mechanical stability.

The steel construction and protective zinc coating make these rivets suitable for moderately corrosive environments and mechanical stress applications.

Related Standards

ISO 15976 references several related ISO standards to provide a comprehensive framework for blind rivet specifications and testing:

• ISO 14588 – Blind rivets terminology and definitions for clear understanding of terms used in the standard.
• ISO 14589 – Mechanical testing methods for blind rivets to verify shear, tensile, and mandrel break loads.
• ISO 3269 – Acceptance inspection procedures ensuring product quality and conformity.
• ISO 4042 – Requirements for electroplated coatings like zinc plating on fasteners.
• ISO 4520 – Chromate conversion coatings on zinc-plated components, enhancing corrosion resistance.

By adhering to ISO 15976 and its referenced standards, manufacturers and users achieve consistency, durability, and compatibility in steel blind rivet applications.

---

Keywords: ISO 15976, closed end blind rivets, break pull mandrel, protruding head rivets, steel blind rivets, rivet dimensions, mechanical properties, zinc plated rivets, rivet application, fastener standards, steel rivet specifications, rivet acceptance testing, grip ranges, clearance hole diameter.

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 15976
First edition
2002-11-01
Closed end blind rivets with break pull
mandrel and protruding head — St/St
Rivets aveugles à rupture de tige à corps fermé, à tête bombée — St/St

Reference number
©
ISO 2002
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but shall not
be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In downloading this
file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat accepts no liability in this
area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation parameters
were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In the unlikely event
that a problem relating to it is found, please inform the Central Secretariat at the address given below.

©  ISO 2002
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means, electronic
or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or ISO's member body
in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.ch
Printed in Switzerland
ii © ISO 2002 – All rights reserved

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies (ISO
member bodies). The work of preparing International Standards is normally carried out through ISO technical
committees. Each member body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, governmental and non-governmental, in
liaison with ISO, also take part in the work. ISO collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 3.
The main task of technical committees is to prepare International Standards. Draft International Standards adopted
by the technical committees are circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this International Standard may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 15976 was prepared by Technical Committee ISO/TC 2, Fasteners.
Annex A of this International Standard is for information only.

INTERNATIONAL STANDARD ISO 15976:2002(E)

Closed end blind rivets with break pull mandrel and protruding
head — St/St
1 Scope
This International Standard specifies dimensional and mechanical characteristics and application data for closed
end blind rivets with break pull mandrel and protruding head, with a steel body (St) and an steel mandrel (St) and
with nominal diameters, d, from 3,2 mm up to and including 6,4 mm.
2 Normative references
The following normative documents contain provisions which, through reference in this text, constitute provisions of
this International Standard. For dated references, subsequent amendments to, or revisions of, any of these
publications do not apply. However, parties to agreements based on this International Standard are encouraged to
investigate the possibility of applying the most recent editions of the normative documents indicated below. For
undated references, the latest edition of the normative document referred to applies. Members of ISO and IEC
maintain registers of currently valid International Standards.
ISO 3269:2000, Fasteners — Acceptance inspection
ISO 4042:1999, Fasteners — Electroplated coatings
ISO 4520:1981, Chromate conversion coatings of electroplated zinc and cadmium coatings
ISO 14588:2000, Blind rivets — Terminology and definitions
ISO 14589:2000, Blind rivets — Mechanical testing
3 Dimensions
3.1 General
Symbols and designations of dimensions are specified in ISO 14588.
3.2 Rivet dimensions
See Figure 1 and Tab
...

NORME ISO
INTERNATIONALE 15976
Première édition
2002-11-01
Rivets aveugles à rupture de tige à corps
fermé, à tête bombée — St/St
Closed end blind rivets with break pull mandrel and protruding head —
St/St
Numéro de référence
©
ISO 2002

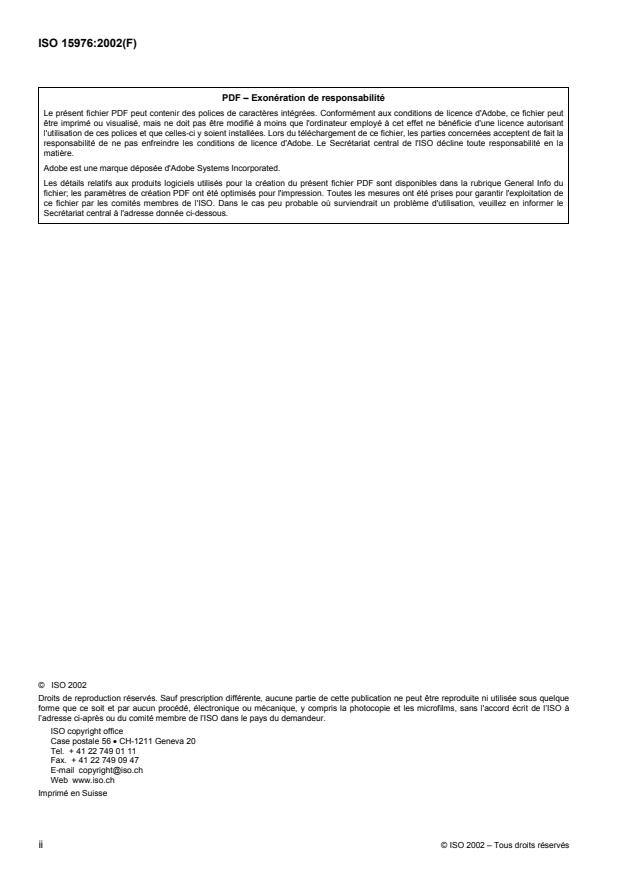

PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier peut
être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence autorisant
l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées acceptent de fait la
responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute responsabilité en la
matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info du
fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir l'exploitation de
ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation, veuillez en informer le
Secrétariat central à l'adresse donnée ci-dessous.

©  ISO 2002
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque
forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l’ISO à
l’adresse ci-après ou du comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.ch
Imprimé en Suisse
ii © ISO 2002 – Tous droits réservés

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée aux
comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec la Commission
électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 3.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur publication
comme Normes internationales requiert l'approbation de 75 % au moins des comités membres votants.
L'attention est appelée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l'objet de droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de
ne pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 15976 a été élaborée par le comité technique ISO/TC 2, Éléments de fixation.
L’annexe A de la présente Norme internationale est donnée uniquement à titre d’information.

NORME INTERNATIONALE ISO 15976:2002(F)

Rivets aveugles à rupture de tige à corps fermé, à tête bombée —
St/St
1 Domaine d'application
La présente Norme internationale spécifie les caractéristiques dimensionnelles et mécaniques ainsi que les
données d’application pour les rivets aveugles à rupture de tige à corps fermé, à tête bombée, avec un corps en
acier (St) et une tige en acier (St), de diamètre nominal, d, compris entre 3,2 mm et 6,4 mm inclus.
2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence qui y est faite,
constituent des dispositions valables pour la présente Norme internationale. Pour les références datées, les
amendements ultérieurs ou les révisions de ces publications ne s’appliquent pas. Toutefois, les parties prenantes
aux accords fondés sur la présente Norme internationale sont invitées à rechercher la possibilité d'appliquer les
éditions les plus récentes des documents normatifs indiqués ci-après. Pour les références non datées, la dernière
édition du document normatif en référence s’applique. Les membres de l'ISO et de la CEI possèdent le registre des
Normes internationales en vigueur.
ISO 3269:2000, Éléments de fixation — Contrôle de réception
ISO 4042:1999, Éléments de fixation — Revêtements électrolytiques
ISO 4520:1981, Couches de conversion au chromate sur les dépôts électrolytiques de zinc et de cadmium
ISO 14588:2000, Rivets aveugles — Terminologie et définitions
ISO 14589:2000, Rivets aveugles — Essais mécaniques
3 Dimensions
3.1 Généralités
Les symboles et désignations des dimensions sont spécifiés dans l'ISO 14588.
3.2 Dimensions du rivet
Voir Figure 1 et Tableau 1.
---------
...
