ISO 6506-4:2014
(Main)Metallic materials — Brinell hardness test — Part 4: Table of hardness values
Metallic materials — Brinell hardness test — Part 4: Table of hardness values
ISO 6506-4:2014 gives a table of the Brinell hardness values for use in tests on flat surfaces.
Matériaux métalliques — Essai de dureté Brinell — Partie 4: Tableau des valeurs de dureté
L''ISO 6506-4 :2014 donne un tableau des valeurs de dureté Brinell à utiliser pour les essais sur surfaces planes.
General Information
Relations
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 6506-4
Second edition
2014-10-01
Metallic materials — Brinell hardness
test —
Part 4:
Table of hardness values
Matériaux métalliques — Essai de dureté Brinell —
Partie 4: Tableau des valeurs de dureté
Reference number
©
ISO 2014
© ISO 2014
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2014 – All rights reserved
Contents Page
Foreword .iv
1 Scope . 1
2 Determination of the Brinell hardness for testing on flat surfaces .1

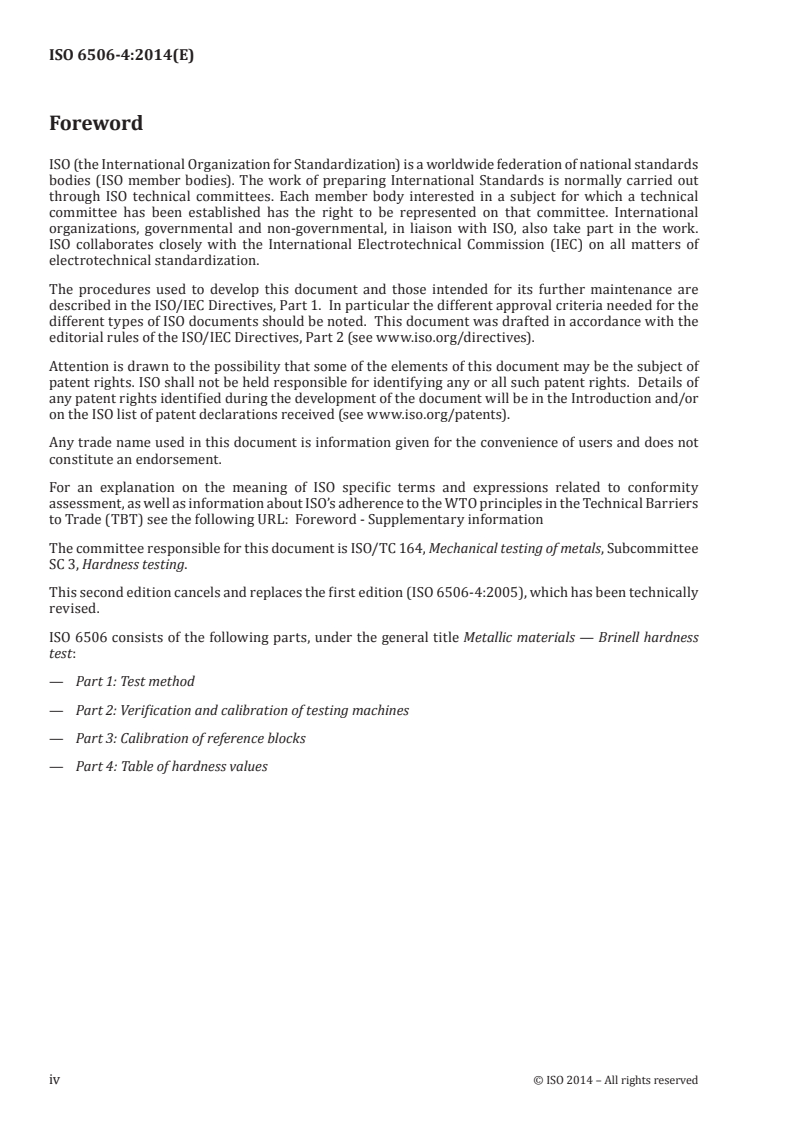

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical Barriers
to Trade (TBT) see the following URL: Foreword - Supplementary information
The committee responsible for this document is ISO/TC 164, Mechanical testing of metals, Subcommittee
SC 3, Hardness testing.
This second edition cancels and replaces the first edition (ISO 6506-4:2005), which has been technically
revised.
ISO 6506 consists of the following parts, under the general title Metallic materials — Brinell hardness
test:
— Part 1: Test method
— Part 2: Verification and calibration of testing machines
— Part 3: Calibration of reference blocks
— Part 4: Table of hardness values
iv © ISO 2014 – All rights reserved
INTERNATIONAL STANDARD ISO 6506-4:2014(E)
Metallic materials — Brinell hardness test —
Part 4:
Table of hardness values
1 Scope
This part of ISO 6506 gives a table of the Brinell hardness values for use in tests on flat surfaces.
2 Determination of the Brinell hardness for testing on flat surfaces
See Tables 1 and 2. Where the measured indentation diameter value is not given in the table, a linear
interpolation between the two adjacent values and between the two corresponding hardness values
should be carried out. Each hardness value is quoted to three significant figures, but is calculated from
the nominal force-diameter index rather than from the specified force value, in order to avoid variations
in the hardness values calculated at a specific force-diameter index. In some cases, this calculation
method leads to an error of one digit in the least significant figure.
Table 1
Force-diameter index
0,102 × F/D
Ball indenter
D 30 15 10 5 2,5 1
mm
Test force
F
10 29,42 kN 14,71 kN 9,807 kN 4,903 kN 2,452 kN 980,7 N
5 7,355 kN –– 2,452 kN 1,226 kN 612,9 N 245,2 N
2,5 1,839 kN –– 612,9 N 306,5 N 153,2 N 61,29 N
1 294,2 N –– 98,07 N 49,03 N 24,52 N 9,807 N
Table 2
Ball indenter
Force-diameter index
D
0,102 × F/D
mm
10 5 2,5 1 30 15 10 5 2,5 1
Mean diameter of the indentation
Brinell hardness
d
HBW
mm
2,40 1,200 0,600 0 0,240 653 327 218 109 54,5 21,8
2,41 1,205 0,602 5 0,241 648 324 216 108 54,0 21,6
2,42 1,210 0,605 0 0,242 643 321 214 107 53,5 21,4
2,43 1,215 0,607 5 0,243 637 319 212 106 53,1 21,2
2,44 1,220 0,610 0 0,244 632 316 211 105 52,7 21,1
2,45 1,225 0,612 5 0,245 627 313 209 104 52,2 20,9
2,46 1,230 0,615 0 0,246 621 311 207 104 51,8 20,7
Table 2
Ball indenter
Force-diameter index
D
0,102 × F/D
mm
10 5 2,5 1 30 15 10 5 2,5 1
Mean diameter of the indentation
Brinell hardness
d
HBW
mm
2,47 1,235 0,617 5 0,247 616 308 205 103 51,4 20,5
2,48 1,240 0,620 0 0,248 611 306 204 102 50,9 20,4
2,49 1,245 0,622 5 0,249 606 303 202 101 50,5 20,2
2,50 1,250 0,625 0 0,250 601 301 200 100 50,1 20,0
2,51 1,255 0,627 5 0,251 597 298 199 99,4 49,7 19,9
2,52 1,260 0,630 0 0,252 592 296 197 98,6 49,3 19,7
2,53 1,265 0,632 5 0,253 587 294 196 97,8 48,9 19,6
2,54 1,270 0,635 0 0,254 582 291 194 97,1 48,5 19,4
2,55 1,275 0,637 5 0,255 578 289 193 96,3 48,1 19,3
2,56 1,280 0,640 0 0,256 573 287 191 95,5 47,8 19,1
2,57 1,285 0,642 5 0,257 569 284 190 94,8 47,4 19,0
2,58 1,290 0,645 0 0,258 564 282 188 94,0 47,0 18,8
2,59 1,295 0,647 5 0,259 560 280 187 93,3 46,6 18,7
2,60 1,300 0,650 0 0,260 555 278 185 92,6 46,3 18,5
2,61 1,305 0,652 5 0,261 551 276 184 91,8 45,9 18,4
2,62 1,310 0,655 0 0,262 547 273 182 91,1 45,6 18,2
2,63 1,315 0,657 5 0,263 543 271 181 90,4 45,2 18,1
2,64 1,320 0,660 0 0,264 538 269 179 89,7 44,9 17,9
2,65 1,325 0,662 5 0,265 534 267 178 89,0 44,5 17,8
2,66 1,330 0,665 0 0,266 530 265 177 88,4 44,2 17,7
2,67 1,335 0,667 5 0,267 526 263 175 87,7 43,8 17,5
2,68 1,340 0,670 0 0,268 522 261 174 87,0 43,5 17,4
2,69 1,345 0,672 5 0,269 518 259 173 86,4 43,2 17,3
2,70 1,350 0,675 0 0,270 514 257 171 85,7 42,9 17,1
2,71 1,355 0,677 5 0,271 510 255 170 85,1 42,5 17,0
2,72 1,360 0,680 0 0,272 507 253 169 84,4 42,2 16,9
2,73 1,365 0,682 5 0,273 503 251 168 83,8 41,9 16,8
2,74 1,370 0,685 0 0,274 499 250 166 83,2 41,6 16,6
2,75 1,375 0,687 5 0,275 495 248 165 82,6 41,3 16,5
2,76 1,380 0,690 0 0,276 492 246 164 81,9 41,0 16,4
2,77 1,385 0,692 5 0,277 488 244 163 81,3 40,7 16,3
2,78 1,390 0,695 0 0,278 485 242 162 80,8 40,4 16,2
2,79 1,395 0,697 5 0,279 481 240 160 80,2 40,1 16,0
2,80 1,400 0,700 0 0,280 477 239 159 79,6 39,8 15,9
2,81 1,405 0,702 5 0,281 474 237 158 79,0 39,5 15,8
2,82 1,410 0,705 0 0,282 471 235 157 78,4 39,2 15,7
2 © ISO 2014 – All rights reserved
Table 2
Ball indenter
Force-diameter index
D
0,102 × F/D
mm
10 5 2,5 1 30 15 10 5 2,5 1
Mean diameter of the indentation
Brinell hardness
d
HBW
mm
2,83 1,415 0,707 5 0,283 467 234 156 77,9 38,9 15,6
2,84 1,420 0,710 0 0,284 464 232 155 77,3 38,7 15,5
2,85 1,425 0,712 5 0,285 461 230 154 76,8 38,4 15,4
2,86 1,430 0,715 0 0,286 457 229 152 76,2 38,1 15,2
2,87 1,435 0,717 5 0,287 454 227 151 75,7 37,8 15,1
2,88 1,440 0,720 0 0,288 451 225 150 75,1 37,6 15,0
2,89 1,445 0,722 5 0,289 448 224 149 74,6 37,3 14,9
2,90 1,450 0,725 0 0,290 444 222 148 74,1 37,0 14,8
2,91 1,455 0,727 5 0,291 441 221 147 73,6 36,8 14,7
2,92 1,460 0,730 0 0,292 438 219 146 73,0 36,5 14,6
2,93 1,465 0,732 5 0,293 435 218 145 72,5 36,3 14,5
2,94 1,470 0,735 0 0,294 432 216 144 72,0 36,0 14,4
2,95 1,475 0,737 5 0,295 429 215 143 71,5 35,8 14,3
2,96 1,480 0,740 0 0,296 426 213 142 71,0 35,5 14,2
2,97 1,485 0,742 5 0,297 423 212 141 70,5 35,3 14,1
2,98 1,490 0,745 0 0,298 420 210 140 70,1 35,0 14,0
2,99 1,495 0,747 5 0,299 417 209 139 69,6 34,8 13,9
3,00 1,500 0,750 0 0,300 415 207 138 69,1 34,6 13,8
3,01 1,505 0,752 5 0,301 412 206 137 68,6 34,3 13,7
3,02 1,510 0,755 0 0,302 409 205 136 68,2 34,1 13,6
3,03 1,515 0,757 5 0,303 406 203 135 67,7 33,9 13,5
3,04 1,520 0,760 0 0,304 404 202 135 67,3 33,6 13,5
3,05 1,525 0,762 5 0,305 401 200 134 66,8 33,4 13,4
3,06 1,530 0,765 0 0,306 398 199 133 66,4 33,2 13,3
3,07 1,535 0,767 5 0,307 395 198 132 65,9 33,0 13,2
3,08 1,540 0,770 0 0,308 393 196 131 65,5 32,7 13,1
3,09 1,545 0,772 5 0,309 390 195 130 65,0 32,5 13,0
3,10 1,550 0,775 0 0,310 388 194 129 64,6 32,3 12,9
3,11 1,555 0,777 5 0,311 385 193 128 64,2 32,1 12,8
3,12 1,560 0,780 0 0,312 383 191 128 63,8 31,9 12,8
3,13 1,565 0,782 5 0,313 380 190 127 63,3 31,7 12,7
3,14 1,570 0,785 0 0,314 378 189 126 62,9 31,5 12,6
3,15 1,575 0,787 5 0,315 375 188 125 62,5 31,3 12,5
3,16 1,580 0,790 0 0,316 373 186 124 62,1 31,1 12,4
3,17 1,585 0,792 5 0,317 370 185 123 61,7 30,9 12,3
3,18 1,590 0,795 0 0,318 368 184 123 61,3 30,7 12,3
Table 2
Ball indenter
Force-diameter index
D
0,102 × F/D
mm
10 5 2,5 1 30 15 10 5 2,5 1
Mean diameter of the indentation
Brinell hardness
d
HBW
mm
3,19 1,595 0,797 5 0,319 366 183 122 60,9 30,5 12,2
3,20 1,600 0,800 0 0,320 363 182 121 60,5 30,3 12,1
3,21 1,605 0,802 5 0,321 361 180 120 60,1 30,1 12,0
3,22 1,610 0,805 0 0,322 359 179 120 59,8 29,9 12,0
3,23 1,615 0,807 5 0,323 356 178 119 59,4 29,7 11,9
3,24 1,620 0,810 0 0,324 354 177 118 59,0 29,5 11,8
3,25 1,625 0,812 5 0,325 352 176 117 58,6 29,3 11,7
3,26 1,630 0,815 0 0,326 350 175 117 58,3 29,1 11,7
3,27 1,635 0,817 5 0,327 347 174 116 57,9 29,0 11,6
3,28 1,640 0,820 0 0,328 345 173 115 57,5 28,8 11,5
3,29 1,645 0,822 5 0,329 343 172 114 57,2 28,6 11,4
3,30 1,650 0,825 0 0,330 341 170 114 56,8 28,4 11,4
3,31 1,655 0,827 5 0,331 339 169 113 56,5 28,2 11,3
3,32 1,660 0,830 0 0,332 337 168 112 56,1 28,1 11,2
3,33 1,665 0,832 5 0,333 335 167 112 55,8 27,9 11,2
3,34 1,670 0,835 0 0,334 333 166 111 55,4 27,7 11,1
3,35 1,675 0,837 5 0,335 331 165 110 55,1 27,5 11,0
3,36 1,680 0,840 0 0,336 329 164 110 54,8 27,4 11,0
3,37 1,685 0,842 5 0,337 326 163 109 54,4 27,2 10,9
3,38 1,690 0,845 0 0,338 325 162 108 54,1 27,0 10,8
3,39 1,695 0,847 5 0,339 323 161 108 53,8 26,9 10,8
3,40 1,700 0,850 0 0,340 321 160 107 53,4 26,7 10,7
3,41 1,705 0,852 5 0,341 319 159 106 53,1 26,6 10,6
3,42 1,710 0,855 0 0,342 317 158 106 52,8 26,4 10,6
3,43 1,715 0,857 5 0,343 315 157 105 52,5 26,2 10,5
3,44 1,720 0,860 0 0,344 313 156 104 52,2 26,1 10,4
3,45 1,725 0,862 5 0,345 311 156 104 51,8 25,9 10,4
3,46 1,730 0,865 0 0,346 309 155 103 51,5 25,8 10,3
3,47 1,735 0,867 5 0,347 307 154 102 51,2 25,6 10,2
3,48 1,740 0,870 0 0,348 306 153 102 50,9 25,5 10,2
3,49 1,745 0,872 5 0,349 304 152 101 50,6 25,3 10,1
3,50 1,750 0,875 0 0,350 302 151 101 50,3 25,2 10,1
3,51 1,755 0,877 5 0,351 300 150 100 50,0 25,0 10,0
3,52 1,760 0 880 0 0,352 298 149 99,5 49,7 24,9 9,95
3,53 1,765 0,882 5 0,353 297 148 98,9 49,4 24,7 9,89
3,54 1,770 0,885 0 0,354 295 147 98,3 49,2 24,6 9,83
4 © ISO 2014 – All rights reserved
Table 2
Ball indenter
Force-diameter index
D
0,102 × F/D
mm
10 5 2,5 1 30 15 10 5 2,5 1
Mean diameter of the indentation
Brinell hardness
d
HBW
mm
3,55 1,775 0,887 5 0,355 293 147 97,7 48,9 24,4 9,77
3,56 1,780 0,890 0 0,356 292 146 97,2 48,6 24,3 9,72
3,57 1,785 0,892 5 0,357 290 145 96,6 48,3 24,2 9,66
3,58 1,790 0,895 0 0,358 288 144 96,1 48,0 24,0 9,61
3,59 1,795 0,897 5 0,359 286 143 95,5 47,7 23,9 9,55
3,60 1,800 0,900 0 0,360 285 142 95,0 47,5 23,7 9,50
3,61 1, 805 0,902 5 0,361 283 142 94,4 47,2 23,6 9,44
3,62 1,810 0,905 0 0,362 282 141 93,9 46,9 23,5 9,39
3,63 1,815 0,907 5 0,363 280 140 93,3 46,7 23,3 9,33
3,64 1,820 0,910 0 0,364 278 139 92,8 46,4 23,2 9,28
3,65 1,825 0,912 5 0,365 277 138 92,3 46,1 23,1 9,23
3,66 1,830 0,915 0 0,366 275 138 91,8 45,9 22,9 9,18
3,67 1,835 0,917 5 0,367 274 137 91,2 45,6 22,8 9,12
3,68 1,840 0,920 0 0,368 272 136 90,7 45,4 22,7 9,07
3,69 1,845 0,922 5 0,369 271 135 90,2 45,1 22,6 9,02
3,70 1,850 0,925 0 0,370 269 135 89,7 44,9 22,4 8,97
3,71 1,855 0,927 5 0,371 268 134 89,2 44,6 22,3 8,92
3,72 1,860 0,930 0 0,372 266 133 88,7 44,4 22,2 8,87
3,73 1,865 0,932 5 0,373 265 132 88,2 44,1 22,1 8,82
3,74 1,870 0,935 0 0,374 263 132 87,7 43,9 21,9 8,77
3,75 1,875 0,937 5 0,375 262 131 87,2 43,6 21,8 8,72
3,76 1,880 0,940,0 0,376 260 130 86,8 43,4 21,7 8,68
3,77 1,885 0,942 5 0,377 259 129 86,3 43,1 21,6 8,63
3,78 1,890 0,945 0 0,378 257 129 85,8 42,9 21,5 8,58
3,79 1,895 0,947 5 0,379 256 128 85,3 42,7 21,3 8,53
3,80 1,900 0,950 0 0,380 255 127 84,9 42,4 21,2 8,49
3,81 1,905 0,952 5 0,381 253 127 84,4 42,2 21,1 8,44
3,82 1,910 0,955 0 0,382 252 126 83,9 42,0 21,0 8,39
3,83 1,915 0,957 5 0,383 250 125 83,5 41,7 20,9 8,35
3,84 1,920 0,960 0 0,384 249 125 83,0 41,5 20,8 8,30
3,85 1,925 0,962 5 0,385 248 124 82,6 41,3 20,6 8,26
3,86 1,930 0,965 0 0,386 246 123 82,1 41,1 20,5 8,21
3,87 1,935 0,967 5 0,387 245 123 81,7 40,9 20,4 8,17
3,88 1,940 0,970 0 0,388 244 122 81,3 40,6 20,3 8,13
3,89 1,945 0,972 5 0,389 242 121 80,8 40,4 20,2 8,08
3,90 1,950 0,975 0 0,390 241 121 80,4 40,2 20,1 8,04
Table 2
Ball indenter
Force-diameter index
D
0,102 × F/D
mm
10 5 2,5 1 30 15 10 5 2,5 1
Mean diameter of the indentation
Brinell hardness
d
HBW
mm
3,91 1,955 0,977 5 0,391 240 120 80,0 40,0 20,0 8,00
3,92 1,960 0,980 0 0,392 239 119 79,5 39,8 19,9 7,95
3,93 1,965 0,982 5 0,393 237 119 79,1 39,6 19,8 7,91
3,94 1, 970
...
INTERNATIONAL ISO
STANDARD 6506-4
Second edition
2014-10-01
Metallic materials — Brinell hardness
test —
Part 4:
Table of hardness values
Matériaux métalliques — Essai de dureté Brinell —
Partie 4: Tableau des valeurs de dureté
Reference number
©
ISO 2014
© ISO 2014
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2014 – All rights reserved
Contents Page
Foreword .iv
1 Scope . 1
2 Determination of the Brinell hardness for testing on flat surfaces .1
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical Barriers
to Trade (TBT) see the following URL: Foreword - Supplementary information
The committee responsible for this document is ISO/TC 164, Mechanical testing of metals, Subcommittee
SC 3, Hardness testing.
This second edition cancels and replaces the first edition (ISO 6506-4:2005), which has been technically
revised.
ISO 6506 consists of the following parts, under the general title Metallic materials — Brinell hardness
test:
— Part 1: Test method
— Part 2: Verification and calibration of testing machines
— Part 3: Calibration of reference blocks
— Part 4: Table of hardness values
iv © ISO 2014 – All rights reserved
INTERNATIONAL STANDARD ISO 6506-4:2014(E)
Metallic materials — Brinell hardness test —
Part 4:
Table of hardness values
1 Scope
This part of ISO 6506 gives a table of the Brinell hardness values for use in tests on flat surfaces.
2 Determination of the Brinell hardness for testing on flat surfaces
See Tables 1 and 2. Where the measured indentation diameter value is not given in the table, a linear
interpolation between the two adjacent values and between the two corresponding hardness values
should be carried out. Each hardness value is quoted to three significant figures, but is calculated from
the nominal force-diameter index rather than from the specified force value, in order to avoid variations
in the hardness values calculated at a specific force-diameter index. In some cases, this calculation
method leads to an error of one digit in the least significant figure.
Table 1
Force-diameter index
0,102 × F/D
Ball indenter
D 30 15 10 5 2,5 1
mm
Test force
F
10 29,42 kN 14,71 kN 9,807 kN 4,903 kN 2,452 kN 980,7 N
5 7,355 kN –– 2,452 kN 1,226 kN 612,9 N 245,2 N
2,5 1,839 kN –– 612,9 N 306,5 N 153,2 N 61,29 N
1 294,2 N –– 98,07 N 49,03 N 24,52 N 9,807 N
Table 2
Ball indenter
Force-diameter index
D
0,102 × F/D
mm
10 5 2,5 1 30 15 10 5 2,5 1
Mean diameter of the indentation
Brinell hardness
d
HBW
mm
2,40 1,200 0,600 0 0,240 653 327 218 109 54,5 21,8
2,41 1,205 0,602 5 0,241 648 324 216 108 54,0 21,6
2,42 1,210 0,605 0 0,242 643 321 214 107 53,5 21,4
2,43 1,215 0,607 5 0,243 637 319 212 106 53,1 21,2
2,44 1,220 0,610 0 0,244 632 316 211 105 52,7 21,1
2,45 1,225 0,612 5 0,245 627 313 209 104 52,2 20,9
2,46 1,230 0,615 0 0,246 621 311 207 104 51,8 20,7
Table 2
Ball indenter
Force-diameter index
D
0,102 × F/D
mm
10 5 2,5 1 30 15 10 5 2,5 1
Mean diameter of the indentation
Brinell hardness
d
HBW
mm
2,47 1,235 0,617 5 0,247 616 308 205 103 51,4 20,5
2,48 1,240 0,620 0 0,248 611 306 204 102 50,9 20,4
2,49 1,245 0,622 5 0,249 606 303 202 101 50,5 20,2
2,50 1,250 0,625 0 0,250 601 301 200 100 50,1 20,0
2,51 1,255 0,627 5 0,251 597 298 199 99,4 49,7 19,9
2,52 1,260 0,630 0 0,252 592 296 197 98,6 49,3 19,7
2,53 1,265 0,632 5 0,253 587 294 196 97,8 48,9 19,6
2,54 1,270 0,635 0 0,254 582 291 194 97,1 48,5 19,4
2,55 1,275 0,637 5 0,255 578 289 193 96,3 48,1 19,3
2,56 1,280 0,640 0 0,256 573 287 191 95,5 47,8 19,1
2,57 1,285 0,642 5 0,257 569 284 190 94,8 47,4 19,0
2,58 1,290 0,645 0 0,258 564 282 188 94,0 47,0 18,8
2,59 1,295 0,647 5 0,259 560 280 187 93,3 46,6 18,7
2,60 1,300 0,650 0 0,260 555 278 185 92,6 46,3 18,5
2,61 1,305 0,652 5 0,261 551 276 184 91,8 45,9 18,4
2,62 1,310 0,655 0 0,262 547 273 182 91,1 45,6 18,2
2,63 1,315 0,657 5 0,263 543 271 181 90,4 45,2 18,1
2,64 1,320 0,660 0 0,264 538 269 179 89,7 44,9 17,9
2,65 1,325 0,662 5 0,265 534 267 178 89,0 44,5 17,8
2,66 1,330 0,665 0 0,266 530 265 177 88,4 44,2 17,7
2,67 1,335 0,667 5 0,267 526 263 175 87,7 43,8 17,5
2,68 1,340 0,670 0 0,268 522 261 174 87,0 43,5 17,4
2,69 1,345 0,672 5 0,269 518 259 173 86,4 43,2 17,3
2,70 1,350 0,675 0 0,270 514 257 171 85,7 42,9 17,1
2,71 1,355 0,677 5 0,271 510 255 170 85,1 42,5 17,0
2,72 1,360 0,680 0 0,272 507 253 169 84,4 42,2 16,9
2,73 1,365 0,682 5 0,273 503 251 168 83,8 41,9 16,8
2,74 1,370 0,685 0 0,274 499 250 166 83,2 41,6 16,6
2,75 1,375 0,687 5 0,275 495 248 165 82,6 41,3 16,5
2,76 1,380 0,690 0 0,276 492 246 164 81,9 41,0 16,4
2,77 1,385 0,692 5 0,277 488 244 163 81,3 40,7 16,3
2,78 1,390 0,695 0 0,278 485 242 162 80,8 40,4 16,2
2,79 1,395 0,697 5 0,279 481 240 160 80,2 40,1 16,0
2,80 1,400 0,700 0 0,280 477 239 159 79,6 39,8 15,9
2,81 1,405 0,702 5 0,281 474 237 158 79,0 39,5 15,8
2,82 1,410 0,705 0 0,282 471 235 157 78,4 39,2 15,7
2 © ISO 2014 – All rights reserved
Table 2
Ball indenter
Force-diameter index
D
0,102 × F/D
mm
10 5 2,5 1 30 15 10 5 2,5 1
Mean diameter of the indentation
Brinell hardness
d
HBW
mm
2,83 1,415 0,707 5 0,283 467 234 156 77,9 38,9 15,6
2,84 1,420 0,710 0 0,284 464 232 155 77,3 38,7 15,5
2,85 1,425 0,712 5 0,285 461 230 154 76,8 38,4 15,4
2,86 1,430 0,715 0 0,286 457 229 152 76,2 38,1 15,2
2,87 1,435 0,717 5 0,287 454 227 151 75,7 37,8 15,1
2,88 1,440 0,720 0 0,288 451 225 150 75,1 37,6 15,0
2,89 1,445 0,722 5 0,289 448 224 149 74,6 37,3 14,9
2,90 1,450 0,725 0 0,290 444 222 148 74,1 37,0 14,8
2,91 1,455 0,727 5 0,291 441 221 147 73,6 36,8 14,7
2,92 1,460 0,730 0 0,292 438 219 146 73,0 36,5 14,6
2,93 1,465 0,732 5 0,293 435 218 145 72,5 36,3 14,5
2,94 1,470 0,735 0 0,294 432 216 144 72,0 36,0 14,4
2,95 1,475 0,737 5 0,295 429 215 143 71,5 35,8 14,3
2,96 1,480 0,740 0 0,296 426 213 142 71,0 35,5 14,2
2,97 1,485 0,742 5 0,297 423 212 141 70,5 35,3 14,1
2,98 1,490 0,745 0 0,298 420 210 140 70,1 35,0 14,0
2,99 1,495 0,747 5 0,299 417 209 139 69,6 34,8 13,9
3,00 1,500 0,750 0 0,300 415 207 138 69,1 34,6 13,8
3,01 1,505 0,752 5 0,301 412 206 137 68,6 34,3 13,7
3,02 1,510 0,755 0 0,302 409 205 136 68,2 34,1 13,6
3,03 1,515 0,757 5 0,303 406 203 135 67,7 33,9 13,5
3,04 1,520 0,760 0 0,304 404 202 135 67,3 33,6 13,5
3,05 1,525 0,762 5 0,305 401 200 134 66,8 33,4 13,4
3,06 1,530 0,765 0 0,306 398 199 133 66,4 33,2 13,3
3,07 1,535 0,767 5 0,307 395 198 132 65,9 33,0 13,2
3,08 1,540 0,770 0 0,308 393 196 131 65,5 32,7 13,1
3,09 1,545 0,772 5 0,309 390 195 130 65,0 32,5 13,0
3,10 1,550 0,775 0 0,310 388 194 129 64,6 32,3 12,9
3,11 1,555 0,777 5 0,311 385 193 128 64,2 32,1 12,8
3,12 1,560 0,780 0 0,312 383 191 128 63,8 31,9 12,8
3,13 1,565 0,782 5 0,313 380 190 127 63,3 31,7 12,7
3,14 1,570 0,785 0 0,314 378 189 126 62,9 31,5 12,6
3,15 1,575 0,787 5 0,315 375 188 125 62,5 31,3 12,5
3,16 1,580 0,790 0 0,316 373 186 124 62,1 31,1 12,4
3,17 1,585 0,792 5 0,317 370 185 123 61,7 30,9 12,3
3,18 1,590 0,795 0 0,318 368 184 123 61,3 30,7 12,3
Table 2
Ball indenter
Force-diameter index
D
0,102 × F/D
mm
10 5 2,5 1 30 15 10 5 2,5 1
Mean diameter of the indentation
Brinell hardness
d
HBW
mm
3,19 1,595 0,797 5 0,319 366 183 122 60,9 30,5 12,2
3,20 1,600 0,800 0 0,320 363 182 121 60,5 30,3 12,1
3,21 1,605 0,802 5 0,321 361 180 120 60,1 30,1 12,0
3,22 1,610 0,805 0 0,322 359 179 120 59,8 29,9 12,0
3,23 1,615 0,807 5 0,323 356 178 119 59,4 29,7 11,9
3,24 1,620 0,810 0 0,324 354 177 118 59,0 29,5 11,8
3,25 1,625 0,812 5 0,325 352 176 117 58,6 29,3 11,7
3,26 1,630 0,815 0 0,326 350 175 117 58,3 29,1 11,7
3,27 1,635 0,817 5 0,327 347 174 116 57,9 29,0 11,6
3,28 1,640 0,820 0 0,328 345 173 115 57,5 28,8 11,5
3,29 1,645 0,822 5 0,329 343 172 114 57,2 28,6 11,4
3,30 1,650 0,825 0 0,330 341 170 114 56,8 28,4 11,4
3,31 1,655 0,827 5 0,331 339 169 113 56,5 28,2 11,3
3,32 1,660 0,830 0 0,332 337 168 112 56,1 28,1 11,2
3,33 1,665 0,832 5 0,333 335 167 112 55,8 27,9 11,2
3,34 1,670 0,835 0 0,334 333 166 111 55,4 27,7 11,1
3,35 1,675 0,837 5 0,335 331 165 110 55,1 27,5 11,0
3,36 1,680 0,840 0 0,336 329 164 110 54,8 27,4 11,0
3,37 1,685 0,842 5 0,337 326 163 109 54,4 27,2 10,9
3,38 1,690 0,845 0 0,338 325 162 108 54,1 27,0 10,8
3,39 1,695 0,847 5 0,339 323 161 108 53,8 26,9 10,8
3,40 1,700 0,850 0 0,340 321 160 107 53,4 26,7 10,7
3,41 1,705 0,852 5 0,341 319 159 106 53,1 26,6 10,6
3,42 1,710 0,855 0 0,342 317 158 106 52,8 26,4 10,6
3,43 1,715 0,857 5 0,343 315 157 105 52,5 26,2 10,5
3,44 1,720 0,860 0 0,344 313 156 104 52,2 26,1 10,4
3,45 1,725 0,862 5 0,345 311 156 104 51,8 25,9 10,4
3,46 1,730 0,865 0 0,346 309 155 103 51,5 25,8 10,3
3,47 1,735 0,867 5 0,347 307 154 102 51,2 25,6 10,2
3,48 1,740 0,870 0 0,348 306 153 102 50,9 25,5 10,2
3,49 1,745 0,872 5 0,349 304 152 101 50,6 25,3 10,1
3,50 1,750 0,875 0 0,350 302 151 101 50,3 25,2 10,1
3,51 1,755 0,877 5 0,351 300 150 100 50,0 25,0 10,0
3,52 1,760 0 880 0 0,352 298 149 99,5 49,7 24,9 9,95
3,53 1,765 0,882 5 0,353 297 148 98,9 49,4 24,7 9,89
3,54 1,770 0,885 0 0,354 295 147 98,3 49,2 24,6 9,83
4 © ISO 2014 – All rights reserved
Table 2
Ball indenter
Force-diameter index
D
0,102 × F/D
mm
10 5 2,5 1 30 15 10 5 2,5 1
Mean diameter of the indentation
Brinell hardness
d
HBW
mm
3,55 1,775 0,887 5 0,355 293 147 97,7 48,9 24,4 9,77
3,56 1,780 0,890 0 0,356 292 146 97,2 48,6 24,3 9,72
3,57 1,785 0,892 5 0,357 290 145 96,6 48,3 24,2 9,66
3,58 1,790 0,895 0 0,358 288 144 96,1 48,0 24,0 9,61
3,59 1,795 0,897 5 0,359 286 143 95,5 47,7 23,9 9,55
3,60 1,800 0,900 0 0,360 285 142 95,0 47,5 23,7 9,50
3,61 1, 805 0,902 5 0,361 283 142 94,4 47,2 23,6 9,44
3,62 1,810 0,905 0 0,362 282 141 93,9 46,9 23,5 9,39
3,63 1,815 0,907 5 0,363 280 140 93,3 46,7 23,3 9,33
3,64 1,820 0,910 0 0,364 278 139 92,8 46,4 23,2 9,28
3,65 1,825 0,912 5 0,365 277 138 92,3 46,1 23,1 9,23
3,66 1,830 0,915 0 0,366 275 138 91,8 45,9 22,9 9,18
3,67 1,835 0,917 5 0,367 274 137 91,2 45,6 22,8 9,12
3,68 1,840 0,920 0 0,368 272 136 90,7 45,4 22,7 9,07
3,69 1,845 0,922 5 0,369 271 135 90,2 45,1 22,6 9,02
3,70 1,850 0,925 0 0,370 269 135 89,7 44,9 22,4 8,97
3,71 1,855 0,927 5 0,371 268 134 89,2 44,6 22,3 8,92
3,72 1,860 0,930 0 0,372 266 133 88,7 44,4 22,2 8,87
3,73 1,865 0,932 5 0,373 265 132 88,2 44,1 22,1 8,82
3,74 1,870 0,935 0 0,374 263 132 87,7 43,9 21,9 8,77
3,75 1,875 0,937 5 0,375 262 131 87,2 43,6 21,8 8,72
3,76 1,880 0,940,0 0,376 260 130 86,8 43,4 21,7 8,68
3,77 1,885 0,942 5 0,377 259 129 86,3 43,1 21,6 8,63
3,78 1,890 0,945 0 0,378 257 129 85,8 42,9 21,5 8,58
3,79 1,895 0,947 5 0,379 256 128 85,3 42,7 21,3 8,53
3,80 1,900 0,950 0 0,380 255 127 84,9 42,4 21,2 8,49
3,81 1,905 0,952 5 0,381 253 127 84,4 42,2 21,1 8,44
3,82 1,910 0,955 0 0,382 252 126 83,9 42,0 21,0 8,39
3,83 1,915 0,957 5 0,383 250 125 83,5 41,7 20,9 8,35
3,84 1,920 0,960 0 0,384 249 125 83,0 41,5 20,8 8,30
3,85 1,925 0,962 5 0,385 248 124 82,6 41,3 20,6 8,26
3,86 1,930 0,965 0 0,386 246 123 82,1 41,1 20,5 8,21
3,87 1,935 0,967 5 0,387 245 123 81,7 40,9 20,4 8,17
3,88 1,940 0,970 0 0,388 244 122 81,3 40,6 20,3 8,13
3,89 1,945 0,972 5 0,389 242 121 80,8 40,4 20,2 8,08
3,90 1,950 0,975 0 0,390 241 121 80,4 40,2 20,1 8,04
Table 2
Ball indenter
Force-diameter index
D
0,102 × F/D
mm
10 5 2,5 1 30 15 10 5 2,5 1
Mean diameter of the indentation
Brinell hardness
d
HBW
mm
3,91 1,955 0,977 5 0,391 240 120 80,0 40,0 20,0 8,00
3,92 1,960 0,980 0 0,392 239 119 79,5 39,8 19,9 7,95
3,93 1,965 0,982 5 0,393 237 119 79,1 39,6 19,8 7,91
3,94 1, 970
...
NORME ISO
INTERNATIONALE 6506-4
Deuxième édition
2014-10-01
Matériaux métalliques — Essai de
dureté Brinell —
Partie 4:
Tableau des valeurs de dureté
Metallic materials — Brinell hardness test —
Part 4: Table of hardness values
Numéro de référence
©
ISO 2014
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2014
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2014 – Tous droits réservés
Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Détermination de la dureté Brinell pour les essais sur surfaces planes .1
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui concerne
la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les
références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l’élaboration
du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de brevets reçues par
l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation de
la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes de l’OMC concernant
les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos — Informations
supplémentaires.
Le comité chargé de l’élaboration du présent document est l’ISO/TC 164, Essais mécaniques des métaux,
sous-comité SC 3, Essais de dureté.
Cette troisième édition annule et remplace la deuxième édition (ISO 6506-4:2005), qui a fait l’objet d’une
révision technique.
L’ISO 6506 comprend les parties suivantes, présentées sous le titre général Matériaux métalliques —
Essais de dureté Brinell:
— Partie 1: Méthode d’essai
— Partie 2: Vérification et étalonnage des machines d’essai
— Partie 3: Etalonnage des blocs de référence
— Partie 4: Tableau des valeurs de dureté
iv © ISO 2014 – Tous droits réservés
NORME INTERNATIONALE ISO 6506-4:2014(F)
Matériaux métalliques — Essai de dureté Brinell —
Partie 4:
Tableau des valeurs de dureté
1 Domaine d’application
La présente partie de l’ISO 6506 donne un tableau des valeurs de dureté Brinell à utiliser pour les essais
sur surfaces planes.
2 Détermination de la dureté Brinell pour les essais sur surfaces planes
Voir Tableaux 1 et 2. Dans le cas où la valeur mesurée du diamètre d’empreinte n’est pas donnée dans
le tableau, il convient de réaliser une interpolation linéaire entre les deux valeurs adjacentes et entre
les deux valeurs de dureté correspondantes. Chaque valeur de dureté est indiquée avec 3 chiffres
significatifs, mais est calculée à partir de l’indice force-diamètre nominal plutôt qu’à partir de la valeur
spécifiée de la force, de façon à éviter des variations des valeurs de dureté calculées pour un indice
force-diamètre spécifique. Dans certains cas, cette méthode de calcul conduit à une erreur d’un point
sur le dernier chiffre significatif.
Tableau 1
Indice force-diamètre
0,102 × F/D
Pénétrateur à bille
D 30 15 10 5 2,5 1
mm
Force d’essai
F
10 29,42 kN 14,71 kN 9,807 kN 4,903 kN 2,452 kN 980,7 N
5 7,355 kN –– 2,452 kN 1,226 kN 612,9 N 245,2 N
2,5 1,839 kN –– 612,9 N 306,5 N 153,2 N 61,29 N
1 294,2 N –– 98,07 N 49,03 N 24,52 N 9,807 N
Tableau 2
Pénétrateur à bille
Indice force-diamètre
D
0,102 × F/D
mm
10 5 2,5 1 30 15 10 5 2,5 1
Diamètre moyen de l’empreinte
Dureté Brinell
d
HBW
mm
2,40 1,200 0,600 0 0,240 653 327 218 109 54,5 21,8
2,41 1,205 0,602 5 0,241 648 324 216 108 54,0 21,6
2,42 1,210 0,605 0 0,242 643 321 214 107 53,5 21,4
2,43 1,215 0,607 5 0,243 637 319 212 106 53,1 21,2
2,44 1,220 0,610 0 0,244 632 316 211 105 52,7 21,1
2,45 1,225 0,612 5 0,245 627 313 209 104 52,2 20,9
Tableau 2
Pénétrateur à bille
Indice force-diamètre
D
0,102 × F/D
mm
10 5 2,5 1 30 15 10 5 2,5 1
Diamètre moyen de l’empreinte
Dureté Brinell
d
HBW
mm
2,46 1,230 0,615 0 0,246 621 311 207 104 51,8 20,7
2,47 1,235 0,617 5 0,247 616 308 205 103 51,4 20,5
2,48 1,240 0,620 0 0,248 611 306 204 102 50,9 20,4
2,49 1,245 0,622 5 0,249 606 303 202 101 50,5 20,2
2,50 1,250 0,625 0 0,250 601 301 200 100 50,1 20,0
2,51 1,255 0,627 5 0,251 597 298 199 99,4 49,7 19,9
2,52 1,260 0,630 0 0,252 592 296 197 98,6 49,3 19,7
2,53 1,265 0,632 5 0,253 587 294 196 97,8 48,9 19,6
2,54 1,270 0,635 0 0,254 582 291 194 97,1 48,5 19,4
2,55 1,275 0,637 5 0,255 578 289 193 96,3 48,1 19,3
2,56 1,280 0,640 0 0,256 573 287 191 95,5 47,8 19,1
2,57 1,285 0,642 5 0,257 569 284 190 94,8 47,4 19,0
2,58 1,290 0,645 0 0,258 564 282 188 94,0 47,0 18,8
2,59 1,295 0,647 5 0,259 560 280 187 93,3 46,6 18,7
2,60 1,300 0,650 0 0,260 555 278 185 92,6 46,3 18,5
2,61 1,305 0,652 5 0,261 551 276 184 91,8 45,9 18,4
2,62 1,310 0,655 0 0,262 547 273 182 91,1 45,6 18,2
2,63 1,315 0,657 5 0,263 543 271 181 90,4 45,2 18,1
2,64 1,320 0,660 0 0,264 538 269 179 89,7 44,9 17,9
2,65 1,325 0,662 5 0,265 534 267 178 89,0 44,5 17,8
2,66 1,330 0,665 0 0,266 530 265 177 88,4 44,2 17,7
2,67 1,335 0,667 5 0,267 526 263 175 87,7 43,8 17,5
2,68 1,340 0,670 0 0,268 522 261 174 87,0 43,5 17,4
2,69 1,345 0,672 5 0,269 518 259 173 86,4 43,2 17,3
2,70 1,350 0,675 0 0,270 514 257 171 85,7 42,9 17,1
2,71 1,355 0,677 5 0,271 510 255 170 85,1 42,5 17,0
2,72 1,360 0,680 0 0,272 507 253 169 84,4 42,2 16,9
2,73 1,365 0,682 5 0,273 503 251 168 83,8 41,9 16,8
2,74 1,370 0,685 0 0,274 499 250 166 83,2 41,6 16,6
2,75 1,375 0,687 5 0,275 495 248 165 82,6 41,3 16,5
2,76 1,380 0,690 0 0,276 492 246 164 81,9 41,0 16,4
2,77 1,385 0,692 5 0,277 488 244 163 81,3 40,7 16,3
2,78 1,390 0,695 0 0,278 485 242 162 80,8 40,4 16,2
2,79 1,395 0,697 5 0,279 481 240 160 80,2 40,1 16,0
2,80 1,400 0,700 0 0,280 477 239 159 79,6 39,8 15,9
2,81 1,405 0,702 5 0,281 474 237 158 79,0 39,5 15,8
2 © ISO 2014 – Tous droits réservés
Tableau 2
Pénétrateur à bille
Indice force-diamètre
D
0,102 × F/D
mm
10 5 2,5 1 30 15 10 5 2,5 1
Diamètre moyen de l’empreinte
Dureté Brinell
d
HBW
mm
2,82 1,410 0,705 0 0,282 471 235 157 78,4 39,2 15,7
2,83 1,415 0,707 5 0,283 467 234 156 77,9 38,9 15,6
2,84 1,420 0,710 0 0,284 464 232 155 77,3 38,7 15,5
2,85 1,425 0,712 5 0,285 461 230 154 76,8 38,4 15,4
2,86 1,430 0,715 0 0,286 457 229 152 76,2 38,1 15,2
2,87 1,435 0,717 5 0,287 454 227 151 75,7 37,8 15,1
2,88 1,440 0,720 0 0,288 451 225 150 75,1 37,6 15,0
2,89 1,445 0,722 5 0,289 448 224 149 74,6 37,3 14,9
2,90 1,450 0,725 0 0,290 444 222 148 74,1 37,0 14,8
2,91 1,455 0,727 5 0,291 441 221 147 73,6 36,8 14,7
2,92 1,460 0,730 0 0,292 438 219 146 73,0 36,5 14,6
2,93 1,465 0,732 5 0,293 435 218 145 72,5 36,3 14,5
2,94 1,470 0,735 0 0,294 432 216 144 72,0 36,0 14,4
2,95 1,475 0,737 5 0,295 429 215 143 71,5 35,8 14,3
2,96 1,480 0,740 0 0,296 426 213 142 71,0 35,5 14,2
2,97 1,485 0,742 5 0,297 423 212 141 70,5 35,3 14,1
2,98 1,490 0,745 0 0,298 420 210 140 70,1 35,0 14,0
2,99 1,495 0,747 5 0,299 417 209 139 69,6 34,8 13,9
3,00 1,500 0,750 0 0,300 415 207 138 69,1 34,6 13,8
3,01 1,505 0,752 5 0,301 412 206 137 68,6 34,3 13,7
3,02 1,510 0,755 0 0,302 409 205 136 68,2 34,1 13,6
3,03 1,515 0,757 5 0,303 406 203 135 67,7 33,9 13,5
3,04 1,520 0,760 0 0,304 404 202 135 67,3 33,6 13,5
3,05 1,525 0,762 5 0,305 401 200 134 66,8 33,4 13,4
3,06 1,530 0,765 0 0,306 398 199 133 66,4 33,2 13,3
3,07 1,535 0,767 5 0,307 395 198 132 65,9 33,0 13,2
3,08 1,540 0,770 0 0,308 393 196 131 65,5 32,7 13,1
3,09 1,545 0,772 5 0,309 390 195 130 65,0 32,5 13,0
3,10 1,550 0,775 0 0,310 388 194 129 64,6 32,3 12,9
3,11 1,555 0,777 5 0,311 385 193 128 64,2 32,1 12,8
3,12 1,560 0,780 0 0,312 383 191 128 63,8 31,9 12,8
3,13 1,565 0,782 5 0,313 380 190 127 63,3 31,7 12,7
3,14 1,570 0,785 0 0,314 378 189 126 62,9 31,5 12,6
3,15 1,575 0,787 5 0,315 375 188 125 62,5 31,3 12,5
3,16 1,580 0,790 0 0,316 373 186 124 62,1 31,1 12,4
3,17 1,585 0,792 5 0,317 370 185 123 61,7 30,9 12,3
Tableau 2
Pénétrateur à bille
Indice force-diamètre
D
0,102 × F/D
mm
10 5 2,5 1 30 15 10 5 2,5 1
Diamètre moyen de l’empreinte
Dureté Brinell
d
HBW
mm
3,18 1,590 0,795 0 0,318 368 184 123 61,3 30,7 12,3
3,19 1,595 0,797 5 0,319 366 183 122 60,9 30,5 12,2
3,20 1,600 0,800 0 0,320 363 182 121 60,5 30,3 12,1
3,21 1,605 0,802 5 0,321 361 180 120 60,1 30,1 12,0
3,22 1,610 0,805 0 0,322 359 179 120 59,8 29,9 12,0
3,23 1,615 0,807 5 0,323 356 178 119 59,4 29,7 11,9
3,24 1,620 0,810 0 0,324 354 177 118 59,0 29,5 11,8
3,25 1,625 0,812 5 0,325 352 176 117 58,6 29,3 11,7
3,26 1,630 0,815 0 0,326 350 175 117 58,3 29,1 11,7
3,27 1,635 0,817 5 0,327 347 174 116 57,9 29,0 11,6
3,28 1,640 0,820 0 0,328 345 173 115 57,5 28,8 11,5
3,29 1,645 0,822 5 0,329 343 172 114 57,2 28,6 11,4
3,30 1,650 0,825 0 0,330 341 170 114 56,8 28,4 11,4
3,31 1,655 0,827 5 0,331 339 169 113 56,5 28,2 11,3
3,32 1,660 0,830 0 0,332 337 168 112 56,1 28,1 11,2
3,33 1,665 0,832 5 0,333 335 167 112 55,8 27,9 11,2
3,34 1,670 0,835 0 0,334 333 166 111 55,4 27,7 11,1
3,35 1,675 0,837 5 0,335 331 165 110 55,1 27,5 11,0
3,36 1,680 0,840 0 0,336 329 164 110 54,8 27,4 11,0
3,37 1,685 0,842 5 0,337 326 163 109 54,4 27,2 10,9
3,38 1,690 0,845 0 0,338 325 162 108 54,1 27,0 10,8
3,39 1,695 0,847 5 0,339 323 161 108 53,8 26,9 10,8
3,40 1,700 0,850 0 0,340 321 160 107 53,4 26,7 10,7
3,41 1,705 0,852 5 0,341 319 159 106 53,1 26,6 10,6
3,42 1,710 0,855 0 0,342 317 158 106 52,8 26,4 10,6
3,43 1,715 0,857 5 0,343 315 157 105 52,5 26,2 10,5
3,44 1,720 0,860 0 0,344 313 156 104 52,2 26,1 10,4
3,45 1,725 0,862 5 0,345 311 156 104 51,8 25,9 10,4
3,46 1,730 0,865 0 0,346 309 155 103 51,5 25,8 10,3
3,47 1,735 0,867 5 0,347 307 154 102 51,2 25,6 10,2
3,48 1,740 0,870 0 0,348 306 153 102 50,9 25,5 10,2
3,49 1,745 0,872 5 0,349 304 152 101 50,6 25,3 10,1
3,50 1,750 0,875 0 0,350 302 151 101 50,3 25,2 10,1
3,51 1,755 0,877 5 0,351 300 150 100 50,0 25,0 10,0
3,52 1,760 0 880 0 0,352 298 149 99,5 49,7 24,9 9,95
3,53 1,765 0,882 5 0,353 297 148 98,9 49,4 24,7 9,89
4 © ISO 2014 – Tous droits réservés
Tableau 2
Pénétrateur à bille
Indice force-diamètre
D
0,102 × F/D
mm
10 5 2,5 1 30 15 10 5 2,5 1
Diamètre moyen de l’empreinte
Dureté Brinell
d
HBW
mm
3,54 1,770 0,885 0 0,354 295 147 98,3 49,2 24,6 9,83
3,55 1,775 0,887 5 0,355 293 147 97,7 48,9 24,4 9,77
3,56 1,780 0,890 0 0,356 292 146 97,2 48,6 24,3 9,72
3,57 1,785 0,892 5 0,357 290 145 96,6 48,3 24,2 9,66
3,58 1,790 0,895 0 0,358 288 144 96,1 48,0 24,0 9,61
3,59 1,795 0,897 5 0,359 286 143 95,5 47,7 23,9 9,55
3,60 1,800 0,900 0 0,360 285 142 95,0 47,5 23,7 9,50
3,61 1, 805 0,902 5 0,361 283 142 94,4 47,2 23,6 9,44
3,62 1,810 0,905 0 0,362 282 141 93,9 46,9 23,5 9,39
3,63 1,815 0,907 5 0,363 280 140 93,3 46,7 23,3 9,33
3,64 1,820 0,910 0 0,364 278 139 92,8 46,4 23,2 9,28
3,65 1,825 0,912 5 0,365 277 138 92,3 46,1 23,1 9,23
3,66 1,830 0,915 0 0,366 275 138 91,8 45,9 22,9 9,18
3,67 1,835 0,917 5 0,367 274 137 91,2 45,6 22,8 9,12
3,68 1,840 0,920 0 0,368 272 136 90,7 45,4 22,7 9,07
3,69 1,845 0,922 5 0,369 271 135 90,2 45,1 22,6 9,02
3,70 1,850 0,925 0 0,370 269 135 89,7 44,9 22,4 8,97
3,71 1,855 0,927 5 0,371 268 134 89,2 44,6 22,3 8,92
3,72 1,860 0,930 0 0,372 266 133 88,7 44,4 22,2 8,87
3,73 1,865 0,932 5 0,373 265 132 88,2 44,1 22,1 8,82
3,74 1,870 0,935 0 0,374 263 132 87,7 43,9 21,9 8,77
3,75 1,875 0,937 5 0,375 262 131 87,2 43,6 21,8 8,72
3,76 1,880 0,940,0 0,376 260 130 86,8 43,4 21,7 8,68
3,77 1,885 0,942 5 0,377 259 129 86,3 43,1 21,6 8,63
3,78 1,890 0,945 0 0,378 257 129 85,8 42,9 21,5 8,58
3,79 1,895 0,947 5 0,379 256 128 85,3 42,7 21,3 8,53
3,80 1,900 0,950 0 0,380 255 127 84,9 42,4 21,2 8,49
3,81 1,905 0,952 5 0,381 253 127 84,4 42,2 21,1 8,44
3,82 1,910 0,955 0 0,382 252 126 83,9 42,0 21,0 8,39
3,83 1,915 0,957 5 0,383 250 125 83,5 41,7 20,9 8,35
3,84 1,920 0,960 0 0,384 249 125 83,0 41,5 20,8 8,30
3,85 1,925 0,962 5 0,385 248 124 82,6 41,3 20,6 8,26
3,86 1,930 0,965 0 0,386 246 123 82,1 41,1 20,5 8,21
3,87 1,935 0,967 5 0,387 245 123 81,7 40,9
...
NORME ISO
INTERNATIONALE 6506-4
Deuxième édition
2014-10-01
Matériaux métalliques — Essai de
dureté Brinell —
Partie 4:
Tableau des valeurs de dureté
Metallic materials — Brinell hardness test —
Part 4: Table of hardness values
Numéro de référence
©
ISO 2014
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2014
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2014 – Tous droits réservés
Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Détermination de la dureté Brinell pour les essais sur surfaces planes .1
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui concerne
la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les
références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l’élaboration
du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de brevets reçues par
l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation de
la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes de l’OMC concernant
les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos — Informations
supplémentaires.
Le comité chargé de l’élaboration du présent document est l’ISO/TC 164, Essais mécaniques des métaux,
sous-comité SC 3, Essais de dureté.
Cette troisième édition annule et remplace la deuxième édition (ISO 6506-4:2005), qui a fait l’objet d’une
révision technique.
L’ISO 6506 comprend les parties suivantes, présentées sous le titre général Matériaux métalliques —
Essais de dureté Brinell:
— Partie 1: Méthode d’essai
— Partie 2: Vérification et étalonnage des machines d’essai
— Partie 3: Etalonnage des blocs de référence
— Partie 4: Tableau des valeurs de dureté
iv © ISO 2014 – Tous droits réservés
NORME INTERNATIONALE ISO 6506-4:2014(F)
Matériaux métalliques — Essai de dureté Brinell —
Partie 4:
Tableau des valeurs de dureté
1 Domaine d’application
La présente partie de l’ISO 6506 donne un tableau des valeurs de dureté Brinell à utiliser pour les essais
sur surfaces planes.
2 Détermination de la dureté Brinell pour les essais sur surfaces planes
Voir Tableaux 1 et 2. Dans le cas où la valeur mesurée du diamètre d’empreinte n’est pas donnée dans
le tableau, il convient de réaliser une interpolation linéaire entre les deux valeurs adjacentes et entre
les deux valeurs de dureté correspondantes. Chaque valeur de dureté est indiquée avec 3 chiffres
significatifs, mais est calculée à partir de l’indice force-diamètre nominal plutôt qu’à partir de la valeur
spécifiée de la force, de façon à éviter des variations des valeurs de dureté calculées pour un indice
force-diamètre spécifique. Dans certains cas, cette méthode de calcul conduit à une erreur d’un point
sur le dernier chiffre significatif.
Tableau 1
Indice force-diamètre
0,102 × F/D
Pénétrateur à bille
D 30 15 10 5 2,5 1
mm
Force d’essai
F
10 29,42 kN 14,71 kN 9,807 kN 4,903 kN 2,452 kN 980,7 N
5 7,355 kN –– 2,452 kN 1,226 kN 612,9 N 245,2 N
2,5 1,839 kN –– 612,9 N 306,5 N 153,2 N 61,29 N
1 294,2 N –– 98,07 N 49,03 N 24,52 N 9,807 N
Tableau 2
Pénétrateur à bille
Indice force-diamètre
D
0,102 × F/D
mm
10 5 2,5 1 30 15 10 5 2,5 1
Diamètre moyen de l’empreinte
Dureté Brinell
d
HBW
mm
2,40 1,200 0,600 0 0,240 653 327 218 109 54,5 21,8
2,41 1,205 0,602 5 0,241 648 324 216 108 54,0 21,6
2,42 1,210 0,605 0 0,242 643 321 214 107 53,5 21,4
2,43 1,215 0,607 5 0,243 637 319 212 106 53,1 21,2
2,44 1,220 0,610 0 0,244 632 316 211 105 52,7 21,1
2,45 1,225 0,612 5 0,245 627 313 209 104 52,2 20,9
Tableau 2
Pénétrateur à bille
Indice force-diamètre
D
0,102 × F/D
mm
10 5 2,5 1 30 15 10 5 2,5 1
Diamètre moyen de l’empreinte
Dureté Brinell
d
HBW
mm
2,46 1,230 0,615 0 0,246 621 311 207 104 51,8 20,7
2,47 1,235 0,617 5 0,247 616 308 205 103 51,4 20,5
2,48 1,240 0,620 0 0,248 611 306 204 102 50,9 20,4
2,49 1,245 0,622 5 0,249 606 303 202 101 50,5 20,2
2,50 1,250 0,625 0 0,250 601 301 200 100 50,1 20,0
2,51 1,255 0,627 5 0,251 597 298 199 99,4 49,7 19,9
2,52 1,260 0,630 0 0,252 592 296 197 98,6 49,3 19,7
2,53 1,265 0,632 5 0,253 587 294 196 97,8 48,9 19,6
2,54 1,270 0,635 0 0,254 582 291 194 97,1 48,5 19,4
2,55 1,275 0,637 5 0,255 578 289 193 96,3 48,1 19,3
2,56 1,280 0,640 0 0,256 573 287 191 95,5 47,8 19,1
2,57 1,285 0,642 5 0,257 569 284 190 94,8 47,4 19,0
2,58 1,290 0,645 0 0,258 564 282 188 94,0 47,0 18,8
2,59 1,295 0,647 5 0,259 560 280 187 93,3 46,6 18,7
2,60 1,300 0,650 0 0,260 555 278 185 92,6 46,3 18,5
2,61 1,305 0,652 5 0,261 551 276 184 91,8 45,9 18,4
2,62 1,310 0,655 0 0,262 547 273 182 91,1 45,6 18,2
2,63 1,315 0,657 5 0,263 543 271 181 90,4 45,2 18,1
2,64 1,320 0,660 0 0,264 538 269 179 89,7 44,9 17,9
2,65 1,325 0,662 5 0,265 534 267 178 89,0 44,5 17,8
2,66 1,330 0,665 0 0,266 530 265 177 88,4 44,2 17,7
2,67 1,335 0,667 5 0,267 526 263 175 87,7 43,8 17,5
2,68 1,340 0,670 0 0,268 522 261 174 87,0 43,5 17,4
2,69 1,345 0,672 5 0,269 518 259 173 86,4 43,2 17,3
2,70 1,350 0,675 0 0,270 514 257 171 85,7 42,9 17,1
2,71 1,355 0,677 5 0,271 510 255 170 85,1 42,5 17,0
2,72 1,360 0,680 0 0,272 507 253 169 84,4 42,2 16,9
2,73 1,365 0,682 5 0,273 503 251 168 83,8 41,9 16,8
2,74 1,370 0,685 0 0,274 499 250 166 83,2 41,6 16,6
2,75 1,375 0,687 5 0,275 495 248 165 82,6 41,3 16,5
2,76 1,380 0,690 0 0,276 492 246 164 81,9 41,0 16,4
2,77 1,385 0,692 5 0,277 488 244 163 81,3 40,7 16,3
2,78 1,390 0,695 0 0,278 485 242 162 80,8 40,4 16,2
2,79 1,395 0,697 5 0,279 481 240 160 80,2 40,1 16,0
2,80 1,400 0,700 0 0,280 477 239 159 79,6 39,8 15,9
2,81 1,405 0,702 5 0,281 474 237 158 79,0 39,5 15,8
2 © ISO 2014 – Tous droits réservés
Tableau 2
Pénétrateur à bille
Indice force-diamètre
D
0,102 × F/D
mm
10 5 2,5 1 30 15 10 5 2,5 1
Diamètre moyen de l’empreinte
Dureté Brinell
d
HBW
mm
2,82 1,410 0,705 0 0,282 471 235 157 78,4 39,2 15,7
2,83 1,415 0,707 5 0,283 467 234 156 77,9 38,9 15,6
2,84 1,420 0,710 0 0,284 464 232 155 77,3 38,7 15,5
2,85 1,425 0,712 5 0,285 461 230 154 76,8 38,4 15,4
2,86 1,430 0,715 0 0,286 457 229 152 76,2 38,1 15,2
2,87 1,435 0,717 5 0,287 454 227 151 75,7 37,8 15,1
2,88 1,440 0,720 0 0,288 451 225 150 75,1 37,6 15,0
2,89 1,445 0,722 5 0,289 448 224 149 74,6 37,3 14,9
2,90 1,450 0,725 0 0,290 444 222 148 74,1 37,0 14,8
2,91 1,455 0,727 5 0,291 441 221 147 73,6 36,8 14,7
2,92 1,460 0,730 0 0,292 438 219 146 73,0 36,5 14,6
2,93 1,465 0,732 5 0,293 435 218 145 72,5 36,3 14,5
2,94 1,470 0,735 0 0,294 432 216 144 72,0 36,0 14,4
2,95 1,475 0,737 5 0,295 429 215 143 71,5 35,8 14,3
2,96 1,480 0,740 0 0,296 426 213 142 71,0 35,5 14,2
2,97 1,485 0,742 5 0,297 423 212 141 70,5 35,3 14,1
2,98 1,490 0,745 0 0,298 420 210 140 70,1 35,0 14,0
2,99 1,495 0,747 5 0,299 417 209 139 69,6 34,8 13,9
3,00 1,500 0,750 0 0,300 415 207 138 69,1 34,6 13,8
3,01 1,505 0,752 5 0,301 412 206 137 68,6 34,3 13,7
3,02 1,510 0,755 0 0,302 409 205 136 68,2 34,1 13,6
3,03 1,515 0,757 5 0,303 406 203 135 67,7 33,9 13,5
3,04 1,520 0,760 0 0,304 404 202 135 67,3 33,6 13,5
3,05 1,525 0,762 5 0,305 401 200 134 66,8 33,4 13,4
3,06 1,530 0,765 0 0,306 398 199 133 66,4 33,2 13,3
3,07 1,535 0,767 5 0,307 395 198 132 65,9 33,0 13,2
3,08 1,540 0,770 0 0,308 393 196 131 65,5 32,7 13,1
3,09 1,545 0,772 5 0,309 390 195 130 65,0 32,5 13,0
3,10 1,550 0,775 0 0,310 388 194 129 64,6 32,3 12,9
3,11 1,555 0,777 5 0,311 385 193 128 64,2 32,1 12,8
3,12 1,560 0,780 0 0,312 383 191 128 63,8 31,9 12,8
3,13 1,565 0,782 5 0,313 380 190 127 63,3 31,7 12,7
3,14 1,570 0,785 0 0,314 378 189 126 62,9 31,5 12,6
3,15 1,575 0,787 5 0,315 375 188 125 62,5 31,3 12,5
3,16 1,580 0,790 0 0,316 373 186 124 62,1 31,1 12,4
3,17 1,585 0,792 5 0,317 370 185 123 61,7 30,9 12,3
Tableau 2
Pénétrateur à bille
Indice force-diamètre
D
0,102 × F/D
mm
10 5 2,5 1 30 15 10 5 2,5 1
Diamètre moyen de l’empreinte
Dureté Brinell
d
HBW
mm
3,18 1,590 0,795 0 0,318 368 184 123 61,3 30,7 12,3
3,19 1,595 0,797 5 0,319 366 183 122 60,9 30,5 12,2
3,20 1,600 0,800 0 0,320 363 182 121 60,5 30,3 12,1
3,21 1,605 0,802 5 0,321 361 180 120 60,1 30,1 12,0
3,22 1,610 0,805 0 0,322 359 179 120 59,8 29,9 12,0
3,23 1,615 0,807 5 0,323 356 178 119 59,4 29,7 11,9
3,24 1,620 0,810 0 0,324 354 177 118 59,0 29,5 11,8
3,25 1,625 0,812 5 0,325 352 176 117 58,6 29,3 11,7
3,26 1,630 0,815 0 0,326 350 175 117 58,3 29,1 11,7
3,27 1,635 0,817 5 0,327 347 174 116 57,9 29,0 11,6
3,28 1,640 0,820 0 0,328 345 173 115 57,5 28,8 11,5
3,29 1,645 0,822 5 0,329 343 172 114 57,2 28,6 11,4
3,30 1,650 0,825 0 0,330 341 170 114 56,8 28,4 11,4
3,31 1,655 0,827 5 0,331 339 169 113 56,5 28,2 11,3
3,32 1,660 0,830 0 0,332 337 168 112 56,1 28,1 11,2
3,33 1,665 0,832 5 0,333 335 167 112 55,8 27,9 11,2
3,34 1,670 0,835 0 0,334 333 166 111 55,4 27,7 11,1
3,35 1,675 0,837 5 0,335 331 165 110 55,1 27,5 11,0
3,36 1,680 0,840 0 0,336 329 164 110 54,8 27,4 11,0
3,37 1,685 0,842 5 0,337 326 163 109 54,4 27,2 10,9
3,38 1,690 0,845 0 0,338 325 162 108 54,1 27,0 10,8
3,39 1,695 0,847 5 0,339 323 161 108 53,8 26,9 10,8
3,40 1,700 0,850 0 0,340 321 160 107 53,4 26,7 10,7
3,41 1,705 0,852 5 0,341 319 159 106 53,1 26,6 10,6
3,42 1,710 0,855 0 0,342 317 158 106 52,8 26,4 10,6
3,43 1,715 0,857 5 0,343 315 157 105 52,5 26,2 10,5
3,44 1,720 0,860 0 0,344 313 156 104 52,2 26,1 10,4
3,45 1,725 0,862 5 0,345 311 156 104 51,8 25,9 10,4
3,46 1,730 0,865 0 0,346 309 155 103 51,5 25,8 10,3
3,47 1,735 0,867 5 0,347 307 154 102 51,2 25,6 10,2
3,48 1,740 0,870 0 0,348 306 153 102 50,9 25,5 10,2
3,49 1,745 0,872 5 0,349 304 152 101 50,6 25,3 10,1
3,50 1,750 0,875 0 0,350 302 151 101 50,3 25,2 10,1
3,51 1,755 0,877 5 0,351 300 150 100 50,0 25,0 10,0
3,52 1,760 0 880 0 0,352 298 149 99,5 49,7 24,9 9,95
3,53 1,765 0,882 5 0,353 297 148 98,9 49,4 24,7 9,89
4 © ISO 2014 – Tous droits réservés
Tableau 2
Pénétrateur à bille
Indice force-diamètre
D
0,102 × F/D
mm
10 5 2,5 1 30 15 10 5 2,5 1
Diamètre moyen de l’empreinte
Dureté Brinell
d
HBW
mm
3,54 1,770 0,885 0 0,354 295 147 98,3 49,2 24,6 9,83
3,55 1,775 0,887 5 0,355 293 147 97,7 48,9 24,4 9,77
3,56 1,780 0,890 0 0,356 292 146 97,2 48,6 24,3 9,72
3,57 1,785 0,892 5 0,357 290 145 96,6 48,3 24,2 9,66
3,58 1,790 0,895 0 0,358 288 144 96,1 48,0 24,0 9,61
3,59 1,795 0,897 5 0,359 286 143 95,5 47,7 23,9 9,55
3,60 1,800 0,900 0 0,360 285 142 95,0 47,5 23,7 9,50
3,61 1, 805 0,902 5 0,361 283 142 94,4 47,2 23,6 9,44
3,62 1,810 0,905 0 0,362 282 141 93,9 46,9 23,5 9,39
3,63 1,815 0,907 5 0,363 280 140 93,3 46,7 23,3 9,33
3,64 1,820 0,910 0 0,364 278 139 92,8 46,4 23,2 9,28
3,65 1,825 0,912 5 0,365 277 138 92,3 46,1 23,1 9,23
3,66 1,830 0,915 0 0,366 275 138 91,8 45,9 22,9 9,18
3,67 1,835 0,917 5 0,367 274 137 91,2 45,6 22,8 9,12
3,68 1,840 0,920 0 0,368 272 136 90,7 45,4 22,7 9,07
3,69 1,845 0,922 5 0,369 271 135 90,2 45,1 22,6 9,02
3,70 1,850 0,925 0 0,370 269 135 89,7 44,9 22,4 8,97
3,71 1,855 0,927 5 0,371 268 134 89,2 44,6 22,3 8,92
3,72 1,860 0,930 0 0,372 266 133 88,7 44,4 22,2 8,87
3,73 1,865 0,932 5 0,373 265 132 88,2 44,1 22,1 8,82
3,74 1,870 0,935 0 0,374 263 132 87,7 43,9 21,9 8,77
3,75 1,875 0,937 5 0,375 262 131 87,2 43,6 21,8 8,72
3,76 1,880 0,940,0 0,376 260 130 86,8 43,4 21,7 8,68
3,77 1,885 0,942 5 0,377 259 129 86,3 43,1 21,6 8,63
3,78 1,890 0,945 0 0,378 257 129 85,8 42,9 21,5 8,58
3,79 1,895 0,947 5 0,379 256 128 85,3 42,7 21,3 8,53
3,80 1,900 0,950 0 0,380 255 127 84,9 42,4 21,2 8,49
3,81 1,905 0,952 5 0,381 253 127 84,4 42,2 21,1 8,44
3,82 1,910 0,955 0 0,382 252 126 83,9 42,0 21,0 8,39
3,83 1,915 0,957 5 0,383 250 125 83,5 41,7 20,9 8,35
3,84 1,920 0,960 0 0,384 249 125 83,0 41,5 20,8 8,30
3,85 1,925 0,962 5 0,385 248 124 82,6 41,3 20,6 8,26
3,86 1,930 0,965 0 0,386 246 123 82,1 41,1 20,5 8,21
3,87 1,935 0,967 5 0,387 245 123 81,7 40,9
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
