ISO 2340:1986

Clevis pins without head

Specifies the characteristics of products without (type A) and with split pin holes (type B) with metric dimensions and nominal diameters from 3 mm up to and including 100 mm with reference to International Standards; gives examples for the designation.

Axes d'articulation sans tête

La présente Norme internationale spécifie les caractéristiques des axes d'articulation sans tête, de dimensions métriques et de diamètre nominal, d, de 3 à 100 mm inclus.

General Information

• Status: Published
• Publication Date: 29-Oct-1986
• ICS: 21.060.50 - Pins, nails
• Technical Committee: ISO/TC 2 - Fasteners
• Drafting Committee: ISO/TC 2/WG 13 - Washer and non-threaded fasteners
• Current Stage: 9093 - International Standard confirmed
• Start Date: 24-Jun-2022
• Completion Date: 12-Feb-2026

Relations

• Revises: ISO 2340:1972 - Clevis pins — Metric series
• Effective Date: 15-Apr-2008

Overview

ISO 2340:1986 specifies the characteristics and designation of clevis pins without head (articulation pins) in metric sizes. It covers two types: Type A (solid pins without split-pin holes) and Type B (pins with split‑pin holes). The standard applies to nominal diameters from 3 mm up to and including 100 mm, giving dimensional series, material guidance, surface finishes and example designations for procurement and specification.

Key topics and requirements

• Scope and types: Defines Type A (no holes) and Type B (with holes for split pins).
• Dimensions and tolerances: Metric nominal diameters from 3 mm to 100 mm with specified length series and dimensional tolerances. Surface roughness values are specified for the relevant faces.
• Material and hardness: Typical material is free‑cutting steel (St) with a hardness range of 125–245 HV; other materials by agreement between supplier and customer.
• Surface finish: Preferred finishes include black oxide, phosphating, and zinc plating with chromate conversion. All dimensional tolerances apply before coating or plating.
• Quality and acceptance: Parts must be free of burrs and defects; reception and inspection follow ISO 3269.
• Designation rules: Standard gives clear example formats for specifying pins, e.g.:
  • Axe d’articulation ISO 2340 - B - 20 x 100 - St
  • Axe d’articulation ISO 2340 - B - 20 x 100 x 6,3 - St
  • Axe d’articulation ISO 2340 - B - 20 x 100 x 6,3 x 80 - St
• Railway note: For railway applications and where split pins are exposed to shear, the standard recommends using split pins and matching holes of the next larger diameter than specified (see ISO text).

Applications and who uses the standard

ISO 2340 is relevant to designers, procurement specialists, fastener manufacturers, quality engineers and maintenance teams involved with mechanical joints and articulating connections. Typical applications include:

• Mechanical linkages and hinges
• Agricultural and construction machinery
• Automotive and industrial equipment assemblies
• Railway fastenings (noting the specific recommendation for shear-critical split‑pin arrangements)

Using ISO 2340 helps ensure interchangeability, proper fit with split pins (see ISO 1234) and consistent quality across suppliers.

Related standards

• ISO 1234 - Split pins (metric series) - relates split‑pin diameters to clevis pin holes
• ISO 2081 - Metallic coatings - zinc plating
• ISO 4520 - Chromate conversion layers on zinc/cadmium deposits
• ISO 3269 - Fasteners - inspection/acceptance procedures

Keywords: ISO 2340:1986, clevis pins without head, clevis pin dimensions, split pin holes, metric clevis pins, fastener specifications, designation examples.

Standards Content (Sample)

International Standard
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION~ME~YHAPO~HAR OPrAHM3ALWlfl fl0 CTAH~APTM3ALWlM~ORGANISATION INTERNATIONALE DE NORMALISATION
Clevis pins without head
Axes d’articula tion sans tGte
Second edition - 1986-11-01
UDC 621.886.11 Ref. No. ISO 23404986 (E)
Descriptors : fasteners, pins (mechanics), hinge Pins, specificationq dimensions, designation.
Price based on 4 pages

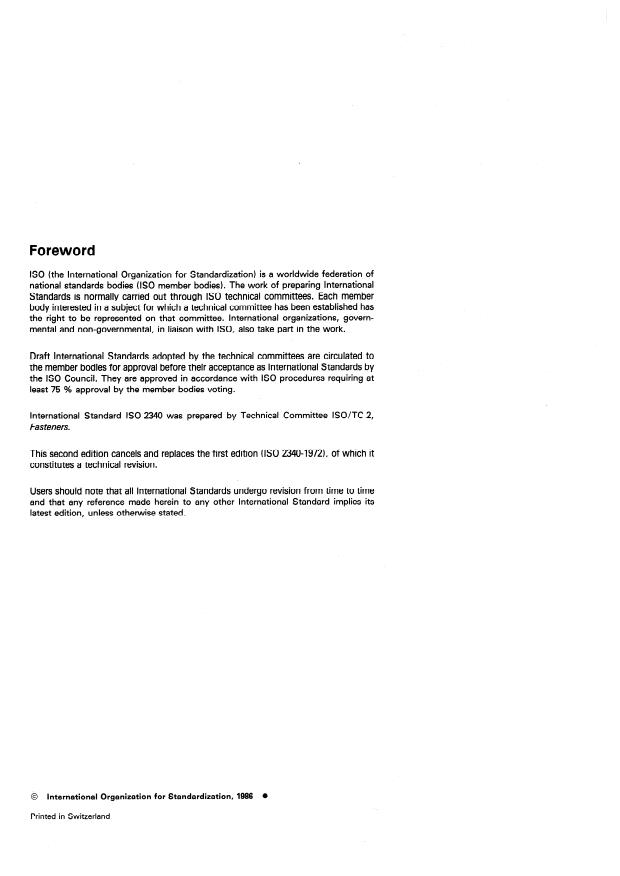

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of
national Standards bodies (ISO member bodies). The work of preparing International
Standards is normally carried out through ISO technical committees. Esch member
body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take patt in the work.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the ISO Council. They are approved in accordance with ISO procedures requiring at
least 75 % approval by the member bodies voting.
International Standard ISO 2340 was prepared by Technical Committee ISO/TC 2,
Fasteners.
This second edition cancels and replaces the first edition (ISO 2340-19721, of which it
constitutes a technical revision.
Users should note that all International Standards undergo revision from time to time
and that any reference made herein to any other International Standard implies its
latest edition, unless otherwise stated.
0 International Organkation for Standardkation, 1986
Printed in Switzerland
INTERNATIONAL STANDARD ISO 23404986 (E)
Clevis pins without head
1 Scope and field of application
This International Standard specifies the characteristics of clevis pins without head, with metric dimensions and nominal diameters, d,
from 3 to 100 mm inclusive.
2 References
ISO 1234, Split pins - Metric series.
ISO 2081, Metallic coatings - Electroplated coatings of zinc on iron or steel.
ISO 3269, Fasteners - Acceptance inspection.
ISO 4520, Chromate conversion coatings on electroplated zinc and Cadmium coatings.

ISO 2340-1986 (El

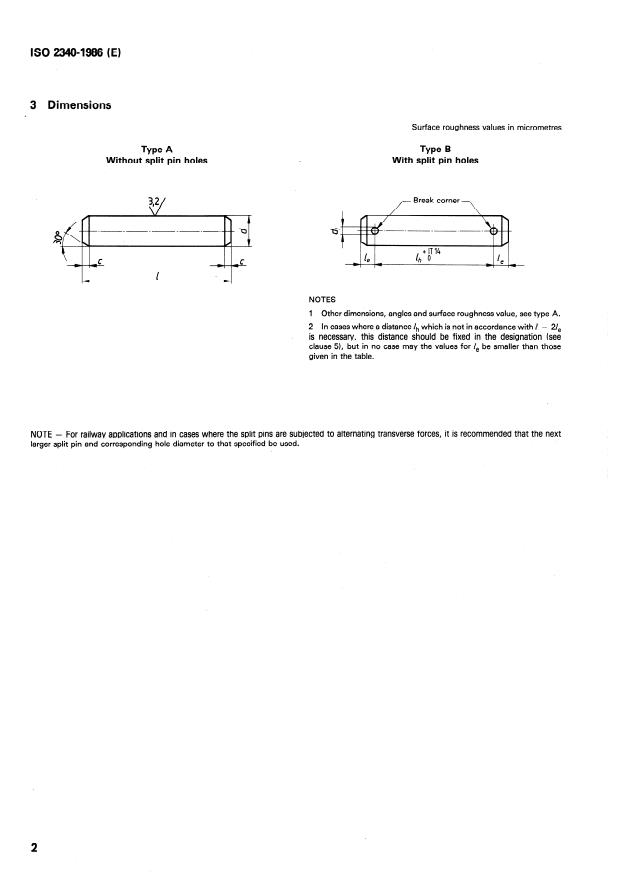

3 Dimensions
Surface roughness values in micrometres
Type B
TYPe A
With Split pin holes
Without Split pin holes
Break corner
/--
+ IT14
1 0
h
- e
NOTES
1 Other dimensions, angles and surface roughness value, see type A.
2 In cases where a distance lr, which is not in accordance with I - 21,
is necessary, this distance should be fixed in the designation (sec
clause 51, but in no case may the values for Ze be smaller than those
given in the table.
NOTE - For railway applications and in cases where the Split pins are subjected to alternating transverse forces, i
...

orme internationale
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION.MEXfiYHAPOfiHAR OPI-AHM3AL4Mfl Il0 CTAH~APTkl3ALWWWORGANISATION INTERNATIONALE DE NORMALISATION
Axes d’articulation sans tête
Clevis pins without head
Deuxième édition - 19864 l-01
Réf. no : ISO 23404986 (F)
CDU 621386.11
élément de fixation, goupille, axe d’articulation, spécification, dimension, désignation.
Descripteurs :
Prix basé sur 4 pages

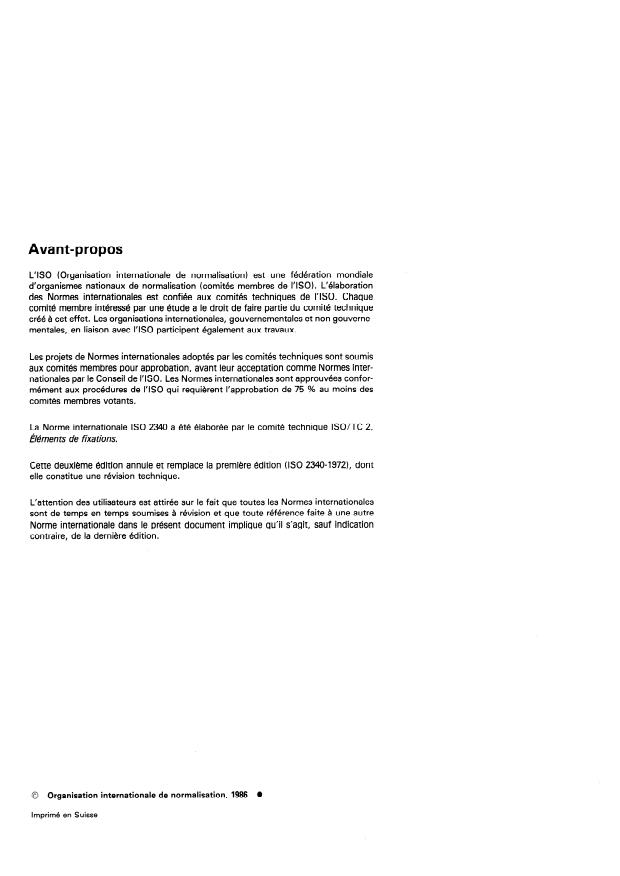

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est confiée aux comités techniques de I’ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
créé à cet effet. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec I’ISO participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comites membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requiérent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 2340 a été élaborée par le comité technique ISO/TC 2,
&men ts de fixations.
Cette deuxième édition annule et remplace la première édition (ISO 2340~19721, dont
elle constitue une révision technique.
L’attention des utilisateurs est attirée sur le fait que toutes les Normes internationales
sont de temps en temps soumises à révision et que toute référence faite à une autre
Norme internationale dans le présent document implique qu’il s’agit, sauf indication
contraire, de la derniére édition.
0 Organisation internationale de normalisation, 1986
Imprimé en Suisse
ISO 23404986 (F)
NORME INTERNATIONALE
Axes d’articulation sans tête
1 Objet et domaine d’application
La présente Norme internationale spécifie les caractéristiques des axes d’articulation sans tête, de dimensions métriques et de diamè-
tre nominal, d, de 3 à 100 mm inclus.
2 Références
I S0 1234, Goupilles fendues - Séries m6 triques.
Dépôts électrolytiques de zinc sur fer ou acier.
ISQ 2081, Revêtements métalliques -
ISO 3269, Eléments de fixation - Contrôle de réception.
ISO 4520, Couches de conversion au chromate sur les dépôts électrolytiques de zinc et de cadmium.

ISO 23404986 (FI

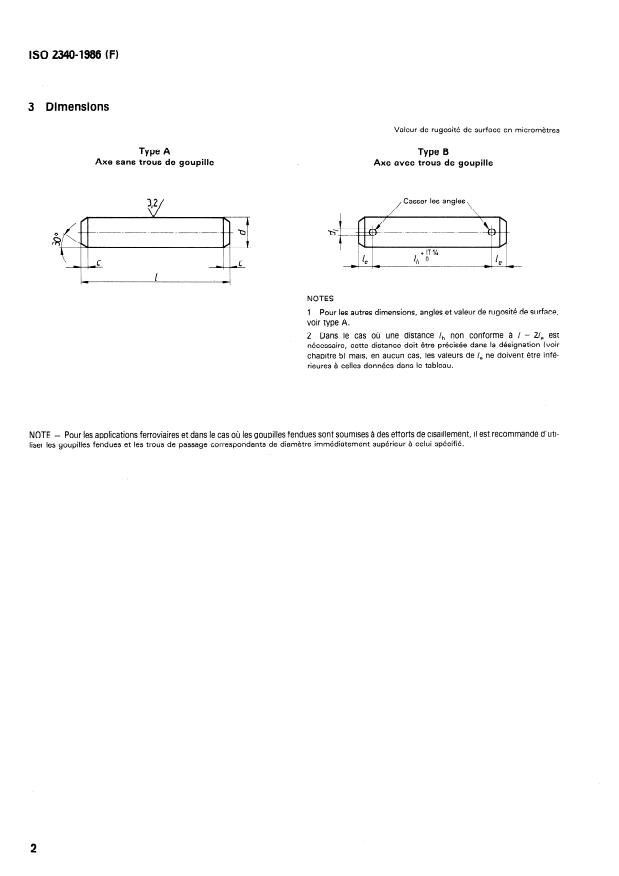

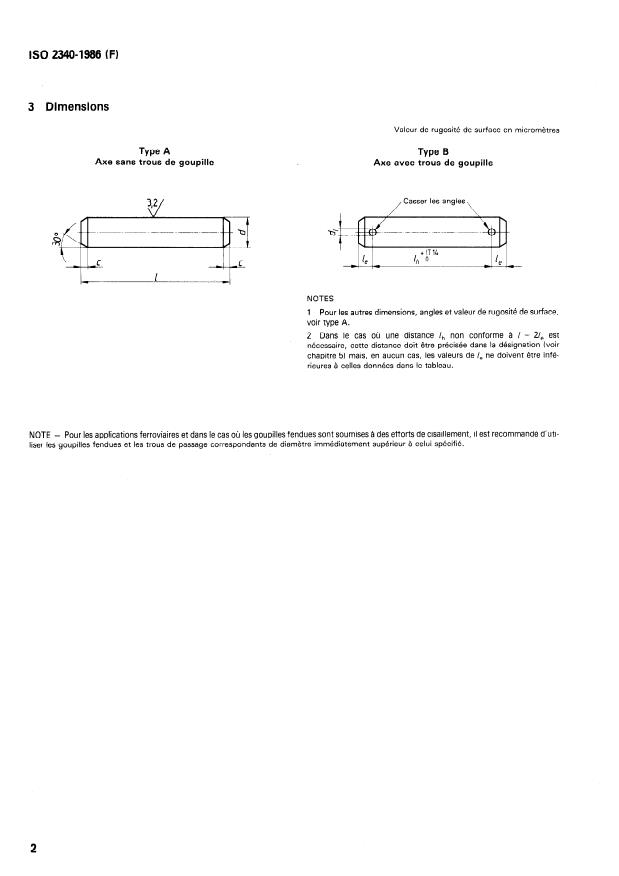

3 Dimensions
