ISO 13670:2025

Fasteners - Reverse-taper grooved pins - One quarter-length progressive grooves on both sides

This document specifies the characteristics of reverse-taper grooved pins with one quarter-length progressive grooves on both sides (with closed ends), in steel and stainless steel, and with nominal diameters 2 mm to 25 mm. These grooved pins are designed to fulfil the main following functions: - relative rotation of the assembled parts, - locking of two (or more) parts with an easy installation (due to its symmetrical shape) and a medium level of pull-out resistance (due to the elastic fit behaviour of the pin). The general requirements (including functional principles for grooved pins and assembly) are specified in ISO 13669.

Fixations — Goupilles cannelées inversées — Cannelures progressives sur le quart de la longueur à chaque extrémité

Le présent document spécifie les caractéristiques des goupilles cannelées inversées à cannelures progressives sur le quart de la longueur à chaque extrémité (non-débouchantes), en acier et en acier inoxydable, et de diamètre nominal 2 mm à 25 mm. Ces goupilles cannelées sont conçues pour remplir les fonctions principales suivantes: — rotation relative des pièces assemblées, — solidarisation de deux (ou plusieurs) pièces avec une installation facile (du fait de sa forme symétrique) et une résistance modérée à l'extraction (du fait du comportement par ajustement élastique de la goupille dans son trou). Les exigences générales (incluant les principes fonctionnels des goupilles cannelées et leur assemblage) sont spécifiées dans l'ISO 13669.

General Information

• Status: Published
• Publication Date: 02-Sep-2025
• ICS: 21.060.50 - Pins, nails
• Technical Committee: ISO/TC 2 - Fasteners
• Drafting Committee: ISO/TC 2 - Fasteners
• Current Stage: 6060 - International Standard published
• Start Date: 03-Sep-2025
• Due Date: 11-Apr-2025
• Completion Date: 03-Sep-2025

Relations

• Consolidates: ISO 12164-6:2023 - Hollow taper interface with flange contact surface - Part 6: Receivers of types AS, CS and ES for hollow taper shanks of types AS, CS and ES
• Effective Date: 29-Apr-2023

Overview

ISO 13670:2025 specifies the characteristics of reverse‑taper grooved pins with one quarter‑length progressive grooves on both sides (closed ends) manufactured in steel and stainless steel, for nominal diameters 2 mm to 25 mm. These grooved pins are intended to provide easy, symmetrical installation, medium pull‑out resistance through elastic fit behaviour, and functions such as relative rotation of assembled parts or locking two or more components. General principles and assembly guidance are given by ISO 13669.

Key topics and requirements

• Geometry and dimensions
  • Grooves occupy one quarter of the pin length at each end; groove start must remain closed (not enter rounded/chamfered ends).
  • Nominal diameters covered: 2 mm to 25 mm; standard lengths and expanded diameters defined in tables.
  • Groove arrangement: six grooves with 120° spacing (±20°); groove angle ~70° (reference).
  • Groove length tolerances and maximum distances from ends (l max) are specified according to pin length ranges.
  • Options for rounded (RN) or chamfered (CH) ends.
• Mechanical and quality requirements
  • Material options: steel (symbol St) and specified stainless grades (A1, A2, A4, C1, F1), with mechanical properties referenced to ISO 3506-6 and ISO 13669.
  • Control of expanded diameter and pin straightness per ISO 13669.
  • Workmanship: pins must be free of burrs and detrimental defects.
  • Acceptance inspection procedures per ISO 3269.
• Surface finishes and coatings
  • As‑processed for steel and clean & bright for stainless steel by default.
  • Coating options referenced: electroplated (ISO 4042), phosphate (ISO 9717), zinc‑flake (ISO 10683); passivation options (e.g., ISO 16048).
• Labelling & designation
  • Packaging must include ISO reference, nominal d × l, end option (CH/RN), material symbol/grade, surface condition, manufacturer ID, lot number and quantity.
  • Examples of standard designation formats are provided.

Applications and users

• Typical uses: mechanical assemblies where controlled relative rotation or positive locking with medium pull‑out resistance is required - e.g., general machinery, fixtures, jigs, light automotive and appliance assemblies.
• Primary users:
  • Fastener manufacturers and suppliers specifying production tolerances and finishes
  • Design and mechanical engineers selecting pins for assembly functions
  • Quality and inspection teams applying acceptance criteria and labelling
  • Purchasing/specification writers creating procurement documents

Related standards

• ISO 13669 - Grooved pins: general requirements (assembly, control)
• ISO 3506-6, ISO 4042, ISO 9717, ISO 10683, ISO 3269, ISO 1891-4, ISO 16048
• Other grooved pin standards (see ISO 8739, ISO 8741–8747, ISO 13672) for alternative groove types and profiles

Keywords: ISO 13670, reverse‑taper grooved pins, grooved pins, fasteners, steel pins, stainless steel pins, pin dimensions, pull‑out resistance, grooved pin standards.

Standards Content (Sample)

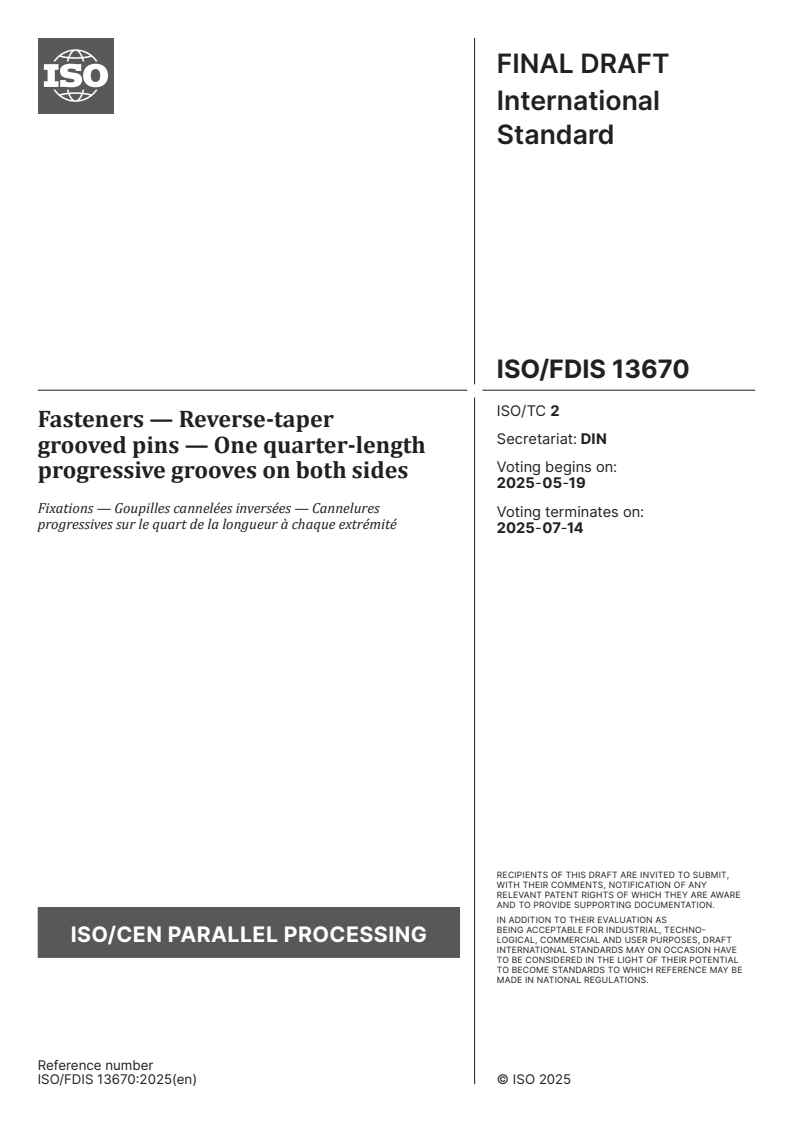

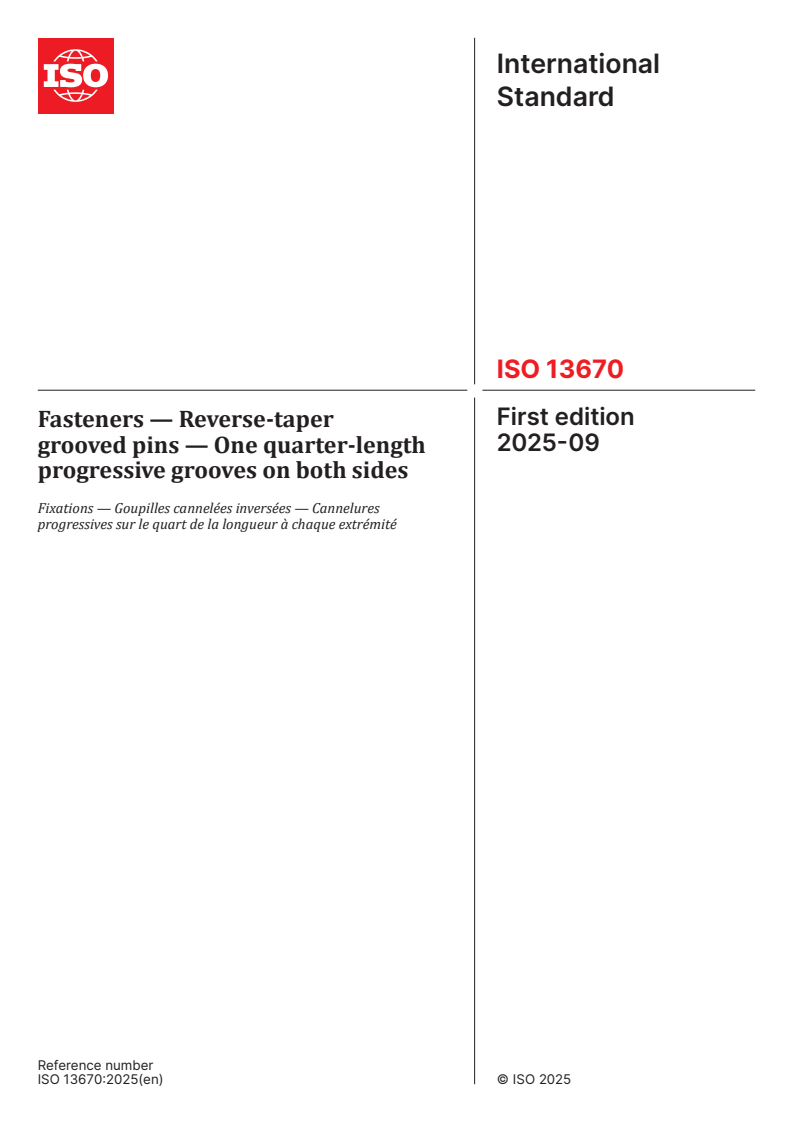

International
Standard
ISO 13670
First edition
Fasteners — Reverse-taper
2025-09
grooved pins — One quarter-length
progressive grooves on both sides
Fixations — Goupilles cannelées inversées — Cannelures
progressives sur le quart de la longueur à chaque extrémité
Reference number
© ISO 2025
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii

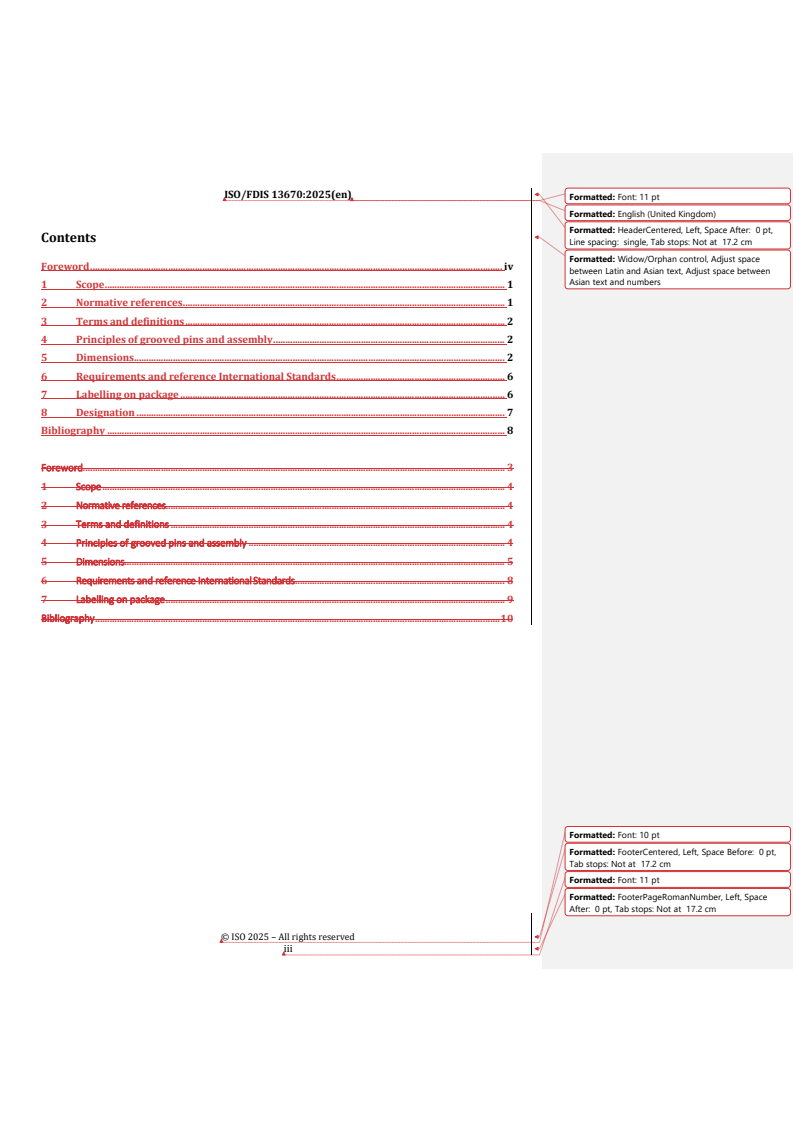

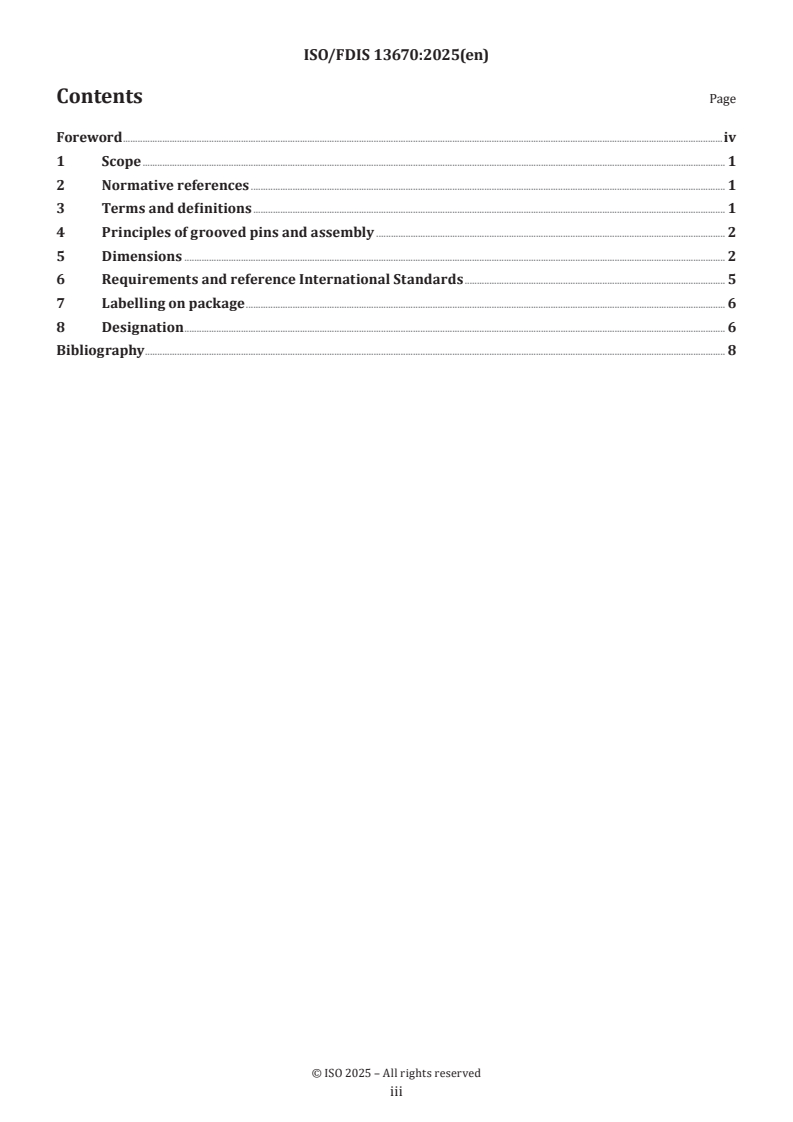

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principles of grooved pins and assembly . 2
5 Dimensions . 2
6 Requirements and reference International Standards . 5
7 Labelling on package . 6
8 Designation . 7
Bibliography . 8

iii

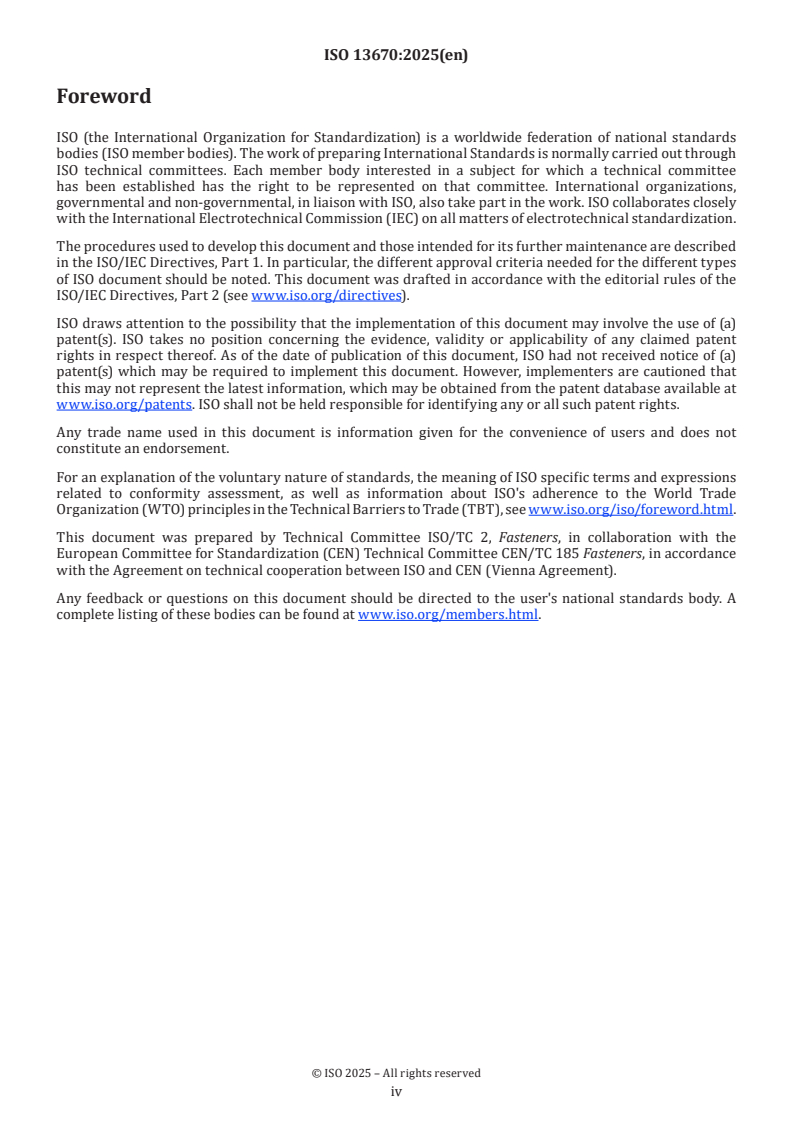

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out through
ISO technical committees. Each member body interested in a subject for which a technical committee
has been established has the right to be represented on that committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely
with the International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are described
in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the different types
of ISO document should be noted. This document was drafted in accordance with the editorial rules of the
ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed patent
rights in respect thereof. As of the date of publication of this document, ISO had not received notice of (a)
patent(s) which may be required to implement this document. However, implementers are cautioned that
this may not represent the latest information, which may be obtained from the patent database available at
www.iso.org/patents. ISO shall not be held responsible for identifying any or all such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and expressions
related to conformity assessment, as well as information about ISO's adherence to the World Trade
Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 2, Fasteners, in collaboration with the
European Committee for Standardization (CEN) Technical Committee CEN/TC 185 Fasteners, in accordance
with the Agreement on technical cooperation between ISO and CEN (Vienna Agreement).
Any feedback or questions on this document should be directed to the user's national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.

iv
International Standard ISO 13670:2025(en)
Fasteners — Reverse-taper grooved pins — One quarter-
length progressive grooves on both sides
1 Scope
This document specifies the characteristics of reverse-taper grooved pins with one quarter-length
progressive grooves on both sides (with closed ends), in steel and stainless steel, and with nominal diameters
2 mm to 25 mm.
These grooved pins are designed to fulfil the main following functions:
— relative rotation of the assembled parts,
— locking of two (or more) parts
with an easy installation (due to its symmetrical shape) and a medium level of pull-out resistance (due to the
elastic fit behaviour of the pin).
The general requirements (including functional principles for grooved pins and assembly) are specified in
ISO 13669.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content constitutes
requirements of this document. For dated references, only the edition cited applies. For undated references,
the latest edition of the referenced document (including any amendments) applies.
ISO 1891-4, Fasteners — Vocabulary — Part 4: Control, inspection, delivery, acceptance and quality
ISO 3269, Fasteners — Acceptance inspection
ISO 3506-6, Fasteners — Mechanical properties of corrosion-resistant stainless steel fasteners — Part 6: General
rules for the selection of stainless steels and nickel alloys for fasteners
ISO 4042, Fasteners — Electroplated coating systems
ISO 9717, Metallic and other inorganic coatings — Phosphate conversion coating of metals
ISO 10683, Fasteners — Non-electrolytically applied zinc flake coating systems
ISO 13669, Fasteners — Grooved pins — General requirements
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 13669 apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/

4 Principles of grooved pins and assembly
The principles of grooved pins and assembly specified in ISO 13669 shall apply.
5 Dimensions
Dimensions shall be in accordance with Figure 1 and with Tables 1 and 2. The control of the expanded
diameter d and pin straightness t shall be as specified in ISO 13669.
...

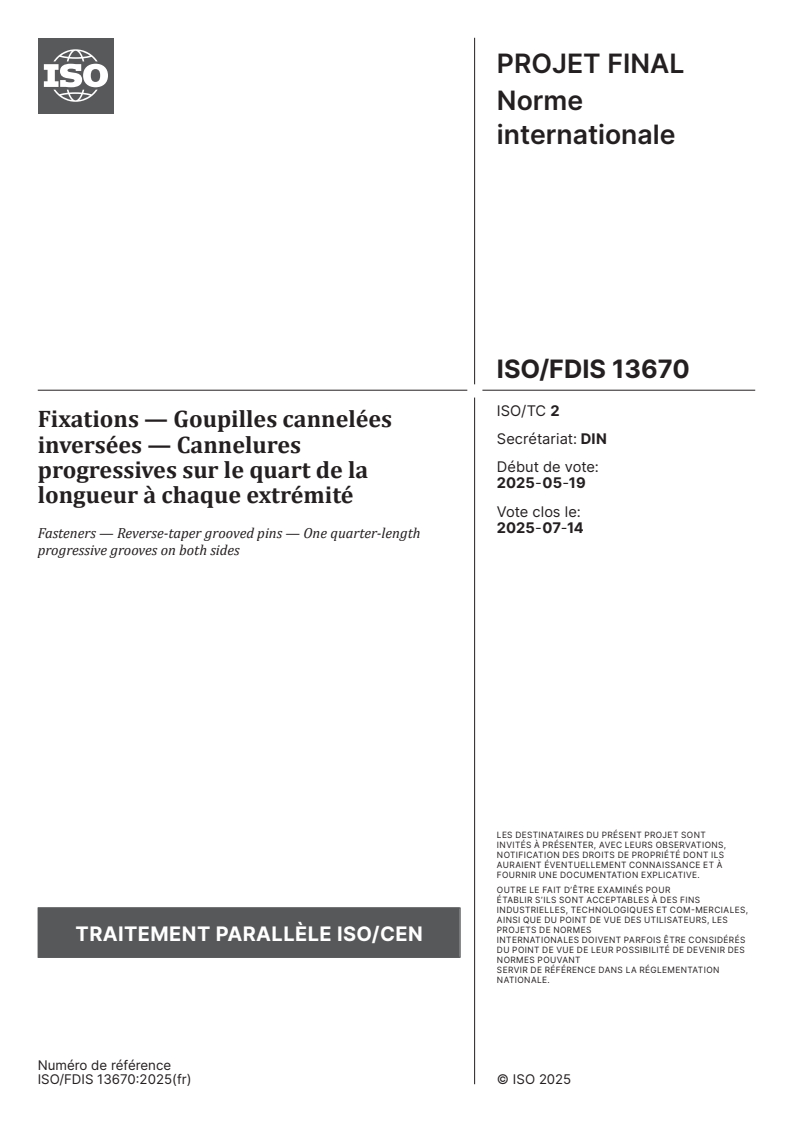

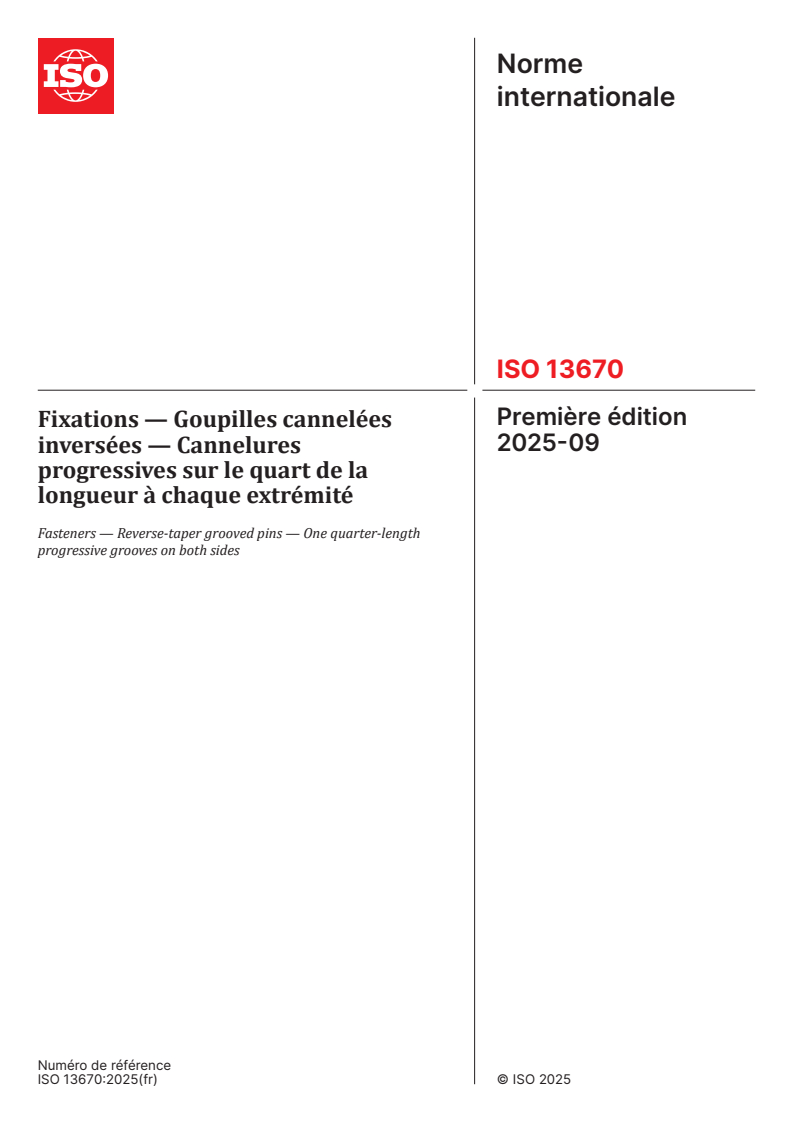

Norme
internationale
ISO 13670
Première édition
Fixations — Goupilles cannelées
2025-09
inversées — Cannelures
progressives sur le quart de la
longueur à chaque extrémité
Fasteners — Reverse-taper grooved pins — One quarter-length
progressive grooves on both sides
Numéro de référence

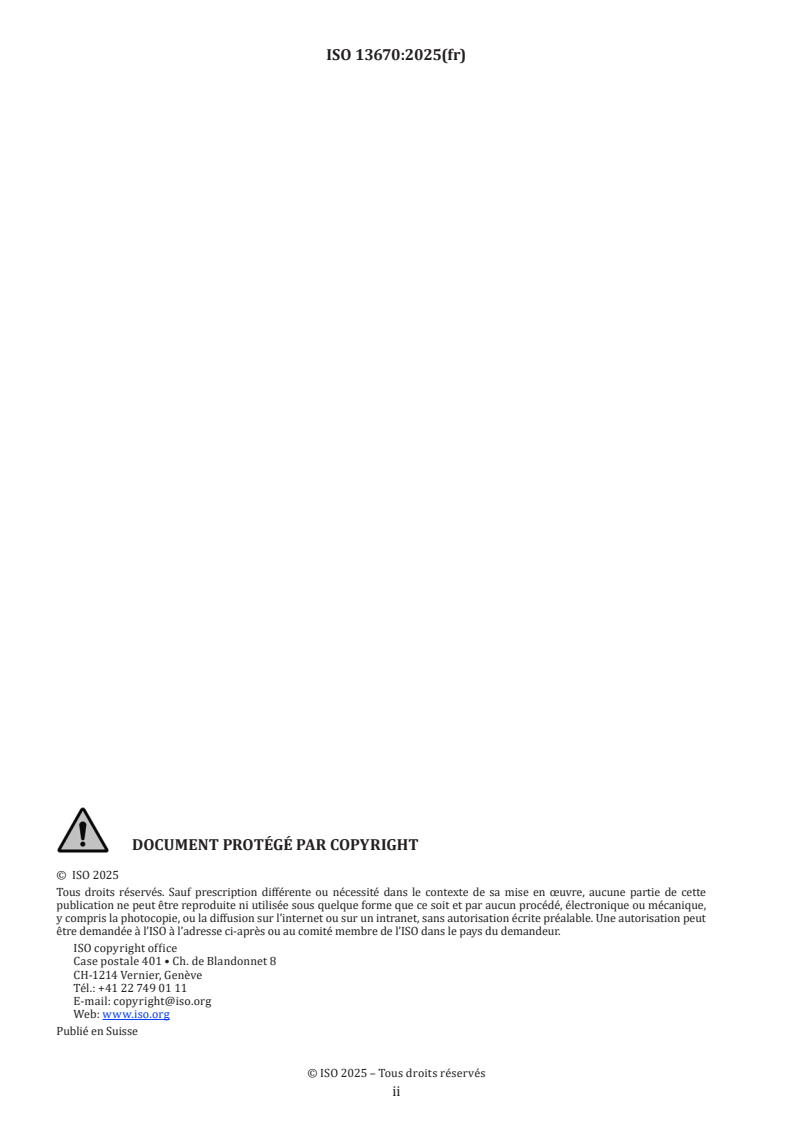

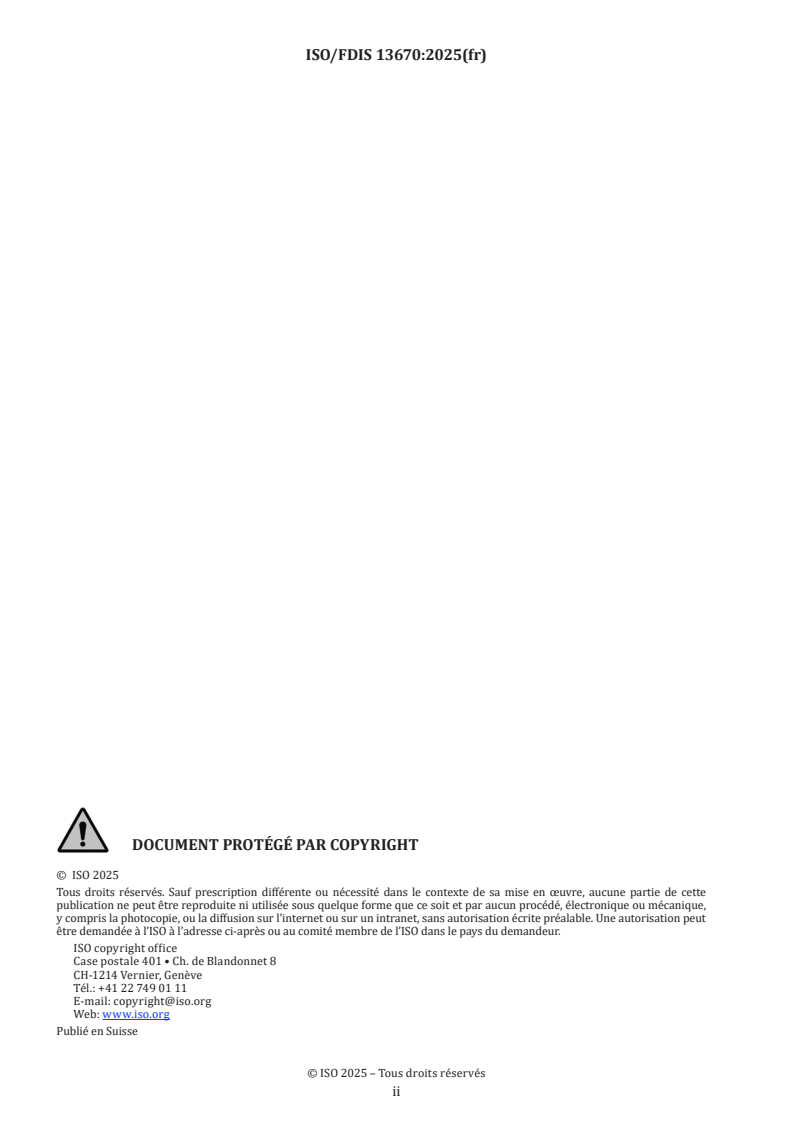

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2025
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii

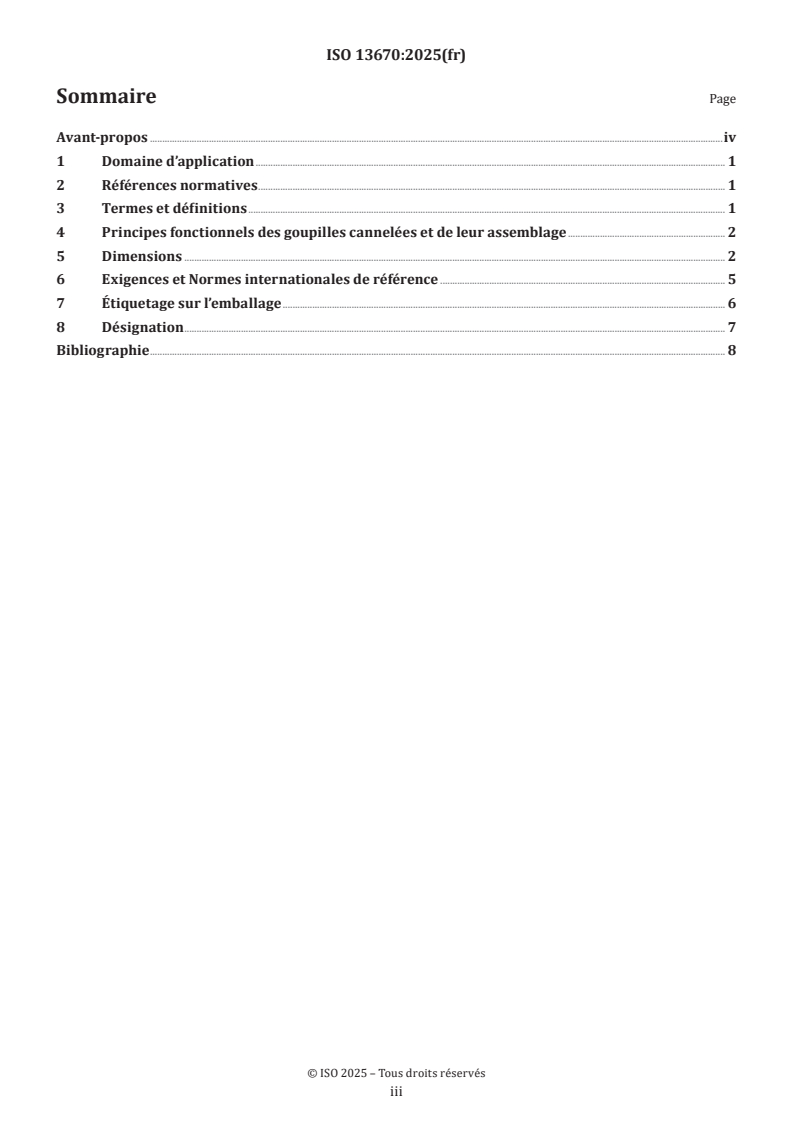

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Principes fonctionnels des goupilles cannelées et de leur assemblage . 2
5 Dimensions . 2
6 Exigences et Normes internationales de référence . 5
7 Étiquetage sur l’emballage . 6
8 Désignation . 7
Bibliographie . 8

iii

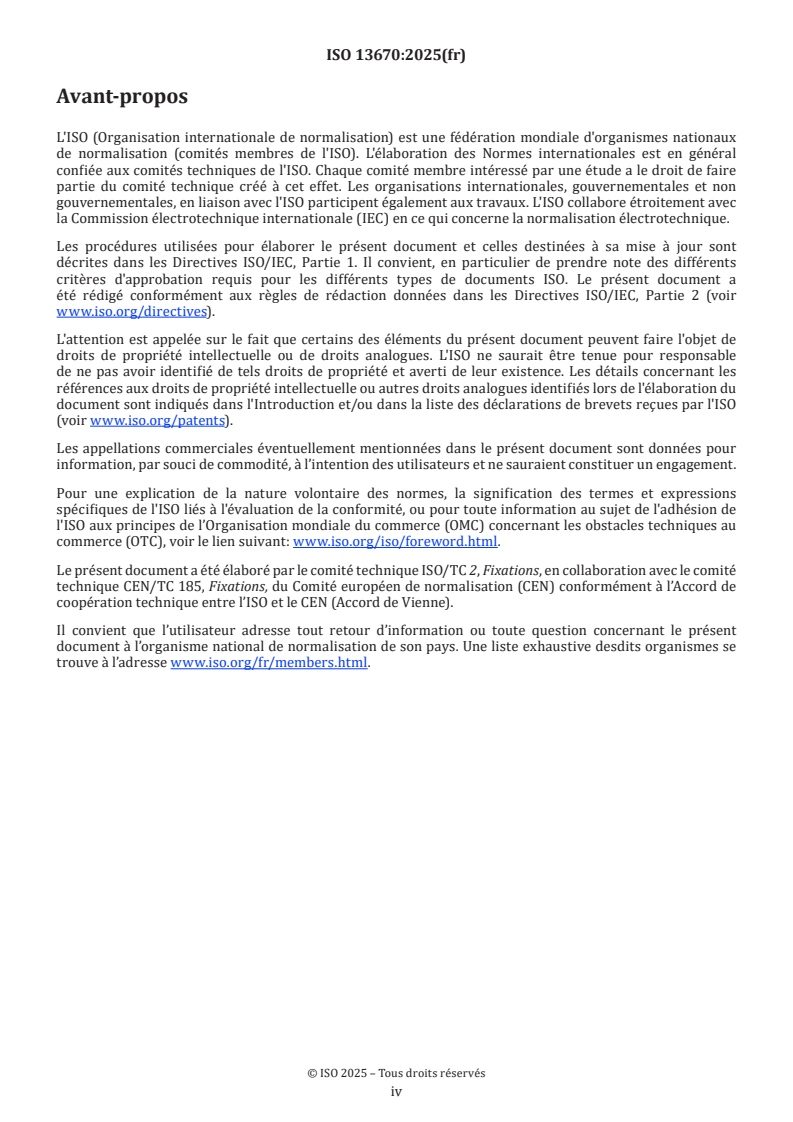

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux
de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général
confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire
partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les
références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l'élaboration du
document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de brevets reçues par l'ISO
(voir www.iso.org/patents).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion de
l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles techniques au
commerce (OTC), voir le lien suivant: www.iso.org/iso/foreword.html.
Le présent document a été élaboré par le comité technique ISO/TC 2, Fixations, en collaboration avec le comité
technique CEN/TC 185, Fixations, du Comité européen de normalisation (CEN) conformément à l’Accord de
coopération technique entre l’ISO et le CEN (Accord de Vienne).
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes se
trouve à l’adresse www.iso.org/fr/members.html.

iv
Norme internationale ISO 13670:2025(fr)
Fixations — Goupilles cannelées inversées — Cannelures
progressives sur le quart de la longueur à chaque extrémité
1 Domaine d’application
Le présent document spécifie les caractéristiques des goupilles cannelées inversées à cannelures
progressives sur le quart de la longueur à chaque extrémité (non-débouchantes), en acier et en acier
inoxydable, et de diamètre nominal 2 mm à 25 mm.
Ces goupilles cannelées sont conçues pour remplir les fonctions principales suivantes:
— rotation relative des pièces assemblées,
— solidarisation de deux (ou plusieurs) pièces
avec une installation facile (du fait de sa forme symétrique) et une résistance modérée à l'extraction (du fait
du comportement par ajustement élastique de la goupille dans son trou).
Les exigences générales (incluant les principes fonctionnels des goupilles cannelées et leur assemblage) sont
spécifiées dans l'ISO 13669.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour
les références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 1891-4, Fixations — Vocabulaire — Partie 4: Contrôle, livraison, réception et qualité
ISO 3269, Fixations — Contrôle réception
ISO 3506-6, Fixation — Caractéristiques mécaniques des fixations en acier inoxydable résistant à la corrosion —
Partie 6: Règles générales pour la sélection des aciers inoxydables et des alliages de nickel pour les fixations
ISO 4042, Fixations — Systèmes de revêtements électrolytiques
ISO 9717, Revêtements métalliques et autres revêtements inorganiques — Couches de conversion au phosphate
sur métaux
ISO 10683, Fixations — Systèmes de revêtements non électrolytiques de zinc lamellaire
ISO 13669, Fixations — Goupilles cannelées — Exigences générales
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions de l’ISO 13669 s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en normalisation,
consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/

4 Principes fonctionnels des goupilles cannelées et de leur assemblage
Les principes fonctionnels des goupilles cannelées et de leur assemblage spécifiés dans l’ISO 13669 doivent
s'appliquer.
5 Dimensions
Les dimensions doivent être conformes à la Figure 1 et aux Tableaux 1 et 2. Le contrôle du diamètre de
renflement d et de la rectitude de la goupille t doivent être tel que spécifié dans l'ISO 13669.
Pour les goupilles revêtues, les dimensions et tolérances doivent s'appliquer avant revêtement.
Sauf accord contraire à la commande, les goupilles sont fabriquées avec des extrémité
...
