ISO 13669:2025

Fasteners — Grooved pins — General requirements

This document specifies the general characteristics of grooved pins, made of steel and stainless steel, with nominal diameters 1 mm to 25 mm. These grooved pins are designed to fulfil the main following functions, due to the elastic fit behaviour of the grooves: — locking of two (or more) parts, — positioning or guiding, — relative rotation of the assembled parts.

Fixations — Goupilles cannelées — Exigences générales

Le présent document spécifie les caractéristiques générales des goupilles cannelées, en acier et en acier inoxydable, de diamètre nominal de 1 mm à 25 mm. Ces goupilles cannelées sont conçues pour remplir les principales fonctions suivantes, grâce au comportement d’ajustement élastique des cannelures: — solidarisation de deux (ou plusieurs) pièces, — positionnement ou guidage, — rotation relative (articulation) entre les pièces assemblées.

General Information

• Status: Published
• Publication Date: 07-Jul-2025
• ICS: 21.060.50 - Pins, nails
• Technical Committee: ISO/TC 2 - Fasteners
• Drafting Committee: ISO/TC 2 - Fasteners
• Current Stage: 6060 - International Standard published
• Start Date: 08-Jul-2025
• Due Date: 11-Apr-2025
• Completion Date: 08-Jul-2025

Relations

• Consolidates: ISO/TS 15311-1:2020 - Graphic technology — Requirements for printed matter for commercial and industrial production — Part 1: Measurement methods and reporting schema
• Effective Date: 29-Apr-2023

Standards Content (Sample)

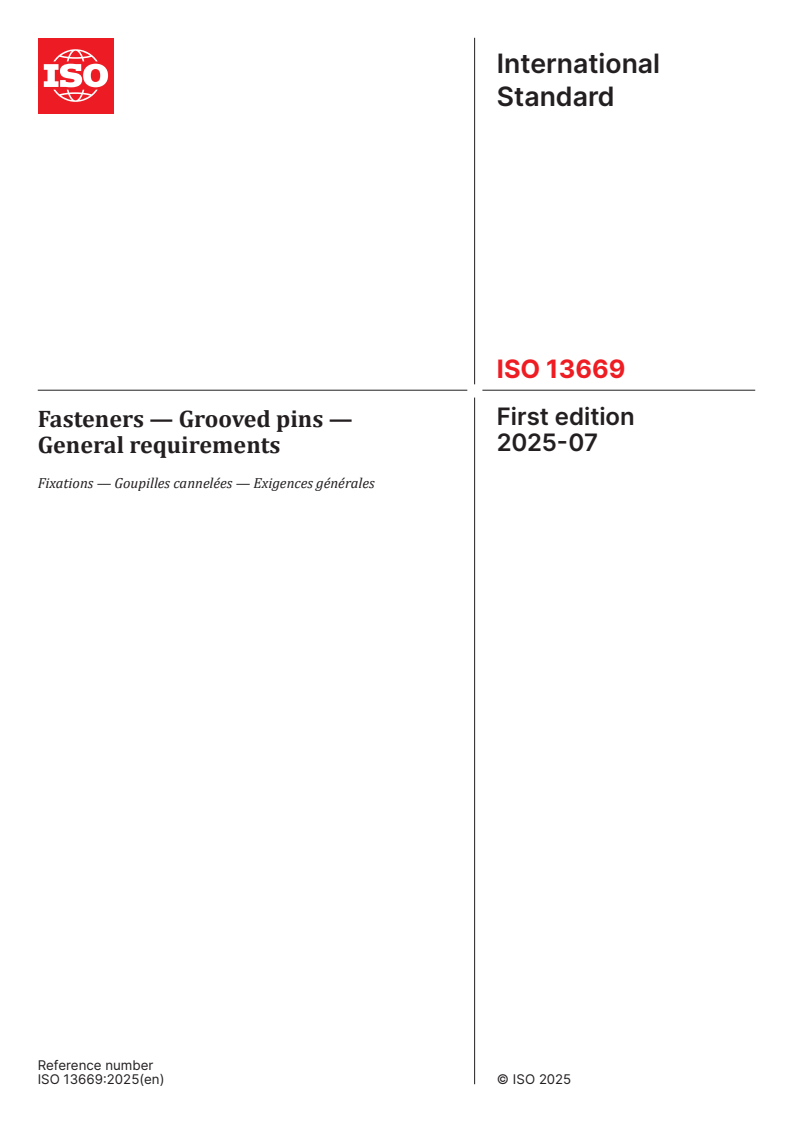

International
Standard
ISO 13669
First edition
Fasteners — Grooved pins —
2025-07
General requirements
Fixations — Goupilles cannelées — Exigences générales
Reference number
© ISO 2025
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii

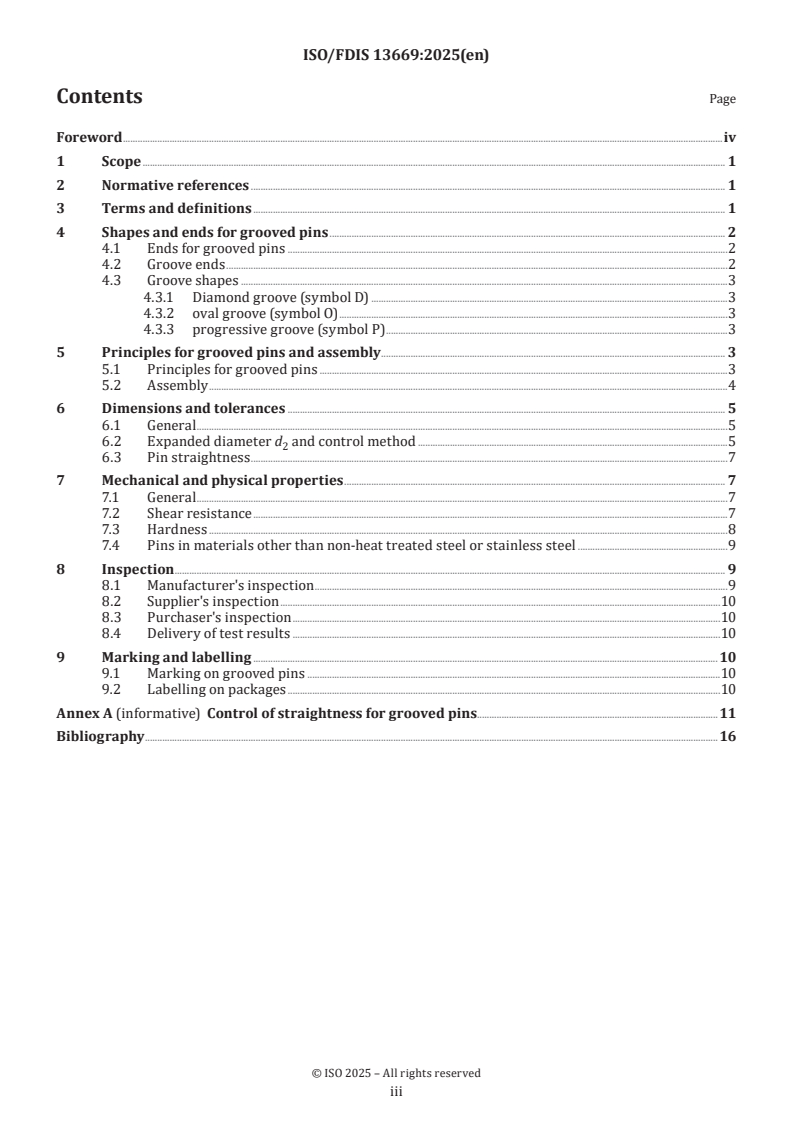

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Shapes and ends for grooved pins . 2
4.1 Ends for grooved pins .2
4.2 Groove ends .2
4.3 Groove shapes .3
4.3.1 Diamond groove (symbol D) .3
4.3.2 oval groove (symbol O) .3
4.3.3 progressive groove (symbol P) .3
5 Principles for grooved pins and assembly . . 3
5.1 Principles for grooved pins .3
5.2 Assembly .4
6 Dimensions and tolerances . 5
6.1 General .5
6.2 Expanded diameter d and control method .5
6.3 Pin straightness .7
7 Mechanical and physical properties . 7
7.1 General .7
7.2 Shear resistance .7
7.3 Hardness .8
7.4 Pins in materials other than non-heat treated steel or stainless steel .9
8 Inspection . 9
8.1 Manufacturer's inspection .9
8.2 Supplier's inspection .10
8.3 Purchaser's inspection .10
8.4 Delivery of test results .10
9 Marking and labelling . 10
9.1 Marking on grooved pins .10
9.2 Labelling on packages .10
Annex A (informative) Control of straightness for grooved pins.11
Bibliography .16

iii
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out through
ISO technical committees. Each member body interested in a subject for which a technical committee
has been established has the right to be represented on that committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely
with the International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are described
in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the different types
of ISO document should be noted. This document was drafted in accordance with the editorial rules of the
ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed patent
rights in respect thereof. As of the date of publication of this document, ISO had not received notice of (a)
patent(s) which may be required to implement this document. However, implementers are cautioned that
this may not represent the latest information, which may be obtained from the patent database available at
www.iso.org/patents. ISO shall not be held responsible for identifying any or all such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and expressions
related to conformity assessment, as well as information about ISO's adherence to the World Trade
Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 2, Fasteners, in collaboration with the
European Committee for Standardization (CEN) Technical Committee CEN/TC 185 Fasteners, in accordance
with the Agreement on technical cooperation between ISO and CEN (Vienna Agreement).
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.

iv
International Standard ISO 13669:2025(en)
Fasteners — Grooved pins — General requirements
1 Scope
This document specifies the general characteristics of grooved pins, made of steel and stainless steel, with
nominal diameters 1 mm to 25 mm.
These grooved pins are designed to fulfil the main following functions, due to the elastic fit behaviour of the
grooves:
— locking of two (or more) parts,
— positioning or guiding,
— relative rotation of the assembled parts.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content constitutes
requirements of this document. For dated references, only the edition cited applies. For undated references,
the latest edition of the referenced document (including any amendments) applies.
ISO 1891-4, Fasteners — Vocabulary — Part 4: Control, inspection, delivery, acceptance and quality
ISO 6507-1, Metallic materials — Vickers hardness test — Part 1: Test method
ISO 8749, Pins and grooved pins — Shear test
ISO 16228, Fasteners — Types of inspection documents
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
3.1
pin
cylindrical or conical shafted fastener designed to be fitted into a hole, which provides functions such as
immobilization by locking parts together, positioning, rotation and/or guiding
3.2
groove
longitudinal indentation into the material of the pin forming two protruding lips along the side of
the groove
3.3
grooved pin
fastener whose shaft presents three grooves at equidistant 120° intervals resulting in the expanded
diameter, which are compressed when the pin is inserted into a hole smaller than the expanded diameter
but greater than the pin nominal diameter, thus achieving an elastic locking due to interference fit between
this expanded diameter of the pin and the diameter of the hole
3.4
parallel grooved pin
pin with constant grooves along a portion of the shaft or along its whole shaft, resulting in a uniform
expanded diameter
3.5
taper grooved pin
pin with grooves gradually decreasing when considering the insertion side (from the pin end along a portion
of the shaft or along its whole shaft), resulting in a progressive expanded diameter
3.6
reverse-taper grooved pin
pin with grooves gradually increasing when considering the insertion side (from the pin end along a portion
of the shaft), resulting in a progressive expanded diameter
4 Shapes and ends for grooved pins
4.1 Ends for grooved pins
Ends for grooved pins and their symbols are specified in Figure 1.
a)  Rounded end b)  Chamfered end c)  Pilot point with d)  Pilot point with cham-
(symbol RN) (symbol CH) rounded end fered end
(symbol PRN) (symbol PCH)
Figure 1 — Ends for grooved pins
4.2 Groove ends
Groove ends are specified in Figure 2.
a)  Open end b)  Closed end
Figure 2 — Groove ends
4.3 Groove shapes
4.3.1 Diamond groove (symbol D)
Straight parallel shaped groove forming a uniform expanded diameter along the pin, with open end or
closed end.
4.3.2 oval groove (symbol O)
Symmetrical lip-shaped groove forming a progressive increasing then decreasing expanded diameter along
the pin, with closed end.
4.3.3 progressive groove (symbol P)
Non-symmetrical almond shaped groove forming a progressive increasing or decreasing expanded diameter
along the pin, with open end or closed end.
Groove shapes are shown in Figure 3.
a)  Diamond groove b)  Oval groove c)  Progressive groove
(symbol D) (symbol O) (symbol P)
Figure 3 — Groove shapes
5 Principles for grooved pins and assembly
5.1 Principles for grooved pins
Grooved pins have three equidistant grooves indented longitudinally in their surface, the displaced material
to each side of the grooves forming an expanded diameter d larger tha
...

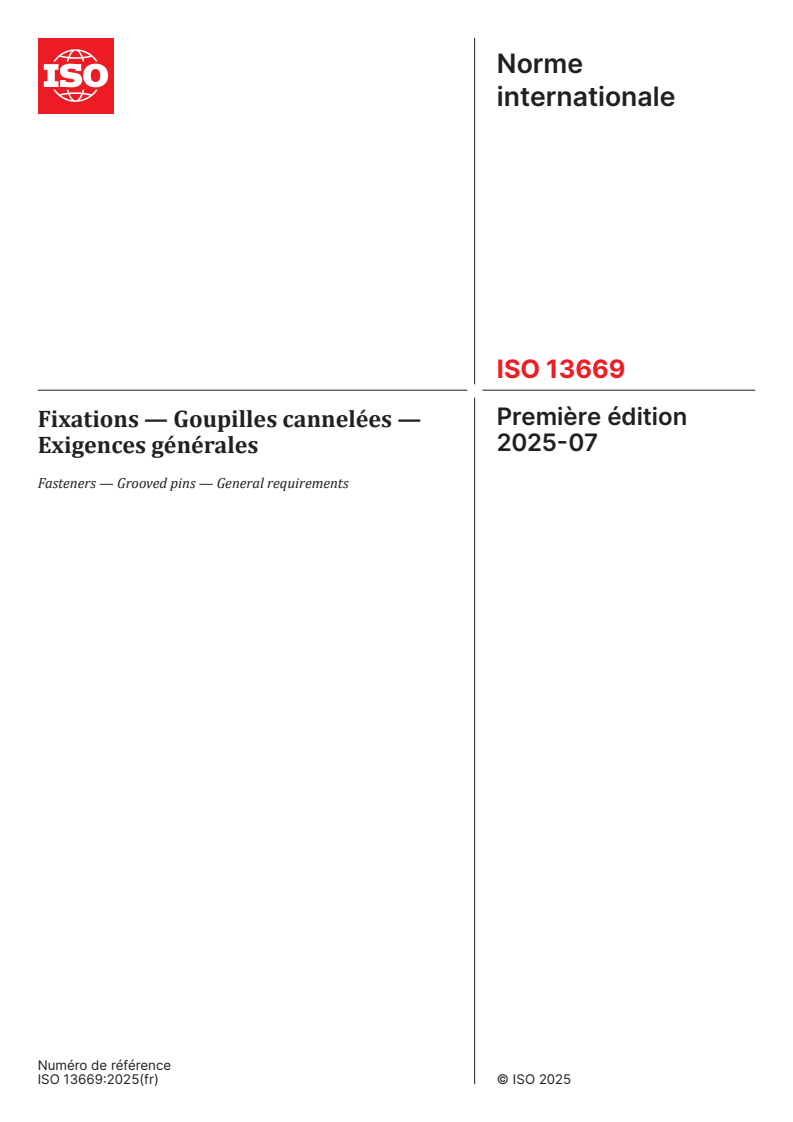

Norme
internationale
ISO 13669
Première édition
Fixations — Goupilles cannelées —
2025-07
Exigences générales
Fasteners — Grooved pins — General requirements
Numéro de référence
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2025
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii

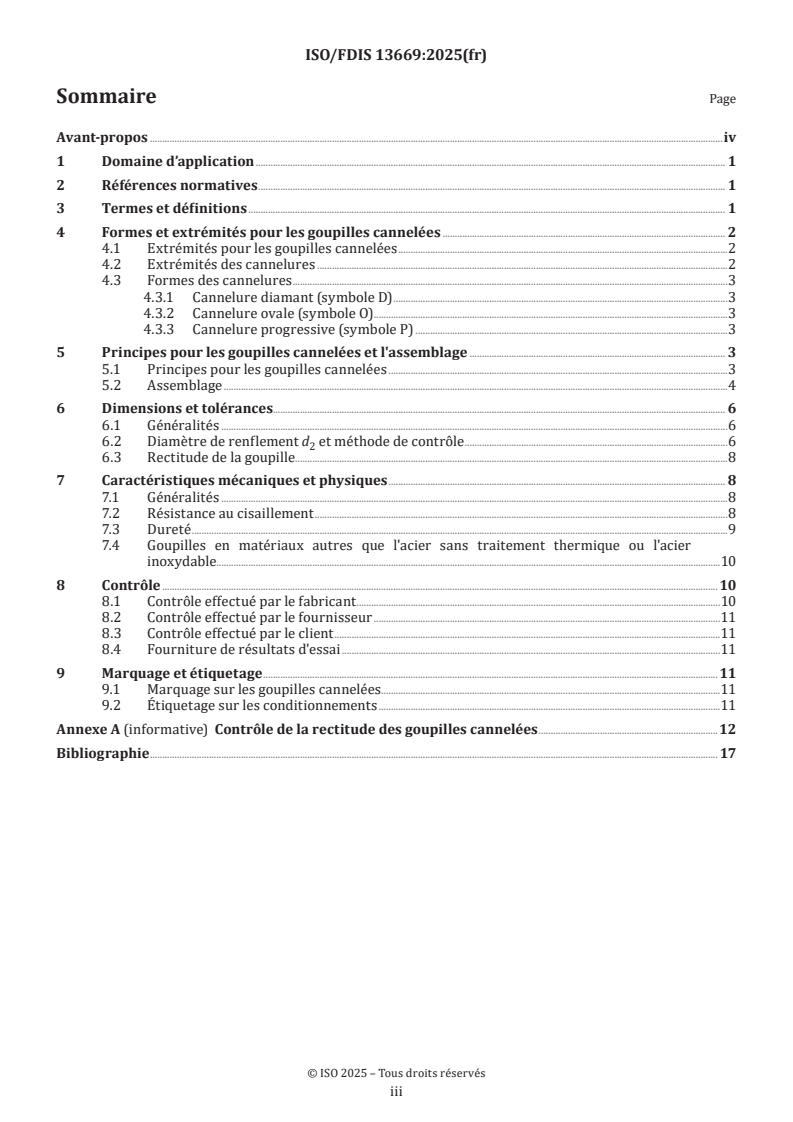

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Formes et extrémités pour les goupilles cannelées . 2
4.1 Extrémités pour les goupilles cannelées .2
4.2 Extrémités des cannelures .3
4.3 Formes des cannelures .3
4.3.1 Cannelure diamant (symbole D) .3
4.3.2 Cannelure ovale (symbole O) .3
4.3.3 Cannelure progressive (symbole P) .3
5 Principes pour les goupilles cannelées et l'assemblage . 4
5.1 Principes pour les goupilles cannelées .4
5.2 Assemblage .4
6 Dimensions et tolérances. 6
6.1 Généralités .6
6.2 Diamètre de renflement d et méthode de contrôle .6
6.3 Rectitude de la goupille.8
7 Caractéristiques mécaniques et physiques . 8
7.1 Généralités .8
7.2 Résistance au cisaillement .8
7.3 Dureté .9
7.4 Goupilles en matériaux autres que l'acier sans traitement thermique ou l'acier
inoxydable.10
8 Contrôle . 10
8.1 Contrôle effectué par le fabricant .10
8.2 Contrôle effectué par le fournisseur .11
8.3 Contrôle effectué par le client .11
8.4 Fourniture de résultats d'essai .11
9 Marquage et étiquetage .11
9.1 Marquage sur les goupilles cannelées.11
9.2 Étiquetage sur les conditionnements .11
Annexe A (informative) Contrôle de la rectitude des goupilles cannelées .12
Bibliographie . 17

iii
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux
de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général
confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire
partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner l’utilisation
d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité et à l’applicabilité de
tout droit de brevet revendiqué à cet égard. À la date de publication du présent document, l’ISO n'avait pas
reçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa mise en application. Toutefois,
il y a lieu d’avertir les responsables de la mise en application du présent document que des informations
plus récentes sont susceptibles de figurer dans la base de données de brevets, disponible à l'adresse
www.iso.org/brevets. L’ISO ne saurait être tenue pour responsable de ne pas avoir identifié tout ou partie de
tels droits de propriété.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion de
l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles techniques au
commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 2, Fixations, en collaboration avec le
comité technique CEN/TC 185, Fixations, du Comité européen de normalisation (CEN) conformément à
l’Accord de coopération technique entre l’ISO et le CEN (Accord de Vienne).
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes se
trouve à l’adresse www.iso.org/fr/members.html.

iv
Norme internationale ISO 13669:2025(fr)
Fixations — Goupilles cannelées — Exigences générales
1 Domaine d’application
Le présent document spécifie les caractéristiques générales des goupilles cannelées, en acier et en acier
inoxydable, de diamètre nominal de 1 mm à 25 mm.
Ces goupilles cannelées sont conçues pour remplir les principales fonctions suivantes, grâce au comportement
d’ajustement élastique des cannelures:
— solidarisation de deux (ou plusieurs) pièces,
— positionnement ou guidage,
— rotation relative (articulation) entre les pièces assemblées.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour
les références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 1891-4, Fixations — Vocabulaire — Partie 4: Contrôle, livraison, réception et qualité
ISO 6507-1, Matériaux métalliques — Essai de dureté Vickers — Partie 1: Méthode d'essai
ISO 8749, Goupilles et goupilles cannelées — Essai de cisaillement
ISO 16228, Fixations — Types de documents de contrôle
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en normalisation,
consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
3.1
goupille
fixation de forme longitudinale cylindrique ou conique conçue pour être insérée en s’ajustant élastiquement
dans un trou, qui assure des fonctions telles que la solidarisation par blocage des pièces, le positionnement,
la rotation relative (articulation) et/ou le guidage
3.2
cannelure
< pour les goupilles > indentation longitudinale dans le matériau de la goupille formant deux lèvres saillantes
le long du bord de la cannelure

3.3
goupille cannelée
fixation dont la tige cylindrique présente trois cannelures équidistantes à 120°, formant le diamètre de
renflement, qui sont comprimées lorsque la goupille est insérée dans un trou plus petit que le diamètre de
renflement mais plus grand que le diamètre nominal de la goupille, réalisant ainsi un serrage élastique dû à
l'ajustement serré entre ce diamètre de renflement de la goupille et le diamètre du trou
3.4
goupille cannelée constante
goupille à cannelures constantes le long d'une partie de la tige cylindrique ou sur sa totalité, ce qui génère un
diamètre de renflement uniforme
3.5
goupille cannelée progressive
goupille avec des cannelures diminuant progressivement du côté de l'insertion (à partir de l'extrémité de la
goupille le long d'une partie de la tige cylindrique ou sur sa totalité), ce qui génère un diamètre de renflement
progressif
3.6
goupille cannelée inversée
goupille avec des cannelures augmentant progressivement du côté de l'insertion (à partir de l'extrémité de
la goupille le long d'une partie de la tige cylindrique), ce qui génère un diamètre de renflement progressif
4 Formes et extrémités pour les goupilles cannelées
4.1 Extrémités pour les goupilles cannelées
Les extrémités pour les goupilles cannelées et leurs symboles sont spécifiés à la Figure 1.
a)  Extrémité arrondie b)  Extrémité chanfrei- c)  Bout pilote à extré- d)  Bout pilote à extré-
(symbole RN) née mité arrondie (symbole mité chanfreinée (sym-
(symbole CH) PRN) bole PCH)
Figure 1 — Extrémités pour les goupilles cannelées

4.2 Extrémités des cannelures
Les extrémités des cannelures sont spécifiées à la Figure 2.
a)  Débouchant
...

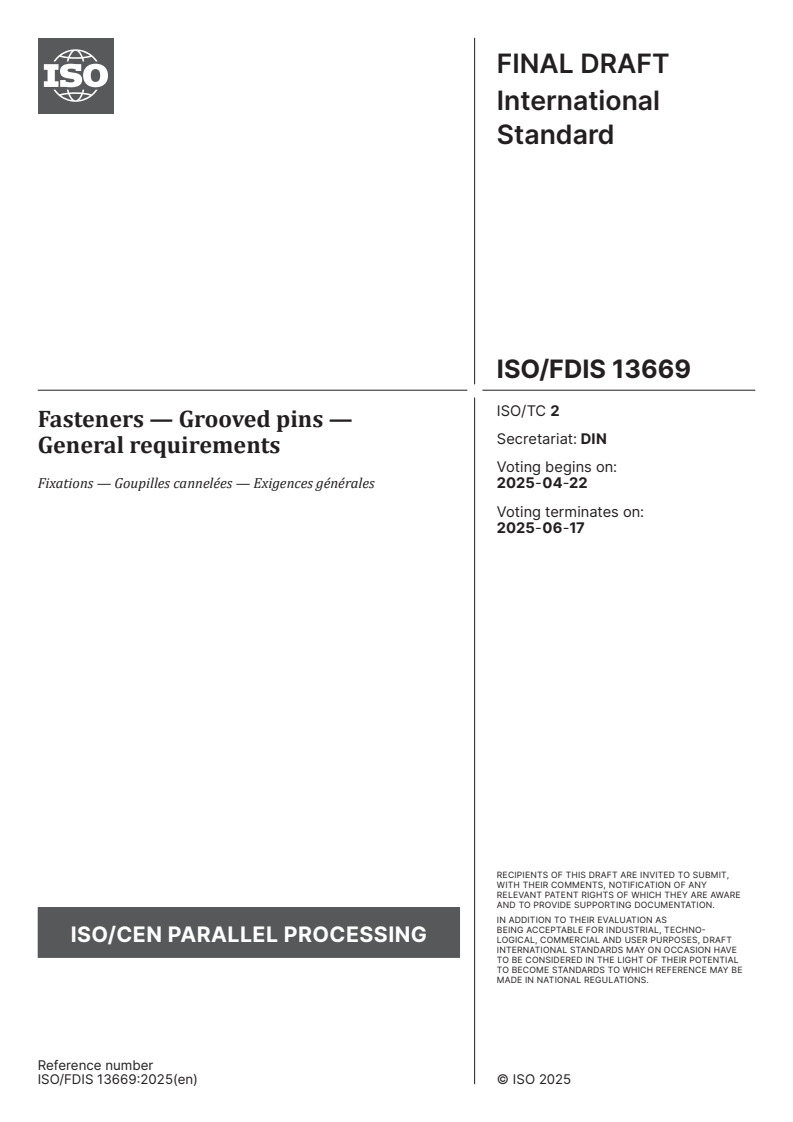

FINAL DRAFT
International
Standard
ISO/FDIS 13669
ISO/TC 2
Fasteners — Grooved pins —
Secretariat: DIN
General requirements
Voting begins on:
Fixations — Goupilles cannelées — Exigences générales 2025-04-22
Voting terminates on:
2025-06-17
RECIPIENTS OF THIS DRAFT ARE INVITED TO SUBMIT,
WITH THEIR COMMENTS, NOTIFICATION OF ANY
RELEVANT PATENT RIGHTS OF WHICH THEY ARE AWARE
AND TO PROVIDE SUPPOR TING DOCUMENTATION.
IN ADDITION TO THEIR EVALUATION AS
BEING ACCEPTABLE FOR INDUSTRIAL, TECHNO­
ISO/CEN PARALLEL PROCESSING LOGICAL, COMMERCIAL AND USER PURPOSES, DRAFT
INTERNATIONAL STANDARDS MAY ON OCCASION HAVE
TO BE CONSIDERED IN THE LIGHT OF THEIR POTENTIAL
TO BECOME STAN DARDS TO WHICH REFERENCE MAY BE
MADE IN NATIONAL REGULATIONS.
Reference number
ISO/FDIS 13669:2025(en) © ISO 2025

FINAL DRAFT
ISO/FDIS 13669:2025(en)
International
Standard
ISO/FDIS 13669
ISO/TC 2
Fasteners — Grooved pins —
Secretariat: DIN
General requirements
Voting begins on:
Fixations — Goupilles cannelées — Exigences générales
Voting terminates on:
RECIPIENTS OF THIS DRAFT ARE INVITED TO SUBMIT,
WITH THEIR COMMENTS, NOTIFICATION OF ANY
RELEVANT PATENT RIGHTS OF WHICH THEY ARE AWARE
AND TO PROVIDE SUPPOR TING DOCUMENTATION.
© ISO 2025
IN ADDITION TO THEIR EVALUATION AS
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
BEING ACCEPTABLE FOR INDUSTRIAL, TECHNO­
ISO/CEN PARALLEL PROCESSING
LOGICAL, COMMERCIAL AND USER PURPOSES, DRAFT
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
INTERNATIONAL STANDARDS MAY ON OCCASION HAVE
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
TO BE CONSIDERED IN THE LIGHT OF THEIR POTENTIAL
or ISO’s member body in the country of the requester.
TO BECOME STAN DARDS TO WHICH REFERENCE MAY BE
MADE IN NATIONAL REGULATIONS.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland Reference number
ISO/FDIS 13669:2025(en) © ISO 2025

ii
ISO/FDIS 13669:2025(en)

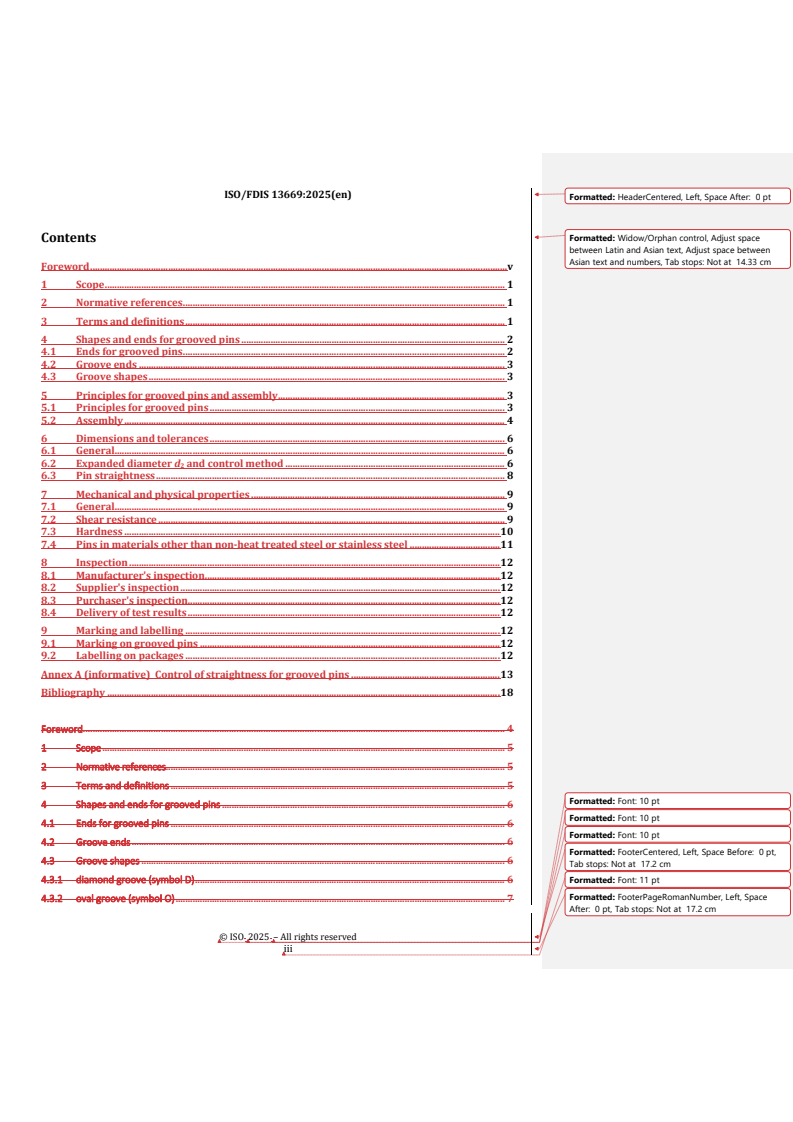

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Shapes and ends for grooved pins . 2
4.1 Ends for grooved pins .2
4.2 Groove ends .2
4.3 Groove shapes .3
4.3.1 Diamond groove (symbol D) .3
4.3.2 oval groove (symbol O) .3
4.3.3 progressive groove (symbol P) .3
5 Principles for grooved pins and assembly . . 3
5.1 Principles for grooved pins .3
5.2 Assembly .4
6 Dimensions and tolerances . 5
6.1 General .5
6.2 Expanded diameter d and control method .5
6.3 Pin straightness .7
7 Mechanical and physical properties . 7
7.1 General .7
7.2 Shear resistance .7
7.3 Hardness .8
7.4 Pins in materials other than non-heat treated steel or stainless steel .9
8 Inspection . 9
8.1 Manufacturer's inspection .9
8.2 Supplier's inspection .10
8.3 Purchaser's inspection .10
8.4 Delivery of test results .10
9 Marking and labelling . 10
9.1 Marking on grooved pins .10
9.2 Labelling on packages .10
Annex A (informative) Control of straightness for grooved pins.11
Bibliography .16

iii
ISO/FDIS 13669:2025(en)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out through
ISO technical committees. Each member body interested in a subject for which a technical committee
has been established has the right to be represented on that committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely
with the International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are described
in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the different types
of ISO document should be noted. This document was drafted in accordance with the editorial rules of the
ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed patent
rights in respect thereof. As of the date of publication of this document, ISO had not received notice of (a)
patent(s) which may be required to implement this document. However, implementers are cautioned that
this may not represent the latest information, which may be obtained from the patent database available at
www.iso.org/patents. ISO shall not be held responsible for identifying any or all such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and expressions
related to conformity assessment, as well as information about ISO's adherence to the World Trade
Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 2, Fasteners, in collaboration with the
European Committee for Standardization (CEN) Technical Committee CEN/TC 185 Fasteners, in accordance
with the Agreement on technical cooperation between ISO and CEN (Vienna Agreement).
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.

iv
FINAL DRAFT International Standard ISO/FDIS 13669:2025(en)
Fasteners — Grooved pins — General requirements
1 Scope
This document specifies the general characteristics of grooved pins, made of steel and stainless steel, with
nominal diameters 1 mm to 25 mm.
These grooved pins are designed to fulfil the main following functions, due to the elastic fit behaviour of the
grooves:
— locking of two (or more) parts,
— positioning or guiding,
— relative rotation of the assembled parts.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content constitutes
requirements of this document. For dated references, only the edition cited applies. For undated references,
the latest edition of the referenced document (including any amendments) applies.
ISO 1891-4, Fasteners — Vocabulary — Part 4: Control, inspection, delivery, acceptance and quality
ISO 6507-1, Metallic materials — Vickers hardness test — Part 1: Test method
ISO 8749, Pins and grooved pins — Shear test
ISO 16228, Fasteners — Types of inspection documents
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
3.1
pin
cylindrical or conical shafted fastener designed to be fitted into a hole, which provides functions such as
immobilization by locking parts together, positioning, rotation and/or guiding
3.2
groove
longitudinal indentation into the material of the pin forming two protruding lips along the side of
the groove
ISO/FDIS 13669:2025(en)
3.3
grooved pin
fastener whose shaft presents three grooves at equidistant 120° intervals resulting in the expanded
diameter, which are compressed when the pin is inserted into a hole smaller than the expanded diameter
but greater than the pin nominal diameter, thus achieving an elastic locking due to interference fit between
this expanded diameter of the pin and the diameter of the hole
3.4
parallel grooved pin
pin with constant grooves along a portion of the shaft or along its whole shaft, resulting in a uniform
expanded diameter
3.5
taper grooved pin
pin with grooves gradually decreasing when considering the insertion side (from the pin end along a portion
of the shaft or along its whole shaft), resulting in a progressive expanded diameter
3.6
reverse-taper grooved pin
pin with grooves gradually increasing when considering the insertion side (from the pin end along a portion
of the shaft), resulting in a progressive expanded diameter
4 Shapes and ends for grooved pins
4.1 Ends f
...

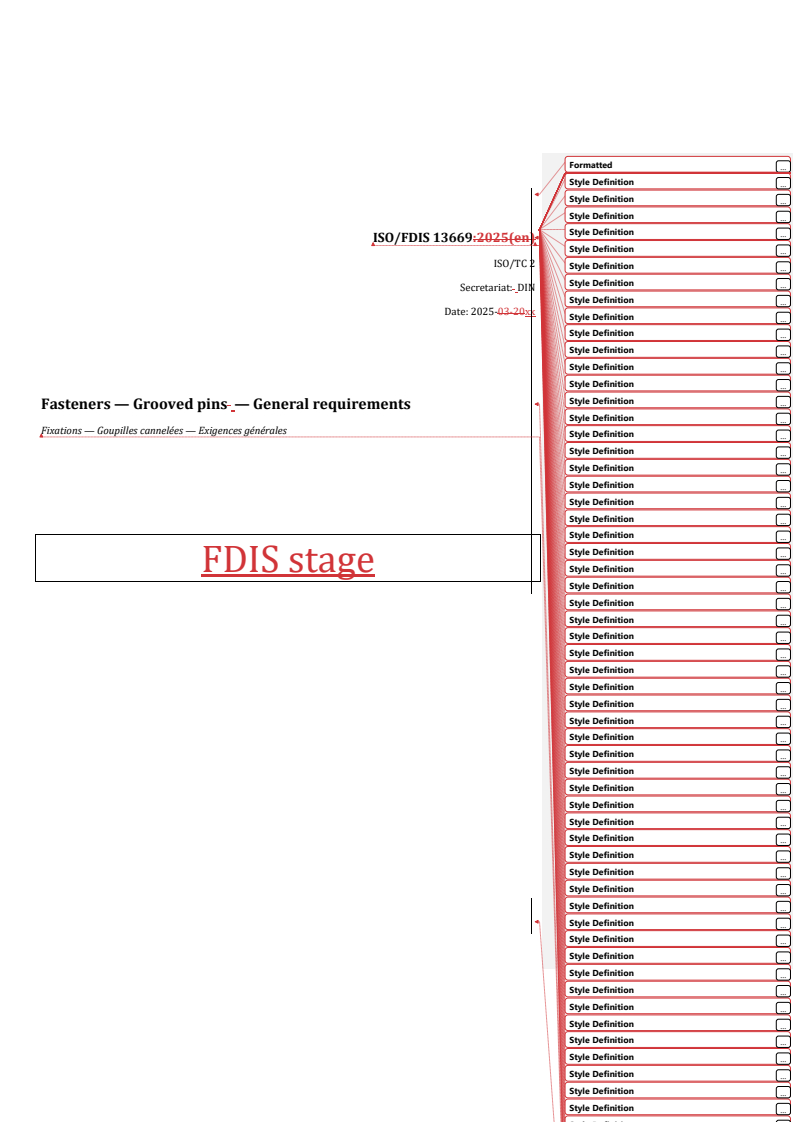

Formatted
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
ISO/FDIS 13669:2025(en)
Style Definition
...
ISO/TC 2
Style Definition
...
Style Definition
...
Secretariat: DIN
Style Definition
...
Date: 2025-03-20xx
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Fasteners — Grooved pins — General requirements
Style Definition
...
Fixations — Goupilles cannelées — Exigences générales
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
FDIS stage Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Formatted
...
Formatted
...
Formatted
...
ISO/FDIS 13669:2025(Een) Formatted: Font: 11 pt
Formatted: Font: 11 pt
Formatted: Font: Bold
Formatted: HeaderCentered
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication Commented [eXtyles1]: The reference "ISO 2025" is to a
withdrawn standard
may be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying,
or posting on the internet or an intranet, without prior written permission. Permission can be requested from either ISO
Formatted: English (United Kingdom)
at the address below or ISO'sISO’s member body in the country of the requester.
Formatted: Default Paragraph Font, English (United
Kingdom)
ISO Copyright Officecopyright office
CP 401 • Ch. de Blandonnet 8
Formatted: English (United Kingdom)
CH-1214 Vernier, Geneva
Formatted: Default Paragraph Font, English (United
Phone: + 41 22 749 01 11
Kingdom)
Email: [e-mail]
Formatted: English (United Kingdom)
Formatted: Adjust space between Latin and Asian text,
E-mail: [e-mail]
Adjust space between Asian text and numbers
Website: www.iso.orgwww.iso.org
Formatted: zzCopyright address, Adjust space between
Published in Switzerland. Latin and Asian text, Adjust space between Asian text
and numbers
Formatted: French (France)
Commented [eXtyles2]: The URL https://www.iso.org/
has been redirected to https://www.iso.org/home.html. Please
verify the URL.
Formatted: zzCopyright address, Adjust space between
Latin and Asian text, Adjust space between Asian text
and numbers
Formatted: FooterPageRomanNumber
ii © ISO 2025 – All rights reserved
ii
ISO/FDIS 13669:2025(en)
Formatted: HeaderCentered, Left, Space After: 0 pt
Contents Formatted: Widow/Orphan control, Adjust space
between Latin and Asian text, Adjust space between
Asian text and numbers, Tab stops: Not at 14.33 cm
Foreword . v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Shapes and ends for grooved pins . 2
4.1 Ends for grooved pins . 2
4.2 Groove ends . 3
4.3 Groove shapes . 3
5 Principles for grooved pins and assembly . 3
5.1 Principles for grooved pins . 3
5.2 Assembly . 4
6 Dimensions and tolerances . 6
6.1 General. 6
6.2 Expanded diameter d and control method . 6
6.3 Pin straightness . 8
7 Mechanical and physical properties . 9
7.1 General. 9
7.2 Shear resistance . 9
7.3 Hardness . 10
7.4 Pins in materials other than non-heat treated steel or stainless steel . 11
8 Inspection . 12
8.1 Manufacturer's inspection . 12
8.2 Supplier's inspection . 12
8.3 Purchaser's inspection . 12
8.4 Delivery of test results . 12
9 Marking and labelling . 12
9.1 Marking on grooved pins . 12
9.2 Labelling on packages . 12
Annex A (informative) Control of straightness for grooved pins . 13
Bibliography . 18

Foreword . 4
1 Scope . 5
2 Normative references . 5
3 Terms and definitions . 5
Formatted: Font: 10 pt
4 Shapes and ends for grooved pins . 6
Formatted: Font: 10 pt
4.1 Ends for grooved pins . 6
Formatted: Font: 10 pt
4.2 Groove ends . 6
Formatted: FooterCentered, Left, Space Before: 0 pt,
4.3 Groove shapes . 6
Tab stops: Not at 17.2 cm
4.3.1 diamond groove (symbol D) . 6 Formatted: Font: 11 pt
Formatted: FooterPageRomanNumber, Left, Space
4.3.2 oval groove (symbol O) . 7
After: 0 pt, Tab stops: Not at 17.2 cm
© ISO 2025 – All rights reserved
iii
ISO/FDIS 13669:2025(Een) Formatted: Font: 11 pt
Formatted: Font: 11 pt
Formatted: Font: Bold
4.3.3 progressive groove (symbol P). 7
Formatted: HeaderCentered
5 Principles for grooved pins and assembly . 7
5.1 Principles for grooved pins . 7
5.2 Assembly . 7
6 Dimensions and tolerances . 9
6.1 General . 9
6.2 Expanded diameter d2 and control method . 9
6.3 Pin straightness . 10
7 Mechanical and physical properties . 11
7.1 General . 11
7.2 Shear resistance . 11
7.3 Hardness . 11
7.4 Pins in materials other than non-heat treated steel or stainless steel . 13
8 Inspection . 13
8.1 Manufacturer's inspection . 13
8.2 Supplier's inspection . 13
8.3 Purchaser's inspection . 13
8.4 Delivery of test results . 13
9 Marking and labelling . 14
9.1 Marking on grooved pins . 14
9.2 Labelling on packages . 14
Annex A (informative) Control of straightness for grooved pins . 15
A.1 Principle for the determination of grooved pin straightness . 15
A.2 Control device and control method . 15
A.2.1 Straightness measurement device . 15
A.2.2 Initial positioning of the pin . 16
A.2.3 Measurements . 17
A.3
...

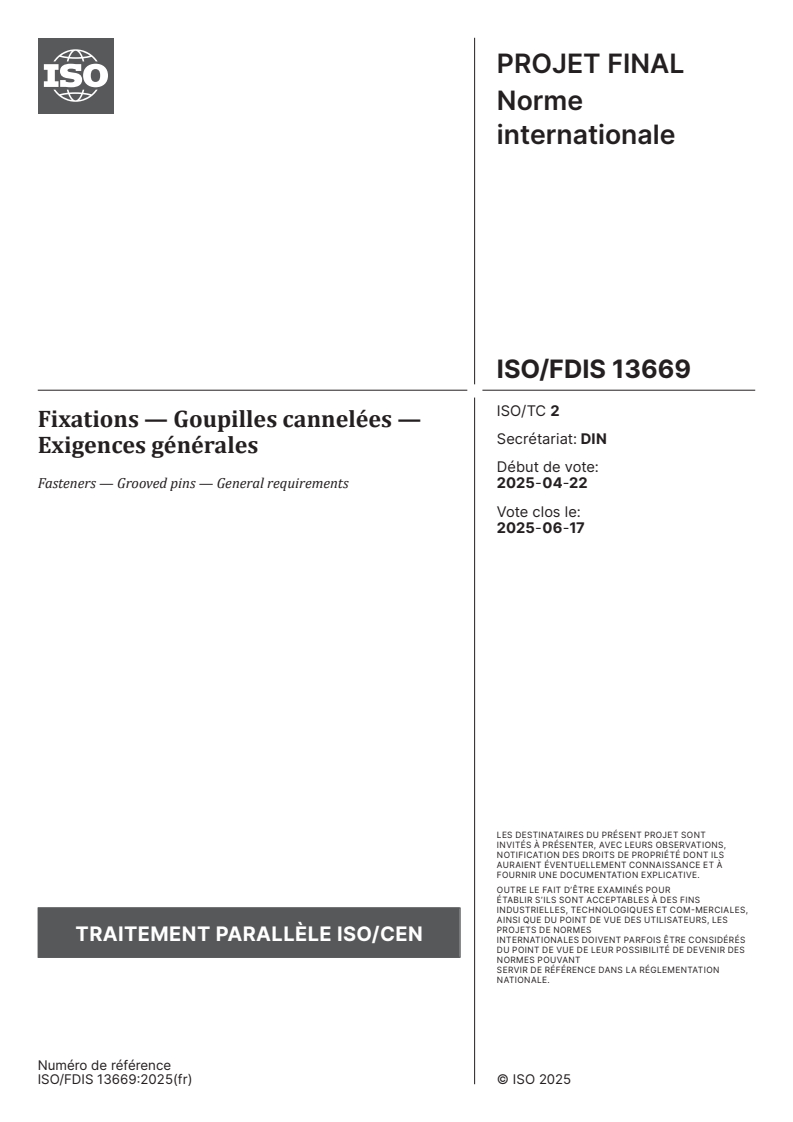

PROJET FINAL
Norme
internationale
ISO/FDIS 13669
ISO/TC 2
Fixations — Goupilles cannelées —
Secrétariat: DIN
Exigences générales
Début de vote:
Fasteners — Grooved pins — General requirements 2025-04-22
Vote clos le:
2025-06-17
LES DESTINATAIRES DU PRÉSENT PROJET SONT
INVITÉS À PRÉSENTER, AVEC LEURS OBSERVATIONS,
NOTIFICATION DES DROITS DE PROPRIÉTÉ DONT ILS
AURAIENT ÉVENTUELLEMENT CONNAISSANCE ET À
FOURNIR UNE DOCUMENTATION EXPLICATIVE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES FINS
INDUSTRIELLES, TECHNOLOGIQUES ET COM-MERCIALES,
AINSI QUE DU POINT DE VUE DES UTILISATEURS, LES
PROJETS DE NORMES
TRAITEMENT PARALLÈLE ISO/CEN
INTERNATIONALES DOIVENT PARFOIS ÊTRE CONSIDÉRÉS
DU POINT DE VUE DE LEUR POSSI BILITÉ DE DEVENIR DES
NORMES POUVANT
SERVIR DE RÉFÉRENCE DANS LA RÉGLEMENTATION
NATIONALE.
Numéro de référence
ISO/FDIS 13669:2025(fr) © ISO 2025

PROJET FINAL
ISO/FDIS 13669:2025(fr)
Norme
internationale
ISO/FDIS 13669
ISO/TC 2
Fixations — Goupilles cannelées —
Secrétariat: DIN
Exigences générales
Début de vote:
Fasteners — Grooved pins — General requirements
2025-04-22
Vote clos le:
2025-06-17
LES DESTINATAIRES DU PRÉSENT PROJET SONT
INVITÉS À PRÉSENTER, AVEC LEURS OBSERVATIONS,
NOTIFICATION DES DROITS DE PROPRIÉTÉ DONT ILS
AURAIENT ÉVENTUELLEMENT CONNAISSANCE ET À
FOURNIR UNE DOCUMENTATION EXPLICATIVE.
DOCUMENT PROTÉGÉ PAR COPYRIGHT
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES FINS
© ISO 2025 INDUSTRIELLES, TECHNOLOGIQUES ET COM-MERCIALES,
AINSI QUE DU POINT DE VUE DES UTILISATEURS, LES
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
PROJETS DE NORMES
TRAITEMENT PARALLÈLE ISO/CEN
INTERNATIONALES DOIVENT PARFOIS ÊTRE CONSIDÉRÉS
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
DU POINT DE VUE DE LEUR POSSI BILITÉ DE DEVENIR DES
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
NORMES POUVANT
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
SERVIR DE RÉFÉRENCE DANS LA RÉGLEMENTATION
NATIONALE.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse Numéro de référence
ISO/FDIS 13669:2025(fr) © ISO 2025

ii
ISO/FDIS 13669:2025(fr)
Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Formes et extrémités pour les goupilles cannelées . 2
4.1 Extrémités pour les goupilles cannelées .2
4.2 Extrémités des cannelures .2
4.3 Formes des cannelures .3
4.3.1 Cannelure diamant (symbole D) .3
4.3.2 Cannelure ovale (symbole O) .3
4.3.3 Cannelure progressive (symbole P) .3
5 Principes pour les goupilles cannelées et l'assemblage . 3
5.1 Principes pour les goupilles cannelées .3
5.2 Assemblage .4
6 Dimensions et tolérances. 6
6.1 Généralités .6
6.2 Diamètre de renflement d et méthode de contrôle .6
6.3 Rectitude de la goupille.8
7 Caractéristiques mécaniques et physiques . 8
7.1 Généralités .8
7.2 Résistance au cisaillement .8
7.3 Dureté .9
7.4 Goupilles en matériaux autres que l'acier sans traitement thermique ou l'acier
inoxydable.10
8 Contrôle . 10
8.1 Contrôle effectué par le fabricant .10
8.2 Contrôle effectué par le fournisseur .11
8.3 Contrôle effectué par le client .11
8.4 Fourniture de résultats d'essai .11
9 Marquage et étiquetage .11
9.1 Marquage sur les goupilles cannelées.11
9.2 Étiquetage sur les conditionnements .11
Annexe A (informative) Contrôle de la rectitude des goupilles cannelées .12
Bibliographie . 17

iii
ISO/FDIS 13669:2025(fr)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux
de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général
confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire
partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner l’utilisation
d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité et à l’applicabilité de
tout droit de brevet revendiqué à cet égard. À la date de publication du présent document, l’ISO n'avait pas
reçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa mise en application. Toutefois,
il y a lieu d’avertir les responsables de la mise en application du présent document que des informations
plus récentes sont susceptibles de figurer dans la base de données de brevets, disponible à l'adresse
www.iso.org/brevets. L’ISO ne saurait être tenue pour responsable de ne pas avoir identifié tout ou partie de
tels droits de propriété.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion de
l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles techniques au
commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 2, Fixations, en collaboration avec le comité
technique CEN/TC 185, Fixations, du Comité européen de normalisation (CEN) conformément à l’Accord de
coopération technique entre l’ISO et le CEN (Accord de Vienne).
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes se
trouve à l’adresse www.iso.org/fr/members.html.

iv
PROJET FINAL Norme internationale ISO/FDIS 13669:2025(fr)
Fixations — Goupilles cannelées — Exigences générales
1 Domaine d’application
Le présent document spécifie les caractéristiques générales des goupilles cannelées, en acier et en acier
inoxydable, de diamètre nominal de 1 mm à 25 mm.
Ces goupilles cannelées sont conçues pour remplir les principales fonctions suivantes, grâce au comportement
d’ajustement élastique des cannelures:
— solidarisation de deux (ou plusieurs) pièces,
— positionnement ou guidage,
— rotation relative (articulation) entre les pièces assemblées.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour
les références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 1891-4, Fixations — Vocabulaire — Partie 4: Contrôle, livraison, réception et qualité
ISO 6507-1, Matériaux métalliques — Essai de dureté Vickers — Partie 1: Méthode d'essai
ISO 8749, Goupilles et goupilles cannelées — Essai de cisaillement
ISO 16228, Fixations — Types de documents de contrôle
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en normalisation,
consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
3.1
goupille
fixation de forme longitudinale cylindrique ou conique conçue pour être insérée en s’ajustant élastiquement
dans un trou, qui assure des fonctions telles que la solidarisation par blocage des pièces, le positionnement,
la rotation relative (articulation) et/ou le guidage
3.2
cannelure
< pour les goupilles > indentation longitudinale dans le matériau de la goupille formant deux lèvres saillantes
le long du bord de la cannelure

ISO/FDIS 13669:2025(fr)
3.3
goupille cannelée
fixation dont la tige cylindrique présente trois cannelures équidistantes à 120°, formant le diamètre de
renflement, q
...
