ISO 14644-4:2001

Cleanrooms and associated controlled environments - Part 4: Design, construction and start-up

Salles propres et environnements maîtrisés apparentés — Partie 4: Conception, construction et mise en fonctionnement

La présente partie de l'ISO 14644 spécifie les exigences pour la conception et la construction d'installations de salles propres, mais elle ne prescrit nullement les moyens spécifiques technologiques ni contractuels permettant de satisfaire à ces exigences. Elle s'adresse aux acheteurs, fournisseurs et concepteurs des installations de salles propres et comprend une liste indicative de paramètres importants de performance. Des conseils en matière de construction sont proposés, accompagnés des exigences de mise en fonctionnement et de qualification. Les éléments de base de la conception et de la construction, nécessaires pour assurer le maintien d'un fonctionnement satisfaisant, sont identifiés par l'examen des aspects pertinents de l'exploitation et de la maintenance. NOTE Des conseils complémentaires concernant les exigences ci-dessus sont fournis dans les annexes A à H. D'autres parties de l'ISO 14644 sont susceptibles de fournir des renseignements complémentaires. L'application de la présente partie de l'ISO 14644 est sujette aux limitations suivantes : - les exigences de l'utilisateur sont représentées par l'acheteur ou le prescripteur ; - des procédés spécifiques qu'hébergera l'installation de salle propre ne sont pas spécifiés ; - les règlements de sécurité et de protection incendie ne font pas l'objet d'un examen particulier; il convient de se conformer aux règlements nationaux ou locaux applicables; - on ne tient compte des fluides pour le procédé et des servitudes de raccordement et alimentations des systèmes que pour ce qui concerne le cheminement des réseaux entre, et à l'intérieur, des différentes zones de propreté ; - en ce qui concerne la mise en service et la maintenance, il n'est tenu compte que des exigences spécifiques aux salles propres.

General Information

• Status: Withdrawn
• Publication Date: 11-Apr-2001
• ICS: 13.040.35 - Cleanrooms and associated controlled environments
• Technical Committee: ISO/TC 209 - Cleanrooms and associated controlled environments
• Drafting Committee: ISO/TC 209/WG 4 - Design and construction
• Current Stage: 9599 - Withdrawal of International Standard
• Start Date: 28-Nov-2022
• Completion Date: 13-Dec-2025
• Directive: TRRTP129 - Tehnična smernica TSG-12640-001:2008 Zdravstveni objekti

Relations

• Consolidates: ISO 5408:1983 - Cylindrical screw threads - Vocabulary
• Effective Date: 06-Jun-2022
• Revised: ISO 14644-4:2022 - Cleanrooms and associated controlled environments - Part 4: Design, construction and start-up
• Effective Date: 10-Dec-2016

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 14644-4
First edition
2001-04-01
Cleanrooms and associated controlled
environments —
Part 4:
Design, construction and start-up
Salles propres et environnements maîtrisés apparentés —
Partie 4: Conception, construction et mise en fonctionnement
Reference number
©
ISO 2001
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but shall not
be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In downloading this
file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat accepts no liability in this
area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation parameters
were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In the unlikely event
that a problem relating to it is found, please inform the Central Secretariat at the address given below.
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means, electronic
or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or ISO's member body
in the country of the requester.
ISO copyright office
Case postale 56 � CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.ch
Printed in Switzerland
ii © ISO 2001 – All rights reserved

Contents
Foreword.iv
Introduction.v
1 Scope .1
2 Normative references .1
3 Terms and definitions .2
4 Requirements.3
5 Planning and design.4
5.1 Planning procedure .4
5.2 Design .5
6 Construction and start-up.5
7 Testing and approval.6
7.1 General.6
7.2 Construction approval .6
7.3 Functional approval.6
7.4 Operational approval.6
8 Documentation.6
8.1 General.6
8.2 Record of an installation.6
8.3 Operational instructions .6
8.4 Instructions for performance monitoring.7
8.5 Maintenance instructions .7
8.6 Maintenance record.7
8.7 Record of operation and maintenance training.8
Annex A (informative) Control and segregation concepts.9
Annex B (informative) Classification examples .16
Annex C (informative) Approval of an installation.19
Annex D (informative) Layout of an installation.23
Annex E (informative) Construction and materials.27
Annex F (informative) Environmental control of cleanrooms .32
Annex G (informative) Control of air cleanliness.35
Annex H (informative) Additional specification of requirements to be agreed upon between
purchaser/user and designer/supplier .37
Bibliography.50
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies (ISO
member bodies). The work of preparing International Standards is normally carried out through ISO technical
committees. Each member body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, governmental and non-governmental, in
liaison with ISO, also take part in the work. ISO collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 3.
Draft International Standards adopted by the technical committees are circulated to the member bodies for voting.
Publication as an International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this part of ISO 14644 may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights.
International Standard ISO 14644-4 was prepared by Technical Committee ISO/TC 209, Cleanrooms and
associated controlled environments.
ISO 14644 consists of the following parts, under the general title Cleanrooms and associated controlled
environments:
� Part 1: Classification of air cleanliness
� Part 2: Specifications for testing and monitoring to prove continued compliance with ISO 14644-1
� Part 3: Metrology and test methods
� Part 4: Design, construction and start-up
� Part 5: Operations
� Part 6: Vocabulary
� Part 7: Separative enclosures (clean air hoods, glove boxes, isolators, mini-environments)
Users should note that the titles listed for parts 3 and 5 to 7 are working titles at the time of the release of part 4. In
the event that one or more of these parts are deleted from the work programme, the remaining parts may be
renumbered.
Annexes A to H of this part of ISO 14644 are for information only.
iv © ISO 2001 – All rights reserved

Introduction
Cleanrooms and associated controlled environments provide for the control of airborne particulate contamination to
levels appropriate for accomplishing contamination-sensitive activities. Products and processes that benefit from
the control of airborne contamination include those in such industries as aerospace, microelectronics,
pharmaceuticals, medical devices and healthcare.
This part of ISO 14644 specifies the requirements for the design and construction of cleanroom facilities. It is
intended for use by purchasers, suppliers and designers of cleanroom installations and provides a check list of
important parameters of performance. Construction guidance is provided, including requirements for start-up and
qualification. Basic elements of design and construction needed to ensure continued satisfactory operation are
identified through the consideration of relevant aspects of operation and maintenance.
This part of ISO 14644 is one of a series of standards concerned with cleanrooms and associated subjects. Many
factors besides design, construction and start-up should be considered in the operation and control of cleanrooms
and other controlled environments. These are covered in some detail in other International Standards prepared by
ISO/TC 209.
INTERNATIONAL STANDARD ISO 14644-4:2001(E)
Cleanrooms and associated controlled environments
Part 4:
Design, construction and start-up
1 Scope
This part of ISO 14644 specifies requirements for the design and construction of cleanroom installations but does
not prescribe specific technological or contractual means to meet these requirements. It is intended for use by
purchasers, suppliers and designers of cleanroom installations and provides a checklist of important parameters of
performance. Construction guidance is provided, including requirements for start-up and qualification. Basic
elements of design and construction needed to ensure continued satisfactory operation are identified through the
consideration of relevant aspects of operation and maintenance.
NOTE Further guidance in respect of the above requirements is given in annexes A to H. Other parts of ISO 14644 may
provide complementary information.
Application of this part of ISO 14644 is restricted in the following:
� user requirements are represented by purchaser or specifier;
� specific processes to be accommodated in the cleanroom installation are not specified;
� fire and safety regulations are not considered specifically; the appropriate national and local requirements
should be respected;
� process media and utility services are only considered with respect to their routing between and in the different
zones of cleanliness;
� regarding initial operation and maintenance, only cleanroom construction-specific requirements are
considered.
2 Normative references
The following normative documents contain provisions which, through reference in this text, constitute provisions of
this part of ISO 14644. For dated references, subsequent amendments to, or revisions of, any of these publications
do not apply. However, parties to agreements based on this part of ISO 14644 are encouraged to investigate the
possibility of applying the most recent editions of the normative documents indicated below. For undated
references, the latest edition of the normative document referred to applies. Members of ISO and IEC maintain
registers of currently valid International Standards.
ISO 14644-1:1999, Cleanrooms and associated controlled environments — Part 1: Classification of air cleanliness.
ISO 14644-2:2000, Cleanrooms and associated controlled environments — Part 2: Specifications for testing and
monitoring to prove continued compliance with ISO 14644-1.
1�
ISO 14644-3:— , Cleanrooms and associated controlled environments — Part 3: Metrology and test methods.
1)
ISO 14698-1:— , Cleanrooms and associated controlled environments — Biocontamination control —
Part 1: General principles
1)
ISO 14698-2:— , Cleanrooms and associated controlled environments — Biocontamination control —
Part 2: Evaluation and interpretation of biocontamination data.
1)
ISO 14698-3:— , Cleanrooms and associated controlled environements — Biocontamination control —
Part 3: Measurement of the efficiency of processes of cleaning and/or disinfection of inert surfaces bearing
biocontaminated wet soiling or biofilms.
3 Terms and definitions
For the purposes of this part of ISO 14644, the terms and definitions given in ISO 14644-1 and the following apply.
3.1
changing room
room where people using a cleanroom may change into, or out of, cleanroom apparel
3.2
clean air device
stand-alone equipment for treating and distributing clean air to achieve defined environmental conditions
3.3
cleanliness
condition of a product, surface, device, gas, fluid, etc. with a defined level of contamination
NOTE Contamination can be particulate, non-particulate, biological, molecular or of other consistency.
3.4
commissioning
planned and documented series of inspections, adjustments and tests carried out systematically to set the
installation into correct technical operation as specified
3.5
contaminant
any particulate, molecular, non-particulate and biological entity that can adversely affect the product or process
3.6
non-unidirectional airflow
air distribution where the supply air entering the clean zone mixes with the internal air by means of induction
3.7
particle
minute piece of matter with defined physical boundaries
NOTE For classification purposes refer to ISO 14644-1.
3.8
pre-filter
air filter fitted upstream of another filter to reduce the challenge on that filter
1�
To be published.
2 © ISO 2001 – All rights reserved

3.9
process core
location at which the process and the interaction between the environment and the process occurs
3.10
start-up
act of preparing and bringing an installation into active service, including all systems
EXAMPLE Systems may include procedures, training requirements, infrastructure, support services, statutory under-
takings requirements.
3.11
unidirectional airflow
controlled airflow through the entire cross-section of a clean zone with a steady velocity and approximately parallel
streamlines
NOTE This type of airflow results in a directed transport of particles from the clean zone.
4 Requirements
4.1 The parameters listed in 4.2 to 4.18 shall be defined and agreed between purchaser and supplier:
NOTE In the requirements stated below, references are made to annexes A to H which are for information only.
4.2 The number, edition and date of publication of this part of ISO 14644 shall be given.
4.3 The role of other relevant parties to the project (e.g. consultants, designers, regulatory authorities, service
organizations) shall be established (see examples in annex C).
4.4 The general purpose for which the cleanroom is to be used, the operations to be carried out therein and any
constraint imposed by the operating requirements (see examples in annexes A, B and D).
4.5 The required airborne particulate cleanliness class or demands for cleanliness in accordance with the
relevant International Standard (ISO 14644-1, ISO 14698-1, ISO 14698-2 and ISO 14698-3) (see examples in
annex B).
4.6 The critical environmental parameters, including their specified set points, alert and action levels to be
measured to ensure compliance, together with the measurement methods to be used, including calibration
(ISO 14644-2 and ISO 14644-3) (see examples in annex F).
4.7 The contamination control concept, including installation, operating and performance criteria, to be used to
achieve the required cleanliness level (see examples in annex A).
4.8 The methods of measurement, control, monitoring and documentation required to meet the parameters
agreed (see examples in annexes C and F).
4.9 The entry or exit of equipment, apparatus, supplies and personnel required to support the installation (see
examples in annex D).
4.10 The specified occupancy states selected from "as-built", "at-rest" and "operational" under which the required
parameters shall be achieved and maintained including variations with time, and the methods of control (see
examples in annex C).
4.11 The layout and configuration of the installation (see examples in annex D).
4.12 Critical dimensions and mass restrictions, including those related to available space (see examples in
annex D).
4.13 The process and product requirements that affect the installation (see examples in annexes B and G).
4.14 The process equipment list with utility requirements (see examples in annexes D, E and H).
4.15 The maintenance requirements of the installation (see examples in annexes D and E).
4.16 The assignment of tasks for the preparation, approval, execution, supervision, documentation, statement of
criteria, basis of design, detailed design, construction, testing, commissioning and qualification (including the
performance and witnessing) of tests (see examples in annexes E and G).
4.17 The identification and evaluation of external environmental influences (see examples in annex H).
4.18 Additional information required by the particular application (see examples in annex H).
5 Planning and design
5.1 Planning procedure
5.1.1 A project plan shall be developed, in consultation with the user and all other involved parties, to define the
requirements of the products, the processes and the scope of the installation.
5.1.2 In order to determine the needs of an installation, a process equipment list shall be compiled, and shall
include the critical requirements for each piece of process equipment.
5.1.3 Diversity factors shall be defined, considering peak and average demand for each utility and environmental
control system.
NOTE A system may include multiple subsystems which require individual diversity-factor determination.
5.1.4 A contamination control concept shall be developed for each zone of an installation (see examples in
annex A).
5.1.5 The specifications as defined in clause 4 shall be reviewed and refined based on financial and timescale
requirements.
5.1.6 The project plan shall include the following elements:
a) design documentation with support calculations;
b) cost evaluation;
c) timescale evaluation;
d) an outline of anticipated project complications;
e) design options with records of advantages and disadvantages and any recommendations;
f) a review of maintenance requirements of the installation;
g) a review of the degree of flexibility to be included in the installation;
h) a review of the stand-by capacities to be included in the installation;
i) a review of the constructability of the design of the installation;
j) a quality plan.
4 © ISO 2001 – All rights reserved

The use of a quality system, such as the ISO 9000 family of international standards (e.g. ISO 9000 and
ISO 9001), should be considered, in conjunction with industry-specific quality assurance strategies.
5.1.7 The completed project plan shall be reviewed and agreed upon between purchaser and supplier.
5.2 Design
5.2.1 The design shall accommodate all of the relevant product and process requirements in conjunction with the
selected contamination control concept (see examples in annex A).
5.2.2 The purchaser and supplier shall formally accept the design in accordance with predetermined acceptance
criteria.
5.2.3 The design shall conform to an agreed list of requirements, such as building, environmental and safety
regulations, good manufacturing practice guidelines (e.g. ISO 14001 and ISO 14004).
The design should be reviewed at periodic stages of development, including final completion, to ensure compliance
with the specifications and the acceptance criteria.
6 Construction and start-up
6.1 Construction of an installation shall comply with the drawings and specifications.
6.2 Any changes required during the course of construction shall be checked for acceptance, approved and
documented prior to implementation of the change in accordance with a change control procedure.
6.3 Construction work, whether performed at a manufacturing location or in situ, shall observe the specific
contamination control requirements of the quality plan.
6.4 A clean construction protocol and cleaning procedures shall be developed as part of the quality plan and
enforced to achieve the specified contamination control requirements. Security and access control is essential to
maintain the clean construction protocol.
6.5 The cleaning methods and methods to determine and approve the achieved cleanliness shall be defined and
documented in the quality plan.
6.6 The cleaning of the air systems shall be specified and shall be carried out at assembly, before initial
operation and whenever rebuilding work, repair work and maintenance work are performed.
6.7 In the case of start-up of new installations or re-starting existing installations after repair or modification, final
cleaning of the cleanroom is necessary and provisions shall be made for the removal of adherent, imported or
released contamination.
6.8 Before commencing any operational activities, the complete and satisfactory function of the installation shall
be determined by tests carried out in accordance with clause 7.
NOTE In the case of packaged units, such as clean air devices, a manufacturer's certificate of compliance with the
requirements of this part of ISO 14644 may be sufficient, provided that the supplier is qualified (i.e. knowledgeable of or
competent in cleanroom requirements) and the risk of damage during transport, storage and installation can be controlled
adequately.
6.9 During acceptance testing, commissioning and initial operation, the personnel in charge of the installation
shall be trained. Testing, approval of the installation and training shall include all relevant practices for proper
cleanroom operation, maintenance and in-process control. The responsibility for providing training shall be defined.
When training is carried out, all relevant persons such as operators, maintenance and service personnel should be
included.
7 Testing and approval
7.1 General
During and upon completion of the construction of an installation, an agreed series of documented tests shall be
specified and undertaken prior to operational use of the installation. Annex C gives examples of the design, testing
and approval processes.
7.2 Construction approval
A systematic range of inspections, adjustments, measurements and tests shall be carried out to ensure that each
part of the installation complies with the design requirements.
7.3 Functional approval
A series of tests and measurements shall be carried out to determine that all parts of the installation operate
together to achieve the required conditions in the "as-built" or "at-rest" states.
7.4 Operational approval
A series of tests and measurements shall be carried out to determine that the complete installation achieves the
required "operational" performance with the specified process or activity functioning, and with the specified number
of personnel present working in the agreed manner.
8 Documentation
8.1 General
Details of a completed installation (including instrumentation calibration) and all operation and maintenance
procedures shall be documented. Documents shall be made readily available to all personnel responsible for start-
up, operation and maintenance of the installation.
Such personnel should fully understand the documentation.
8.2 Record of an installation
Details of the completed installation shall be provided and shall contain:
a) a description of the installation and its function;
b) a set of final and approved performance test data, derived from the tests carried out in accordance with
clause 7 of this part of ISO 14644, recording the values of all conditions defined in the specification for the
installation and achieved during the commissioning, testing and start-up procedures;
c) a set of drawings, diagrams (e.g. layout of wiring, piping and instrumentation) and specifications describing the
completed and approved "as-built" installation and its components;
d) a list of parts and equipment and any recommendation for stocking spare parts.
8.3 Operational instructions
Each installation or system shall be provided with a clear set of operating instructions. Such operating instructions
shall contain:
a) schedules of checks and inspections to be completed prior to the start-up of an installation;
6 © ISO 2001 – All rights reserved

b) schedules of the acceptance range of the critical performance parameters specified;
c) procedures to start and stop the installation under normal and failure mode situations;
d) procedures to be adopted in the event of alert or action levels being reached.
8.4 Instructions for performance monitoring
Performance-monitoring of an installation is essential to demonstrate satisfactory operation. Documentation shall
include:
a) test and measurement frequency;
b) description of test and measurement methods, (or reference to standards and guidelines);
c) action plan in the event of non-compliance;
d) frequency required for assembly, analysis and retention of performance data to enable trends to be analysed.
8.5 Maintenance instructions
Maintenance shall be implemented in accordance with a specified method and programme.
Maintenance and repairs shall be carried out during the construction, commissioning, testing, start-up and normal
operation of an installation. The following items shall be considered:
a) definition of safety procedures prior to carrying out maintenance or repairs;
b) specification of maintenance actions to be taken when the acceptance range of any critical performance
parameter is exceeded;
c) agreed definition of permitted adjustments;
d) methods of making permitted adjustments;
e) methods of checking and calibrating control, safety and monitoring devices;
f) requirements for checking and replacing all wearing parts (e.g. driving belts, bearings, filters);
g) specification for cleaning of the installation or components prior to, during and after maintenance work;
h) definition of actions, procedures and tests required after maintenance is completed;
i) inclusion of any user-specific or relevant regulatory authority requirements.
8.6 Maintenance record
A documented record of any maintenance carried out upon the installation during construction, commissioning and
start-up shall be maintained. The following items shall form part of the record:
a) definition of the maintenance tasks;
b) identification and approval of personnel undertaking the maintenance;
c) date of carrying out the maintenance;
d) a condition report prior to undertaking the maintenance;
e) a list of spare parts used;
f) a report upon completion of the maintenance.
8.7 Record of operation and maintenance training
A documented record of training shall be maintained. The following items shall form part of the record:
a) definition of the training content;
b) identification of personnel providing and receiving the training;
c) training date and duration;
d) a report upon each period of training as it is completed.
8 © ISO 2001 – All rights reserved

Annex A
(informative)
Control and segregation concepts
A.1 Contamination control zones
For economic, technical and operational reasons, clean zones are often enclosed or surrounded by further zones
of lower cleanliness classification. This can allow the zones with the highest cleanliness demands to be reduced to
the minimum size. Movement of material and personnel between adjacent clean zones gives rise to the risk of
contamination transfer, therefore special attention should be paid to the detailed layout and management of
material and personnel flow.
Figure A.1 illustrates an example of a contamination control concept. In this configuration, the clean zone would be
regarded as a more stringently controlled portion of the cleanroom.
Figure A.1 — Shell-like contamination control concept
A.2 Airflow patterns
A.2.1 Cleanroom airflow patterns can be categorized as either unidirectional or non-unidirectional. When a
combination of the two is used it is frequently called mixed airflow. Airflow patterns for cleanrooms of ISO Class 5
and cleaner in operation are often unidirectional, while non-unidirectional and mixed flow is typical for cleanrooms
of ISO Class 6 and less clean in operation.
A.2.2 Unidirectional airflow may be either vertical or horizontal (see Figure A.2). Both types of unidirectional
airflow rely upon a final filtered air supply and air return inlets which are nearly opposite one another in order to
maintain the airstream in as straight a flow pattern as possible. In both designs, the important design feature is the
ability to ensure that the airflow pattern is disrupted as little as possible at the process core.
In a working plane perpendicular to the clean airflow, all positions offer the same cleanliness level. Hence,
horizontally integrated or distributed processes require vertical airflow and vertically integrated processes require
horizontal airflow. Working positions immediately adjacent to the clean air supply offer optimal contamination
control conditions, because working positions downstream of these positions may be subject to particles generated
upstream. Personnel placement should be therefore downstream of clean processing.
A.2.3 In non-unidirectional airflow cleanrooms, air flows from filter outlets located in multiple positions distributed
across the inlet plane and is returned through remote locations. Filter outlets may be distributed at equal intervals
throughout the cleanroom or clean zone or grouped over the process cores. The location of filter outlets is
important for the cleanroom performance. The final filter location may be remote, but special precautions should be
taken to avoid contamination ingress between these filters and the cleanroom (e.g. monitoring of the surface
cleanliness and airtightness of ventilation ducts and supply air inlets to avoid induction of contamination as well as
the deployment of decontamination procedures). While return air locations in non-unidirectional airflow systems are
not as critical as those in unidirectional applications, care should be taken to distribute the returns, as is done with
the supplies, to minimize dead zones within the cleanroom.
A.2.4 Mixed-airflow cleanrooms combine both unidirectional and non-unidirectional airflow in the same room.
NOTE Some special designs are available that provide protection to specific working zones by other managed airflow
techniques.
Figure A.2 gives examples that illustrate the different airflow patterns in cleanrooms. (Thermal effects are not
considered.)
10 © ISO 2001 – All rights reserved

a) Unidirectional airflow
b) Non-unidirectional airflow
c) Mixed airflow
Key
1 Supply air
2 Return air
Figure A.2 — Airflow patterns in cleanrooms
A.3 Disturbance of unidirectional airflow
In unidirectional airflow cleanrooms, the design of physical obstacles such as the process equipment, and the
operating procedures, personnel movements and product handling, should consider basic aerodynamic
requirements to prevent serious turbulence in the vicinity of the contamination-sensitive activity. Appropriate
measures should be taken to avoid flow disturbances and cross-contamination between different work stations.
Figure A.3 shows the influence of physical obstacles (on the left) and appropriate measures for minimizing the
impact of these (on the right).
Flow obstacles causing Adjustments to equipment and behaviour
a flow disturbance to improve airflow
a) Improvement by arrangement
b) Improvement by structure
c) Improvement by personnel behaviour
d) Improvement by airflow concept
Key
1 Heat source
a
Local increase in air velocity.
Figure A.3 — Influence of personnel and objects on unidirectional airflow
12 © ISO 2001 – All rights reserved

A.4 Contamination control concepts
To select the proper technique for a given contamination control problem, Figures A.4 and A.5 show some different
contamination control concepts that may be considered.
The transfer of contaminants into a zone protecting a process and/or personnel can be prevented by using
aerodynamic measures, i.e. by arrangement and flow direction (Figure A.4), or by physical barriers, i.e. by both
active and passive isolation (Figure A.5), if any contact between product and operator/environment is to be
prevented.
If necessary, process exhaust should be treated to prevent contamination of outdoor environment.
Horizontal flow Vertical flow
a) Product protection
b) Personnel/environmental protection
c) Personnel/product/environmental protection
Key
1 Flow direction perpendicular to graphic plane
NOTE In particular cases (e.g. dry atmosphere, shielding and protecting gas or extreme temperatures), the gas flow routing
chosen should be adapted to the process.
Figure A.4 — Contamination control concepts using aerodynamic measures
Passive system Airflow/Active system
Key
1 Personnel safety zone
2 Product protection zone
Figure A.5 — Contamination control concepts using physical segregation for product and personnel
protection
A.5 Concepts to achieve segregation of cleanrooms and clean zones
A.5.1 General
A suite of cleanrooms can consist of multiple rooms with different requirements for contamination control. The
objective of the design can be to protect the product or process, or to contain the product, and in some cases a
combination of these requirements. In order to protect cleanrooms from contamination from adjacent less clean
spaces, the cleanroom should be maintained at a higher static pressure than the adjacent spaces, or alternatively a
controlling air velocity should be established across the leakage paths between the spaces flowing from the cleaner
to the less clean space.The converse can be applied to contain a hazard. In both cases, an impervious physical
barrier can be used as an alternative.
The quantity of make-up air should be sufficient for ventilation purposes and to compensate for the leakage of air
from the boundary of the cleanrooms or clean zones and any exhaust air for other purposes.
The following comparison of three basic concepts has been prepared to facilitate the selection of a suitable
cleanroom or clean zone segregation concept.
A.5.2 Displacement concept (low pressure differential, high airflow)
A low pressure differential can effectively separate clean and less clean adjacent zones, i.e. by means of a low
turbulent "displacement" airflow, e.g. larger than 0,2 m/s (see Figure A.6).
v >0,2m/s
air
Figure A.6 — Displacement concept
Displacement airflow velocity should be typically above 0,2 m/s, from the cleaner zones towards the less clean
zones. The necessary airflow velocity should be selected considering important conditions such as physical
obstacles, heat sources, exhausts and contamination sources.
14 © ISO 2001 – All rights reserved

A.5.3 Pressure differential concept (high pressure differential, low airflow)
A pressure differential exists across the barrier between the cleaner zone towards the less clean zone. A high
pressure differential between adjacent zones can be easily controlled but care is recommended to avoid
unacceptable turbulence (see Figure A.7).
The pressure differential should be of sufficient magnitude and stable to prevent reversal of airflow direction from
that intended. The pressure differential concept should be carefully considered, whether used alone or in
combination with other contamination control techniques and concepts.
The pressure differential between adjacent cleanrooms or clean zones of different cleanliness level should lie
typically in the range of 5 Pa to 20 Pa, to allow doors to be opened and to avoid unintended cross-flows due to
turbulence.
The static pressure between cleanrooms of different class, and cleanrooms and unclassified areas can be
established and maintained using various airflow balancing techniques. These include both active/automated and
passive/manual systems that are configured to adjust the relative quantities of air that are delivered and removed
from each space by the ducted air system, air transfer system and losses.
In situations when pressure differentials at the lower end of this range are accepted, special precautions should be
taken to ensure accurate measurement of separating flow or pressure and to prove the stability of the installation.
NOTE Flow visualization, either experimentally or by computation, can be used to demonstrate both the effectiveness of
the displacement flow concept and the pressure differential concept.
�p=5Pa to 20 Pa
Figure A.7 — High pressure differential concept
A.5.4 Physical barrier concept
This concept involves the use of an impervious barrier to prevent contamination transfer to a clean zone from a less
clean zone.
NOTE All three concepts can be applied in the healthcare products, semiconductor, food and other industries.
Annex B
(informative)
Classification examples
B.1 Healthcare products
For the manufacture of healthcare products, a frequently used correlation of typical manufacturing applications and
cleanroom classification levels is given (see Table B.1). At the process core, the sterile product is filled through an
aseptic assembly of components in a clean zone, controlled for particulate and microbiological contamination.
To access the process core, both the personnel and the process materials traverse several shells of increasing
cleanliness (decreasing particulate concentrations). Personnel moving between various zones of different levels of
cleanliness may change garments between zones, in accordance with the requirements of the zone that they are
entering. Materials that enter each zone should be treated in a method appropriate to the level to be entered to
remove particulate and/or microbiological contamination.
Table B.1 — Cleanroom examples for aseptic processing of healthcare products
Air cleanliness class Average,
Airflow Examples of
(ISO Class) airflow
b
type applications
a c
in operation velocity
m/s
d
U>0,2
5(atW 0,5�m) Aseptic processing
N or M na Other processing zones directly supporting
7(atW 0,5�m)
aseptic processing
N or M na Support zones of aseptic processing,
8(atW 0,5�m)
including controlled preparation zones
NOTE 1 Application-specific classification requirements should take into account other relevant regulations.
NOTE 2 na = not applicable
a
Occupancy states associated with the ISO Class should be defined and agreed in advance of establishing optimum
design conditions.
b
When airflow type is listed, it represents the airflow characteristics for cleanrooms of that class: U = unidirectional;
N = non-unidirectional; M = mixed (combination of U and N).
c
Average airflow velocity is the way that unidirectional airflow in cleanrooms is usually specified. The requirement on
unidirectional airflow velocity will depend on specific application factors such as temperature, and configuration of the
controlled space and the items to be protected. Displacement airflow velocity should be typically above 0,2 m/s.
d
Where operator protection is required to ensure safe handling of hazardous materials, the use of segregation concepts
(see examples in annex A) or appropriate safety cabinets and devices should be considered.
16 © ISO 2001 – All rights reserved

B.2 Microelectronics
In the microelectronics industry, the minimum device feature size or film thickness dictates the target level of
contamination control and the corresponding cleanliness class.
The cleanliness class with the lowest particle concentration is often selected with reference to the critical particle
size. The critical particle size (often assumed to be 1/10th of the minimum feature size) is used to help select the
required cleanliness classification for the cleanroom.
Determination of cleanroom or clean zone cleanliness for different process cores is based upon the probability of
contamination and the potential for device failure.
For example, photolithography is a process which involves exposure of wafers to the environment with a high
probability of contamination and also a very high potential for device failure when contamination occurs.
Accordingly, protection in microelectronics for this type of risk often involves the use of physical barriers which
protect process cores in order to lower particle concentrations or alter other process parameters (e.g. temperature,
humidity, pressure).
Work zones are zones where wafers or die are handled by people and/or automated handling equipment, and the
potential for contamination is high if the product is directly exposed to the environment. The most common
responses for the protection of the product within work zones involve unidirectional flow, minimizing occupancy and
production load per cubic meter of cleanroom, segregating personnel from exposed product(s) increasingly
including barrier techniques. Work zones are most commonly separated from adjacent, less critical zones, by
physical barriers and airflow.
Utility zones are zones where the non-operator interface portions of the wafer processing equipment are typically
located. In the utility zones it is typical that work in progress is not exposed to the environment. The utility zone of a
process core is usually adjacent to its corresponding work zone.
Service zones are zones where neither product nor process equipment are located, but service zones are sited
next to work or utility zones to help separate the cleaner zones from the less clean zone (see Table B.2).
B.3 Influence of cleanroom clothing
The number of personnel and the type of cleanroom clothing may require specific consideration with respect to particle
emission (see relevant parts of this International Standard, e.g. ISO 14644-5).
Table B.2 — Examples for microelectronic cleanrooms
Air cleanliness
Average, airflow Air changes
a
class
b c d
Examples of applications
Airflow type velocity per hour
(ISO C
...

NORME ISO
INTERNATIONALE 14644-4
Première édition
2001-04-01
Salles propres et environnements maîtrisés
apparentés —
Partie 4:
Conception, construction et mise en
fonctionnement
Cleanrooms and associated controlled environments —
Part 4: Design, construction and start-up
Numéro de référence
©
ISO 2001
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier peut
être imprimé ou visualisé, mais ne doit pas être modifiéà moins que l'ordinateur employéà cet effet ne bénéficie d'une licence autorisant
l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées acceptent de fait la
responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute responsabilité en la
matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la créationduprésent fichier PDF sont disponibles dans la rubrique General Info du
fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir l'exploitation de
ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation, veuillez en informer le
Secrétariat central à l'adresse donnée ci-dessous.
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque
forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l’ISO à
l’adresse ci-aprèsouducomité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 � CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.ch
Imprimé en Suisse
ii © ISO 2001 – Tous droits réservés

Sommaire
Avant-propos.iv
Introduction.v
1 Domaine d'application.1
2Références normatives .1
3Termesetdéfinitions.2
4 Exigences .3
5 Planification et conception.4
5.1 Procédure de planification.4
5.2 Études du projet.5
6 Construction et mise en fonctionnement.5
7 Essais et réception .6
7.1 Généralités .6
7.2 Réception de la construction .6
7.3 Réception fonctionnelle .6
7.4 Réception en activité.6
8 Documentation.7
8.1 Généralités .7
8.2 Documents de l'installation .7
8.3 Mode d'emploi opérationnel .7
8.4 Instructions pour la surveillance des performances .7
8.5 Mode d'emploi de la maintenance .8
8.6 Journal de maintenance.8
8.7 Journal de formation pour l’exploitation et la maintenance .9
Annexe A (informative) Principesdemaîtriseetdeséparation .10
Annexe B (informative) Exemples de classification .17
Annexe C (informative) Réception d'une salle propre.20
Annexe D (informative) Disposition d'une installation.24
Annexe E (informative) Construction et matériaux.29
Annexe F (informative) Maîtrise de l'ambiance des salles propres .34
Annexe G (informative) Maîtrisedelapropreté de l'air.37
Annexe H (informative) Spécification complémentaire des exigences devant faire l'objet d'un accord
entre l'acheteur/utilisateur et le concepteur/fournisseur .39
Bibliographie .50

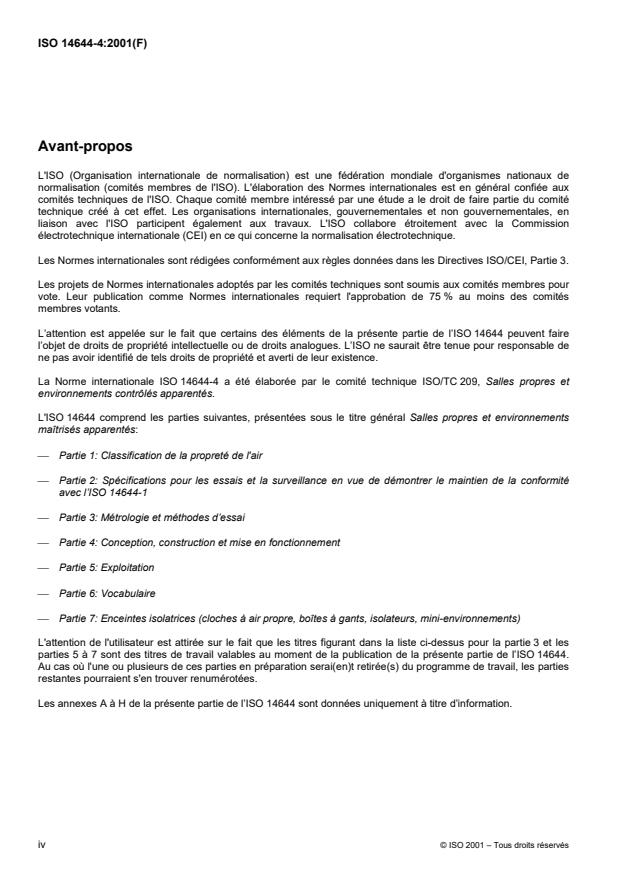

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiéeaux
comités techniques de l'ISO. Chaque comité membre intéressé par une étude aledroit de fairepartie ducomité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec la Commission
électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI, Partie 3.
Les projets de Normes internationales adoptés par les comités techniques sont soumis aux comités membres pour
vote. Leur publication comme Normes internationales requiert l'approbation de 75 % au moins des comités
membres votants.
L’attention est appelée sur le fait que certains des éléments delaprésente partie de l’ISO 14644 peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable de
ne pas avoir identifié de tels droits de propriété et averti de leur existence.
La Norme internationale ISO 14644-4 a étéélaborée par le comité technique ISO/TC 209, Salles propres et
environnements contrôlés apparentés.
L'ISO 14644 comprend les parties suivantes, présentées sous le titre général Salles propres et environnements
maîtrisés apparentés:
� Partie 1: Classification de la propreté de l'air
� Partie 2: Spécifications pour les essais et la surveillance en vue de démontrer le maintien de la conformité
avec l’ISO 14644-1
� Partie 3: Métrologie et méthodes d’essai
� Partie 4: Conception, construction et mise en fonctionnement
� Partie 5: Exploitation
� Partie 6: Vocabulaire
� Partie 7: Enceintes isolatrices (cloches à air propre, boîtes à gants, isolateurs, mini-environnements)
L'attention de l'utilisateur est attirée sur le fait que les titres figurant dans la liste ci-dessus pour la partie 3 et les
parties 5 à 7 sont des titres de travail valables au moment de la publication de la présente partie de l’ISO 14644.
Au cas où l'une ou plusieurs de ces parties en préparation serai(en)t retirée(s) du programme de travail, les parties
restantes pourraient s'en trouver renumérotées.
Les annexes A àHdelaprésente partie de l’ISO 14644 sont données uniquement à titre d’information.
iv © ISO 2001 – Tous droits réservés

Introduction
Les salles propres et environnements maîtrisés apparentés permettent la maîtrise de la contamination particulaire
de l'air, à des niveaux appropriés à la conduite d'activités sensibles à la contamination. Parmi les produits et
procédésqui bénéficient de cette maîtrise de la contamination aérienne figurent entre autres ceux que l’on trouve
dans des secteurs industriels tels que l'aérospatial, la microélectronique, la pharmacie, les dispositifs médicaux et
la santé.
La présente partie de l’ISO 14644 spécifie les exigences pour la conception et la construction d'installations de
salles propres. Elle s'adresse aux acheteurs, fournisseurs et concepteurs des installations de salles propres, et
comprend une liste indicative de paramètres importants de performance. Des conseils en matière de construction
sont proposés, accompagnés des exigences de mise en fonctionnement et de qualification. Les éléments de base
de la conception et de la construction, nécessaires pour assurer le maintien d'un fonctionnement satisfaisant, sont
identifiés par l'examen des aspects pertinents de l’exploitation et de la maintenance.
La présente partie de l’ISO 14644 fait partie d’une série de normes concernant les salles propres et des sujets
associés. Il convient de prendre en considération bien d’autres facteurs que la conception, la construction et la
mise en fonctionnement en vue de l’exploitation et de la maîtrise des salles propres et environnements maîtrisés
apparentés. Ces aspects sont traitésplus endétail dans d’autres Normes internationales élaborées par
l’ISO/TC 209.
NORME INTERNATIONALE ISO 14644-4:2001(F)
Salles propres et environnements maîtrisés apparentés
Partie4:
Conception, construction et mise en fonctionnement
1 Domaine d'application
La présente partie de l’ISO 14644 spécifie les exigences pour la conception et la construction d'installations de
salles propres, mais elle ne prescrit nullement les moyens spécifiques technologiques ni contractuels permettant
de satisfaire à ces exigences. Elle s'adresse aux acheteurs, fournisseurs et concepteurs des installations de salles
propres et comprend une liste indicative de paramètres importants de performance. Des conseils en matière de
construction sont proposés, accompagnés des exigences de mise en fonctionnement et de qualification. Les
éléments de base de la conception et de la construction, nécessaires pour assurer le maintien d'un fonctionnement
satisfaisant, sont identifiés par l'examen des aspects pertinents de l’exploitation et de la maintenance.
NOTE Des conseils complémentaires concernant les exigences ci-dessus sont fournis dans les annexes A à H. D'autres
parties de l’ISO 14644 sont susceptibles de fournir des renseignements complémentaires.
L’applicationdelaprésente partie de l’ISO 14644 est sujette aux limitations suivantes:
� les exigences de l'utilisateur sont représentées par l'acheteur ou le prescripteur;
� des procédésspécifiques qu'hébergera l'installation de salle propre ne sont pas spécifiés;
� les règlements de sécurité et de protection incendie ne font pas l'objet d'un examen particulier; il convient de
se conformer aux règlements nationaux ou locaux applicables;
� on ne tient compte des fluides pour le procédé et des servitudes de raccordement et alimentations des
systèmes que pour ce qui concerne le cheminement des réseaux entre, et à l'intérieur, des différentes zones
de propreté;
� en ce qui concerne la mise en service et la maintenance, il n'est tenu compte que des exigences spécifiques
aux salles propres.
2Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence qui y est faite,
constituent des dispositions valables pour la présente partie de l'ISO 14644. Pour les références datées, les
amendements ultérieurs ou les révisions de ces publications ne s’appliquent pas. Toutefois, les parties prenantes
aux accords fondés sur la présente partie de l'ISO 14644 sont invitées à rechercher la possibilité d'appliquer les
éditions les plus récentes des documents normatifs indiqués ci-après. Pour les références non datées, la dernière
édition du document normatif en référence s’applique. Les membres de l'ISO et de la CEI possèdent le registre des
Normes internationales en vigueur.
ISO 14644-1:1999, Salles propres et environnements maîtrisés apparentés — Partie 1: Classification de la
propreté de l'air.
ISO 14644-2:2000, Salles propres et environnements maîtrisés apparentés — Partie 2: Spécifications pour les
essais et la surveillance en vue de démontrer le maintien de la conformité avec l’ISO 14644-1.
1)
ISO 14644-3:— , Salles propres et environnements maîtrisés apparentés — Partie 3: Métrologie et méthodes
d’essai.
1)
ISO 14698-1:— , Salles propres et environnements maîtrisés apparentés — Maîtrise de la biocontamination —
Partie 1: Principes généraux.
1)
ISO 14698-2:— , Salles propres et environnements maîtrisés apparentés — Maîtrise de la biocontamination —
Partie 2: Évaluation et interprétation des données de biocontamination.
1)
ISO 14698-3:— , Salles propres et environnements maîtrisés apparentés — Maîtrisedelabiocontamination —
Partie 3: Mesurage de l'efficacité des procédés de nettoyage et/ou de désinfection de surfaces inertes portant des
souillures humides biocontaminées ou des biofilms.
3 Termes et définitions
Pour les besoins de la présente partie de l'ISO 14644, les termes et définitions donnés dans l’ISO 14644-1 ainsi
que les termes et définitions suivants s'appliquent.
3.1
vestiaire
local où les personnes utilisant une salle propre peuvent enfiler et retirer une tenue de salle propre
3.2
dispositif à air propre
équipement autonome traitant et distribuant de l'air propre en vue d'atteindre des conditions définies d'ambiance
3.3
propreté
condition d'un produit, d'une surface, d'un appareil, d'un gaz ou d'un fluide, etc. possédant un niveau défini de
contamination
NOTE La contamination peut être particulaire, non particulaire, biologique, moléculaire, ou de toute autre nature.
3.4
mise au point
série planifiée et documentéedecontrôles, de réglages et d’essais, effectuéedemanière systématique en vue de
mettre l’installation en fonctionnement technique conforme aux spécifications
3.5
contaminants
tout entité particulaire, moléculaire, non particulaire ou biologique susceptible de produire un effet indésirable sur le
produit ou procédé
3.6
flux d'air non unidirectionnel
régime de distribution d'air où l'air soufflé dans la zone propre se mélange à l'air déjà présent au moyen de
l'induction
1) À publier.
2 © ISO 2001 – Tous droits réservés

3.7
particule
élément minuscule de matière, possédant un périmètre physique défini
NOTE Pour des besoins de classification, se référer à l'ISO 14644-1.
3.8
préfiltre
filtre à air monté en amont d'un autre filtre afin de réduire la charge sur celui-ci
3.9
environnement du procédé
emplacement où se déroule le procédé,etoù alieul’interaction entre l’ambiance et le procédé
3.10
mise en fonctionnement
acte de préparer une installation et de la mettre en service effectif, en tenant compte de tous les systèmes
NOTE Les systèmes peuvent comprendre, par exemple, des procédures, des exigences de formation, des infrastructures,
des services de support, des exigences réglementaires.
3.11
flux d'air unidirectionnel
flux d'air maîtrisé traversant l'ensemble d'un plan de coupe d'une zone propre, possédant une vitesse régulière et
des filets à peu près parallèles
NOTE Cette configuration d’écoulement de l'air a pour effet l'évacuation directe des particules de la zone propre.
4 Exigences
4.1 Les paramètres détaillésen 4.2 à 4.18 doivent être définis et faire l'objet d'un accord entre l'acheteur et le
fournisseur.
NOTE Dans la liste d'exigences précisée ci-dessous, il est fait référence aux annexes A à H, lesquelles n'ont qu'une valeur
informative.
4.2 Le numéro, l’édition et la date de publication de la présente partie de l’ISO 14644 doivent être indiqués.
4.3 Le rôle d'autres parties prenantes éventuelles au projet (par exemple consultants, concepteurs, agences
réglementaires, prestataires de service) doit être établi (voir les exemples dans l’annexe C).
4.4 Les grandes lignes de l'emploi auquel la salle propre est destinée, les opérations devant se dérouler en son
intérieur, et toute contrainte qu'imposeraient les exigences de fonctionnement (voir les exemples dans les annexes
A, B, et D) doivent être précisées.
4.5 La classe de propreté particulaire exigée, ou les exigences de propreté selon les Normes internationales
pertinentes (ISO 14644-1, ISO 14698-1, ISO 14698-2, ISO 14698-3) (voir les exemples dans l’annexe B).
4.6 Les paramètres critiques d'ambiance, avec leur point de consigne et leurs niveaux d'alerte et d'action
spécifiéset à contrôler pour assurer la conformité, complétés des méthodes de mesure et des exigences
d’étalonnage à mettre en œuvre (ISO 14644-2, ISO 14644-3) (voir les exemples dans l’annexe F).
4.7 Le principe de maîtrise de la contamination à mettre en œuvre pour atteindre le niveau de propreté exigé,
avec les critères de fonctionnement et de performance de l'installation (voir les exemples dans l’annexe A).
4.8 Les méthodes de mesure, de maîtrise, de surveillance et de documentation nécessaires pour atteindre les
paramètres convenus (voir les exemples dans les annexes C et F).
4.9 Les besoins d'accèset d'évacuation du matériel, des équipements, des fournitures et du personnel
nécessaires au fonctionnement de l'installation (voir les exemples dans l’annexe D).
4.10 Les états d'occupation spécifiés, choisis parmi «après construction», «au repos» et «en activité», dans
lesquels les paramètres exigés seront atteints et maintenus, y compris les variations admises au cours du temps et
les méthodes de pilotage, doivent être précisés(voir lesexemplesdansl’annexe C).
4.11 La disposition et la configuration de l'installation (voir les exemples dans l’annexe D).
4.12 Les dimensions critiques et la masse maximale admise, y compris ceux concernant tout espace disponible
(voir les exemples dans l’annexe D).
4.13 Les exigences du procédé et du produit ayant un impact sur l'installation (voir les exemples dans les
annexes B et G).
4.14 La liste des équipements du procédé, avec leurs servitudes de raccordement et besoins d'alimentation (voir
les exemples dans les annexes D, E et H).
4.15 Les exigences de l'installation en matière de maintenance (voir les exemples dans les annexes D et E).
4.16 La répartition des tâches pour la préparation, l'agrément, la réalisation, la supervision, la documentation, le
cahier des charges, l'avant-projet, les études détaillées, la construction, les essais, la mise au point et la
qualification (y compris qui effectue les essais, éventuellement devant témoins) (voir les exemples dans les
annexes E et G).
4.17 L'identification et l'évaluation de l'importance des influences de l'environnement externe (voir les exemples
dans l’annexe H).
4.18 D'autres informations requises en raison de l'application considérée (voir les exemples dans l’annexe H).
5 Planification et conception
5.1 Procédure de planification
5.1.1 Un avant-projet doit être élaboré, en consultation avec l'utilisateur et avec tous les autres participants
éventuels,afindedéfinir les exigences des produits et des procédés, et ce que comprendra l'installation.
5.1.2 Afin de déterminer les besoins d'une installation, une liste des équipements nécessaires au procédé doit
être compilée. Elle doit comprendre les besoins critiques de chaque équipement.
5.1.3 Des facteurs de foisonnement doivent être définis, en tenant compte des besoins maximal et moyen pour
chaque alimentation et chaque système de maîtrise des rejets.
NOTE Un système peut comprendre de multiples sous-systèmes, chacun exigeant la détermination de son propre facteur
de foisonnement.
5.1.4 Un principe de maîtrise de la contamination doit être élaboré pour chaque zone d'une installation (voir les
exemples dans l’annexe A).
5.1.5 Le cahier des charges rédigé selonladéfinition de l’article 4 doit être revu et affinéà la lumière des
exigences financières et du calendrier.
5.1.6 L'avant-projet doit comprendre les éléments suivants:
a) la documentation des études, avec les éléments de calcul;
b) l'estimation des coûts;
4 © ISO 2001 – Tous droits réservés

c) l'estimation du calendrier;
d) un résumé des problèmes prévisibles dans le projet;
e) les options de conception, avec considération documentée des avantages et inconvénients, et toute
recommandation éventuelle;
f) une revue des besoins en maintenance de l'installation;
g) une revue du degré de souplesse exigé de l'installation;
h) une revue des puissances de réserve exigées de l'installation;
i) unerevuedelafacilité de réalisation de la construction de l'installation;
j) un plan qualité.
Il convient d'examiner l'utilité du recours à un système d'assurance qualité tel que la série des Normes
internationales ISO 9000 (par exemple ISO 9000 et ISO 9001) en complément des stratégies d'assurance qualité
propres à l’industrie en question.
5.1.7 Une fois achevé, l'avant-projet doit être revu et doit faire l'objet d'un accord entre l'acheteur et le
fournisseur.
5.2 Études du projet
5.2.1 Les études du projet doivent tenir compte de toutes les exigences pertinentes du produit et du procédé,
commeduprincipe demaîtrise de la contamination retenu (voir les exemples dans l’annexe A).
5.2.2 L'acheteur et le fournisseur doivent avaliser formellement la conception proposée en conformité avec des
critères d'acceptabilité formulésaupréalable.
5.2.3 La conception doit se conformer à une liste d'exigences ayant fait l'objet d'un accord. Ces exigences sont,
par exemple, des règlements relatifs au bâtiment, à la protection de l’environnement et à la sécurité, ou les lignes
directrices de bonnes pratiques de fabrication (par exemple ISO 14001 et ISO 14004).
Il convient d'effectuer des contrôles de la conception à des intervalles périodiques de son élaboration, y compris à
l'achèvement des études, pour assurer sa conformité avec les exigences spécifiées et avec les critères
d'acceptabilité.
6 Construction et mise en fonctionnement
6.1 La construction de l'installation doit être conforme aux plans et au cahier des charges.
6.2 Toute modification devant intervenir au cours de la construction doit être soumise à la vérification de sa
conformité, approuvée et documentée avant sa mise en œuvre, en conformité avec une procédure de maîtrise des
modifications.
6.3 Les travaux de construction doivent respecter les exigences spécifiques de maîtrisede lacontamination
prescrites au plan qualité, que ces travaux s'effectuent dans un atelier de fabrication ou sur site.
6.4 Un protocole de travaux propres et des procédures de nettoyage doivent être élaborés comme partie
intégrante du plan qualité,etleur respectdoit être assuré,envue d’ atteindre les exigences spécifiées de maîtrise
de la contamination. Un contrôle d'accèset de sécurité est essentiel pour assurer le respect du protocole de
construction propre.
6.5 Les méthodes de nettoyage et les méthodes à employer pour évaluer et approuver le niveau requis de
propreté doivent être définies et documentées dans le plan qualité.
6.6 Le nettoyage des réseaux de ventilation doit être spécifié, et effectué lors de l'assemblage, avant la mise en
fonctionnement, et chaque fois que des travaux de reconstruction, de réparation ou de maintenance sont effectués.
6.7 Dans le cas de la mise en fonctionnement d'installations neuves, ou de remise en fonctionnement
d'installations existantes, suite à des réparations ou à des modifications, un nettoyage ultime est nécessaire. Ce
nettoyage doit viser à enlever la contamination adhérant aux surfaces, celle importéedel'extérieur, et celle
délogée au cours des travaux.
6.8 Avant de commencer toute activité opérationnelle, le fonctionnement satisfaisant de l'ensemble de
l'installation doit être vérifié au moyen d'essais qui seront effectués conformément à l’article 7.
NOTE Dans le cas d'équipements livrésassemblésetemballés, tels les dispositifs à air propre, un certificat de conformité
aux exigences de la présentepartiedel’ISO 14644 peut suffire, à condition que le fournisseur soit qualifié (c’est-à-dire possède
une bonne connaissance ou compétenceenmatière des exigences des salles propres) et que le risque de dommages pouvant
se produire au cours du transport, de l’entreposage et de la mise en place puisse être maîtrisé de manière satisfaisante.
6.9 Lors des essais de réception, de la mise au point et de la mise en fonctionnement initiale, le personnel
chargé de l'installation doit recevoir une formation. Les essais, la qualification de l’installation et la formation
doivent comprendre toutes les pratiques pertinentes visant à assurer un bon fonctionnement de la salle propre, la
maintenance et la maîtrise du procédé. La responsabilité pour la fourniture d'une formation appropriéedoit être
définie.
Lorsqu’une formation est dispensée, il convient qu'elle le soit pour toute personne concernée, par exemple les
opérateurs et le personnel de maintenance et d'entretien.
7 Essais et réception
7.1 Généralités
Au cours de la construction d'une installation et à la fin des travaux, une série d'essais ayant fait l'objet d'un accord
doit être spécifiée et effectuée, et les résultats documentés, avant la mise en service de l'installation. L'annexe C
donne des exemples des processus de conception, d'essais et de réception.
7.2 Réception de la construction
Une série systématique de contrôles, de réglages, de mesurages et d'essais doit être effectuée, en vue d'assurer
la conformité de chaque élément de l'installation avec les exigences du cahier des charges.
7.3 Réception fonctionnelle
Une série d'essais et de mesurages doit être effectuéeen vue de vérifier que tous les éléments de l'installation
fonctionnent ensemble pour atteindre les conditions requises dans l'état d'occupation «après construction» ou
«au repos».
7.4 Réception en activité
Une série d'essais et de mesurages doit être effectuéeen vue de vérifier que l'installation entière atteint les
performances exigées «en activité», lors du fonctionnement du procédé ou de l'activité spécifié, avec l'effectif
spécifié travaillant selon le mode spécifié.
6 © ISO 2001 – Tous droits réservés

8 Documentation
8.1 Généralités
Les caractéristiques d'une installation complète (avec la trace de l’étalonnage des appareils) doivent être
documentées, ainsi que toutes les procédures opérationnelles et de maintenance. Ces documents doivent être mis
à la libre disposition de toutes les personnes chargées de la mise en fonctionnement, de l'exploitation et de
l'entretien de l'installation.
Il convient que ces personnes aient une bonne compréhension de la documentation.
8.2 Documents de l'installation
Un dossier réunissant les caractéristiques de l'ensemble de l'installation doit être fourni, et doit comprendre:
a) la description de l'installation et de sa fonction;
b) un dossier complet et définitif des données des essais de performance ayant fait l'objet d'une réception réussie
et visée, basée sur les essais effectués en conformité avec l’article 7 de la présente partie de l’ISO 14644; ces
données doivent consigner les valeurs de toutes les conditions définies dans le cahier des charges de
l'installation, et atteintes lors des procédures de réception, d'essais et de mise en fonctionnement;
c) un jeu de plans, de schémas (par exemple cheminement des câbles et des tuyaux et emplacement des
appareils) et les spécifications décrivant l'installation complète et tous ses composants dans l’état d’occupation
«après construction»;
d) une liste des pièces de rechange et des équipements, et une recommandation éventuelle concernant la tenue
d'un stock de pièces de première nécessité.
8.3 Mode d'emploi opérationnel
Chaque installation ou système doit être accompagné d'un mode d'emploi complet et compréhensible. Ce mode
d'emploi doit comprendre:
a) un programme des vérifications et des contrôles à effectuer avant la mise en fonctionnement de l'installation;
b) un tableau de la variation acceptable des paramètres critiques de performance spécifiés;
c) des procédures d'arrêtetderedémarrage de l'installation en mode normal et en cas de panne;
d) les procédures à adopter au cas où les niveaux d'action ou d'alerte seraient atteints.
8.4 Instructions pour la surveillance des performances
La surveillance des performances d'une installation est essentielle pour pouvoir démontrer un fonctionnement
satisfaisant. La documentation doit comprendre:
a) la fréquence des essais et des mesurages;
b) une description des méthodes d'essai et de mesurage (ou une référence à des normes et lignes directrices);
c) un plan d'action pour réagir à une non-conformitééventuelle;
d) la fréquence requise pour le recueil, l'analyse et l'archivage des données de performance, afin de permettre
l'analyse des tendances.
8.5 Mode d'emploi de la maintenance
La maintenance doit être effectuée selon une méthode et un programme spécifiés.
La maintenance et les réparations doivent être effectuées pendant la construction, la mise au point, les essais, la
mise en fonctionnement et l’exploitation normale d'une installation. Les éléments suivants doivent être pris en
compte:
a) la définition des procédures de sécurité,préalablement à l'engagement des travaux de maintenance ou de
réparation;
b) la spécification des actions de maintenance à entreprendre lorsqu'un paramètre critique de performance
dépasse la tolérance spécifiée;
c) la définition des réglages admissibles, ayant fait l'objet d'un accord;
d) les méthodes pour effectuer les réglages admissibles;
e) les méthodes de vérification et d’étalonnage des appareils de commande, de sécurité et de surveillance;
f) les exigences de contrôle et de remplacement de toute pièce d'usure (par exemple courroies de transmission,
roulements, filtres);
g) des spécifications de nettoyage de l'installation ou de ses composants avant, pendant et après des travaux de
maintenance;
h) la définition des actions, procédures et essais requis suite à l'achèvement de travaux de maintenance;
i) la mention de toute exigence spécifique de l'utilisateur, ou des organismes réglementaires.
8.6 Journal de maintenance
Un journal documenté de toute intervention de maintenance effectuée sur l'installation au cours de la construction,
de la mise au point et de la mise en fonctionnement doit être tenu. Le journal doit comprendre les éléments
suivants:
a) la définition des tâches de maintenance;
b) l'identification et l'autorisation du personnel chargé de la maintenance;
c) la date effective de l'intervention de maintenance;
d) un compte rendu de la condition avant l'intervention de maintenance;
e) une liste des pièces de rechange utilisées;
f) un rapport de fin d'intervention.
8 © ISO 2001 – Tous droits réservés

8.7 Journal de formation pour l’exploitation et la maintenance
Un journal documenté de la formation doit être tenu. Le journal doit comprendre les éléments suivants:
a) la définition du contenu de la formation;
b) l'identification du personnel chargé de dispenser la formation, et du personnel qui la reçoit;
c) la date de la formation et sa durée;
d) un compte rendu de chaque séance de formation, rempli dèsl’achèvement de celle-ci.
Annexe A
(informative)
Principes de maîtrise et de séparation
A.1 Zones à contamination maîtrisée
Pour des raisons économiques, techniques ou opérationnelles, les zones propres se trouvent souvent à l'intérieur,
ou entourées par, d’autres zones possédant une classification de propreté inférieure. Ceci peut permettre de
réduire au minimum l'envergure des zones où l'exigence de propreté est la plus élevée. Le mouvement des
matières et du personnel entre des zones propres voisines est à l'origine de risques de transfert de contamination.
Aussi convient-il de prêter une attention particulière au détail de la disposition des locaux et à la gestion des flux de
matières et de personnes.
La Figure A.1 présente une illustration graphique d'un exemple d'un principe de maîtrise de la contamination. Dans
cet exemple, la zone propre pourrait être considéréecomme étant une partie de la salle propre, ayant un niveau de
maîtrise plus exigeant.
Figure A.1 — Principe de maîtrise de la contamination par zones concentriques
10 © ISO 2001 – Tous droits réservés

A.2 Régimes d’écoulement de l’air
A.2.1 Les régimes d’écoulement de l'air des salles propres peuvent être caractériséscomme étant soit
unidirectionnels soit non unidirectionnels. On appelle souvent flux d'air mixte le recours à une combinaison des
deux. Les régimes d’écoulement de l’air dans des salles propres de classe ISO 5 ou plus propre en activité sont
souvent unidirectionnels, alors que l'on trouve typiquement des flux de type non unidirectionnel ou mixte dans des
salles de classe ISO 6 et moins propre en activité
A.2.2 Un flux d'air unidirectionnel peut s'écouler dans un sens soit vertical, soit horizontal (voir Figure A.2). Les
deux types de flux unidirectionnel font appel à un soufflage par des filtres terminaux et à des reprises situées à peu
près dans le même axe, afin que les filets d'air soient les plus rectilignes possibles. Dans les deux principes, le
point le plus important est la capacitéà assurer qu'il y ait le minimum de perturbation du flux d'air dans
l'environnement immédiat du procédé.
Dans un plan de travail perpendiculaire au flux d'air propre, toutes les positions procurent le même niveau de
propreté. Par conséquent, des procédésdistribuésou intégrés dans un axe horizontal exigent un flux d'air vertical,
et des procédésintégrés dans l'axe vertical exigent un flux d'air horizontal. Des postes de travail situés à proximité
immédiate du soufflage d'air propre procurent des conditions optimales de maîtrise de la contamination, étant
donné que des postes de travail situés en aval de ces postes-là peuvent être exposés à des particules générésen
amont. Il convient par conséquent de placer le personnel en aval du procédé propre.
A.2.3 Dans des salles propres à flux non unidirectionnel, l'air soufflé transite par des bouches de soufflage filtré
distribuées en de multiples points du plan d'entrée, pour être repris en des endroits éloignés. Les bouches de
soufflage filtré peuvent être distribuées de manière équidistante sur l'ensemble de la salle ou zone propre, ou
regroupées au-dessus des environnements du procédé. L'emplacement de bouches de soufflage filtré est
important pour les performances de la salle propre. Le filtre terminal peut être situé loin du plan d'entrée, mais il
convient alors de prendre des précautions particulières afin d'éviter toute introduction de contamination entre ce
filtre et la salle propre (par exemple surveiller l'état de propreté de surface et l'étanchéité des conduits et bouches
de soufflage afin d'éviter l'induction de contamination, et mettre en œuvre des procédures de décontamination).
Bien que l'emplacement des reprises d'air des systèmes à flux d'air non unidirectionnel soit moins critique que
dans les applications unidirectionnelles, il convient de distribuer les reprises avec autant de soin que pour les
bouches de soufflage, afin de réduire l'incidence de zones mortes à l'intérieur de la salle propre.
A.2.4 Les salles propres à flux d'air mixte réunissent des flux unidirectionnel et non unidirectionnel dans la même
salle.
NOTE Il existe des principes particuliers fournissant une protection spécifique de certaines zones au moyen d'autres
techniques de gestion des écoulements d’air.
La Figure A.2 donne des exemples illustrant les différents types de flux d'air des salles propres. (Les effets
thermiques ne sont pas pris en compte ici.)
A.3 Perturbation d'un flux d'air unidirectionnel
Dans des salles propres à flux d'air unidirectionnel, il convient que la conception des obstacles physiques, tels que
le matériel du procédé, ainsi que les procédures opératoires, les mouvements du personnel et la manipulation du
produit tiennent compte des exigences fondamentales de l'aérodynamique, afin d'éviter la formation de turbulences
nuisibles à proximité d'activités sensibles à la contamination. Il convient de prendre des mesures appropriées pour
éviter des perturbations de flux et une contamination croisée entre les différents postes de travail.
La Figure A.3 illustre l'influence d'obstacles physiques (à gauche) et des mesures appropriées à prendre afin de
réduire leur impact (à droite).
a) Flux d'air unidirectionnel
b) Flux d'air non unidirectionnel
c) Flux d'air mixte
Légende
1 Air soufflé
2 Air repris
Figure A.2 — Régimes d’écoulement de l’air en salle propre
12 © ISO 2001 – Tous droits réservés

Obstacles au flux, provoquant une Aménagements du matériel et du comportement afin
perturbation de l'écoulement d'améliorer l'écoulement de l'air
a) Amélioration par la disposition
b) Amélioration par la structure
c) Amélioration par le comportement du personnel
d) Amélioration par le principe de l'écoulement de l'air utilisé
Légende
1 Source de chaleur
a
Accélération localiséedelavitesse de l'air
Figure A.3 — Influence du personnel et des objets sur l'écoulement unidirectionnel de l'air
A.4 Principes de maîtrise delacontamination
Dans l'optique de la sélection de la technique appropriéeface à un problème donné de maîtrise de la
contamination, les Figures A.4 et A.5 illustrent divers principes de maîtrise de la contamination qui peuvent être
pris en considération.
Le transfert de contaminants dans la zone qui protège un procédé et/ou le personnel peut être empêché au moyen
de mesures aérodynamiques, c’est-à-dire par l'aménagement et le guidage du flux d'air (Figure A.4) ou par l'emploi
de barrières physiques, c'est-à-dire par l'isolation soit active soit passive (Figure A.5), s'il s'agit d'empêcher le
contact entre le produit et l'opérateur/l'environnement.
Le cas échéant, il convient de traiter l'extraction du procédé,afin d'empêcher la contamination de l'environnement
extérieur.
Flux d'air horizontal Flux d'air vertical
a) Protection du produit
b) Protection du personnel/de l'environnement
c) Protection du personnel/du produit/de l'environnement
Légende
1 Direction de l'écoulement perpendiculaire au plan du dessin
NOTE Dans des cas particuliers (par exemple atmosphère sèche, gaz protégés et canalisés, ou températures extrêmes), il
convient que le format d'écoulement des gaz sélectionné soit adapté au procédé.
Figure A.4 — Principes de maîtrise de la contamination par l'emploi de mesures aérodynamiques
Système passif Système actif (avec mouvement d'air)
Légende
1 Zone de sécurité du personnel
2 Zone de protection du produit
Figure A.5 — Principes de maîtrise de la contamination par l’emploi de la séparation physique pour la
protection du produit et la sécurité du personnel
14 © ISO 2001 – Tous droits réservés

A.5 Principes de réalisation d’une séparation entre des salles propres et zones propres
A.5.1 Généralités
Un ensemble de salles propres peut être constitué de plusieurs locaux, chacun ayant des exigences différentes en
matière de maîtrise de la contamination. L'objet principal de la conception peut êtresoit deprotéger le produit ou le
procédé, soit de confiner le produit, voire parfois une combinaison des deux. Afin de protéger des salles propres
d'une contamination éventuelle venant de zones voisines, de moindre propreté, il convient de maintenir dans ces
salles propres une surpression statique par rapport à la zone attenante, ou bien de maintenir une vitesse régulière
dans les plans de fuite de l’air allant de l’espace propre vers le moins propre. Il est possible de mettre en œuvre
ces techniques en sens inverse, quand il s’agit de maîtriser un danger. Dans les deux cas, il est possible
d’employer une barrière physique imperméable comme solution alternative.
Il convient que le débit d’air neuf permette de répondre aux exigences normales de la ventilation et de compenser
lesfuitesd’air en périphérie des salles ou zones propres, ainsi que toute extraction requise par d’autres
applications.
La comparaison des trois principes de base suivants est présentéeen vue de faciliter lasélectiond'unprincipe
approprié de séparation des salles ou zones propres.
A.5.2 Principe de déplacement d'air (différence de pression faible, débit élevé)
Une différence de pression faible peut séparer des zones voisines propres et moins propres au moyen d'un
écoulement à faible turbulence dit de déplacement d’air, dont la vitesse sera, par exemple, supérieure à 0,2 m/s
(voir Figure A.6).
v >0,2m/s
air
Figure A.6 — Principe de l’écoulement d'air dit de déplacement
Il convient généralement que la vitesse du flux de déplacement s’écoulant des zones propres vers celles de
moindre propreté soit supérieure à 0,2 m/s. Il convient de sélectionner la vitesse nécessaire en tenant compte de
conditions importantes telles que la présence d'obstacles physiques, de sources de chaleur, d'extractions et de
sources de contamination.
A.5.3 Principe de pression différentielle (différence de pression élevée, débit peu important)
Une différence de pression existe entre les deux côtés delabarrière qui sépare la zone plus propre de la zone
moins propre. Il est facile de maîtriser un différentiel élevé de pression entre des zones contiguës, mais il convient
de veilleràéviter l'incidence de turbulences inacceptables (voir Figure A.7).
�p=5Pa à 20 Pa
Figure A.7 — Principe de pression différentielle élevée
Il convient que la surpression soit suffisante, et stable, afin d'éviter le renversement de l'écoulement p
...
