ISO 5404:2011
(Main)Leather — Physical test methods — Determination of water resistance of heavy leathers
Leather — Physical test methods — Determination of water resistance of heavy leathers
ISO 5404:2011 specifies a method for determining the water resistance of heavy leathers. The method allows determination of the penetration time, water absorption, area of penetration and water penetration rate as required. It is applicable to all types of heavy leathers.
Cuir — Méthodes d'essais physiques — Détermination de la résistance à l'eau des cuirs épais
L'ISO 5404:2011 spécifie une méthode de détermination de la résistance à l'eau des cuirs épais. La méthode permet de déterminer le temps de pénétration, l'absorption d'eau, la surface et le taux de pénétration de l'eau requis. Elle est applicable à tous les types de cuirs épais.
General Information
Relations
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 5404
IULTCS/IUP
11
Second edition
2011-12-15
Leather — Physical test methods —
Determination of water resistance of
heavy leathers
Cuir — Méthodes d'essais physiques — Détermination de la résistance
à l'eau des cuirs épais
Reference number
ISO 5404:2011(E)
IULTCS/IUP 11:2011(E)
©
ISO 2011
---------------------- Page: 1 ----------------------
ISO 5404:2011(E)
IULTCS/IUP 11:2011(E)

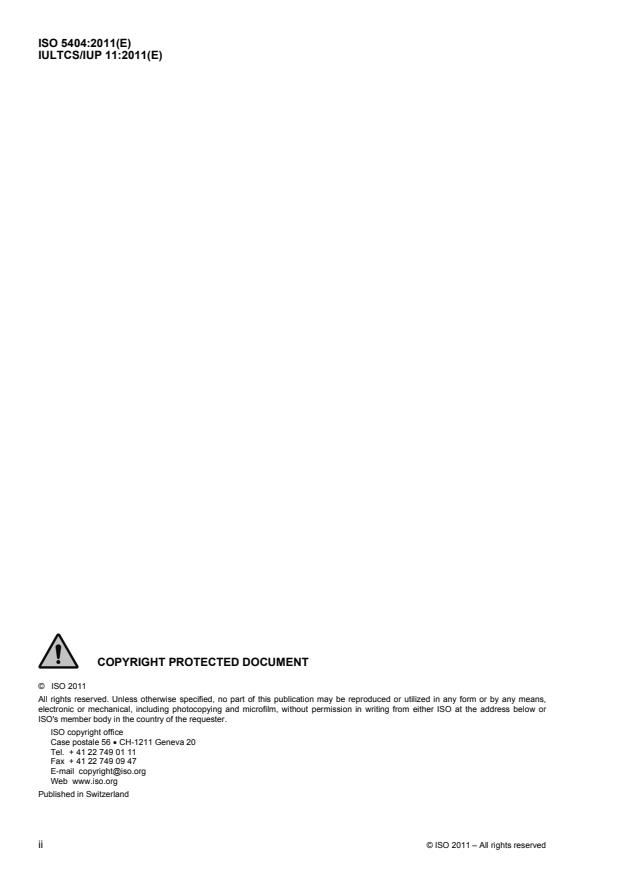

COPYRIGHT PROTECTED DOCUMENT
© ISO 2011
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2011 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 5404:2011(E)
IULTCS/IUP 11:2011(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 5404 was prepared by the European Committee for Standardization (CEN) Technical Committee
CEN/TC 289, Leather, in collaboration with the Physical Test Commission of the International Union of
Leather Technologists and Chemists Societies (IUP Commission, IULTCS), in accordance with the Agreement
on technical cooperation between ISO and CEN (Vienna Agreement).
IULTCS, originally formed in 1897, is a world-wide organization of professional leather societies to further the
advancement of leather science and technology. IULTCS has three Commissions, which are responsible for
establishing international methods for the sampling and testing of leather. ISO recognizes IULTCS as an
international standardizing body for the preparation of test methods for leather.
This second edition cancels and replaces the first edition (ISO 5404:2002), which has been technically revised
in the following clauses and subclauses: 5.1.2, 5.2, 5.3, 6.1, 7.1.5, 7.3, 7.4, 8 and 9.
© ISO 2011 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 5404:2011(E)
INTERNATIONAL STANDARD
IULTCS/IUP 11:2011(E)
Leather — Physical test methods — Determination of water
resistance of heavy leathers
1 Scope
This International Standard specifies a method for determining the water resistance of heavy leathers. The
method allows determination of the penetration time, water absorption, area of penetration and water
penetration rate as required. It is applicable to all types of heavy leathers.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 2418, Leather — Chemical, physical and mechanical and fastness tests — Sampling location
ISO 2419, Leather — Physical and mechanical tests — Sample preparation and conditioning
ISO 2589, Leather — Physical and mechanical tests — Determination of thickness
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
3.1
penetration time
duration of flexing which is just sufficient to cause water to cross from the wetted (grain) surface to the other
face of the test piece
NOTE The penetration time is expressed in minutes.
3.2
water absorption
gain in mass of the test piece due to water content during any period of the test
NOTE Water absorption is expressed as a percentage of the conditioned mass of the test piece prior to test.
3.3
area of penetration
sum of the areas where water has crossed from the wetted (grain) surface to the other face of the test piece
NOTE The area is expressed in square millimetres.
3.4
penetration rate
rate at which water is transmitted through the leather
NOTE The penetration rate is expressed in grams per square centimetre (of leather) per hour, based on the mass of
water transmitted in the 10 min period after the first penetration of water.
© ISO 2011 – All rights reserved 1
---------------------- Page: 4 ----------------------
ISO 5404:2011(E)
IULTCS/IUP 11:2011(E)
4 Principle
The test piece is continuously wetted on one surface and is flexed and compressed in the same manner as
the sole of a shoe during walking. This enables various aspects of heavy leather water resistance to be
measured with respect to time.
5 Apparatus
5.1 Test machine, including the items described in 5.1.1 to 5.1.7. The general arrangement of the test
machine is shown in Figure 1.
5.1.1 Roller (A), diameter 120 mm 2 mm and width at least 50 mm.
5.1.2 Platform (C), measuring 100 mm 1 mm 40 mm 1 mm, with a roughened upper surface and
sufficient perforations to keep the surface wet by a flow of water through the platform.
5.1.3 Clamp (D), to hold one short side of the test piece (B) in a horizontal position on the platform (C).
5.1.4 Clamp (E), to attach the other short side of the test piece to the roller, the attached side being parallel
to the axis of the roller. The clamp is held by a weak spring to maintain the sample under slight tension. The
positioning of clamps D and E shall ensure a total length of test piece on the platform of 100 mm 1 mm.
5.1.5 Water supply (F), through the platform (C) and a means of draining away excess water.
5.1.6 Means of moving the axis of the roller, using a crank motion along the horizontal line XY with an
amplitude of 100 mm 2 mm and a frequency of (20 1) cycles per minute about a point directly over the
mid-point of the test piece. The movement of the axis causes the roller to move backwards and forwards
along the test piece, raising one end and bending it to conform to the shape of the roller.
5.1.7 Means of pressing the platform, test piece and roller together with a force of 80 5 N.
A
X Y
D
E
B
C
F
Key
A roller
B test piece
C platform
D clamp
E clamp
F water supply
Figure 1 — General arrangement of test machine
2 © ISO 2011 – All rights reserved
---------------------- Page: 5 ----------------------
ISO 5404:2011(E)
IULTCS/IUP 11:2011(E)
5.2 Undyed cotton gauze, cut into rectangles of suitable dimension to be fixed on the platform.
5.3 Press knife, the inner wall of which is a rectangle of suitable length to be fixed in the clamps so that the
total length of the test piece on the platform is 100 mm 1 mm with a width of 40 mm 1 mm, as specified in
ISO 2419.
5.4 Thickness gauge, as specified in ISO 2589.
2 2
5.5 Absorbent cellulosic board, thickness 1,6 mm 0,1 mm and mass 1 200 g/m 300 g/m , cut into
rectangles of (105 mm 5 mm 60 mm 5 mm).
5.6 Abrasive paper, grade P120, as defined in the P-series grit size standard published by the Federation
of European Producers of Abrasive Products.
5.7 Balance, reading to 0,001 g.
5.8 Clock, reading to 1 s.
5.9 Flexible waterproof adhesive, for example polychloroprene, poly(vinyl chloride) or polyurethane.
5.10 Transparent overlay, minimum size 100 mm 40 mm, marked wi
...
NORME ISO
INTERNATIONALE 5404
IULTCS/IUP
11
Deuxième édition
2011-12-15
Cuir — Méthodes d'essais physiques —
Détermination de la résistance à l'eau des
cuirs épais
Leather — Physical test methods — Determination of water resistance
of heavy leathers
Numéro de référence
ISO 5404:2011(F)
IULTCS/IUP 11:2011(F)
©
ISO 2011
---------------------- Page: 1 ----------------------
ISO 5404:2011(F)
IULTCS/IUP 11:2011(F)

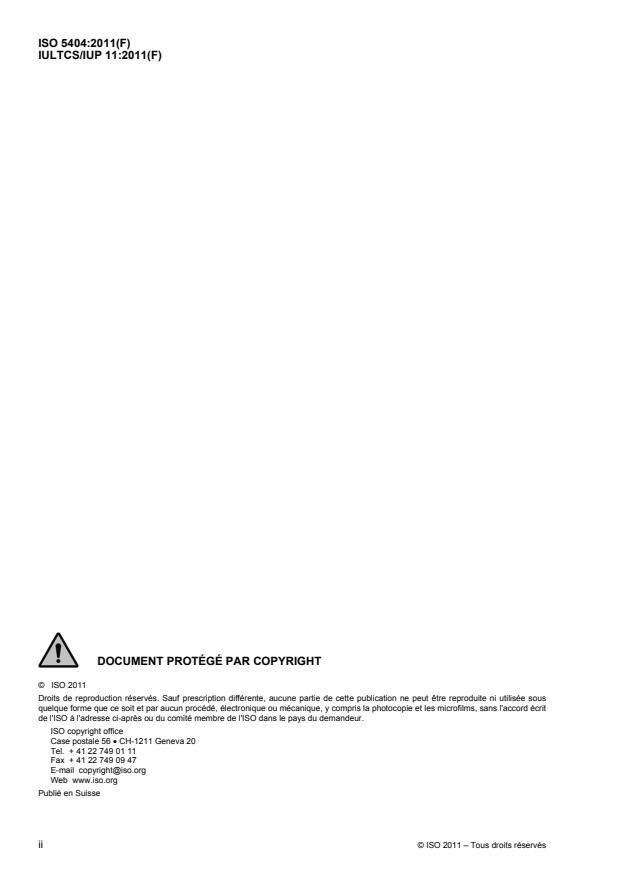

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2011
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2011 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 5404:2011(F)
IULTCS/IUP 11:2011(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 5404 a été élaborée par le comité technique CEN/TC 289, Cuir, du Comité européen de normalisation
(CEN), en collaboration avec la Commission des essais physiques de l'Union internationale des sociétés de
techniciens et chimistes du cuir (commission IUP, IULTCS), conformément à l'Accord de coopération
technique entre l'ISO et le CEN (Accord de Vienne).
L'IULTCS est une organisation mondiale de sociétés professionnelles des industries du cuir fondée en 1897
ayant pour mission de favoriser l'avancement des sciences et technologies du cuir. L'IULTCS a trois
commissions, qui sont responsables de l'établissement des méthodes internationales d'échantillonnage et
d'essai des cuirs. L'ISO reconnaît l'IULTCS en tant qu'organisme international à activités normatives pour
l'élaboration de méthodes d'essai relatives au cuir.
Cette deuxième édition annule et remplace la première édition (ISO 5404:2002), qui a fait l'objet d'une
révision technique dans les articles et paragraphes suivants: 5.1.2, 5.2, 5.3, 6.1, 7.1.5, 7.3, 7.4, 8 et 9.
© ISO 2011 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 5404:2011(F)
NORME INTERNATIONALE
IULTCS/IUP 11:2011(F)
Cuir — Méthodes d'essais physiques — Détermination de la
résistance à l'eau des cuirs épais
1 Domaine d'application
La présente Norme internationale spécifie une méthode de détermination de la résistance à l'eau des cuirs
épais. La méthode permet de déterminer le temps de pénétration, l'absorption d'eau, la surface et le taux de
pénétration de l'eau requis. Elle est applicable à tous les types de cuirs épais.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 2418, Cuir — Essais chimiques, physiques, mécaniques et de solidité — Emplacement de l'échantillonnage
ISO 2419, Cuir — Essais physiques et mécaniques — Préparation et conditionnement des échantillons
ISO 2589, Cuir — Essais physiques et mécaniques — Détermination de l'épaisseur
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
3.1
temps de pénétration
durée de pliage juste suffisante pour faire passer l'eau de la surface (de la fleur) mouillée sur l'autre face de
l'éprouvette
NOTE Le temps de pénétration est exprimé en minutes.
3.2
absorption d'eau
augmentation de la masse de l'éprouvette due à la quantité d'eau absorbée pendant la durée de l'essai
NOTE L'absorption d'eau est exprimée en pourcentage de la masse conditionnée de l'éprouvette avant l'essai.
3.3
surface de pénétration
somme des surfaces où l'eau est passée de la surface (de la fleur) mouillée à l'autre face de l'éprouvette
NOTE La surface de pénétration est exprimée en millimètres carrés.
3.4
taux de pénétration
vitesse à laquelle l'eau traverse le cuir
NOTE Le taux de pénétration est exprimé en grammes par centimètre carré (de cuir) par heure, sur la base de la
masse d'eau traversant le cuir dans les 10 min après la première pénétration de l'eau.
© ISO 2011 – Tous droits réservés 1
---------------------- Page: 4 ----------------------
ISO 5404:2011(F)
IULTCS/IUP 11:2011(F)
4 Principe
L'éprouvette est mouillée de façon continue sur une face, soumise à un pliage et comprimée de la même
manière que la semelle d'une chaussure pendant la marche. Cela permet de mesurer divers aspects de la
résistance à l'eau des cuirs épais en fonction du temps.
5 Appareillage
5.1 Machine d'essai, comprenant les éléments décrits en 5.1.1 à 5.1.7. La configuration générale de la
machine d'essai est représentée à la Figure 1.
5.1.1 Rouleau (A), de 120 mm 2 mm de diamètre et d'au moins 50 mm de large.
5.1.2 Plateforme (C), mesurant (100 mm 1 mm) (40 mm 1 mm), ayant une surface supérieure
rugueuse et suffisamment de perforations pour permettre de maintenir l'humidité de la surface par un
écoulement d'eau traversant la plateforme.
5.1.3 Mors (D), destiné à maintenir un des côtés courts de l'éprouvette (B) en position horizontale sur la
plateforme (C).
5.1.4 Mors (E), destiné à fixer l'autre côté court de l'éprouvette au rouleau, le côté fixé étant parallèle à
l'axe du rouleau. Le mors est retenu par un ressort lâche destiné à maintenir l'échantillon en légère tension.
Le positionnement des mors D et E doit assurer une longueur totale de l'éprouvette sur la plateforme de
100 mm 1 mm.
5.1.5 Alimentation en eau (F), à travers la plateforme (C) comprenant un dispositif d'évacuation de
l'excédent d'eau.
5.1.6 Dispositif de déplacement de l'axe du rouleau, mû à l'aide d'une manivelle, le long d'une ligne
horizontale XY, avec une amplitude de 100 mm 2 mm et à une fréquence de 20 1 cycles/min, en un point
situé juste au-dessus du point central de l'éprouvette. Le mouvement de l'axe fait reculer et avancer le rouleau
le long de l'éprouvette, en relevant et en courbant une extrémité pour l'adapter à la forme du rouleau.
5.1.7 Dispositif de compression simultanée de la plateforme, de l'éprouvette et du rouleau avec une
force de 80 5 N.
A
XY
D
E
B
C
F
Légende
A rouleau D mors
B éprouvette E mors
C plateforme F alimentation en eau
Figure 1 — Configuration générale de la machine d'essai
2 © ISO 2011 – Tous droits réservés
---------------------- Page: 5 ----------------------
ISO 5404:2011(F)
IULTCS/IUP 11:2011(F)
5.2 Gaze de coton écru, découpée en rectangles de dimensions appropriées pour être fixés sur la
plateforme.
5.3 Emporte-pièce, dont la paroi intérieure est un rectangle de longueur appropriée pour pouvoir être fixé
dans les mors de sorte que la longueur totale de l'éprouvette sur la plateforme soit de 100 mm 1 mm avec
une largeur de 40 mm 1 mm, comme spécifié dans l'ISO 2419.
5.4 Jauge d'épaisseur, spécifiée dans l'ISO 2589.
2 2
5.5 Carton cellulosique absorbant, de 1,6 mm 0,1 mm d'épaisseur et pesant 1 200 g/m 300 g/m ,
découpé en rectangles de (105 mm 5 mm) (60 mm 5 mm).
5.6 Papier abrasif, de grade P120, tel que défini dans la norme sur la taille du grain série P publiée par la
Fédération des producteurs européens de produits abrasifs.
5.7 Balance, pouvant être lue à 0,001 g près.
5.8 Chronomètre, pouvant être lu à 1 s près.
5.9 Adhésif souple étanche à l'eau, par exemple du polychloroprène, du poly(chlorure de vinyle) ou du
polyuréthane.
5.10 Cache transparent, présentant des dimensi
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
