ISO 1085:2016

Assembly tools for screws and nuts - Double-ended wrenches - Size pairing

ISO 1085:2016 specifies the size pairing of double-ended wrenches with unequal nominal widths across flats. NOTE The wrenches covered by this document are those identified in ISO 1703:2005 under reference nos. 1 1 01 02 0, 1 1 02 03 0, 1 1 02 04 0, 1 1 02 05 0, 1 1 02 06 0, 1 1 02 08 0.

Outils de manoeuvre pour vis et écrous — Clés doubles de serrage — Appariement des ouvertures

L'ISO 1085:2016 spécifie l'appariement des ouvertures de clés doubles de serrage avec des dimensions nominales des surplats inégales. NOTE Les clés couvertes par le présent document sont celles identifiées dans l'ISO 1703 sous les numéros de références 1 1 01 02 0, 1 1 02 03 0, 1 1 02 04 0, 1 1 02 05 0, 1 1 02 06 0, 1 1 02 08 0.

General Information

• Status: Published
• Publication Date: 07-Dec-2016
• ICS: 25.140.30 - Hand-operated tools
• Technical Committee: ISO/TC 29/SC 10 - Assembly tools for screws and nuts, pliers and nippers
• Drafting Committee: ISO/TC 29/SC 10 - Assembly tools for screws and nuts, pliers and nippers
• Current Stage: 9093 - International Standard confirmed
• Start Date: 19-Jul-2022
• Completion Date: 13-Dec-2025

Relations

• Revises: ISO 1085:1999 - Assembly tools for screws and nuts - Double-ended wrenches - Size pairing
• Effective Date: 11-Oct-2014

Overview

ISO 1085:2016 - Assembly tools for screws and nuts - Double-ended wrenches - Size pairing - defines the size pairings for double-ended wrenches with unequal nominal widths across flats. The fourth edition (2016) updates the list of paired sizes and adds the ISO 1703 reference numbers for the wrench types covered. The standard provides a definitive pairing table (Table 1) and illustrations of designations (s1 × s2) so manufacturers, purchasers and users can specify and identify double-ended wrenches consistently.

Key topics and requirements

• Scope: Applies to double-ended wrenches having two unequal nominal widths across flats. Wrench types are those identified under specific reference numbers in ISO 1703:2005.
• Size pairings: Table 1 lists standard pairings (examples range from small sizes such as 3.2 × 4 and 3.2 × 5.5 through larger combinations up to 55 × 60). Some pairings include dimensions not covered by ISO 272 for hexagon fasteners; these are indicated in the table.
• Designation: Figure 1 illustrates the conventional designations s1 and s2 for the two openings on a double-ended wrench.
• References to other standards: Nominal widths across flats refer to ISO 691 (wrench and socket opening tolerances). ISO 272 (hexagon product widths) and ISO 1703 (designation and nomenclature) are relevant background documents.
• No normative references or new definitions: The document contains no separate normative references or terms/definitions beyond direct table and illustration content.

Applications and users

ISO 1085:2016 is practical for:

• Tool manufacturers - to design and label double-ended wrench products with standardized pairings and to align product lines.
• Procurement and supply chain teams - to specify correct wrench pairings for purchase orders and reduce ambiguity in part numbers.
• Design and maintenance engineers - to select the correct wrench combinations for assemblies, maintenance kits and service tools.
• Quality and compliance departments - to verify that supplied tools conform to international pairing conventions.
• Tool set designers and retailers - to create compatible, compact sets that match common fastener sizes and reduce redundant SKUs.

Practical benefits include consistent identification, improved interchangeability, simplified inventory, and clearer specifications for assembly and maintenance operations.

Related standards

• ISO 1703:2005 - Designation and nomenclature for assembly tools (reference numbers used in ISO 1085).
• ISO 272 - Hexagon products - widths across flats (some values referenced or excluded).
• ISO 691 - Wrench and socket openings - tolerances for general use (nominal width/tolerance reference).

Keywords: ISO 1085:2016, double-ended wrenches, size pairing, assembly tools for screws and nuts, nominal width across flats, ISO 1703, ISO 272, ISO 691.

Standards Content (Sample)

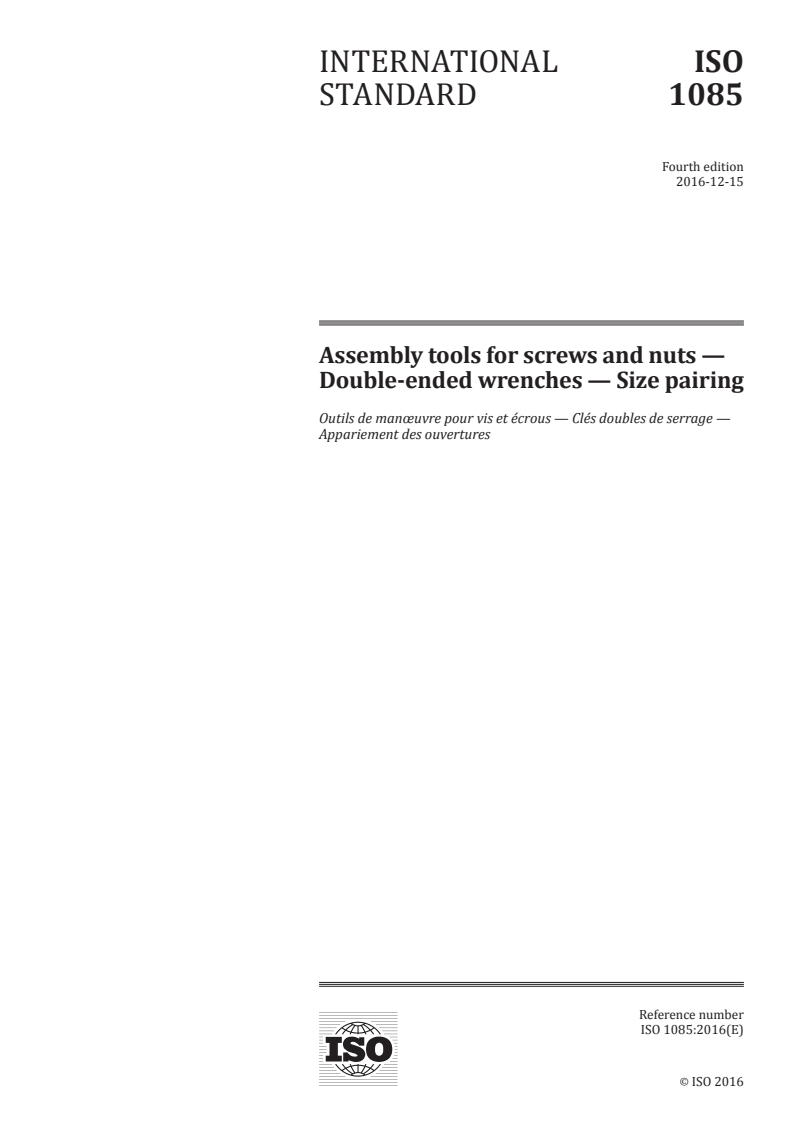

INTERNATIONAL ISO
STANDARD 1085
Fourth edition
2016-12-15
Assembly tools for screws and nuts —
Double-ended wrenches — Size pairing
Outils de manœuvre pour vis et écrous — Clés doubles de serrage —
Appariement des ouvertures
Reference number
©
ISO 2016
© ISO 2016, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. [phone]
Fax [phone]
[e-mail]
www.iso.org
ii © ISO 2016 – All rights reserved

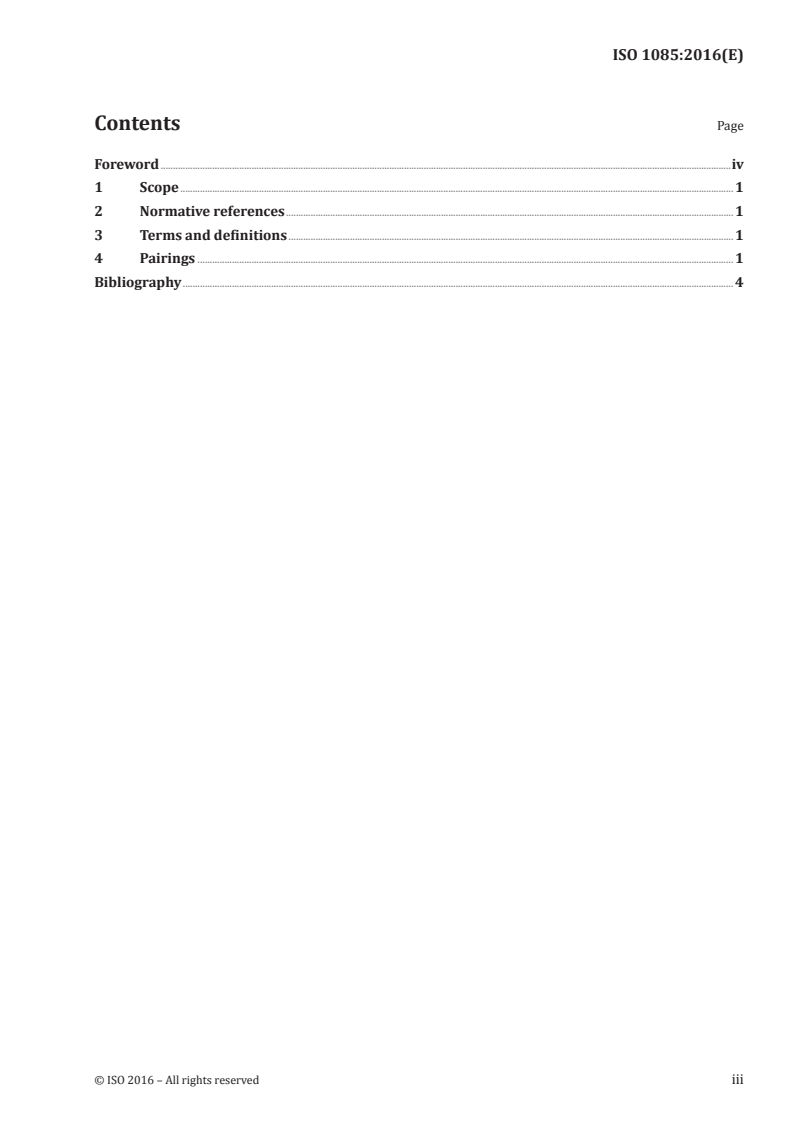

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Pairings . 1
Bibliography . 4

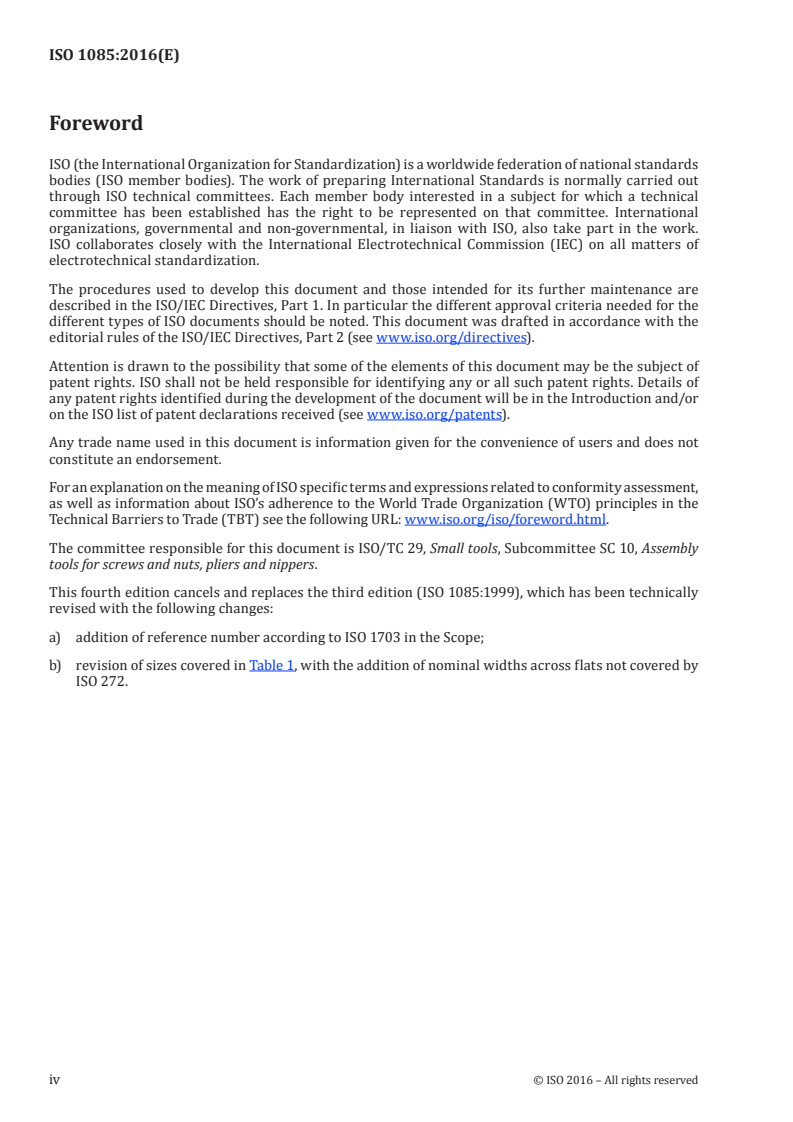

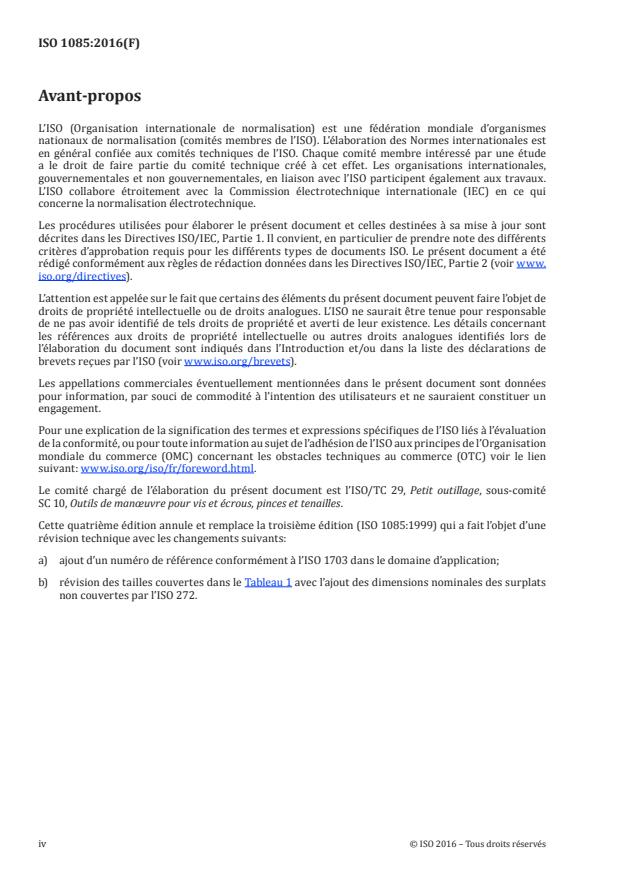

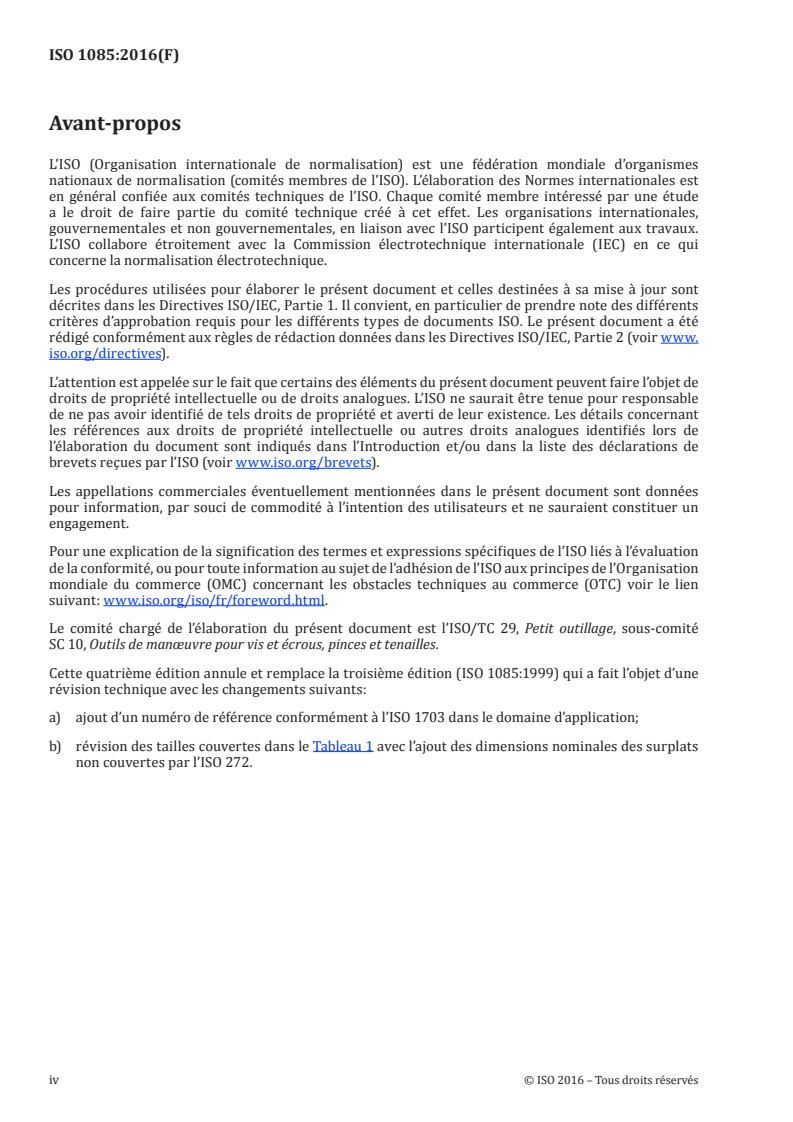

Foreword
