Standards Content (sample)

INTERNATIONAL ISO
STANDARD 6301-1
Fourth edition
2017-09
Pneumatic fluid power —
Compressed-air lubricators —
Part 1:
Main characteristics to be included
in supplier's literature and product-
marking requirements
Transmissions pneumatiques — Lubrificateurs pour air comprimé —
Partie 1: Principales caractéristiques à inclure dans la documentation
du fournisseur et exigences de marquage du produit
Reference number
ISO 6301-1:2017(E)
ISO 2017
---------------------- Page: 1 ----------------------
ISO 6301-1:2017(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2017, Published in Switzerland

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form

or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior

written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of

the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 6301-1:2017(E)
Contents Page

Foreword ........................................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Technical requirements ................................................................................................................................................................................ 2

4.1 General characteristics ..................................................................................................................................................................... 2

4.1.1 General dimensions ....................................................................................................................................................... 2

4.1.2 Port forms .............................................................................................................................................................................. 2

4.1.3 Rated pressure ................................................................................................................................................................... 3

4.1.4 Range of operating temperatures ..................................................................................................................... 4

4.2 Particular requirements .................................................................................................................................................................. 4

4.2.1 Pressure drop contingent on air flow rate ................................................................................................. 4

4.2.2 Lubricator type .................................................................................................................................................................. 5

4.2.3 Minimum operating flow rate ............................................................................................................................... 5

4.2.4 Lubricant reservoir capacity ................................................................................................................................. 5

4.2.5 Adjustment of lubricant flow ................................................................................................................................ 5

4.2.6 Filling ......................................................................................................................................................................................... 5

4.2.7 Materials of construction.......................................................................................................................................... 5

5 Operation and maintenance ..................................................................................................................................................................... 5

6 Marking .......................................................................................................................................................................................................................... 6

7 Identification statement (reference to this document) ..................................................................................................... 6

Annex A (informative) Thread lengths from ISO 1179-1 ................................................................................................................. 7

Bibliography ................................................................................................................................................................................................................................ 8

© ISO 2017 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 6301-1:2017(E)

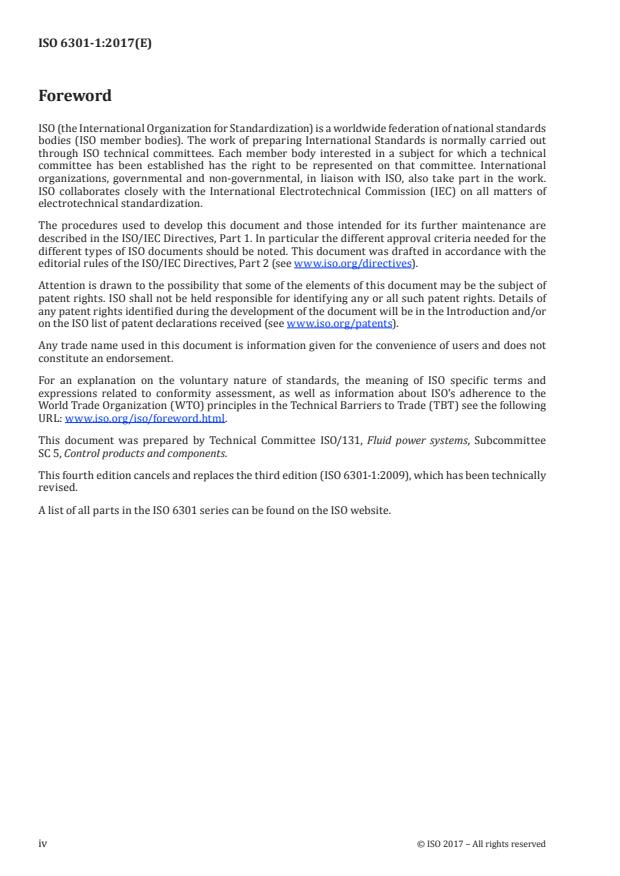

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www.iso.org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following

URL: www.iso.org/iso/foreword.html.

This document was prepared by Technical Committee ISO/131, Fluid power systems, Subcommittee

SC 5, Control products and components.

This fourth edition cancels and replaces the third edition (ISO 6301-1:2009), which has been technically

revised.
A list of all parts in the ISO 6301 series can be found on the ISO website.
iv © ISO 2017 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 6301-1:2017(E)
Introduction

In pneumatic fluid power systems, power is transmitted and controlled through air under pressure

within a circuit. Where lubrication of the air media is desired, compressed-air lubricators are

components designed to introduce the required quantity of lubricant into the air stream.

© ISO 2017 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 6301-1:2017(E)
Pneumatic fluid power — Compressed-air lubricators —
Part 1:
Main characteristics to be included in supplier's literature
and product-marking requirements
1 Scope

This document specifies which characteristics of compressed-air lubricators are to be included in the

supplier’s literature.
It also specifies product-marking requirements for lubricators.

This document is applicable to compressed-air lubricators constructed from light alloys (e.g.

aluminium), zinc die-cast alloys, brass, steel and plastic, with a maximum rated pressure of 1 600 kPa

(16 bar ) or less and a maximum rated temperature of 80 °C or less.
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 2944, Fluid power systems and components — Nominal pressures
ISO 5598, Fluid power systems and components — Vocabulary
ISO 6301-2:20
...

NORME ISO
INTERNATIONALE 6301-1
Quatrième édition
2017-09
Transmissions pneumatiques —
Lubrificateurs pour air comprimé —
Partie 1:
Principales caractéristiques à inclure
dans la documentation du fournisseur
et exigences de marquage du produit
Pneumatic fluid power — Compressed-air lubricators —
Part 1: Main characteristics to be included in supplier's literature and
product-marking requirements
Numéro de référence
ISO 6301-1:2017(F)
ISO 2017
---------------------- Page: 1 ----------------------
ISO 6301-1:2017(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2017, Publié en Suisse

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée

sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur

l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à

l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 6301-1:2017(F)
Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Domaine d'application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 1

4 Exigences techniques ....................................................................................................................................................................................... 2

4.1 Caractéristiques générales............................................................................................................................................................ 2

4.1.1 Dimensions générales ................................................................................................................................................. 2

4.1.2 Formes des orifices ........................................................................................................................................................ 2

4.1.3 Pression de fonctionnement .................................................................................................................................. 3

4.1.4 Plage de températures d'utilisation ................................................................................................................ 4

4.2 Exigences particulières .................................................................................................................................................................... 4

4.2.1 Perte de charge en fonction du débit d'air ................................................................................................ 4

4.2.2 Type de lubrificateur .................................................................................................................................................... 5

4.2.3 Débit minimal de fonctionnement .................................................................................................................... 5

4.2.4 Capacité du réservoir de lubrifiant .................................................................................................................. 5

4.2.5 Réglage du débit de lubrifiant .............................................................................................................................. 5

4.2.6 Remplissage ......................................................................................................................................................................... 5

4.2.7 Matériaux de construction ...................................................................................................................................... 5

5 Mise en service et maintenance ............................................................................................................................................................ 5

6 Marquage ...................................................................................................................................................................................................................... 6

7 Phrase d'identification (référence au présent document) .............................................................................................. 6

Annexe A (informative) Longueurs de filetage issues de l'ISO 1179-1 ............................................................................. 7

Bibliographie .............................................................................................................................................................................................................................. 8

© ISO 2017 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 6301-1:2017(F)

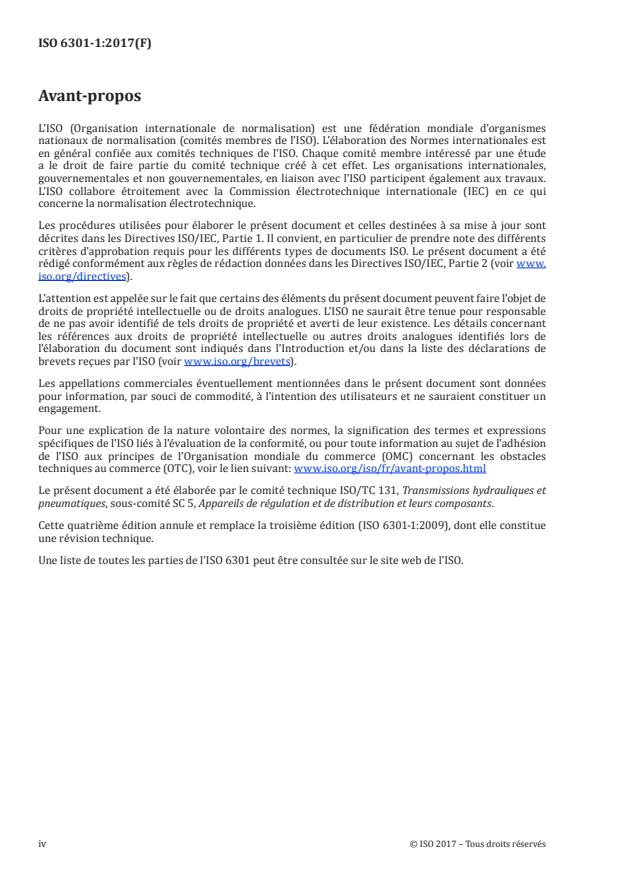

Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.

iso.org/directives).

L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de

brevets reçues par l'ISO (voir www.iso.org/brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion

de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir le lien suivant: www.iso.org/iso/fr/avant-propos.html

Le présent document a été élaborée par le comité technique ISO/TC 131, Transmissions hydrauliques et

pneumatiques, sous-comité SC 5, Appareils de régulation et de distribution et leurs composants.

Cette quatrième édition annule et remplace la troisième édition (ISO 6301-1:2009), dont elle constitue

une révision technique.

Une liste de toutes les parties de l’ISO 6301 peut être consultée sur le site web de l’ISO.

iv © ISO 2017 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 6301-1:2017(F)
Introduction

Dans les systèmes de transmission pneumatique, l'énergie est transmise et commandée par

l'intermédiaire d'air sous pression circulant dans un circuit. Lorsqu'une lubrification de l'air est

souhaitée, les lubrificateurs pour air comprimé sont des éléments conçus pour introduire dans

l’écoulement d'air la quantité de lubrifiant nécessaire.
© ISO 2017 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 6301-1:2017(F)
Transmissions pneumatiques — Lubrificateurs pour air
comprimé —
Partie 1:
Principales caractéristiques à inclure dans la
documentation du fournisseur et exigences de marquage
du produit
1 Domaine d'application

Le présent document spécifie les caractéristiques des lubrificateurs pour air comprimé à inclure dans

la documentation du fournisseur.
Elle spécifie également les exigences de marquage liées aux lubrificateurs.

Le présent document est applicable aux lubrificateurs pour air comprimé fabriqués à base d'alliages

légers (par exemple l’aluminium), d'alliages de zinc moulés, de laiton, d'acier et de plastique, avec une

pression maximale de fonctionnement inférieure ou égale à 1 600 kPa (16 bar ) et une température

maximale de fonctionnement inférieure ou égale à 80 °C.
2 Références normatives

Les documents suivants, en tout ou partie, sont référencés de façon normative dans le présent document

et sont indispensables à son application. Pour les références datées, seule l'édition citée s'applique.

Pour les références non datées, la dernière édition du document de référence s'applique (y compris les

éventuels amendements).
ISO 2944, Transmissions hydrauliques et pneumatiques — Pressions nominales
ISO 5598, Transmissions hydrauliques et pneumatiques — Vocabulaire

ISO 6301-2:2006, Transmissions pneumatiques — Lubrificateurs pour air comprimé — Partie 2: Méthodes

d'essai pour déterminer les principales caractéristiques à inclure dans la documentation du fournisseur

3 Termes et définitions

Pour les besoins du présent document, les termes et définitions suivants s’appliquent.

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultab
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
