ISO 19926-1:2019

Meteorology — Weather radar — Part 1: System performance and operation

ISO 19926-1:2019 specifies system performance of ground-based weather radar systems measuring the atmosphere using frequencies between 2 GHz and 10 GHz. These systems are suitable for the area-wide detection of precipitation and other meteorological targets at different altitudes. This document also describes ways to verify the different aspects of system performance, including infrastructure. ISO 19926-1:2019 is applicable to linear polarization parabolic radar systems, dual-polarization and single-polarization radars. It does not apply to fan-beam radars [narrow in azimuth (AZ) and broad in elevation (EL)], including marine and aeronautical surveillance radars, which are used for, but are not primarily designed for, weather applications. Phased-array radars with electronically formed and steered beams, including multi-beam, with non-circular off-bore sight patterns, are new and insufficient performance information is available. ISO 19926-1:2019 does not describe weather radar technology and its applications. Weather radar systems can be used for applications such as quantitative precipitation estimation (QPE), the classification of hydrometeors (e.g. hail), the estimation of wind speeds and the detection and surveillance of severe meteorological phenomena (e.g. microburst, tornado). Some of these applications have particular requirements for the positioning of the radar system or need specific measurement strategies. However, the procedures for calibration and maintenance described in this document apply here as well. ISO 19926-1:2019 addresses manufacturers and radar operators.

Météorologie — Radars météorologiques — Partie 1: Performance et fonctionnement des systèmes

L'ISO 19926-1 :2019 décrit les performances des systèmes radar météorologiques au sol qui réalisent des mesurages dans l'atmosphère à des fréquences comprises entre 2 GHz et 10 GHz. Ces systèmes conviennent pour la détection des précipitations et d'autres cibles météorologiques à différentes altitudes, sur une zone étendue. Le présent document décrit également des méthodes pour contrôler les différents aspects de performance des systèmes, infrastructure incluse. L'ISO 19926-1 :2019 s'applique aux systèmes radar paraboliques à polarisation linéaire et aux radars à polarisation simple et double. Il ne s'applique pas aux radars à faisceaux en éventail [étroits en azimut (AZ) et larges en élévation (EL)] qui incluent les radars de surveillance maritime et aéronautique qui, bien que non conçus à cette fin, sont utilisés pour des applications météorologiques. Les radars à antenne réseau à commande de phase, qui utilisent des faisceaux dirigés et formés par voie électronique, y compris des faisceaux multiples, avec des diagrammes désaxés non circulaires, sont récents et les données disponibles sur leurs performances sont insuffisantes. L'ISO 19926-1 :2019 ne décrit ni la technologie des radars météorologiques ni leurs applications. Les systèmes radar météorologiques peuvent être utilisés pour des applications telles que l'évaluation quantitative des précipitations (QPE), la classification des hydrométéores (grêle, par exemple), l'estimation des vitesses de vent et la détection et la surveillance des phénomènes météorologiques extrêmes (microrafales ou tornades, par exemple). Certaines de ces applications ont des exigences particulières quant au positionnement du système radar ou nécessitent des stratégies de mesure spécifiques. Cependant, les modes opératoires d'étalonnage et d'entretien décrits dans le présent document s'y appliquent également. L'ISO 19926-1 :2019 est destiné aux fabricants et aux opérateurs de radars.

General Information

• Status: Published
• Publication Date: 21-Feb-2019
• ICS: 07.060 - Geology. Meteorology. Hydrology
• Technical Committee: ISO/TC 146/SC 5 - Meteorology
• Drafting Committee: ISO/TC 146/SC 5/WG 7 - Weather radar
• Current Stage: 6060 - International Standard published
• Due Date: 03-Jul-2018
• Completion Date: 22-Feb-2019

Relations

• Consolidated By: ISO/ASTM 52942:2020 - Additive manufacturing — Qualification principles — Qualifying machine operators of laser metal powder bed fusion machines and equipment used in aerospace applications
• Effective Date: 06-Jun-2022

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 19926-1
First edition
2019-02
Meteorology — Weather radar —
Part 1:
System performance and
operation

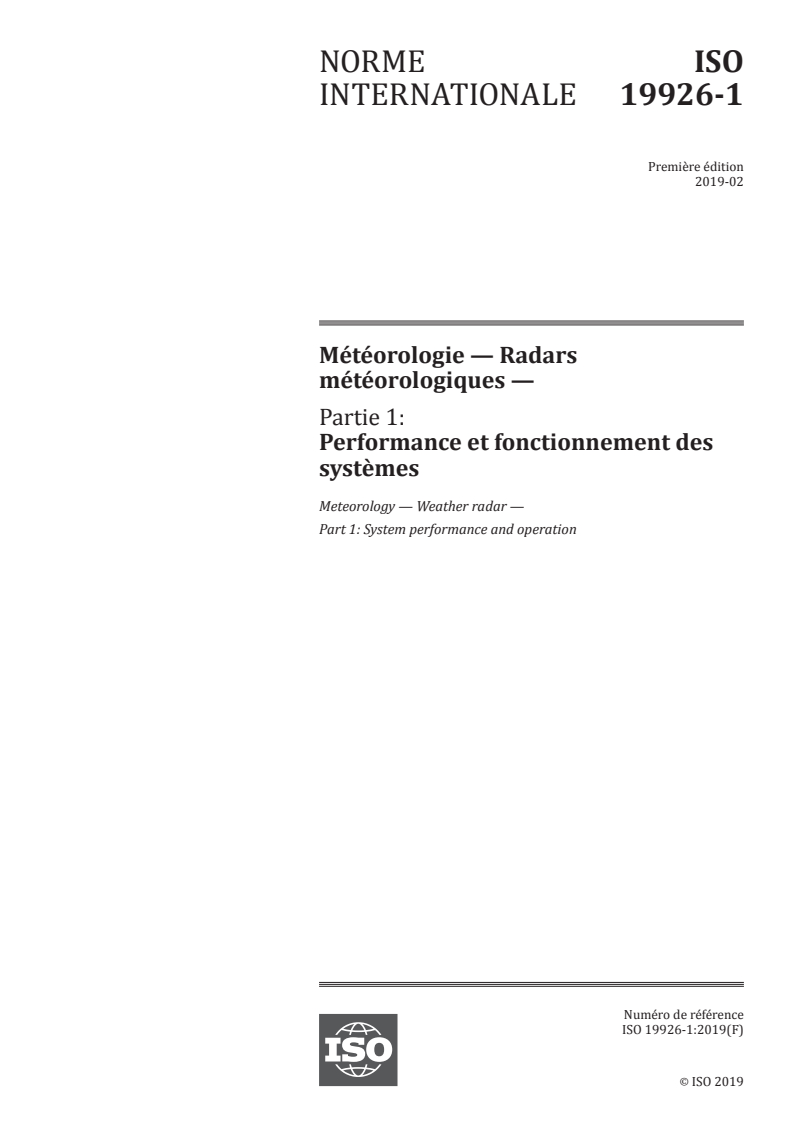

Météorologie — Radars météorologiques —
Partie 1: Performance et fonctionnement des systèmes
Reference number
ISO 19926-1:2019(E)
ISO 2019
---------------------- Page: 1 ----------------------
ISO 19926-1:2019(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2019

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Fax: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 19926-1:2019(E)

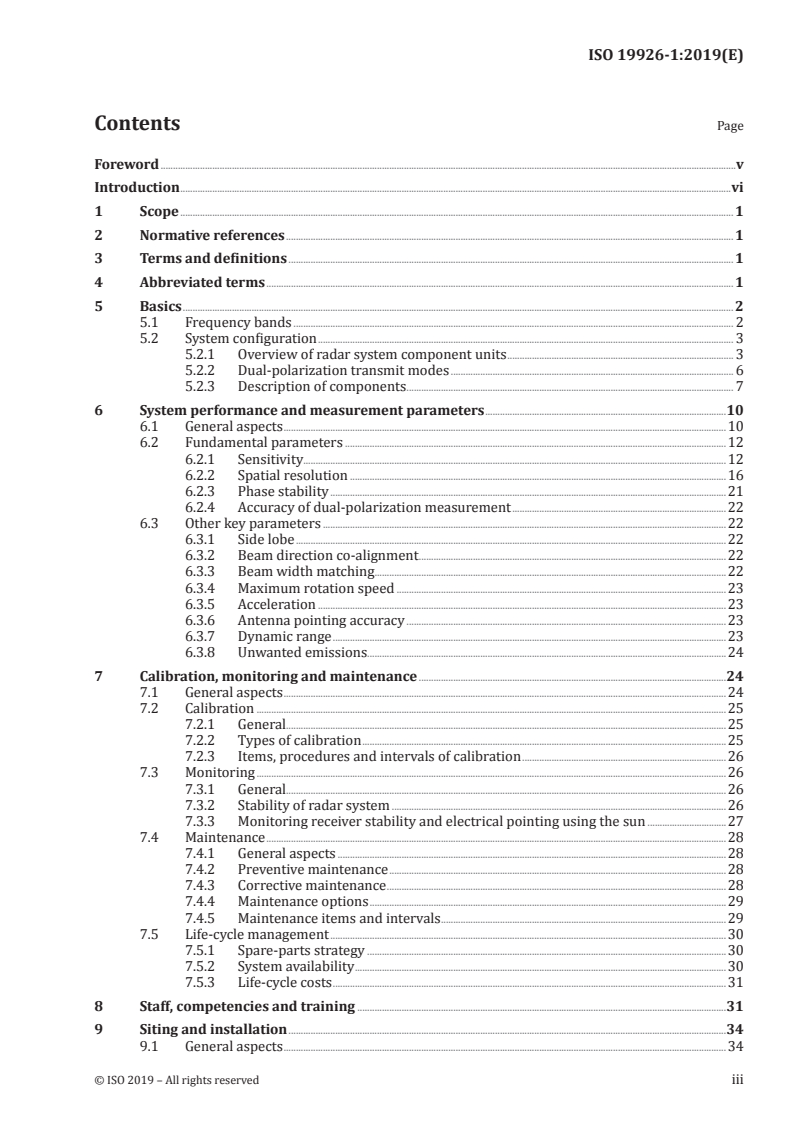

Contents Page

Foreword ..........................................................................................................................................................................................................................................v

Introduction ................................................................................................................................................................................................................................vi

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Abbreviated terms .............................................................................................................................................................................................. 1

5 Basics ................................................................................................................................................................................................................................ 2

5.1 Frequency bands ................................................................................................................................................................................... 2

5.2 System configuration ......................................................................................................................................................................... 3

5.2.1 Overview of radar system component units ............................................................................................ 3

5.2.2 Dual-polarization transmit modes ................................................................................................................... 6

5.2.3 Description of components ..................................................................................................................................... 7

6 System performance and measurement parameters ..................................................................................................10

6.1 General aspects ....................................................................................................................................................................................10

6.2 Fundamental parameters ...........................................................................................................................................................12

6.2.1 Sensitivity .................. .................................................... ......................................................................................................12

6.2.2 Spatial resolution .........................................................................................................................................................16

6.2.3 Phase stability .................................................................................................................................................................21

6.2.4 Accuracy of dual-polarization measurement .......................................................................................22

6.3 Other key parameters ....................................................................................................................................................................22

6.3.1 Side lobe ...............................................................................................................................................................................22

6.3.2 Beam direction co-alignment .............................................................................................................................22

6.3.3 Beam width matching ........................................................................................................................................... ....22

6.3.4 Maximum rotation speed ......................................................................................................................................23

6.3.5 Acceleration ......................................................................................................................................................................23

6.3.6 Antenna pointing accuracy ..................................................................................................................................23

6.3.7 Dynamic range ................................................................................................................................................................23

6.3.8 Unwanted emissions..................................................................................................................................................24

7 Calibration, monitoring and maintenance .............................................................................................................................24

7.1 General aspects ....................................................................................................................................................................................24

7.2 Calibration ...............................................................................................................................................................................................25

7.2.1 General...................................................................................................................................................................................25

7.2.2 Types of calibration ....................................................................................................................................................25

7.2.3 Items, procedures and intervals of calibration ...................................................................................26

7.3 Monitoring ...............................................................................................................................................................................................26

7.3.1 General...................................................................................................................................................................................26

7.3.2 Stability of radar system ........................................................................................................................................26

7.3.3 Monitoring receiver stability and electrical pointing using the sun ................................27

7.4 Maintenance ...........................................................................................................................................................................................28

7.4.1 General aspects ..............................................................................................................................................................28

7.4.2 Preventive maintenance .........................................................................................................................................28

7.4.3 Corrective maintenance ..........................................................................................................................................28

7.4.4 Maintenance options .................................................................................................................................................29

7.4.5 Maintenance items and intervals ....................................................................................................................29

7.5 Life-cycle management .................................................................................................................................................................30

7.5.1 Spare-parts strategy ..................................................................................................................................................30

7.5.2 System availability .......................................................................................................................................................30

7.5.3 Life-cycle costs ................................................................................................................................................................31

8 Staff, competencies and training ......................................................................................................................................................31

9 Siting and installation ..................................................................................................................................................................................34

9.1 General aspects ....................................................................................................................................................................................34

© ISO 2019 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 19926-1:2019(E)

9.2 Selection and preparation of a radar site ......................................................................................................................34

9.3 Supporting infrastructure ..........................................................................................................................................................35

9.4 Coverage ....................................................................................................................................................................................................36

9.5 Visibility and interferences .......................................................................................................................................................37

Annex A (normative) System performance parameter measurement ...........................................................................38

Annex B (informative) Sample radar specifications..........................................................................................................................79

Annex C (informative) Recording of measurement results ........................................................................................................81

Annex D (informative) Recommended maintenance and calibration actions .......................................................85

Annex E (informative) Radar data exchange .............................................................................................................................................88

Annex F (informative) Other radar systems ..............................................................................................................................................89

Bibliography .............................................................................................................................................................................................................................92

iv © ISO 2019 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 19926-1:2019(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso

.org/iso/foreword .html.

This document was prepared by Technical Committee ISO/TC 146, Air quality, Subcommittee SC 5,

Meteorology, and by the World Meteorological Organization (WMO) as a common ISO/WMO Standard

under the Agreement on Working Arrangements signed between the WMO and ISO in 2008.

A list of all parts in the ISO 19926 series can be found on the ISO website.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/members .html.
© ISO 2019 – All rights reserved v
---------------------- Page: 5 ----------------------
ISO 19926-1:2019(E)
Introduction

The rapid development of weather radar occurred just before and during the Second World War.

Initially, radar was demonstrated at long (10 m to 50 m) wavelengths, but quickly moved to shorter

wavelengths (3 cm and 10 cm) with the requirement for, and development of, compact and high-power

transmitters. C-band (5 cm) wavelengths were available in the late 1950s. The first operational Doppler

radars appeared in the mid-1980s, with demonstration of the technology’s application in operations

and the availability of high-speed, affordable processors and efficient software codes. The adoption of

dual-polarization capability for operational radars followed in the mid to late 1990s.

Radars provide localized, highly detailed, timely and three-dimensional sensing and observing

capability that no other meteorological monitoring system can provide. They are able to measure

variations in precipitation rates at a resolution of a few square kilometres or better and at time cycles

of the order of a few minutes. They provide the capability to monitor rapidly evolving weather events,

which is critical for the provision of early warnings of severe and hazardous weather. This includes

heavy rain, hail, strong winds (e.g. tornadoes and tropical cyclones) and wind shear; the conditions that

have the highest impact on society of all the weather elements. Doppler and dual-polarization radars

are able to resolve the high variability of wind and precipitation types, and even see insects or clear air

turbulence used to predict the onset of thunderstorms and for measuring vertical wind profiles. Dual

polarization is also used for quality assurance and to improve precipitation estimates.

With high speed telecommunications and data processing, radar systems are now networked to better

monitor large-scale weather phenomena, such as tropical cyclones and major extra-tropical storms

(both in summer and winter). The data derived from the networking of radars can provide longer

lead times (from 60 min to 90 min to several hours) for early warnings. Numerical weather prediction

systems have also now advanced and the assimilation of continental-scale radar-derived precipitation

data into global models can significantly improve the 4-day to 5-day precipitation forecasts of

neighbouring areas and continents.

The provision of homogeneous, high-quality data starts with the installation and use of appropriate

radar technology for the local weather environment and conditions. The wavelength of the radar, the

beam width of the antenna, the type and power of the transmitter, the sensitivity of the receiver and

the waveform all have significant impacts on the resolution and quality of radar data. Weather radars

have traditionally been specified and configured to meet local requirements for weather monitoring

and surveillance and to cater for local geography and other factors, leading to globally diversity in

technology and in sampling strategies. These all impact on different data quality metrics, such as

availability, timeliness and accuracy. These metrics also rely on the operation and maintenance of

the radar systems through adherence to prescribed and standardized procedures and practices. This

requires the establishment of standards, technical specification best practices and guidelines for

network design, site selection, calibration, system and equipment maintenance, sampling and data

processing, and distribution.

The purpose of this document is wide and addresses organizations in all countries using weather radar,

with particular emphasis on countries that do not have a long tradition of weather radar operation and

usage. It provides:

— support to manufacturers to maintain a comparable and high level of competitive weather radar

systems;

— aid for tendering authorities to take into account state of the art of system performance as well

as merely component definitions in their documents and, thus, to help to compare different

incoming bids;

— provision of a valid documentation on the potential and limitations of weather radar systems, thus

supporting capacity building worldwide;

— advice on the general requirements for siting, operation, maintenance and calibration tasks to keep

radar systems on a high level of data quality and availability;
vi © ISO 2019 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 19926-1:2019(E)

— a description of the required range of tasks for operating and maintaining weather radar systems in

order to let managers allocate enough financial resources and staff capacity for this purpose.

Further information, such as the fundamentals of weather radar measurement, can be found in

Reference [1].
© ISO 2019 – All rights reserved vii
---------------------- Page: 7 ----------------------
INTERNATIONAL STANDARD ISO 19926-1:2019(E)
Meteorology — Weather radar —
Part 1:
System performance and operation
1 Scope

This document specifies system performance of ground-based weather radar systems measuring the

atmosphere using frequencies between 2 GHz and 10 GHz. These systems are suitable for the area-wide

detection of precipitation and other meteorological targets at different altitudes. This document also

describes ways to verify the different aspects of system performance, including infrastructure.

This document is applicable to linear polarization parabolic radar systems, dual-polarization and

single-polarization radars. It does not apply to fan-beam radars [narrow in azimuth (AZ) and broad

in elevation (EL)], including marine and aeronautical surveillance radars, which are used for, but are

not primarily designed for, weather applications. Phased-array radars with electronically formed and

steered beams, including multi-beam, with non-circular off-bore sight patterns, are new and insufficient

performance information is available.

This document does not describe weather radar technology and its applications. Weather radar systems

can be used for applications such as quantitative precipitation estimation (QPE), the classification of

hydrometeors (e.g. hail), the estimation of wind speeds and the detection and surveillance of severe

meteorological phenomena (e.g. microburst, tornado). Some of these applications have particular

requirements for the positioning of the radar system or need specific measurement strategies. However,

the procedures for calibration and maintenance described in this document apply here as well.

This document addresses manufacturers and radar operators.
2 Normative references
There are no normative references in this document.
3 Terms and definitions
No terms and definitions are listed in this document.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
4 Abbreviated terms
ADC analogue–digital converter
AZ azimuth
BITE built-in test equipment
BPF band-pass filter
© ISO 2019 – All rights reserved 1
---------------------- Page: 8 ----------------------
ISO 19926-1:2019(E)
CW continuous wave
EL elevation
H/V horizontal/vertical
HPBW half power beam width
ITU-R International Telecommunication Union, Radiocommunication Sector
LDR linear depolarization ratio
LNA low noise amplifier
MTBF mean time between failures
NF number of failures
NMHS National Meteorological and Hydrological Service
PRT pulse repetition time
QPE quantitative precipitation estimation
RF radio frequency
SG signal generator
SNR signal-to-noise-ratio
STALO stable local oscillator
STAR simultaneous transmit and receive
TR transmit/receive
TWT travelling wave tube
UPS uninterrupted power supply
5 Basics
5.1 Frequency bands

A weather radar is a system that is designed to measure hydrometeors in a large area, using a remote-

sensing technology based on microwaves. The microwaves of S-, C- and X-bands are used in many

cases and the scale and observation characteristics of the system are different depending on the

characteristics of each frequency (wavelength). S-band systems are large and their observation range

is wide, while X-band systems are compact and their observation range is narrow. The useful range of

S-band and C-band radars are typically limited by the Earth’s curvature (≥ 300 km), whereas at X-band

the limit is normally attenuation dependent (50 km to 100 km). See Reference [1] for more details.

Table 1 shows the typical items for each frequency band.

It is necessary to select the frequency band according to the range of observation and the scale of

system at the location.
2 © ISO 2019 – All rights reserved
---------------------- Page: 9 ----------------------
ISO 19926-1:2019(E)
Table 1 — Typical specification for different frequency bands of weather radar
a b,c
Frequency band Frequency range Antenna diameter Rain attenuation (two-
way) at 30 mm/h
S 2,700 GHz to 3,000 GHz 8,5 m 0,02 dB/km
C 5,250 GHz to 5,900 GHz 4,2 m 0,13 dB/km
X 9,300 GHz to 9,800 GHz 2,4 m 1,22 dB/km
Operating frequency range differs from each country.

For more information on frequency band and antenna size, refer to Reference [1], Chapter 7.6.8.

Typical values for a 1° HPBW.
For attenuation due to rain, refer to Reference [1], Chapter 7.2.3.
5.2 System configuration
5.2.1 Overview of radar system component units

Figure 1 shows the basic configuration of a radar system. Antenna mounted receivers (and in some

cases transmitters) are also becoming common recently.
Key
1 radome 4 receiver
2 antenna 5 signal processor
3 transmitter 6 data processor
Figure 1 — Configuration and diagram of radar system

The weather radar system is divided into a single-polarization type, which is in most cases horizontal

polarization (see Figure 2), and a dual-polarization type, where both horizontal and vertical

polarizations of the emitted and received microwaves are used. The dual-polarization type is further

divided into a dual-polarization distribution transmitter type (see Figures 3 and 4), which distributes

single transmitter output, and a dual-polarization independent transmitter type, which has two

independent systems of transmitter (see Figure 5).
© ISO 2019 – All rights reserved 3
---------------------- Page: 10 ----------------------
ISO 19926-1:2019(E)
Key
1 antenna 4 TR limiter
2 transmitter 5 receiver
Figure 2 — System diagram of a single-polarization type
Key
1 antenna 6 receiver (H channel)
2 horizontal polarization (H) channel 7 vertical polarization (V) channel
3 transmitter 8 TR limiter
4 3 dB power splitter 9 receiver (V channel)
5 TR limiter
Figure 3 — System diagram of a dual-polarization distribution transmitter type
4 © ISO 2019 – All rights reserved
---------------------- Page: 11 ----------------------
ISO 19926-1:2019(E)
Key
1 transmitter 7 TR limiter
2 polarization mode switch 8 horizontal polarization receiver channel
3 3 dB power splitter 9 vertical polarization receiver channel
4 circulator 10 signal processor
5 antenna 11 data processor
6 radome

Figure 4 — System diagram of a dual-polarization distribution transmitter type plus additional

linear depolarization ratio mode
© ISO 2019 – All rights reserved 5
---------------------- Page: 12 ----------------------
ISO 19926-1:2019(E)
Key
1 antenna 5 receiver (H channel)
2 horizontal polarization (H) channel 6 vertical polarization (V) channel
3 transmitter 7 receiver (V channel)
4 TR limiter
Figure 5 — System diagram of a dual-polarization independent transmitter type
5.2.2 Dual-polarization transmit modes
5.2.2.1 General

Depending on the transmitter system (see types dual-polarization distribution transmitter or

independent transmitter illustrated above) different transmit modes are available.

5.2.2.2 Simultaneous transmit and receive or hybrid mode

In simultaneous transmit and receive (STAR) mode, a linear horizontal and a vertical polarized wave is

transmitted simultaneously and each wave is received by the respective receiver chain. The advantages

of this technique are that it can be used with a single transmitter (distributed transmitter type), no

expensive second transmitter is required and a simple power splitter in the transmit path is sufficient.

The disadvantage is that, in the case of a depolarizing medium (e.g. melting layer, wet or melting hail),

a cross-talk between horizontal and vertical waves occurs and contamination of radar products (e.g.

differential reflectivity Z ) will occur.
5.2.2.3 Alternate H/V mode

In the alternate H/V mode, horizontal and vertical polarized waves are transmitted alternatively

from pulse to pulse. Two receivers will receive the co-polar and the cross-polar signal for each pulse.

The advantage of the alternate H/V mode is that both the co-polar and cross-polar components of

the scatter matrix can be measured. If the radar is of the distributed transmitter type, a polarization

switch is required instead of the power splitter. Fast high-power switches are currently expensive and

brittle. For that reason, the alternate H/V mode is normally only used for research radars, which are

not operated continuously. In cases where the radar uses two independent transmitters, the alternate

H/V mode can be simulated by transmitting alternately every second pulse per transmitter.

6 © ISO 2019 – All rights reserved
---------------------- Page: 13 ----------------------
ISO 19926-1:2019(E)
5.2.2.4 Linear depolarization ratio mode

The linear depolarization ratio (LDR) mode is a special mode enabling radars built in the distribution

transmitter type configuration (see Figure 4) to measure the LDR. LDR is the ratio between cross-polar

and co-polar reflectivities. LDR is a good indicator for melting layer or wet or melting hail and ground

clutter. To enable LDR mode, a bypass around the power splitter is necessary. This bypass will send the

transmit power only to the horizontal feed. On receipt, the horizontal polarization receiver measures

the co-polar signal and the vertical polarization receiver measures the cross-polar signal. Typically, a

slow switch (switching time approximately 1 s to 3 s) is used and the change between STAR and LDR

modes will be performed after only one plan position indicator (PPI) scan. With the exception of LDR,

no other dual-polarization product can be measured.
