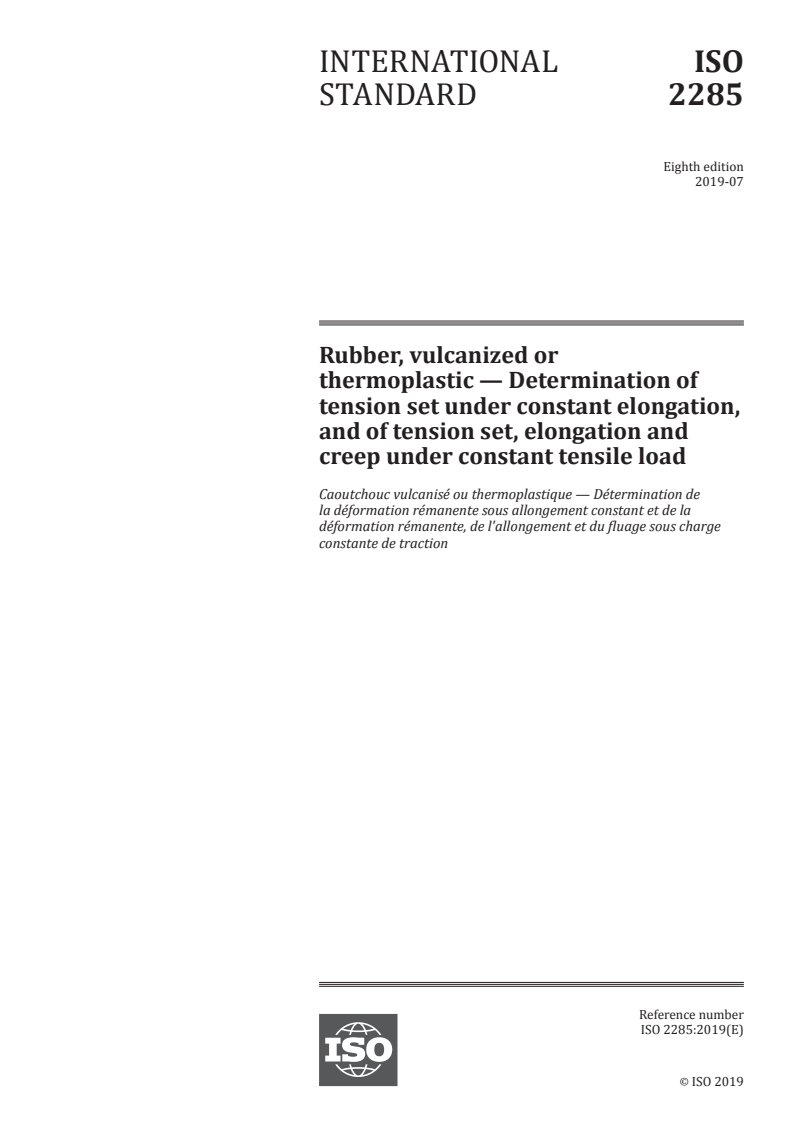

INTERNATIONAL ISO
STANDARD 2285
Eighth edition
2019-07
Rubber, vulcanized or
thermoplastic — Determination of
tension set under constant elongation,
and of tension set, elongation and
creep under constant tensile load
Caoutchouc vulcanisé ou thermoplastique — Détermination de
la déformation rémanente sous allongement constant et de la
déformation rémanente, de l'allongement et du fluage sous charge
constante de traction
Reference number
ISO 2285:2019(E)
ISO 2019
---------------------- Page: 1 ----------------------
ISO 2285:2019(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2019

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Fax: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 2285:2019(E)

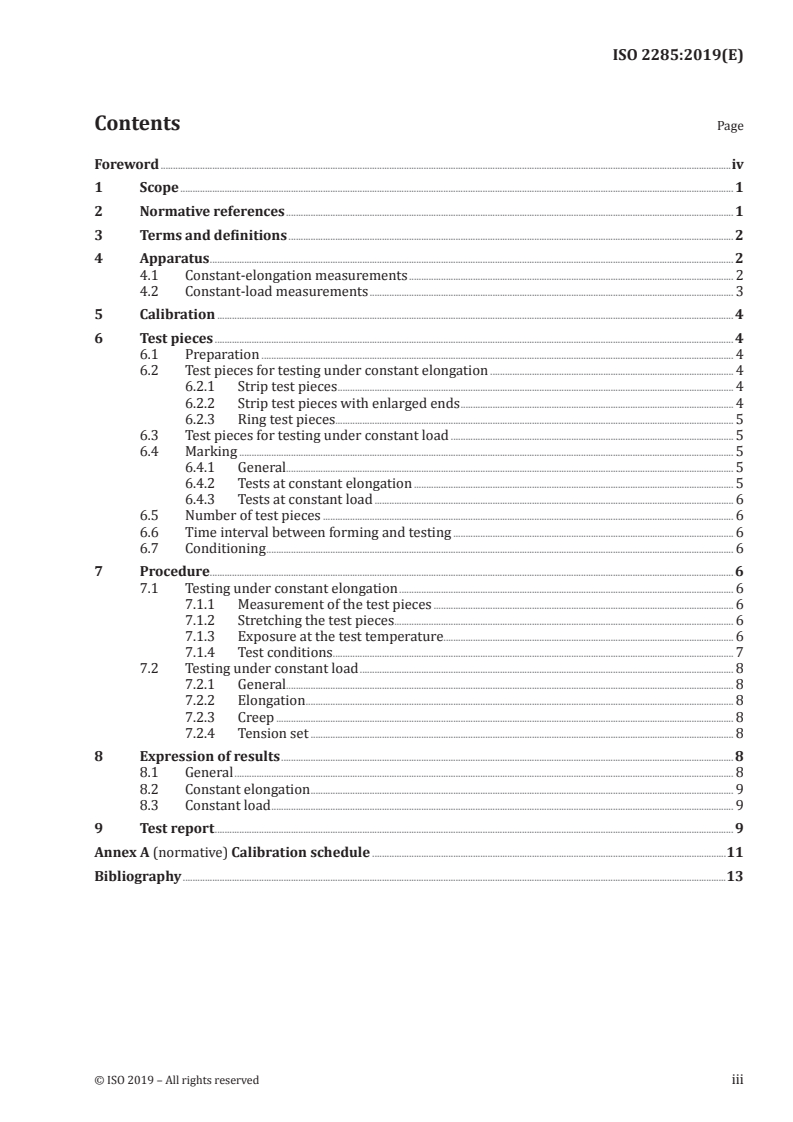

Contents Page

Foreword ........................................................................................................................................................................................................................................iv

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 2

4 Apparatus ..................................................................................................................................................................................................................... 2

4.1 Constant-elongation measurements .................................................................................................................................... 2

4.2 Constant-load measurements .................................................................................................................................................... 3

5 Calibration .................................................................................................................................................................................................................. 4

6 Test pieces ................................................................................................................................................................................................................... 4

6.1 Preparation ................................................................................................................................................................................................ 4

6.2 Test pieces for testing under constant elongation ................................................................................................... 4

6.2.1 Strip test pieces ................................................................................................................................................................. 4

6.2.2 Strip test pieces with enlarged ends ............................................................................................................... 4

6.2.3 Ring test pieces.................................................................................................................................................................. 5

6.3 Test pieces for testing under constant load ................................................................................................................... 5

6.4 Marking ......................................................................................................................................................................................................... 5

6.4.1 General...................................................................................................................................................................................... 5

6.4.2 Tests at constant elongation .................................................................................................................................. 5

6.4.3 Tests at constant load .................................................................................................................................................. 6

6.5 Number of test pieces ....................................................................................................................................................................... 6

6.6 Time interval between forming and testing .................................................................................................................. 6

6.7 Conditioning .............................................................................................................................................................................................. 6

7 Procedure..................................................................................................................................................................................................................... 6

7.1 Testing under constant elongation ........................................................................................................................................ 6

7.1.1 Measurement of the test pieces .......................................................................................................................... 6

7.1.2 Stretching the test pieces .................. ........................................................................................................................ 6

7.1.3 Exposure at the test temperature...................................................................................................................... 6

7.1.4 Test conditions................................................................................................................................................................... 7

7.2 Testing under constant load ........................................................................................................................................................ 8

7.2.1 General...................................................................................................................................................................................... 8

7.2.2 Elongation .............................................................................................................................................................................. 8

7.2.3 Creep .......................................................................................................................................................................................... 8

7.2.4 Tension set ............................................................................................................................................................................ 8

8 Expression of results ........................................................................................................................................................................................ 8

8.1 General ........................................................................................................................................................................................................... 8

8.2 Constant elongation ............................................................................................................................................................................ 9

8.3 Constant load ............................................................................................................................................................................................ 9

9 Test report ................................................................................................................................................................................................................... 9

Annex A (normative) Calibration schedule ................................................................................................................................................11

Bibliography .............................................................................................................................................................................................................................13

© ISO 2019 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 2285:2019(E)

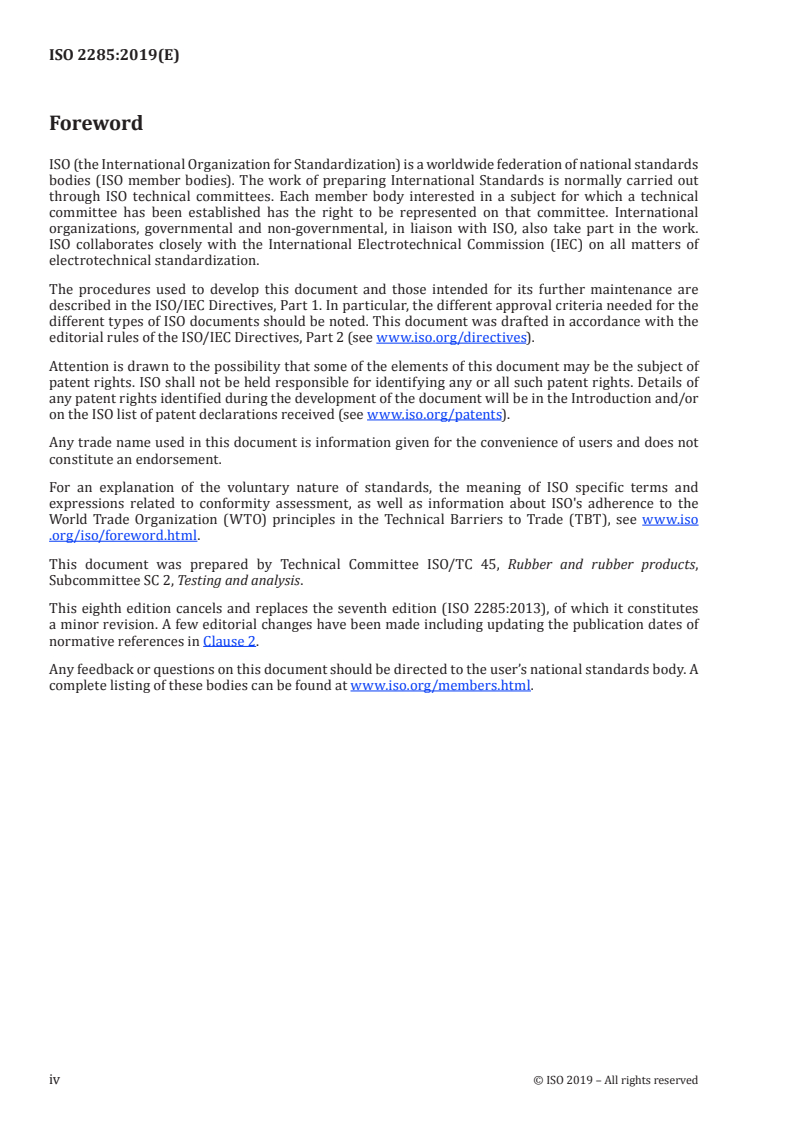

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso

.org/iso/foreword .html.

This document was prepared by Technical Committee ISO/TC 45, Rubber and rubber products,

Subcommittee SC 2, Testing and analysis.

This eighth edition cancels and replaces the seventh edition (ISO 2285:2013), of which it constitutes

a minor revision. A few editorial changes have been made including updating the publication dates of

normative references in Clause 2.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2019 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 2285:2019(E)
Rubber, vulcanized or thermoplastic — Determination of
tension set under constant elongation, and of tension set,
elongation and creep under constant tensile load

WARNING 1 — Persons using this document should be familiar with normal laboratory practice.

This document does not purport to address all of the safety problems, if any, associated with its

use. It is the responsibility of the user to establish appropriate safety and health practices and to

determine the applicability of any other restrictions.

WARNING 2 — Certain procedures specified in this document might involve the use or generation

of substances, or the generation of waste, that could constitute a local environmental hazard.

Reference should be made to appropriate documentation on safe handling and disposal after use.

1 Scope

This document specifies a number of methods of determining the dimensional changes in test pieces of

vulcanized or thermoplastic rubber during and after tensile loading for relatively short periods under

constant elongation or constant loading.

The constant-elongation test is intended to measure the ability of rubbers to retain their elastic

properties after extension, at a standard laboratory temperature, to a specified strain which is

maintained for a specified time at the same or at a specified higher temperature and then released at

the test temperature or at the standard laboratory temperature.

The constant-load test specifies a method for the determination of elongation, creep and tension set of

rubbers subjected to a constant load at standard laboratory temperature.

The test methods are intended to measure the elastic properties of rubber in the hardness range

20 IRHD to 94 IRHD.

The creep measurement is not intended for product design or the evaluation of low-creep materials.

For these, ISO 8013 applies, and there is no agreement between the results of this test and those of

ISO 8013.

NOTE The constant-load test is primarily intended for the measurement of state of cure and the quality

control of thin-walled products. An increase in the state of cure or degree of crosslinking is usually reflected in a

decrease in set, creep or elongation.
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 188, Rubber, vulcanized or thermoplastic — Accelerated ageing and heat resistance tests

ISO 8013, Rubber, vulcanized — Determination of creep in compression or shear
ISO 18899:2013, Rubber — Guide to the calibration of test equipment

ISO 23529:2016, Rubber — General procedures for preparing and conditioning test pieces for physical

test methods
© ISO 2019 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 2285:2019(E)
3 Terms and definitions

For the purposes of this document, the terms and definitions given in ISO 8013 and the following apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
3.1
tension set at constant load

elongation remaining in a test piece in the unloaded condition after it has been subjected to a constant

load during a specified time, expressed as a percentage of the original length in the unloaded condition

3.2
tension set at constant elongation

elongation remaining in a test piece in the relaxed condition after it has been subjected to a constant

elongation during a specified time, expressed as a percentage of the elongation
3.3
creep

increase in elongation of a test piece at constant load during a specified time, expressed as a percentage

of the elongation at the beginning of that time
4 Apparatus
4.1 Constant-elongation measurements

4.1.1 Straining device, consisting of a metal rod or other suitable guide fitted with pairs of holders,

one fixed and one moveable, for the ends of the test piece. The holders shall be in the form of self-

tightening clamps for strip test pieces, in the form of jaws to hold tab (enlarged) ends, and in the form of

flat pulleys of about 5 mm width and 10 mm diameter for ring test pieces.

If so desired, a means of operating the moving holder other than by hand may be provided, for example

a threaded rod. Suitable stops or graduations may also be provided to avoid over-extension in the initial

straining of the test piece.

The straining device shall be so designed that, when used at high temperatures in an oven, it can be

placed with the reference length of the test piece perpendicular to the direction of the air flow. It shall

also be of minimum mass in order to avoid excessive lag in the attainment of temperature equilibrium

after its introduction into the oven.

A multiple-unit straining device may be used, provided that the foregoing requirements are met.

4.1.2 Oven, conforming to the requirements of ISO 188 (if the test is to be carried out at a temperature

above the standard laboratory temperature). For short heating times, controlled air flow is not necessary.

4.1.3 Length-measuring device, capable of measuring the reference length of the test

...

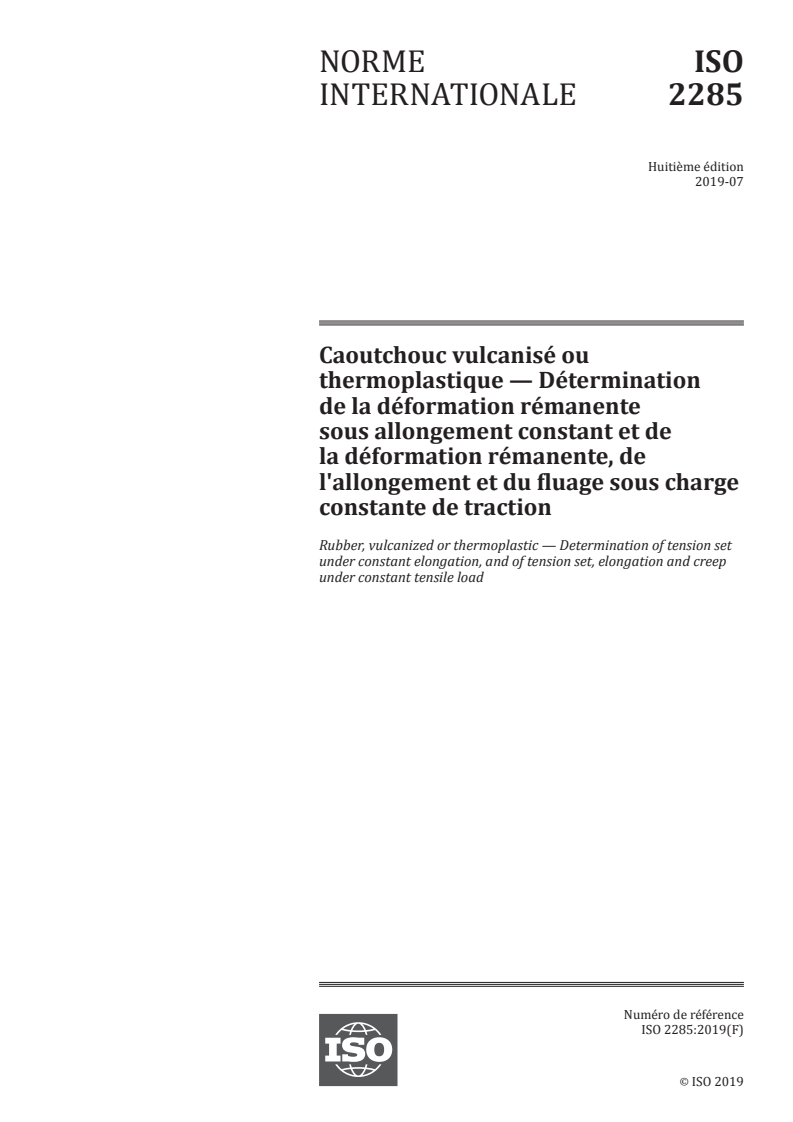

NORME ISO
INTERNATIONALE 2285
Huitième édition
2019-07
Caoutchouc vulcanisé ou
thermoplastique — Détermination
de la déformation rémanente
sous allongement constant et de
la déformation rémanente, de
l'allongement et du fluage sous charge
constante de traction
Rubber, vulcanized or thermoplastic — Determination of tension set
under constant elongation, and of tension set, elongation and creep
under constant tensile load
Numéro de référence
ISO 2285:2019(F)
ISO 2019
---------------------- Page: 1 ----------------------
ISO 2285:2019(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
Fax: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 2285:2019(F)

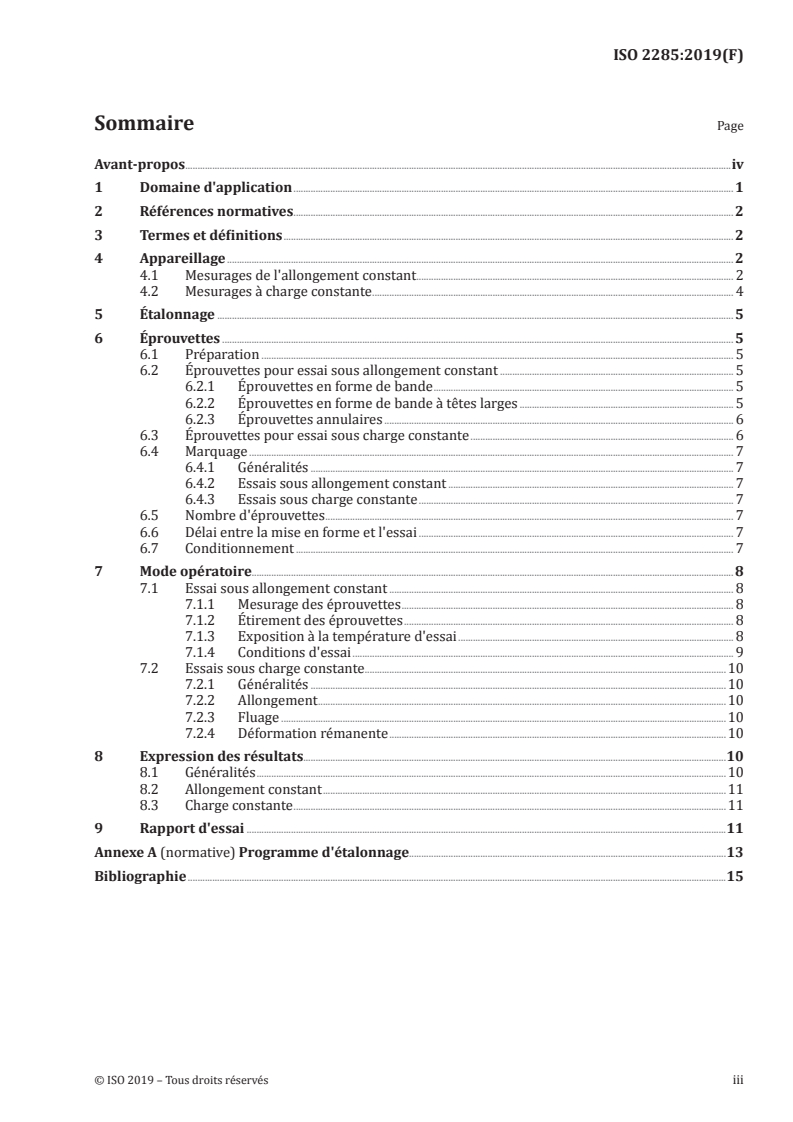

Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

1 Domaine d'application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 2

3 Termes et définitions ....................................................................................................................................................................................... 2

4 Appareillage .............................................................................................................................................................................................................. 2

4.1 Mesurages de l'allongement constant ................................................................................................................................. 2

4.2 Mesurages à charge constante ................................................................................................................................................... 4

5 Étalonnage .................................................................................................................................................................................................................. 5

6 Éprouvettes ................................................................................................................................................................................................................ 5

6.1 Préparation ................................................................................................................................................................................................ 5

6.2 Éprouvettes pour essai sous allongement constant ............................................................................................... 5

6.2.1 Éprouvettes en forme de bande .......................................................................................................................... 5

6.2.2 Éprouvettes en forme de bande à têtes larges ....................................................................................... 5

6.2.3 Éprouvettes annulaires .............................................................................................................................................. 6

6.3 Éprouvettes pour essai sous charge constante ........................................................................................................... 6

6.4 Marquage ..................................................................................................................................................................................................... 7

6.4.1 Généralités ............................................................................................................................................................................ 7

6.4.2 Essais sous allongement constant .................................................................................................................... 7

6.4.3 Essais sous charge constante ................................................................................................................................ 7

6.5 Nombre d'éprouvettes ...................................................................................................................................................................... 7

6.6 Délai entre la mise en forme et l'essai ................................................................................................................................ 7

6.7 Conditionnement .................................................................................................................................................................................. 7

7 Mode opératoire.................................................................................................................................................................................................... 8

7.1 Essai sous allongement constant ............................................................................................................................................ 8

7.1.1 Mesurage des éprouvettes ....................................................................................................................................... 8

7.1.2 Étirement des éprouvettes ...................................................................................................................................... 8

7.1.3 Exposition à la température d'essai ................................................................................................................ 8

7.1.4 Conditions d'essai ........................................................................................................................................................... 9

7.2 Essais sous charge constante ...................................................................................................................................................10

7.2.1 Généralités .........................................................................................................................................................................10

7.2.2 Allongement ......................................................................................................................................................................10

7.2.3 Fluage .....................................................................................................................................................................................10

7.2.4 Déformation rémanente .........................................................................................................................................10

8 Expression des résultats............................................................................................................................................................................10

8.1 Généralités ...............................................................................................................................................................................................10

8.2 Allongement constant ....................................................................................................................................................................11

8.3 Charge constante ................................................................................................................................................................................11

9 Rapport d'essai ...................................................................................................................................................................................................11

Annexe A (normative) Programme d'étalonnage.................................................................................................................................13

Bibliographie ...........................................................................................................................................................................................................................15

© ISO 2019 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 2285:2019(F)

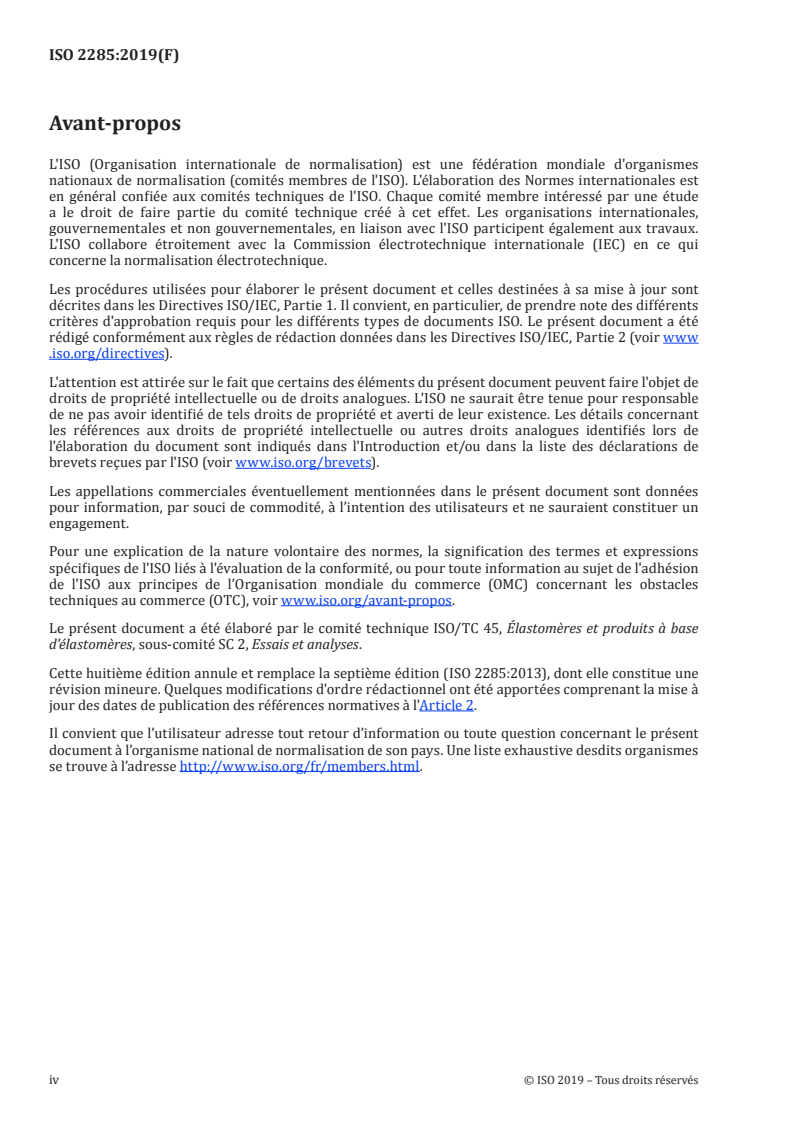

Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/directives).

L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de

brevets reçues par l'ISO (voir www .iso .org/brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion

de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir www .iso .org/avant -propos.

Le présent document a été élaboré par le comité technique ISO/TC 45, Élastomères et produits à base

d'élastomères, sous-comité SC 2, Essais et analyses.

Cette huitième édition annule et remplace la septième édition (ISO 2285:2013), dont elle constitue une

révision mineure. Quelques modifications d'ordre rédactionnel ont été apportées comprenant la mise à

jour des dates de publication des références normatives à l'Article 2.

Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent

document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes

se trouve à l’adresse http: //www .iso .org/fr/members .html.
iv © ISO 2019 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 2285:2019(F)
Caoutchouc vulcanisé ou thermoplastique —
Détermination de la déformation rémanente sous
allongement constant et de la déformation rémanente,
de l'allongement et du fluage sous charge constante de
traction

AVERTISSEMENT 1 — Il convient que l'utilisateur du présent document connaisse bien les

pratiques courantes de laboratoire. Le présent document n'a pas pour but de traiter tous les

problèmes de sécurité qui sont, le cas échéant, liés à son utilisation. Il incombe à l'utilisateur

d'établir des pratiques appropriées en matière d'hygiène et de sécurité, et de déterminer

l'applicabilité de toute autre restriction.

AVERTISSEMENT 2 — Certains modes opératoires spécifiés dans le présent document peuvent

impliquer l'utilisation ou la génération de substances ou de déchets pouvant représenter

un danger environnemental local. Il convient de se référer à la documentation appropriée

concernant la manipulation et l'élimination après usage en toute sécurité.
1 Domaine d'application

Le présent document spécifie un certain nombre de méthodes pour déterminer les variations

dimensionnelles que subissent des éprouvettes de caoutchouc vulcanisé ou thermoplastique pendant

et après l'application d'un chargement en traction, durant des périodes relativement courtes, sous

allongement constant ou charge constante.

L'essai réalisé sous allongement constant sert à mesurer l'aptitude des caoutchoucs à conserver leurs

propriétés élastiques après avoir été soumis à un allongement à une température normale de laboratoire

jusqu'à une déformation spécifiée, cette sollicitation étant maintenue pendant une durée définie à la

même température ou à une température spécifiée plus élevée, puis supprimée à la température d'essai

ou à la température normale de laboratoire.

L'essai réalisé sous charge constante spécifie une méthode permettant de déterminer l'allongement,

le fluage et la déformation rémanente des caoutchoucs soumis à une charge constante à température

normale de laboratoire.

Les méthodes d'essai sont destinées à mesurer les propriétés élastiques du caoutchouc dans l'échelle de

dureté de 20 DIDC à 94 DIDC.

Le mesurage du fluage n'est pas destiné à la conception de produits ou l'évaluation de matériaux à faible

degré de fluage. Pour ces derniers, il convient de se référer à l'ISO 8013 et il n’y a aucune concordance

entre les résultats du présent essai et ceux de l'ISO 8013.

NOTE L'essai sous charge constante est principalement destiné à mesurer le degré de vulcanisation et à

apprécier la maîtrise de la qualité des produits à parois minces. Une augmentation du degré de vulcanisation ou

de réticulation se traduit généralement par une diminution de la rémanence, du fluage ou de l'allongement.

© ISO 2019 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 2285:2019(F)
2 Références normatives

Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des

exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les

références non datées, la dernière édition du document de référence s’applique (y compris les éventuels

amendements).

ISO 188, Caoutchouc vulcanisé ou thermoplastique — Essais de résistance au vieillissement accéléré et à

la chaleur

ISO 8013, Caoutchouc vulcanisé — Détermination du fluage en compression ou en cisaillement

ISO 18899:2013, Caoutchouc — Guide pour l'étalonnage du matériel d'essai

ISO 23529:2016, Caoutchouc — Procédures générales pour la préparation et le conditionnement des

éprouvettes pour les méthodes d'essais physiques
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 8013 et les suivants

s'appliquent.

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à http: //www .iso .org/obp
— IEC Electropedia: disponible à http: //www .electropedia .org/
3.1
déformation rémanente sous charge constante

allongement résiduel d'une éprouvette hors charge, ayant été soumise à une charge constante pendant

une durée déterminée, exprimé en pourcentage de la longueur initiale hors charge
3.2
déformation rémanente sous allongement constant

allongement résiduel d'une éprouvette en état de relaxation, ayant été soumise à un allongement

constant pendant un temps déterminé, exprimé en pourcentage de l'allongement
3.3
fluage

augmentation de l'allongement d'une éprouvette à charge constante pendant un temps déterminé,

exprimée en pourcentage de l'allongement au début de ladite période de temps
4 Appareillage
4.1 Mesurages de l'allongement constant

4.1.1 Dispositif d'allongement, constitué d'une tige métallique ou de tout autre élément de guidage

approprié, équipé de deux fixations pour les extrémités de l'éprouvette, l'une étant fixe et l'autre mobile.

Les fixations doivent se présenter sous forme d'étriers autoserrants pour les éprouvettes en forme de

2 © ISO 2019 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 2285:2019(F)

bande, sous forme de mâchoires pour le maintien des extrémités larges et planes, et sous forme de

poulies plates d'environ 5 mm de largeur et de 10 mm de diamètre, pour les éprouvettes annulaires.

Si on le souhaite, le déplacement de la fixation mobile peut être assuré par un moyen autre que manuel,

par exemple à l'aide d'une tige filetée. Il est également possible de prévoir des butées ou des graduations

appropriées en vue d'éviter un allongement excessif de l'éprouvette lors de l'allongement initial.

Le dispositif d'allongement doit être conçu de façon à pouvoir être placé de manière à orienter la

longueur de référence de l'éprouvette perpendiculairement au flux d'air, en cas d'utilisation à haute

température dans une étuve. Il doit également avoir une masse minimale pour éviter un temps de

réponse excessif pour l'obtention de l'équilibre thermique après sa mise en place dans l'étuve.

Il est possible d'utiliser un dispositif d'allongement multiposte sous réserve de satisfaire aux exigences

susmentionnées.

4.1.2 Étuve, conforme aux exigences de l'ISO 188 (lorsque l'essai doit être réalisé à une température

supérieure à la température normale de laboratoire). Pour les courtes durées de chauffage, la circulation

d'air forcée n'est pas nécessaire.

4.1.3 Dispositif de mesurage de longueur, capable de mesurer la longueur de référence de

l’éprouvette à 0,1 mm près.

Pour les éprouvettes en forme de bande, un marqueur doit être prévu pour marquer la longueur utilisée

comme longueur de référence.

Pour les éprouvettes annulaires, la longueur de référence peut correspondre au diamètre intérieur

de l'anneau, auquel cas un cône gradué permettant d'effectuer des mesurages à 0,1 mm près doit être

utilisé. Si l'on doit réaliser des mesurages sur une section droite de référence, un profilé rigide en U, de

3,5 mm de profondeur et de 20 mm de largeur pour les éprouvettes annulaires de grande taille, et de

1,75 mm de profondeur et de 10 mm de largeur pour les éprouvettes annulaires de petite taille, doit

être fourni pour mainte
...
