ISO 1452-5:2009
(Main)Plastics piping systems for water supply and for buried and above-ground drainage and sewerage under pressure — Unplasticized poly(vinyl chloride) (PVC-U) — Part 5: Fitness for purpose of the system
Plastics piping systems for water supply and for buried and above-ground drainage and sewerage under pressure — Unplasticized poly(vinyl chloride) (PVC-U) — Part 5: Fitness for purpose of the system
ISO 1452-5:2009 specifies the characteristics for the fitness for purpose of unplasticized poly(vinyl chloride) (PVC‑U) piping systems intended for water supply and for buried and above-ground drainage and sewerage under pressure. It also specifies the test parameters for the test methods referred to. In conjunction with ISO 1452-1, ISO 1452-2, ISO 1452-3 and ISO 1452-4, it is applicable to joints and assemblies with components of PVC‑U, other plastics and non-plastics materials intended to be used for the following: - water mains and services buried in ground; - conveyance of water above ground for both outside and inside buildings; - buried and above-ground drainage and sewerage under pressure; It is applicable to piping systems intended for the supply of water under pressure up to and including 25 °C (cold water) intended for human consumption and for general purposes as well as for waste water under pressure. It is also applicable to components for the conveyance of water and waste water up to and including 45 °C.
Systèmes de canalisations en plastique pour l'alimentation en eau, pour branchements et collecteurs d'assainissement enterrés et aériens avec pression — Poly(chlorure de vinyle) non plastifié (PVC-U) — Partie 5: Aptitude à l'emploi du système
L'ISO 1452-5:2009 spécifie les caractéristiques d'aptitude à l'emploi des systèmes de canalisations en poly(chlorure de vinyle) non plastifié (PVC‑U) dans le domaine de l'alimentation en eau et pour les collecteurs d'assainissement enterrés et aériens avec pression. Elle spécifie aussi les paramètres d'essai pour les méthodes d'essai auxquelles il y est fait référence. Conjointement à l'ISO 1452-1, à l'ISO 1452-2, à l'ISO 1452-3 et à l'ISO 1452-4, elle s'applique aux assemblages et assemblages avec des composants en PVC‑U, en d'autres matériaux, plastiques ou non plastiques, destinés à être utilisées pour — les conduites principales et branchements enterrés, — le transport de l'eau en aérien, à l'extérieur et à l'intérieur des bâtiments, — les collecteurs d'assainissement enterrés et aériens avec pression. L'ISO 1452-5:2009 s'applique aux systèmes de canalisations pour le transport de l'eau avec pression jusqu'à 25 °C (eau froide) inclus destinée à la consommation humaine et pour l'usage général aussi bien que pour les eaux usées avec pression. Elle s'applique également aux robinets pour le transport de l'eau et de l'eau usée jusqu'à 45 °C inclus.
General Information
Relations
Buy Standard
Standards Content (Sample)

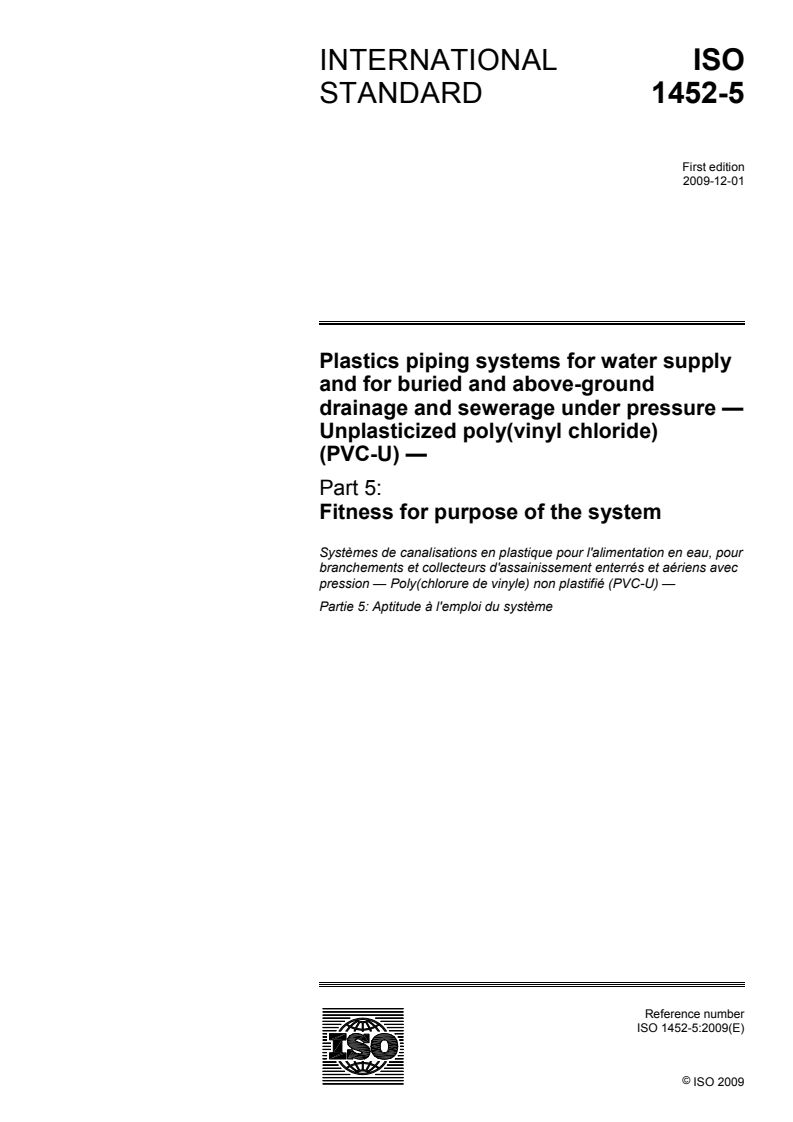

INTERNATIONAL ISO
STANDARD 1452-5
First edition
2009-12-01
Plastics piping systems for water supply
and for buried and above-ground
drainage and sewerage under pressure —
Unplasticized poly(vinyl chloride)
(PVC-U) —
Part 5:
Fitness for purpose of the system
Systèmes de canalisations en plastique pour l'alimentation en eau, pour
branchements et collecteurs d'assainissement enterrés et aériens avec
pression — Poly(chlorure de vinyle) non plastifié (PVC-U) —
Partie 5: Aptitude à l'emploi du système
Reference number
©
ISO 2009
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2009
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2009 – All rights reserved

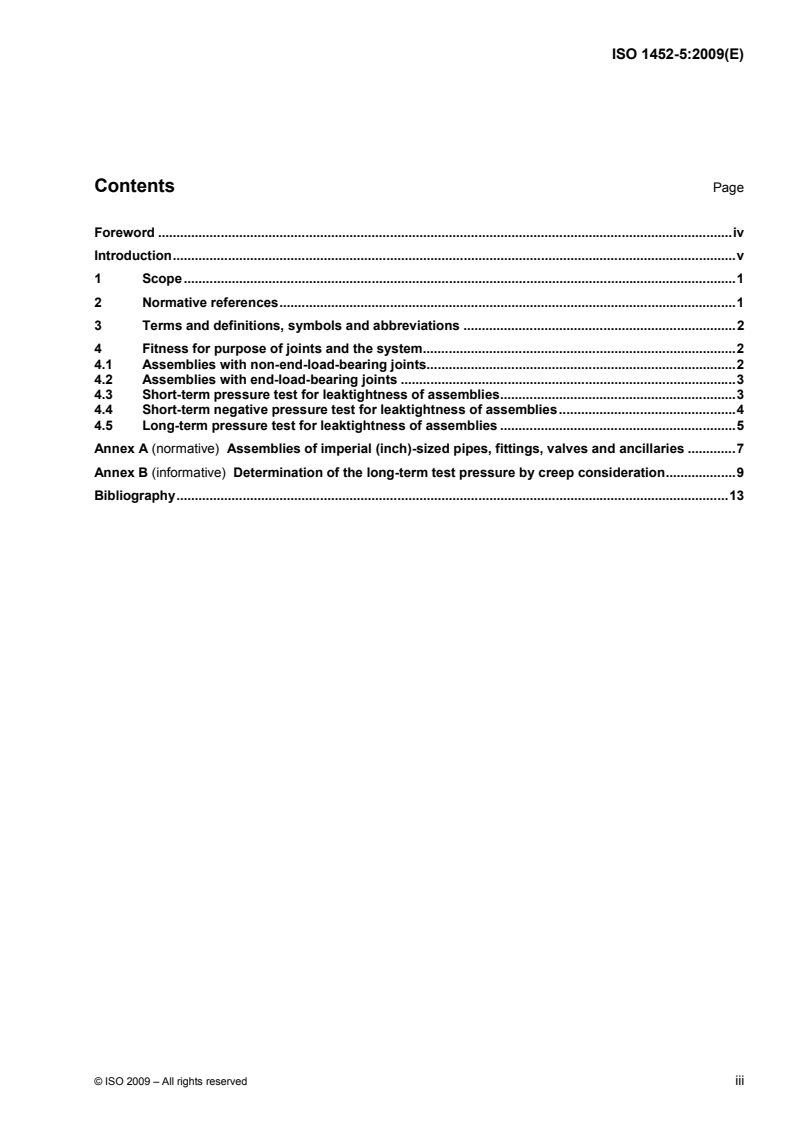

Contents Page
Foreword .iv
Introduction.v
1 Scope.1
2 Normative references.1
3 Terms and definitions, symbols and abbreviations .2
4 Fitness for purpose of joints and the system.2
4.1 Assemblies with non-end-load-bearing joints.2
4.2 Assemblies with end-load-bearing joints .3
4.3 Short-term pressure test for leaktightness of assemblies.3
4.4 Short-term negative pressure test for leaktightness of assemblies.4
4.5 Long-term pressure test for leaktightness of assemblies .5
Annex A (normative) Assemblies of imperial (inch)-sized pipes, fittings, valves and ancillaries .7
Annex B (informative) Determination of the long-term test pressure by creep consideration.9
Bibliography.13

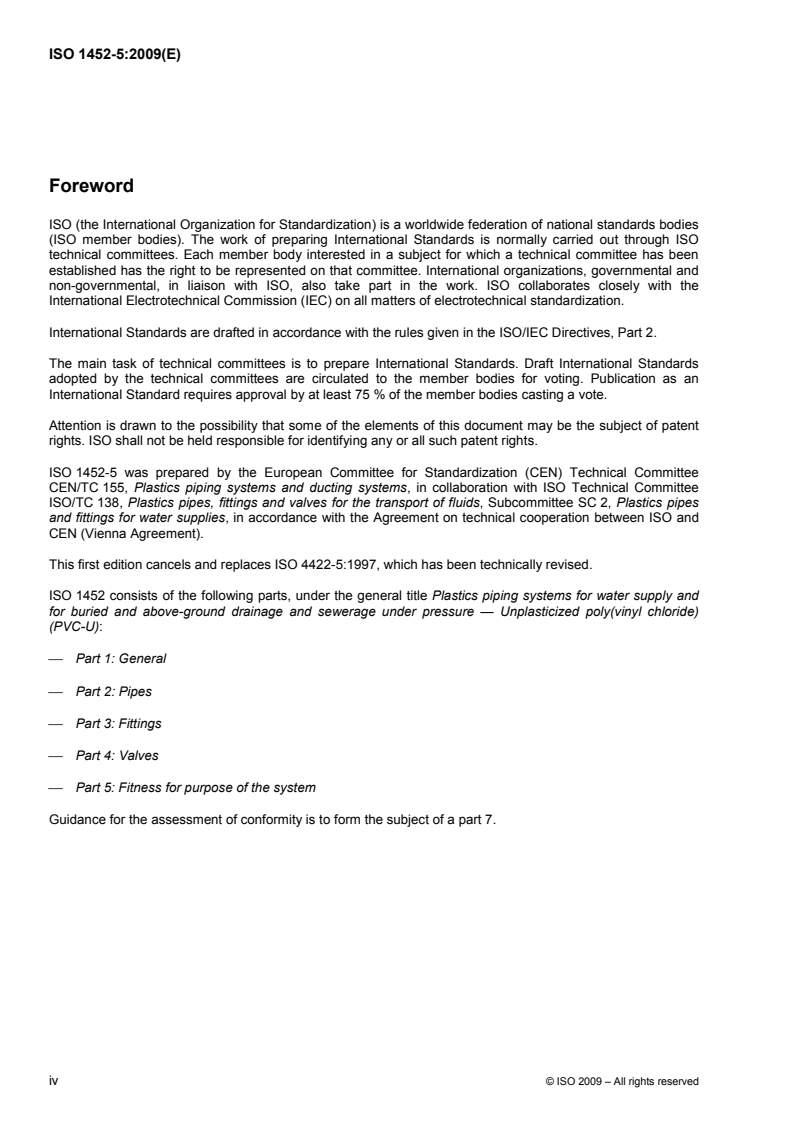

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 1452-5 was prepared by the European Committee for Standardization (CEN) Technical Committee
CEN/TC 155, Plastics piping systems and ducting systems, in collaboration with ISO Technical Committee
ISO/TC 138, Plastics pipes, fittings and valves for the transport of fluids, Subcommittee SC 2, Plastics pipes
and fittings for water supplies, in accordance with the Agreement on technical cooperation between ISO and
CEN (Vienna Agreement).
This first edition cancels and replaces ISO 4422-5:1997, which has been technically revised.
ISO 1452 consists of the following parts, under the general title Plastics piping systems for water supply and
for buried and above-ground drainage and sewerage under pressure — Unplasticized poly(vinyl chloride)
(PVC-U):
⎯ Part 1: General
⎯ Part 2: Pipes
⎯ Part 3: Fittings
⎯ Part 4: Valves
⎯ Part 5: Fitness for purpose of the system
Guidance for the assessment of conformity is to form the subject of a part 7.
iv © ISO 2009 – All rights reserved
Introduction
The System Standard, of which this is Part 5, specifies the requirements for a piping system and its
components made from unplasticized poly(vinyl chloride) (PVC-U). The piping system is intended to be used
for water supply and for buried and above-ground drainage and sewerage under pressure.
In respect of potential adverse effects on the quality of water intended for human consumption, caused by the
products covered by this part of ISO 1452, the following are relevant.
a) This part of ISO 1452 provides no information as to whether the products may be used without restriction;
b) Existing national regulations concerning the use and/or the characteristics of these products remain in
force.
Requirements and test methods for components requirements and test methods are specified in ISO 1452-2,
ISO 1452-3 and ISO 1452-4.
This part of ISO 1452 establishes the characteristics of fitness for purpose of the plastics piping system
composed of pipes, fittings, valves, ancillaries and their joints.
[1]
Guidance for installation is given in ISO/TR 4191 .
[2]
Guidance for assessment of conformity is provided in ENV 1452-7 .
INTERNATIONAL STANDARD ISO 1452-5:2009(E)
Plastics piping systems for water supply and for buried and
above-ground drainage and sewerage under pressure —
Unplasticized poly(vinyl chloride) (PVC-U) —
Part 5:
Fitness for purpose of the system
1 Scope
This part of ISO 1452 specifies the characteristics for the fitness for purpose of unplasticized poly(vinyl
chloride) (PVC-U) piping systems intended for water supply and for buried and above-ground drainage and
sewerage under pressure.
It also specifies the test parameters for the test methods referred to in this part of ISO 1452.
In conjunction with ISO 1452-1, ISO 1452-2, ISO 1452-3 and ISO 1452-4, it is applicable to joints and
assemblies with components of PVC-U, other plastics and non-plastics materials intended to be used for the
following:
a) water mains and services buried in ground;
b) conveyance of water above ground for both outside and inside buildings;
c) buried and above-ground drainage and sewerage under pressure;
It is applicable to piping systems intended for the supply of water under pressure up to and including 25 °C
(cold water) intended for human consumption and for general purposes as well as for waste water under
pressure.
This part of ISO 1452 is also applicable to components for the conveyance of water and waste water up to
and including 45 °C. For temperatures between 25 °C and 45 °C, Figure A.1 of ISO 1452-2:2009 applies.
NOTE The producer and the end-user can come to agreement on the possibilities of use for temperatures above
45 °C on a case-by-case basis.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 1452-1, Plastics piping systems for water supply and for buried and above-ground drainage and
sewerage under pressure — Unplasticized poly(vinyl chloride) (PVC-U) — Part 1: General
ISO 1452-2:2009, Plastics piping systems for water supply and for buried and above-ground drainage and
sewerage under pressure — Unplasticized poly(vinyl chloride) (PVC-U) — Part 2: Pipes
ISO 1452-3:2009, Plastics piping systems for water supply and for buried and above-ground drainage and
sewerage under pressure — Unplasticized poly(vinyl chloride) (PVC U) — Part 3: Fittings
ISO 1452-4, Plastics piping systems for water supply and for buried and above-ground drainage and
sewerage under pressure — Unplasticized poly(vinyl chloride) (PVC U) — Part 4: Valves
ISO 13783, Plastics piping systems — Unplasticized poly(vinyl chloride) (PVC-U) end-load-bearing double-
socket joints — Test method for leaktightness and strength while subjected to bending and internal pressure
ISO 13844, Plastics piping systems — Elastomeric-sealing-ring-type socket joints of unplasticized poly(vinyl
chloride) (PVC-U) for use with PVC-U pipes — Test method for leaktightness under negative pressure
ISO 13845, Plastics piping systems — Elastomeric-sealing-ring-type socket joints for use with unplasticized
poly(vinyl chloride) (PVC-U) pipes — Test method for leaktightness under internal pressure and with angular
deflection
ISO 13846, Plastics piping systems — End-load-bearing and non-end-load-bearing assemblies and joints for
thermoplastics pressure piping — Test method for long-term leaktightness under internal water pressure
3 Terms and definitions, symbols and abbreviations
For the purposes of this document, the terms, definitions, symbols and abbreviated terms given in ISO 1452-1
apply.
4 Fitness for purpose of joints and the system
4.1 Assemblies with non-end-load-bearing joints
The following types of assemblies with non-end-load-bearing joints shall fulfil the fitness for purpose
requirements given in 4.3 to 4.5 and Tables 1 and 2, as applicable:
a) integrally socketed PVC-U pipe to pipe assemblies with elastomeric ring seal joints conforming to
ISO 1452-2;
b) PVC-U fitting and pipe assemblies with elastomeric ring seal joints conforming to ISO 1452-3 and
ISO 1452-2, respectively;
c) PVC-U valve and pipe assemblies with elastomeric ring seal joints conforming to ISO 1452-4 and
ISO 1452-2, respectively;
d) metal fitting and PVC-U pipe assemblies with elastomeric ring seal joints;
e) metal valve and PVC-U pipe assemblies with elastomeric ring seal joints;
f) PVC-U, GRP or metal adaptor assemblies with elastomeric ring seal joints for PVC-U pipes and with
flanged, threaded or other connections to pipes of different materials or to ancillary equipment, such as
tapping saddles;
g) mechanical joint assemblies with PVC-U pipes.
The components of the assemblies of types b) to g) shall be assembled with PVC-U pipes of the
corresponding nominal pressure, PN, or pipe series S conforming to ISO 1452-2. The assembly instructions of
the component manufacturer shall be followed.
2 © ISO 2009 – All rights reserved
4.2 Assemblies with end-load-bearing joints
The following types of assemblies with end-load-bearing joints shall fulfil the fitness for purpose requirements
given in 4.3 to 4.5 and Table 1 and Table 2, as applicable:
a) integral socketed PVC-U pipe to pipe assemblies with solvent cement joints conforming to ISO 1452-2;
b) PVC-U fitting and pipe assemblies with solvent cement joints conforming to ISO 1452-3 and ISO 1452-2,
respectively;
c) flange assemblies with PVC-U pipes, using PVC-U flange adaptors and flanges conforming to
ISO 1452-3 or using GRP or metal flanges;
d) PVC-U valve and pipe assemblies with solvent cement joints conforming to ISO 1452-4 and ISO 1452-2,
respectively;
e) PVC-U or metal valve and PVC-U pipe assemblies with flanged joints conforming to ISO 1452-4 and
ISO 1452-2, respectively;
f) PVC-U or metal tapping saddles and PVC-U pipe assemblies with solvent cement or mechanical joints
conforming to ISO 1452-3 and ISO 1452-2, respectively;
g) PVC-U, GRP or metal adaptor assemblies with solvent cement joints for PVC-U pipes and with threaded
or other connections to pipes of different materials conforming to ISO 1452-3;
h) PVC-U or metal union and special coupling assemblies;
i) end-load-bearing double socket and PVC-U pipe assemblies with elastomeric ring seal joints (see
ISO 1452-3:2009, Figure 25).
The components of the assemblies of types b) to i) shall be assembled with PVC-U pipes of the corresponding
nominal pressure, PN, or pipe series S conforming to ISO 1452-2. The assembly instructions of the
component manufacturer shall be followed.
4.3 Short-term pressure test for leaktightness of assemblies
When assemblies with elastomeric ring seal type joints are tested with hydrostatic pressure and angular
deflection in accordance with ISO 13845, using the test parameters given in Table 1 and a hydrostatic
pressure test regime in a
...

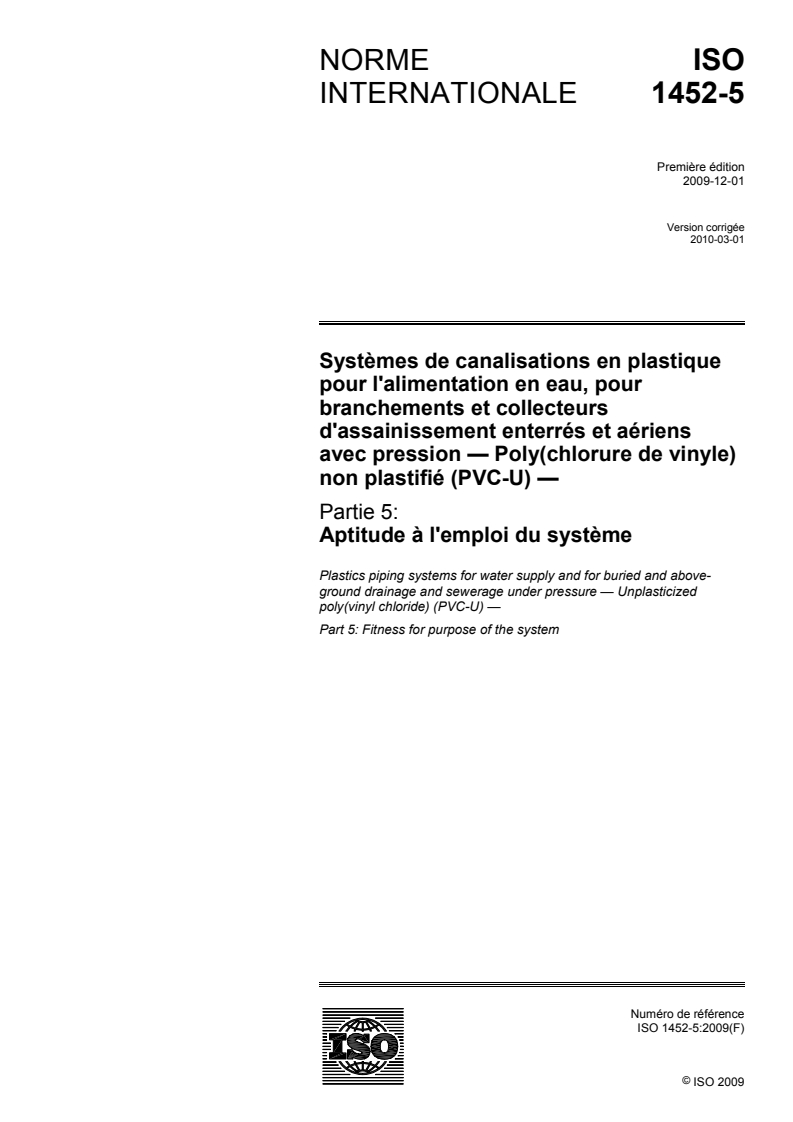

NORME ISO
INTERNATIONALE 1452-5
Première édition
2009-12-01
Version corrigée
2010-03-01
Systèmes de canalisations en plastique
pour l'alimentation en eau, pour
branchements et collecteurs
d'assainissement enterrés et aériens
avec pression — Poly(chlorure de vinyle)
non plastifié (PVC-U) —
Partie 5:
Aptitude à l'emploi du système
Plastics piping systems for water supply and for buried and above-
ground drainage and sewerage under pressure — Unplasticized
poly(vinyl chloride) (PVC-U) —
Part 5: Fitness for purpose of the system
Numéro de référence
©
ISO 2009
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2009
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2009 – Tous droits réservés

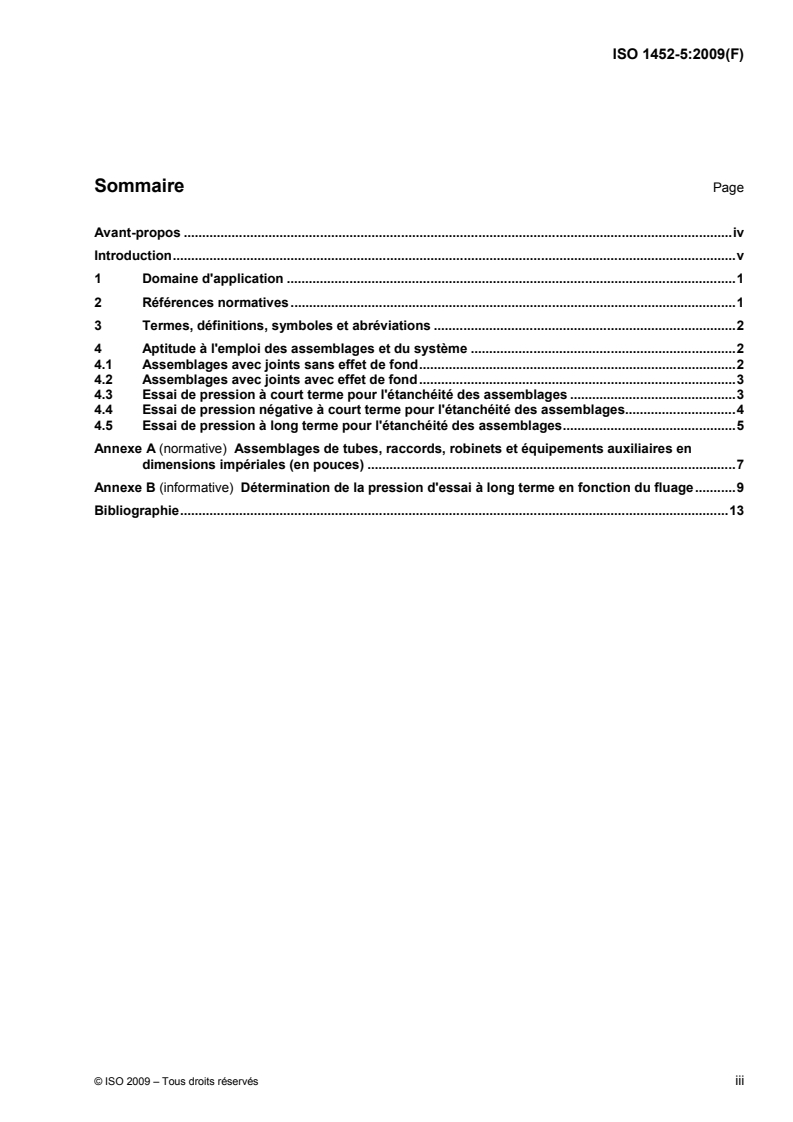

Sommaire Page
Avant-propos .iv
Introduction.v
1 Domaine d'application .1
2 Références normatives.1
3 Termes, définitions, symboles et abréviations .2
4 Aptitude à l'emploi des assemblages et du système .2
4.1 Assemblages avec joints sans effet de fond.2
4.2 Assemblages avec joints avec effet de fond.3
4.3 Essai de pression à court terme pour l'étanchéité des assemblages .3
4.4 Essai de pression négative à court terme pour l'étanchéité des assemblages.4
4.5 Essai de pression à long terme pour l'étanchéité des assemblages.5
Annexe A (normative) Assemblages de tubes, raccords, robinets et équipements auxiliaires en
dimensions impériales (en pouces) .7
Annexe B (informative) Détermination de la pression d'essai à long terme en fonction du fluage.9
Bibliographie.13
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 1452-5 a été élaborée par le comité technique ISO/TC 138, Tubes, raccords et robinetterie en matières
plastiques pour le transport des fluides, sous-comité SC 2, Tubes et raccords en matières plastiques pour
adduction et distribution d'eau, et par le Comité Technique CEN/TC 155, Systèmes de canalisations et de
gaines en plastiques.
Cette première édition annule et remplace l'ISO 4422-5:1997, qui a fait l'objet d'une révision technique.
L'ISO 1452 comprend les parties suivantes, présentées sous le titre général Systèmes de canalisations en
plastique pour l'alimentation en eau, pour branchements et collecteurs d'assainissement enterrés et aériens
avec pression — Poly(chlorure de vinyle) non plastifié (PVC-U):
⎯ Partie 1: Généralités
⎯ Partie 2: Tubes
⎯ Partie 3: Raccords
⎯ Partie 4: Robinets
⎯ Partie 5: Aptitude à l'emploi du système
Directives pour l'évaluation de la conformité est le titre de ce qui sera une future Partie 7.
La présente version corrigée de l'ISO 1452-5:2009 inclut les corrections suivantes:
e e e
⎯ Page 1, modification de la terminologie dans le 3 , le 4 et le 5 alinéa.
iv © ISO 2009 – Tous droits réservés
Introduction
La norme de système, dont ceci est la Partie 4, spécifie les exigences pour un système de canalisations et
ses composants en poly(chlorure de vinyle) non plastifié (PVC-U). Le système de canalisations est destiné à
être utilisé pour l'alimentation en eau et pour les collecteurs d'assainissement enterrés et aériens avec
pression.
Pour ce qui concerne les éventuels effets défavorables des produits visés par la présente partie de l'ISO 1452
sur la qualité des eaux destinées à la consommation humaine:
a) la présente partie de l'ISO 1452 ne fournit aucune information sur la possibilité d'utiliser le produit sans
restriction;
b) les réglementations nationales existantes concernant l'utilisation et/ou les caractéristiques de ces
produits restent applicables.
Les exigences et les méthodes d'essai pour les composants autres que les robinets sont spécifiées dans
l'ISO 1452-2, l'ISO 1452-3 et l'ISO 1452-4.
La présente partie de l'ISO 1452 couvre les caractéristiques des robinets.
[1]
Des directives pour l'installation sont données dans l'ISO/TR 4191 .
[2]
Des directives pour l'évaluation de la conformité sont données dans l'ENV 1452-7 .
NORME INTERNATIONALE ISO 1452-5:2009(F)
Systèmes de canalisations en plastique pour l'alimentation en
eau, pour branchements et collecteurs d'assainissement
enterrés et aériens avec pression — Poly(chlorure de vinyle)
non plastifié (PVC-U) —
Partie 5:
Aptitude à l'emploi du système
1 Domaine d'application
La présente partie de l'ISO 1452 spécifie les caractéristiques d'aptitude à l'emploi des systèmes de
canalisations en poly(chlorure de vinyle) non plastifié (PVC-U) dans le domaine de l'alimentation en eau et
pour les collecteurs d'assainissement enterrés et aériens avec pression.
Elle spécifie aussi les paramètres d'essai pour les méthodes d'essai auxquelles il est fait référence dans la
présente partie de l'ISO 1452.
Conjointement à l'ISO 1452-1, à l'ISO 1452-2, à l'ISO 1452-3 et à l'ISO 1452-4, elle s'applique aux
assemblages et assemblages avec des composants en PVC-U ainsi qu'aux composants en PVC-U, en
d'autres matériaux, plastiques ou non plastiques, destinés à être utilisées pour
a) les conduites principales et branchements enterrés,
b) le transport de l'eau en aérien, à l'extérieur et à l'intérieur des bâtiments,
c) les collecteurs d'assainissement enterrés et aériens avec pression.
Elle s'applique aux systèmes de canalisations pour le transport de l'eau avec pression jusqu'à 25 °C (eau
froide) inclus destinée à la consommation humaine et pour l'usage général aussi bien que pour les eaux
usées avec pression.
La présente partie de l'ISO 1452 s'applique également aux composants pour le transport de l'eau et de l'eau
usée jusqu'à 45 °C inclus. Pour les températures entre 25 °C et 45 °C, l'ISO 1452-2:2009, Figure A.1,
s'applique.
NOTE Les possibilités d'utilisation pour les températures supérieures à 45 °C peuvent faire l'accord entre le fabricant
et l'utilisateur final au cas par cas.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 1452-1, Systèmes de canalisations en plastique pour l'alimentation en eau, pour branchements et
collecteurs d'assainissement enterrés et aériens avec pression — Poly(chlorure de vinyle) non plastifié
(PVC-U) — Partie 1: Généralités
ISO 1452-2:2009, Systèmes de canalisations en plastique pour l'alimentation en eau, pour branchements et
collecteurs d'assainissement enterrés et aériens avec pression — Poly(chlorure de vinyle) non plastifié
(PVC-U) — Partie 2: Tubes
ISO 1452-3:2009, Systèmes de canalisations en plastique pour alimentation en eau, pour branchement et
collecteurs d'assainissement enterrés et aériens avec pression — Poly(chlorure de vinyle) non plastifié
(PVC-U) — Partie 3: Raccords
ISO 1452-4, Systèmes de canalisations en plastique pour l'alimentation en eau, pour branchements et
collecteurs d'assainissement enterrés et aériens avec pression — Poly(chlorure de vinyle) non plastifié
(PVC-U) — Partie 4: Robinets
ISO 13783, Systèmes de canalisations en plastiques — Double manchon en poly(chlorure de vinyle) non
plastifié (PVC-U) résistant à la traction axiale — Méthode d'essai d'étanchéité et de résistance en traction,
avec sollicitation en flexion et pression interne
ISO 13844, Systèmes de canalisations en plastiques — Emboîtures avec bagues d'étanchéité en élastomères
en poly(chlorure de vinyle) non plastifié (PVC-U) pour les tubes PVC-U — Méthode d'essai d'étanchéité sous
pression négative
ISO 13845, Systèmes de canalisations en plastique — Assemblages par emboîture à bague d'étanchéité en
élastomère pour tubes en poly(chlorure de vinyle) non plastifié (PVC-U) — Méthode d'essai d'étanchéité avec
pression interne et avec déviation angulaire
ISO 13846, Systèmes de canalisations en plastiques — Assemblages et jonctions avec et sans effet de fond
pour canalisations thermoplastiques avec pression — Méthode d'essai pour vérifier l'étanchéité à long terme
sous une pression d'eau interne
3 Termes, définitions, symboles et abréviations
Pour les besoins du présent document, les termes, définitions, symboles et abréviations donnés dans
l'ISO 1452-1 s'appliquent.
4 Aptitude à l'emploi des assemblages et du système
4.1 Assemblages avec joints sans effet de fond
Les types suivants d'assemblages avec joints sans effet de fond doivent satisfaire aux exigences d'aptitude à
l'emploi données de 4.3 à 4.5 et dans les Tableaux 1 et 2, selon le cas.
a) assemblages entre tubes PVC-U à emboîture intégrée avec joints à bague d'étanchéité en élastomère
conformes à l'ISO 1452-2;
b) assemblages entre raccords et tubes en PVC-U avec joints à bague d'étanchéité en élastomère
conformes à l'ISO 1452-3 et l'ISO 1452-2, selon le cas;
c) assemblages entre robinets et tubes en PVC-U avec joints à bague d'étanchéité en élastomère
conformes à l'ISO 1452-4 et l'ISO 1452-2, selon le cas;
d) assemblages entre raccords métalliques et tubes en PVC-U avec joints à bague d'étanchéité en
élastomère;
e) assemblages entre robinets métalliques et tubes en PVC-U avec joints à bague d'étanchéité en
élastomère;
2 © ISO 2009 – Tous droits réservés
f) assemblages d'adaptation en PVC-U, PRV ou métal avec joints à bague d'étanchéité en élastomère pour
les tubes en PVC-U, avec raccordements à brides, filetés ou autres sur des tubes en diverses matières
ou sur des équipements auxiliaires, tels que les selles de branchement;
g) assemblages à joints mécaniques avec des tubes en PVC-U.
Tous les composants des assemblages de types b) à g) doivent être assemblés avec des tubes PVC-U de la
pression nominale PN ou de la série S correspondante conformes à l'ISO 1452-2. Il faut suivre les instructions
de montage du fabricant du composant.
4.2 Assemblages avec joints avec effet de fond
Les types suivants d'assemblages avec joints avec effet de fond doivent satisfaire aux exigences d'aptitude à
l'emploi données de 4.3 à 4.5 et dans les Tableaux 1 et 2, selon le cas.
a) assemblages entre tubes en PVC-U à emboîture intégrée avec joints à coller conformes à l'ISO 1452-2;
b) assemblage
...

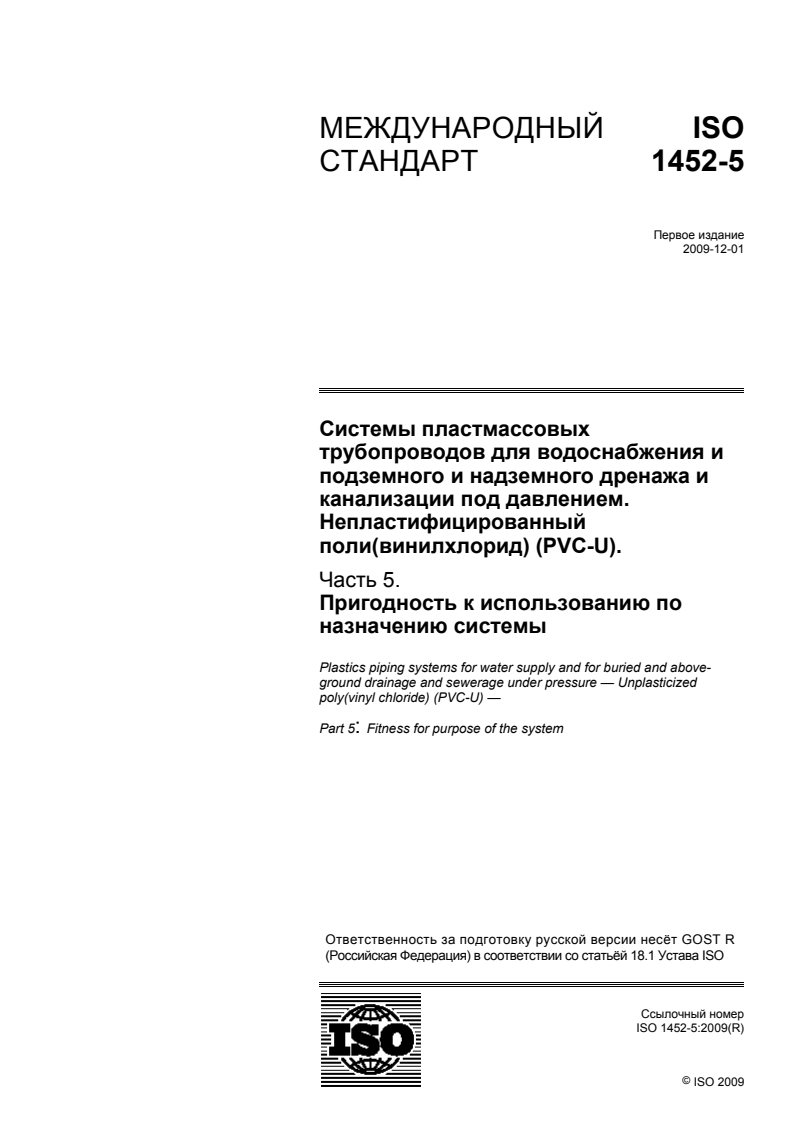

МЕЖДУНАРОДНЫЙ ISO
СТАНДАРТ 1452-5
Первое издание
2009-12-01
Системы пластмассовых
трубопроводов для водоснабжения и
подземного и надземного дренажа и
канализации под давлением.
Непластифицированный
поли(винилхлорид) (PVC-U).
Часть 5.
Пригодность к использованию по
назначению системы
Plastics piping systems for water supply and for buried and above-
ground drainage and sewerage under pressure — Unplasticized
poly(vinyl chloride) (PVC-U) —
Part 5: Fitness for purpose of the system
Ответственность за подготовку русской версии несёт GOST R
(Российская Федерация) в соответствии со статьёй 18.1 Устава ISO
Ссылочный номер
©
ISO 2009

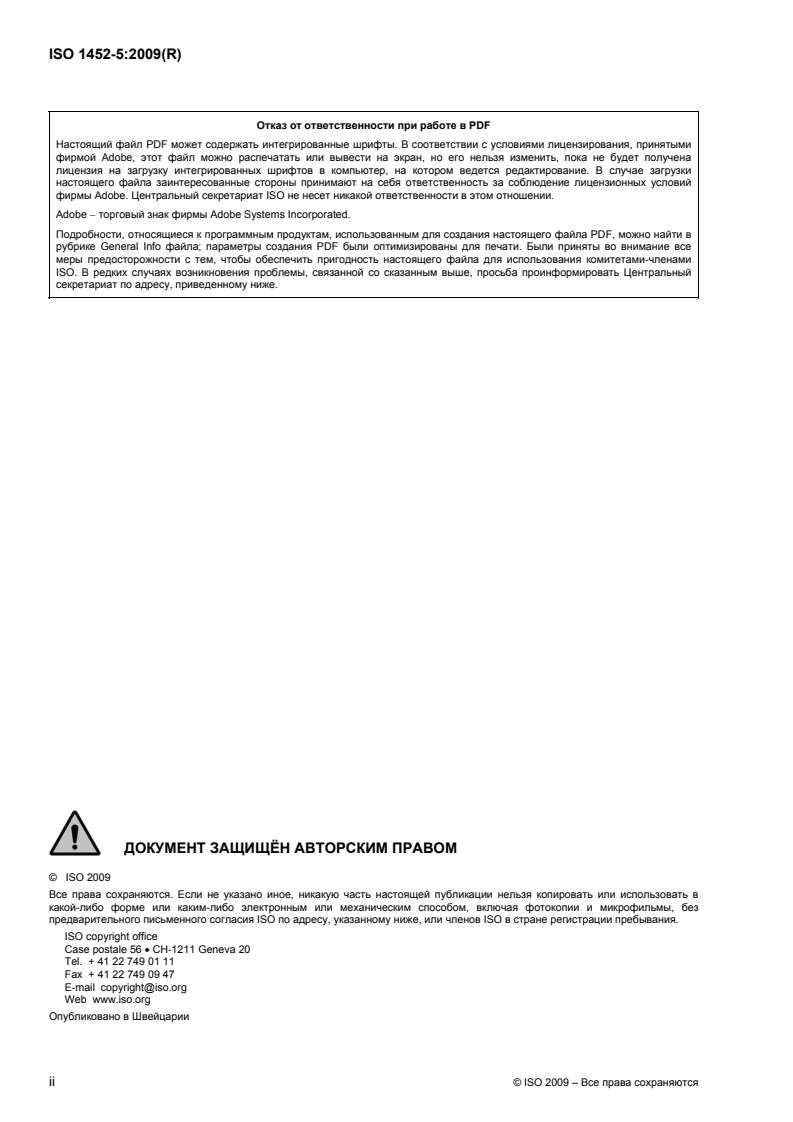

Отказ от ответственности при работе в PDF
Настоящий файл PDF может содержать интегрированные шрифты. В соответствии с условиями лицензирования, принятыми
фирмой Adobe, этот файл можно распечатать или вывести на экран, но его нельзя изменить, пока не будет получена
лицензия на загрузку интегрированных шрифтов в компьютер, на котором ведется редактирование. В случае загрузки
настоящего файла заинтересованные стороны принимают на себя ответственность за соблюдение лицензионных условий
фирмы Adobe. Центральный секретариат ISO не несет никакой ответственности в этом отношении.
Adobe − торговый знак фирмы Adobe Systems Incorporated.
Подробности, относящиеся к программным продуктам, использованным для создания настоящего файла PDF, можно найти в
рубрике General Info файла; параметры создания PDF были оптимизированы для печати. Были приняты во внимание все
меры предосторожности с тем, чтобы обеспечить пригодность настоящего файла для использования комитетами-членами
ISO. В редких случаях возникновения проблемы, связанной со сказанным выше, просьба проинформировать Центральный
секретариат по адресу, приведенному ниже.
ДОКУМЕНТ ЗАЩИЩЁН АВТОРСКИМ ПРАВОМ
© ISO 2009
Все права сохраняются. Если не указано иное, никакую часть настоящей публикации нельзя копировать или использовать в
какой-либо форме или каким-либо электронным или механическим способом, включая фотокопии и микрофильмы, без
предварительного письменного согласия ISO по адресу, указанному ниже, или членов ISO в стране регистрации пребывания.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Опубликовано в Швейцарии
ii © ISO 2009 – Все права сохраняются

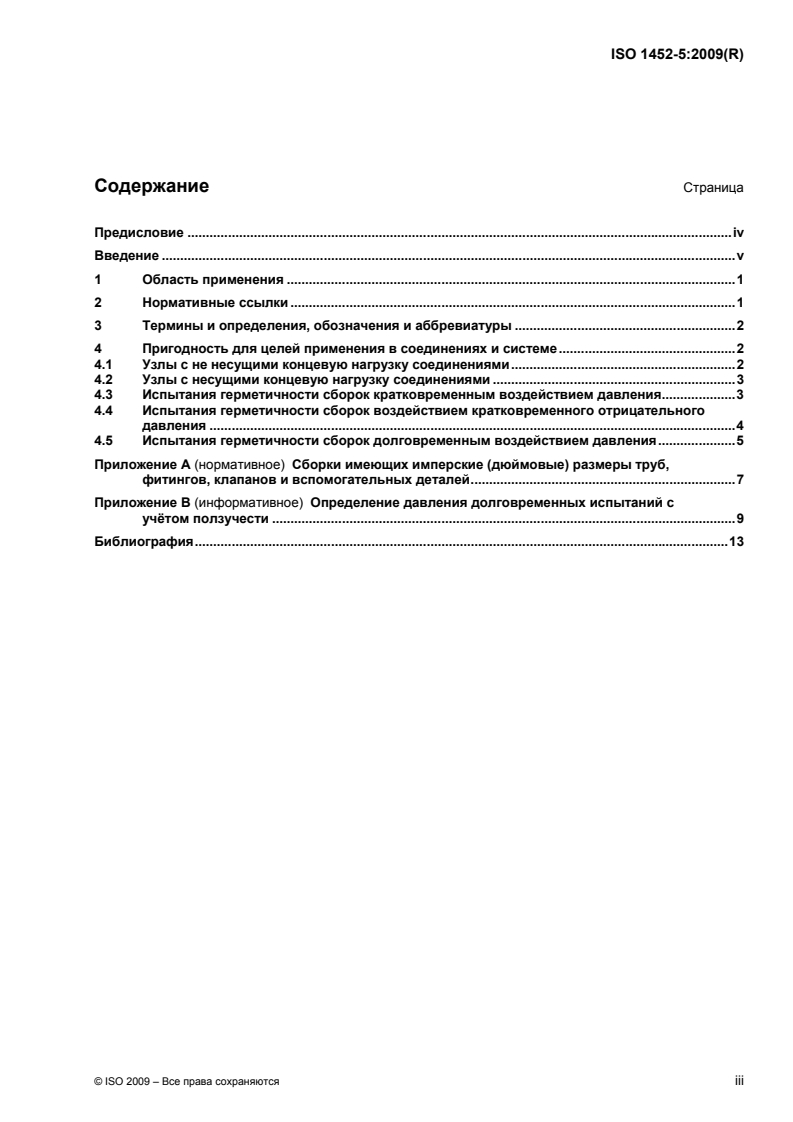

Содержание Страница
Предисловие .iv
Введение .v
1 Область применения .1
2 Нормативные ссылки .1
3 Термины и определения, обозначения и аббревиатуры .2
4 Пригодность для целей применения в соединениях и системе.2
4.1 Узлы с не несущими концевую нагрузку соединениями.2
4.2 Узлы с несущими концевую нагрузку соединениями .3
4.3 Испытания герметичности сборок кратковременным воздействием давления.3
4.4 Испытания герметичности сборок воздействием кратковременного отрицательного
давления .4
4.5 Испытания герметичности сборок долговременным воздействием давления.5
Приложение A (нормативное) Сборки имеющих имперские (дюймовые) размеры труб,
фитингов, клапанов и вспомогательных деталей.7
Приложение B (информативное) Определение давления долговременных испытаний с
учётом ползучести .9
Библиография.13

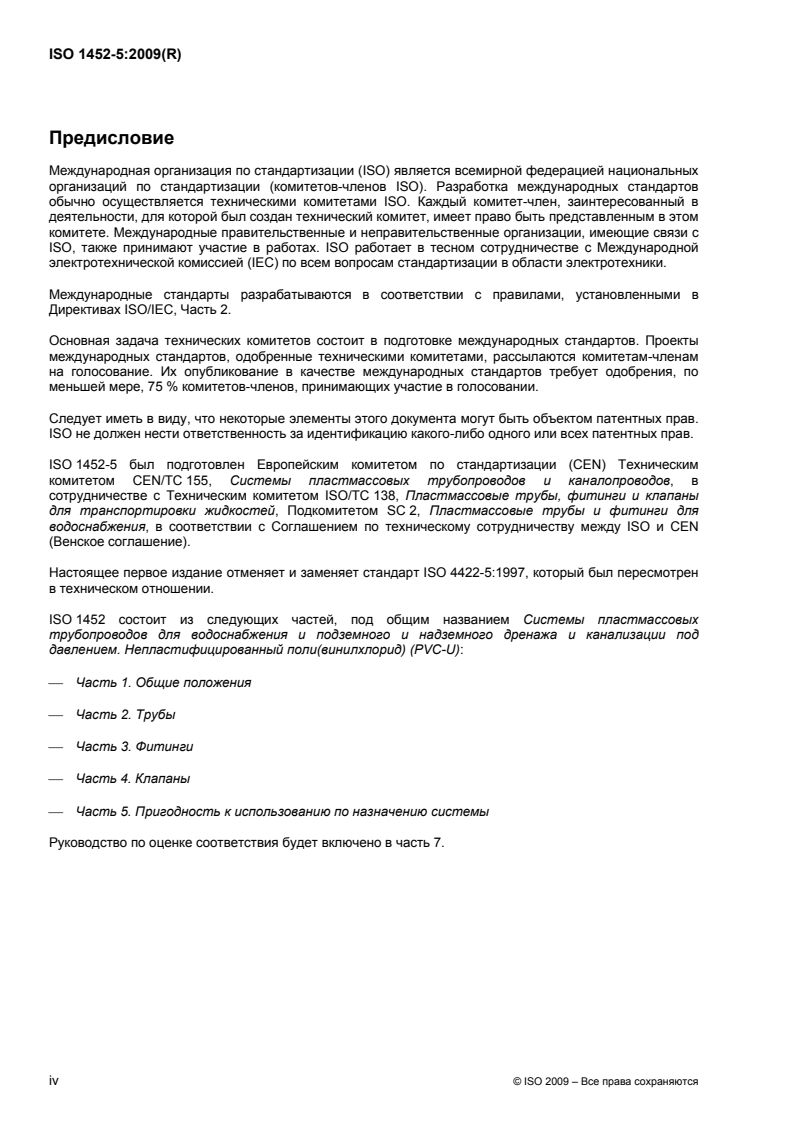

Предисловие
Международная организация по стандартизации (ISO) является всемирной федерацией национальных
организаций по стандартизации (комитетов-членов ISO). Разработка международных стандартов
обычно осуществляется техническими комитетами ISO. Каждый комитет-член, заинтересованный в
деятельности, для которой был создан технический комитет, имеет право быть представленным в этом
комитете. Международные правительственные и неправительственные организации, имеющие связи с
ISO, также принимают участие в работах. ISO работает в тесном сотрудничестве с Международной
электротехнической комиссией (IEC) по всем вопросам стандартизации в области электротехники.
Международные стандарты разрабатываются в соответствии с правилами, установленными в
Директивах ISO/IEC, Часть 2.
Основная задача технических комитетов состоит в подготовке международных стандартов. Проекты
международных стандартов, одобренные техническими комитетами, рассылаются комитетам-членам
на голосование. Их опубликование в качестве международных стандартов требует одобрения, по
меньшей мере, 75 % комитетов-членов, принимающих участие в голосовании.
Следует иметь в виду, что некоторые элементы этого документа могут быть объектом патентных прав.
ISO не должен нести ответственность за идентификацию какого-либо одного или всех патентных прав.
ISO 1452-5 был подготовлен Европейским комитетом по стандартизации (CEN) Техническим
комитетом CEN/TC 155, Системы пластмассовых трубопроводов и каналопроводов, в
сотрудничестве с Техническим комитетом ISO/TC 138, Пластмассовые трубы, фитинги и клапаны
для транспортировки жидкостей, Подкомитетом SC 2, Пластмассовые трубы и фитинги для
водоснабжения, в соответствии с Соглашением по техническому сотрудничеству между ISO и CEN
(Венское соглашение).
Настоящее первое издание отменяет и заменяет стандарт ISO 4422-5:1997, который был пересмотрен
в техническом отношении.
ISO 1452 состоит из следующих частей, под общим названием Системы пластмассовых
трубопроводов для водоснабжения и подземного и надземного дренажа и канализации под
давлением. Непластифицированный поли(винилхлорид) (PVC-U):
⎯ Часть 1. Общие положения
⎯ Часть 2. Трубы
⎯ Часть 3. Фитинги
⎯ Часть 4. Клапаны
⎯ Часть 5. Пригодность к использованию по назначению системы
Руководство по оценке соответствия будет включено в часть 7.
iv © ISO 2009 – Все права сохраняются
Введение
Система стандартов, в которую входит данная часть 5, устанавливает требования к трубопроводным
системам и их компонентам, изготовленным из непластифицированного поливинилхлорида (PVC-U).
Такие трубопроводные системы предназначены для применения в трубопроводах для водоснабжения
и подземного и надземного дренажа и канализации под давлением.
В отношении потенциально возможного отрицательного влияния на качество потребляемой
населением воды рассматриваемых в настоящей части ISO 1452 изделий необходимо отметить
следующее.
a) В настоящей части ISO 1452 не содержится какая-либо информация о возможности или
невозможности применения данных изделий без ограничений.
b) Существующие национальные нормативы, относящиеся к использованию и/или характеристикам
данных изделий, продолжают действовать.
Требования к компонентам и методы их испытаний установлены в ISO 1452-2, ISO 1452-3 и ISO 1452-4.
В данной части ISO 1452 установлены характеристики пригодности к использованию по
предусмотренному назначению пластмассовых трубопроводных систем, состоящих из труб, фитингов,
клапанов, вспомогательных деталей и их соединений.
[1]
Руководящие указания по монтажу приведены в ISO/TR 4191 .
[2]
Руководящие указания по оценке соответствия содержатся в ENV 1452-7 .
МЕЖДУНАРОДНЫЙ СТАНДАРТ ISO 1452-5:2009(R)
Системы пластмассовых трубопроводов для
водоснабжения и подземного и надземного дренажа и
канализации под давлением. Непластифицированный
поли(винилхлорид) (PVC-U).
Часть 1.
Пригодность к использованию по назначению системы
1 Область применения
Настоящая часть ISO 1452 устанавливает характеристики пригодности к использованию по
предусмотренному назначению пластмассовых трубопроводных систем для водоснабжения и
подземного и надземного дренажа и канализации под давлением, изготовленных из
непластифицированного поливинилхлорида (PVC-U).
Данная часть ISO 1452 определяет также параметры методов испытаний, на которые в ней имеются
ссылки.
Совместно с частями ISO 1452-1, ISO 1452-2, ISO 1452-3 и ISO 1452-4 она применяется к соединениям
и узлам, содержащим компоненты, изготовленные из PVC-U, других пластмассовых и
непластмассовых материалов, и предназначенным для использования в следующих целях:
a) в подземных водопроводах и устройствах водоснабжения;
b) в надземных устройствах водоснабжения как снаружи, так и внутри зданий;
c) в устройствах подземного и надземного дренажа и канализации под давлением.
Данная часть применяется к трубопроводным системам водоснабжения под давлением и при
температурах до и включая 25 °C (холодная вода), предназначенного для потребления населения и
других общих целей, а также системам канализации сточных вод под давлением.
Настоящая часть ISO 1452 применима также для передачи воды и сточных вод при более высоких
температурах, до 45 °C включительно. При температурах в пределах от 25 °C до 45 °C, применяется
схема на Рисунке A.1 в ISO 1452-2:2009.
ПРИМЕЧАНИЕ Производитель и конечный пользователь могут прийти к соглашению о возможности
использования температур выше 45 °C в отдельных случаях.
2 Нормативные ссылки
Следующие ссылочные документы обязательны для применения в настоящем документе. В случае
датированных ссылок применяются только цитированные издания. При недатированных ссылках
используется последнее издание ссылочного документа (включая все изменения).
ISO 1452-1, Системы пластмассовых трубопроводов для водоснабжения и подземного и надземного
дренажа и канализации под давлением. Непластифицированный поли(винилхлорид) (PVC-U). Часть 1.
Общие положения
ISO 1452-2:2009, Системы пластмассовых трубопроводов для водоснабжения и подземного и
надземного дренажа и канализации под давлением. Непластифицированный поли(винилхлорид)
(PVC-U). Часть 2. Трубы
ISO 1452-3:2009, Системы пластмассовых трубопроводов для водоснабжения и подземного и
надземного дренажа и канализации под давлением. Непластифицированный поли(винилхлорид)
(PVC-U). Часть 3: Фитинги
ISO 1452-4, Системы пластмассовых трубопроводов для водоснабжения и подземного и надземного
дренажа и канализации под давлением. Непластифицированный поли(винилхлорид) (PVC-U). Часть
4: Клапаны
ISO 13783, Системы пластмассовых трубопроводов. Непластифицированные
поли(винилхлоридные) (PVC-U) торцевые соединения со сдвоенными муфтами с несущей концевой
нагрузкой. Метод испытания на герметичность и прочность соединений при изгибе и под
действием внутреннего давления
ISO 13844, Системы пластмассовых трубопроводов. Муфтовые соединения типа эластомерного
уплотнительного кольца из непластифицированного поли(винилхлорида) (PVC-U) для труб из PVC-
U. Метод испытания на герметичность при отрицательном давлении
ISO 13845, Системы пластмассовых трубопроводов. Муфтовые соединения типа эластомерного
уплотнительного кольца для труб из непластифицированного поли(винилхлорида) (PVC-U). Метод
испытания на герметичность при отрицательном давлении и угловом смещении
ISO 13846, Системы пластмассовых трубопроводов. Комплекты и узлы, несущие и не несущие
торцевой нагрузки для напорных труб из термопластов. Метод испытания на длительную
герметичность под действием внутреннего давления воды
3 Термины и определения, обозначения и аббревиатуры
Для целей настоящего документа применяются термины и определения, приведённые в ISO 1452-1.
4 Пригодность для целей применения в соединениях и системе
4.1 Узлы с не несущими концевую нагрузку соединениями
Указанные далее типы узлов с не несущими концевую нагрузку соединениями должны выполнять
условия пригодности в отношении соответствия требованиям разделов 4.3 - 4.5 и Таблиц 1 и 2, в
зависимости от применения:
a) сборки имеющих собственные муфты труб PVC-U с соединениями на эластомерных кольцевых
уплотнениях, соответствующих ISO 1452-2;
b) сборки фитингов и труб PVC-U с соединениями на эластомерных кольцевых уплотнениях,
соответствующих ISO 1452-3 и ISO 1452-2 соответственно;
c) сборки клапанов и труб PVC-U с соединениями на эластомерных кольцевых уплотнениях,
соответствующих ISO 1452-4 и ISO 1452-2, соответственно;
d) сборки металлических фитингов и труб PVC-U с соединениями на эластомерных кольцевых
уплотнениях;
e) сборки металлических клапанов и труб PVC-U с соединениями на эластомерных кольцевых
уплотнениях;
2 © ISO 2009 – Все права сохраняются
f) сборки PVC-U, стеклопластиковых (GRP) или металлических переходников с соединениями на
эластомерных кольцевых уплотнениях для труб PVC-U, и с фланцевыми, резьбовыми или другими
соединениями для труб из различных материалов или вспомогательного оборудования, например
водоотводными муфтами;
g) механические сборки соединения с трубами PVC-U.
Компоненты узлов типов b) - g) следует использовать в сборках с трубами PVC-U, имеющими
соответствующее номинальное давление, PN, или серией труб S согласно ISO 1452-2. Необходимо
выполнять инструкции изготовителя по сборке компонент.
4.2 Узлы с несущими концевую нагрузку соединениями
Указанные далее типы узлов с несущими концевую нагрузку соединениями должны выполнять условия
пригодности в отношении соответствия требованиям разделов 4.3 - 4.5 и Таблиц 1 и 2, в зависимости
от применения:
a) сборки имеющих собственные муфты труб PVC-U с клеевыми на растворителе соединениями,
соответствующих ISO 1452-2;
b) сборки фитингов и труб PVC-U с клеевыми на растворителе соединениями, соответствующих
ISO 1452-3 и ISO 1452-2 соответственно;
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
