ISO 12474:2010

Hexagon socket head cap screws with metric fine pitch thread

ISO 12474:2010 specifies the characteristics of hexagon socket head cap screws with metric fine pitch thread with nominal thread diameters from 8 mm up to 36 mm and product grade A.

Vis à tête cylindrique à six pans creux à pas fin

L'ISO 12474:2010 spécifie les caractéristiques des vis à tête cylindrique à six pans creux, à pas fin, de diamètre nominal de filetage, d, de 8 mm à 36 mm inclus et de grade A.

General Information

• Status: Published
• Publication Date: 20-Sep-2010
• ICS: 21.060.10 - Bolts, screws, studs
• Technical Committee: ISO/TC 2/SC 11 - Fasteners with metric external thread
• Drafting Committee: ISO/TC 2/SC 11 - Fasteners with metric external thread
• Current Stage: 9093 - International Standard confirmed
• Start Date: 18-Aug-2025
• Completion Date: 13-Dec-2025

Relations

• Consolidates: ISO/IEC 16500-6:1999 - Information technology - Generic digital audio-visual systems - Part 6: Information representation
• Effective Date: 06-Jun-2022

Overview

ISO 12474:2010 - "Hexagon socket head cap screws with metric fine pitch thread" specifies the characteristics of hexagon socket head cap screws with metric fine pitch threads for nominal thread diameters d = 8 mm to 36 mm and product grade A. The standard provides dimensional data, acceptance guidance and cross-references to mechanical property, thread and surface-treatment standards. It also includes an informative annex with approximate masses for commercially available lengths.

Key topics and requirements

• Scope and sizes: Covers hexagon socket head cap screws with fine pitch metric threads from M8 to M36, product grade A.
• Dimensions and geometries: Detailed head, socket and shank dimensions (figures and Table 1) including permissible socket forms, head edges and underhead fillets.
• Threading and tolerances: Refers to ISO thread standards (ISO 261, ISO 965‑2, ISO 965‑3) and tolerance classes (e.g., 5g/6g depending on property class).
• Mechanical properties and materials: Links to ISO 898‑1 for carbon/alloy steels, ISO 3506‑1 for stainless steels and ISO 8839 for non‑ferrous metals; property classes such as 8.8, 10.9, 12.9 are used.
• Surface finish and coatings: Requirements for electroplated finishes (ISO 4042) and zinc‑flake coatings (ISO 10683) are referenced.
• Quality and acceptability: Surface discontinuity limits referenced (ISO 6157 series) and acceptance inspection procedures (ISO 3269).
• Designation and mass data: Provides a sample designation format (e.g., Hexagon socket head cap screw ISO 12474 - M12 × 1.5 × 80 - 12.9) and Annex A lists approximate masses for procurement/weighting purposes.

Applications and who uses it

ISO 12474 is intended for:

• Design engineers specifying fine‑pitch hexagon socket cap screws where precise dimensions and interchangeability matter.
• Manufacturers and fastener suppliers who produce, mark and sell metric fine‑pitch socket cap screws.
• Procurement and quality assurance teams using the standard for purchasing specifications, acceptance inspection and conformance checks.
• Maintenance and assembly operations that require consistent fastener geometry, thread fit and mechanical performance.

Typical practical uses include specifying fasteners for machine assemblies, precision equipment and applications where fine pitch threads are needed for finer adjustment or higher clamp accuracy.

Related standards

ISO 12474 references and complements:

• ISO 261, ISO 965‑2/3 (metric thread definitions and tolerances)
• ISO 898‑1, ISO 3506‑1, ISO 8839 (mechanical properties)
• ISO 4759‑1 (product tolerances), ISO 4042, ISO 10683 (coatings)
• ISO 3269 (acceptance inspection), ISO 6157 (surface discontinuities)

Keywords: ISO 12474, hexagon socket head cap screws, metric fine pitch thread, M8–M36, product grade A, fastener dimensions, tolerance, ISO standards.

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 12474
First edition
2010-10-01
Hexagon socket head cap screws with
metric fine pitch thread
Vis à tête cylindrique à six pans creux à pas fin

Reference number
©
ISO 2010
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.

©  ISO 2010
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Published in Switzerland
ii © ISO 2010 – All rights reserved

Contents Page
Foreword .iv
Introduction.v
1 Scope.1
2 Normative references.1
3 Dimensions .2
4 Requirements and reference International Standards .6
5 Designation .6
6 Other specifications.6
Annex A (informative) Masses.7
Bibliography.8

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 12474 was prepared by Technical Committee ISO/TC 2, Fasteners, Subcommittee SC 10, Product
standards for fasteners.
iv © ISO 2010 – All rights reserved

Introduction
This International Standard is based on ISO 21269, which has been withdrawn. The range of approval has
been brought into line with the scope of ISO 898-1. ISO 21269 specified also fine pitch thread screws of
d W M42 × 3. Certain dimensions of d W M42 × 3 were considered as screws with reduced loadability.
Therefore, the dimensions d W M42 × 3 have been omitted from this International Standard because the
smallest cross-sectional area for some sizes is not located in the thread, but in the shear area between the
head and the shank.
INTERNATIONAL STANDARD ISO 12474:2010(E)

Hexagon socket head cap screws with metric fine pitch thread
1 Scope
This International Standard specifies the characteristics of hexagon socket head cap screws with metric fine
pitch thread with nominal thread diameters, d, from 8 mm up to 36 mm and product grade A.
For approximate masses of screws, see Annex A.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 225, Fasteners — Bolts, screws, studs and nuts — Symbols and descriptions of dimensions
ISO 261, ISO general purpose metric screw threads — General plan
ISO 898-1, Mechanical properties of fasteners made of carbon steel and alloy steel — Part 1: Bolts, screws
and studs with specified property classes — Coarse thread and fine pitch thread
ISO 965-2, ISO general purpose metric screw threads — Tolerances — Part 2: Limits of sizes for general
purpose external and internal screw threads — Medium quality
ISO 965-3, ISO general purpose metric screw threads — Tolerances — Part 3: Deviations for constructional
screw threads
ISO 3269, Fasteners — Acceptance inspection
ISO 3506-1, Mechanical properties of corrosion-resistant stainless steel fasteners — Part 1: Bolts, screws and
studs
ISO 4042, Fasteners — Electroplated coatings
ISO 4753, Fasteners — Ends of parts with external ISO metric thread
ISO 4759-1, Tolerances for fasteners — Part 1: Bolts, screws, studs and nuts — Product grades A, B and C
ISO 6157-1, Fasteners — Surface discontinuities — Part 1: Bolts, screws and studs for general requirements
ISO 6157-3, Fasteners — Surface discontinuities — Part 3: Bolts, screws and studs for special requirements
ISO 8839, Mechanical properties of fasteners — Bolts, screws, studs and nuts made of non-ferrous metals
ISO 8992, Fasteners — General requirements for bolts, screws, studs and nuts
ISO 10683, Fasteners — Non-electrolytically applied zinc flake coatings
3 Dimensions
See Figure 1 and Table 1.
Symbols and descriptions of dimensions are specified in ISO 225.

a) Hexagon socket head cap screw

b) Permissible alternative form of socket c) Permissible alternative form of socket bottom
Figure 1 (continued)
2 © ISO 2010 – All rights reserved

d) Top and bottom edge of the head e) Broached socket

Key
l = 1,7 r
f maximum underhead fillet max
dd−
a,max s, max
r =
max
r see Table 1
min
a f
Point chamfered in accordance with ISO 4753. Bottom edge of head may be rounded or chamfered,
b
but in every case shall be free of burrs.
Incomplete thread u u 2 P.
g
c Top edge of head may b
...

NORME ISO
INTERNATIONALE 12474
Première édition
2010-10-01
Vis à tête cylindrique à six pans creux à
pas fin
Hexagon socket head cap screws with metric fine pitch thread

Numéro de référence
©
ISO 2010
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.

DOCUMENT PROTÉGÉ PAR COPYRIGHT

©  ISO 2010
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Publié en Suisse
ii © ISO 2010 – Tous droits réservés

Sommaire Page
Avant-propos .iv
Introduction.v
1 Domaine d'application .1
2 Références normatives.1
3 Dimensions.2
4 Exigences et Normes internationales de référence.6
5 Désignation.6
6 Autres spécifications .6
Annexe A (informative) Masses.7
Bibliographie.8

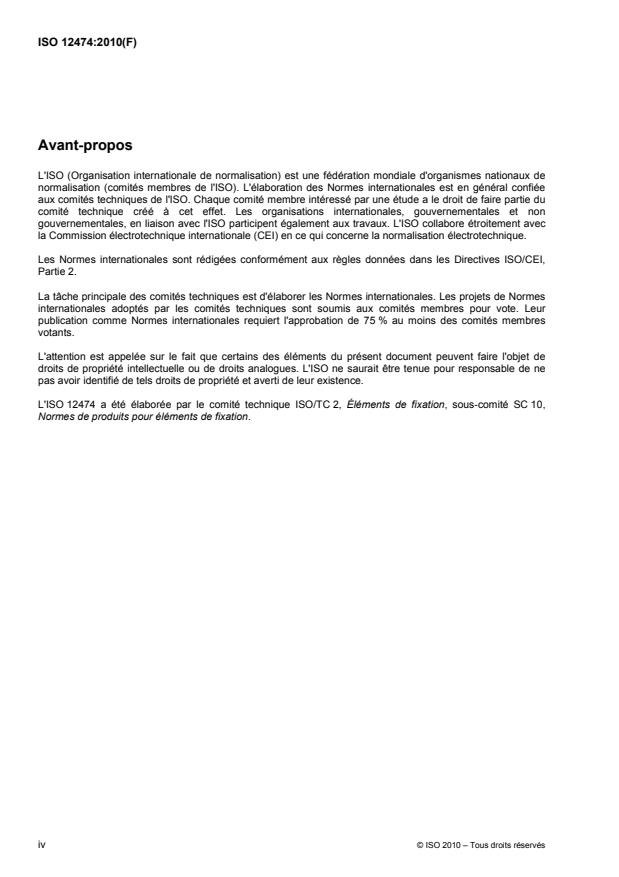

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 12474 a été élaborée par le comité technique ISO/TC 2, Éléments de fixation, sous-comité SC 10,
Normes de produits pour éléments de fixation.
iv © ISO 2010 – Tous droits réservés

Introduction
La présente Norme internationale est fondée sur l'ISO 21269 qui a été annulée. La plage des diamètres a été
alignée sur le domaine d'application de l'ISO 898-1. L'ISO 21269 spécifiait également des vis à filetage à pas
fin pour les diamètres d W M42 × 3. Certaines dimensions au-delà de d W M42 × 3 ont été reconnues comme
étant des vis à capacité de charge réduite. Par conséquent, les diamètres d W M42 × 3 ont été supprimés de
la présente Norme internationale, car la plus petite section résistante pour certaines dimensions n'était pas
située dans le filetage mais dans la zone de raccordement entre la tête et la tige.
NORME INTERNATIONALE ISO 12474:2010(F)

Vis à tête cylindrique à six pans creux à pas fin
1 Domaine d'application
La présente Norme internationale spécifie les caractéristiques des vis à tête cylindrique à six pans creux, à
pas fin, de diamètre nominal de filetage, d, de 8 mm à 36 mm inclus et de grade A.
Pour les masses approximatives des vis, voir l'Annexe A.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 225, Éléments de fixation — Vis, goujons et écrous — Symboles et description des dimensions
ISO 261, Filetages métriques ISO pour usages généraux — Vue d'ensemble
ISO 898-1, Caractéristiques mécaniques des éléments de fixation en acier au carbone et en acier allié —
Partie 1: Vis, goujons et tiges filetées de classes de qualité spécifiées — Filetages à pas gros et filetages à
pas fin
ISO 965-2, Filetages métriques ISO pour usages généraux — Tolérances — Partie 2: Dimensions limites pour
filetages intérieurs et extérieurs d'usages généraux — Qualité moyenne
ISO 965-3, Filetages métriques ISO pour usages généraux — Tolérances — Partie 3: Écarts pour filetages de
construction
ISO 3269, Éléments de fixation — Contrôle de réception
ISO 3506-1, Caractéristiques mécaniques des éléments de fixation en acier inoxydable résistant à la
corrosion — Partie 1: Vis et goujons
ISO 4042, Éléments de fixation — Revêtements électrolytiques
ISO 4753, Éléments de fixation — Extrémités des éléments à filetage extérieur métrique ISO
ISO 4759-1, Tolérances des éléments de fixation — Partie 1: Vis, goujons et écrous — Grades A, B et C
ISO 6157-1, Éléments de fixation — Défauts de surface — Partie 1: Vis et goujons d'usage général
ISO 6157-3, Éléments de fixation — Défauts de surface — Partie 3: Vis et goujons pour applications
particulières
ISO 8839, Caractéristiques mécaniques des éléments de fixation — Vis, goujons et écrous en métaux non
ferreux
ISO 8992, Éléments de fixation — Exigences générales pour vis, goujon et écrous
ISO 10683, Éléments de fixation — Revêtements non électrolytiques de lamelles de zinc
3 Dimensions
Voir Figure 1 et Tableau 1.
Les symboles et désignations des dimensions sont spécifiés dans l'ISO 225.

a) Vis à tête cylindrique
b) Autre forme de vis à six pans creux admise c) Autre forme du fond d'empreinte admise
Figure 1 (suite)
2 © ISO 2010 – Tous droits réservés

d) Arêtes supérieure et inférieure de la tête e) Empreinte brochée

Légende
l raccordement sous tête maximal égal à 1,7r
f,max max
dd−
a,max s, max
r =
max
r voir Tableau 1
min
a f
Bout chanfreiné conformément à l'ISO 4753. L'arête inférieure de la tête peut être arrondie ou
légèrement chanfreinée, mais elle ne
...
