ISO 9211-8:2018

Optics and photonics — Optical coatings — Part 8: Minimum requirements for coatings used for laser optics

This document specifies minimum requirements for the optical functions and especially for the laser power handling capability as well as for the resistance against mechanical, chemical and climatic stress of optical coatings. This document applies to optical coatings that are used in laser optics. Thereby the user is able to rely on defined numerical data while the manufacturer of thin films has the choice for the materials and production method.

Optique et photonique — Traitements optiques — Partie 8: Exigences minimales pour revêtements utilisés pour l'optique laser

Le présent document spécifie les exigences minimales pour les fonctions optiques et particulièrement pour la capacité de manipulation de puissance laser, ainsi que pour la résistance aux contraintes mécaniques, chimiques et climatiques de ces systèmes de revêtement. Le présent document s'applique aux systèmes de revêtement optique utilisés dans l'optique laser. Ainsi, l'utilisateur peut s'appuyer sur des données numériques définies, alors que le fabricant de films minces a le choix entre les matériaux et la méthode de production.

General Information

• Status: Published
• Publication Date: 06-Dec-2018
• ICS: 37.020 - Optical equipment
• Technical Committee: ISO/TC 172/SC 3 - Optical materials and components
• Drafting Committee: ISO/TC 172/SC 3/WG 2 - Coatings
• Current Stage: 6060 - International Standard published
• Due Date: 06-Nov-2018
• Completion Date: 07-Dec-2018

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 9211-8
First edition
2018-12
Optics and photonics — Optical
coatings —
Part 8:
Minimum requirements for coatings
used for laser optics
Optique et photonique — Traitements optiques —
Partie 8: Exigences minimales pour revêtements utilisés pour
l'optique laser
Reference number
ISO 9211-8:2018(E)
©
ISO 2018

---------------------- Page: 1 ----------------------
ISO 9211-8:2018(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2018
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Fax: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii © ISO 2018 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 9211-8:2018(E)

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Optical function . 2
5 Designation of optical functions, their parameters and limit deviations .2
6 Indication in drawings . 2
7 Materials and layout . 2
8 Minimum requirements . 2
Bibliography . 7
© ISO 2018 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 9211-8:2018(E)

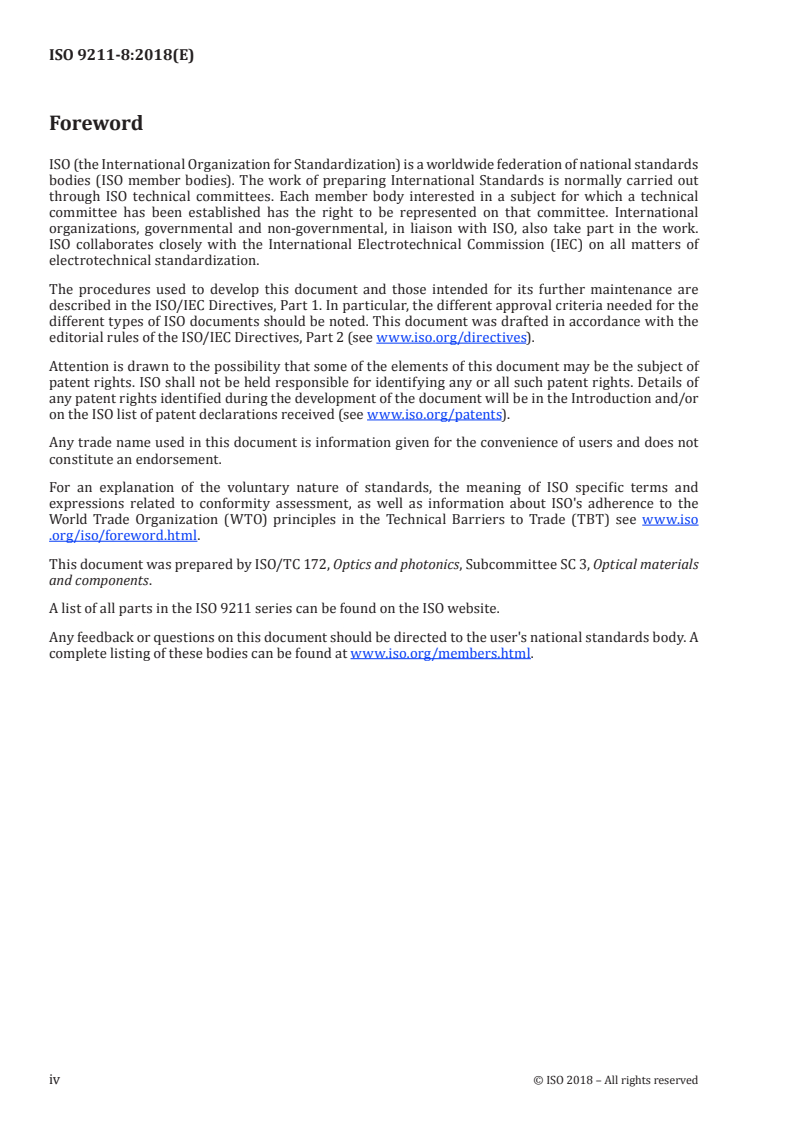

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso
.org/iso/foreword .html.
This document was prepared by ISO/TC 172, Optics and photonics, Subcommittee SC 3, Optical materials
and components.
A list of all parts in the ISO 9211 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user's national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2018 – All rights reserved

---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 9211-8:2018(E)
Optics and photonics — Optical coatings —
Part 8:
Minimum requirements for coatings used for laser optics
1 Scope
This document specifies minimum requirements for the optical functions and especially for the laser
power handling capability as well as for the resistance against mechanical, chemical and climatic stress
of optical coatings. This document applies to optical coatings that are used in laser optics. Thereby the
user is able to rely on defined numerical data while the manufacturer of thin films has the choice for the
materials and production method.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 9022-2, Optics and photonics — Environmental test methods — Part 2: Cold, heat and humidity
ISO 9211-1, Optics and photonics — Optical coatings — Part 1: Vocabulary
ISO 9211-2, Optics and photonics — Optical coatings — Part 2: Optical properties
ISO 9211-3, Optics and photonics — Optical coatings — Part 3: Environmental durability
ISO 9211-4, Optics and photonics — Optical coatings — Part 4: Specific test methods
ISO 11551, Optics and optical instruments — Lasers and laser-related equipment — Test method for
absorptance of optical laser components
ISO 13696, Optics and optical instruments — Test methods for radiation scattered by optical components
ISO 10110-9, Optics and photonics — Preparation of drawings for optical elements and systems — Part 9:
Surface treatment and coating
ISO 11151-1:2015, Lasers and laser-related equipment — Standard optical components — Part 1:
Components for the UV, visible and near-infrared spectral ranges
ISO 11151-2:2015, Lasers and laser-related equipment — Standard optical components — Part 2:
Components for the infrared spectral range
ISO 21254-1, Lasers and laser-related equipment — Test methods for laser-induced damage threshold —
Part 1: Definitions and general principles
ISO 21254-2, Lasers and laser-related equipment — Test methods for laser-induced damage threshold —
Part 2: Threshold determination
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 9211-1 apply.
© ISO 2018 – All rights reserved 1

---------------------- Page: 5 ----------------------
ISO 9211-8:2018(E)

ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
4 Optical function
The scope of this document covers laser components with surface treatments and substrates identified
in accordance with the definitions given in ISO 9211-1. In order to indicate the application in laser
devices the letter code defined in ISO 9211-1 shall be extended by an additional leading symbol “L”.
5 Designation of optical functions, their parameters and limit deviations
The specifications of the optical properties and the representation of the spectral characteristics of the
laser coatings shall be specified in accordance with ISO 9211-2.
NUMERICAL EXAMPLE
L-HR ISO 9211-8 ρ(1 064 nm) > 0,999
L-AR ISO 9211-8 ρ (1 030 nm, 45°) < 0,01
s
For low power applications see Clause 8. An additional symbol "LOW" shall be added to the designation.
NUMERICAL EXAMPLE
L-HR ISO 9211-8 ρ(633 nm) > 0,999 LOW
6 Indication in drawings
When applying
...

NORME ISO
INTERNATIONALE 9211-8
Première édition
2018-12
Optique et photonique — Traitements
optiques —
Partie 8:
Exigences minimales pour revêtements
utilisés pour l'optique laser
Optics and photonics — Optical coatings —
Part 8: Minimum requirements for coatings used for laser optics
Numéro de référence
ISO 9211-8:2018(F)
©
ISO 2018

---------------------- Page: 1 ----------------------
ISO 9211-8:2018(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2018
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
Fax: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii © ISO 2018 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 9211-8:2018(F)

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 2
4 Fonction optique . 2
5 Désignation des fonctions optiques, leurs paramètres et écarts limites.2
6 Indication sur les dessins . 2
7 Matériaux et disposition . 2
8 Exigences minimales . 2
Bibliographie . 7
© ISO 2018 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 9211-8:2018(F)

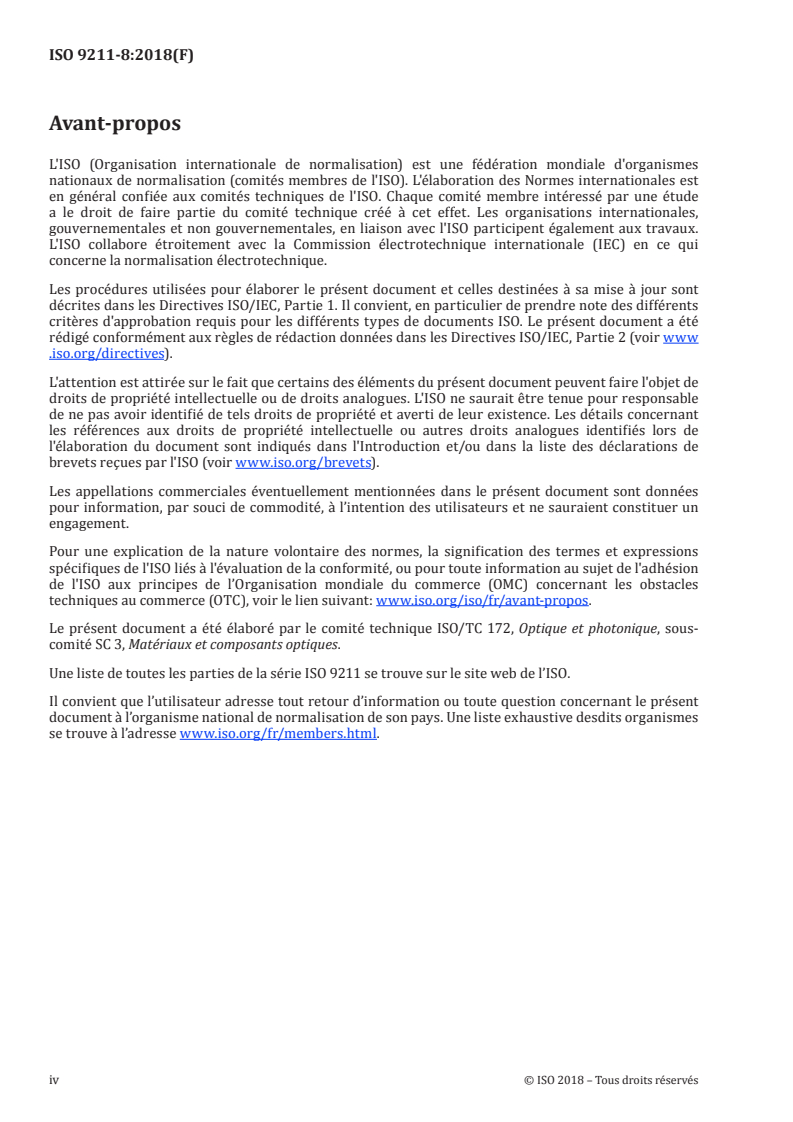

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/iso/fr/avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 172, Optique et photonique, sous-
comité SC 3, Matériaux et composants optiques.
Une liste de toutes les parties de la série ISO 9211 se trouve sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/fr/members .html.
iv © ISO 2018 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 9211-8:2018(F)
Optique et photonique — Traitements optiques —
Partie 8:
Exigences minimales pour revêtements utilisés pour
l'optique laser
1 Domaine d’application
Le présent document spécifie les exigences minimales pour les fonctions optiques et particulièrement
pour la capacité de manipulation de puissance laser, ainsi que pour la résistance aux contraintes
mécaniques, chimiques et climatiques de ces systèmes de revêtement. Le présent document s’applique
aux systèmes de revêtement optique utilisés dans l'optique laser. Ainsi, l'utilisateur peut s'appuyer sur
des données numériques définies, alors que le fabricant de films minces a le choix entre les matériaux et
la méthode de production.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 9022-2, Optique et photonique — Méthodes d'essais d'environnement — Partie 2: Froid, chaleur et
humidité
ISO 9211-1, Optique et photonique — Traitements optiques — Partie 1: Vocabulaire
ISO 9211-2, Optique et photonique — Traitements optiques — Partie 2: Propriétés optiques
ISO 9211-3, Optique et photonique — Traitements optiques — Partie 3: Durabilité environnementale
ISO 9211-4, Optique et photonique — Traitements optiques — Partie 4: Méthodes d'essai spécifiques
ISO 10110-9, Optique et photonique — Indications sur les dessins pour éléments et systèmes optiques —
Partie 9: Traitement de surface et revêtement
ISO 11151-1:2015, Lasers et équipements associés aux lasers — Composants optiques standards — Partie 1:
Composants pour les plages spectrales UV, visible et proche de l'infrarouge
ISO 11151-2:2015, Lasers et équipements associés aux lasers — Composants optiques standards — Partie 2:
Composants pour la plage spectrale infrarouge
ISO 11551, Optique et instruments d'optique — Lasers et équipements associés aux lasers — Méthode
d'essai du facteur d'absorption des composants optiques pour lasers
ISO 13696, Optique et instruments d'optique — Méthodes d'essai du rayonnement diffusé par les composants
optiques
ISO 21254-1, Lasers et équipements associés aux lasers — Méthodes d'essai du seuil d'endommagement
provoqué par laser — Partie 1: Définitions et principes de base
ISO 21254-2, Lasers et équipements associés aux lasers — Méthodes d'essai du seuil d'endommagement
provoqué par laser — Partie 2: Détermination du seuil
© ISO 2018 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO 9211-8:2018(F)

3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 9211‑1 s'appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https: //www .iso .org/obp
— IEC Electropedia: disponible à l’adresse http: //www .electropedia .org/
4 Fonction optique
Le domaine d’application du présent document couvre les composants laser avec des traitements
de surface et des substrats identifiés conformément aux définitions données dans l'ISO 9211‑1. Afin
d'indiquer l'application dans les dispositifs laser, le code de lettre défini dans l'ISO 9211‑1 doit être
prolongé par un symbole principal supplémentaire «L».
5 Désignation des fonctions optiques, leurs paramètres et écarts limites
Les spécifications des propriétés optiques et la représentation des caractéristiques spectrales des
revêtements laser doivent être spécifiées conformément à l’ISO 9211‑2.
EXEMPLE NUMÉRIQUE
L-HR ISO 9211-8 ρ(1 064 nm) > 0,999
L-AR ISO 9211-8 ρ (1 030 nm, 45°) < 0,01
s
Dans le
...
