Fasteners — Fundamentals of hydrogen embrittlement in steel fasteners

This document presents the latest knowledge related to hydrogen embrittlement, translated into know-how in a manner that is complete yet simple, and directly applicable to steel fasteners.

Fixations — Principes de la fragilisation par l'hydrogène pour les fixations en acier

Le présent document présente les connaissances les plus récentes relatives à la fragilisation par l'hydrogène sous forme de know-how, transcrite d'une façon complète, facilement accessible et directement applicable aux fixations en acier.

General Information

Status
Published
Publication Date
18-Feb-2019
Current Stage
6060 - International Standard published
Completion Date
19-Feb-2019
Ref Project

Buy Standard

Technical report
ISO/TR 20491:2019 - Fasteners -- Fundamentals of hydrogen embrittlement in steel fasteners
English language
22 pages
sale 15% off
Preview
sale 15% off
Preview
Technical report
ISO/TR 20491:2019 - Fixations -- Principes de la fragilisation par l'hydrogene pour les fixations en acier
French language
24 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (Sample)

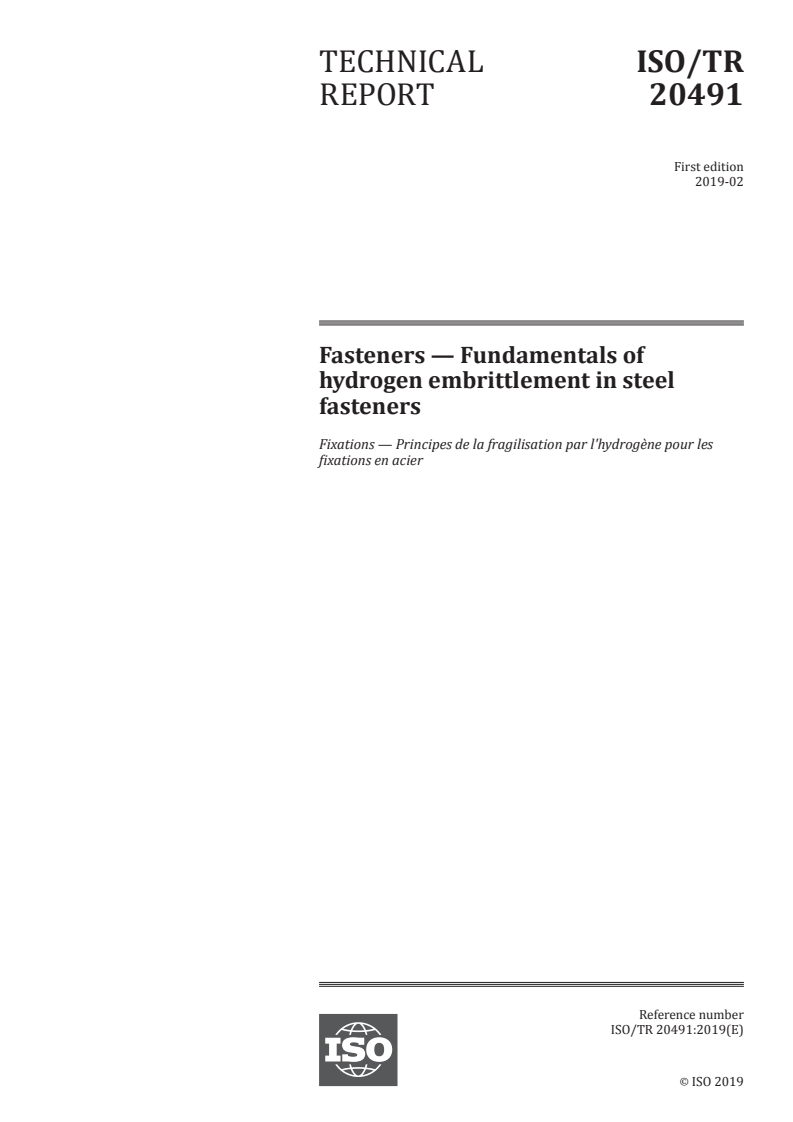

TECHNICAL ISO/TR
REPORT 20491
First edition
2019-02
Fasteners — Fundamentals of
hydrogen embrittlement in steel
fasteners
Fixations — Principes de la fragilisation par l'hydrogène pour les
fixations en acier
Reference number
ISO/TR 20491:2019(E)
ISO 2019
---------------------- Page: 1 ----------------------
ISO/TR 20491:2019(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2019

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved
---------------------- Page: 2 ----------------------
ISO/TR 20491:2019(E)

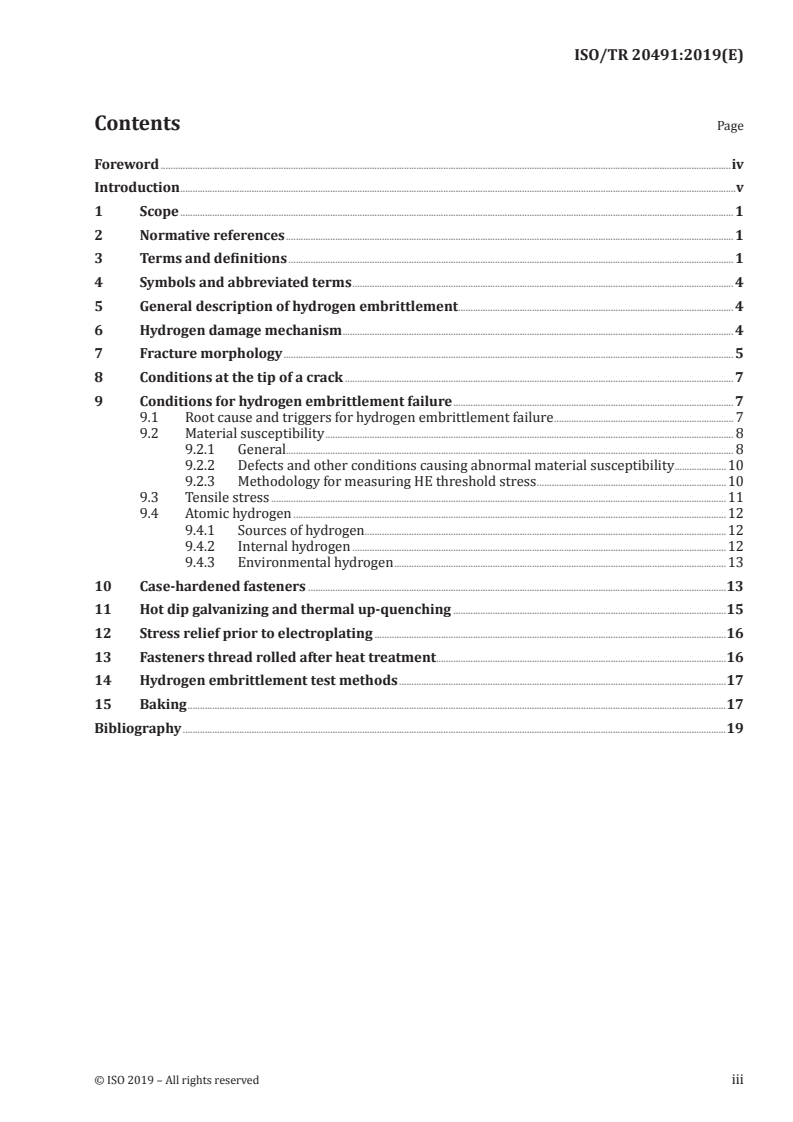

Contents Page

Foreword ........................................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Symbols and abbreviated terms ........................................................................................................................................................... 4

5 General description of hydrogen embrittlement ................................................................................................................ 4

6 Hydrogen damage mechanism ............................................................................................................................................................... 4

7 Fracture morphology ....................................................................................................................................................................................... 5

8 Conditions at the tip of a crack .............................................................................................................................................................. 7

9 Conditions for hydrogen embrittlement failure .................................................................................................................. 7

9.1 Root cause and triggers for hydrogen embrittlement failure ......................................................................... 7

9.2 Material susceptibility ...................................................................................................................................................................... 8

9.2.1 General...................................................................................................................................................................................... 8

9.2.2 Defects and other conditions causing abnormal material susceptibility .....................10

9.2.3 Methodology for measuring HE threshold stress .............................................................................10

9.3 Tensile stress .........................................................................................................................................................................................11

9.4 Atomic hydrogen ................................................................................................................................................................................12

9.4.1 Sources of hydrogen ........................................................................................................................................... ........12

9.4.2 Internal hydrogen ........................................................................................................................................................12

9.4.3 Environmental hydrogen .......................................................................................................................................13

10 Case-hardened fasteners ..........................................................................................................................................................................13

11 Hot dip galvanizing and thermal up-quenching ...............................................................................................................15

12 Stress relief prior to electroplating ...............................................................................................................................................16

13 Fasteners thread rolled after heat treatment......................................................................................................................16

14 Hydrogen embrittlement test methods .....................................................................................................................................17

15 Baking ...........................................................................................................................................................................................................................17

Bibliography .............................................................................................................................................................................................................................19

© ISO 2019 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO/TR 20491:2019(E)

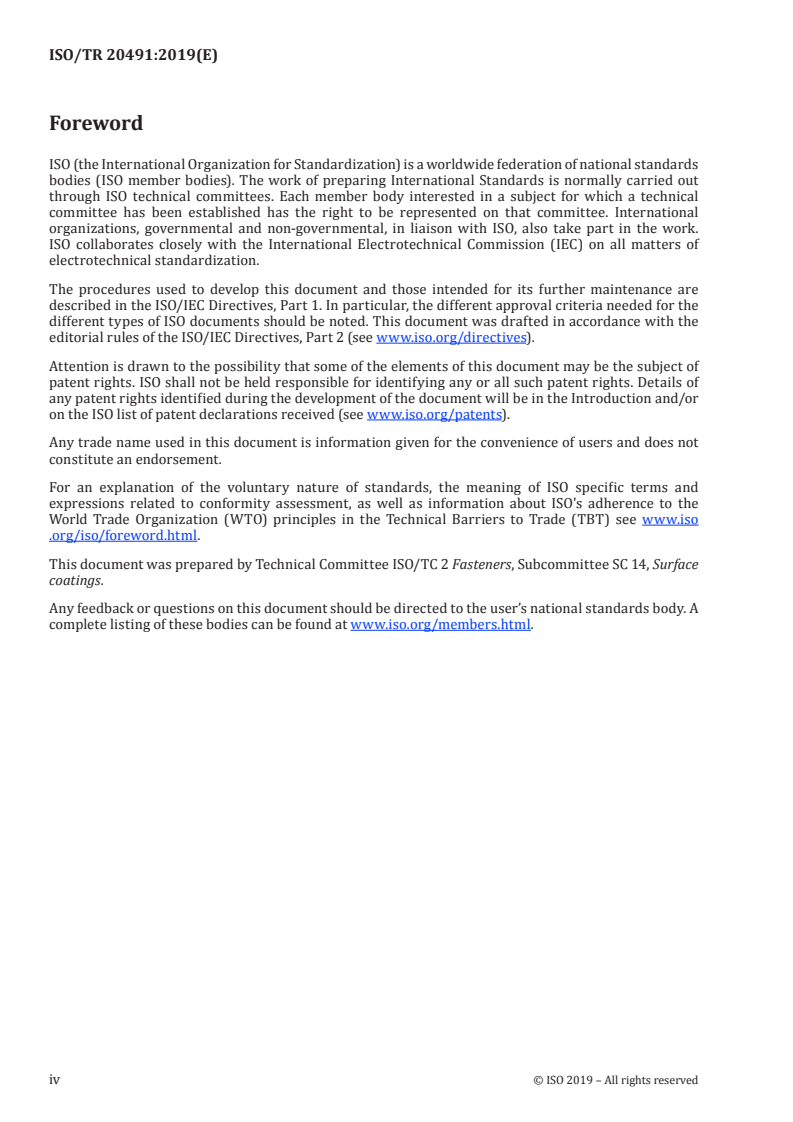

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso

.org/iso/foreword .html.

This document was prepared by Technical Committee ISO/TC 2 Fasteners, Subcommittee SC 14, Surface

coatings.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2019 – All rights reserved
---------------------- Page: 4 ----------------------
ISO/TR 20491:2019(E)
Introduction

High strength mechanical steel fasteners are broadly characterized by tensile strengths (R ) above

1 000 MPa and are often used in critical applications such as in bridges, engines, aircraft, where a

fastener failure can have catastrophic consequences. Preventing failures and managing the risk of

hydrogen embrittlement (HE) is a fundamental consideration implicating the entire fastener supply

chain, including: the steel mill, the fastener manufacturer, the coater, the application engineer, the joint

designer, all the way to the end user. Hydrogen embrittlement has been studied for decades, yet the

complex nature of HE phenomena and the many variables make the occurrence of fastener failures

unpredictable. Researches are typically conducted under simplified and/or idealized conditions that

cannot be effectively translated into know-how prescribed in fastener industry standards and practices.

Circumstances are further complicated by specifications or standards that are sometimes inadequate

and/or unnecessarily alarmist. Inconsistencies and even contradictions in fastener industry standards

have led to much confusion and many preventable fastener failures. The fact that HE is very often

mistakenly determined to be the root cause of failure as opposed to a mechanism of failure reflects the

confusion.
© ISO 2019 – All rights reserved v
---------------------- Page: 5 ----------------------
TECHNICAL REPORT ISO/TR 20491:2019(E)
Fasteners — Fundamentals of hydrogen embrittlement in
steel fasteners
1 Scope

This document presents the latest knowledge related to hydrogen embrittlement, translated into know-

how in a manner that is complete yet simple, and directly applicable to steel fasteners.

2 Normative references
There are no normative references in this document.
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
3.1
hardness

resistance of a metal to plastic deformation, usually by indentation or penetration by a solid object (at

the surface or in the core)
3.2
work hardening

increase of mechanical strength and hardness (3.1) when a metal is plastically deformed at ambient

temperature (by rolling, drawing, stretching, sinking, heading, extrusion, etc.) also resulting in a

decrease of ductility
3.3
heat treatment

process cycle (controlled heating, soaking and cooling) of a solid metal or alloy product, to obtain a

controlled and homogeneous transformation of the material structure and/or to achieve desired

physical or mechanical properties

Note 1 to entry: Quenching and tempering, annealing, case-hardening and stress relief are examples of heat

treatment for fasteners.
3.4
quenching and tempering

heat treatment (3.3) process of quench hardening comprising austenitizing and fast cooling, under

conditions such that the austenite transforms more or less completely into martensite (and possibly

into bainite), followed by a reheat to a specific temperature for a controlled period, then cooling, in

order to achieve the required level of physical or mechanical properties
© ISO 2019 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO/TR 20491:2019(E)
3.5
case-hardening

thermochemical treatment process consisting of carburizing or carbonitriding followed by quenching

which induces an increase of hardness (3.1) in the surface of the fastener steel

Note 1 to entry: This process is used for tapping screws, thread forming screws, self-drilling screws, etc.

3.6
stress relief

heat treatment (3.3) process by which fasteners are heated to a predetermined and controlled

temperature followed by a slow cooling, for the purpose of reducing residual stresses induced by work

hardening (3.2)
3.7
baking

process of heating fasteners for a specified duration at a given temperature in order to minimize the

risk of internal hydrogen embrittlement (3.15)

[SOURCE: ISO 1891-2:2014, 3.4.11, modified — "time" was replaced with "duration"]

3.8
crack
beginning of fracture (3.10) without complete separation
[SOURCE: ASTM F2078-15, modified — "line" was replaced with "beginning"]
3.9
failure

loss of the ability of a fastener to perform a specified function, which in some cases can lead to complete

fracture (3.10)
3.10
fracture

break occurring when the plastic deformation in a fastener increases locally above its resistance limit,

resulting in the separation of the fastener into two or more pieces, during testing or in service

3.11
fracture morphology
structure and aspect of the fractured surface
3.12
ductile

exhibiting a large amount of plastic deformation before fracture (3.10) with a resulting non-flat fracture

surface showing fibrous ductile dimple morphology that is typically dull or matte

3.13
brittle

exhibiting little or no plastic deformation before fracture (3.10) with a resulting flat fracture surface

showing brittle morphology that is typically shiny

Note 1 to entry: Brittle fracture along cleavage planes is known as transgranular fracture.

Note 2 to entry: Brittle fracture by separation at prior austenite grain boundaries is known as intergranular

fracture.
2 © ISO 2019 – All rights reserved
---------------------- Page: 7 ----------------------
ISO/TR 20491:2019(E)
3.14
hydrogen embrittlement

permanent loss of ductility in a metal or alloy caused by atomic hydrogen in combination with load

[1]

induced and/or residual tensile stress that can lead to brittle (3.13) fracture (3.10) after certain time

Note 1 to entry: In the context of describing hydrogen embrittlement of high strength steel fasteners, the term

“hydrogen” refers to atomic hydrogen and not molecular H gas.
[SOURCE: ISO 1891-2:2014, 3.4.9, modified — Note 1 to entry has been added.]
3.15
internal hydrogen embrittlement
IHE

embrittlement caused by residual hydrogen from manufacturing processes, resulting in delayed brittle

failure (3.9) of fasteners under load induced and/or residual tensile stress
[SOURCE: ISO 1891-2:2014, 3.4.10]
3.16
environmental hydrogen embrittlement
EHE

embrittlement caused by hydrogen absorbed as atomic hydrogen from a service environment,

resulting in delayed brittle failure (3.9) of fasteners under tensile stress (i.e. load induced and/or

residual tensile stress)
[SOURCE: ISO 1891-2:2014, 3.4.13]
3.17
hydrogen embrittlement threshold stress

critical stress below which hydrogen embrittlement (3.14) does not occur, which represents the degree

of susceptibility of a steel for a given quantity of available hydrogen
3.18
stress corrosion cracking
SCC

category of environmental hydrogen embrittlement (3.16) where failure (3.9) occurs during service by

cracking under the combined action of corrosion generated hydrogen and load induced tensile stress

[SOURCE: ISO 1891-2:2014, 3.4.14]
3.19
hydrogen diffusion

propagation of hydrogen and interaction with metallurgical features within the steel microstructure

(microcracks, dislocations, precipitates, inclusions, grain boundaries, etc.) which constitute areas of

traps into the fastener material: non-reversible traps (characterized by high bonding energies and low

probability of hydrogen being released) and reversible traps (characterized by low bonding energies

and hydrogen being released more readily)
3.20
hydrogen effusion

outward migration of hydrogen from the fastener material, occurring naturally at ambient temperature

due to concentration gradient or as the result of a thermal driving force [e.g. baking (3.7)]

© ISO 2019 – All rights reserved 3
---------------------- Page: 8 ----------------------
ISO/TR 20491:2019(E)
4 Symbols and abbreviated terms
EHE environmental hydrogen embrittlement
HAC hydrogen assisted cracking
HE hydrogen embrittlement
HELP hydrogen enhanced local plasticity
HIC hydrogen induced cracking
IHE internal hydrogen embrittlement
SCC stress corrosion cracking
5 General description of hydrogen embrittlement

Generally, hydrogen embrittlement is classified under two broad categories based on the source of

hydrogen: internal hydrogen embrittlement (IHE) and environmental hydrogen embrittlement (EHE).

IHE is caused by residual hydrogen from steelmaking and/or from processing steps such as pickling

and electroplating. EHE is caused by hydrogen introduced into the metal from external sources while it

is under stress, such as in-service fastener.

The term “stress corrosion cracking” (SCC) is used in relation to EHE that occurs when hydrogen is

produced as a by-product of surface corrosion and is absorbed by the steel fastener. Cathodic hydrogen

absorption is a subset of SCC. Cathodic hydrogen absorption occurs in the presence of metallic coatings

such as zinc or cadmium that are designed to sacrificially corrode to protect a steel fastener from

rusting. If the underlying steel becomes exposed, a reduction process on the exposed steel surface

simultaneously results in the evolution of hydrogen in quantities that are significantly greater than in

the case of uncoated steel.

The terms “de-embrittlement” and “re-embrittlement” are also used in the aerospace field but are

technically incorrect because embrittlement is not reversible. De-embrittlement is misused to describe

the effect of baking, and re-embrittlement is misused to describe the effect of hydrogen absorption

during service or by use of maintenance cleaning fluids.
6 Hydrogen damage mechanism

High strength steel is broadly defined as having a tensile strength (R ) above 1 000 MPa. When high

strength steel is tensile stressed, as is the case with a high strength fastener that is under tensile

load from tightening, the stress causes atomic hydrogen within the steel to diffuse (i.e. move) to the

location of greatest stress (e.g. at the first engaged thread or at the fillet radius under the head of a

bolt). As increasingly higher concentrations of hydrogen collect at this location, steel that is normally

ductile gradually becomes brittle. Eventually, the concentration of stress and hydrogen in one location

causes a hydrogen assisted (brittle) microcrack. The brittle microcrack continues to grow as hydrogen

moves to follow the tip of the propagating crack, until the fastener is overloaded and finally fractures.

This phenomenon is often called hydrogen assisted cracking (HAC) [or hydrogen induced cracking

(HIC)]. The hydrogen damage mechanism as described causes the fastener to fail at stresses that are

[1][2]

significantly lower than the basic strength of the fastener as determined by a standard tensile test .

Theoretical models that describe hydrogen damage mechanisms under idealized conditions have been

[2]

proposed since the 1960s . In the case of high strength steel, these models are based primarily on two

[3] [4][5][6]

complementary theories of decohesion and hydrogen enhanced local plasticity (HELP) . Given the

[7]

complexity of HE phenomena, hydrogen damage models continue to evolve and be refined . An in-

depth review of the theories of hydrogen damage is outside the scope of this technical report. However,

detailed information is given in the references listed in the Bibliography.
4 © ISO 2019 – All rights reserved
---------------------- Page: 9 ----------------------
ISO/TR 20491:2019(E)

Hydrogen "traps" refer to metallurgical features within the steel microstructure such as grain

[8]

boundaries, dislocations, precipitates, inclusions, etc., to which hydrogen atoms can become bonded .

Hydrogen thus “trapped” is no longer free to diffuse (i.e. move) to areas of high stress where it can

participate in the mechanism of HAC. Traps are typically classified as reversible or non-reversible based

on their bonding energies. Reversible traps are characterized by low bonding energies: in other words,

hydrogen is more easily released from the trap. Non-reversible traps are characterized by high bonding

energies: in other words, hydrogen requires a great deal of energy (e.g. from heat or stress field) to be

released from the trap. Non-trapped hydrogen which is free to move in the metal lattice is called mobile

[9][10][11]
hydrogen; it is also known as interstitial or diffusible hydrogen .
7 Fracture morphology

With quenched and tempered high strength steel fasteners, the fracture surface resulting from

hydrogen assisted cracking (HAC) is typically characterized by brittle intergranular morphology which

is caused by a crack growth path that follows the grain boundaries (see Figure 1). The morphology of

a fracture surface varies based on the susceptibility of the material and the degree of embrittlement.

Clearly defined grain facets (i.e. sharp and angular features) and/or a high proportion of brittle versus

[12]

ductile features are indicative of high degree of embrittlement . Figure 1 illustrates a fracture surface

that is 100 % intergranular with very well-defined grain facets. Less susceptible materials can present

fracture surfaces that contain a mix of intergranular and cleavage (i.e. trans-granular) morphologies.

With a tensile loaded fastener, a brittle hydrogen assisted crack typically grows up to a point where

the reduced cross section of the fastener can no longer withstand the applied load. At this point, the

fastener fractures rapidly (i.e. fast fracture). A normal fracture morphology corresponding to fast

fracture is ductile, characterized by ductile dimples. Figure 2 illustrates a fracture surface where the

brittle hydrogen assisted crack propagation ended (i.e. final crack tip) prior to final ductile fast fracture

of the fastener.

Other forms of embrittlement failure are caused by phenomena not related to the presence of hydrogen

such as temper embrittlement, quench embrittlement, quench crack, etc., that must be distinguished

from hydrogen embrittlement failures. These other types of embrittlement can exhibit similar

intergranular fracture surfaces but are principally distinguished from hydrogen embrittlement by the

fact that they are not time dependent.
© ISO 2019 – All rights reserved 5
---------------------- Page: 10 ----------------------
ISO/TR 20491:2019(E)

Figure 1 — Fracture surface showing 100 % well defined brittle intergranular morphology —

Cr-Mo alloy steel (AISI 4135), quenched and tempered to 530 HV, zinc electroplated

Figure 2 — Fracture surface showing both brittle intergranular morphology resulting from

HAC and ductile dimple morphology indicative of final fracture — Cr-Mo alloy steel (AISI 4135)

at 530 HV, zinc electroplated
6 © ISO 2019 – All rights reserved
---------------------- Page: 11 ----------------------
ISO/TR 20491:2019(E)
8 Conditions at the tip of a crack

A microcrack can be initiated in a loaded fastener by several mechanisms that are not necessarily

related to HAC (e.g. fatigue, overloading, grain boundary weakening by phosphorous segregation).

However, once a crack is initiated by any mechanism including HAC, the conditions at the tip of the

[13]

crack, notably the concentration of stress, are often much more severe than initial conditions . The

crack can propagate readily by a single or a combination of mechanisms that seek to reduce the stress

at the tip of the crack. If it happens that a sufficient quantity of hydrogen is available to interact with

the crack tip, then the propagation of the crack can be facilitated by HAC (see Figure 3). For example,

even in low susceptibility materials, an existing crack under static or cyclic load exposed to a corrosive

[14][15]
environment can propagate in part by stress corrosion cracking .
Key
1 atomic hydrogen
2 propagating crack

Figure 3 — An existing sharp crack surrounded by atomic hydrogen that can interact with the

crack tip to cause hydrogen assisted crack propagation

In the case where HAC is the mechanism of an initial microcrack, the time to failure is significantly

shortened as available hydrogen continues to interact with and follow the tip of the propagating crack.

In such a scenario, HAC is the primary failure mechanism. A failure investigation needs to distinguish

the scenario where HAC is the mechanism of an initial microcrack from a scenario where the mechanism

of the initial crack is not related to HAC. The fracture surface presented by the latter scenario can

nevertheless exhibit intergranular features if hydrogen becomes available to interact with the crack

tip; in this case, HAC must be considered only as a secondary fracture mechanism.

9 Conditions for hydrogen embrittlement failure
9.1 Root cause and triggers for hydrogen embrittlement failure

Three elemental conditions must be present concurrently to cause hydrogen embrittlement failure (see

Figure 4):
— material condition that is susceptible to hydrogen damage,

— tensile stress (typically from an externally applied load or residual stress), and

— atomic hydrogen.

If all three of these elements are present in sufficient and overlapping quantities, and given time,

hydrogen damage results in crack initiation and growth until the occurrence of fracture. Time to failure

can vary, depending on the severity of the conditions and the source of hydrogen. Stress and hydrogen

are considered triggers, whereas material susceptibility is the fundamental requirement for HE to occur

[16]
and is therefore associated with the root cause .
© ISO 2019 – All rights reserved 7
---------------------- Page: 12 ----------------------
ISO/TR 20491:2019(E)
Figure 4 — Confluence of the three necessary conditions
for delayed hydrogen embrittlement (HE) failure to occur
9.2 Material susceptibility
9.2.1 General

Susceptibility of a material to hydrogen damage (i.e. material susceptibility) is a function of the

material condition, which is comprehensively described by the metallurgical structure and mechanical

properties of a material such as steel. Examining material susceptibility is the fundamental basis for

understanding hydrogen embrittlement phenomena.

Given that hydrogen embrittlement causes loss of ductility and, consequently, loss of strength, the

foundation for studying and quantifying susceptibility of a material to hydrogen damage begins with

mechanical testing. This testing measures the behaviour of the material under increasing stress, first

without, and then with the addition of absorbed hydrogen. A detailed description of such a methodology

is given in 9.2.2.

Material strength (i.e. tensile strength and/or hardness) has a first order effect on HE susceptibility

of steel. As strength increases, steel becomes harder, less ductile, less tough and more susceptible

to hydrogen damage. The susceptibility of steel fasteners increases significantly when the specified

[17]

hardness is above 390 HV . This increase in susceptibility is characterized by a ductile-brittle

transition, whereby the material rapidly loses its ductility. The ductile-brittle transition can occur over

[17]
a narrow range of increasing hardness . See Figure 5.
8 © ISO 2019 – All rights reserved
---------------------- Page: 13 ----------------------
ISO/TR 20491:2019(E)
Key
X hardness (HV)
Y normal scatter range - percent notch fracture strength (NFS )
Not susceptible.

Ductile-brittle transition (transition begins as hardness is increased above 390 HV).

Susceptible [high probability of failure by hydrogen embrittlement (HE)].
Acceptance threshold for fasteners.

Figure 5 — Scatter range of a model HE threshold stress curve for zinc electroplated notched

[36]
square bars tested in air under four-point bending load

Up to hardness of 390 HV (left part of Figure 5), steel does not exhibit any loss of fracture strength: in

other words, it is not embrittled.

Above 390 HV (right part of Figure 5), a ductile brittle transition occurs as hardness is increased. The

start of the ductile-brittle transition is dependent on the microstructural characteristics of the specific

[36][12]
steel alloy and the concentration of available hydrogen .

Steel fasteners with a specified hardness up to 390 HV, such as fasteners of property class 10.9 in

[6]

accordance with ISO 898-1 , have no significant susceptibility to hydrogen embrittlement failure.

In other words, these steel fasteners can tolerate the presence of hydrogen without any delayed

degradation of their mechanical strength. This assertion assumes that the fasteners are produced

by using appropriately selected steel, well-controlled steel making and fastener manufacturing

[12][17]
processes .
[18]

To minimize the risk of internal hydrogen embrittlement (IHE), ISO 4042 and ASTM F1941/

[19]

F1941M , which are the recommended standards for electroplated fasteners, classify susceptible

fasteners requiring mandatory baking as those having minimum specified hardness above 390 HV. The

mandatory baking limit of 390 HV is based on both scientific research (see Figure 5) and longstanding

fasten
...

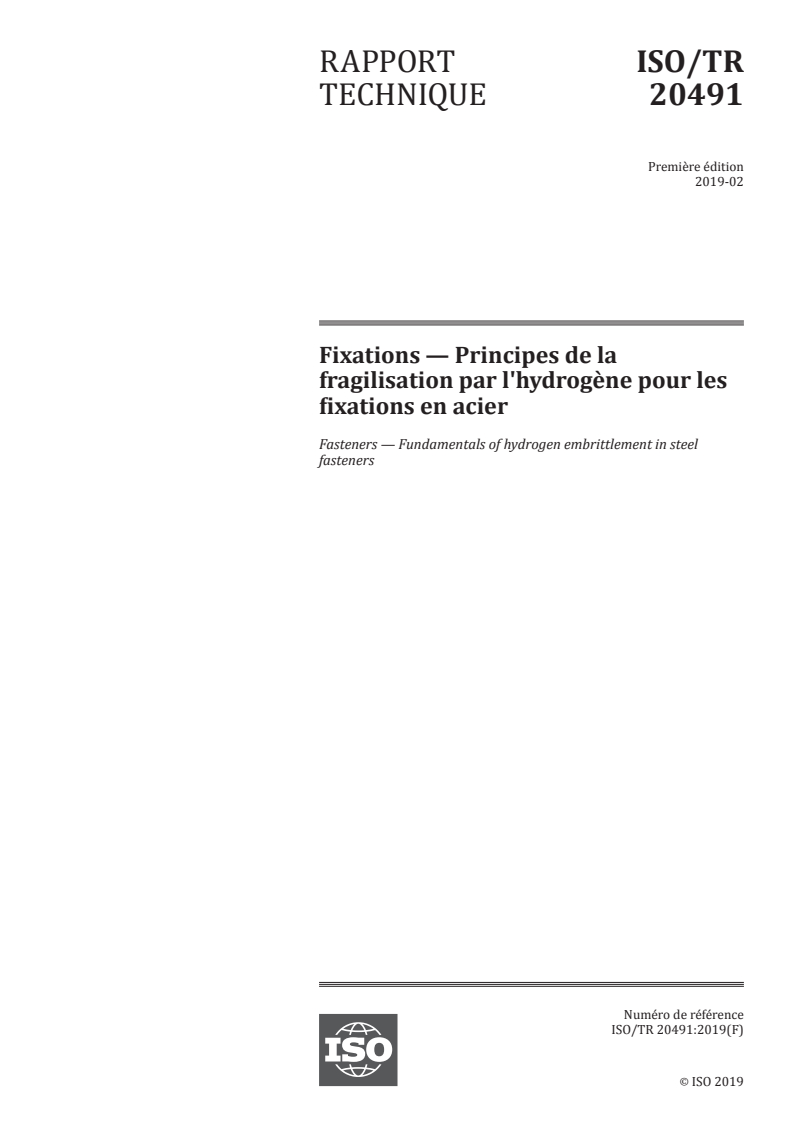

RAPPORT ISO/TR
TECHNIQUE 20491
Première édition
2019-02
Fixations — Principes de la
fragilisation par l'hydrogène pour les
fixations en acier
Fasteners — Fundamentals of hydrogen embrittlement in steel
fasteners
Numéro de référence
ISO/TR 20491:2019(F)
ISO 2019
---------------------- Page: 1 ----------------------
ISO/TR 20491:2019(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO/TR 20491:2019(F)

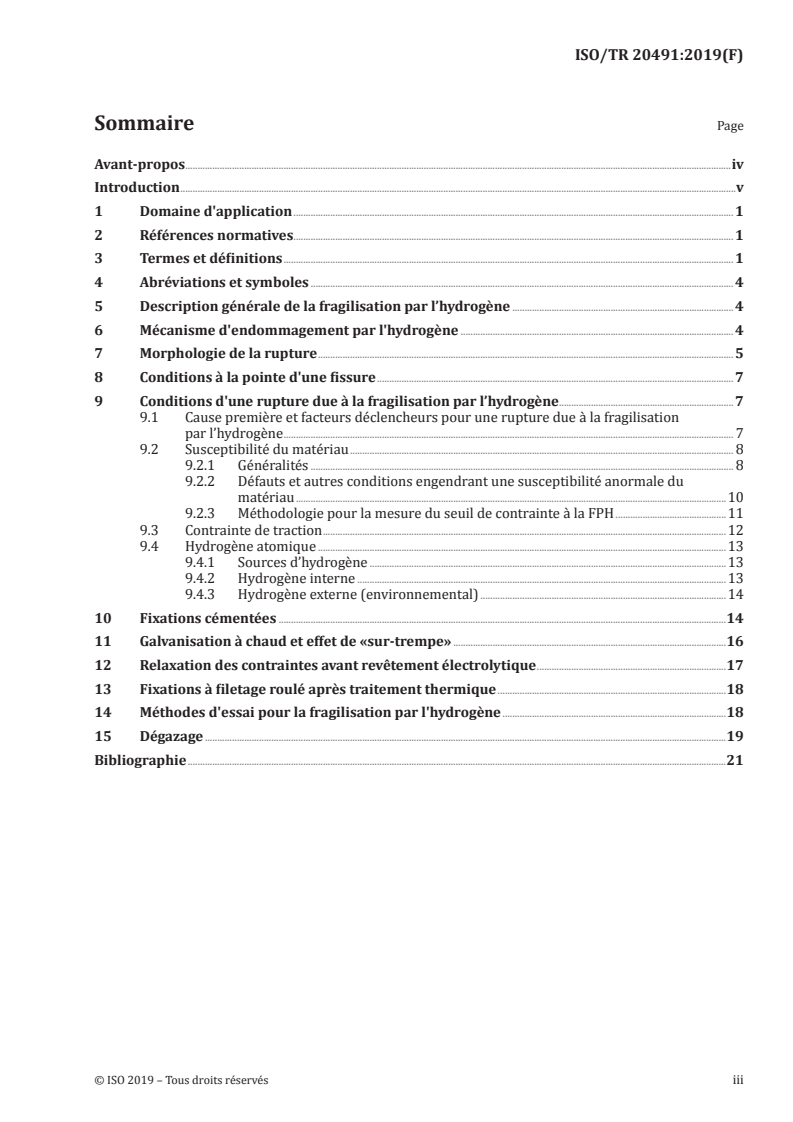

Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Domaine d'application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 1

4 Abréviations et symboles ............................................................................................................................................................................ 4

5 Description générale de la fragilisation par l’hydrogène .......................................................................................... 4

6 Mécanisme d'endommagement par l'hydrogène ............................................................................................................... 4

7 Morphologie de la rupture ......................................................................................................................................................................... 5

8 Conditions à la pointe d'une fissure ................................................................................................................................................. 7

9 Conditions d'une rupture due à la fragilisation par l’hydrogène ....................................................................... 7

9.1 Cause première et facteurs déclencheurs pour une rupture due à la fragilisation

par l’hydrogène ....................................................................................................................................................................................... 7

9.2 Susceptibilité du matériau ............................................................................................................................................................ 8

9.2.1 Généralités ............................................................................................................................................................................ 8

9.2.2 Défauts et autres conditions engendrant une susceptibilité anormale du

matériau ...............................................................................................................................................................................10

9.2.3 Méthodologie pour la mesure du seuil de contrainte à la FPH .............................................11

9.3 Contrainte de traction ....................................................................................................................................................................12

9.4 Hydrogène atomique ......................................................................................................................................................................13

9.4.1 Sources d’hydrogène .................................................................................................................................................13

9.4.2 Hydrogène interne ......................................................................................................................................................13

9.4.3 Hydrogène externe (environnemental) ....................................................................................................14

10 Fixations cémentées ......................................................................................................................................................................................14

11 Galvanisation à chaud et effet de «sur-trempe» ...............................................................................................................16

12 Relaxation des contraintes avant revêtement électrolytique .............................................................................17

13 Fixations à filetage roulé après traitement thermique .............................................................................................18

14 Méthodes d'essai pour la fragilisation par l'hydrogène ...........................................................................................18

15 Dégazage ....................................................................................................................................................................................................................19

Bibliographie ...........................................................................................................................................................................................................................21

© ISO 2019 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO/TR 20491:2019(F)

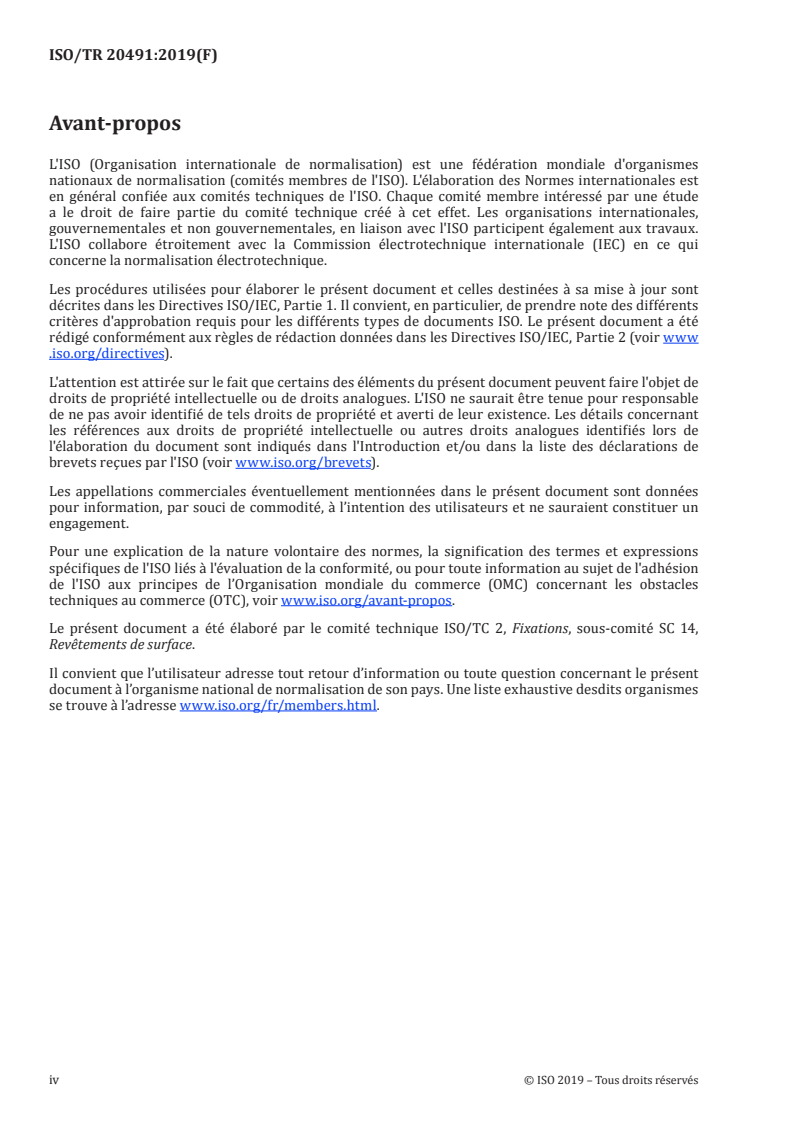

Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/directives).

L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de

brevets reçues par l'ISO (voir www .iso .org/brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion

de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir www .iso .org/avant -propos.

Le présent document a été élaboré par le comité technique ISO/TC 2, Fixations, sous-comité SC 14,

Revêtements de surface.

Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent

document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes

se trouve à l’adresse www .iso .org/fr/members .html.
iv © ISO 2019 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO/TR 20491:2019(F)
Introduction

Les fixations en acier à haute résistance pour applications mécaniques sont généralement caractérisées

par une résistance à la traction (R ) supérieure à 1 000 MPa, elles sont souvent utilisées dans des

applications critiques, telles que des ponts, des moteurs de véhicules, des avions, pour lesquelles la

rupture d’une fixation peut avoir des conséquences catastrophiques. La prévention des ruptures et la

gestion du risque de Fragilisation Par l’Hydrogène (FPH) sont des considérations fondamentales qui

impliquent l'ensemble de la chaîne d'approvisionnement des fixations, notamment l'aciériste, le fabricant

des fixations, l'applicateur du revêtement, l'ingénieur d'application, le concepteur d'assemblages, et tout

autre intervenant jusqu'à l'utilisateur final.

La fragilisation par l'hydrogène est étudiée depuis des décennies, mais la nature complexe des

phénomènes de fragilisation par l’hydrogène et les nombreuses variables ne permettent pas de prévoir

la survenue de ruptures de fixations. Des recherches sont généralement menées dans des conditions

simplifiées et/ou idéalisées qui ne peuvent pas être réellement traduites comme savoir-faire à prescrire

dans les spécifications et normes de fixations, et les pratiques industrielles.

Ces circonstances sont de plus compliquées par des spécifications ou normes qui sont parfois

insuffisantes et parfois inutilement alarmistes. Les incohérences, voire les contradictions, dans les

normes de fixations pour l’industrie ont conduit à une grande confusion et à un certain nombre de

ruptures de fixations qui auraient pu être évitées. Le fait que la FPH soit très souvent considérée à tort

comme étant la cause principale d'une rupture, contrairement à ce qu'elle est à savoir un mécanisme de

défaillance, reflète bien cette confusion.
© ISO 2019 – Tous droits réservés v
---------------------- Page: 5 ----------------------
RAPPORT TECHNIQUE ISO/TR 20491:2019(F)
Fixations — Principes de la fragilisation par l'hydrogène
pour les fixations en acier
1 Domaine d'application

Le présent document présente les connaissances les plus récentes relatives à la fragilisation par

l’hydrogène sous forme de know-how, transcrite d’une façon complète, facilement accessible et

directement applicable aux fixations en acier.
2 Références normatives
Le présent document ne contient aucune référence normative.
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions suivants s’appliquent.

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:

— ISO Online browsing platform: disponible à l’adresse https: //www .iso .org/obp

— IEC Electropedia: disponible à l’adresse http: //www .electropedia .org/
3.1
dureté

résistance d’un métal à une déformation plastique, habituellement par indentation ou pénétration d’un

objet solide (en surface ou à cœur)
3.2
écrouissage

augmentation de la résistance mécanique et de la dureté (3.1) lorsqu’un métal est déformé plastiquement

à température ambiante (par laminage, tréfilage, étirage, rétreint, frappe, extrusion, etc.) qui induit

également une diminution de la ductilité
3.3
traitement thermique

cycle d’opérations (chauffage, maintien en température puis refroidissement contrôlés) appliqué à un

métal ou alliage à l’état solide, afin d’obtenir une transformation maîtrisée et homogène de la structure

du matériau et/ou de lui conférer des propriétés physiques ou mécaniques particulières

Note 1 à l'article: Les procédés de trempe et revenu, recuit, cémentation et relaxation des contraintes sont des

exemples de traitement thermique pour les fixations.
3.4
trempe et revenu
QT (Quenching and Tempering)

procédé de traitement thermique (3.3) de trempe, comprenant une austénitisation puis un

refroidissement rapide réalisé dans des conditions telles que l’austénite se transforme plus ou moins

complètement en martensite (et éventuellement en bainite), suivi d’une nouvelle chauffe à une

température spécifique et sur une période de temps contrôlées puis d’un refroidissement, afin d’obtenir

le niveau requis de caractéristiques mécaniques ou physiques
© ISO 2019 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO/TR 20491:2019(F)
3.5
cémentation

procédé de traitement thermochimique d’enrichissement en carbone ou de carbonitruration suivi d’une

trempe, provoquant une augmentation de la dureté (3.1) de la surface de l’acier des fixations

Note 1 à l'article: Ce procédé est utilisé pour les vis à tôle, les vis autoformeuses, autoperceuses, etc.

3.6
relaxation des contraintes

procédé de traitement thermique (3.3) où les fixations sont chauffées à une température prédéfinie

et maitrisée suivi d’un refroidissement lent, afin de de diminuer les contraintes résiduelles dues à

l’écrouissage (3.2)
3.7
dégazage

procédé de chauffage des fixations pendant une durée déterminée à une température donnée, de façon

à minimiser le risque de fragilisation par l’hydrogène interne (3.15)
[SOURCE: ISO 1891-2:2014, 3.4.11]
3.8
amorce de rupture
début de fissuration avant rupture (3.10) sans séparation complète

[SOURCE: ASTM F2078-15, modifiée — en anglais, "line" a été remplacé par "beginning"]

3.9
défaillance

perte de la capacité d’une fixation à remplir une fonction spécifiée, qui dans certains cas peut aller

jusqu’à la rupture (3.10) complète
3.10
rupture

casse survenant lorsque la déformation plastique dans une fixation augmente localement au-delà de

sa limite de résistance, provoquant la séparation de la fixation en un au plusieurs morceaux, lors d’un

essai ou en service
3.11
faciès de rupture
structure et aspect de la surface fracturée
3.12
ductile

caractérisé par une déformation plastique importante avant rupture (3.10) qui induit une surface de

rupture irrégulière avec une morphologie en cupule d'aspect fibreux, habituellement terne ou mat

3.13
fragile

caractérisé par le peu d’aptitude à une déformation plastique ou l’absence de déformation plastique

avant rupture (3.10) qui induit une surface de rupture plane avec une morphologie de décohésion

intergranulaire, d’aspect habituellement brillant

Note 1 à l'article: Pour une rupture fragile le long des plans de clivage, le terme rupture transgranulaire est

utilisé.

Note 2 à l'article: Pour une rupture fragile avec séparation aux joints de grains d’austénite, le terme rupture

intergranulaire est utilisé.
2 © ISO 2019 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO/TR 20491:2019(F)
3.14
fragilisation par l’hydrogène
FPH

perte irréversible de ductilité d’un métal ou d’un alliage provoquée par l’hydrogène atomique, sous

l'effet de contraintes de traction dues à une charge ou à des contraintes résiduelles, qui peut conduire à

[1]
une rupture (3.10) fragile (3.13) après un certain temps

Note 1 à l'article: Dans le contexte de la description de la fragilisation par l'hydrogène des fixations en acier à

haute résistance, le terme «hydrogène» fait référence à l'hydrogène atomique et non au gaz moléculaire H .

[SOURCE: ISO 1891-2:2014, 3.4.9, modifiée – La note 1 à l’article a été ajoutée]
3.15
fragilisation par l’hydrogène interne
IHE (Internal Hydrogen Embrittlement)

fragilisation provoquée par de l’hydrogène résiduel issu des procédés de fabrication, entraînant une

rupture fragile différée sous l’effet de contraintes de traction dues à une charge ou à des contraintes

résiduelles
[SOURCE: ISO 1891-2:2014, 3.4.10]
3.16
fragilisation par l’hydrogène externe (environnemental)
EHE (Environmental Hydrogen Embrittlement)

fragilisation provoquée par les atomes d’hydrogène absorbés provenant de l'environnement

d’utilisation, entraînant une rupture fragile différée des fixations sous l’effet de contraintes de traction

(contraintes induites par une charge ou contraintes résiduelles)

[SOURCE: ISO 1891-2:2014, 3.4.13, modifiée — "(environnemental)" a été ajouté conformément à la

norme de vocabulaire en vigueur]
3.17
seuil de contrainte à la fragilisation par l’hydrogène

contrainte critique en dessous de laquelle la fragilisation par l’hydrogène (3.14) ne se produit pas, et

représentant le degré de susceptibilité d’un acier par rapport à une quantité d’hydrogène disponible

3.18
corrosion sous contrainte
SCC (Stress Corrosion Cracking)

catégorie de fragilisation par l’hydrogène externe (environnemental) (3.16) pour laquelle la défaillance

(3.9) se produit en service par fissuration, sous l’action combinée de l’hydrogène issu de la corrosion et

de l'effet des contraintes de traction
[SOURCE: ISO 1891-2:2014, 3.4.14]
3.19
diffusion de l’hydrogène

propagation de l’hydrogène et interaction avec les défauts de la microstructure de l’acier (lacunes,

dislocations, précipités, inclusions, joints de grains, etc.) qui constituent des sites de piégeage dans le

matériau de la fixation: pièges dits irréversibles (caractérisés par leur forte énergie de piégeage et une

faible probabilité d’effusion de l’hydrogène) et pièges dits réversibles (caractérisés par leur faible énergie

de piégeage et une effusion de l’hydrogène plus facile)
3.20
effusion de l’hydrogène

migration de l’hydrogène du cœur du matériau vers l’extérieur de la fixation, se produisant de façon

naturelle à température ambiante du fait d’un gradient de concentration, ou sous l’action d’un effet

thermique [par exemple dégazage (3.7)]
© ISO 2019 – Tous droits réservés 3
---------------------- Page: 8 ----------------------
ISO/TR 20491:2019(F)
4 Abréviations et symboles

EHE fragilisation par l’hydrogène environnemal (Environmental Hydrogen Embrittlement)

HAC fissuration assistée par l'hydrogène (Hydrogen Assisted Cracking)
FPH Fragilisation Par l’Hydrogène

HELP plasticité locale augmentée par l'hydrogène (Hydrogen Enhanced Local Plasticity)

HIC fissuration induite par l'hydrogène (Hydrogen Induced Cracking)
IHE fragilisation par l’hydrogène interne (Internal Hydrogen Embrittlement)
SCC corrosion fissurante sous contrainte (Stress Corrosion Cracking)
5 Description générale de la fragilisation par l’hydrogène

En général, la fragilisation par l'hydrogène est subdivisée en deux grandes catégories en fonction de

la source d'hydrogène: la fragilisation par l'hydrogène interne (IHE) et la fragilisation par l'hydrogène

externe (EHE). L’IHE est causée par de l'hydrogène résiduel provenant de la fabrication de l'acier et/ou

d'étapes de fabrication, telles que le décapage chimique et le revêtement électrolytique. L’EHE est causée

par de l'hydrogène s’introduisant dans le métal à partir de sources externes (environnementales) alors

qu'il est sous contrainte, ce qui est le cas par exemple pour une fixation en service.

Le terme corrosion fissurante sous contrainte (SCC) est couramment utilisé par rapport à l’EHE qui

survient lorsque l'hydrogène est un sous-produit résultant de la corrosion de surface absorbé par la

fixation en acier. L'absorption d'hydrogène cathodique est une forme de SCC. L'absorption d'hydrogène

cathodique se produit en présence de revêtements métalliques, tels que le zinc ou le cadmium, qui de

par leurs propriétés sacrificielles sont conçus pour se corroder afin de protéger la fixation en acier

de la rouille. Si l'acier sous-jacent est exposé, le processus de réduction se produisant à la surface

de l'acier exposé entraîne simultanément un dégagement d'hydrogène dans des quantités qui sont

significativement plus élevées que dans le cas d'un acier non revêtu.

Les termes «défragilisation» et «refragilisation» sont également utilisés dans le domaine aéronautique

mais sont incorrects car la fragilisation est irréversible. La défragilisation est un contresens pour

décrire l’effet du dégazage, et la refragilisation est un contresens pour décrire l’effet de l’absorption

d’hydrogène en service ou par l’utilisation de liquides nettoyant pour la maintenance.

6 Mécanisme d'endommagement par l'hydrogène

L'acier à haute résistance est généralement défini comme ayant une résistance à la traction (R )

supérieure à 1 000 MPa. Lorsqu'un acier à haute résistance est soumis à des contraintes de traction,

comme c’est le cas avec une fixation à haute résistance sous charge de traction après serrage, la

contrainte provoque la diffusion (c’est-à-dire la migration) de l'hydrogène atomique à l'intérieur de

l'acier vers l'emplacement de la plus forte contrainte (par exemple au niveau du premier filet en prise

ou du rayon de raccordement sous tête de vis). Comme des concentrations de plus en plus importantes

d'hydrogène s'accumulent à cet endroit, l'acier qui est normalement ductile devient progressivement

fragile. Finalement, la concentration de contraintes et d'hydrogène en une même zone génère une

microfissure (fragile) assistée par l'hydrogène. La microfissure fragile continue à se développer au fur

et à mesure que l'hydrogène progresse en suivant la pointe de la fissure, jusqu'à ce que la charge de

rupture de la fixation soit dépassée et qu’elle finisse par se rompre. Ce phénomène est souvent appelé

Fissuration assistée par l'hydrogène (HAC) ou Fissuration induite par l'hydrogène (HIC). Le mécanisme

d'endommagement par l'hydrogène, tel que décrit, provoque la rupture de la fixation à des valeurs

de contrainte qui sont significativement inférieures à la résistance d’origine de la fixation, telle que

[1][2]
déterminée au moyen d’un essai de traction normalisé .
4 © ISO 2019 – Tous droits réservés
---------------------- Page: 9 ----------------------
ISO/TR 20491:2019(F)

Des modèles théoriques qui décrivent les mécanismes d'endommagement par l'hydrogène dans des

[2]

conditions idéalisées sont proposés depuis les années 1960 . Dans le cas d’aciers à haute résistance,

[3]

ces modèles sont principalement basés sur deux théories complémentaires, de décohésion et de

[4][5][6]

plasticité locale augmentée par l'hydrogène (HELP) . Étant donné la complexité des phénomènes

[7]

de FPH, les modèles d'endommagement par l'hydrogène continuent d'évoluer et d'être affinés . Une

analyse approfondie des théories d'endommagement par l'hydrogène est hors domaine d'application du

présent Rapport technique. Cependant, des informations détaillées sont données dans les références

listées en Bibliographie.

Les «pièges» à hydrogène se réfèrent à des défauts métallurgiques dans la microstructure de l'acier,

tels que des joints de grains, des dislocations, des précipités, des inclusions, etc., auxquels des atomes

[8]

d'hydrogène peuvent se fixer . L'hydrogène ainsi «piégé» n'est plus libre de diffuser (c'est-à-dire de

migrer) vers des zones de fortes contraintes où il peut participer au mécanisme de la HAC. Les pièges

sont généralement classés comme réversibles ou irréversibles, en fonction de leurs énergies de liaison. Les

pièges réversibles sont caractérisés par de faibles énergies de liaison: en d'autres termes, l'hydrogène

se libère plus facilement du piège. Les pièges irréversibles sont caractérisés par de fortes énergies de

liaison: en d'autres termes, l'hydrogène requiert beaucoup d'énergie (par exemple sous l’effet d’une

montée en température ou de champ de contraintes) pour se libérer du piège. L'hydrogène qui n'est pas

piégé est libre de se déplacer dans le réseau cristallin du métal, il est appelé hydrogène mobile; il est

[9][10][11]
également dénommé hydrogène interstitiel ou diffusible .
7 Morphologie de la rupture

Avec des fixations en acier à haute résistance trempées et revenues, le faciès de rupture résultant

d'une fissuration assistée par l'hydrogène (HAC) est typiquement caractérisé par une morphologie

intergranulaire fragile, qui est causée par la ligne de propagation de la fissure qui suit les joints de grains

(Figure 1). La morphologie d'un faciès de rupture varie en fonction de la susceptibilité du matériau et du

degré de fragilisation. Les facettes clairement définies des grains (c’est-à-dire profils nets et anguleux)

et/ou une forte proportion d'éléments fragiles par rapport à ceux de nature ductile sont révélatrices

[12]

d'un haut niveau de fragilisation . La Figure 1 illustre un faciès de rupture qui est intergranulaire à

100 %, avec des facettes de grains bien visibles. Les matériaux moins susceptibles peuvent présenter

un faciès de rupture qui contient des morphologies mixtes intergranulaire et selon les plans de clivage

(c’est-à-dire transcristalline).

Avec une fixation sollicitée en traction, une fissuration fragilisante sous l’effet de l’hydrogène se

développe typiquement jusqu'à un point où la section transversale de de la fixation se réduit et ne peut

plus supporter la charge appliquée. À ce stade, la fixation se rompt rapidement (c’est-à-dire rupture

brutale). Un faciès de rupture normal correspondant à une rupture brutale est ductile, caractérisé par

la présence de cupules ductiles. La Figure 2 illustre un faciès de rupture où la propagation de la fissure

fragile assistée par l'hydrogène s'est arrêtée (c'est-à-dire à la pointe de la fissure finale) avant que la

rupture brutale ductile finale de la fixation ne se produise.

D'autres formes de rupture par fragilisation peuvent résulter de phénomènes non liés à la présence

d'hydrogène, comme la fragilité de revenu, la fragilité de trempe, les tapures de trempe, etc., et doivent

être distinguées des ruptures dues à la fragilisation par l’hydrogène. Ces autres types de fragilisation

peuvent présenter des faciès de rupture intergranulaires similaires, mais se distinguent principalement

de la fragilisation par l’hydrogène par le fait qu'ils ne sont pas fonction du temps.

© ISO 2019 – Tous droits réservés 5
---------------------- Page: 10 ----------------------
ISO/TR 20491:2019(F)

Figure 1 — Faciès de rupture présentant clairement une morphologie intergranulaire

fragile à 100 % — Acier allié Cr-Mo (AISI 4135), trempé et revenu à 530 HV, avec revêtement

électrolytique de zinc

Figure 2 — Faciès de rupture présentant à la fois une morphologie intergranulaire fragile

résultant d'une HAC et une morphologie en cupules ductile, indicatrice de la rupture finale —

Acier allié Cr-Mo (AISI 4135) à 530 HV, avec revêtement électrolytique de zinc
6 © ISO 2019 – Tous droits réservés
---------------------- Page: 11 ----------------------
ISO/TR 20491:2019(F)
8 Conditions à la pointe d'une fissure

Une microfissure peut s’amorcer dans une fixation soumise à une charge, par plusieurs mécanismes qui

ne sont pas nécessairement liés à la HAC (par exemple, fatigue, surcharge, affaiblissement des liaisons

aux joints de grain par une ségrégation du phosphore). Cependant, une fois qu'une fissure est amorcée

par n’importe quel mécanisme y compris la HAC, les conditions à la pointe de la fissure, notamment

[13]

la concentration de contraintes, sont souvent beaucoup plus sévères que les conditions initiales .

La fissure peut se propager aisément par un seul ou par une combinaison de mécanismes qui tendent

à réduire la contrainte en pointe de fissure. S'il arrive qu'une quantité suffisante d'hydrogène soit

disponible pour interagir avec la pointe de la fissure, alors la propagation de la fissure peut être facilitée

par la HAC (voir Figure 3). Par exemple, même dans des matériaux à faible susceptibilité, une fissure

existante sous charge statique ou cyclique, exposée à un environnement corrosif, peut se propager en

[14][15]
partie à cause de la corrosion fissurante sous contrainte .
Légende
1 hydrogène atomique
2 propagation de la fissure

Figure 3 — Fissure pénétrante préexistante, entourée d'hydrogène atomique susceptible

d'interagir avec la pointe de la fissure et entraînant la propagation de la fissure assistée

par l’hydrogène

Dans le cas où la HAC est le mécanisme de microfissuration initiale, le temps avant rupture est

considérablement réduit du fait que l'hydrogène disponible continue d'interagir et de suivre la pointe

de la fissure en progression. Dans un tel scénario, la HAC est le mécanisme principal de rupture. Une

analyse de la fissuration est nécessaire pour distinguer le scénario où la HAC est le mécanisme de

microfissuration initiale de celui où le mécanisme de fissuration initiale n'est pas lié à la HAC. Le faciès

de rupture du dernier scénario peut néanmoins présenter un aspect intergranulaire, si de l'hydrogène

se libère pour interagir avec la pointe de la fissure; dans ce cas, la HAC est à considérer uniquement

comme un mécanisme de rupture secondaire.
9 Conditions d'une rupture due à la f
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
