ISO 1832:2017

Indexable inserts for cutting tools — Designation

ISO 1832:2017 establishes a code for the designation of the usual types of indexable inserts for cutting tools in hard cutting materials or any other cutting materials, in order to simplify orders and specifications for such inserts. It also specifies the designations for cubic boron nitride (BL, BH, BC) inserts, tipped and solid, as well as polycrystalline diamond (DP) inserts, tipped.

Plaquettes amovibles pour outils coupants — Désignation

ISO 1832:2017 établit un code pour la désignation des types usuels de plaquettes amovibles, pour outils coupants en matériaux durs de coupe ou tous autres matériaux de coupe dans le but de simplifier les commandes et les spécifications pour de telles plaquettes. Il spécifie également les symboles de désignation pour les plaquettes en nitrure de bore cubique (BL, BH, BC), brasées ou monobloc, ainsi que pour les plaquettes brasées en diamant polycristallin (DP).

General Information

• Status: Published
• Publication Date: 26-Feb-2017
• ICS: 25.100.01 - Cutting tools in general
• Technical Committee: ISO/TC 29/SC 9 - Tools with defined cutting edges, holding tools, cutting items, adaptive items and interfaces
• Drafting Committee: ISO/TC 29/SC 9 - Tools with defined cutting edges, holding tools, cutting items, adaptive items and interfaces
• Current Stage: 9093 - International Standard confirmed
• Completion Date: 31-Oct-2022

Relations

• Revises: ISO 1832:2012 - Indexable inserts for cutting tools — Designation
• Effective Date: 05-Nov-2015

Standards Content (Sample)

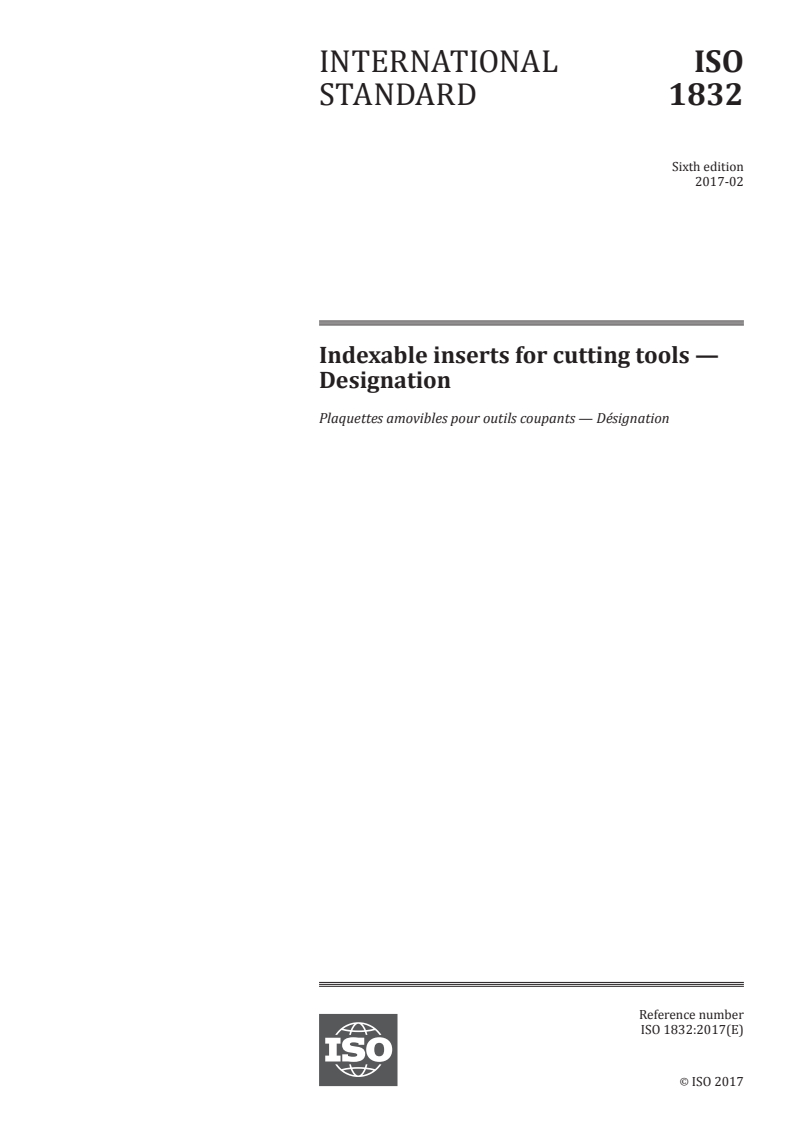

INTERNATIONAL ISO
STANDARD 1832
Sixth edition
2017-02
Indexable inserts for cutting tools —
Designation
Plaquettes amovibles pour outils coupants — Désignation
Reference number
ISO 1832:2017(E)
©
ISO 2017

---------------------- Page: 1 ----------------------
ISO 1832:2017(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2017, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. [phone]
Fax [phone]
[e-mail]
www.iso.org
ii © ISO 2017 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 1832:2017(E)

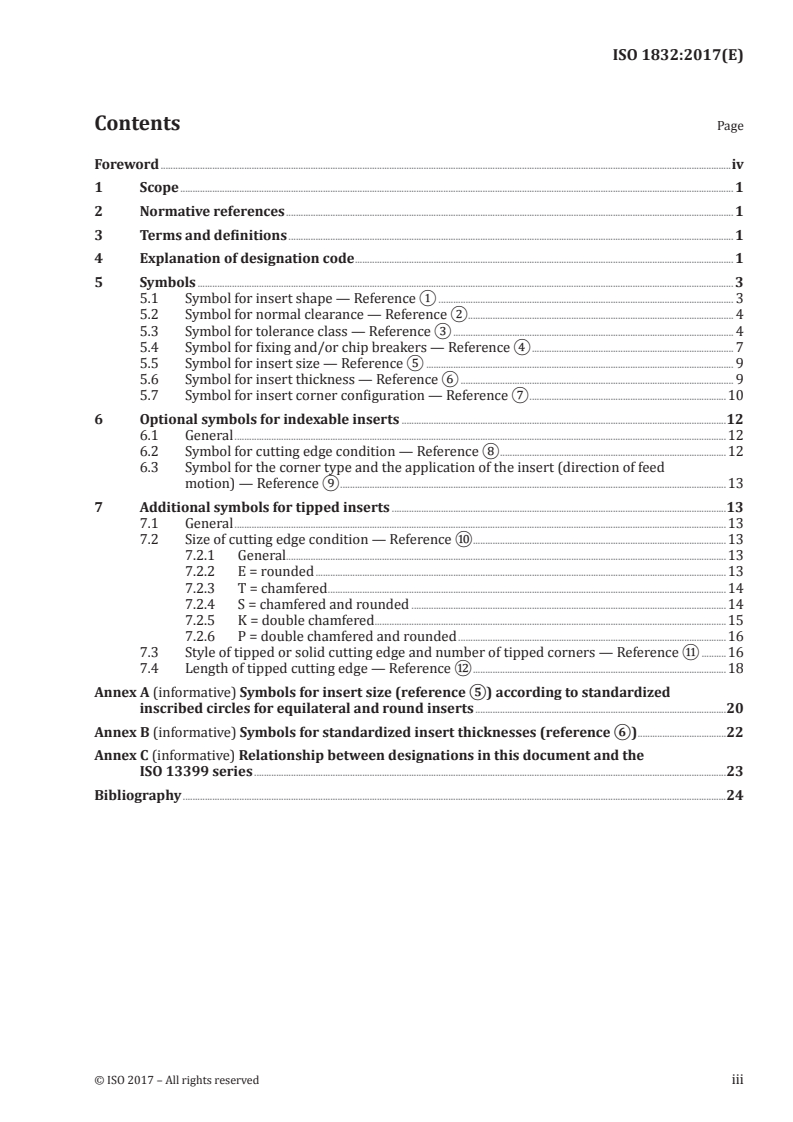

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Explanation of designation code . 1
5 Symbols . 3
5.1 Symbol for insert shape — Reference ① . 3
5.2 Symbol for normal clearance — Reference ② . 4
5.3 Symbol for tolerance class — Reference ③ . 4
5.4 Symbol for fixing and/or chip breakers — Reference ④ . 7
5.5 Symbol for insert size — Reference ⑤ . 9
5.6 Symbol for insert thickness — Reference ⑥ . 9
5.7 Symbol for insert corner configuration — Reference ⑦ .10
6 Optional symbols for indexable inserts .12
6.1 General .12
6.2 Symbol for cutting edge condition — Reference ⑧ .12
6.3 Symbol for the corner type and the application of the insert (direction of feed
motion) — Reference ⑨ .13
7 Additional symbols for tipped inserts .13
7.1 General .13
7.2 Size of cutting edge condition — Reference ⑩ .13
7.2.1 General.13
7.2.2 E = rounded .13
7.2.3 T = chamfered .14
7.2.4 S = chamfered and rounded .14
7.2.5 K = double chamfered . .15
7.2.6 P = double chamfered and rounded .16
7.3 Style of tipped or solid cutting edge and number of tipped corners — Reference ⑪ .16
7.4 Length of tipped cutting edge — Reference ⑫ .18
Annex A (informative) Symbols for insert size (reference ⑤) according to standardized
inscribed circles for equilateral and round inserts .20
Annex B (informative) Symbols for standardized insert thicknesses (reference ⑥) .22
Annex C (informative) Relationship between designations in this document and the
ISO 13399 series .23
Bibliography .24
© ISO 2017 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 1832:2017(E)

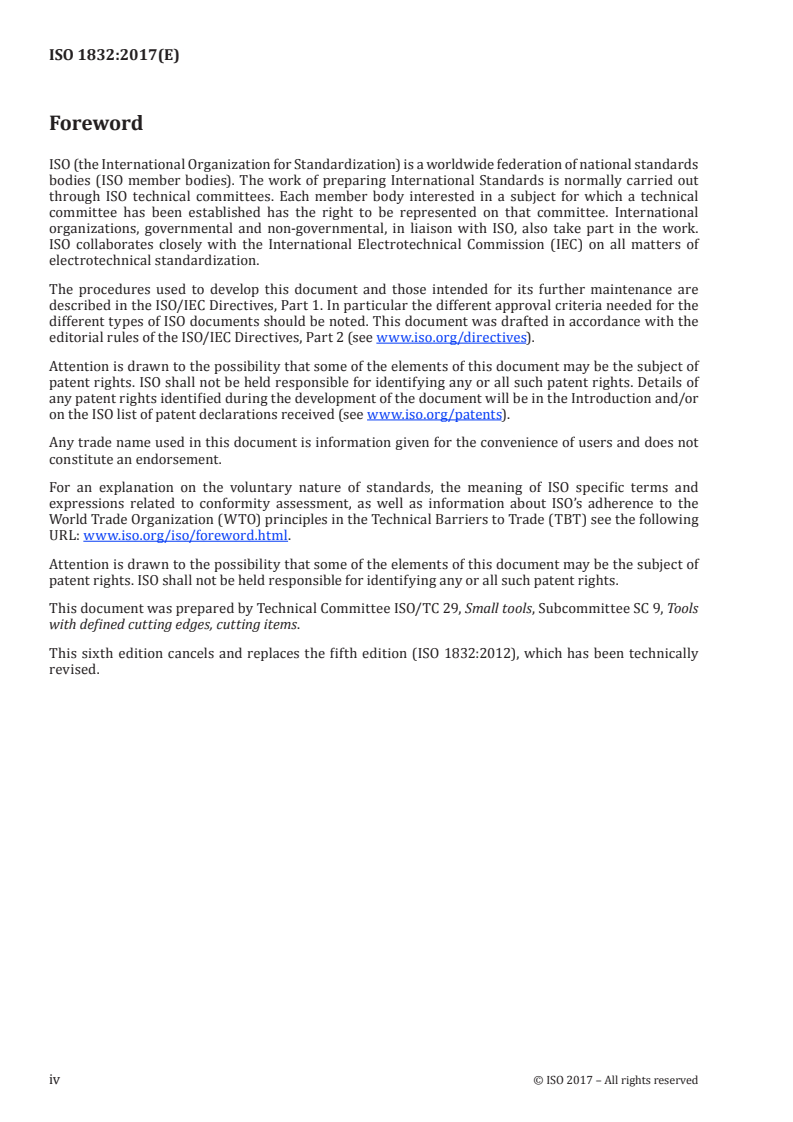

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO’s adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following
URL: w w w . i s o .org/ iso/ foreword .html.
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights.
This document was prepared by Technical Committee ISO/TC 29, Small tools, Subcommittee SC 9, Tools
with defined cutting edges, cutting items.
This sixth edition cancels and replaces the fifth edition (ISO 1832:2012), which has been technically
revised.
iv © ISO 2017 – All rights reserved

---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 1832:2017(E)
Indexable inserts for cutting tools — Designation
1 Scope
This document establishes a code for the designation of the usual types of indexable inserts for
cutting tools in hard cutting materials or any other cutting materials, in order to simplify orders and
specifications for such inserts.
It also specifies the designations for cubic boron nitride (BL, BH, BC) inserts, tipped and solid, as well as
polycrystalline diamond (DP) inserts, tipped.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 513, Classification and application of hard cutting materials for metal removal with defined cutting
edges — Designation of the main groups and groups of application
ISO 3002-1, Basic quantities in cutting and grinding — Part 1: Geometry of the active part of cutting
tools — General terms, reference systems, tool and working angles, chip breakers
ISO 16462, Cubic boron nitride inserts, tipped or solid — Dimensions, types
ISO 16463, Polycristalline diamond inserts, tipped — Dimensions, types
3 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— IEC Electropedia: available at http:// www .electropedia .org/
— ISO Online browsing platform: available at http:// www .iso .org/ obp
4 Explanation of designation code
For indexable inserts, the designation code comprises nine symbols for designating the dimensions and
other characteristics; the first seven symbols (symbols ① to ⑦) shall be used in every designation.
Symbols ⑧ and ⑨ may be used when necessary.
For tipped inserts in accordance with ISO 16462 and ISO 16463, the designation code comprises 12
symbols for designating the dimensions and other characteristics; symbols ① to ⑦ as well as ⑪ and
⑫ shall be used in every designation. Symbols ⑧, ⑨ and ⑩ may be used when necessary. Symbols ⑪
and ⑫ shall be separated by a dash as shown in Clause 4, example 2.
In addition to the standardized designation for indexable inserts and tipped inserts, a supplementary
symbol ⑬ consisting of one or two characters may be added by the manufacturer for a better
description of his/her product (for example, different chip breakers), provided this symbol is separated
from the standardized designation by a dash and that it does not contain letters specific to references
⑧, ⑨ and ⑩.
© ISO 2017 – All rights reserved 1

---------------------- Page: 5 ----------------------
ISO 1832:2017(E)

No addition to or extension of the designations specified in this document shall be made without
consultation with ISO/TC 29 and without its agreement. Rather than adding symbols not provided for
in this system, it is preferable to add all necessary explanations in the form of detailed sketches or
specifications to the designation in accordance with this document.
However, if the letter symbol “X” is used in position 4 of the designation, it is allowed to use, in positions
5, 6 and 7, symbols representing values not appearing in this document, but which shall be described
explicitly using the sketch or the detailed specifications given in 5.4.
The significance of the symbols constituting the designation code is as follows:
① Letter symbol identifying insert shape (see 5.1)
 
 
 
 
 
② Letter symbol identifying normal clearance (see  
 
 
5.2)
 
 
 


 
③ Letter symbol identifying tolerance class (see 5.3)
 


 
 

④ Letter symbol indicating fixing and/or chip 



Compulsory


breakers



symbols for 


(see 5.4)


 indexable



 
inserts


⑤ Number symbol identifying insert size (see 5.5)


 




⑥ Number symbol identifying insert thickness (see  




5.6) 

Compulsory



symbols for

⑦ Letter or number symbol insert corner configu-

 tipped
identifying ration 

inserts

(see 5.7)

 according to



ISO 16462

⑧ Letter symbol indicating cutting edge condition


and
(optional symbol for (see 6.2)


ISO 16463,

indexable and tipped inserts)


except as


noted

⑨ Letter symbol identifying cutting direction (see


(optional symbol for 6.3)



indexable and tipped inserts)





⑩ Number symbol identifying size of cutting edge


(optional symbol for tipped condition (see 7.2)



inserts)





⑪ Letter symbol identifying style of tipped or solid


cutting edge and num-




ber of tipped corners


(see 7.3) 




⑫ Letter or number symbol length of tipped cut-



identifying ting edge (see 7.4)

⑬ Manufacturer’s symbol or
cutting material designation
according to ISO 513
(optional symbol for
indexable and tipped inserts)
2 © ISO 2017 – All rights reserved

---------------------- Page: 6 ----------------------
ISO 1832:2017(E)

EXAMPLE 1 General designation
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑬
Metric dimensions: T P G N 16 03 08 E N — …
Inch dimensions: T P G N 3 2 2 E N — …
EXAMPLE 2 Designation of inserts according to ISO 16462 and ISO 16463
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑩ ⑨ ⑪ ⑫ ⑬
Designation of insert for S N M A 15 06 08 E (N) — B L — .
turning
Designation of insert for T P G T 16 T3 AP S 01520 R — M 028 — .
milling
The designations and symbols of the different angles allowing geometrical definition of the indexable
inserts shall conform with ISO 3002-1, with the following conventions:
— the insert is considered in the tool-in-hand system;
— the reference plane, P , is parallel to the base of the insert;
r
— the assumed working plane, P , is perpendicular to the reference plane, P , and is parallel to the
f r
assumed direction of feed motion. This plane is defined only in the case of inserts having one or
more wiper edges.
The assumed direction of feed motion is taken parallel to the considered wiper edge (see Note 1 to
Table 9).
For the relationship between designations in this document and the ISO 13399 series, see Annex C.
5 Symbols
5.1 Symbol for insert shape — Reference ①
See Table 1.
Table 1
Included
Letter Description
Type angle, Illustration
symbol of shape
ε
r
H Hexagonal inserts 120°
O Octagonal inserts 135°
Equilateral and equian-
I P Pentagonal inserts 108°
gular inserts
S Square inserts 90°
T Triangular inserts 60°
a
The smaller angle is always the included angle that is considered.
© ISO 2017 – All rights reserved 3

---------------------- Page: 7 ----------------------
ISO 1832:2017(E)

Table 1 (continued)
Included
Letter Description
Type angle, Illustration
symbol of shape
ε
r
a
C 80°
a
D 55°
a
E Rhombic inserts 75°
Equilateral but non-
II
a
M 86°
equiangular inserts
a
V 35°
a
W Trigon inserts 80°
Non-equilateral but
III L Rectangular inserts 90°
equiangular inserts
a
A 85°
Non-equilateral and Parallelogram-shaped
a
B 82°
IV
non-equiangular inserts inserts
a
K 55°
V Round inserts R Round inserts —
a
The smaller angle is always the included angle that is considered.
5.2 Symbol for normal clearance — Reference ②
See Table 2.
Table 2
Letter symbol
For normal clearance, choose, from the letter symbols listed below, the one that corresponds to the major cut-
ting edge (see the figure below).
If (in spite of different clearances) all cutting edges have to be used as major cutting edges, the symbol to be
used for the designation of the normal clearance shall be the symbol applicable to the normal clearance of the
longer cutting edge, which is also considered the major cutting edge for the indication of the insert size (see
reference ⑤).
A — 3°
B — 5°
C — 7°
D — 15°
E — 20°
F — 25°
G — 30°
N — 0°
P — 11°
O — Other normal clearances requiring special speci-
fication
5.3 Symbol for tolerance class — Reference ③
See Table 3.
The dimensions concerned are d (nominal diameter of the inscribed circle of the insert), s (thickness of
the insert) and m. For this last dimension, the three cases represented in Figures 1 to 3 are distinguished.
4 © ISO 2017 – All rights reserved

---------------------- Page: 8 ----------------------
ISO 1832:2017(E)

Figure 1 — Case 1: inserts with odd numbers of sides and rounded corners
Figure 2 — Case 2: inserts with even numbers of sides and rounded corners
Figure 3 — Case 3: inserts with wiper edges (see Note 1 in Table 9)
Table 3
Tolerance in millimetres Tolerance in inches
Letter
d m s d m s
a
A ±0,025 ±0,005 ±0,025 ±0,001 ±0,000 2 ±0,001
a
F ±0,013 ±0,005 ±0,025 ±0,000 5 ±0,000 2 ±0,001
a
C ±0,025 ±0,013 ±0,025 ±0,001 ±0,000 5 ±0,001
H ±0,013 ±0,013 ±0,025 ±0,000 5 ±0,000 5 ±0,001
E ±0,025 ±0,025 ±0,025 ±0,001 ±0,001 ±0,001
G ±0,025 ±0,025 ±0,13 ±0,001 ±0,001 ±0,005
b b
from ±0,05 from ±0,002
a
J ±0,005 ±0,025 ±0,000 2 ±0,001
b b
to ±0,15 to ±0,006
b b
from ±0,05 from ±0,002
a
K ±0,013 ±0,025 ±0,000 5 ±0,001
b b
to ±0,15 to ±0,006
b b
from ±0,05 from ±0,002
a
L ±0,025 ±0,025 ±0,001 ±0,001
b b
to ±0,15 to ±0,006
b b b b
from ±0,05 from ±0,08 from ±0,002 from ±0,003
M ±0,13 ±0,005
b b b b
to ±0,15 to ±0,2 to ±0,006 to ±0,008
b b b b
from ±0,05 from ±0,08 from ±0,002 from ±0,003
N ±0,025 ±0,001
b b b b
to ±0,15 to ±0,2 to ±0,006 to ±0,008
b b b b
from ±0,08 from ±0,13 from ±0,003 from ±0,005
U ±0,13 ±0,005
b b b b
to ±0,25 to ±0,38 to ±0,01 to ±0,015
a  These tolerance classes normally apply to indexable inserts with wiper edges.
b  The tolerance is dependent upon the insert size (see Tables 4 and 5) and should be indicated for insert according to the
corresponding dimensional standards.
© ISO 2017 – All rights reserved 5

---------------------- Page: 9 ----------------------
ISO 1832:2017(E)

Tolerances on d for tolerance classes J, K, L, M, N and U for inserts of shapes H, O, P, S, T, C, E, M, W and R
and tolerances on m for tolerance classes M, N and U for inserts with an included angle of 60° or more,
of shapes H, O, P, S, T, C, E, M and W, are indicated in Table 4.
Table 4
Diameter of Tolerance on d Tolerance on m
inscribed circle
Classes J, K, L, M, N Class U Classes M and N Class U
d
mm in mm in mm in mm in mm in
4,76 3∕16
5,56 7∕ 32
a
6 —
6,35 1∕4
±0,05 ±0,002 ±0,08 ±0,003 ±0,08 ±0,003 ±0,13 ±0,005
7,94 5∕16
a
8 —
9,525 3∕8
a
10 —
a
12 —
±0,08 ±0,003 ±0,13 ±0,005 ±0,13 ±0,005 ±0,2 ±0,008
12,7 1∕ 2
15,875 5∕8
a
16 —
±0,1 ±0,004 ±0,18 ±0,007 ±0,15 ±0,006 ±0,27 ±0,011
19,05 3∕4
a
20 —
a
25 —
±0,13 ±0,005 ±0,25 ±0,01 ±0,18 ±0,007 ±0,38 ±0,015
25,4 1
31,75 1 1∕4
±0,15 ±0,006 ±0,25 ±0,01 ±0,2 ±0,008 ±0,38 ±0,15
a
32 —
R
H O P S T C, E, M W (tolerance
on d only)
Shape of the inserts
concerned
a
Applies only to round inserts.
In the case of rhombic inserts with an included angle of 55° (shape D) and of 35° (shape V), the values
for tolerance classes M and N on d and m are indicated in Table 5.
6 © ISO 2017 – All rights reserved

---------------------- Page: 10 ----------------------
ISO 1832:2017(E)

Table 5
Diameter of Tolerance on d Tolerance on m
inscribed circle
Shape of the inserts
Classes M and N Classes M and N
d
concerned
mm in mm in mm in
5,56 7∕ 32
6,35 1∕4
± 0,05 ± 0,002 ± 0,11 ± 0,004
D
7,94 5∕16
9,525 3∕8
12,7 1∕ 2 ± 0,08 ± 0,003 ± 0,15 ± 0,006
15,875 5∕8
± 0,1 ± 0,004 ± 0,18 ± 0,007
19,05 3∕4
6,35 1∕4 V
7,94 5∕16 ± 0,05 ± 0,002 ± 0,16 ± 0,006
9,525 3∕8
12,7 1∕ 2 ± 0,08 ± 0,003 ± 0,25 ± 0,010
5.4 Symbol for fixing and/or chip breakers — Reference ④
See Table 6.
Table 6
Letter
a
Fixing Chip breakers Illustration
symbol
N Without chip breakers
R Without fixing hole Chip breakers on one face only
F Chip breakers on both faces
A Without chip breakers
With cylindrical fixing
M Chip breakers on one face only
hole
G Chip breakers on both faces
W Without chip breakers
With partly cylindrical
fixing hole, 40° to 60°
countersink on one side
only
T Chip breakers on one face only
a
The definition of chip breakers is given in ISO 3002-1.
b
Non-equilateral inserts shall always be designated in reference ④ by X because the indication of width (measured
perpendicularly on the major cutting edge or perpendicularly on the longer edge
...

NORME ISO
INTERNATIONALE 1832
Sixième édition
2017-02
Plaquettes amovibles pour outils
coupants — Désignation
Indexable inserts for cutting tools — Designation
Numéro de référence
ISO 1832:2017(F)
©
ISO 2017

---------------------- Page: 1 ----------------------
ISO 1832:2017(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2017, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. [phone]
Fax [phone]
[e-mail]
www.iso.org
ii © ISO 2017 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 1832:2017(F)

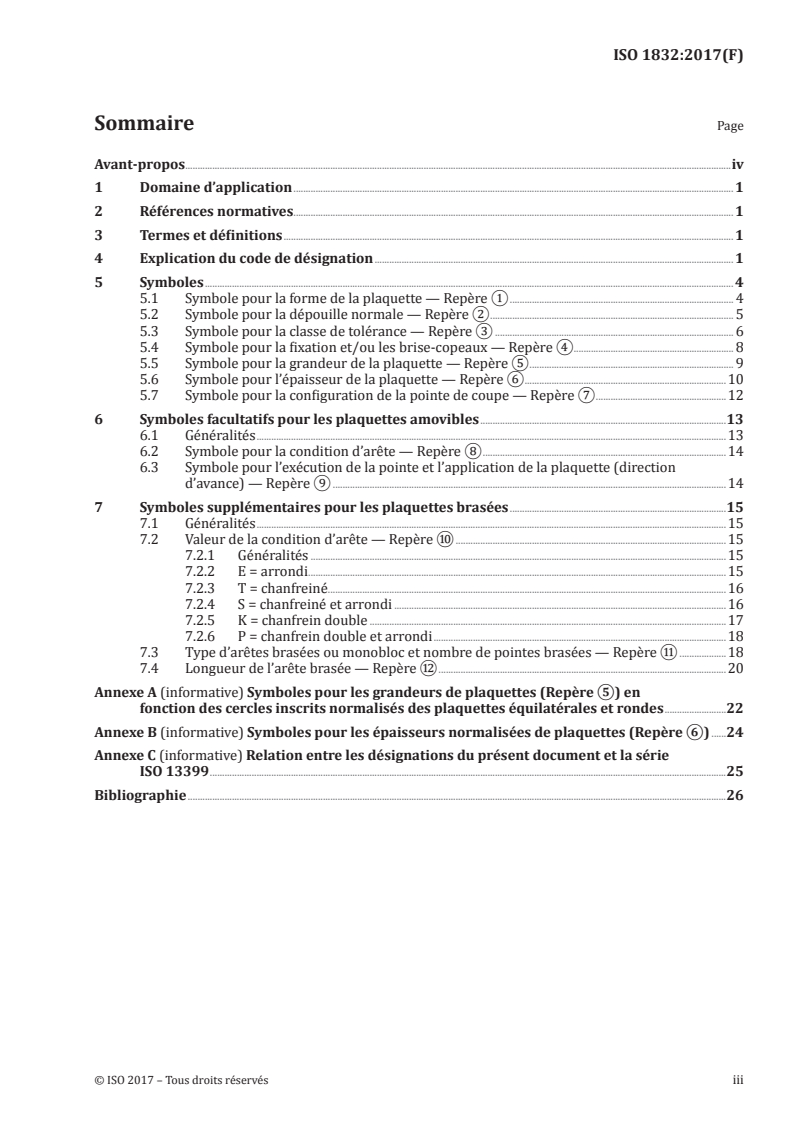

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Explication du code de désignation . 1
5 Symboles . 4
5.1 Symbole pour la forme de la plaquette — Repère ① . 4
5.2 Symbole pour la dépouille normale — Repère ② . 5
5.3 Symbole pour la classe de tolérance — Repère ③ . 6
5.4 Symbole pour la fixation et/ou les brise-copeaux — Repère ④ . 8
5.5 Symbole pour la grandeur de la plaquette — Repère ⑤ . 9
5.6 Symbole pour l’épaisseur de la plaquette — Repère ⑥ .10
5.7 Symbole pour la configuration de la pointe de coupe — Repère ⑦ .12
6 Symboles facultatifs pour les plaquettes amovibles .13
6.1 Généralités .13
6.2 Symbole pour la condition d’arête — Repère ⑧ .14
6.3 Symbole pour l’exécution de la pointe et l’application de la plaquette (direction
d’avance) — Repère ⑨ .14
7 Symboles supplémentaires pour les plaquettes brasées .15
7.1 Généralités .15
7.2 Valeur de la condition d’arête — Repère ⑩ .15
7.2.1 Généralités .15
7.2.2 E = arrondi .15
7.2.3 T = chanfreiné .16
7.2.4 S = chanfreiné et arrondi .16
7.2.5 K = chanfrein double .17
7.2.6 P = chanfrein double et arrondi .18
7.3 Type d’arêtes brasées ou monobloc et nombre de pointes brasées — Repère ⑪ .18
7.4 Longueur de l’arête brasée — Repère ⑫ .20
Annexe A (informative) Symboles pour les grandeurs de plaquettes (Repère ⑤) en
fonction des cercles inscrits normalisés des plaquettes équilatérales et rondes .22
Annexe B (informative) Symboles pour les épaisseurs normalisées de plaquettes (Repère ⑥) .24
Annexe C (informative) Relation entre les désignations du présent document et la série
ISO 13399 .25
Bibliographie .26
© ISO 2017 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 1832:2017(F)

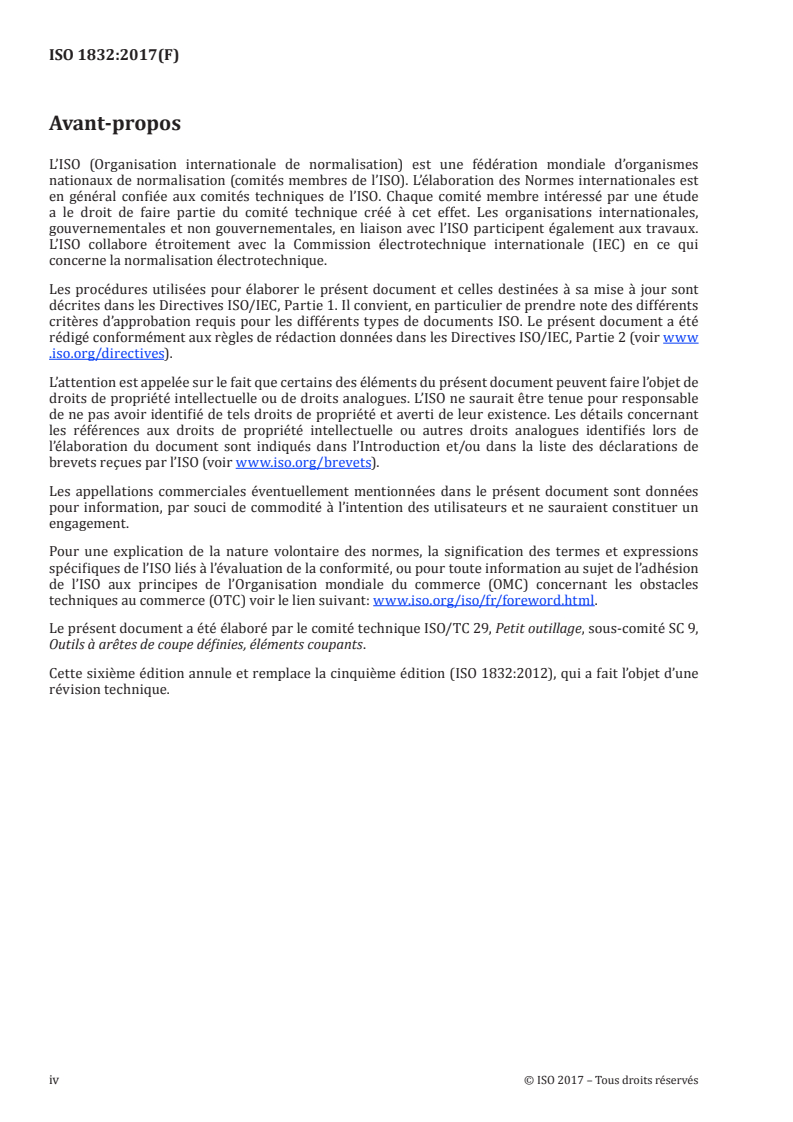

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC) voir le lien suivant: w w w . i s o .org/ iso/ fr/ foreword .html.
Le présent document a été élaboré par le comité technique ISO/TC 29, Petit outillage, sous-comité SC 9,
Outils à arêtes de coupe définies, éléments coupants.
Cette sixième édition annule et remplace la cinquième édition (ISO 1832:2012), qui a fait l’objet d’une
révision technique.
iv © ISO 2017 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 1832:2017(F)
Plaquettes amovibles pour outils coupants — Désignation
1 Domaine d’application
Le présent document établit un code pour la désignation des types usuels de plaquettes amovibles, pour
outils coupants en matériaux durs de coupe ou tous autres matériaux de coupe dans le but de simplifier
les commandes et les spécifications pour de telles plaquettes.
Il spécifie également les symboles de désignation pour les plaquettes en nitrure de bore cubique (BL,
BH, BC), brasées ou monobloc, ainsi que pour les plaquettes brasées en diamant polycristallin (DP).
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 513, Classification et application des matériaux durs de coupe pour enlèvement de métal avec arêtes
coupantes définies — Définition des groupes principaux et des groupes d’application
ISO 3002-1, Grandeurs de base pour la coupe et la rectification — Partie 1: Géométrie de la partie active des
outils coupants — Notions générales, système de référence, angles de l’outil et angles en travail, brise-copeaux
ISO 16462, Plaquettes en nitrure de bore cubique, brasées ou monobloc — Dimensions, types
ISO 16463, Plaquettes brasées en diamant polycristallin — Dimensions, types
3 Termes et définitions
Aucun terme, aucune définition n’est listé(e) dans le présent document.
L’ISO et l’IEC maintiennent des bases de données terminologiques destinées à être utilisées dans le
cadre de la normalisation, aux adresses suivantes:
— IEC Electropedia: disponible sur http:// www .electropedia .org/
— ISO Plateforme de consultation en ligne: disponible sur https:// www .iso .org/ obp
4 Explication du code de désignation
Pour les plaquettes amovibles, le code de désignation comprend neuf symboles pour la désignation des
dimensions et autres caractéristiques; les sept premiers symboles (symboles ① à ⑦) doivent figurer
dans toutes les désignations. Si nécessaire, les symboles ⑧ et ⑨ peuvent être utilisés.
Pour les plaquettes brasées conformes aux ISO 16462 et ISO 16463, le code de désignation comprend 12
symboles pour la désignation des dimensions et autres caractéristiques; les symboles ① à ⑦ ainsi que
les symboles ⑪ et ⑫ doivent tous figurer dans toutes les désignations. Si nécessaire, les symboles ⑧,
⑨ et ⑩ peuvent être utilisés. Les symboles ⑪ et ⑫ doivent être séparés par un tiret comme indiqué
à l’Article 4, exemple 2.
En complément à la désignation normalisée pour les plaquettes amovibles et les plaquettes brasées, un
symbole supplémentaire ⑬, formé par un ou deux caractères, peut être ajouté par le fabricant pour
une meilleure description de ses produits (par exemple, différents brise-copeaux), sous réserve de le
© ISO 2017 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO 1832:2017(F)

séparer de la désignation normalisée par un tiret et de ne pas y utiliser les lettres prévues pour les
repères ⑧, ⑨ et ⑩.
Aucun supplément, ni aucune extension de la désignation spécifiée dans le présent document ne doit
être effectués sans consultation préalable du comité technique ISO/TC 29 et sans accord avec celui-ci.
Plutôt que d’ajouter des symboles non prévus dans ce système, il est préférable d’ajouter à la désignation
conforme au présent document toutes les explications nécessaires par un dessin ou des spécifications
détaillées.
Toutefois, dans le cas où le symbole «X» est utilisé en position 4 de la désignation, il est possible d’utiliser,
en position 5, 6 et 7, des symboles représentant des valeurs ne figurant pas dans le présent document,
mais qui doivent être explicités par un dessin ou par des spécifications détaillées comme indiqué en 5.4.
2 © ISO 2017 – Tous droits réservés

---------------------- Page: 6 ----------------------
ISO 1832:2017(F)

La signification des symboles constituant la désignation est la suivante:
① Lettre caractéristique la forme de la plaquette

pour (voir 5.1)




② Lettre caractéristique la dépouille normale



pour (voir 5.2) 



③ Lettre caractéristique la classe de tolérance  


pour (voir 5.3) 

Symboles obli-



④ Lettre caractéristique les brise-copeaux et/ou pour gatoires pour



pour la fixation (voir 5.4) les plaquettes



amovibles

⑤ Nombre caractéris- la grandeur de la plaquette
 

tique pour (voir 5.5)





⑥ Nombre caractéris- l’épaisseur de la plaquette



tique pour (voir 5.6)


 
⑦ Lettre ou nombre carac- la configuration de la pointe


 
téristique pour (voir 5.7)

Symboles obligatoires
⑧ Lettre caractéristique la préparation d’arête

pour les plaquettes
pour (voir 6.2)

brasées conformé-

(symbole facultatif pour
ment à l’ISO 16462 et à

les plaquettes amo-
l’ISO 16463

vibles et les plaquettes
Sauf exception tel
brasées) 
qu’indiqué

⑨ Lettre caractéristique la direction de coupe

pour (voir 6.3)


(symbole facultatif pour

les plaquettes amo-

vibles et les plaquettes
brasées) 

⑩ Nombre caractéris- la valeur de la condition

tique pour d’arête (voir 7.2)

(symbole facultatif pour

les plaquettes brasées)


⑪ Lettre caractéristique le style d’arête de coupe bra-

pour sée ou monobloc et nombre

de pointes brasées (voir 7.3)

⑫ Lettre ou nombre carac- la longueur de l’arête de

téristique pour coupe brasée (voir 7.4)

⑬ Symbole du fabricant ou

désignation du matériau

de coupe conformément

à l’ISO 513


(symbole facultatif pour

les plaquettes amo-

vibles et les plaquettes
brasées)
© ISO 2017 – Tous droits réservés 3

---------------------- Page: 7 ----------------------
ISO 1832:2017(F)

EXEMPLE 1 Désignation générale
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑬
Dimensions métriques: T P G N 16 03 08 E N — …
Dimensions en inches: T P G N 3 2 2 E N — …
EXEMPLE 2 Désignation des plaquettes conformément à l’ISO 16462 et à l’ISO 16463
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑩ ⑨ ⑪ ⑫ ⑬
Désignation des plaquettes S N M A 15 06 08 E (N) — B L — .
de tournage
Désignation des plaquettes T P G T 16 T3 AP S 01520 R — M 028 — .
de fraisage
Les désignations et symboles des différents angles permettant la définition géométrique des plaquettes
amovibles doivent être conformes aux I’ISO 3002-1, en appliquant les conventions suivantes:
— la plaquette est considérée dans le système outil en main;
— le plan de référence P est parallèle à la base de la plaquette;
r
— le plan de travail conventionnel P , est perpendiculaire au plan de référence P et parallèle à la
f r
direction supposée d’avance. Ce plan n’est défini que dans le cas des plaquettes comportant une ou
des arêtes de planage.
La direction supposée d’avance est prise parallèle à l’arête de planage considérée (voir Note 1 du
Tableau 9).
Pour la relation entre les désignations du présent document et la série ISO 13399, voir l’Annexe C.
5 Symboles
5.1 Symbole pour la forme de la plaquette — Repère ①
Voir Tableau 1.
Tableau 1
Lettre
Description Angle de
Type caractéris- Figure
de la forme pointe, ε
r
tique
H Plaquettes hexagonales 120°
O Plaquettes octogonales 135°
Plaquettes équilaté-
I P Plaquettes pentagonales 108°
rales et équiangles
S Plaquettes carrées 90°
T Plaquettes triangulaires 60°
4 © ISO 2017 – Tous droits réservés

---------------------- Page: 8 ----------------------
ISO 1832:2017(F)

Tableau 1 (suite)
Lettre
Description Angle de
Type caractéris- Figure
de la forme pointe, ε
r
tique
a
C 80°
a
D 55°
a
E Plaquettes rhombiques 75°
Plaquettes équila-
II térales mais non
a
M 86°
équiangles
a
V 35°
a
W Plaquettes trigone 80°
Plaquettes non
III équilatérales mais L Plaquettes rectangulaires 90°
équiangles
a
A 85°
Plaquettes non
Plaquettes en forme de paral-
a
B 82°
IV équilatérales et non
lélogramme
équiangles
a
K 55°
V Plaquettes rondes R Plaquettes rondes —
a
  L’angle de pointe considéré est toujours le plus petit angle.
5.2 Symbole pour la dépouille normale — Repère ②
Voir Tableau 2.
Tableau 2
Lettre caractéristique
Choisir pour la dépouille normale celui des symboles ci-après qui correspond à l’arête principale (voir figure
ci-dessous).
Si (en dépit du fait que les dépouilles normales sont différentes) toutes les arêtes doivent être utilisées comme
arête principale, utiliser comme symbole de désignation pour la dépouille normale, le symbole applicable à
la dépouille normale de l’arête la plus longue qui, comme pour l’indication de la grandeur de la plaquette, est
considérée comme arête principale (voir repère ⑤).
A — 3°
B — 5°
C — 7°
D — 15°
E — 20°
F — 25°
G — 30°
N — 0°
P — 11°
O — Autres valeurs de la dépouille normale nécessitant
une spécification spéciale
© ISO 2017 – Tous droits réservés 5

---------------------- Page: 9 ----------------------
ISO 1832:2017(F)

5.3 Symbole pour la classe de tolérance — Repère ③
Voir Tableau 3.
Les dimensions concernées sont d (diamètre théorique du cercle inscrit de la plaquette), s (épaisseur
de la plaquette) et m. Pour cette dernière dimension, les trois cas représentés aux Figures 1 à 3 sont à
distinguer.
Figure 1 — Cas 1: Plaquettes à nombre impair de côtés et arrondi de pointe
Figure 2 — Cas 2: Plaquette à nombre pair de côtés et arrondi de pointe
Figure 3 — Cas 3: Plaquettes avec arêtes de planage (voir Note 1 dans le Tableau 9)
Tableau 3
Tolérances en millimètres Tolérances en inches
Lettre
d m s d m s
a
A ±0,025 ±0,005 ±0,025 ±0,001 ±0,000 2 ±0,001
a
F ±0,013 ±0,005 ±0,025 ±0,000 5 ±0,000 2 ±0,001
a
C ±0,025 ±0,013 ±0,025 ±0,001 ±0,000 5 ±0,001
H ±0,013 ±0,013 ±0,025 ±0,000 5 ±0,000 5 ±0,001
E ±0,025 ±0,025 ±0,025 ±0,001 ±0,001 ±0,001
G ±0,025 ±0,025 ±0,13 ±0,001 ±0,001 ±0,005
b b
de ±0,05 de ±0,002
a
J ±0,005 ±0,025 ±0,000 2 ±0,001
b b
à ±0,15 à ±0,006
b b
de ±0,05 de ±0,002
a
K ±0,013 ±0,025 ±0,000 5 ±0,001
b b
à ±0,15 à ±0,006
b b
de ±0,05 de ±0,002
a
L ±0,025 ±0,025 ±0,001 ±0,001
b b
à ±0,15 à ±0,006
b b b b
de ±0,05 de ±0,08 de ±0,002 de ±0,003
M ±0,13 ±0,005
b b b b
à ±0,15 à ±0,2 à ±0,006 à ±0,008
6 © ISO 2017 – Tous droits réservés

---------------------- Page: 10 ----------------------
ISO 1832:2017(F)

Tableau 3 (suite)
Tolérances en millimètres Tolérances en inches
Lettre
d m s d m s
b b b b
de ±0,05 de ±0,08 de ±0,002 de ±0,003
N ±0,025 ±0,001
b b b b
à ±0,15 à ±0,2 à ±0,006 à ±0,008
b b b b
de ±0,08 de ±0,13 de ±0,003 de m ±0,005
U ±0,13 ±0,005
b b b b
à ±0,25 à ±0,38 à ±0,01 à ±0,015
a
  Ces classes de tolérances s’appliquent normalement aux plaquettes ayant des arêtes de planage.
b
  La tolérance dépend de la grandeur de la plaquette (voir aussi Tableaux 4 et 5) et doit être indiquée pour
chaque plaquette, d’après les normes dimensionnelles correspondantes.
Les tolérances sur d en classes J, K, L, M, N et U pour les plaquettes de formes H, O, P, S, T, C, E, M, W et R
et les tolérances sur m en classes M, N et U pour les plaquettes à angle de pointe 60° et plus, de formes H,
O, P, S, T, C, E, M et W sont indiquées dans le Tableau 4.
Tableau 4
Diamètre du Tolérances sur d Tolérances sur m
cercle inscrit
Classes J, K, L, M, N Classe U Classes M et N Classe U
d
mm in mm in mm in mm in mm in
4,76 3∕16
5,56 7∕ 32
a
6 —
6,35 1∕4
± 0,05 ± 0,002 ± 0,08 ± 0,003 ± 0,08 ± 0,003 ± 0,13 ± 0,005
7,94 5∕16
a
8 —
9,525 3∕8
a
10 —
a
12 —
± 0,08 ± 0,003 ± 0,13 ± 0,005 ± 0,13 ± 0,005 ± 0,2 ± 0,008
12,7 1∕ 2
15,875 5∕8
a
16 —
± 0,1 ± 0,004 ± 0,18 ± 0,007 ± 0,15 ± 0,006 ± 0,27 ± 0,011
19,05 3∕4
a
20 —
a
25 —
± 0,13 ± 0,005 ± 0,25 ± 0,01 ± 0,18 ±0,007 ± 0,38 ± 0,015
25,4 1
31,75 1 1∕4
± 0,15 ± 0,006 ± 0,25 ± 0,01 ± 0,2 ± 0,008 ± 0,38 ± 0,15
a
32 —
R
(tolérance
H O P S T C, E, M W
sur d uni-
quement)
Forme des pla-
quettes concer-
nées
a
Ne s’applique qu’aux plaquettes rondes.
Pour les plaquettes rhombiques à angle de pointe 55° (forme D) et 35° (forme V), les tolérances de
classes M et N sur d et m sont indiquées au Tableau 5.
© ISO 2017 – Tous droits réservés 7

---------------------- Page: 11 ----------------------
ISO 1832:2017(F)

Tableau 5
Diamètre du cercle Tolérances sur d Tolérances sur m
inscrit
Forme des plaquettes
Classes M et N Classes M et N
concernées
d
mm in mm in mm in
5,56 7∕ 32
6,35 1∕4
± 0,05 ± 0,002 ± 0,11 ± 0,004
D
7,94 5∕16
9,525 3∕8
12,7 1∕ 2 ± 0,08 ± 0,003 ± 0,15 ± 0,006
15,875 5∕8
± 0,1 ± 0,004 ± 0,18 ± 0,007
19,05 3∕4
6,35 1∕4 V
7,94 5∕16 ± 0,05 ± 0,002 ± 0,16 ± 0,006
9,525 3∕8
12,7 1∕ 2 ± 0,08 ± 0,003 ± 0,25 ± 0,010
5.4 Symbole pour la fixation et/ou les brise-copeaux — Repère ④
Voir Tableau 6.
Tableau 6
Lettre
a
caracté- Fixation Brise-copeaux Figure
ristique
N Sans brise-copeaux
Brise-copeaux sur une seule
R Sans trou de fixation
face
Brise-copeaux sur les deux
F
faces
A Sans brise-copeaux
Avec trou de fixation cylin- Brise-copeaux sur une seule
M
drique face
Brise-copeaux sur les deux
G
faces
W Sans brise-copeaux
Avec trou de fixation partiel-
lement cylindrique, d’angle
40° à 60° d’un côté seulement
Brise-copeaux sur une seule
T
face
8 © ISO 2017 – Tous droits réservés

---------------------- Page: 12 ----------------------
ISO 1832:2017(F)

Tableau 6 (suite)
Lettre
a
caracté- Fixation Brise-copeaux Figure
ristique
Q Sans brise-copeaux
Avec trou de fixation partiel-
lement cylindrique, d’angle
40° à 60° des deux côtés
Brise-copeaux sur les deux
U
faces
B Sans brise-copeaux
Avec trou de fixation partiel-
lement cylindrique, d’angle
70° à 90° d’un côté seulement
Brise-copeaux sur une seule
H
face
C Sans brise-copeaux
Avec trou de fixation partiel-
lement cylindrique, d’angle
70° à 90° des deux côtés
Brise-copeaux sur les deux
J
faces
Avec des dimensions ou des détails exigeant une explication
b
X —
détaillée, un dessin ou des spécifications complémentaires
a
  Pour la définition des brise-copeaux, voir l’ISO 3002-1.
b
  Les plaquettes non équilatérales doivent toujours être désignées au repère ④ par un X, parce que l’indica-
tion de la largeur (mesurée perpendiculairement sur l’arête principale ou bien perpendiculairement sur l’arête
la plus longue) et des détails concernant des conditions spéciales de la construction sont nécessaires.
La lettre caractéristique X ne peut pas être désignée pour des plaquettes de formes non définies au repère ①.
5.5 Symbole pour la grandeur de la plaquette — Repère ⑤
Voir Tableau 7.
© ISO 2017 – Tous droits réservés 9

---------------------- Page: 13 ----------------------
ISO 1832:2017(F)

Tableau 7
Type Nombre caractéristique
—  Dans les pays utilisant le système métrique, choisir, pour symbole de
désignation, la valeur de la longueur du côté, en négligeant, le cas échéant, les
décimales. Si le symbole qui en résulte n’a qu’un seul chiffre, un 0 (zéro) doit
le précéder.
EXEMPLE  Longueur d’arête:        15,5 mm
           Symbole de désignation:  15
           Longueur d’arête:         9,525 mm
           Symbole de désignation:   09
—  Dans les pays utilisant le système en inches, choisir, pour symbole de
désignation, la valeur du diamètre du cercle inscrit.
I – II
Le symbole est le numérateur de la fraction pour la valeur en 1/8 in.
Plaquettes équilatérales
a)  C’est un symbole à un chiffre lorsque le numérateur est un nombre entier.
EXEMPLE  Diamètre du cercle inscrit:   1/2 in
           Symbole de désignation:     4 (1/2 = 4∕8)
b)  C’est un symbole à deux chiffre lorsque le numérateur n’est pas un
nombre entier.
EXEMPLE  Diamètre du cercle inscrit:   5∕16 in
            Symbole de désignation:     2,5 (5∕16 = 2,5∕8)
NOTE  L’Annexe A donne les symboles pour la grandeur de la plaquette, pour
les diamètres de cercles inscrits habituellement normalisés dans le cas de
plaquettes équilatérales.
Le symbole de désignation pour la grandeur de la plaquette est toujours
donné par l’arête principale ou l’arête la plus longue. L’indication d’autres
dimensions doit se faire à l’aide d’un croquis ou d’une explication détaillée, ce
qui est indiqué, à la quatrième place de la désignation, par le symbole X.
—  Dans les pays utilisant le système métrique, le symbole de désignation est
la longueur, en négligeant, le cas échéant, les décimales.
III – IV
EXEMPLE  Longueur de l’arête principale:   19,5 mm
Plaquettes non équilatérales
           Symbole de désignation:         19
—  Dans les pays utilisant le système en inches, le symbole de désignation est
le numérateur de la fraction pour la valeur en 1/4 in.
EXEMPLE  Diamètre du cercle inscrit:     3/4 in
           Symbole de désignation:       3
—  Dans les pays utilisant le système métrique, choisir, pour symbole de dési-
gnation, la valeur du diamètre, en négligeant, le cas échéant, les décimales.
EXEMPLE  Diamètre de la plaquette:    15,875 mm
V
           Symbole de désignation:     15
Plaquettes rondes
Pour les plaquettes à diamètre métrique, la même règle s’applique, combinée
avec un symbole spécial au repère ⑦ (voir 5.7).
—  Dans les pays utilisant le système en inches, appliquer la même règle que
pour les plaquettes équilatérales (type I – II).
5.6 Symbole pour l’épaisseur de la plaquette — Repère ⑥
Voir Tableau 8.
10 © ISO 2017 – Tous droits réservés

---------------------- Page: 14 ----------------------
ISO 1832:2017(F)

L’épaisseur, s, d’une plaquette est définie comme la distance entre l’arête, à la pointe, et la face d’appui
opposée; voir Figure 4 a), b) et c).
a) b) c)
Figure 4 — Épaisseur d’une plaquette
Les arêtes arrondies ou chanfreinées sont considérées comme des arêtes vives.
Tableau 8
Nombre caractéristique
—  Dans les pays utilisant le système métrique, prendre pour symbole de désignation de l’épaisseur de la
plaquette la valeur numérique de l’épaisseur, en négligeant, le cas échéant, les décimales. Si le symbole qui en
résulte n’a qu’un seul chiffre, un 0 (zéro) doit le précéder.
EXEMPLE  Épaisseur de la plaquette:     3,18 mm
           Symbole de désignation:       03
À titre d’exception, pour les plaquettes d’épaisseur 1,98 mm et 3,97 mm et afin de les distinguer des plaquettes
d’épaisseur 1,59 mm (symbole 01) et 3,18 mm (symbole 03), faire précéder le chiffre de la lettre T.
EXEMPLE  Épaisseur de la plaquette:     3,97 mm
           Symbole de désignation:       T3
—  Dans les pays utilisant le système en inches, le symbole de désignation est le numérateur de la fraction
pour la valeur 1∕16 in.
a)  C’est un symbole à un chiffre lorsque le numérateur est un nombre entier.
EXEMPLE  Épaisseur de la plaquette:      1/8 in
           Symbole de désignation:       2 (1/8 = 2∕16)
b)  C’est un symbole à deux chiffres lorsque le numérateur n’est pas un nombre entier.
EXEMPLE  Épaisseur de la plaquette:      3∕ 32 in
            Symbole de désignation:       1,5 (2∕ 32 = 1,5∕16)
NOTE  L’Annexe B donne les symboles pour les épaisseurs normalisées.
© ISO 2017 – Tous droits réservés 11

---------------------- Page: 15 ----------------------
ISO 1832:2017(F)

5.7 Symbole pour la configuration de la pointe de coupe — Repère ⑦
Voir Tableau 9.
Tableau 9
Nombre ou lettre caractéristique
a)  Si les plaquettes ont des arrondis de pointes, le symbole de désignation est représenté:
   1)  Dans les pays utilisant le système métrique, par la valeur du rayon de pointe donnée en 0,1 mm, et si ce
nombre est inférieur à 10, le faire précéder par un 0 (zéro).
EXEMPLE  Rayon:                    0,8 mm
           Symbole de désignation:   08
Si la pointe est sans arrondi, utiliser le symbole de désignation 00 (zéro-zéro).
   2)  Dans les pays utilisant le système en inches, par les chiffres suivants:
           0 — sans arrondi
           1 — Rayon de 1∕64 in
           2 — Rayon de 1∕ 32 in
           3 — Rayon de 3∕64 in
           4 — Rayon de 1∕16 in
           6 — Rayon de 3∕ 32 in
           8 — Rayon de 1/8 in
           X — autre valeur de rayon
b)  Si les plaquettes ont des arêtes de planage, utiliser dans l’ordre, les symboles de désignation
...
