ISO 5611-1:2015

Cartridges, type A, for indexable inserts — Part 1: General survey, correlation and determination of dimensions

ISO 5611-1:2015 is general and is completed by ISO 5611‑2 to ISO 5611‑12. ISO 5611 applied for cartridges, type A, for indexable inserts and gives their styles in relation to their dimensions in accordance with ISO 5611‑2 to ISO 5611‑12. These cartridges are primarily intended for indexable inserts made of hard metal, ceramic or other cutting materials to be used for turning operations. These kinds of cartridges are mainly clamped with one or two screws on the cartridges. Explanation of the designation code according to ISO 5608.

Cartouches du type A pour plaquettes amovibles — Partie 1: Vue d'ensemble, corrélation et détermination des dimensions

L'ISO 5611-1:2015 est générale. Elle est complétée par les ISO 5611‑2 à ISO 5611‑12. L'ISO 5611 s'applique aux cartouches du type A à plaquettes amovibles et donne leurs types en fonction de leurs dimensions conformément aux ISO 5611‑2 à ISO 5611‑12. Ces cartouches sont principalement prévues pour les plaquettes amovibles en métaux durs, céramiques ou autres matériaux de coupe pour être utilisés pour des opérations de tournage. Ces types de cartouches sont principalement serrés avec une ou deux vis sur le cartouche. L'explication du code de désignation est conforme à l'ISO 5608.

General Information

• Status: Published
• Publication Date: 17-Nov-2015
• ICS: 25.100.01 - Cutting tools in general
• Technical Committee: ISO/TC 29/SC 9 - Tools with defined cutting edges, holding tools, cutting items, adaptive items and interfaces
• Drafting Committee: ISO/TC 29/SC 9 - Tools with defined cutting edges, holding tools, cutting items, adaptive items and interfaces
• Current Stage: 9060 - Close of review
• Start Date: 04-Jun-2026

Relations

• Revises: ISO 5611:1995 - Cartridges, type A, for indexable inserts — Dimensions
• Effective Date: 29-Jun-2013

Standards Content (Sample)

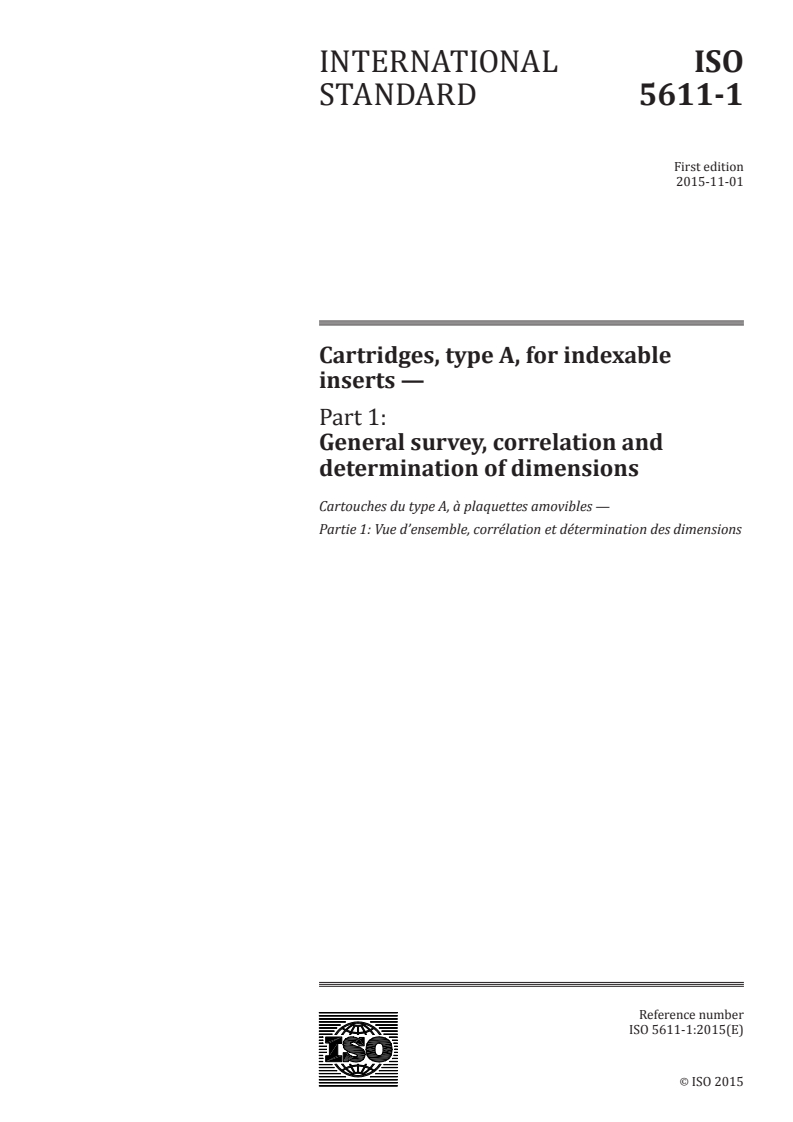

INTERNATIONAL ISO
STANDARD 5611-1
First edition
2015-11-01
Cartridges, type A, for indexable
inserts —
Part 1:
General survey, correlation and
determination of dimensions
Cartouches du type A, à plaquettes amovibles —
Partie 1: Vue d’ensemble, corrélation et détermination des dimensions
Reference number
ISO 5611-1:2015(E)
©
ISO 2015

---------------------- Page: 1 ----------------------
ISO 5611-1:2015(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2015, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. [phone]
Fax [phone]
[e-mail]
www.iso.org
ii © ISO 2015 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 5611-1:2015(E)

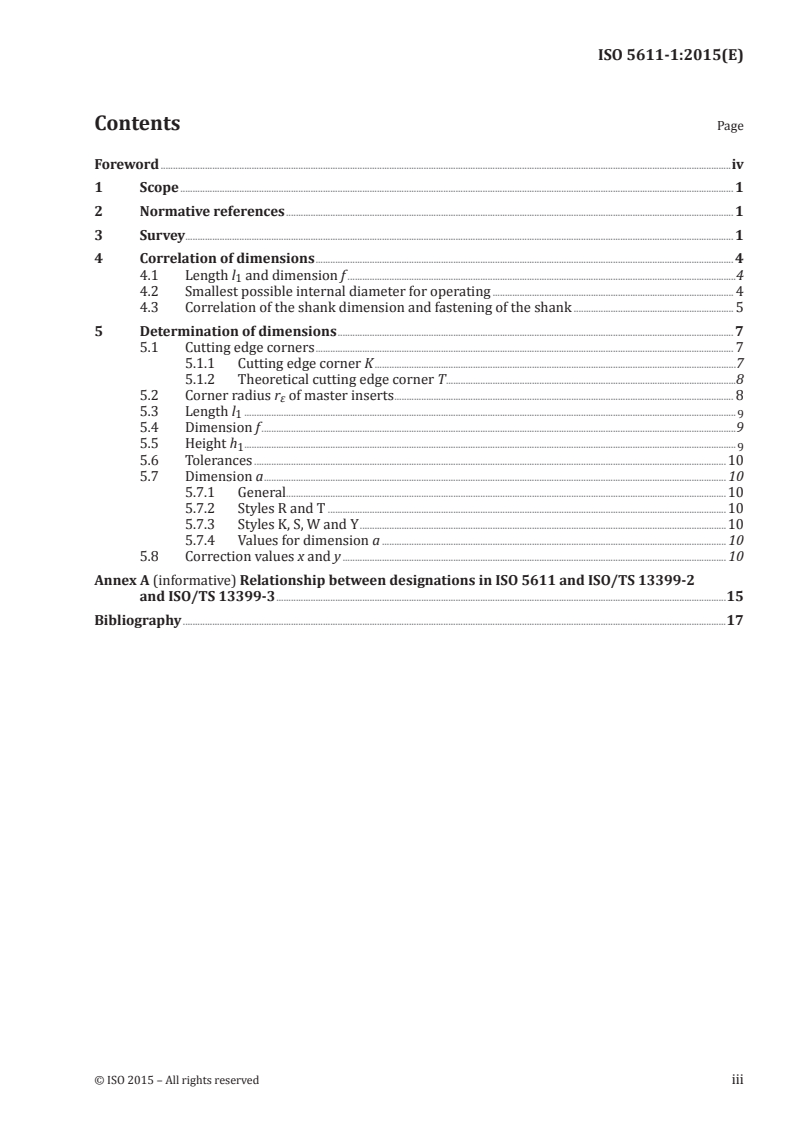

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Survey. 1
4 Correlation of dimensions . 4
4.1 Length l and dimension f .4
1
4.2 Smallest possible internal diameter for operating . 4
4.3 Correlation of the shank dimension and fastening of the shank . 5
5 Determination of dimensions . 7
5.1 Cutting edge corners . 7
5.1.1 Cutting edge corner K .7
5.1.2 Theoretical cutting edge corner T .8
5.2 Corner radius r of master inserts . 8
ε
5.3 Length l .
1 9
5.4 Dimension f .9
5.5 Height h .
1 9
5.6 Tolerances .10
5.7 Dimension a . 10
5.7.1 General.10
5.7.2 Styles R and T .10
5.7.3 Styles K, S, W and Y .10
5.7.4 Values for dimension a . 10
5.8 Correction values x and y . 10
Annex A (informative) Relationship between designations in ISO 5611 and ISO/TS 13399-2
and ISO/TS 13399-3 .15
Bibliography .17
© ISO 2015 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 5611-1:2015(E)

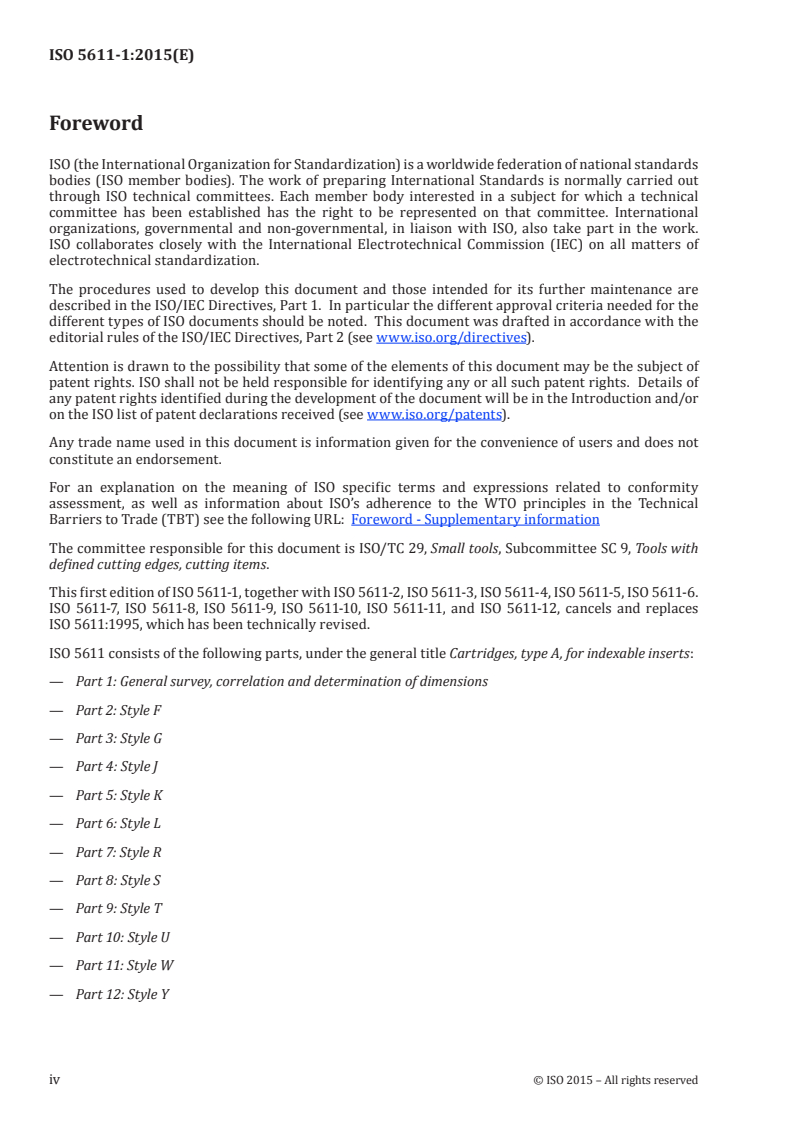

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical
Barriers to Trade (TBT) see the following URL: Foreword - Supplementary information
The committee responsible for this document is ISO/TC 29, Small tools, Subcommittee SC 9, Tools with
defined cutting edges, cutting items.
This first edition of ISO 5611-1, together with ISO 5611-2, ISO 5611-3, ISO 5611-4, ISO 5611-5, ISO 5611-6.
ISO 5611-7, ISO 5611-8, ISO 5611-9, ISO 5611-10, ISO 5611-11, and ISO 5611-12, cancels and replaces
ISO 5611:1995, which has been technically revised.
ISO 5611 consists of the following parts, under the general title Cartridges, type A, for indexable inserts:
— Part 1: General survey, correlation and determination of dimensions
— Part 2: Style F
— Part 3: Style G
— Part 4: Style J
— Part 5: Style K
— Part 6: Style L
— Part 7: Style R
— Part 8: Style S
— Part 9: Style T
— Part 10: Style U
— Part 11: Style W
— Part 12: Style Y
iv © ISO 2015 – All rights reserved

---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 5611-1:2015(E)
Cartridges, type A, for indexable inserts —
Part 1:
General survey, correlation and determination of
dimensions
1 Scope
This part of ISO 5611 is general and is completed by ISO 5611-2 to ISO 5611-12. ISO 5611 applied
for cartridges, type A, for indexable inserts and gives their styles in relation to their dimensions in
accordance with ISO 5611-2 to ISO 5611-12. These cartridges are primarily intended for indexable
inserts made of hard metal, ceramic or other cutting materials to be used for turning operations.
These kinds of cartridges are mainly clamped with one or two screws on the cartridges.
Explanation of the designation code according to ISO 5608.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
1)
ISO 5611-2 , Cartridges, type A, for indexable inserts — Part 2: Style F
1)
ISO 5611-3 , Cartridges, type A, for indexable inserts — Part 3: Style G
1)
ISO 5611-4 , Cartridges, type A, for indexable inserts — Part 4: Style J
1)
ISO 5611-5 , Cartridges, type A, for indexable inserts — Part 5: Style K
1)
ISO 5611-6 , Cartridges, type A, for indexable inserts — Part 6: Style L
1)
ISO 5611-7 , Cartridges, type A, for indexable inserts — Part 7: Style R
1)
ISO 5611-8 , Cartridges, type A, for indexable inserts — Part 8: Style S
1)
ISO 5611-9 , Cartridges, type A, for indexable inserts — Part 9: Style T
1)
ISO 5611-10 , Cartridges, type A, for indexable inserts — Part 10: Style U
1)
ISO 5611-11 , Cartridges, type A, for indexable inserts — Part 11: Style W
1)
ISO 5611-12 , Cartridges, type A, for indexable inserts — Part 12: Style Y
3 Survey
Table 1 contains the survey of cartridges, type A, for indexable inserts which are standardized in
ISO 5611-2 to ISO 5611-12 their corresponding letter symbols and the height h of the cutting edge. The
1
arrows in the figures show the primary direction of feed.
1) To be published.
© ISO 2015 – All rights reserved 1

---------------------- Page: 5 ----------------------
ISO 5611-1:2015(E)

Table 1 — Survey of cartridges, type A
Dimensions in millimetres
Height of the cutting edge
Dimensions
Style Sketch h in
1
ISO
6 8 10 12 16 20 25
• •
F ISO 5611-2
• • • • • •
• •
G ISO 5611-3
• • • • • •
•
J ISO 5611-4
• • • • • •
• •
K ISO 5611-5
• • • • •
L • • • • • • • ISO 5611-6
a
It is left to the manufacturer’s discretion or by agreement with edge angle εr = 80° instead 100°.
• = Standardized dimensions.
blank = Not standardized.
2 © ISO 2015 – All rights reserved

---------------------- Page: 6 ----------------------
ISO 5611-1:2015(E)

Table 1 (continued)
Height of the cutting edge
Dimensions
Style Sketch h in
1
ISO
6 8 10 12 16 20 25
a a
• •
R ISO 5611-7
• • • • •
a
• •
S ISO 5611-8
• • • • •
• • • • • •
• •
T ISO 5611-9
• • • • • •
U • • • • • • ISO 5611-10
• •
W ISO 5611-11
• • • • • •
• •
Y ISO 5611-12
• • • • •
a
It is left to the manufacturer’s discretion or by agreement with edge angle εr = 80° instead 100°.
• = Standardized dimensions.
blank = Not standardized.
© ISO 2015 – All rights reserved 3

---------------------- Page: 7 ----------------------
ISO 5611-1:2015(E)

4 Correlation of dimensions
4.1 Length l and dimension f
1
Table 2 contains the correlation between the length l and the dimension f to their relevant height h of
1 1
the cutting edge and style of the cartridges, see also Figure 1.
Figure 1 — Cartridge style K
Table 2 — Correlation of dimensions
Dimensions in millimetres
h l f
1 1
0
−00, 8
for cartridge style for cartridge style
±0,08 F, G, J, K, L, R, T, U, Y W, S F, G, J, K, L, R, S, U, W, Y T
6 25 21 8 5,5
8 32 28 10 6
10 50 44 14 9
12 55 47 20 13
16 63 53
25 15
20 70 60
25 100 87 32 20
4.2 Smallest possible internal diameter for operating
Table 3 contains the smallest possible internal diameter d for operating in relation with the relevant
1 min
cartridge size h , see also Figures 4 and 5.
1
Table 3 — Smallest possible internal diameter for operating
Dimensions in millimetres
h ± 0,08 6 8 10 12 16 20 25
1
d min. 20 25 40 50 60 70 100
1
4 © ISO 2015 – All rights reserved

---------------------- Page: 8 ----------------------
ISO 5611-1:2015(E)

4.3 Correlation of the shank dimension and fastening of the shank
Table 4 contains the correlation between the shank dimensions and the bore diameter for fastening the
shank and their relevant height h of the cutting edge, see Figures 2, 3, 4 and 5.
1
Dimension l applies to the adjusting screw in its mid-position, which is the reference point of the length l ,
3 1
see 5.3. From this position, a minimum adjusting length of 0,4 mm shall be given in both directions.
Figure 2 — Shank having h = 6 mm, 8 mm, 10 mm, 12 mm, 16 mm and 20 mm
1
Figure 3 — Shank having h = 25 mm
1
© ISO 2015 – All rights reserved 5

---------------------- Page: 9 ----------------------
ISO 5611-1:2015(E)

Figure 4 — Sectional drawing A–A for cartridges having h = 6 mm, 8 mm, 10 mm or 12 mm
1
Figure 5 — Sectional drawing
...

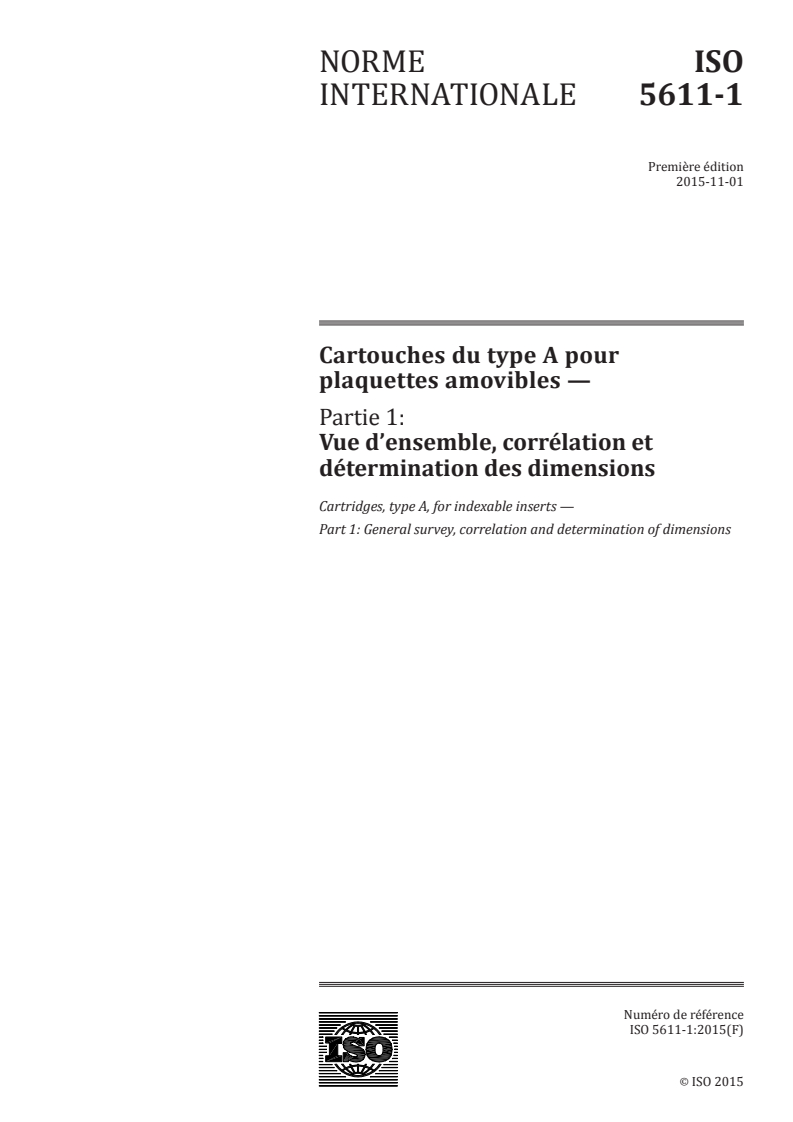

NORME ISO
INTERNATIONALE 5611-1
Première édition
2015-11-01
Cartouches du type A pour
plaquettes amovibles —
Partie 1:
Vue d’ensemble, corrélation et
détermination des dimensions
Cartridges, type A, for indexable inserts —
Part 1: General survey, correlation and determination of dimensions
Numéro de référence
ISO 5611-1:2015(F)
©
ISO 2015

---------------------- Page: 1 ----------------------
ISO 5611-1:2015(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2015, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. [phone]
Fax [phone]
[e-mail]
www.iso.org
ii © ISO 2015 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 5611-1:2015(F)

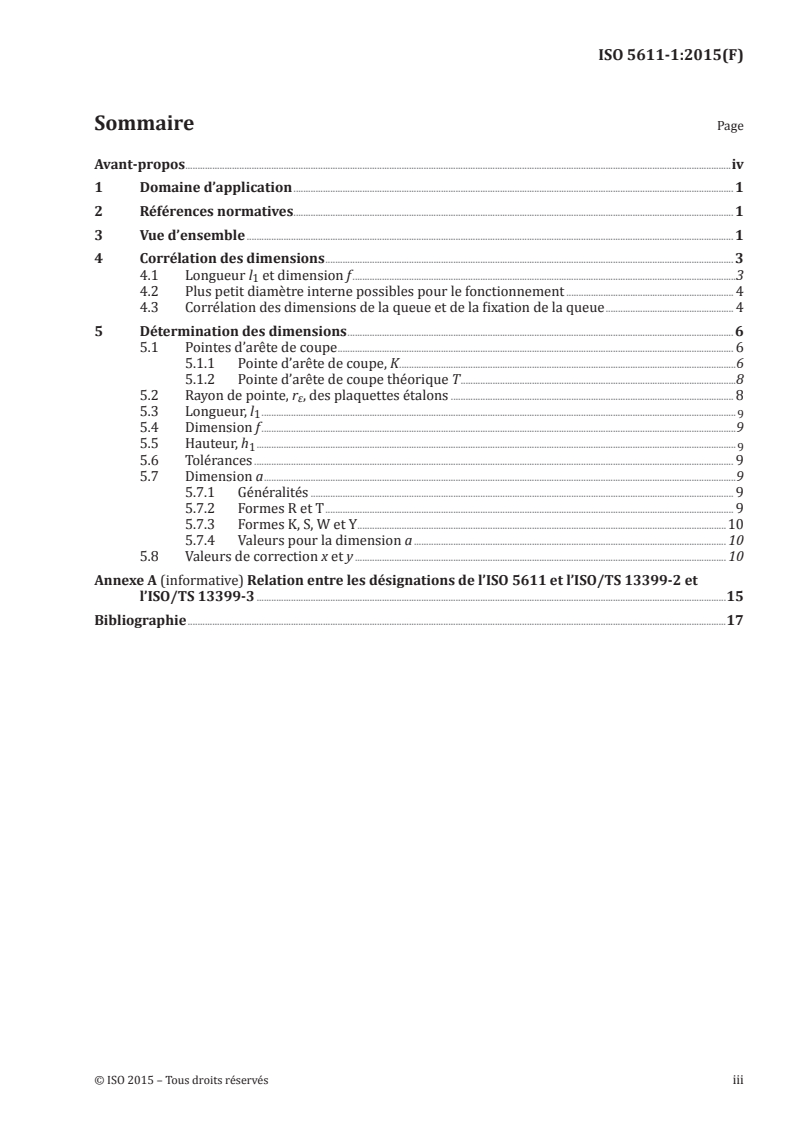

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Vue d’ensemble . 1
4 Corrélation des dimensions . 3
4.1 Longueur l et dimension f .3
1
4.2 Plus petit diamètre interne possibles pour le fonctionnement . 4
4.3 Corrélation des dimensions de la queue et de la fixation de la queue . 4
5 Détermination des dimensions . 6
5.1 Pointes d’arête de coupe . 6
5.1.1 Pointe d’arête de coupe, K .6
5.1.2 Pointe d’arête de coupe théorique T .8
5.2 Rayon de pointe, r , des plaquettes étalons . 8
ε
5.3 Longueur, l .
1 9
5.4 Dimension f .9
5.5 Hauteur, h .
1 9
5.6 Tolérances . 9
5.7 Dimension a .9
5.7.1 Généralités . 9
5.7.2 Formes R et T . 9
5.7.3 Formes K, S, W et Y . .10
5.7.4 Valeurs pour la dimension a . 10
5.8 Valeurs de correction x et y . 10
Annexe A (informative) Relation entre les désignations de l’ISO 5611 et l’ISO/TS 13399-2 et
l’ISO/TS 13399-3 .15
Bibliographie .17
© ISO 2015 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 5611-1:2015(F)

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer
un engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à
l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes
de l’OMC concernant les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos —
Informations supplémentaires.
Le comité chargé de l’élaboration du présent document est l’ISO/TC 29 Petit outillage, sous-comité SC 9,
Outils à arêtes de coupe définies, éléments de coupe
Cette première édition de l’ISO 5611-1, avec les ISO 5611-2, ISO 5611-3, ISO 5611-4, ISO 5611-5,
ISO 5611-6, ISO 5611-7, ISO 5611-8, ISO 5611-9, ISO 5611-10, ISO 5611-11 et ISO 5611-12, annule et
remplace la troisième édition de l’ISO 5611:1995.
L’ISO 5611 comprend les parties suivantes, présentées sous le titre général Cartouches type A pour
plaquettes amovibles:
— Partie 1: Vue d’ensemble; corrélation et détermination des dimensions
— Partie 2: Forme F
— Partie 3: Forme G
— Partie 4: Forme J
— Partie 5: Forme K
— Partie 6: Forme L
— Partie 7: Forme R
— Partie 8: Forme S
— Partie 9: Forme T
— Partie 10: Forme U
iv © ISO 2015 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 5611-1:2015(F)

— Partie 11: Forme W
— Partie 12: Forme Y
© ISO 2015 – Tous droits réservés v

---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 5611-1:2015(F)
Cartouches du type A pour plaquettes amovibles —
Partie 1:
Vue d’ensemble, corrélation et détermination des
dimensions
1 Domaine d’application
La présente partie de l’ISO 5611 est générale. Elle est complétée par les ISO 5611-2 à ISO 5611-12.
L’ISO 5611 s’applique aux cartouches du type A à plaquettes amovibles et donne leurs types en fonction
de leurs dimensions conformément aux ISO 5611-2 à ISO 5611-12. Ces cartouches sont principalement
prévues pour les plaquettes amovibles en métaux durs, céramiques ou autres matériaux de coupe pour
être utilisés pour des opérations de tournage.
Ces types de cartouches sont principalement serrés avec une ou deux vis sur le cartouche.
L’explication du code de désignation est conforme à l’ISO 5608.
2 Références normatives
Les documents suivants, en tout ou partie, sont référencés de façon normative dans le présent document
et sont indispensables à son application. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
1)
ISO 5611-2 , Cartouches type A pour plaquettes amovibles — Partie 2: Forme F
1)
ISO 5611-3 , Cartouches type A pour plaquettes amovibles — Partie 3: Forme G
1)
ISO 5611-4 , Cartouches type A pour plaquettes amovibles — Partie 4: Forme J
1)
ISO 5611-5 , Cartouches type A pour plaquettes amovibles — Partie 5: Forme K
1)
ISO 5611-6 , Cartouches type A pour plaquettes amovibles — Partie 6: Forme L
1)
ISO 5611-7 , Cartouches type A pour plaquettes amovibles — Partie 7: Forme R
1)
ISO 5611-8 , Cartouches type A pour plaquettes amovibles — Partie 8: Forme S
1)
ISO 5611-9 , Cartouches type A pour plaquettes amovibles — Partie 9: Forme T
1)
ISO 5611-10 , Cartouches type A pour plaquettes amovibles — Partie 10: Forme U
1)
ISO 5611-11 , Cartouches type A pour plaquettes amovibles — Partie 11: Forme W
1)
ISO 5611-12 , Cartouches type A pour plaquettes amovibles — Partie 12: Forme Y
3 Vue d’ensemble
Le Tableau 1 contient une vue d’ensemble des cartouches de type A pour plaquettes amovibles qui sont
normalisés dans les normes ISO 5611-2 à ISO 5611-12, leur lettre caractéristique correspondant et la
hauteur h de l’arête de coupe. Les flèches sur les figures indiquent la direction principale d’avance.
1
1) En cours de publication
© ISO 2015 – Tous droits réservés 1

---------------------- Page: 6 ----------------------
ISO 5611-1:2015(F)

Tableau 1 — Vue d’ensemble des cartouches du type A
Dimensions en millimètres
Hauteur de l’arête de coupe
Dimensions
Forme Schéma h dans
1
l’ISO
6 8 10 12 16 20 25
• •
F 5611-2
• • • • • •
• •
G 5611-3
• • • • • •
•
J 5611-4
• • • • • •
• •
K 5611-5
• • • • •
L • • • • • • • 5611-6
a a
• •
R 5611-7
• • • • •
2 © ISO 2015 – Tous droits réservés

---------------------- Page: 7 ----------------------
ISO 5611-1:2015(F)

Tableau 1 (suite)
Hauteur de l’arête de coupe
Dimensions
Forme Schéma h dans
1
l’ISO
6 8 10 12 16 20 25
a
• •
S 5611-8
• • • • •
• • • • • •
• •
T 5611-9
• • • • • •
U • • • • • • 5611-10
• •
W 5611-11
• • • • • •
• •
Y 5611-12
• • • • •
a
  Laisser à l’initiative du fabriquant ou par accord avec un angle de direction d’arête ε = 80° au lieu de 100°.
r
•  = Dimensions normalisées
blanc = non normalisé
4 Corrélation des dimensions
4.1 Longueur l et dimension f
1
Le Tableau 2 donne la corrélation entre la longueur l et la dimension f en fonction de leur hauteur h
1 1
correspondant à l’arête de coupe et à la forme des cartouches, voir également la Figure 1.
© ISO 2015 – Tous droits réservés 3

---------------------- Page: 8 ----------------------
ISO 5611-1:2015(F)

Figure 1 — Cartouche forme K
Tableau 2 — Corrélation des dimensions
Dimensions en millimètres
f
0
h l
1 1
−00, 8
Pour cartouche de forme Pour cartouche de forme
± 0,08 F, G, J, K, L, R, T, U, Y W, S F, G, J, K, L, R, S, U, W, Y T
6 25 21 8 5,5
8 32 28 10 6
10 50 44 14 9
12 55 47 20 13
16 63 53
25 15
20 70 60
25 100 87 32 20
4.2 Plus petit diamètre interne possibles pour le fonctionnement
Le Tableau 3 donne les plus petits diamètres internes possibles d pour le fonctionnement en
1min
fonction de la dimension h du cartouche correspondant, voir également le Figures 4 et 5.
1
Tableau 3 — Plus petit diamètre interne possibles pour le fonctionnement
Dimensions en millimètres
h ± 0,08 6 8 10 12 16 20 25
1
d min. 20 25 40 50 60 70 100
1
4.3 Corrélation des dimensions de la queue et de la fixation de la queue
Le Tableau 4 donne la corrélation entre les dimensions de la queue et du diamètre de l’alésage pour la
fixation de la queue en fonction de leur hauteur h de l’arête de coupe, voir Figures 2, 3, 4 et 5.
1
La dimension l s’applique à la vis de réglage à sa position médiane, qui est le point de référence de la
3
longueur l , voir 5.3. A partir de cette position, une longueur minimale de réglage de 0,4 mm doit être
1
laissée dans les deux directions.
4 © ISO 2015 – Tous droits réservés

---------------------- Page: 9 ----------------------
ISO 5611-1:2015(F)

Figure 2 — Queue ayant une hauteur h = 6 mm, 8 mm, 10 mm, 12 mm, 16 mm et 20 mm
1
Figure 3 — Queue ayant une hauteur h = 25 mm
1
Figure 4 — Section A-A pour les cartouches ayant une hauteur h = 6 mm, 8 mm, 10 mm ou 12 mm
1
© ISO 2015 – Tous droits réservés 5

---------------------- Page: 10 ----------------------
ISO 5611-1:2015(F)

Figure 5 — Section A-A pour les cartouches ayant une hauteur h = 16 mm, 20 mm ou 25 mm
1
...
