Standards Content (Sample)

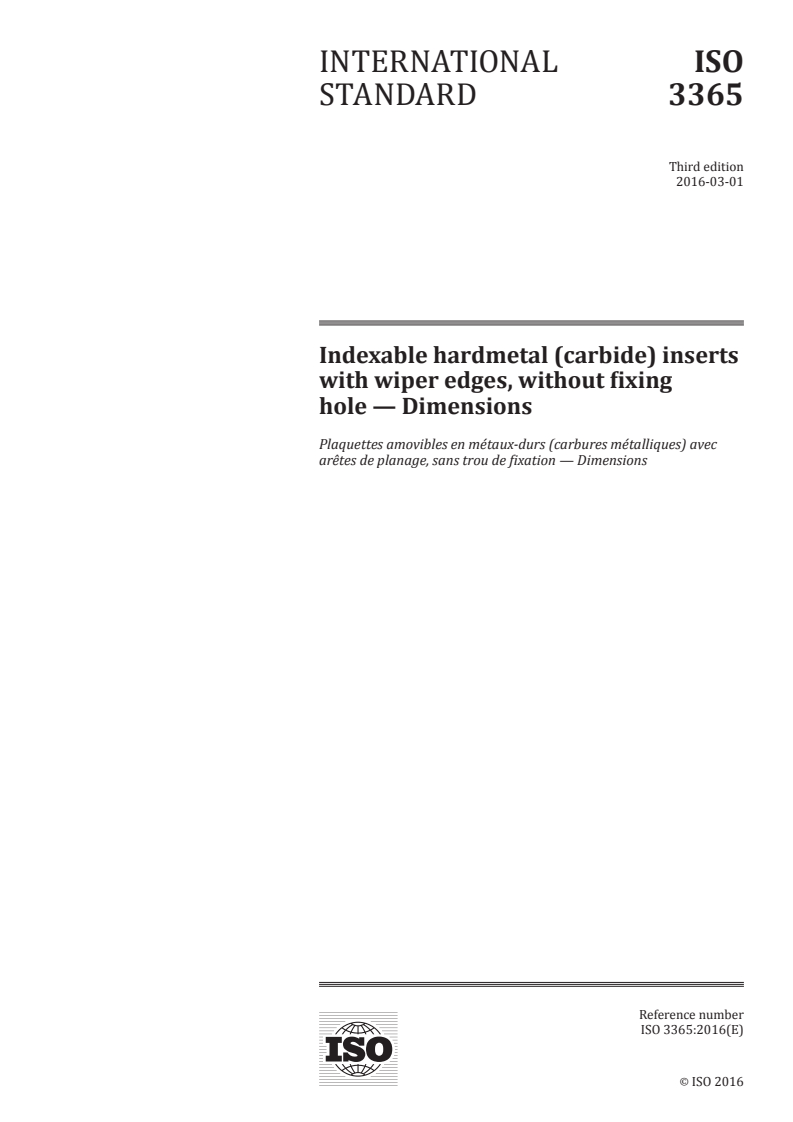

INTERNATIONAL ISO
STANDARD 3365
Third edition
2016-03-01
Indexable hardmetal (carbide) inserts
with wiper edges, without fixing
hole — Dimensions

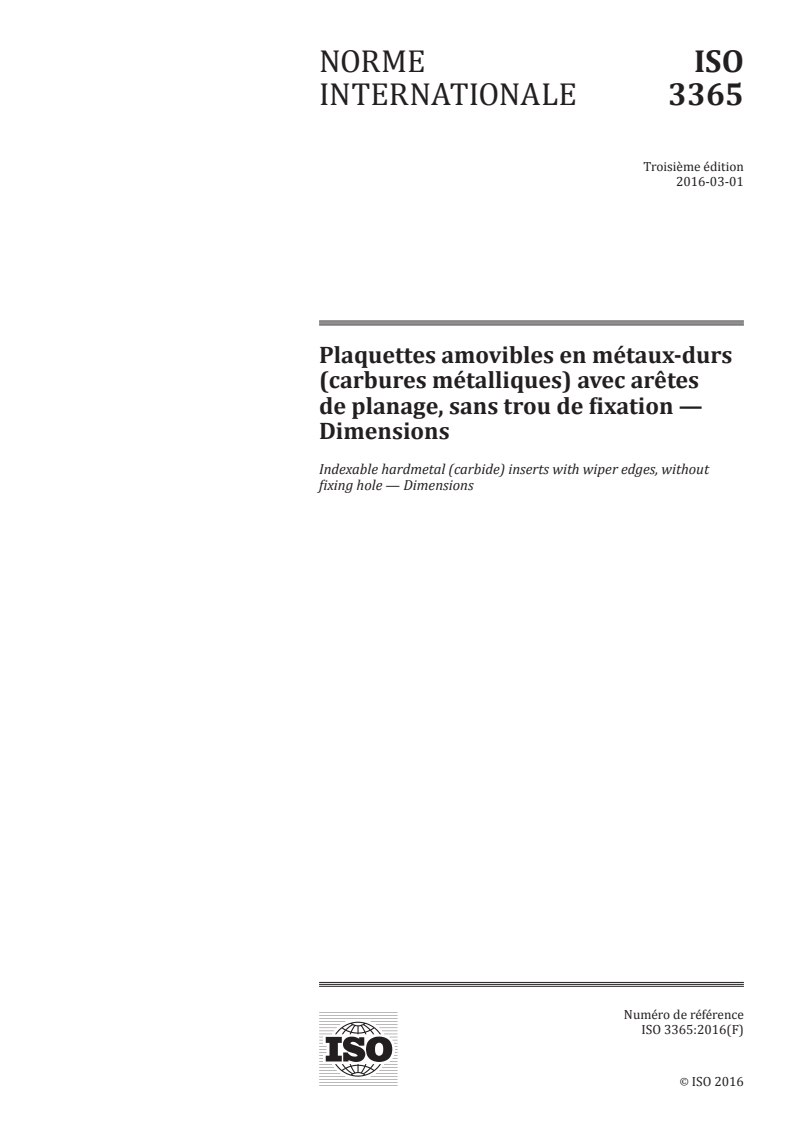

Plaquettes amovibles en métaux-durs (carbures métalliques) avec
arêtes de planage, sans trou de fixation — Dimensions
Reference number
ISO 3365:2016(E)
©
ISO 2016

---------------------- Page: 1 ----------------------
ISO 3365:2016(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2016, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 3365:2016(E)

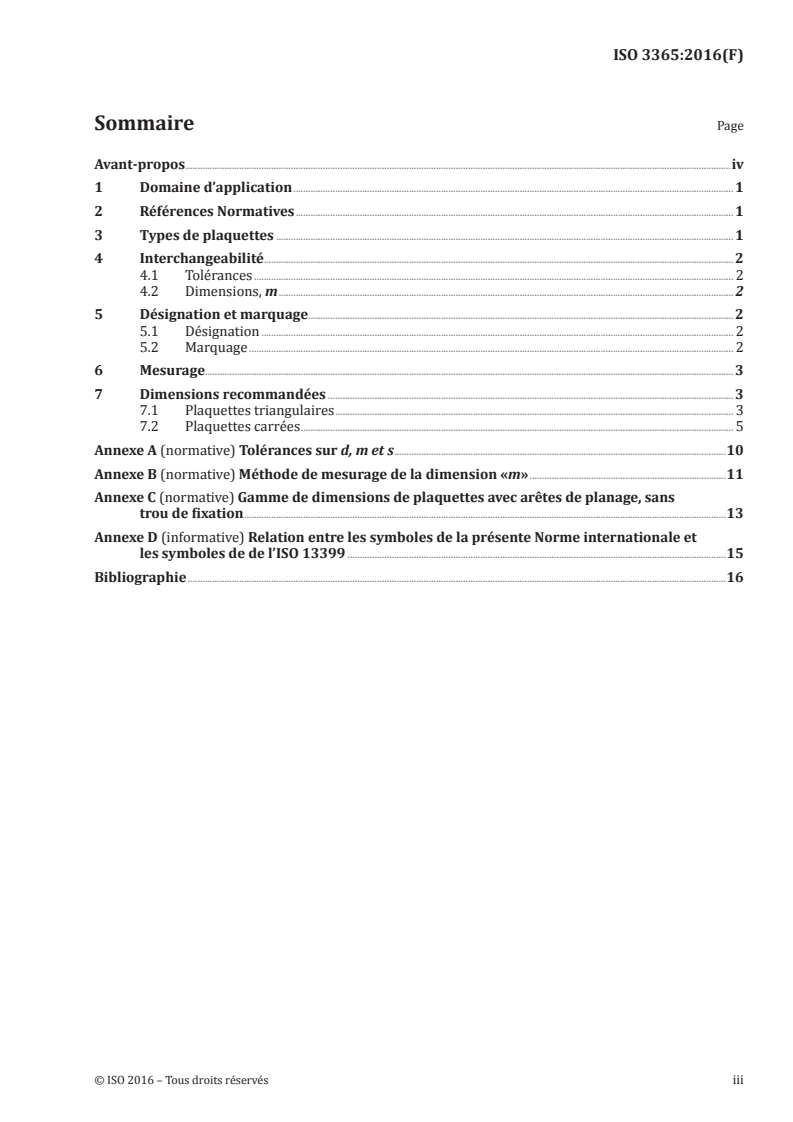

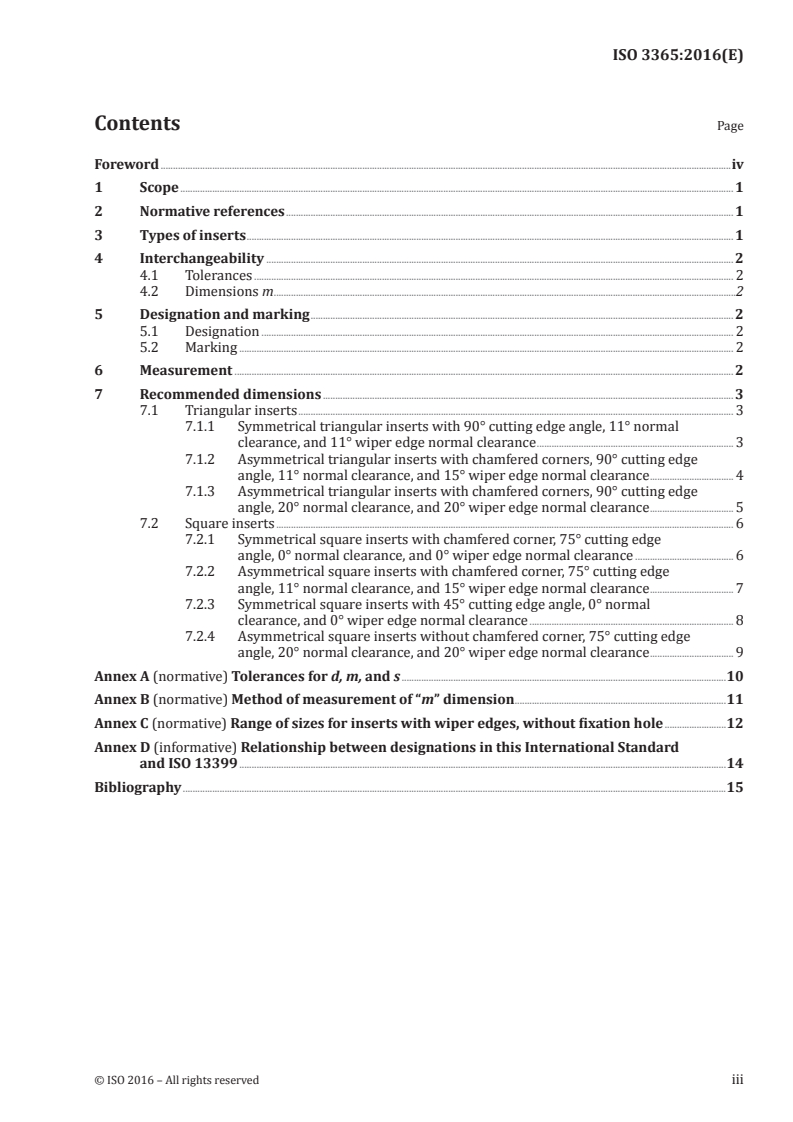

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Types of inserts . 1
4 Interchangeability . 2
4.1 Tolerances . 2
4.2 Dimensions m .2
5 Designation and marking . 2
5.1 Designation . 2
5.2 Marking . 2
6 Measurement . 2
7 Recommended dimensions . 3
7.1 Triangular inserts . 3
7.1.1 Symmetrical triangular inserts with 90° cutting edge angle, 11° normal
clearance, and 11° wiper edge normal clearance . 3
7.1.2 Asymmetrical triangular inserts with chamfered corners, 90° cutting edge
angle, 11° normal clearance, and 15° wiper edge normal clearance . 4
7.1.3 Asymmetrical triangular inserts with chamfered corners, 90° cutting edge
angle, 20° normal clearance, and 20° wiper edge normal clearance . 5
7.2 Square inserts . 6
7.2.1 Symmetrical square inserts with chamfered corner, 75° cutting edge
angle, 0° normal clearance, and 0° wiper edge normal clearance . 6
7.2.2 Asymmetrical square inserts with chamfered corner, 75° cutting edge
angle, 11° normal clearance, and 15° wiper edge normal clearance . 7
7.2.3 Symmetrical square inserts with 45° cutting edge angle, 0° normal
clearance, and 0° wiper edge normal clearance . 8
7.2.4 Asymmetrical square inserts without chamfered corner, 75° cutting edge
angle, 20° normal clearance, and 20° wiper edge normal clearance . 9
Annex A (normative) Tolerances for d, m, and s .10
Annex B (normative) Method of measurement of “m” dimension .11
Annex C (normative) Range of sizes for inserts with wiper edges, without fixation hole .12
Annex D (informative) Relationship between designations in this International Standard
and ISO 13399 .14
Bibliography .15
© ISO 2016 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 3365:2016(E)

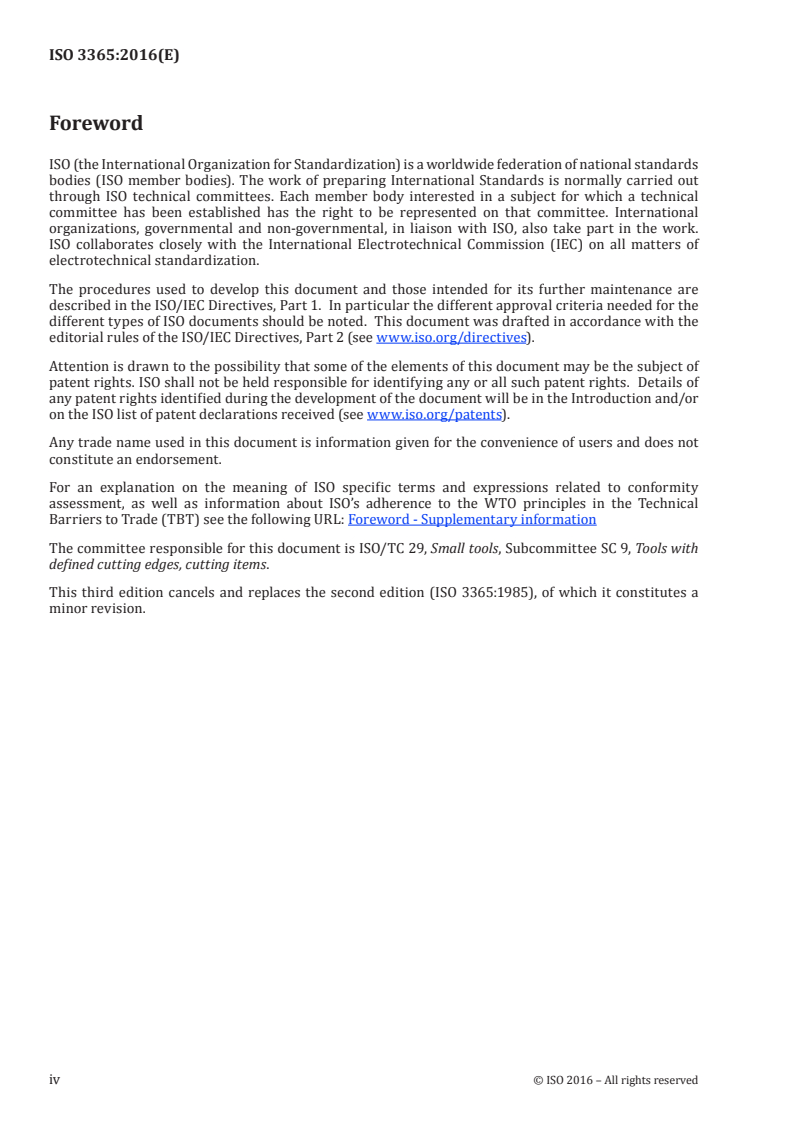

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical
Barriers to Trade (TBT) see the following URL: Foreword - Supplementary information
The committee responsible for this document is ISO/TC 29, Small tools, Subcommittee SC 9, Tools with
defined cutting edges, cutting items.
This third edition cancels and replaces the second edition (ISO 3365:1985), of which it constitutes a
minor revision.
iv © ISO 2016 – All rights reserved

---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 3365:2016(E)
Indexable hardmetal (carbide) inserts with wiper edges,
without fixing hole — Dimensions
1 Scope
This International Standard specifies the dimensions of indexable hardmetal (carbide) inserts with
wiper edges, without fixing hole. These inserts are primarily intended to be mounted on milling cutters
by top or wedge clamping.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 513, Classification and application of hard cutting materials for metal removal with defined cutting
edges — Designation of the main groups and groups of application
ISO 1832, Indexable inserts for cutting tools — Designation
3 Types of inserts
The types of indexable hardmetal (carbide) inserts specified in this International Standard are the
following:
— TP … PPN
symmetrical triangular inserts with 11° normal clearance, 90° cutting edge angle, and 11° wiper
edge normal clearance;
— TP … PDR; TP … PDL
asymmetrical triangular inserts with chamfered corners, 11° normal clearance, 90° cutting edge
angle, and 15° wiper edge normal clearance;
— TE … PER; TE … PEL
asymmetrical triangular inserts with chamfered corners, 20° normal clearance, 90° cutting edge
angle, and 20° wiper edge normal clearance;
— SN … ENN
symmetrical square insert with chamfered corners, 0° normal clearance, 75° cutting edge angle,
and 0° wiper edge normal clearance;
— SP … EDR; SP … EDL
asymmetrical square insert with chamfered corners, 11° normal clearance, 75° cutting edge angle,
and 15° wiper edge normal clearance;
— SN … ANN
symmetrical square insert with 0° normal clearance, 45° cutting edge angle, and 0° wiper edge
normal clearance;
— SE. EER; SE. EEL
© ISO 2016 – All rights reserved 1

---------------------- Page: 5 ----------------------
ISO 3365:2016(E)

asymmetrical square insert with 20° normal clearance, 75° cutting edge angle, and 20° wiper edge
normal clearance.
Inserts with wiper edges, without fixing hole, are standardized only without chip breakers.
4 Interchangeability
4.1 Tolerances
Indexable hardmetal (carbide) inserts specified in this International Standard are provided in the
following tolerance classes in accordance with ISO 1832:
a) inserts with 0° and 11° normal clearance (TP, SN, and SP)
tolerance classes A, C, and K, where class C is used mainly for coated inserts;
b) inserts with 20° normal clearance (TE and SE)
tolerance class C.
The values of the tolerances in accordance with ISO 1832 are given in Annex A.
Other tolerances are included in the diagrams and tables with the insert dimensions in Clause 7.
4.2 Dimensions m
Dimension m specified in the tables refers to a theoretically perfect insert. In practice, as the points on
which the inserts are located in both manufacturing and measuring may be different, the nominal value
of dimension m may vary from o
...

FINAL
INTERNATIONAL ISO/FDIS
DRAFT
STANDARD 3365
ISO/TC 29/SC 9
Indexable hardmetal (carbide) inserts
Secretariat: DIN
with wiper edges, without fixing
Voting begins
on: 2015­10­18 hole — Dimensions
Voting terminates
Plaquettes amovibles en métaux-durs (carbures métalliques) avec
on: 2015­12­18
arêtes de planage, sans trou de fixation — Dimensions
RECIPIENTS OF THIS DRAFT ARE INVITED TO
SUBMIT, WITH THEIR COMMENTS, NOTIFICATION
OF ANY RELEVANT PATENT RIGHTS OF WHICH
THEY ARE AWARE AND TO PROVIDE SUPPOR TING
DOCUMENTATION.
IN ADDITION TO THEIR EVALUATION AS
Reference number
BEING ACCEPTABLE FOR INDUSTRIAL, TECHNO­
ISO/FDIS 3365:2015(E)
LOGICAL, COMMERCIAL AND USER PURPOSES,
DRAFT INTERNATIONAL STANDARDS MAY ON
OCCASION HAVE TO BE CONSIDERED IN THE
LIGHT OF THEIR POTENTIAL TO BECOME STAN­
DARDS TO WHICH REFERENCE MAY BE MADE IN
©
NATIONAL REGULATIONS. ISO 2015

---------------------- Page: 1 ----------------------
ISO/FDIS 3365:2015(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2015, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH­1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2015 – All rights reserved

---------------------- Page: 2 ----------------------
ISO/FDIS 3365:2015(E)

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Types of inserts . 1
4 Interchangeability . 2
4.1 Tolerances . 2
4.2 Dimensions m .2
5 Designation and marking . 2
5.1 Designation . 2
5.2 Marking . 2
6 Measurement . 2
7 Recommended dimensions . 3
7.1 Triangular inserts . 3
7.1.1 Symmetrical triangular inserts with 90° cutting edge angle, 11° normal
clearance, and 11° wiper edge normal clearance . 3
7.1.2 Asymmetrical triangular inserts with chamfered corners, 90° cutting edge
angle, 11° normal clearance, and 15° wiper edge normal clearance . 4
7.1.3 Asymmetrical triangular inserts with chamfered corners, 90° cutting edge
angle, 20° normal clearance, and 20° wiper edge normal clearance . 5
7.2 Square inserts . 6
7.2.1 Symmetrical square inserts with chamfered corner, 75° cutting edge
angle, 0° normal clearance, and 0° wiper edge normal clearance . 6
7.2.2 Asymmetrical square inserts with chamfered corner, 75° cutting edge
angle, 11° normal clearance, and 15° wiper edge normal clearance . 7
7.2.3 Symmetrical square inserts with 45° cutting edge angle, 0° normal
clearance, and 0° wiper edge normal clearance . 8
7.2.4 Asymmetrical square inserts without chamfered corner, 75° cutting edge
angle, 20° normal clearance, and 20° wiper edge normal clearance . 9
Annex A (normative) Tolerances for d, m, and s .10
Annex B (normative) Method of measurement of “m” dimension .11
Annex C (normative) Range of sizes for inserts with wiper edges, without fixation hole .12
Annex D (informative) Relationship between designations in this International Standard
and ISO 13399 (all parts) .14
Bibliography .15
© ISO 2015 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO/FDIS 3365:2015(E)

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non­governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical
Barriers to Trade (TBT) see the following URL: Foreword - Supplementary information
This third edition cancels and replaces the second edition (ISO 3365:1985), of which it constitutes a
minor revision.
The committee responsible for this document is ISO/TC 29, Small tools, Subcommittee SC 9, Tools with
defined cutting edges, cutting items.
iv © ISO 2015 – All rights reserved

---------------------- Page: 4 ----------------------
FINAL DRAFT INTERNATIONAL STANDARD ISO/FDIS 3365:2015(E)
Indexable hardmetal (carbide) inserts with wiper edges,
without fixing hole — Dimensions
1 Scope
This International Standard specifies the dimensions of indexable hardmetal (carbide) inserts with
wiper edges, without fixing hole. These inserts are primarily intended to be mounted on milling cutters
by top or wedge clamping.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 513, Classification and application of hard cutting materials for metal removal with defined cutting
edges — Designation of the main groups and groups of application
ISO 1832, Indexable inserts for cutting tools — Designation
3 Types of inserts
The types of indexable hardmetal (carbide) inserts specified in this International Standard are the
following:
— TP … PPN
symmetrical triangular inserts with 11° normal clearance, 90° cutting edge angle, and 11° wiper
edge normal clearance;
— TP … PDR; TP … PDL
asymmetrical triangular inserts with chamfered corners, 11° normal clearance, 90° cutting edge
angle, and 15° wiper edge normal clearance;
— TE … PER; TE … PEL
asymmetrical triangular inserts with chamfered corners, 20° normal clearance, 90° cutting edge
angle, and 20° wiper edge normal clearance;
— SN … ENN
symmetrical square insert with chamfered corners, 0° normal clearance, 75° cutting edge angle,
and 0° wiper edge normal clearance;
— SP … EDR; SP … EDL
asymmetrical square insert with chamfered corners, 11° normal clearance, 75° cutting edge angle,
and 15° wiper edge normal clearance;
— SN … ANN
symmetrical square insert with 0° normal clearance, 45° cutting edge angle, and 0° wiper edge
normal clearance;
— SE. EER; SE. EEL
© ISO 2015 – All rights reserved 1

---------------------- Page: 5 ----------------------
ISO/FDIS 3365:2015(E)

asymmetrical square insert with 20° normal clearance, 75° cutting edge angle, and 20° wiper edge
normal clearance.
Inserts with wiper edges, without fixing hole, are standardized only without chip breakers.
4 Interchangeability
4.1 Tolerances
Indexable hardmetal (carbide) inserts specified in this International Standard are provided in the
following tolerance classes in accordance with ISO 1832:
a) inserts with 0° and 11° normal clearance (TP, SN, and SP)
tolerance classes A, C, and K, where class C is used mainly for coated inserts;
b) inserts with 20° normal clearance (TE and SE)
tolerance class C.
The values of the tolerances in accordance with ISO 1832 are given in Annex A.
Other tolerances are included in the diagrams and tables with the insert dimensions in Clause 7.
4.2
...

NORME ISO
INTERNATIONALE 3365
Troisième édition
2016-03-01
Plaquettes amovibles en métaux-durs
(carbures métalliques) avec arêtes
de planage, sans trou de fixation —
Dimensions
Indexable hardmetal (carbide) inserts with wiper edges, without
fixing hole — Dimensions
Numéro de référence
ISO 3365:2016(F)
©
ISO 2016

---------------------- Page: 1 ----------------------
ISO 3365:2016(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2016, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 3365:2016(F)

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références Normatives . 1
3 Types de plaquettes . 1
4 Interchangeabilité . 2
4.1 Tolérances . 2
4.2 Dimensions, m . 2
5 Désignation et marquage . 2
5.1 Désignation . 2
5.2 Marquage . 2
6 Mesurage. 3
7 Dimensions recommandées . 3
7.1 Plaquettes triangulaires . 3
7.2 Plaquettes carrées . 5
Annexe A (normative) Tolérances sur d, m et s .10
Annexe B (normative) Méthode de mesurage de la dimension «m» .11
Annexe C (normative) Gamme de dimensions de plaquettes avec arêtes de planage, sans
trou de fixation .13
Annexe D (informative) Relation entre les symboles de la présente Norme internationale et
les symboles de de l’ISO 13399 .15
Bibliographie .16
© ISO 2016 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 3365:2016(F)

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à
l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes
de l’OMC concernant les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos —
Informations supplémentaires.
Le comité chargé de l’élaboration du présent document est l’ISO/TC 29, Petit outillage, sous-comité SC 9,
Outils à arêtes de coupe définies, éléments coupants.
Cette troisième édition annule et remplace la deuxième édition (ISO 3365:1985), dont elle constitue une
révision mineure.
iv © ISO 2016 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 3365:2016(F)
Plaquettes amovibles en métaux-durs (carbures
métalliques) avec arêtes de planage, sans trou de
fixation — Dimensions
1 Domaine d’application
La présente Norme internationale spécifie les dimensions des plaquettes amovibles en métaux-durs
(carbures métalliques) à arêtes de planage, sans trou de fixation. Ces plaquettes sont principalement
destinées à être fixées mécaniquement, par bride ou coin, sur des fraises.
2 Références Normatives
Les documents suivants, en tout ou partie, sont référencés de manière normative dans le présent
document et sont indispensables pour son application. Pour les références datées, seule l’édition citée
s’applique. Pour les références non datées, la dernière édition du document de référence s’applique (y
compris les éventuels amendements).
ISO 513, Classification et application des matériaux durs de coupe pour enlèvement de métal avec arêtes
coupantes définies — Définition des groupes principaux et des groupes d’application.
ISO 1832, Plaquettes amovibles pour outils coupants — Désignation.
3 Types de plaquettes
Les types de plaquettes amovibles en métaux-durs (carbures métalliques) spécifiés dans la présente
Norme internationale sont les suivants:
— TP . PPN:
plaquettes triangulaires symétriques, à dépouille normale 11°, angle de direction d’arête 90° et
dépouille normale de l’arête de planage 15°;
— TP . PDR; TP . PDL:
plaquettes triangulaires asymétriques à pointes chanfreinées, à dépouille normale 11°, angle de
direction d’arête 90° et dépouille normale de l’arête de planage 15°;
— TE . PER; TE . PEL:
plaquettes triangulaires asymétriques à pointes chanfreinées, à dépouille normale 20°, angle de
direction d’arête 90° et dépouille normale de l’arête de planage 20°;
— SN . ENN:
plaquettes carrées symétriques à pointes chanfreinées, à dépouille normale 0°, angle de direction
d’arête 75° et dépouille normale de l’arête de planage 0°;
— SP . EDR; SP . EDL:
plaquettes carrées asymétriques à pointes chanfreinées, à dépouille normale 11°, angle de direction
d’arête 75° et dépouille normale de l’arête de planage 15°;
— SN . ANN:
© ISO 2016 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO 3365:2016(F)

plaquettes carrées symétriques à dépouille normale 0°, angle de direction d’arête 45° et dépouille
normale de l’arête de planage 0°;
— SE . EER; SE . EEL:
plaquettes carrées asymétrique à dépouille normale 20°, angle de direction d’arête 75° et dépouille
normale de l’arête de planage 20°.
Les plaquettes à arête de planage, sans trous de fixation, ne sont normalisées que sans brise-copeaux.
4 Interchangeabilité
4.1 Tolérances
Les plaquettes amovibles en métaux-durs (carbures métalliques) spécifiées dans la présente Norme
internationale sont fournies avec les classes de tolérances suivantes, conformément à l’ISO 1832:
a) plaquettes à dépouille normale 0° et 11° (TP, SN et SP):
classes de tolérances A, C et K, la classe C étant surtout réservée aux plaquettes revêtues;
b) plaquettes à dépouille normale 20° (TE et SE):
classe de tolérance C.
Les valeurs des tolérances données dans l’ISO 1832 sont rappelées dans l’Annexe A.
D’autres tolérances figurent dans les schémas et dans les tableaux de dimensions des plaquettes à
l’Article 7.
4.2 Dimensions, m
La dimension, m, spécifiée dans les tableaux, se rapporte aux plaquettes théoriquement parfaites. En
pratique, les points sur lesquels les plaquettes sont positionnées lors de leur fabrication et de leur
mesurage pouvant être différents, la valeur nominale de la dimension m peut varier d’un fabricant à
l’autre dans une plage de ± 0,05 mm. Néanmoins, pour les plaquettes d’un même fabricant, la dimension
m doit satisfaire aux tolérances de l’ISO 1832 (voir Annexe A).
5 Désignation et marquage
5.1 Désignation
La désignation des plaquettes amovibles en métaux-durs (carbures métalliques) faisant l’objet de la
présente Norme internationale doit être conforme à l’ISO 1832.
En complément à cette désignation, peuvent être indiqués:
— le symbole du groupe d’application, conformément à l’ISO 513;
— la désignatio
...

PROJET
NORME ISO/FDIS
FINAL
INTERNATIONALE 3365
ISO/TC 29/SC 9
Plaquettes amovibles en métaux-
Secrétariat: DIN
durs (carbures métalliques) avec
Début de vote:
2015-10-18 arêtes de planage, sans trou de
fixation — Dimensions
Vote clos le:
2015-12-18
Indexable hardmetal (carbide) inserts with wiper edges, without
fixing hole — Dimensions
LES DESTINATAIRES DU PRÉSENT PROJET SONT
INVITÉS À PRÉSENTER, AVEC LEURS OBSER-
VATIONS, NOTIFICATION DES DROITS DE PRO-
PRIÉTÉ DONT ILS AURAIENT ÉVENTUELLEMENT
CONNAISSANCE ET À FOURNIR UNE DOCUMEN-
TATION EXPLICATIVE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES FINS
INDUSTRIELLES, TECHNOLOGIQUES ET COM-
Numéro de référence
MERCIALES, AINSI QUE DU POINT DE VUE
ISO/FDIS 3365:2015(F)
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR POSSI-
BILITÉ DE DEVENIR DES NORMES POUVANT
SERVIR DE RÉFÉRENCE DANS LA RÉGLEMENTA-
©
TION NATIONALE. ISO 2015

---------------------- Page: 1 ----------------------
ISO/FDIS 3365:2015(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2015, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2015 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO/FDIS 3365:2015(F)

Sommaire Page
Avant-propos .iv
1  Domaine d’application . 1
2  Références Normatives . 1
3  Types de plaquettes . 1
4 Interchangeabilité . 2
4.1 Tolérances . 2
4.2 Dimensions, m . 2
5  Désignation et marquage . 2
5.1 Désignation . 2
5.2 Marquage . 2
6  Mesurage. 3
7  Dimensions recommandées . 3
7.1 Plaquettes triangulaires . 3
7.2 Plaquettes carrées . 5
Annexe A (normative) Tolérances sur d, m et s .10
Annexe B (normative) Méthode de mesurage de la dimension «m» .11
Annexe C (normative) Gamme de dimensions de plaquettes avec arêtes de planage, sans
trou de fixation .13
Annexe D (informative) Relation entre les symboles de la présente Norme internationale et
les symboles de de l’ISO 13399 (toutes les parties) .15
Bibliographie .16
© ISO 2015 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO/FDIS 3365:2015(F)

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer
un engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à
l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes
de l’OMC concernant les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos —
Informations supplémentaires.
Cette troisième édition annule et remplace la deuxième édition (ISO 3365:1985), dont elle constitue une
révision mineure.
Le comité chargé de l’élaboration du présent document est l’ISO/TC 29, Petit outillage, sous-comité SC 9,
Outils à arêtes de coupe définies, éléments coupants.
iv © ISO 2015 – Tous droits réservés

---------------------- Page: 4 ----------------------
PROJET FINAL DE NORME INTERNATIONALE  ISO/FDIS 3365:2015(F)
Plaquettes amovibles en métaux-durs (carbures
métalliques) avec arêtes de planage, sans trou de
fixation — Dimensions
1  Domaine d’application
La présente Norme internationale spécifie les dimensions des plaquettes amovibles en métaux-durs
(carbures métalliques) à arêtes de planage, sans trou de fixation. Ces plaquettes sont principalement
destinées à être fixées mécaniquement, par bride ou coin, sur des fraises.
2  Références Normatives
Les documents suivants, en tout ou partie, sont référencés de manière normative dans le présent
document et sont indispensables pour son application. Pour les références datées, seule l’édition citée
s’applique. Pour les références non datées, la dernière édition du document de référence s’applique (y
compris les éventuels amendements).
ISO 513, Classification et application des matériaux durs de coupe pour enlèvement de métal avec arêtes
coupantes définies — Définition des groupes principaux et des groupes d’application.
ISO 1832, Plaquettes amovibles pour outils coupants — Désignation.
3  Types de plaquettes
Les types de plaquettes amovibles en métaux-durs (carbures métalliques) spécifiés dans la présente
Norme internationale sont les suivants:
— TP . PPN:
11°, angle de direction d’arête 90° et dépouille normale
plaquettes triangulaires symétriques, à dépouille normale
de l’arête de planage 15°;
— TP . PDR; TP . PDL:
plaquettes triangulaires asymétriques à pointes chanfreinées, à dépouille normale 11°, angle de
direction d’arête 90° et dépouille normale de l’arête de planage 15°;
— TE . PER; TE . PEL:
plaquettes triangulaires asymétriques à pointes chanfreinées, à dépouille normale 20°, angle de
direction d’arête 90° et dépouille normale de l’arête de planage 20°;
— SN . ENN:
plaquettes carrées symétriques à pointes chanfreinées, à dépouille normale 0°, angle de direction
d’arête 75° et dépouille normale de l’arête de planage 0°;
— SP . EDR; SP . EDL:
plaquettes carrées asymétriques à pointes chanfreinées, à dépouille normale 11°, angle de direction
d’arête 75° et dépouille normale de l’arête de planage 15°;
— SN . ANN:
© ISO 2015 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO/FDIS 3365:2015(F)

plaquettes carrées symétriques à dépouille normale 0°, angle de direction d’arête 45° et dépouille
normale de l’arête de planage 0°;
— SE . EER; SE . EEL:
plaquettes carrées asymétrique à dépouille normale 20°, angle de direction d’arête 75° et dépouille
normale de l’arête de planage 20°.
Les plaquettes à arête de planage, sans trous de fixation, ne sont normalisées que sans brise-copeaux.
4 Interchangeabilité
4.1  Tolérances
Les plaquettes amovibles en métaux-durs (carbures métalliques) spécifiées dans la présente Norme
internationale sont fournies avec les classes de tolérances suivantes, conformément à l’ISO 1832:
a) plaquettes à dépouille normale 0° et 11° (TP, SN et SP):
classes de tolérances A, C et K, la classe C étant surtout réservée aux plaquettes revêtues;
b) plaquettes à dépouille normale 20° (TE et SE):
classe de tolérance C.
Les valeurs des tolérances données dans l’ISO 1832 sont rappelées dans l’Annexe A.
D’autres tolérances figurent dans les schémas et dans les tableaux de dimensions des plaquettes à
l’Article 7.
4.2  Dimensions, m
La dimension, m, spécifiée dans les tableaux, se rapporte aux plaquettes théoriquement parfaites. En
pratique, les points sur lesquels les plaquettes sont positionnées lors de leur fabrication et de leur
mesurage pouvant être différents, la valeur nominale de la dimension m peut varier d’un fabricant à
l’autre dans une plage de ± 0,05 mm. Néanmoins, pour les plaquettes d’un même fabricant, la dimension
m doit satisfaire aux tolérances de l’ISO 1832 (voir Annexe A).
5  Désignation et marquage
5.1
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
