ISO 2725-1:2017

Assembly tools for screws and nuts - Square drive sockets - Part 1: Hand-operated sockets

ISO 2725-1:2017 specifies dimensions, the designation, and the marking of hand-operated square drive sockets with operating end and having a hexagonal or double hexagonal form in accordance with ISO 1174‑1. NOTE Hand-operated square drive sockets covered by this document are the ones identified in ISO 1703 under reference numbers 2 1 02 01 0. ISO 2725-1:2017 does not cover technical specifications for these products. Technical specifications are given in ISO 1711‑1.

Outils de manoeuvre pour vis et écrous — Douilles à carré conducteur femelle — Partie 1: Douilles à main

ISO 2725-1:2017 spécifie les dimensions, la désignation et le marquage des douilles à carré conducteur femelle, à main et à empreinte hexagonale ou bihexagonale, conformément à l'ISO 1174‑1. NOTE Les douilles à carré conducteur femelle, à main, couvertes par le présent document sont identifiées sous le numéro 2 1 02 01 0 de l'ISO 1703. ISO 2725-1:2017 ne couvre pas les spécifications techniques pour ces produits. Les spécifications techniques sont données dans l'ISO 1711‑1.

General Information

• Status: Published
• Publication Date: 31-May-2017
• ICS: 25.140.30 - Hand-operated tools
• Technical Committee: ISO/TC 29/SC 10 - Assembly tools for screws and nuts, pliers and nippers
• Drafting Committee: ISO/TC 29/SC 10 - Assembly tools for screws and nuts, pliers and nippers
• Current Stage: 9093 - International Standard confirmed
• Start Date: 09-Nov-2023
• Completion Date: 13-Dec-2025

Relations

• Revises: ISO 2725-1:2015 - Assembly tools for screws and nuts - Square drive sockets - Part 1: Hand-operated sockets
• Effective Date: 05-Nov-2015

Overview

ISO 2725-1:2017 - "Assembly tools for screws and nuts - Square drive sockets - Part 1: Hand-operated sockets" defines the dimensions, designation and marking for hand‑operated square‑drive sockets with hexagonal or double‑hexagonal (bi‑hex) ends. The standard covers sockets matched to driving squares (per ISO 1174‑1) and supplies dimensional tables for square‑drive sizes from 6.3 to 25 mm. It does not include product technical performance requirements (those are in ISO 1711‑1).

Key Topics

• Scope and applicability: Hand‑operated square‑drive sockets identified in ISO 1703 (reference numbers 2 1 02 01 0).
• Dimensions and tables: Dimension data (in millimetres) provided for multiple square‑drive sizes; figures are illustrative and do not dictate specific design details.
• Tolerances: Width‑across‑flats tolerances are specified by reference to ISO 691 (manufacturers may choose deviation series).
• Form and variants: Covers hex and bi‑hex (double hex) socket forms in accordance with ISO 1174‑1.
• Designation rules: A socket designation must identify form (Hex/Bi‑hex), reference to ISO 2725‑1, square‑drive dimension, width across flats, and type (A/B). Example:
  Bi‑hex socket ISO 2725‑1, 12.5 × 10 - A
• Marking requirements: Sockets must be permanently and legibly marked with at least the manufacturer’s name or trademark and the width across flats.
• Document relationships: Technical specs relocated to ISO 1711‑1; related tolerances and driving squares referenced to ISO 691 and ISO 1174‑1.

Applications

ISO 2725‑1:2017 is used by:

• Manufacturers of hand‑operated sockets and tool sets for ensuring consistent dimensions and marking.
• Design and product engineers specifying socket compatibility with fasteners (width‑across‑flats matching).
• Quality and inspection teams verifying dimensional conformity and traceability.
• Procurement and technical buyers who need unambiguous socket designations and markings for supply contracts.
• Maintenance and assembly operations seeking interchangeability and correct tooling for hex and bi‑hex fasteners.

Benefits include improved interchangeability, accurate tool specification, and clearer inventory labeling for assembly tools and socket sets.

Related standards

• ISO 1174‑1 - Driving squares for hand socket tools
• ISO 691 - Tolerances for wrench and socket openings
• ISO 1711‑1 - Technical specifications for hand‑operated wrenches and sockets
• ISO 1703 - Designation and nomenclature of assembly tools
• ISO 272 - Fasteners - Hexagon products

Keywords: ISO 2725-1:2017, square drive sockets, hand-operated sockets, hex socket, bi-hex socket, socket dimensions, width across flats, tool marking, assembly tools for screws and nuts.

Standards Content (Sample)

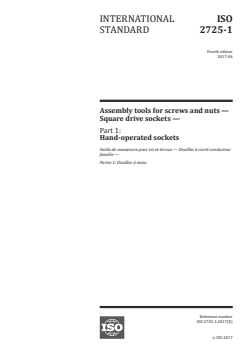

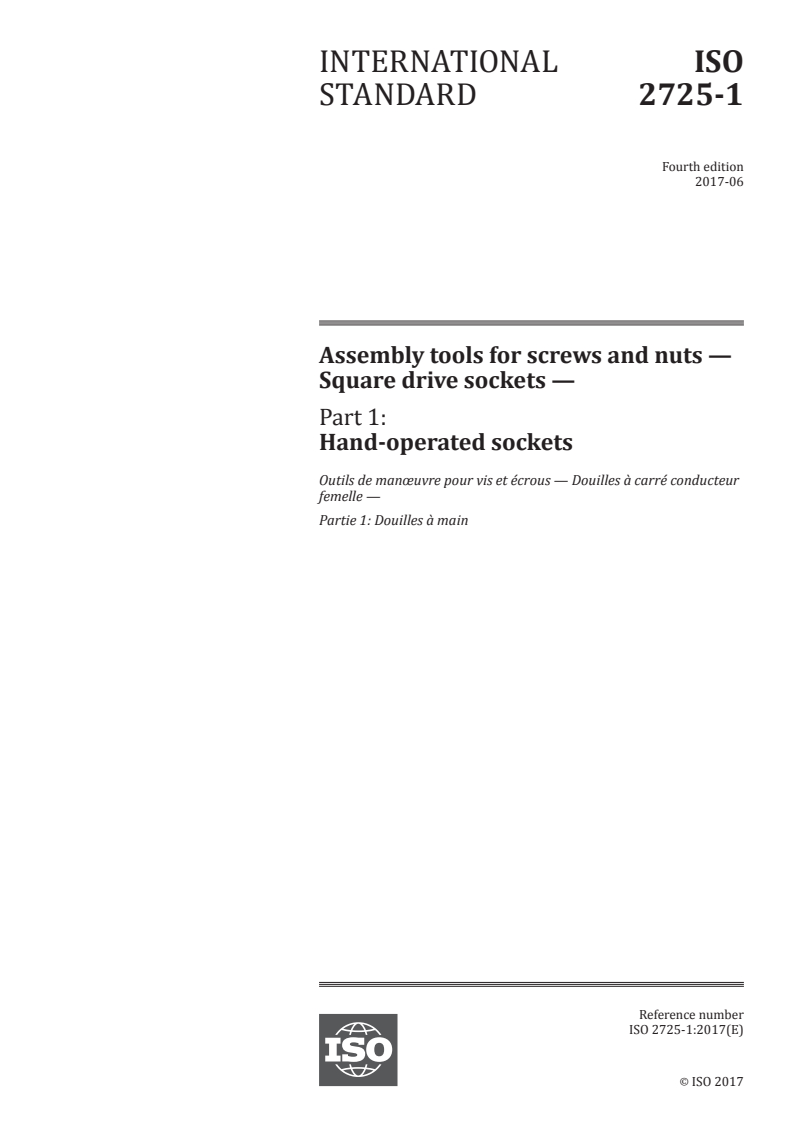

INTERNATIONAL ISO
STANDARD 2725-1
Fourth edition
2017-06
Assembly tools for screws and nuts —
Square drive sockets —
Part 1:
Hand-operated sockets
Outils de manœuvre pour vis et écrous — Douilles à carré conducteur
femelle —
Partie 1: Douilles à main
Reference number
©
ISO 2017
© ISO 2017, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. [phone]
Fax [phone]
[e-mail]
www.iso.org
ii © ISO 2017 – All rights reserved

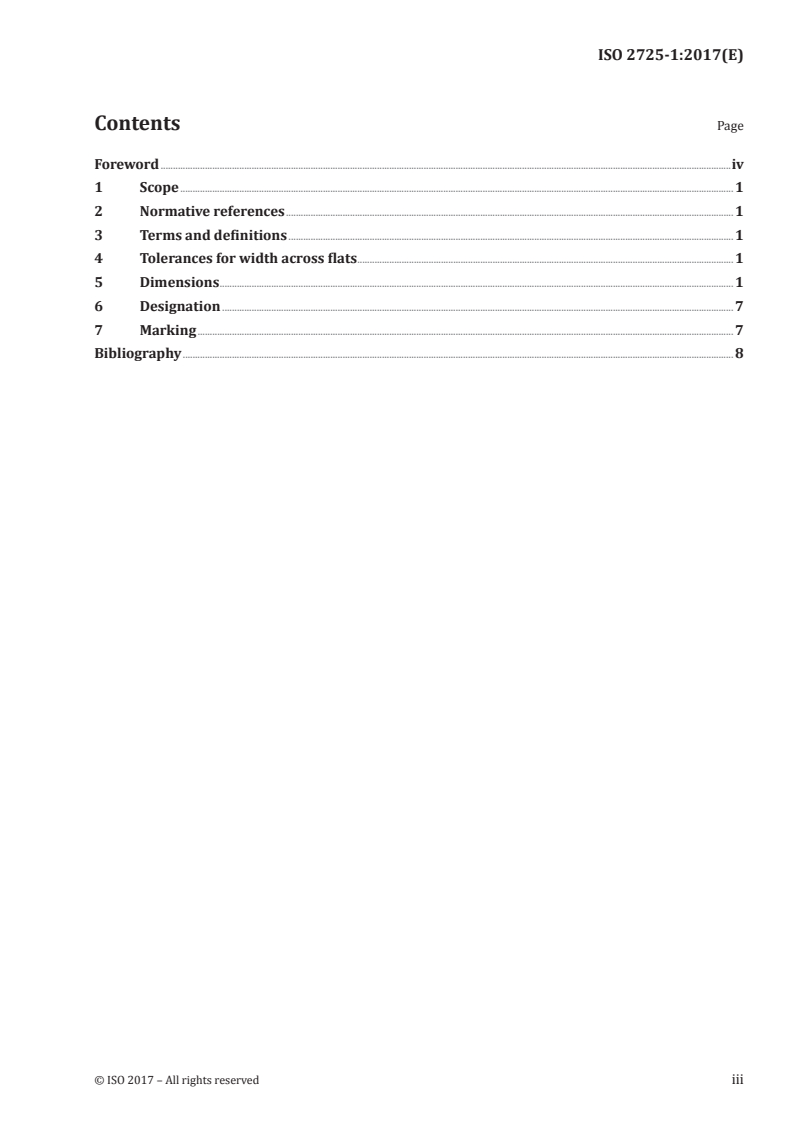

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Tolerances for width across flats . 1
5 Dimensions . 1
6 Designation . 7
7 Marking . 7
Bibliography . 8

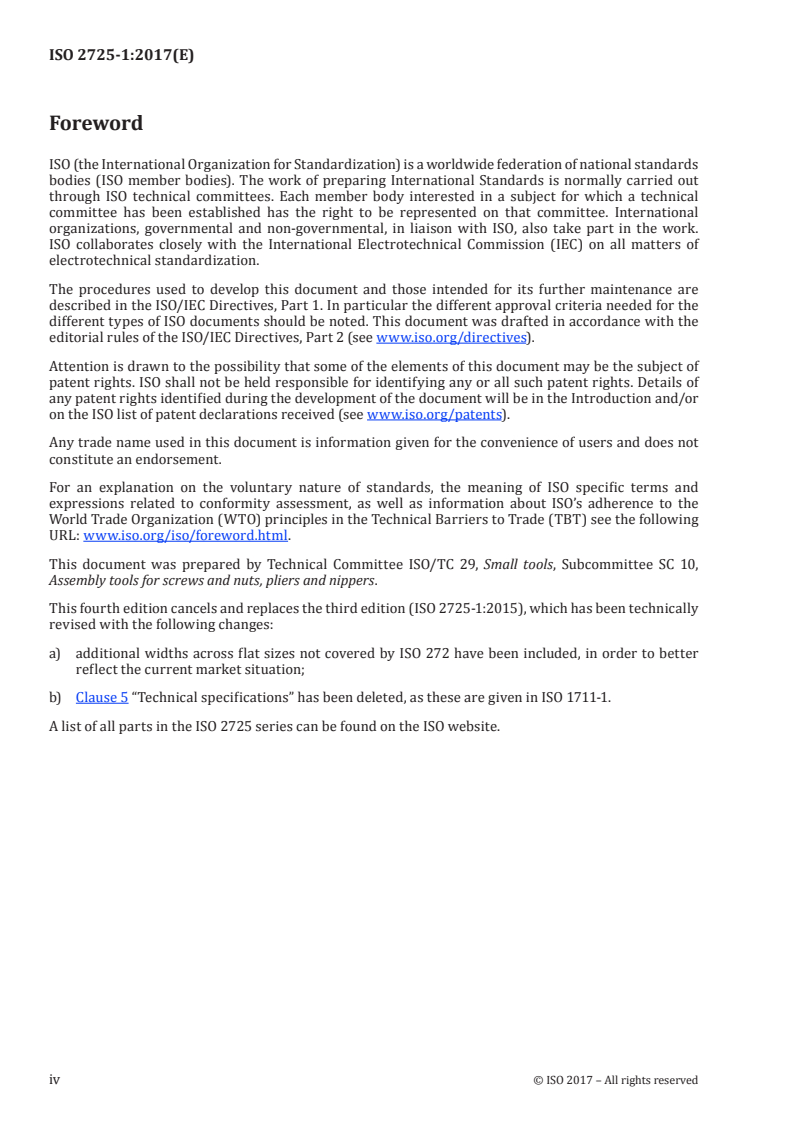

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO’s adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following
URL: w w w . i s o .org/ iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 29, Small tools, Subcommittee SC 10,
Assembly tools for screws and nuts, pliers and nippers.
This fourth edition cancels and replaces the third edition (ISO 2725-1:2015), which has been technically
revised with the following changes:
a) additional widths across flat sizes not covered by ISO 272 have been included, in order to better
reflect the current market situation;
b) Clause 5 “Technical specifications” has been deleted, as these are given in ISO 1711-1.
A list of all parts in the ISO 2725 series can be found on the ISO website.
iv © ISO 2017 – All rights reserved

INTERNATIONAL STANDARD ISO 2725-1:2017(E)
Assembly tools for screws and nuts — Square drive
sockets —
Part 1:
Hand-operated sockets
1 Scope
This document specifies dimensions, the designation, and the marking of hand-operated square drive
sockets with operating end and having a hexagonal or double hexagonal form in accordance with
ISO 1174-1.
NOTE Hand-operated square drive sockets covered by this document are the ones identified in ISO 1703
under reference numbers 2 1 02 01 0.
This document does not cover technical specifications for these products. Technical specifications are
given in ISO 1711-1.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 691, Assembly tools for screws and nuts — Wrench and socket openings — Tolerances for general use
ISO 1174-1, Assembly tools for screws and nuts — Driving squares — Part 1: Driving squares for hand
socket tools
3 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at http:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
4 Tolerances for width across flats
Tolerances for width across flats, s, shall be in conformity with the tolerances for socket openings given
in ISO 691. Manufacturers are free to choose the series of deviations.
5 Dimensions
Table 1 to Table 5 gives the dimensions, in millimetres, of sockets shown in Figure 1 to Figure 3 for
driving squares of 6,3 to 25, which shall be in accordance with ISO 1174-1.
The figures in this document are given only as examples. They are not intended to influence the
manufacturer’s design.
NOTE Width across flats, s, are partly taken from ISO 272.
Key
α 115° ≤ α ≤ 150°
Figure 1 — Sockets with d < d
1 2
Key
α 115° ≤ α ≤ 150°
Figure 2 — Sockets with d = d
1 2
2 © ISO 2017 – All rights reserved

Key
α 115° ≤ α
...

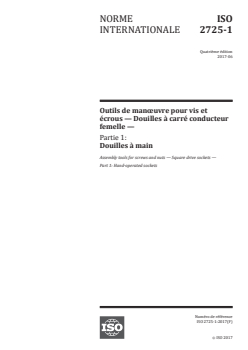

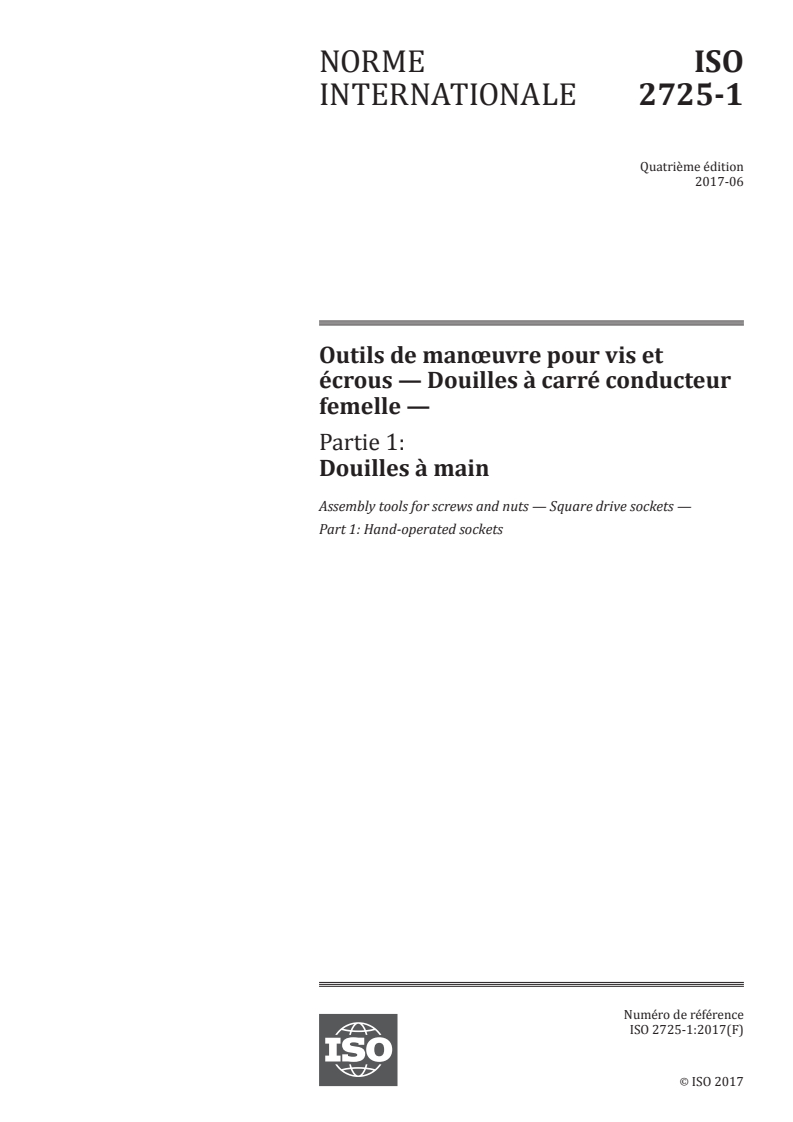

NORME ISO
INTERNATIONALE 2725-1
Quatrième édition
2017-06
Outils de manœuvre pour vis et
écrous — Douilles à carré conducteur
femelle —
Partie 1:
Douilles à main
Assembly tools for screws and nuts — Square drive sockets —
Part 1: Hand-operated sockets
Numéro de référence
©
ISO 2017
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2017, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. [phone]
Fax [phone]
[e-mail]
www.iso.org
ii © ISO 2017 – Tous droits réservés

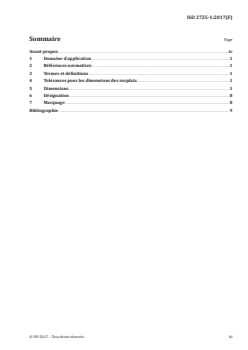

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Tolérances pour les dimensions des surplats . 1
5 Dimensions . 1
6 Désignation . 8
7 Marquage . 8
Bibliographie . 9

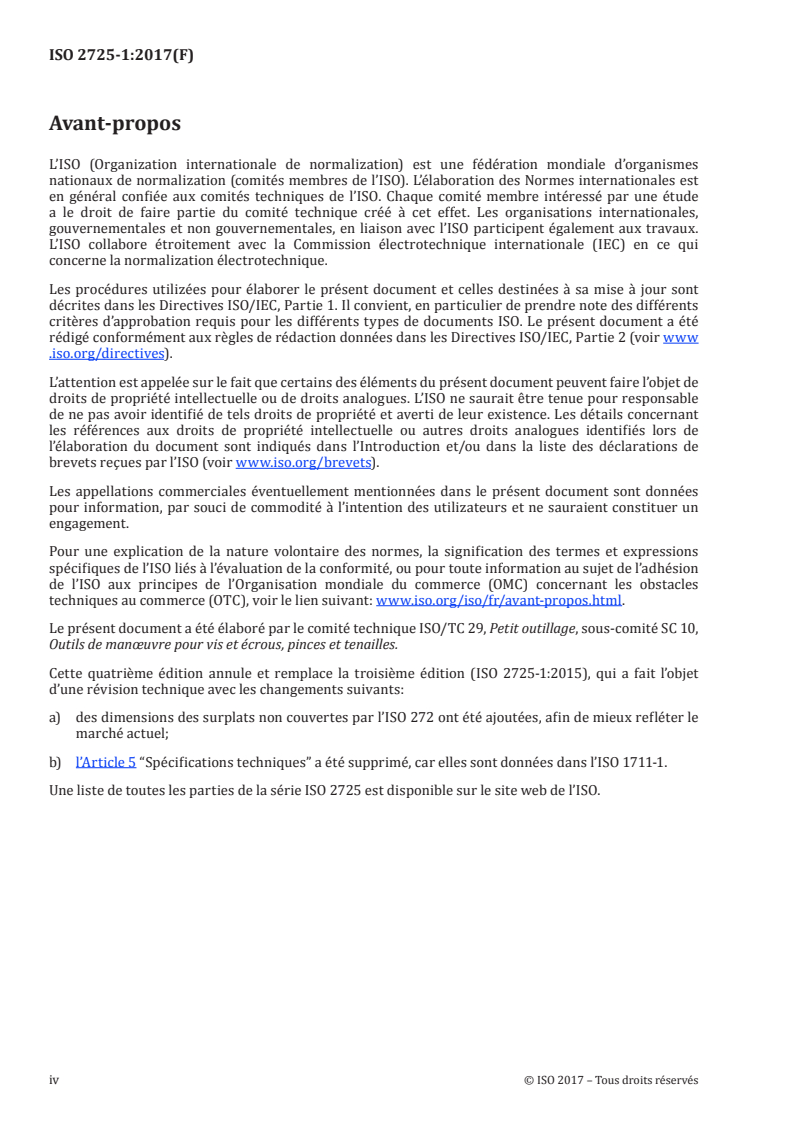

Avant-propos
L’ISO (Organization internationale de normalization) est une fédération mondiale d’organismes
nationaux de normalization (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalization électrotechnique.
Les procédures utilizées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité à l’intention des utilizateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: w w w . i s o .org/ iso/ fr/ avant -propos .html.
Le présent document a été élaboré par le comité technique ISO/TC 29, Petit outillage, sous-comité SC 10,
Outils de manœuvre pour vis et écrous, pinces et tenailles.
Cette quatrième édition annule et remplace la troisième édition (ISO 2725-1:2015), qui a fait l’objet
d’une révision technique avec les changements suivants:
a) des dimensions des surplats non couvertes par l’ISO 272 ont été ajoutées, afin de mieux refléter le
marché actuel;
b) l’Article 5 “Spécifications techniques” a été supprimé, car elles sont données dans l’ISO 1711-1.
Une liste de toutes les parties de la série ISO 2725 est disponible sur le site web de l’ISO.
iv © ISO 2017 – Tous droits réservés

NORME INTERNATIONALE ISO 2725-1:2017(F)
Outils de manœuvre pour vis et écrous — Douilles à carré
conducteur femelle —
Partie 1:
Douilles à main
1 Domaine d’application
Le présent document spécifie les dimensions, la désignation et le marquage des douilles à carré
conducteur femelle, à main et à empreinte hexagonale ou bihexagonale, conformément à l’ISO 1174-1.
NOTE Les douilles à carré conducteur femelle, à main, couvertes par le présent document sont identifiées
sous le numéro 2 1 02 01 0 de l’ISO 1703.
Le présent document ne couvre pas les spécifications techniques pour ces produits. Les spécifications
techniques sont données dans l’ISO 1711-1.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 691, Outils de manoeuvre pour vis et écrous — Ouvertures de clés et d’embouts de serrage — Tolérances
d’usage courant
ISO 1174-1, Outils de manoeuvre pour vis et écrous — Carrés d’entraînement — Partie 1: Carrés
d’entraînement pour outils à main
3 Termes et définitions
Aucun terme et définition n’est listé dans le présent document.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilizées en
normalization, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse http:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
4 Tolérances pour les dimensions des surplats
Les tolérances pour les dimensions des surplats, s, doivent être conformes aux tolérances d’embouts de
serrage données dans l’ISO 691. Le choix de la série des écarts est laissé à l’appréciation des fabricants.
5 Dimensions
Les Tableaux 1 à 5 donnent les dimensions, en millimètres, des douilles représentées aux Figures 1 à 3
pour les carrés conducteurs de 6,3 mm à 25 mm conformément à l’ISO 1174-1.
Les figures dans le présent document sont seulement données à titre d’exemples. Elles ne sont pas
prévues pour influencer la conception des douilles.
NOTE Les dimensions des surplats, s, sont partiellement prises de l’ISO 272.
Légende
α 115° ≤ α ≤ 150°
Figure 1 — Douilles avec d < d
1 2
Légende
α 115° ≤ α ≤ 150°
Figure 2 — Douilles avec d = d
1 2
2 © ISO 2017 – Tous droits réservés

Légende
α 115° ≤ α ≤ 150°
Figure 3 — Douilles avec d > d
1 2
Tableau 1 — Carré de 6,3
b l
d
min.
max. min.
a
t d d
1 2
c
D
max
Trou de déga-
min. max. max.
s
Type A Type B
gement du
(normal) (long)
boulon
mm mm mm mm mm mm mm
3,2 1,6 1,4 5,9 12,5 1,7 26 45
4 2 1,7 6,9 12,5 2,1 26 45
5 2,5 2,1 8,2 12,5 2,6 26 45
5,5 3 2,5 8,8 12,5 3,2 26 45
d f
6 3,5 2,9 9,4 12,5 3,7 26 45
7 5 3,3 11 12,5 5,3 26 45
8 6 4,8 12,2 12,5 6,3 26 45
d e
9 6 5,1 13,5 13,5 6,3 26 45
10 8 5,3 14,7 14,7 8,4 26 45
e
11 8 5,8 16 16 8,4 26 45
d
12 8 6,4 17,2 17,2 8,4 26 45
13 10 6,9 18,5 18,5 10,5 26 45
d
14 10 7,4 19,7 19,7 10,5 26 45
NOTE t est interpolé pour les dimensions non couvertes par l’ISO 4032 et l’SO 4014.
min
a
t = m + 0,1; où m est la hauteur maximale de l’écrou, conformément à l’ISO 4032.
min max max
b
d = D × 1,05.
3min max
c
Le diamètre maximal de filetage, D , est le diamètre de filetage nominal le plus grand trouvé dans les Normes
max
internationales actuelles, comme par exemple l’ISO 4014,l’ISO 4032 et l’ISO 272.
d
Dimension nominale non couverte par l’ISO 272.
e
Valeur déterminée afin d’éviter une réduction dans la taille du trou de dégagement.
f
Valeur déterminée par une étude de marché.
...
