ISO 8676:2022

Fasteners — Hexagon head screws, with fine pitch thread — Product grades A and B

This document specifies the characteristics of hexagon head screws, in steel and stainless steel, with metric fine pitch threads M8×1 to M64×4, and with product grades A and B. If in certain cases other specifications are requested, property classes and stainless steel grades can be selected from ISO 898-1 or ISO 3506-1, and dimensional options from ISO 888 or ISO 4753.

Fixations — Vis à tête hexagonale entièrement filetées, à pas fin — Grades A et B

Le présent document spécifie les caractéristiques des vis à tête hexagonale entièrement filetées, en acier et en acier inoxydable, à filetage métrique à pas fin M8×1 à M64×4, et de grades A et B. Si dans certains cas d’autres spécifications sont requises, les classes de qualité et les grades d’acier inoxydable peuvent être choisis dans l'ISO 898‑1 ou l'ISO 3506‑1, et les options dimensionnelles dans l'ISO 888 ou l'ISO 4753.

General Information

• Status: Published
• Publication Date: 27-Jun-2022
• ICS: 21.060.10 - Bolts, screws, studs
• Technical Committee: ISO/TC 2/SC 11 - Fasteners with metric external thread
• Drafting Committee: ISO/TC 2/SC 11 - Fasteners with metric external thread
• Current Stage: 6060 - International Standard published
• Start Date: 28-Jun-2022
• Due Date: 28-Oct-2020
• Completion Date: 28-Jun-2022

Relations

• Consolidates: ISO 6806:2014 - Rubber hoses and hose assemblies for use in oil burners — Specification
• Effective Date: 06-Jun-2022
• Revises: ISO 8676:2011 - Hexagon head screws with metric fine pitch thread — Product grades A and B
• Effective Date: 10-Dec-2016

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 8676
Fourth edition
2022-06
Fasteners — Hexagon head screws,
with fine pitch thread — Product
grades A and B
Fixations — Vis à tête hexagonale entièrement filetées, à pas fin —
Grades A et B
Reference number
ISO 8676:2022(E)
© ISO 2022

---------------------- Page: 1 ----------------------
ISO 8676:2022(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2022
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii
  © ISO 2022 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 8676:2022(E)
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Dimensions .2
5 Requirements and reference International Standards . 8
6 Marking and labelling . 9
6.1 Marking on product . . 9
6.2 Labelling on package . 9
7 Designation . 9
Annex A (normative) Dimensions for screws 8 mm to 14 mm with product grade B .10
Bibliography .11
iii
© ISO 2022 – All rights reserved

---------------------- Page: 3 ----------------------
ISO 8676:2022(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to
the World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see
www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 2, Fasteners, Subcommittee SC 11,
Fasteners with metric external thread, in collaboration with the European Committee for Standardization
(CEN) Technical Committee CEN/TC 185, Fasteners, in accordance with the Agreement on technical
cooperation between ISO and CEN (Vienna Agreement).
This fourth edition cancels and replaces the third edition (ISO 8676:2011), which has been technically
revised.
The main changes are as follows:
— tables for dimensions have been entirely restructured, so that the user can find the specified values
in a reliable manner (no risk of picking the wrong dimension), see Clause 4 and Annex A;
— the rules for the shortest and greatest standard lengths have been added, and they have been
amended accordingly (shortest lengths erroneously published with l = 40 mm in the version
nom
of 2011 have been restored for M22×2, M30×2 and M36×3); standard greatest lengths have been
limited to 200 mm (longer lengths are to be agreed between the purchaser and the manufacturer);
— for steel screws, property class 5.6 has been deleted and property class 12.9/12.9 has been added;
— for stainless steel screws, grades D4 and D6 and property class 80 have been added;
— non-ferrous metal screws have been deleted;
— specifications for marking and labelling have been added as Clause 6.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
iv
  © ISO 2022 – All rights reserved

---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 8676:2022(E)
Fasteners — Hexagon head screws, with fine pitch thread
— Product grades A and B
1 Scope
This document specifies the characteristics of hexagon head screws, in steel and stainless steel, with
metric fine pitch threads M8×1 to M64×4, and with product grades A and B.
If in certain cases other specifications are requested, property classes and stainless steel grades can be
selected from ISO 898-1 or ISO 3506-1, and dimensional options from ISO 888 or ISO 4753.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 225, Fasteners — Bolts, screws, studs and nuts — Symbols and descriptions of dimensions
ISO 888, Fasteners — Bolts, screws and studs — Nominal lengths and thread lengths
ISO 898-1, Mechanical properties of fasteners made of carbon steel and alloy steel — Part 1: Bolts, screws
and studs with specified property classes — Coarse thread and fine pitch thread
ISO 965-1, ISO general purpose metric screw threads — Tolerances — Part 1: Principles and basic data
ISO 1891-4, Fasteners — Vocabulary — Part 4: Control, inspection, delivery, acceptance and quality
ISO 3269, Fasteners — Acceptance inspection
ISO 3506-1, Fasteners — Mechanical properties of corrosion-resistant stainless steel fasteners — Part 1:
Bolts, screws and studs with specified grades and property classes
ISO 4042, Fasteners — Electroplated coating systems
ISO 4753, Fasteners — Ends of parts with external ISO metric thread
ISO 4759-1, Tolerances for fasteners — Part 1: Bolts, screws, studs and nuts — Product grades A, B and C
ISO 6157-1, Fasteners — Surface discontinuities — Part 1: Bolts, screws and studs for general requirements
ISO 6157-3, Fasteners — Surface discontinuities — Part 3: Bolts, screws and studs for special requirements
ISO 8991, Designation system for fasteners
ISO 8992, Fasteners — General requirements for bolts, screws, studs and nuts
ISO 10683, Fasteners — Non-electrolytically applied zinc flake coating systems
3 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
1
© ISO 2022 – All rights reserved

---------------------- Page: 5 ----------------------
ISO 8676:2022(E)
— IEC Electropedia: available at https:// www .electropedia .org/
4 Dimensions
Dimensions shall be in accordance with Figures 1 and 2 and with Tables 1 to 5.
Symbols and descriptions of dimensions are defined in ISO 225.
a
Chamfered end (CH) in accordance with ISO 4753.
b
Incomplete thread u ≤ 2P, where P is the fine pitch thread specified in Tables 1 to 5.
c
Shortest standard length l determined with 2d and rounded (if necessary) to the nearest standard length;
nom
shortest standard length l = 120 mm for thread size 64 mm.
nom
d
Greatest standard length l ≤ 10d or 200 mm, whichever is the shorter.
nom
Figure 1 — Hexagon head screw
Dimensions in millimetres
a
Reference datum for d .
w
b
d ≈ pitch diameter.
s
Figure 2 — Head details and permissible shapes
2
 © ISO 2022 – All rights reserved

---------------------- Page: 6 ----------------------
ISO 8676:2022(E)
Table 1 — Dimensions for product grade A – 8 mm to 16 mm
Dimensions in millimetres
a
Thread, d×P M8×1 M10×1,25 (M10×1) M12×1,5 (M12×1,25) (M14×1,5) M16×1,5
max. 3,00 3,75 3,00 4,50 3,75 4,50 4,50
b
a
min. 1,00 1,25 1,00 1,50 1,25 1,50 1,50
max. 0,60 0,60 0,60 0,60 0,60 0,60 0,80
c
min. 0,15 0,15 0,15 0,15 0,15 0,15 0,20
d max. 9,2 11,2 11,2 13,7 13,7 15,7 17,7
a
d min. 11,63 14,63 14,63 16,63 16,63 19,64 22,49
w
e min. 14,38 17,77 17,77 20,03 20,03 23,36 26,75
nom. 5,3 6,4 6,4 7,5 7,5 8,8 10
k max. 5,45 6,58 6,58 7,68 7,68 8,98 10,18
min. 5,15 6,22 6,22 7,32 7,32 8,62 9,82
k min. 3,61 4,35 4,35 5,12 5,12 6,03 6,87
w
r min. 0,4 0,4 0,4 0,6 0,6 0,6 0,6
nom. = max. 13,00 16,00 16,00 18,00 18,00 21,00 24,00
s
min. 12,73 15,73 15,73 17,73 17,73 20,67 23,67
l
Range of standard lengths between the stepped bold lines
nom. min. max.
16 15,65 16,35
Screws with too short lengths
20 19,58 20,42
25 24,58 25,42
30 29,58 30,42
35 34,5 35,5
40 39,5 40,5
45 44,5 45,5
50 49,5 50,5
55 54,4 55,6
60 59,4 60,6
65 64,4 65,6
70 69,4 70,6
80 79,4 80,6
90 89,3 90,7
100 99,3 100,7
110 109,3 110,7
120 119,3 120,7
130 129,2 130,8
140 139,2 140,8 Product grade B in Annex A
150 149,2 150,8
c
> 150
NOTE Sizes shown in brackets are non-preferred dimensions.
a
P is the pitch of the thread.
b
a
...

NORME ISO
INTERNATIONALE 8676
Quatrième édition
2022-06
Fixations — Vis à tête hexagonale
entièrement filetées, à pas fin —
Grades A et B
Fasteners — Hexagon head screws, with fine pitch thread — Product
grades A and B
Numéro de référence
ISO 8676:2022(F)
© ISO 2022

---------------------- Page: 1 ----------------------
ISO 8676:2022(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2022
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii
  © ISO 2022 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 8676:2022(F)
Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives .1
3 Termes et définitions . 2
4 Dimensions .2
5 Exigences et Normes internationales de référence . 9
6 Marquage et étiquetage .10
6.1 Marquage sur le produit . 10
6.2 Étiquetage sur l’emballage . 10
7 Désignation .10
Annexe A (normative) Dimensions pour les vis de 8 mm à 14 mm de grade B .11
Bibliographie .12
iii
© ISO 2022 – Tous droits réservés

---------------------- Page: 3 ----------------------
ISO 8676:2022(F)

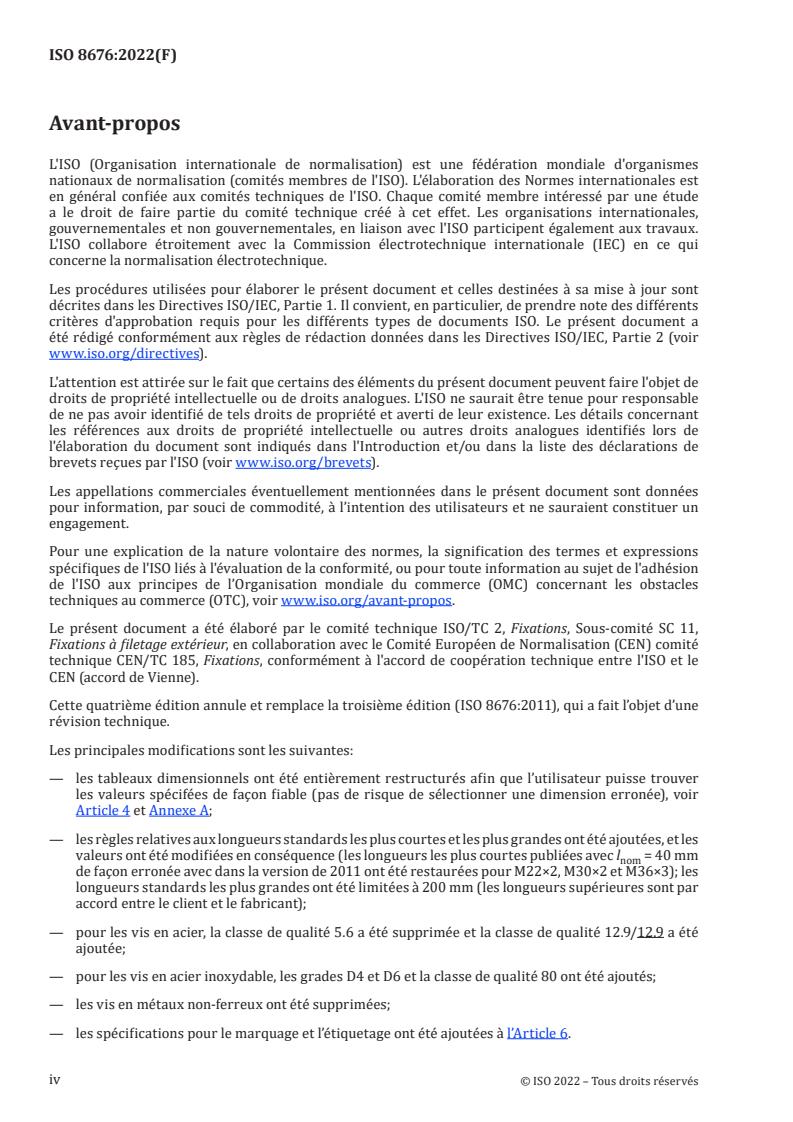

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 2, Fixations, Sous-comité SC 11,
Fixations à filetage extérieur, en collaboration avec le Comité Européen de Normalisation (CEN) comité
technique CEN/TC 185, Fixations, conformément à l'accord de coopération technique entre l'ISO et le
CEN (accord de Vienne).
Cette quatrième édition annule et remplace la troisième édition (ISO 8676:2011), qui a fait l’objet d’une
révision technique.
Les principales modifications sont les suivantes:
— les tableaux dimensionnels ont été entièrement restructurés afin que l’utilisateur puisse trouver
les valeurs spécifées de façon fiable (pas de risque de sélectionner une dimension erronée), voir
Article 4 et Annexe A;
— les règles relatives aux longueurs standards les plus courtes et les plus grandes ont été ajoutées, et les
valeurs ont été modifiées en conséquence (les longueurs les plus courtes publiées avec l = 40 mm
nom
de façon erronée avec dans la version de 2011 ont été restaurées pour M22×2, M30×2 et M36×3); les
longueurs standards les plus grandes ont été limitées à 200 mm (les longueurs supérieures sont par
accord entre le client et le fabricant);
— pour les vis en acier, la classe de qualité 5.6 a été supprimée et la classe de qualité 12.9/12.9 a été
ajoutée;
— pour les vis en acier inoxydable, les grades D4 et D6 et la classe de qualité 80 ont été ajoutés;
— les vis en métaux non-ferreux ont été supprimées;
— les spécifications pour le marquage et l’étiquetage ont été ajoutées à l’Article 6.
iv
  © ISO 2022 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 8676:2022(F)
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www.iso.org/fr/members.html.
v
© ISO 2022 – Tous droits réservés

---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 8676:2022(F)
Fixations — Vis à tête hexagonale entièrement filetées, à
pas fin — Grades A et B
1 Domaine d’application
Le présent document spécifie les caractéristiques des vis à tête hexagonale entièrement filetées, en
acier et en acier inoxydable, à filetage métrique à pas fin M8×1 à M64×4, et de grades A et B.
Si dans certains cas d’autres spécifications sont requises, les classes de qualité et les grades d’acier
inoxydable peuvent être choisis dans l'ISO 898-1 ou l'ISO 3506-1, et les options dimensionnelles dans
l'ISO 888 ou l'ISO 4753.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 225, Éléments de fixation — Vis, goujons et écrous — Symboles et description des dimensions
ISO 888, Fixations — Vis, goujons et tiges filetées — Longueurs nominales et longueurs filetées
ISO 898-1, Caractéristiques mécaniques des éléments de fixation en acier au carbone et en acier allié —
Partie 1: Vis, goujons et tiges filetées de classes de qualité spécifiées — Filetages à pas gros et filetages à pas
fin
ISO 965-1, Filetages métriques ISO pour usages généraux — Tolérances — Partie 1: Principes et données
fondamentales
ISO 1891-4, Fixations — Vocabulaire — Partie 4: Contrôle, livraison, réception et qualité
ISO 3269, Fixations — Contrôle réception
ISO 3506-1, Fixations — Caractéristiques mécaniques des fixations en acier inoxydable résistant à la
corrosion — Partie 1: Vis, goujons et tiges filetées de grades et classes de qualité spécifiés
ISO 4042, Fixations — Systèmes de revêtements électrolytiques
ISO 4753, Éléments de fixation — Extrémités des éléments à filetage extérieur métrique ISO
ISO 4759-1, Tolérances des éléments de fixation — Partie 1: Vis, goujons et écrous — Grades A, B et C
ISO 6157-1, Éléments de fixation — Défauts de surface — Partie 1: Vis et goujons d'usage général
ISO 6157-3, Éléments de fixation — Défauts de surface — Partie 3: Vis et goujons pour applications
particulières
ISO 8991, Système de désignation des éléments de fixation
ISO 8992, Éléments de fixation — Exigences générales pour vis, goujons et écrous
ISO 10683, Fixations — Systèmes de revêtements non électrolytiques de zinc lamellaire
1
© ISO 2022 – Tous droits réservés

---------------------- Page: 6 ----------------------
ISO 8676:2022(F)
3 Termes et définitions
Aucun terme n’est défini dans le présent document.
L’ISO et l’IEC maintiennent des bases de données terminologiques pour utilisation dans le domaine de la
normalisation aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
4 Dimensions
Les dimensions doivent être conformes aux Figures 1 et 2 et aux Tableaux 1 à 5.
Les symboles et descriptions des dimensions sont définis dans l'ISO 225.

a
Bout chanfreiné (CH) conformément à l’ISO 4753.
b
Longueur de filet incomplet u ≤ 2P, avec la valeur de P correspondant au pas fin spécifié dans les Tableaux 1 à 5.
c
Longueur standard l la plus courte déterminée avec 2d et arrondie (le cas échéant) à la longueur normalisée
nom
la plus proche; longueur standard la plus courte l = 120 mm pour le diamètre de filetage 64 mm.
nom
d
Longueur standard la plus grande l ≤ 10d ou 200 mm, selon la valeur la plus petite.
nom
Figure 1 — Vis à tête hexagonale entièrement filetée
2
  © ISO 2022 – Tous droits réservés

---------------------- Page: 7 ----------------------
ISO 8676:2022(F)
Dimensions en millimètres

a
Ligne de référence pour d .
w
b
d ≈ diamètre sur flanc de filet.
s
Figure 2 — Détails de la tête et formes admises
3
© ISO 2022 – Tous droits réservés

---------------------- Page: 8 ----------------------
ISO 8676:2022(F)
Tableau 1 — Dimensions pour le grade A – 8 mm à 16 mm
Dimensions en millimètres
a
Filetage, d×P M8×1 M10×1,25 (M10×1) M12×1,5 (M12×1,25) (M14×1,5) M16×1,5
max. 3,00 3,75 3,00 4,50 3,75 4,50 4,50
b
a
min. 1,00 1,25 1,00 1,50 1,25 1,50 1,50
max. 0,60 0,60 0,60 0,60 0,60 0,60 0,80
c
min. 0,15 0,15 0,15 0,15 0,15 0,15 0,20
d max. 9,2 11,2 11,2 13,7 13,7 15,7 17,7
a
d min. 11,63 14,63 14,63 16,63 16,63 19,64 22,49
w
e min. 14,38 17,77 17,77 20,03 20,03 23,36 26,75
nom. 5,3 6,4 6,4 7,5 7,5 8,8 10
k max. 5,45 6,58 6,58 7,68 7,68 8,98 10,18
min. 5,15 6,22 6,22 7,32 7,32 8,62 9,82
k min. 3,61 4,35 4,35 5,12 5,12 6,03 6,87
w
r min. 0,4 0,4 0,4 0,6 0,6 0,6 0,6
nom. = max. 13,00 16,00 16,00 18,00 18,00 21,00 24,00
s
min. 12,73 15,73 15,73 17,73 17,73 20,67 23,67
l
Plage des longueurs standards entre les lignes en trait fort en escalier
nom. min. max.
16 15,65 16,35
Vis de longueurs
20 19,58 20,42
trop courtes
25 24,58 25,42
30 29,58 30,42
35
...

FINAL
INTERNATIONAL ISO/FDIS
DRAFT
STANDARD 8676
ISO/TC 2/SC 11
Fasteners — Hexagon head screws,
Secretariat: DIN
with metric fine pitch thread —
Voting begins on:
2021­06­29 Product grades A and B
Voting terminates on:
Fixations — Vis à tête hexagonale entièrement filetées, à pas fin —
2021­08­24
Grades A et B
ISO/CEN PARALLEL PROCESSING
RECIPIENTS OF THIS DRAFT ARE INVITED TO
SUBMIT, WITH THEIR COMMENTS, NOTIFICATION
OF ANY RELEVANT PATENT RIGHTS OF WHICH
THEY ARE AWARE AND TO PROVIDE SUPPOR TING
DOCUMENTATION.
IN ADDITION TO THEIR EVALUATION AS
Reference number
BEING ACCEPTABLE FOR INDUSTRIAL, TECHNO­
ISO/FDIS 8676:2021(E)
LOGICAL, COMMERCIAL AND USER PURPOSES,
DRAFT INTERNATIONAL STANDARDS MAY ON
OCCASION HAVE TO BE CONSIDERED IN THE
LIGHT OF THEIR POTENTIAL TO BECOME STAN­
DARDS TO WHICH REFERENCE MAY BE MADE IN
©
NATIONAL REGULATIONS. ISO 2021

---------------------- Page: 1 ----------------------
ISO/FDIS 8676:2021(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2021
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH­1214 Vernier, Geneva
Phone: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii © ISO 2021 – All rights reserved

---------------------- Page: 2 ----------------------
ISO/FDIS 8676:2021(E)

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Dimensions . 2
5 Requirements and reference International Standards . 8
6 Marking and labelling . 9
6.1 Marking on product . 9
6.2 Labelling on package . 9
7 Designation . 9
Annex A (normative) Dimensions for screws 8 mm to 14 mm with product grade B .10
Bibliography .11
© ISO 2021 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO/FDIS 8676:2021(E)

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non­governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 2, Fasteners, Subcommittee SC 11, Fasteners
with metric external thread and by Technical Committee CEN/TC 185, Fasteners in collaboration, in
collaboration with the European Committee for Standardization (CEN) Technical Committee CEN/
TC 185, Fasteners, in accordance with the Agreement on technical cooperation between ISO and CEN
(Vienna Agreement).
This fourth edition cancels and replaces the third edition (ISO 8676:2011), which has been technically
revised.
The main changes compared to the previous edition are as follows:
— tables for dimensions have been entirely restructured, so that the user can find information in a
reliable manner (no risk of picking the wrong dimension), see Clause 4 and Annex A;
— the rules for the shortest and greatest standard lengths have been added, and they have been
amended accordingly (shortest lengths erroneously published with l = 40 mm in the version
nom
of 2011 have been restored for M22×2, M30×2 and M36×3); standard greatest lengths have been
limited to 200 mm (longer lengths are to be agreed between the purchaser and the manufacturer);
— for steel screws, property class 5.6 has been deleted and property class 12.9/12.9 has been added;
— for stainless steel screws, grades D4 and D6 and property class 80 have been added;
— non­ferrous metal screws have been deleted;
— specifications for marking and labelling have been added as Clause 6.
Any feedback or questions on this document should be directed to the user's national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2021 – All rights reserved

---------------------- Page: 4 ----------------------
FINAL DRAFT INTERNATIONAL STANDARD ISO/FDIS 8676:2021(E)
Fasteners — Hexagon head screws, with metric fine pitch
thread — Product grades A and B
1 Scope
This document specifies the characteristics of hexagon head screws, in steel and stainless steel, with
metric fine pitch threads M8×1 to M64×4, and with product grades A and B.
NOTE If in certain cases other specifications are requested, property classes and stainless steel grades can
be selected from ISO 898-1 or ISO 3506-1, and dimensional options from ISO 888 or ISO 4753.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 225, Fasteners — Bolts, screws, studs and nuts — Symbols and descriptions of dimensions
ISO 888, Fasteners — Bolts, screws and studs — Nominal lengths and thread lengths
ISO 898­1, Mechanical properties of fasteners made of carbon steel and alloy steel — Part 1: Bolts, screws
and studs with specified property classes — Coarse thread and fine pitch thread
ISO 965-1, ISO general purpose metric screw threads — Tolerances — Part 1: Principles and basic data
ISO 1891­4, Fasteners — Vocabulary — Part 4: Control, inspection, delivery, acceptance and quality
ISO 3269, Fasteners — Acceptance inspection
ISO 3506-1, Fasteners — Mechanical properties of corrosion-resistant stainless steel fasteners — Part 1:
Bolts, screws and studs with specified grades and property classes
ISO 4042, Fasteners — Electroplated coating systems
ISO 4753, Fasteners — Ends of parts with external ISO metric thread
ISO 4759-1, Tolerances for fasteners — Part 1: Bolts, screws, studs and nuts — Product grades A, B and C
ISO 6157-1, Fasteners — Surface discontinuities — Part 1: Bolts, screws and studs for general requirements
ISO 6157-3, Fasteners — Surface discontinuities — Part 3: Bolts, screws and studs for special requirements
ISO 8991, Designation system for fasteners
ISO 8992, Fasteners — General requirements for bolts, screws, studs and nuts
ISO 10683, Fasteners — Non-electrolytically applied zinc flake coating systems
3 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
© ISO 2021 – All rights reserved 1

---------------------- Page: 5 ----------------------
ISO/FDIS 8676:2021(E)

— IEC Electropedia: available at https:// www .electropedia .org/
4 Dimensions
Dimensions shall be in accordance with Figures 1 and 2 and with Tables 1 to 5.
Symbols and descriptions of dimensions are defined in ISO 225.
a
Chamfered end (CH) in accordance with ISO 4753.
b
Incomplete thread u ≤ 2P, where P is the fine pitch thread specified in Tables 1 to 5.
c
Shortest standard length l determined with 2d and rounded (if necessary) to the nearest standard
nom
length; shortest standard length l = 120 mm for M64.
nom
d
Greatest standard length l ≤ 10d or 200 mm, whichever is the shorter.
nom
Figure 1 — Hexagon head screw
Dimensions in millimetres
a
Reference datum for d .
w
b
d ≈ pitch diameter.
s
Figure 2 — Head details and permissible shapes
2 © ISO 2021 – All rights reserved

---------------------- Page: 6 ----------------------
ISO/FDIS 8676:2021(E)

Table 1 — Dimensions for product grade A – 8 mm to 16 mm
Dimensions in millimetres
a
Thread, d×P M8×1 M10×1,25 (M10×1) M12×1,5 (M12×1,25) (M14×1,5) M16×1,5
max. 3,00 3,75 3,00 4,50 3,75 4,50 4,50
b
a
min. 1,00 1,25 1,00 1,50 1,25 1,50 1,50
max. 0,60 0,60 0,60 0,60 0,60 0,60 0,80
c
min. 0,15 0,15 0,15 0,15 0,15 0,15 0,20
d max. 9,2 11,2 11,2 13,7 13,7 15,7 17,7
a
d min. 11,63 14,63 14,63 16,63 16,63 19,64 22,49
w
e min. 14,38 17,77 17,77 20,03 20,03 23,36 26,75
nom. 5,3 6,4 6,4 7,5 7,5 8,8 10
k max. 5,45 6,58 6,58 7,68 7,68 8,98 10,18
min. 5,15 6,22 6,22 7,32 7,32 8,62 9,82
k min. 3,61 4,35 4,35 5,12 5,12 6,03 6,87
w
r min. 0,4 0,4 0,4 0,6 0,6 0,6 0,6
nom. = max. 13,00 16,00 16,00 18,00 18,00 21,00 24,00
s
min. 12,73 15,73 15,73 17,73 17,73 20,67 23,67
l
Range of standard lengths between the stepped bold lines
nom. min. max.
16 15,65 16,35
20 19,58 20,42 Screws with
too short lengths
25 24,58 25,42
30 29,58 30,42
35 34,5 35,5
40
...

PROJET
NORME ISO/FDIS
FINAL
INTERNATIONALE 8676
ISO/TC 2/SC 11
Fixations — Vis à tête hexagonale
Secrétariat: DIN
entièrement filetées, à pas fin —
Début de vote:
2021-06-29 Grades A et B
Vote clos le:
Fasteners — Hexagon head screws, with metric fine pitch thread —
2021-08-24
Product grades A and B
LES DESTINATAIRES DU PRÉSENT PROJET SONT
INVITÉS À PRÉSENTER, AVEC LEURS OBSER-
VATIONS, NOTIFICATION DES DROITS DE PRO-
TRAITEMENT PARALLÈLE ISO/CEN
PRIÉTÉ DONT ILS AURAIENT ÉVENTUELLEMENT
CONNAISSANCE ET À FOURNIR UNE DOCUMEN-
TATION EXPLICATIVE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES FINS
INDUSTRIELLES, TECHNOLOGIQUES ET COM-
Numéro de référence
MERCIALES, AINSI QUE DU POINT DE VUE
ISO/FDIS 8676:2021(F)
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR POSSI-
BILITÉ DE DEVENIR DES NORMES POUVANT
SERVIR DE RÉFÉRENCE DANS LA RÉGLEMENTA-
©
TION NATIONALE. ISO 2021

---------------------- Page: 1 ----------------------
ISO/FDIS 8676:2021(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii © ISO 2021 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO/FDIS 8676:2021(F)

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 2
4 Dimensions . 2
5 Exigences et Normes internationales de référence . 9
6 Marquage et étiquetage .10
6.1 Marquage sur le produit .10
6.2 Etiquetage sur l’emballage .10
7 Désignation .10
Annexe A (normative) Dimensions pour les vis entièrement filetées de 8 mm à 14 mm
de grade B .11
Bibliographie .12
© ISO 2021 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO/FDIS 8676:2021(F)

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l'intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, de la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l'Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC) voir le lien suivant www .iso .org/ iso/ fr/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 2, Fixations, Sous-comité SC 11,
Fixations à filetage extérieur, en collaboration avec le Comité Européen de Normalisation (CEN) comité
technique CEN/TC 185, Fixations, conformément à l'accord de coopération technique entre l'ISO et le
CEN (accord de Vienne).
Cette quatrième édition annule et remplace la troisième édition (ISO 8676:2011), qui a fait l’objet d’une
révision technique.
Les principales modifications par rapport à l’édition précédente sont les suivantes:
— les tableaux dimensionnels ont été entièrement restructurés afin que l’utilisateur puisse s’y
retrouver de façon fiable (pas de risque de sélectionner une dimension erronée), voir Article 4 et
Annexe A;
— les règles relatives aux longueurs standard les plus courtes et les plus grandes ont été ajoutées, et les
valeurs ont été modifiées en conséquence (les longueurs les plus courtes publiées avec l = 40 mm
nom
de façon erronée avec dans la version de 2011 ont été restaurées pour M22 × 2, M30 × 2 et M36 × 3);
les plus grandes longueurs normalisées ont été limitées à 200 mm (les longueurs supérieures feront
l’objet d’un accord entre le client et le fabricant);
— pour les vis en acier, la classe de qualité 5.6 a été supprimée et la classe de qualité 12.9/12.9 a été
ajoutée;
— pour les vis en acier inoxydable, les grades D4 et D6 et la classe de qualité 80 ont été ajoutés;
— les vis en métaux non ferreux ont été supprimées;
— les spécifications pour le marquage et l’étiquetage ont été ajoutées à l’Article 6.
iv © ISO 2021 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO/FDIS 8676:2021(F)

Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
© ISO 2021 – Tous droits réservés v

---------------------- Page: 5 ----------------------
PROJET FINAL DE NORME INTERNATIONALE ISO/FDIS 8676:2021(F)
Fixations — Vis à tête hexagonale entièrement filetées, à
pas fin — Grades A et B
1 Domaine d’application
Le présent document spécifie les caractéristiques des vis à tête hexagonale entièrement filetées, en
acier et en acier inoxydable, à filetage métrique à pas fin M8 × 1 à M64 × 4, et de grades A et B.
NOTE Si dans certains cas d’autres spécifications sont requises, les classes de qualité et les grades
d’acier inoxydable peuvent être choisis dans l'ISO 898-1 ou l'ISO 3506-1, et les options dimensionnelles
dans l'ISO 888 ou l'ISO 4753.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 225, Éléments de fixation — Vis, goujons et écrous — Symboles et description des dimensions
ISO 888, Fixations — Vis, goujons et tiges filetées — Longueurs nominales et longueurs filetées
ISO 898-1, Caractéristiques mécaniques des éléments de fixation en acier au carbone et en acier allié —
Partie 1: Vis, goujons et tiges filetées de classes de qualité spécifiées — Filetages à pas gros et filetages à pas
fin
ISO 965-1, Filetages métriques ISO pour usages généraux — Tolérances — Partie 1: Principes et données
fondamentales
ISO 1891-4, Fixations — Vocabulaire — Partie 4: Contrôle, livraison, réception et qualité
ISO 3269, Fixations — Contrôle réception
ISO 3506-1, Fixations — Caractéristiques mécaniques des fixations en acier inoxydable résistant à la
corrosion — Partie 1: Vis, goujons et tiges filetées de grades et classes de qualité spécifiés
ISO 4042, Fixations — Systèmes de revêtements électrolytiques
ISO 4753, Éléments de fixation — Extrémités des éléments à filetage extérieur métrique ISO
ISO 4759-1, Tolérances des éléments de fixation — Partie 1: Vis, goujons et écrous — Grades A, B et C
ISO 6157-1, Éléments de fixation — Défauts de surface — Partie 1: Vis et goujons d'usage général
ISO 6157-3, Éléments de fixation — Défauts de surface — Partie 3: Vis et goujons pour applications
particulières
ISO 8991, Système de désignation des éléments de fixation
ISO 8992, Éléments de fixation — Exigences générales pour vis, goujons et écrous
ISO 10683, Fixations — Systèmes de revêtements non électrolytiques de zinc lamellaire
© ISO 2021 – Tous droits réservés 1

---------------------- Page: 6 ----------------------
ISO/FDIS 8676:2021(F)

3 Termes et définitions
Aucun terme n’est défini dans le présent document.
L’ISO et l’IEC maintiennent des bases de données terminologiques pour utilisation dans le domaine de la
normalisation aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
4 Dimensions
Les dimensions doivent être conformes aux Figures 1 et 2 et aux Tableaux 1 à 5.
Les symboles et descriptions des dimensions sont définis dans l'ISO 225.

a
Bout chanfreiné (CH) conformément à l’ISO 4753.
b
Longueur de filet incomplet u ≤ 2P, avec la valeur de P correspondant au pas fin spécifié dans les Tableaux 1 à 5.
c
Longueur standard l la plus courte déterminée avec 2d et arrondie (le cas échéant) à la longueur normalisée
nom
la plus proche; longueur standard la plus courte l = 120 mm pour M64.
nom
d
Longueur standard la plus grande l ≤ 10d or 200 mm, selon la valeur la plus petite.
nom
Figure 1 — Vis à tête hexagonale entièrement filetée
2 © ISO 2021 – Tous droits réservés

---------------------- Page: 7 ----------------------
ISO/FDIS 8676:2021(F)

Dimensions en millimètres

a
Ligne de référence pour d .
w
b
d ≈ diamètre sur flanc de filet.
s
Figure 2 — Détails de la tête et formes admises
© ISO 2021 – Tous droits réservés 3

---------------------- Page: 8 ----------------------
ISO/FDIS 8676:2021(F)

Tableau 1 — Dimensions pour le grade A – 8 mm à 16 mm
Dimensions en millimètres
a
Filetage, d × P M8 × 1 M10 × 1,25 (M10 × 1) M12 × 1,5 (M12 × 1,25) (M14 × 1,5) M16 × 1,5
max. 3,00 3,75 3,00 4,50 3,75 4,50 4,50
b
a
min. 1,00 1,25 1,00 1,50 1,25 1,50 1,50
max. 0,60 0,60 0,60 0,60 0,60 0,60 0,80
c
min. 0,15 0,15 0,15 0,15 0,15 0,15 0,20
d max. 9,2 11,2 11,2 13,7 13,7 15,7 17,7
a
d min. 11,63 14,63 14,63 16,63 16,63 19,64 22,49
w
e min. 14,38 17,77 17,77 20,03 20,03 23,36 26,75
nom. 5,3 6,4 6,4 7,5 7,5 8,8 10
k max. 5,45 6,58 6,58 7,68 7,68 8,98 10,18
min. 5,15 6,22 6,22 7,32 7,32 8,62 9,82
k min. 3,61 4,35 4,35 5,12 5,12 6,03 6,8
...
