ISO 7046-2:2011

Countersunk flat head screws (common head style) with type H or type Z cross recess - Product grade A - Part 2: Steel screws of property class 8.8, stainless steel screws and non-ferrous metal screws

ISO 7046-2:2011 specifies the characteristics of recessed countersunk flat head screws with threads M2 up to and including M10, of grade A and of property class 8.8 for steel, A2-70 for stainless steel and CU2 and CU3 for non-ferrous metals.

Vis à métaux à tête fraisée à empreinte cruciforme de type H ou de type Z — Grade A — Partie 2: Vis en acier de classe de qualité 8.8, vis en acier inoxydable et vis en métaux non ferreux

L'ISO 7046-2:2011 spécifie les caractéristiques des vis à métaux à tête fraisée à empreinte cruciforme, de diamètre de filetage M2 à M10 inclus, de grade A et de classe de qualité 8.8 pour l'acier, A2‑70 pour les aciers inoxydables et CU2 et CU3 pour les métaux non ferreux.

General Information

• Status: Published
• Publication Date: 25-Aug-2011
• ICS: 21.060.10 - Bolts, screws, studs
• Technical Committee: ISO/TC 2/SC 11 - Fasteners with metric external thread
• Drafting Committee: ISO/TC 2/SC 11 - Fasteners with metric external thread
• Current Stage: 9093 - International Standard confirmed
• Start Date: 29-Jun-2021
• Completion Date: 13-Dec-2025

Relations

• Revises: ISO 7046-2:1990 - Cross-recessed countersunk flat head screws (common head style) - Grade A - Part 2: Steel of property class 8.8, stainless steel and non-ferrous metals
• Effective Date: 18-Sep-2010

Overview

ISO 7046-2:2011 is an international standard specifying the characteristics of recessed countersunk flat head screws with type H or type Z cross recess. It addresses screws with thread sizes ranging from M2 to M10, focusing on product grade A screws made from steel of property class 8.8, stainless steel (A2-70), and non-ferrous metals (CU2 and CU3). This part 2 of ISO 7046 provides precise definitions on dimensions, mechanical properties, and tolerances, ensuring interchangeability and reliability in industrial applications.

This standard is essential for manufacturers, engineers, and quality controllers who require consistent quality and performance in fasteners, particularly in the automotive, aerospace, construction, and machinery sectors.

Key Topics

• Screw Types Covered:

  • Steel screws (property class 8.8)
  • Stainless steel screws (A2-70)
  • Non-ferrous metal screws (CU2, CU3)

• Thread Sizes:
  M2 up to and including M10

• Cross Recess Types:

  • Type H cross recess
  • Type Z cross recess

• Penetration Depth Series:

  • Series 1: Deep cross recess with underhead shoulder for higher wrench ability and head strength
  • Series 2: Shallow cross recess without underhead shoulder for enhanced head strength in high-tensile screws

• Mechanical Property Classes:

  • Steel: 8.8 (high tensile strength)
  • Stainless steel: A2-70
  • Non-ferrous metal: CU2 and CU3

• Dimensional Specifications:
  Includes head diameter, cross recess dimensions, shank diameter, thread pitch, and countersunk head geometry per ISO 225 and ISO 7721-2.

• Tolerances and Surface Quality:
  Defined according to related standards such as ISO 4759-1 for tolerances and ISO 6157-1 and ISO 6157-3 for surface discontinuities.

• Coating and Corrosion Resistance:
  Electroplating (ISO 4042), zinc flake coatings (ISO 10683), and stainless steel passivation (ISO 16048) standards are referenced to ensure durability and resistance.

Applications

ISO 7046-2 countersunk flat head screws are widely used where a flush surface finish is required, and the fastener must provide strong mechanical fastening with reliable torque transmission. Typical applications include:

• Automotive Industry: Securing components requiring high strength and corrosion resistance.
• Aerospace: Lightweight assemblies using stainless steel or non-ferrous screws with strict tolerance and mechanical properties.
• Machinery and Equipment Manufacturing: Fastening parts where countersunk heads promote safety and assembly efficiency.
• Construction: Durable and corrosion-resistant screws for metal frameworks and fixtures.
• Electronics and Electrical Devices: Using smaller thread sizes with precise dimensional controls.

The ability to select screws with different penetration depths of the cross recess allows designers and manufacturers to balance wrenchability and head strength for specific operational requirements, ensuring optimal performance.

Related Standards

ISO 7046-2 references and complements several international standards critical for comprehensive fastener specification:

• ISO 225: Symbols and descriptions of fastener dimensions
• ISO 261 and ISO 965-2: General metric screw threads and tolerances
• ISO 898-1: Mechanical properties of steel fasteners
• ISO 3506-1: Properties of corrosion-resistant stainless steel fasteners
• ISO 4757: Dimensions for cross recesses
• ISO 4759-1: Tolerances for fasteners – product grades
• ISO 6157-1 and ISO 6157-3: Surface discontinuity acceptance criteria
• ISO 7721-2: Penetration depth of cross recess for countersunk head screws
• ISO 4042 and ISO 16048: Coating and passivation requirements for corrosion protection
• ISO 10683: Zinc flake coatings for fasteners

These related standards ensure that ISO 7046-2 screws meet global quality, mechanical, and chemical performance criteria, facilitating international trade and manufacturing consistency.

---

Keywords: ISO 7046-2, countersunk flat head screws, cross recess type H, cross recess type Z, property class 8.8 screws, stainless steel screws A2-70, non-ferrous metal screws CU2 CU3, metric screws, product grade A, fastener standards, mechanical properties, screw dimensions, thread sizes M2 to M10, industrial screws, corrosion-resistant fasteners.

Standards Content (Sample)

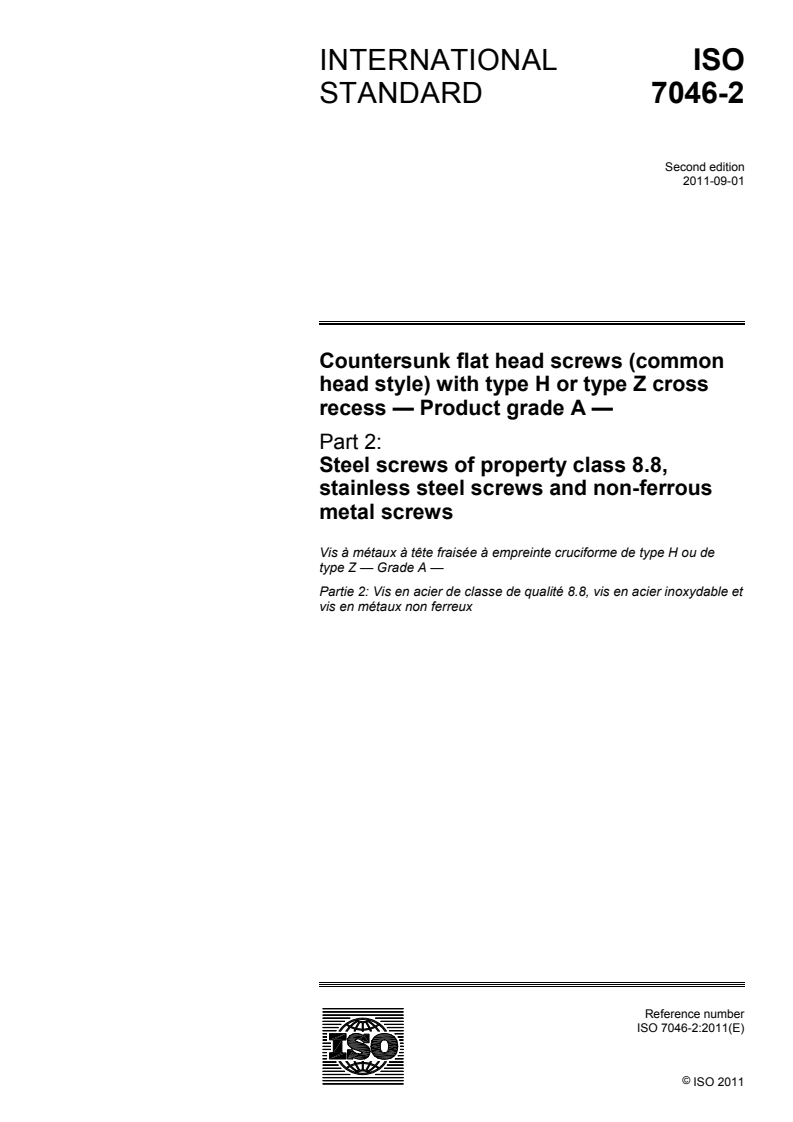

INTERNATIONAL ISO
STANDARD 7046-2
Second edition
2011-09-01
Countersunk flat head screws (common
head style) with type H or type Z cross
recess — Product grade A —
Part 2:
Steel screws of property class 8.8,
stainless steel screws and non-ferrous
metal screws
Vis à métaux à tête fraisée à empreinte cruciforme de type H ou de
type Z — Grade A —
Partie 2: Vis en acier de classe de qualité 8.8, vis en acier inoxydable et
vis en métaux non ferreux
Reference number
©
ISO 2011
©  ISO 2011
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Published in Switzerland
ii © ISO 2011 – All rights reserved

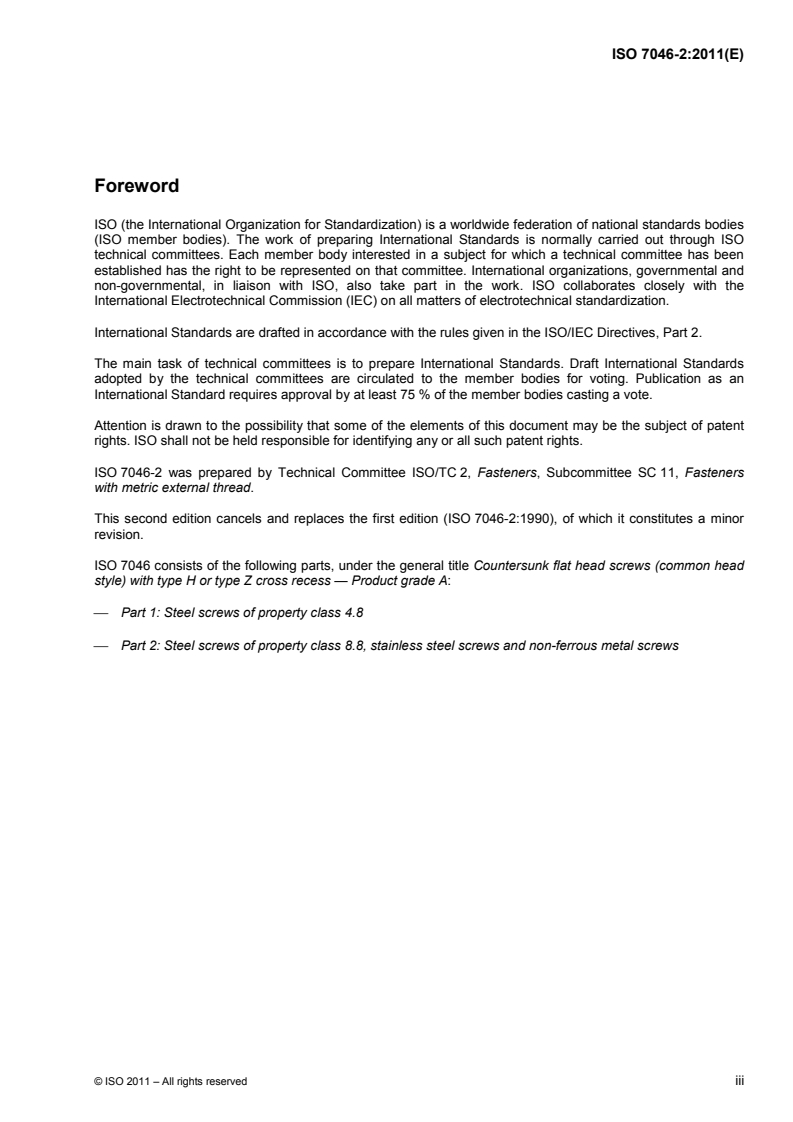

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 7046-2 was prepared by Technical Committee ISO/TC 2, Fasteners, Subcommittee SC 11, Fasteners
with metric external thread.
This second edition cancels and replaces the first edition (ISO 7046-2:1990), of which it constitutes a minor
revision.
ISO 7046 consists of the following parts, under the general title Countersunk flat head screws (common head
style) with type H or type Z cross recess — Product grade A:
⎯ Part 1: Steel screws of property class 4.8
⎯ Part 2: Steel screws of property class 8.8, stainless steel screws and non-ferrous metal screws

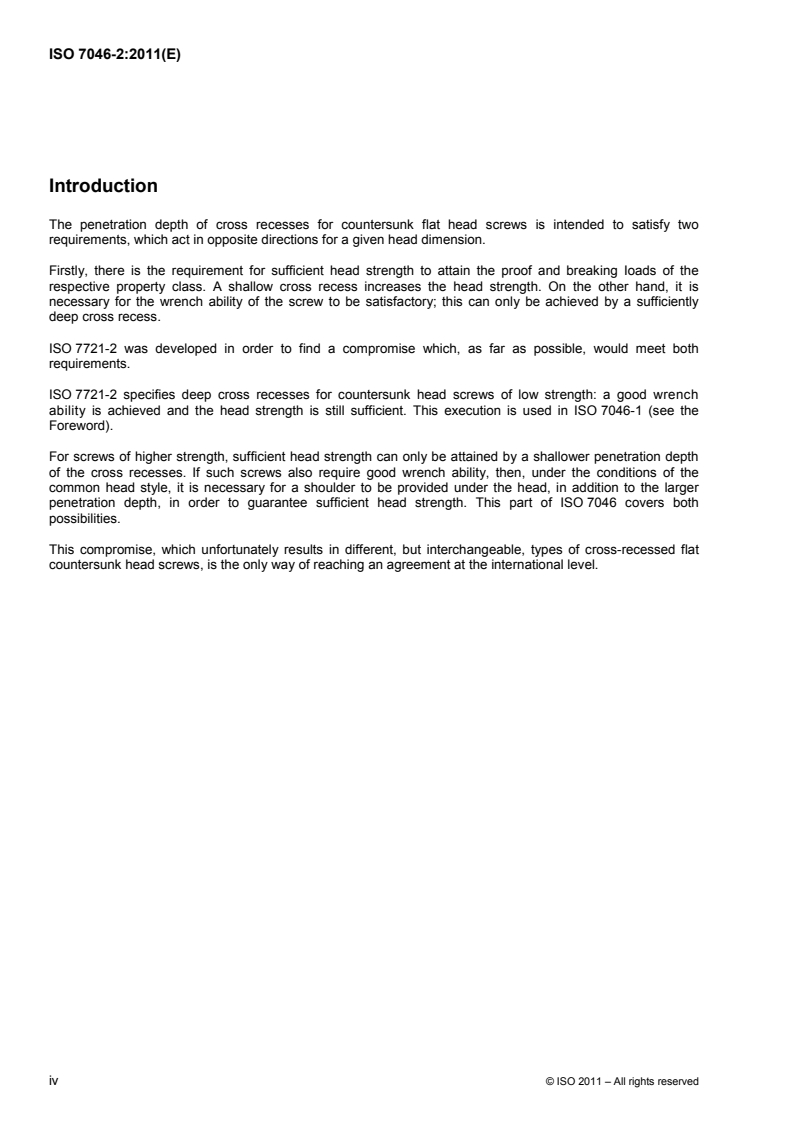

Introduction
The penetration depth of cross recesses for countersunk flat head screws is intended to satisfy two
requirements, which act in opposite directions for a given head dimension.
Firstly, there is the requirement for sufficient head strength to attain the proof and breaking Ioads of the
respective property class. A shallow cross recess increases the head strength. On the other hand, it is
necessary for the wrench ability of the screw to be satisfactory; this can only be achieved by a sufficiently
deep cross recess.
ISO 7721-2 was developed in order to find a compromise which, as far as possible, would meet both
requirements.
ISO 7721-2 specifies deep cross recesses for countersunk head screws of low strength: a good wrench
ability is achieved and the head strength is still sufficient. This execution is used in ISO 7046-1 (see the
Foreword).
For screws of higher strength, sufficient head strength can only be attained by a shallower penetration depth
of the cross recesses. If such screws also require good wrench ability, then, under the conditions of the
common head style, it is necessary for a shoulder to be provided under the head, in addition to the larger
penetration depth, in order to guarantee sufficient head strength. This part of ISO 7046 covers both
possibilities.
This compromise, which unfortunately results in different, but interchangeable, types of cross-recessed flat
countersunk head screws, is the only way of reaching an agreement at the international level.

iv © ISO 2011 – All rights reserved

INTERNATIONAL STANDARD ISO 7046-2:2011(E)

Countersunk flat head screws (common head style) with type H
or type Z cross recess — Product grade A —
Part 2:
Steel screws of property class 8.8, stainless steel screws and
non-ferrous metal screws
1 Scope
This part of ISO 7046 specifies the characteristics of recessed countersunk flat head screws with threads M2
up to and including M10, of grade A and of property class 8.8 for steel, A2-70 for stainless steel and CU2 and
CU3 for non-ferrous metals.
If, in special cases, specifications other than those listed in this part of ISO 7046 are required, they can be
selected from existing International Standards, for example ISO 261, ISO 888, ISO 898-1, ISO 965-2,
ISO 3506-1, ISO 4759-1 and ISO 8839.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 225, Fasteners — Bolts, screws, studs and nuts — Symbols and descriptions of dimensions
ISO 261, ISO general purpose metric screw threads — General plan
ISO 898-1, Mechanical properties of fasteners made of carbon steel and alloy steel — Part 1: Bolts, screws
and studs with specified property classes — Coarse thread and fine pitch thread
ISO 965-2, ISO general purpose metric screw threads — Tolerances — Part
...

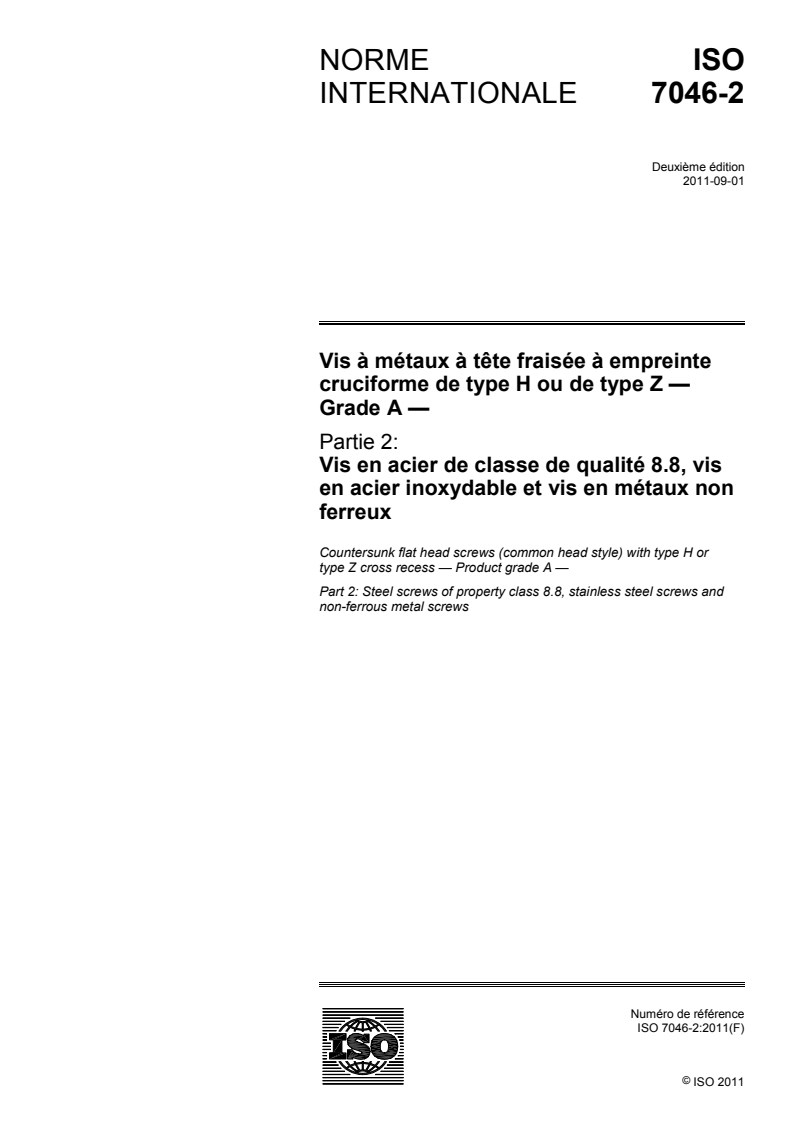

NORME ISO
INTERNATIONALE 7046-2
Deuxième édition
2011-09-01
Vis à métaux à tête fraisée à empreinte
cruciforme de type H ou de type Z —
Grade A —
Partie 2:
Vis en acier de classe de qualité 8.8, vis
en acier inoxydable et vis en métaux non
ferreux
Countersunk flat head screws (common head style) with type H or
type Z cross recess — Product grade A —
Part 2: Steel screws of property class 8.8, stainless steel screws and
non-ferrous metal screws
Numéro de référence
©
ISO 2011
DOCUMENT PROTÉGÉ PAR COPYRIGHT

©  ISO 2011
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Publié en Suisse
ii © ISO 2011 – Tous droits réservés

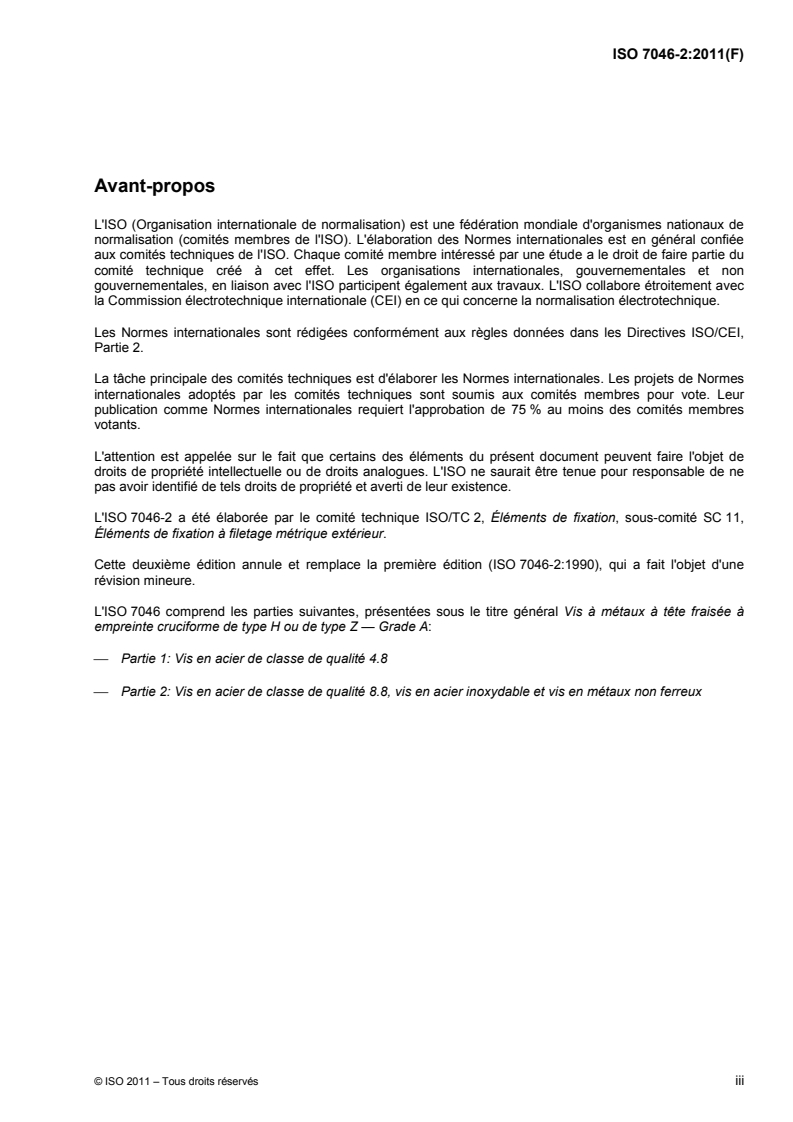

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 7046-2 a été élaborée par le comité technique ISO/TC 2, Éléments de fixation, sous-comité SC 11,
Éléments de fixation à filetage métrique extérieur.
Cette deuxième édition annule et remplace la première édition (ISO 7046-2:1990), qui a fait l'objet d'une
révision mineure.
L'ISO 7046 comprend les parties suivantes, présentées sous le titre général Vis à métaux à tête fraisée à
empreinte cruciforme de type H ou de type Z — Grade A:
⎯ Partie 1: Vis en acier de classe de qualité 4.8
⎯ Partie 2: Vis en acier de classe de qualité 8.8, vis en acier inoxydable et vis en métaux non ferreux

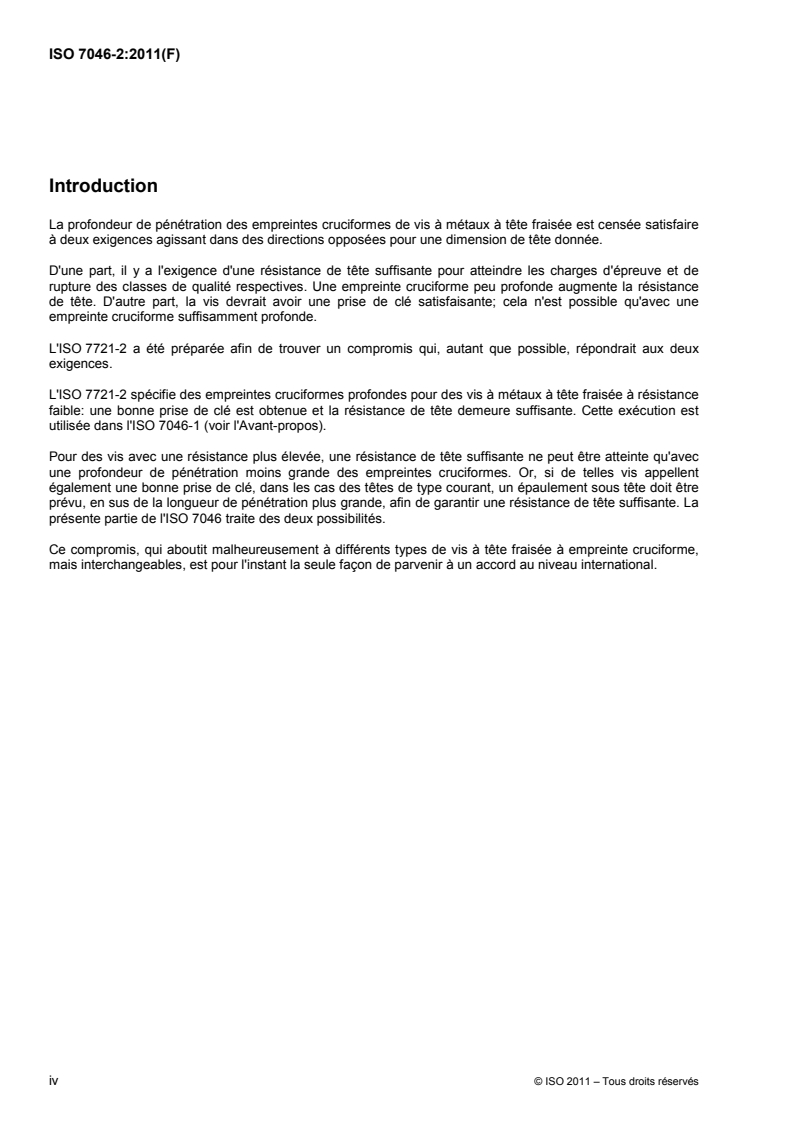

Introduction
La profondeur de pénétration des empreintes cruciformes de vis à métaux à tête fraisée est censée satisfaire
à deux exigences agissant dans des directions opposées pour une dimension de tête donnée.
D'une part, il y a l'exigence d'une résistance de tête suffisante pour atteindre les charges d'épreuve et de
rupture des classes de qualité respectives. Une empreinte cruciforme peu profonde augmente la résistance
de tête. D'autre part, la vis devrait avoir une prise de clé satisfaisante; cela n'est possible qu'avec une
empreinte cruciforme suffisamment profonde.
L'ISO 7721-2 a été préparée afin de trouver un compromis qui, autant que possible, répondrait aux deux
exigences.
L'ISO 7721-2 spécifie des empreintes cruciformes profondes pour des vis à métaux à tête fraisée à résistance
faible: une bonne prise de clé est obtenue et la résistance de tête demeure suffisante. Cette exécution est
utilisée dans l'ISO 7046-1 (voir l'Avant-propos).
Pour des vis avec une résistance plus élevée, une résistance de tête suffisante ne peut être atteinte qu'avec
une profondeur de pénétration moins grande des empreintes cruciformes. Or, si de telles vis appellent
également une bonne prise de clé, dans les cas des têtes de type courant, un épaulement sous tête doit être
prévu, en sus de la longueur de pénétration plus grande, afin de garantir une résistance de tête suffisante. La
présente partie de l'ISO 7046 traite des deux possibilités.
Ce compromis, qui aboutit malheureusement à différents types de vis à tête fraisée à empreinte cruciforme,
mais interchangeables, est pour l'instant la seule façon de parvenir à un accord au niveau international.

iv © ISO 2011 – Tous droits réservés

NORME INTERNATIONALE ISO 7046-2:2011(F)

Vis à métaux à tête fraisée à empreinte cruciforme de type H ou
de type Z — Grade A —
Partie 2:
Vis en acier de classe de qualité 8.8, vis en acier inoxydable et
vis en métaux non ferreux
1 Domaine d'application
La présente partie de l'ISO 7046 spécifie les caractéristiques des vis à métaux à tête fraisée à empreinte
cruciforme, de diamètres de filetage M2 à M10 inclus, de grade A et de classe de qualité 8.8 pour l'acier,
A2-70 pour les aciers inoxydables et CU2 et CU3 pour les métaux non ferreux.
Si, dans des cas particuliers, des spécifications autres que celles figurant dans la présente partie de
l'ISO 7046 sont requises, elles peuvent être choisies dans les Normes internationales existantes, par exemple
l'ISO 261, l'ISO 888, l'ISO 898-1, l'ISO 965-2, l'ISO 3506-1, l'ISO 4759-1 et l'ISO 8839.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 225, Éléments de fixation — Vis, goujons et écrous — Symboles et description des dimensions
ISO 261, Filetages métriques ISO pour usages généraux — Vue d'ensemble
ISO 898-1, Caractéristiques mécaniques des éléments de fixation en acier au carbone et en acier allié —
Partie 1: Vis, goujons et tiges filetées de classe de qualité spécifiées — Filetages à pas gros et filetages à pas
fin
ISO 965-2, Filetages métriques ISO pour usages généraux — Tolérances — Partie 2: Dimensions limites pour
...
