INTERNATIONAL STANDARD ISO 13259:2020(E)
Thermoplastics piping systems for underground non-
pressure applications — Test method for leaktightness of
elastomeric sealing ring type joints
1 Scope
This document specifies a test method for determining the leaktightness of elastomeric sealing ring
type joints for buried thermoplastics non-pressure piping systems.
Unless otherwise specified in the referring standard, the tests are carried out at the following basic test
pressures:
— p : internal negative air pressure (partial vacuum);
1
— p : a low internal hydrostatic pressure;
2
— p : a higher internal hydrostatic pressure.
3
It also describes the following four test conditions under which the tests are performed:
a) Condition A: without any additional diametric or angular deflection;
b) Condition B: with diametric deflection;
c) Condition C: with angular deflection;
d) Condition D: with simultaneous angular and diametric deflection.
The applicable selection of the test pressure(s) and the test condition(s) is/are specified in the referring
standard.
2 Normative references
There are no normative references in this document.
3 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
4 Principle
A test piece assembled from pipes and/or fittings is subjected to a specific initial internal negative air
pressure, p , followed by a low specific initial internal hydrostatic pressure, p , and a higher internal
1 2
hydrostatic pressure, p .
3
During testing the joint may be subjected to diametric and/or angular deflection(s). The referring product
standard shall specify which of the test pressures and deflection conditions have to be carried out.
© ISO 2020 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 13259:2020(E)
Each pressure is maintained for a specific period during which the joint is monitored for leakage (see
Clause 8).
It is assumed that the following test parameters are set by the referring standard:
a) the test pressure(s), p [see 8.1, item e)], p [see 8.1, item g)] and p [see 8.1, item h)], as applicable,
1 2 3
and the percentage of loss of partial vacuum [see 8.1, item e)];
b) the required diametric and angular deflections and their combination with each other and/or the
test pressure(s).
5 Apparatus
5.1 General
The apparatus shall consist of a jig or any other arrangement capable of:
a) applying the specified diametric and angular deflection;
b) applying the specified test pressure(s), positive or negative;
c) maintaining the test assembly in the required position throughout the test;
d) resisting the forces resulting from the mass of the water in the test assembly and from the applied
hydrostatic test pressure(s) during the test period.
The apparatus shall not otherwise support the joint against the internal test pressure.
A typical arrangement, allowing angular and diametric deflection, is shown in Figure 1.
2 © ISO 2020 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 13259:2020(E)
Dimensions in millimetres
Key
1 vacuum or pressure gauge
2 adjustable support
3 pipe or fitting with spigot end
4 elliptical beam, when applicable
5 socket support
6 pipe or fitting with socket
α angular deflection applied
tot
b , b width of the beam (see 5.2.7 and 5.2.8)
1 2
F , F compressive force
1 2
L length of spigot-ended pipe or fitting, where L ≥ d or L ≥ 1 000, whichever is the greater, in millimetres
e
L distance between socket mouth and beam
1
L distance between the end of pipe and the beam (in contact of the socket), where L ≥ 1 000 for testing
2 2
pipes only. For testing other components (e.g. inspection chambers, manholes, fittings of large diameters)
L may be reduced.
2
a
Connection to pressure source.
Figure 1 — Typical arrangement for applying diametric deflection and angular deflection
5.2 Components of the apparatus
5.2.1 The apparatus shall include the following items which each shall be capable of resisting the
forces and pressures generated during the test.
5.2.2 End sealing devices, having a size and using a sealing method appropriate to seal the non-jointed
ends of the test assembly. The devices shall be restrained in a manner that does not exert longitudinal
forces on the joint at positive pressures.
5.2.3 Hydrostatic pressure source, connected to one of the sealing devices, or to the test piece, and
capable of applying and maintaining the specified pressure [see 8.1, items g) and h)].
© ISO 2020 – All rights reserved 3
---------------------- Page: 7 ----------------------
ISO 13259:2020(E)
5.2.4 Negative air pressure source, connected to one of the sealing devices, or to the test piece, and
capable of applying and maintaining the specified internal negative air pressure for the specified time.
[See 8.1, item e)].
5.2.5 Arrangement, capable of venting air from the assembly.
5.2.6 Pressure measuring devices, capable of checking conformity to the specified test pressure
[(see 8.1, items e), g) and h)] located at the upper point of the test assembly.
When testing with diametric deflection is required the following items shall also be included.
5.2.7 Mechanical or hydraulic device, capable of applying the necessary diametric deflection to the
spigot [see 8.1, item b)] and acting on a beam which is free to move in the vertical plane square to the
axis of the pipe. For pipes with a diameter equal to or greater than 400 mm, each beam can be elliptically
shaped to suit the expected shape of the pipe when deflected as re
...
NORME ISO
INTERNATIONALE 13259
Troisième édition
2020-07
Systèmes de canalisations en
thermoplastiques pour applications
enterrées sans pression — Méthode
d'essai d'étanchéité des assemblages à
bague d'étanchéité en élastomère
Thermoplastics piping systems for underground non-pressure
applications — Test method for leaktightness of elastomeric sealing
ring type joints
Numéro de référence
ISO 13259:2020(F)
©
ISO 2020
---------------------- Page: 1 ----------------------
ISO 13259:2020(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2020
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2020 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 13259:2020(F)
Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Principe . 1
5 Appareillage . 2
5.1 Généralités . 2
5.2 Composants de l'appareillage . 3
6 Éprouvettes . 5
7 Température de conditionnement et d'essai . 5
8 Mode opératoire. 6
8.1 Mode opératoire général . 6
8.2 Mode opératoire d'application d'une déformation diamétrale à un bout mâle et
à une emboîture . 7
9 Rapport d'essai .10
© ISO 2020 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 13259:2020(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso. org/d irectives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www. iso. org/brevet s).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www. iso. org/i so/f r/a vant-p ropos.
Le comité chargé de l'élaboration du présent document est l'ISO/TC 138, Tubes, raccords et robinetterie
en matières plastiques pour le transport des fluides, sous-comité SC 1, Tubes et raccords en matières
plastiques pour évacuation et assainissement (y compris le drainage des sols) en collaboration avec le
Comité technique CEN/TC 155, Systèmes de canalisations et de gaines en plastiques du Comité européen
de normalisation (CEN), conformément à l'accord de coopération technique entre l'ISO et le CEN (Accord
de Vienne).
Cette troisième édition annule et remplace la deuxième édition (ISO 13259:2018), qui a fait l'objet d'une
révision technique.
Les principales modifications par rapport à l’édition précédente sont les suivantes:
— au 8.2, le texte a été clarifié et une erreur de calcul a été corrigée.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www. iso. org/f r/m embers. html.
iv © ISO 2020 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 13259:2020(F)
Systèmes de canalisations en thermoplastiques pour
applications enterrées sans pression — Méthode d'essai
d'étanchéité des assemblages à bague d'étanchéité en
élastomère
1 Domaine d'application
Le présent document spécifie une méthode d'essai pour déterminer l'étanchéité des assemblages à
bague d'étanchéité en élastomère, pour les systèmes de canalisations thermoplastiques enterrés sans
pression.
Sauf spécification contraire dans la norme de référence, les essais sont réalisés avec les pressions
d'essai de base suivantes:
— p : pression d'air négative interne (vide partiel);
1
— p : basse pression hydrostatique interne;
2
— p : pression hydrostatique interne plus élevée.
3
Il décrit également les quatre conditions d'essai dans lesquelles les essais sont réalisés, comme suit:
a) Condition A: sans déformation diamétrale ou déviation angulaire supplémentaire;
b) Condition B: avec déformation diamétrale;
c) Condition C: avec déviation angulaire;
d) Condition D: avec déviation angulaire et déformation diamétrale simultanées.
Le choix de la ou des pression(s) d'essai et de la ou des condition(s) d'essai applicables est spécifié dans
la norme de référence.
2 Références normatives
Le présent document ne contient aucune référence normative.
3 Termes et définitions
Aucun terme n'est défini dans le présent document.
L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l'adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l'adresse http:// www .electropedia .org/
4 Principe
Une éprouvette constituée par un assemblage de tubes et/ou de raccords est soumise à une pression
d'air négative interne spécifique initiale, p , puis à une basse pression hydrostatique interne spécifique
1
initiale, p , et à une pression hydrostatique interne plus élevée, p .
2 3
© ISO 2020 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 13259:2020(F)
Pendant l'essai, l'assemblage peut être soumis à une déformation diamétrale et/ou à une déviation
angulaire. La norme de référence relative au produit doit spécifier les pressions d'essai et les conditions
de déformation qui doivent être appliquées.
Chaque pression est maintenue pendant une durée spécifiée au cours de laquelle l'étanchéité de
l'assemblage est contrôlée (voir Article 8).
Il est entendu que les paramètres d'essai suivants sont fixés par la norme de référence:
a) la ou les pressions d'essai, p [voir 8.1 e)], p [voir 8.1 g)] et p [voir 8.1 h)], selon le cas, et le
1 2 3
pourcentage de perte du vide partiel [voir 8.1 e)];
b) la déformation diamétrale et la déviation angulaire exigées ainsi que leur combinaison l'une avec
l'autre et/ou avec la ou les pression(s) d'essai.
5 Appareillage
5.1 Généralités
L'appareillage est constitué d'un montage ou de tout autre dispositif capable:
a) d'appliquer la déformation diamétrale et la déviation angulaire spécifiées;
b) d'appliquer la ou les pressions d'essai spécifiées, positives ou négatives;
c) de maintenir le montage d'essai dans la position requise durant tout l'essai;
d) de résister aux forces résultant de la masse d'eau présente dans le montage d'essai et de la ou des
pression(s) d'essai hydrostatique(s) appliquée(s) pendant la durée de l'essai.
L'appareillage ne doit pas supporter autrement l'éprouvette contre la pression d'essai interne.
Un appareillage type, permettant une déviation angulaire et une déformation diamétrale, est représenté
à la Figure 1.
2 © ISO 2020 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 13259:2020(F)
Dimensions en millimètres
Légende
1 vacuomètre ou manomètre
2 support réglable
3 tube ou raccord avec bout mâle
4 barre elliptique, le cas échéant
5 soutien de l'emboîture
6 tube ou raccord avec emboîture
α déviation angulaire appliquée
tot
b , b largeur de la barre (voir 5.2.7 et 5.2.8)
1 2
F , F force de compression
1 2
L longueur du tube ou raccord à bout mâle, avec L ≥ de ou L ≥ 1 000, en retenant la valeur la plus grande,
en millimètres
L distance entre l'entrée de l'emboîture et la barre
1
L distance entre l'extrémité du tube et la barre (en contact avec l'emboiture), lorsque L ≥ 1 000 pour
2 2
soumettre à essai les tubes uniquement. Pour soumettre à essai d'autres composants (par exemple, boîte
d'inspection, regards, raccords de grand diamètre) L peut être réduite
2
a
Connexion à la source de pression.
Figure 1 — Appareillage type pour appliquer une déformation diamétrale
et une déviation angulaire
5.2 Composants de l'appareillage
5.2.1 L'appareillage doit comporter les éléments suivants, qui doivent tous être capables de résister
aux forces et aux pressions générées durant l'essai.
5.2.2 Obturateurs d'extrémité, dont la dimension et la méthode d'obstruction sont adaptées pour
obturer les extrémités libres du montage d'essai. Les obturateurs doivent être maintenus de sorte qu'ils
n'exercent pas d'efforts longitudinaux sur l'assemblage à des pressions positives.
5.2.3 Source de pression hydrostatique, raccordée à l'un des obturateurs ou à l'éprouvette et capable
d'appliquer et de maintenir la pression spécifiée [voir 8.1 g) et h)].
© ISO 2020 – Tous droits réservés 3
---------------------- Page: 7 ----------------------
ISO 13259:2020(F)
5.2.4 Source de pression d'air négative, raccordée à l'un des obturateurs ou à l'éprouvette et
capable d'appliquer et de maintenir la pression d'air négative interne spécifiée pour la durée spécifiée
[voir 8.1 e)].
5.2.5 Dispositif, capable d'évacuer l'air du montage.
5.2.6 Dispositifs de mesure de la pression, capable de vérifier le respect de la pression d'essai
spécifiée [voir 8.1 e), g) et h)] localisés sur le point supérieur du montage d'essai.
Lorsque l'essai de la déformation diamétrale est exigé, les éléments suivants doivent être inclus.
5.2.7 Dispositif mécanique ou hydraulique, capable d'appliquer la déformation diamétrale
nécessaire au bout mâle [voir 8.1 b)] et d'agir sur une barre se déplaçant librement dans le plan vertical
perpendiculaire à l'axe du tube. Pour les tubes de diamètre égal ou supérieur à 400 mm, chaque barre
peut être de forme elliptique afin de correspondre à la forme escomptée du tube lorsqu'il est déformé
à la valeur exigée, voir Figure 4. La longueur de la barre ou de la partie incurvée de la barre doit être
supérieure à la zone de co
...

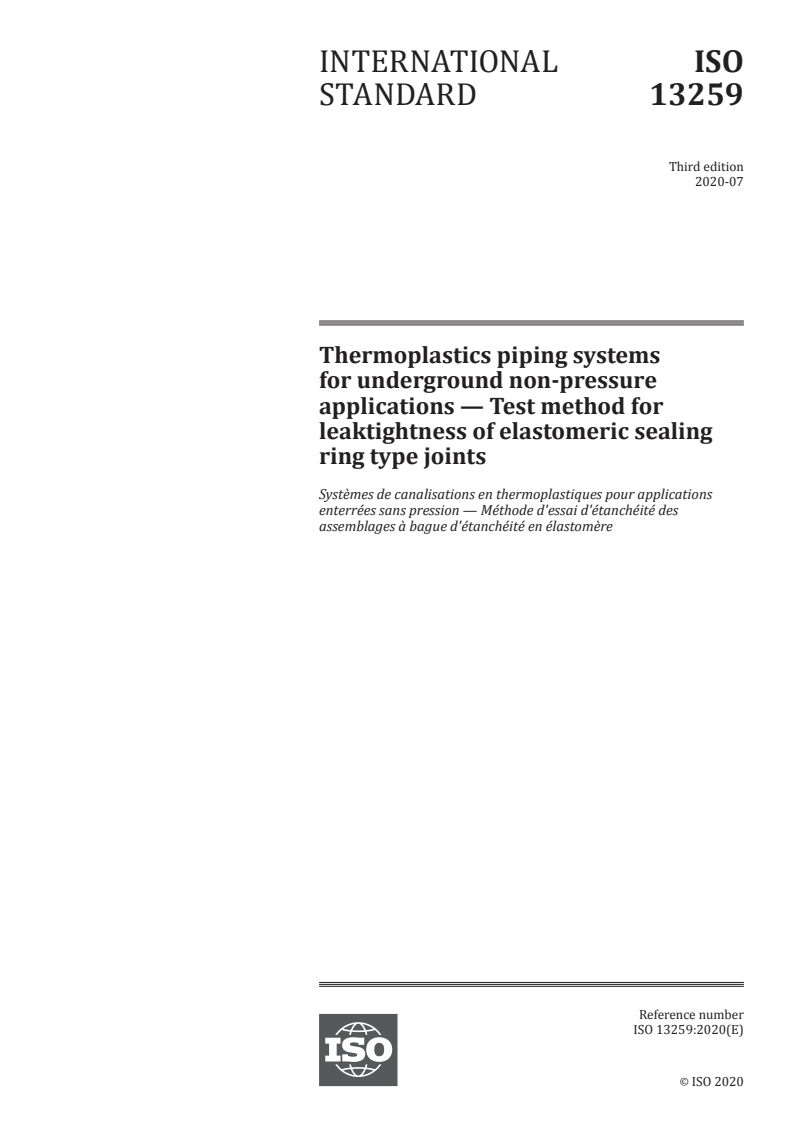

FINAL
INTERNATIONAL ISO/FDIS
DRAFT
STANDARD 13259
ISO/TC 138/SC 1
Thermoplastics piping systems
Secretariat: AFNOR
for underground non-pressure
Voting begins on:
20200326 applications — Test method for
leaktightness of elastomeric sealing
Voting terminates on:
20200618
ring type joints
Systèmes de canalisations en thermoplastiques pour applications
enterrées sans pression — Méthodes d'essai d'étanchéité des
assemblages à bague d'étanchéité en élastomère
ISO/CEN PARALLEL PROCESSING
RECIPIENTS OF THIS DRAFT ARE INVITED TO
SUBMIT, WITH THEIR COMMENTS, NOTIFICATION
OF ANY RELEVANT PATENT RIGHTS OF WHICH
THEY ARE AWARE AND TO PROVIDE SUPPOR TING
DOCUMENTATION.
IN ADDITION TO THEIR EVALUATION AS
Reference number
BEING ACCEPTABLE FOR INDUSTRIAL, TECHNO
ISO/FDIS 13259:2020(E)
LOGICAL, COMMERCIAL AND USER PURPOSES,
DRAFT INTERNATIONAL STANDARDS MAY ON
OCCASION HAVE TO BE CONSIDERED IN THE
LIGHT OF THEIR POTENTIAL TO BECOME STAN
DARDS TO WHICH REFERENCE MAY BE MADE IN
©
NATIONAL REGULATIONS. ISO 2020
---------------------- Page: 1 ----------------------
ISO/FDIS 13259:2020(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2020
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2020 – All rights reserved
---------------------- Page: 2 ----------------------

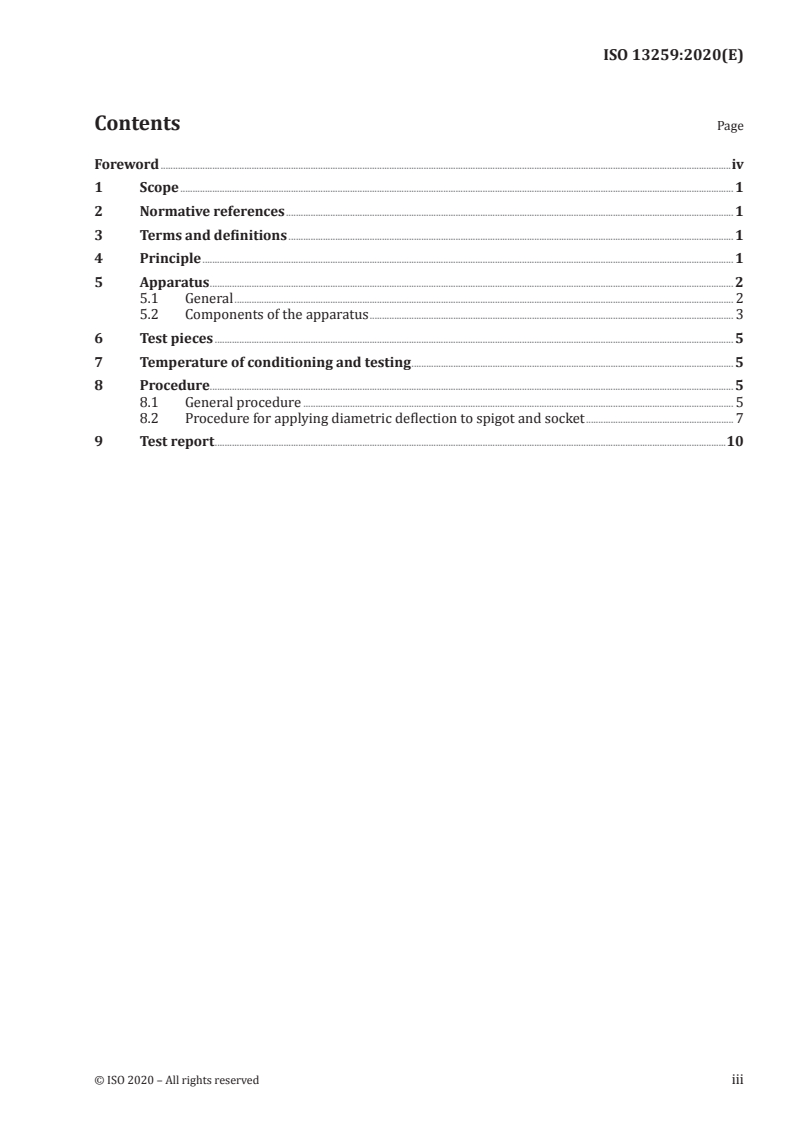

ISO/FDIS 13259:2020(E)
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principle . 1
5 Apparatus . 2
5.1 General . 2
5.2 Components of the apparatus . 3
6 Test pieces . 5
7 Temperature of conditioning and testing . 5
8 Procedure. 5
8.1 General procedure . 5
8.2 Procedure for applying diametric deflection to spigot and socket . 7
9 Test report .10
© ISO 2020 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO/FDIS 13259:2020(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 138, Plastic pipes, fittings and valves
for the transport of fluids,, Subcommittee SC 1, Plastics pipes and fittings for soil, waste and drainage
(including land drainage), in collaboration with the European Committee for Standardization (CEN)
Technical Committee CEN/TC 155, Plastics piping systems and ducting systems, in accordance with the
Agreement on technical cooperation between ISO and CEN (Vienna Agreement).
This third edition cancels and replaces the second edition (ISO 13259:2018), of which it constitutes a
minor revision.
The main changes compared to the previous edition are as follows:
— in 8.2, the text was clarified and a calculation error was corrected.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2020 – All rights reserved
---------------------- Page: 4 ----------------------
FINAL DRAFT INTERNATIONAL STANDARD ISO/FDIS 13259:2020(E)
Thermoplastics piping systems for underground non-
pressure applications — Test method for leaktightness of
elastomeric sealing ring type joints
1 Scope
This document specifies a test method for determining the leaktightness of elastomeric sealing ring
type joints for buried thermoplastics non-pressure piping systems.
Unless otherwise specified in the referring standard, the tests are carried out at the following basic test
pressures:
— p : internal negative air pressure (partial vacuum);
1
— p : a low internal hydrostatic pressure;
2
— p : a higher internal hydrostatic pressure.
3
It also describes the following four test conditions under which the tests are performed:
a) Condition A: without any additional diametric or angular deflection;
b) Condition B: with diametric deflection;
c) Condition C: with angular deflection;
d) Condition D: with simultaneous angular and diametric deflection.
The applicable selection of the test pressure(s) and the test condition(s) is specified in the referring
standard.
2 Normative references
There are no normative references in this document.
3 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
4 Principle
A test piece assembled from pipes and/or fittings is subjected to a specific initial internal negative air
pressure, p , followed by a low specific initial internal hydrostatic pressure, p , and a higher internal
1 2
hydrostatic pressure, p .
3
During testing the joint may be subjected to diametric and/or angular deflection(s). The referring product
standard shall specify which of the test pressures and deflection conditions have to be carried out.
© ISO 2020 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO/FDIS 13259:2020(E)
Each pressure is maintained for a specific period during which the joint is monitored for leakage (see
Clause 8).
It is assumed that the following test parameters are set by the referring standard:
a) the test pressure(s), p [see 8.1 item e)], p [see 8.1 item g)] and p [see 8.1 item h)], as applicable,
1 2 3
and the percentage of loss of partial vacuum [see 8.1 item e)];
b) the required diametric and angular deflections and their combination with each other and/or the
test pressure(s).
5 Apparatus
5.1 General
The apparatus shall consist of a jig or any other arrangement capable of:
a) applying the specified diametric and angular deflection;
b) applying the specified test pressure(s), positive or negative;
c) maintaining the test assembly in the required position throughout the test;
d) resisting the forces resulting from the mass of the water in the test assembly and from the applied
hydrostatic test pressure(s) during the test period.
The apparatus shall not otherwise support the joint against the internal test pressure.
A typical arrangement, allowing angular and diametric deflection, is shown in Figure 1.
2 © ISO 2020 – All rights reserved
---------------------- Page: 6 ----------------------
ISO/FDIS 13259:2020(E)
Dimensions in millimetres
Key
1 vacuum or pressure gauge
2 adjustable support
3 pipe or fitting with spigot end
4 elliptical beam, when applicable
5 socket support
6 pipe or fitting with socket
α angular deflection applied
tot
b , b width of the beam (see 5.2.6 and 5.2.7)
1 2
F , F compressive force
1 2
L length of spigot-ended pipe or fitting, where L ≥ d or L ≥ 1 000, whichever is the greater, in millimetres
e
L distance between socket mouth and beam
1
L distance between the end of pipe and the beam (in contact of the socket), where L ≥ 1 000 for testing
2 2
pipes only. For testing other components (e.g. inspection chambers, manholes, fittings of large diameters)
L may be reduced.
2
a
Connection to pressure source.
Figure 1 — Typical arrangement for applying diametric deflection and angular deflection
5.2 Components of the apparatus
The apparatus shall include the following items which each shall be capable of resisting the forces and
pressures generated during the test.
5.2.1 End sealing devices, having a size and using a sealing method appropriate to seal the non-jointed
ends of the test assembly. The devices shall be restrained in a manner that does not exert longitudinal
forces on the joint at positive pressures.
5.2.2 Hydrostatic pressure source, connected to one of the sealing devices, or to the test piece, and
capable of applying and maintaining the specified pressure [see 8.1 items g) and h)].
© ISO 2020 – All rights reserved 3
---------------------- Page: 7 ----------------------
ISO/FDIS 13259:2020(E)
5.2.3 Negative air pressure source, connected to one of the sealing devices, or to the test piece, and
capable of applying and maintaining the specified internal negative air pressure for the specified time.
[See 8.1 item e)].
5.2.4 Arrangement, capable of venting air from the assembly.
5.2.5 Pressure measuring devices, capable of checking conformity to the specified test pressure
[(see 8.1 items e), g) and h)] located at the upper point of the test assembly.
When testing with diametric deflection is required the following items shall also be included.
5.2.6 Mechanical or hydraulic device, capable of applying the nece
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
