ISO/DIS 12215-7

Small craft -- Hull construction and scantlings

Petits navires -- Construction de coques et échantillonnage

Standards Content (sample)

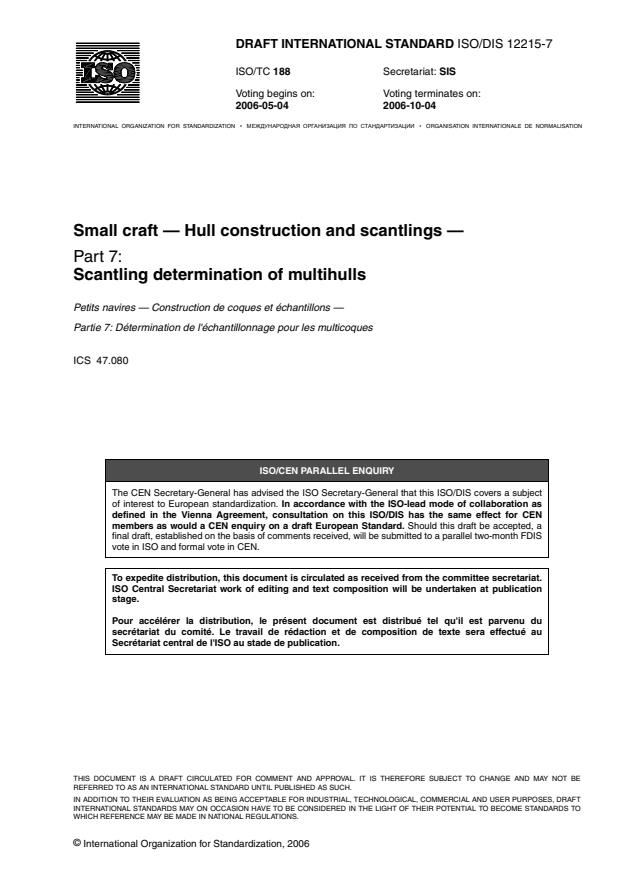

DRAFT INTERNATIONAL STANDARD ISO/DIS 12215-7
ISO/TC 188 Secretariat: SIS
Voting begins on: Voting terminates on:
2006-05-04 2006-10-04

INTERNATIONAL ORGANIZATION FOR STANDARDIZATION • МЕЖДУНАРОДНАЯ ОРГАНИЗАЦИЯ ПО СТАНДАРТИЗАЦИИ • ORGANISATION INTERNATIONALE DE NORMALISATION

Small craft — Hull construction and scantlings —
Part 7:
Scantling determination of multihulls
Petits navires — Construction de coques et échantillons —
Partie 7: Détermination de l'échantillonnage pour les multicoques
ICS 47.080
ISO/CEN PARALLEL ENQUIRY

The CEN Secretary-General has advised the ISO Secretary-General that this ISO/DIS covers a subject

of interest to European standardization. In accordance with the ISO-lead mode of collaboration as

defined in the Vienna Agreement, consultation on this ISO/DIS has the same effect for CEN

members as would a CEN enquiry on a draft European Standard. Should this draft be accepted, a

final draft, established on the basis of comments received, will be submitted to a parallel two-month FDIS

vote in ISO and formal vote in CEN.

To expedite distribution, this document is circulated as received from the committee secretariat.

ISO Central Secretariat work of editing and text composition will be undertaken at publication

stage.

Pour accélérer la distribution, le présent document est distribué tel qu'il est parvenu du

secrétariat du comité. Le travail de rédaction et de composition de texte sera effectué au

Secrétariat central de l'ISO au stade de publication.

THIS DOCUMENT IS A DRAFT CIRCULATED FOR COMMENT AND APPROVAL. IT IS THEREFORE SUBJECT TO CHANGE AND MAY NOT BE

REFERRED TO AS AN INTERNATIONAL STANDARD UNTIL PUBLISHED AS SUCH.

IN ADDITION TO THEIR EVALUATION AS BEING ACCEPTABLE FOR INDUSTRIAL, TECHNOLOGICAL, COMMERCIAL AND USER PURPOSES, DRAFT

INTERNATIONAL STANDARDS MAY ON OCCASION HAVE TO BE CONSIDERED IN THE LIGHT OF THEIR POTENTIAL TO BECOME STANDARDS TO

WHICH REFERENCE MAY BE MADE IN NATIONAL REGULATIONS.
© International Organization for Standardization, 2006
---------------------- Page: 1 ----------------------
ISO/DIS 12215-7
PDF disclaimer

This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but shall

not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In

downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat

accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.

Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation

parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In the

unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.

Copyright notice

This ISO document is a Draft International Standard and is copyright-protected by ISO. Except as permitted

under the applicable laws of the user's country, neither this ISO draft nor any extract from it may be

reproduced, stored in a retrieval system or transmitted in any form or by any means, electronic, photocopying,

recording or otherwise, without prior written permission being secured.

Requests for permission to reproduce should be addressed to either ISO at the address below or ISO's

member body in the country of the requester.
ISO copyright office
Case postale 56  CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Reproduction may be subject to royalty payments or a licensing agreement.
Violators may be prosecuted.
ii ISO 2006 – All rights reserved
---------------------- Page: 2 ----------------------
ISO/DIS 12215-7

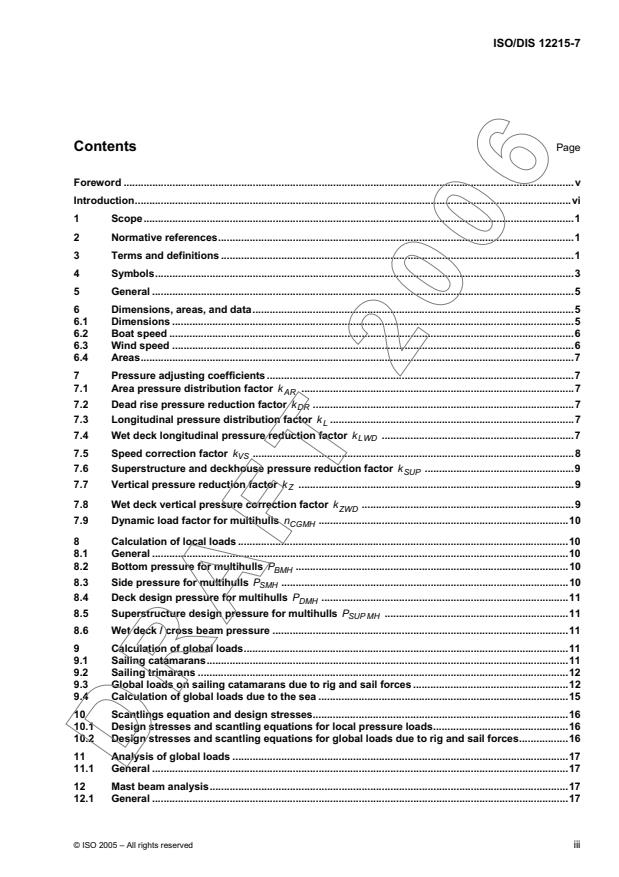

Contents Page

Foreword .............................................................................................................................................................v

Introduction........................................................................................................................................................vi

1 Scope......................................................................................................................................................1

2 Normative references............................................................................................................................1

3 Terms and definitions ...........................................................................................................................1

4 Symbols..................................................................................................................................................3

5 General ...................................................................................................................................................5

6 Dimensions, areas, and data................................................................................................................5

6.1 Dimensions ............................................................................................................................................5

6.2 Boat speed .............................................................................................................................................6

6.3 Wind speed ............................................................................................................................................6

6.4 Areas.......................................................................................................................................................7

7 Pressure adjusting coefficients ...........................................................................................................7

7.1 Area pressure distribution factor k ...............................................................................................7

7.2 Dead rise pressure reduction factor k ...........................................................................................7

7.3 Longitudinal pressure distribution factor k .....................................................................................7

7.4 Wet deck longitudinal pressure reduction factor k ...................................................................7

LWD

7.5 Speed correction factor k ................................................................................................................8

7.6 Superstructure and deckhouse pressure reduction factor k ....................................................9

SUP

7.7 Vertical pressure reduction factor k ................................................................................................9

7.8 Wet deck vertical pressure correction factor k ..........................................................................9

ZWD

7.9 Dynamic load factor for multihulls n .......................................................................................10

CGMH

8 Calculation of local loads ...................................................................................................................10

8.1 General .................................................................................................................................................10

8.2 Bottom pressure for multihulls P ...............................................................................................10

BMH

8.3 Side pressure for multihulls P ....................................................................................................10

SMH

8.4 Deck design pressure for multihulls P ......................................................................................11

DMH

8.5 Superstructure design pressure for multihulls P ................................................................11

SUP MH

8.6 Wet deck / cross beam pressure .......................................................................................................11

9 Calculation of global loads.................................................................................................................11

9.1 Sailing catamarans..............................................................................................................................11

9.2 Sailing trimarans .................................................................................................................................12

9.3 Global loads on sailing catamarans due to rig and sail forces ......................................................12

9.4 Calculation of global loads due to the sea .......................................................................................15

10 Scantlings equation and design stresses.........................................................................................16

10.1 Design stresses and scantling equations for local pressure loads...............................................16

10.2 Design stresses and scantling equations for global loads due to rig and sail forces.................16

11 Analysis of global loads .....................................................................................................................17

11.1 General .................................................................................................................................................17

12 Mast beam analysis.............................................................................................................................17

12.1 General .................................................................................................................................................17

© ISO 2005 – All rights reserved iii
DRAFT 2006
---------------------- Page: 3 ----------------------
ISO/DIS 12215-7

12.2 Shear force .......................................................................................................................................... 17

12.3 Bending moment................................................................................................................................. 18

12.4 Shear stress in the web...................................................................................................................... 19

12.5 Analysis of other beams. ................................................................................................................... 21

Annex A (normative) Example of mast beam calculation............................................................................ 23

A.1 General................................................................................................................................................. 23

A.2 Preliminary calculations .................................................................................................................... 23

A.3 Mast beam calculation ....................................................................................................................... 24

A.4 Web shear stress analysis................................................................................................................. 25

Annex B (normative) Example of Twisting moment analysis with differential deflection of

crossbeams......................................................................................................................................... 26

B.1 Theory.................................................................................................................................................. 26

B.2 Worked example ................................................................................................................................. 27

Annex C (normative) Technical background behind rig loads calculation................................................ 28

C.1 Balance between forces and moments ............................................................................................ 28

C.2 Rig dimension and forces.................................................................................................................. 28

C.2.1 The main rig dimensions are............................................................................................................. 28

C.2.2 Force and moment of sails and appendages...................................................................................29

C.3 Calculation of forces .......................................................................................................................... 29

C.4 Loads on the mast and mast bulkhead ............................................................................................ 30

Bibliography..................................................................................................................................................... 33

iv © ISO 2005 – All rights reserved
DRAFT 2006
---------------------- Page: 4 ----------------------
ISO/DIS 12215-7
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies

(ISO member bodies). The work of preparing International Standards is normally carried out through ISO

technical committees. Each member body interested in a subject for which a technical committee has been

established has the right to be represented on that committee. International organizations, governmental and

non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the

International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.

International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.

The main task of technical committees is to prepare International Standards. Draft International Standards

adopted by the technical committees are circulated to the member bodies for voting. Publication as an

International Standard requires approval by at least 75 % of the member bodies casting a vote.

ISO 12215-7 was prepared by Technical Committee ISO/TC 188, Small craft, Subcommittee SC , .

ISO 12215 consists of the following parts, under the general title Hull construction — Scantlings:

 Part 1: Materials - Thermosetting resins, glass fibre reinforcement, reference laminate

 Part 2: Materials - Core materials for sandwich construction, embedded materials

 Part 3: Materials - Steel, aluminium, wood, other materials
 Part 4: Workshop and manufacturing
 Part 5: Design pressures for monohull, design stress, scantlings determination
 Part 6: Structural arrangements and details
 Part 7: Multihulls
 Part 8: Rudders
 Part 9: Appendages and rig attachments

The development of ISO 12215 parts 1 to 9 owes a considerable debt to the energy and work of Mr Fritz

HARTZ who was involved at the start of the project and was the convener of TC 188 WG 18 until his death on

the 16th of November 2002. All the members of WG 18 and TC 188 wish to express their gratitude for his

major contribution to the production of this international standard
© ISO 2005 – All rights reserved v
DRAFT 2006
---------------------- Page: 5 ----------------------
ISO/DIS 12215-7
Introduction

The reason underlying the preparation of this International Standard is that standards and recommended

practices for loads on the hull and the dimensioning of small craft differ considerably, thus limiting the general

world wide acceptability of boats.

The objective of this standard is to achieve an overall structural strength that ensures the watertight and

weathertight integrity of the craft.

The working group considers this standard to have been developed applying present practice and sound

engineering principles. The design pressures of this standard shall be used only with the equations of this

standard.

Considering future development in technology and boat types, and small craft presently outside the scope of

this standard, provided methods supported by appropriate technology exist, consideration may be given to

their use provided equivalent strength to this standard is achieved.

The dimensioning according to this standard is regarded as reflecting current practice, provided the craft is

correctly handled in the sense of good seamanship and equipped and operated at a speed appropriate to the

prevailing sea state.
vi © ISO 2005 – All rights reserved
DRAFT 2006
---------------------- Page: 6 ----------------------
DRAFT INTERNATIONAL STANDARD ISO/DIS 12215-7
Small craft — Hull construction and scantlings —
Part 7:
Scantling determination of multihulls
1 Scope

This part of ISO 12215 applies to the determination of design loads, pressures, stresses, and to the

determination of the scantlings, including internal structural members of multihull small craft with a length of

the hull (L ) of up to 24 m according to ISO 8666. The construction material is planned to be fibre reinforced

plastics, aluminium or steel alloys, wood or other suitable boat building material. It only applies to boats in

intact condition.

The assessment shall generally include all parts of the craft that are assumed watertight or weathertight when

assessing stability, freeboard and buoyancy according to ISO 12217, all structural integral parts, and in

addition any highly loaded areas like attachment areas of ballast keels, centreboards, rudders, chain plates,

etc.
Hydrofoils are not covered in this part of 12215.

NOTE 1 Scantlings derived from this International Standard are primarily intended to apply to recreational craft

including charter vessels.
2 Normative references

The following referenced documents are indispensable for the application of this document. For dated

references, only the edition cited applies. For undated references, the latest edition of the referenced

document (including any amendments) applies.
ISO 8666, Small craft — Principal data

ISO 12215-5, Small craft — Scantlings — Part 5: Design pressures for monohull, design stress, scantlings

determination

ISO 12215-6, Small craft — Scantlings — Part 6: Structural arrangements and details

ISO 12215-8, Small craft — Scantlings — Part 8: Rudders
ISO 12215-9, Small craft — Scantlings — Part 9: Appendages and rig attachments
3 Terms and definitions

For the purposes of this International Standard, the following terms and definitions apply.

3.1
design categories

sea and wind conditions for which a boat is assessed by this International Standard to be suitable, provided

the craft is correctly handled in the sense of good seamanship and operated at a speed appropriate to the

prevailing sea state
© ISO 2005 – All rights reserved 1
DRAFT 2006
---------------------- Page: 7 ----------------------
ISO/DIS 12215-7
3.1.1
design category A ("ocean")

category of boats considered suitable to operate in seas with significant wave heights above 4 m and wind

speeds in excess of Beaufort Force 8, but excluding abnormal conditions, e.g. hurricanes

3.1.2
design category B ("offshore")

category of boats considered suitable to operate in seas with significant wave heights up to 4 m and winds of

Beaufort Force 8 or less
3.1.3
design category C ("inshore")

category of boats considered suitable to operate in seas with significant wave heights up to 2 m and a typical

steady wind force of Beaufort Force 6 or less
3.1.4
design category D ("sheltered waters")

category of boats considered suitable to operate in waters with significant wave heights up to and including

0,30 m with occasional waves of 0,5 m height, for example from passing vessels, and a typical steady wind

force of Beaufort 4 or less
3.2
loaded displacement mass m LDC

mass of the craft, including all appendages, when in the fully loaded ready for use condition as defined in

ISO 8666

NOTE This displacement includes all possible options like generator, air conditioning, etc.

3.3
sailing craft

boat for which the primary means of propulsion is by wind power, having a total profile area As, defined in

ISO 8666, expressed in m², of all sails that may be set at one time when sailing closed hauled (for the

2/3

headsails it is the area of the fore triangle) of As > 0,07 (m ) .The area of wing-masts is included in As

LDC

In the rest of this International Standard, non-sailing craft are considered as motor craft.

3.4
design category factor for multihulls

factor lowering requirements according to design category, its values are according to Table 1

Table 1 — Values of design category factor for multihulls k
Design Category A B C D
Value of k
1 0,8 0,6 0,4
NOTE k is the same as in ISO 12215-5.
3.5
wet deck
underside area of the structure connecting hulls
NOTE Some multihulls have not wet deck but just crossbeams.
2 © ISO 2005 – All rights reserved
DRAFT 2006
---------------------- Page: 8 ----------------------
ISO/DIS 12215-7
4 Symbols

Unless specifically otherwise defined, the symbols shown in Table 2 are used in this International Standard.

NOTE The symbols are shown in alphabetic order, not order of appearance.
Table 2 — Symbols, coefficients, parameters
Reference/Article
Symbol Unit Designation/Meaning of symbol
concerned
Principal dimensions and data
B m Beam between centres of buoyancy 6.1
B m Beam between upper shrouds chainplates 9.3.3
B m Beam of waterline according to ISO 8666 6.1
D m Depth of hull at mid length 9.4.2
L m Length of waterline according to ISO 8666 6.1
m kg Mass of loaded displacement 3.2, 7.8
LDC
V Knots Boat maximum speed if fully loaded condition 6.2, 7.2
W Knots Apparent wind speed in knots 6.3
AWK
Z m Wet deck freeboard above waterline 7.8
Calculation data, coefficients, pressures used for local loads (Articles 6 to 8)
k Area pressure distribution factor f 7.1
k Design category factor for multihulls 3.4
K Deadrise pressure reduction factor 7.2
K Longitudinal pressure distribution factor 7.3
k Wet deck longitudinal pressure distribution factor 7.4
LWD
k Superstructure and deckhouse pressure distribution factor 7.6
SUP
k Speed correction factor 7.5
K Vertical pressure reduction factor 7.7
k Wet deck vertical pressure correction factor 7.8
ZWD
g Dynamic load factor for multihulls 7.9
CGMH
P kN/m Bottom pressure for multihulls 8.2
BMH
Base bottom pressure for multihulls 8.2
BMH BASE kN/m
kN/m Minimal bottom pressure for multihulls 8.2
BMH MIN
P Deck pressure for multihulls 8.4
kN/m
DMH
kN/m Minimal deck pressure for multihulls 8.4
DMH MIN
Base deck pressure for multihulls 8.4
DMH BASE kN/m
kN/m Side pressure for multihulls 8.3
SMH
Minimal superstructure pressure for multihulls 8.3
SMH MIN kN/m
SUP MH kN/m Superstructure pressure for multihulls 8.5
© ISO 2005 – All rights reserved 3
DRAFT 2006
---------------------- Page: 9 ----------------------
ISO/DIS 12215-7
Reference/Article
Symbol Unit Designation/Meaning of symbol
concerned
kN/m Minimal superstructure pressure for multihulls 8.5
SUPMH MIN
P Wet deck pressure for multihulls 8.6
kN/m
WDMH
WDMH min kN/m Minimal wet deck pressure for multihulls 8.6
P 2
Base wet deck pressure for multihulls 8.6
WDMH base kN/m
E Degrees Deadrise at 0,4 L 6.1
0,4L WL
E Degrees Deadrise at section x 6.1

Calculation data, coefficients, pressures used for global loads (Articles 9 to 12)

A Sail area 3.3, C.2.1
S m
c mm Core thickness of sandwich web 12.4.1
C N Compression in the mast 9.3.3
F N Vertical load on windward chainplate 9.3.3
CPW
F N Vertical load on leeward chainplate 9.3.3
G Core shear modulus 12.4.1
C N/mm
E Tensile elastic modulus of the web material 12.4.1
t N/mm
H m Height of centre of effort of A above waterline 9.3.1, C.2.2
CE S
H mm height of the web on a beam 12.4
k * Min ratio between M and M 9.3.1
HD DH 3 DH 1
k * Shear bending coefficient 12.4.1
H m Height of centre of lateral underwater pressure 9.3.1, C.2.2
M Nm Longitudinal bending moment on each hull 9.4.2
M Nm Design righting moment for multihull 9.3.1
M Nm Righting moment corresponding to maximum stability 9.3.1
HD1
M Nm Design heeling/righting moment due to wind 9.3.1
HD2
M Nm Design righting moment corresponding to shroud strength 9.3.1
HD3
R N Ultimate strength of the upper shroud 9.3.1
t mm Single skin or sandwich thickness of the web 12.4.1
T Nm Twisting moment due to sea 9.4.3
T N Tension in the jib halyard 9.3.3,C.2.2
T N Tension in the headstay 9.3.3, C.2.2
T N Tension in the mainsail sheet and halyard 9.3.3, C.2.2
T N Tension in the upper shroud 9.3.3, C.2.2
t mm Thickness of the web 12.4
V N/mm Design direct stress in stiffener 10.2
W N/mm Effective shear stress for stiffening member 12.4
W N/mm Design shear stress for stiffening member 12.4
W N/mm Critical buckling shear stress in the web 12.4.1
rrit
The units used in Annexes are defined in these annexe
4 © ISO 2005 – All rights reserved
DRAFT 2006
---------------------- Page: 10 ----------------------
ISO/DIS 12215-7
5 General
The scantling determination shall be accomplished as follows:

 for local loads, the parameters given in article, 8, and paragraph 10.1 shall be used;

 for global loads, the method given in articles, 9, 10,11 and 12 shall be used;

All parameters, coefficients, mechanical properties, etc. not given in this part of ISO 12215 shall be derived

from ISO 12215-5.
This part of ISO 12215 shall also be used in conjunction with:
 ISO 12215-6 for details;
 ISO 12215-8 for rudders;
 ISO 12215-9 for appendages and rig attachment.
6 Dimensions, areas, and data
6.1 Dimensions
Same dimensions as in 12215-5, and, in particular:
 is the length on the fully loaded waterline, the craft being at rest (m)

 B is the sum of the maximum waterline beams of the two hulls for catamarans or the maximum

waterline beam of the main hull for trimarans (m)

 B is , for a catamaran, horizontal distance between centres of buoyancy (m)

Where the bottom of the hull is made of approximately flat surfaces the deadrise is the actual deadrise (see E

and E in Figure 1), and where the bottom has round bilges, the deadrise shall be measured as the angle

between hull bottom lowest point (hull centreline) and the point where the bottom is tangent to a line angled

50° from horizontal (see E in Figure 1).

 E is the deadrise angle at 0,4· L forward of its the aft end, not to be taken less than 10°, nor more

0,4L
than 30°. (degrees)

 E is the deadrise angle at a distance x forward of its the aft end, not to be taken less than 10°.

(degrees)
© ISO 2005 – All rights reserved 5
DRAFT 2006
---------------------- Page: 11 ----------------------
ISO/DIS 12215-7
ZWi
LWL
BCB
4 3 2
TWi
DWL
50°
Key
1 Bottom area
2 Outer side outer
3 Inner side inner
4 Wet deck
5 Front face of wet deck
6 Aft facing cross-beam
Figure 1 — General dimensions of a catamaran

In Figure 1, Z (m) is the wet deck height above waterline, the index i explains that this height is usually

variable and is shown at section i.
6.2 Boat speed

For motor craft V is, the maximum speed in calm water declared by the manufacturer, with the craft in m

LDC
conditions, this speed shall not be taken less than 4u L (knots)
For sailing craft, speed does not need to be declared.
6.3 Wind speed
V is the apparent wind speed for multihulls given in Table 3 (knots)
AWK

NOTE V is considered as the apparent wind speed just before a reef is taken. It is a theoretical value derived

AWK

from industry practice, that may differ from actual wind speed, according to sail shape, sail tension, fabric, etc.

6 © ISO 2005 – All rights reserved
DRAFT 2006
---------------------- Page: 12 ----------------------
ISO/DIS 12215-7
Table 3 — Values of V according to design category
AWK
Design category A & B C & D
36 for 12 d L < 15
32 for 15 d L < 18
V (knots)
AWK
30 for 18 d L < 20
25 for L > 20
6.4 Areas
The limit between bottom and side is the waterline for boats where V / L d 5 .

The limit between bottom and side is the chine where V / L ! 5 . If the chine is not clearly defined, it shall

be taken at a point where a tangent at 50° from the horizontal touches the hull (see Figure 1 in Part 5).

The wet deck area is the bottom and front area of any platform connecting the hulls or outriggers, including

the their connection (hard chined or curved) to the hull or outrigger. For local loads, the front and bottom of

crossbeams are considered as part of the wet deck.

The sides are divided into outer side and inner side where the latter is less exposed to local loads.

7 Pressure adjusting coefficients
7.1 Area pressure distribution factor k

Same as in ISO 12215-5, except that for all multihulls (sail and motor) k is the one for motor craft.

AR MIN

NOTE The reason for this difference is that sailing multihulls do not slam heavily on front topsides like sailing

monohulls do because they do not heel significantly.
7.2 Dead rise pressure reduction factor k
90E
k but shall not be taken smaller that 0,5 nor greater than 1 (1)

k is applied at any section x and is a function of the bottom deadrise angle E , measured

DR X

according ISO 12215-5. It lowers the bottom pressure if E > 30° and is equal to 0,5, its lower

limit for E = 60°.
7.3 Longitudinal pressure distribution factor k
Same as in 12215-5 except that n shall be used instead of n .
CGMH CG
7.4 Wet deck longitudinal pressure reduction factor k
LWD

 k is the wet deck longitudinal pressure distribution, as defined in Figure 4 and equations.

LWD
Linear i
...
