ISO 15977:2002

Open end blind rivets with break pull mandrel and protruding head - AIA/St

ISO 15977 specifies dimensional and mechanical characteristics and application data for open end blind rivets with break pull mandrel and protruding head, with an aluminium alloy body and a steel mandrel and with nominal diameters from 2,4 mm up to and including 6,4 mm.

Rivets aveugles à rupture de tige à corps ouvert, à tête bombée — AIA/St

L'ISO 15977:2002 spécifie les caractéristiques dimensionnelles et mécaniques ainsi que les données d'application pour les rivets aveugles à rupture de tige à corps ouvert, à tête bombée, avec un corps en alliage d'aluminium (AlA) et une tige en acier (St), de diamètre nominal compris entre 2,4 mm et 6,4 mm inclus.

General Information

• Status: Published
• Publication Date: 21-Oct-2002
• ICS: 21.060.40 - Rivets
• Technical Committee: ISO/TC 2 - Fasteners
• Drafting Committee: ISO/TC 2/WG 13 - Washer and non-threaded fasteners
• Current Stage: 9093 - International Standard confirmed
• Start Date: 13-Jun-2023
• Completion Date: 13-Dec-2025

Relations

• Consolidates: ISO 3214:1974 - Oil of Litsea cubeba
• Effective Date: 06-Jun-2022

Overview

ISO 15977:2002 is an international standard that specifies the dimensional, mechanical, and application requirements for open end blind rivets with a break pull mandrel and protruding head. These rivets feature an aluminium alloy (AlA) body paired with a steel mandrel (St), designed for nominal diameters ranging from 2.4 mm to 6.4 mm. The standard ensures uniformity and reliability in fastener performance, supporting industries where efficient and strong blind fastening is critical.

Key Topics

• Dimensional Characteristics
  ISO 15977 defines precise dimensions for rivet bodies and mandrels, with formulas and tolerances for shank diameter, head diameter, and clearance holes to ensure compatibility and ease of installation. For example, clearance hole diameters are carefully specified to prevent assembly issues and maintain strength, with recommended grip ranges for various rivet lengths.

• Mechanical Properties
  The standard outlines two strength grades: Class L (low strength) and Class H (high strength). Minimum shear and tensile loads are standardized, guaranteeing consistent performance under mechanical stress. Mandrel break loads and push-out resistance are also defined to maintain secure fastening and prevent premature failures.

• Materials and Finish
  The rivet body is made of aluminium alloy for light weight and corrosion resistance, while the mandrel is constructed from steel for toughness. The rivet body surface remains natural (plain finish), while the mandrel may feature finishes such as oiling, phosphating, or zinc coating to enhance durability and corrosion resistance.

• Workmanship and Quality Assurance
  Rivets must be free of burrs or defects, with well-formed heads and shanks. Post-installation, rivets are inspected under magnification to ensure no cracking. Acceptance testing follows ISO 3269 for fastener inspection, supporting quality control processes.

Applications

ISO 15977 blind rivets are widely applied in industrial assembly where access is restricted to one side of the workpiece. Common applications include:

• Automotive Assembly
  Securing panels and components where ease and speed of installation without access to the backside are essential.

• Aerospace and Aviation
  Lightweight aluminium alloy rivets with strong steel mandrels ensure reliable fastening with minimal weight addition.

• Construction and Metal Fabrication
  Joining sheet metals, enclosures, and structures with consistent performance under shear and tensile stresses.

• Electrical and Electronics Enclosures
  Providing secure fastening in devices and housings, supporting protection and durability.

The standardized grip ranges and dimensional accuracy make these rivets suitable for automated and manual riveting tools, enhancing productivity and reliability.

Related Standards

• ISO 14588:2000 – Terminology and definitions for blind rivets, supporting a common language in fastening technology.
• ISO 14589:2000 – Mechanical testing procedures for blind rivets, ensuring performance verification.
• ISO 3269:2000 – Inspection methods for fastening products, used for acceptance testing of rivets.

These complementary standards cover terminology, mechanical testing, and quality control aligned with ISO 15977, facilitating comprehensive control over blind rivet manufacture and application.

---

Keywords: ISO 15977, open end blind rivets, break pull mandrel, protruding head, aluminium alloy rivets, steel mandrel rivets, rivet dimensions, rivet mechanical properties, blind rivet applications, rivet grip range, rivet acceptance testing, industrial fasteners, fastener standards, rivet quality assurance.

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 15977
First edition
2002-11-01
Open end blind rivets with break pull
mandrel and protruding head — AIA/St
Rivets aveugles à rupture de tige à corps ouvert, à tête bombée — AIA/St

Reference number
©
ISO 2002

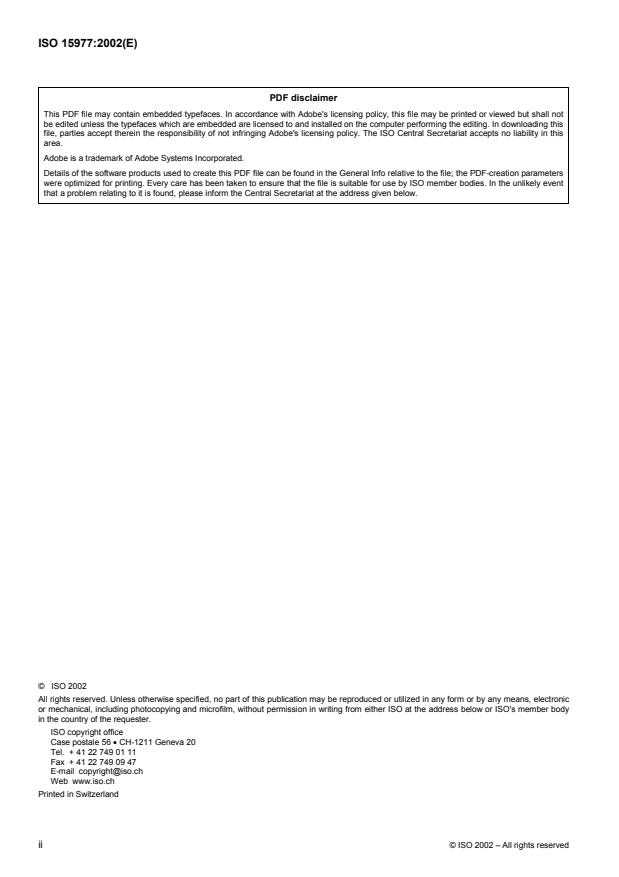

PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but shall not
be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In downloading this
file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat accepts no liability in this
area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation parameters
were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In the unlikely event
that a problem relating to it is found, please inform the Central Secretariat at the address given below.

©  ISO 2002
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means, electronic
or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or ISO's member body
in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.ch
Printed in Switzerland
ii © ISO 2002 – All rights reserved

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies (ISO
member bodies). The work of preparing International Standards is normally carried out through ISO technical
committees. Each member body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, governmental and non-governmental, in
liaison with ISO, also take part in the work. ISO collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 3.
The main task of technical committees is to prepare International Standards. Draft International Standards adopted
by the technical committees are circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this International Standard may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 15977 was prepared by Technical Committee ISO/TC 2, Fasteners.
Annex A of this International Standard is for information only.

INTERNATIONAL STANDARD ISO 15977:2002(E)

Open end blind rivets with break pull mandrel and protruding
head — AIA/St
1 Scope
This International Standard specifies dimensional and mechanical characteristics and application data for open end
blind rivets with break pull mandrel and protruding head, with an aluminium alloy body (AIA) and a steel mandrel
(St) and with nominal diameters, d, from 2,4 mm up to and including 6,4 mm.
2 Normative references
The following normative documents contain provisions which, through reference in this text, constitute provisions of
this International Standard. For dated references, subsequent amendments to, or revisions of, any of these
publications do not apply. However, parties to agreements based on this International Standard are encouraged to
investigate the possibility of applying the most recent editions of the normative documents indicated below. For
undated references, the latest edition of the normative document referred to applies. Members of ISO and IEC
maintain registers of currently valid International Standards.
ISO 3269:2000, Fasteners — Acceptance inspection
ISO 14588:2000, Blind rivets — Terminology and definitions
ISO 14589:2000, Blind rivets — Mechanical testing
3 Dimensions
3.1 General
Symbols and designations of dimensions are specified in ISO 14588.
3.2 Rivet dimensions
See Figure 1 and Table 1.
Figure 1 — Rivet dimensions
Table 1 — Rivet dimensions
Dimensions in millimetres
nom. 2,4 3 3,2 4 4,8 5 6 6,4
d
max. 2,48 3,08 3,28 4,08 4,88 5,08 6,08 6,48
min. 2,25 2,85 3,05 3,85 4,65 4,85 5,85 6,25
Rivet body
max. 5,0 6,3 6,7 8,4 10,1 10,5 12,6 13,4
d
k
min. 4,2 5,4 5,8 6,9 8,3 8,7 10,8 11,6
k max. 1 1,3 1,3 1,7 2 2,1 2,5 2,7
d
max. 1,55 2 2 2,45 2,95 2,95 3,4 3,9
m
Mandrel
p min. 25 25 25 27 27 27 27 27
l + 3,5 l + 3,5 l + 4 l + 4 l + 4,5 l + 4,5 l + 5 l + 5,5
Blind length b max.
max max max max max max max max
Rivet length
b a
l Recommended grip ranges
nom. = min. max.
4 5 0,5 to 2,0 0,5 to 1,5 — — — —
6 7 2 to 4 1,5 to 3,5 1 to 3 1,5 to 2,5 — —
8 9 4 to 6 3,5 to 5,0 3 to 5 2,5
...

NORME ISO
INTERNATIONALE 15977
Première édition
2002-11-01
Rivets aveugles à rupture de tige à corps
ouvert, à tête bombée — AIA/St
Open end blind rivets with break pull mandrel and protruding head —
AIA/St
Numéro de référence
©
ISO 2002
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier peut
être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence autorisant
l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées acceptent de fait la
responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute responsabilité en la
matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info du
fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir l'exploitation de
ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation, veuillez en informer le
Secrétariat central à l'adresse donnée ci-dessous.

©  ISO 2002
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque
forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l’ISO à
l’adresse ci-après ou du comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.ch
Imprimé en Suisse
ii © ISO 2002 – Tous droits réservés

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée aux
comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec la Commission
électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 3.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur publication
comme Normes internationales requiert l'approbation de 75 % au moins des comités membres votants.
L'attention est appelée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l'objet de droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de
ne pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 15977 a été élaborée par le comité technique ISO/TC 2, Éléments de fixation.
L’annexe A de la présente Norme internationale est donnée uniquement à titre d’information.

NORME INTERNATIONALE ISO 15977:2002(F)

Rivets aveugles à rupture de tige à corps ouvert, à tête bombée —
AIA/St
1 Domaine d'application
La présente Norme internationale spécifie les caractéristiques dimensionnelles et mécaniques ainsi que les
données d’application pour les rivets aveugles à rupture de tige à corps ouvert, à tête bombée, avec un corps en
alliage d’aluminium (AlA) et une tige en acier (St), de diamètre nominal, d, compris entre 2,4 mm et 6,4 mm inclus.
2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence qui y est faite,
constituent des dispositions valables pour la présente Norme internationale. Pour les références datées, les
amendements ultérieurs ou les révisions de ces publications ne s’appliquent pas. Toutefois, les parties prenantes
aux accords fondés sur la présente Norme internationale sont invitées à rechercher la possibilité d'appliquer les
éditions les plus récentes des documents normatifs indiqués ci-après. Pour les références non datées, la dernière
édition du document normatif en référence s’applique. Les membres de l'ISO et de la CEI possèdent le registre des
Normes internationales en vigueur.
ISO 3269:2000, Éléments de fixation — Contrôle de réception
ISO 14588:2000, Rivets aveugles — Terminologie et définitions
ISO 14589:2000, Rivets aveugles — Essais mécaniques
3 Dimensions
3.1 Généralités
Les symboles et désignations des dimensions sont spécifiés dans l'ISO 14588.
3.2 Dimensions du rivet
Voir Figure 1 et Tableau 1.
Figure 1 — Dimensions du rivet
Tableau 1 — Dimensions du rivet
Dimensions en millimètres
2,4 3 3,2 4 4,8 5 6 6,4
nom.
d
max. 2,48 3,08 3,28 4,08 4,88 5,08 6,08 6,48
min. 2,25 2,85 3,05 3,85 4,65 4,85 5,85 6,25
Corps du rivet
max. 5,0 6,3 6,7 8,4 10,1 10,5 12,6 13,4
d
k
min. 4,2 5,4 5,8 6,9 8,3 8,7 10,8 11,6
k max. 1 1,3 1,3 1,7 2 2,1 2,5 2,7
d
max. 1,55 2 2 2,45 2,95 2,95 3,4 3,9
m
Tige
p
min. 25 25 25 27 27 27 27 27
Longueur totale
l + 3,5 l + 3,5 l + 4 l + 4 l + 4,5 l + 4,5 l + 5 l + 5,5
b max.
max max max max max max max max
sous tête
Longueur du corps de rivet
b a
l Plages de serrage recommandées
nom. = min. max.
4 5 0,5 à 2,0 0,5 à 1,5 — — — —
6 7 2 à 4 1,5 à 3,5 1 à 3 1,5 à 2,5 — —
8 9 4 à 6 3,5 à 5,0 3 à 5 2,5 à 4,0 2 à 3 —
10 11 6 à 8 5 à 7 5,0 à 6,5 4 à 6 3 à 5 —
12 13 8,0 à 9,5 7 à 9 6,5 à 8,5 6 à 8 5 à 7 3 à 6
16 17
...
