ISO 10964:1993

Adhesives — Determination of torque strength of anaerobic adhesives on threaded fasteners

The test method described is used to make comparative assessments of the securing or locking effect of anaerobic adhesives. It may be used for other types of adhesives. Its principle is determining the torque required to unscrew a bonded nut and bolt assembly, including the initial torque required to break the bond, and the torque measured after turning the nut 180°.

Adhésifs — Détermination des couples fonctionnels sur des fixations filetées collées avec des adhésifs anaérobies

La présente Norme internationale prescrit une méthode d'essai pour des évaluations comparatives des effets de fixation d'adhésifs anaérobies utilisés sur des assemblages filetés. La méthode peut également être utilisée pour d'autres types d'adhésifs, si elle est considérée comme adaptée.

General Information

• Status: Published
• Publication Date: 11-Aug-1993
• ICS: 83.180 - Adhesives
• Technical Committee: ISO/TC 61/SC 11 - Products
• Drafting Committee: ISO/TC 61/SC 11/WG 5 - Polymeric adhesives
• Current Stage: 9093 - International Standard confirmed
• Completion Date: 22-Sep-2021

Standards Content (Sample)

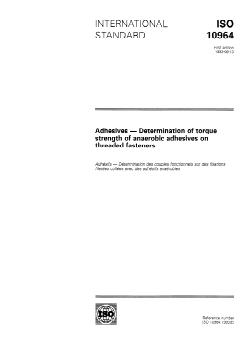

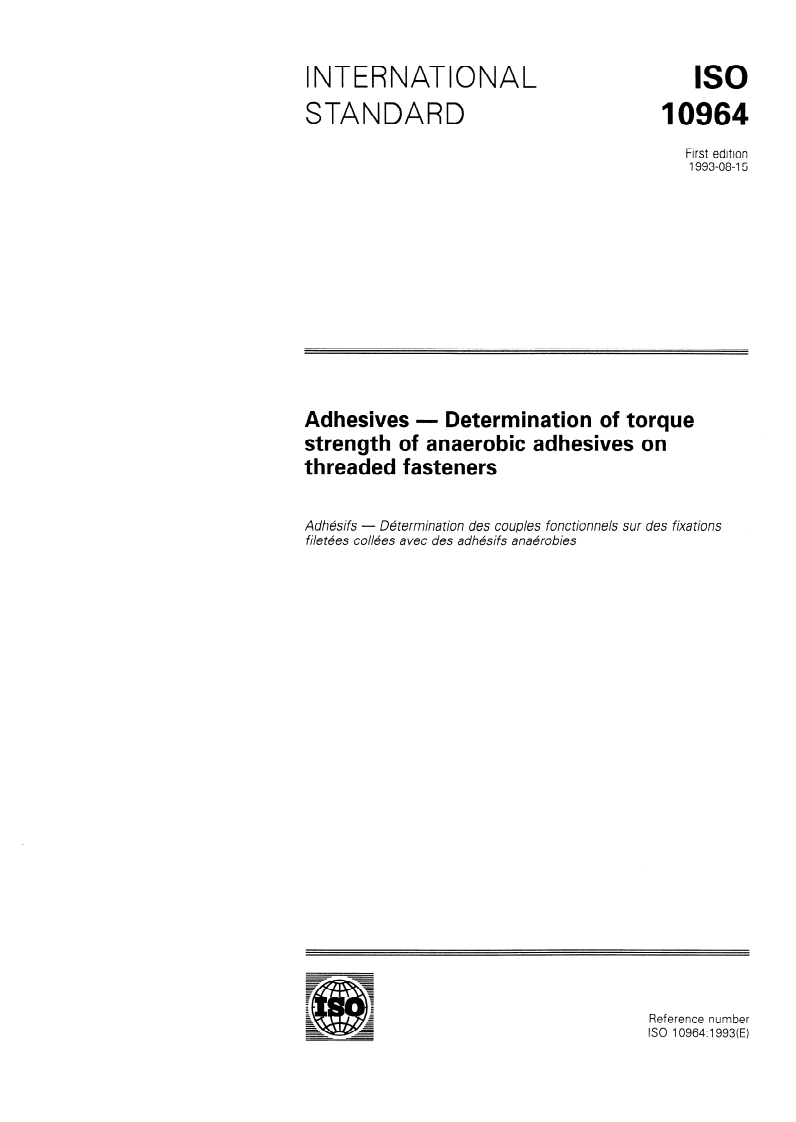

INTERNATIONAL IS0
STANDARD
10964
First edition
1993-08-I 5
Adhesives - Determination of torque
strength of anaerobic adhesives on
threaded fasteners
Adhksifs - D&termination des couples fonctionnels SW des fixations
filetkes co&es avec des adh&ifs anakrobies
Reference number
IS0 109643 993(E)

---------------------- Page: 1 ----------------------

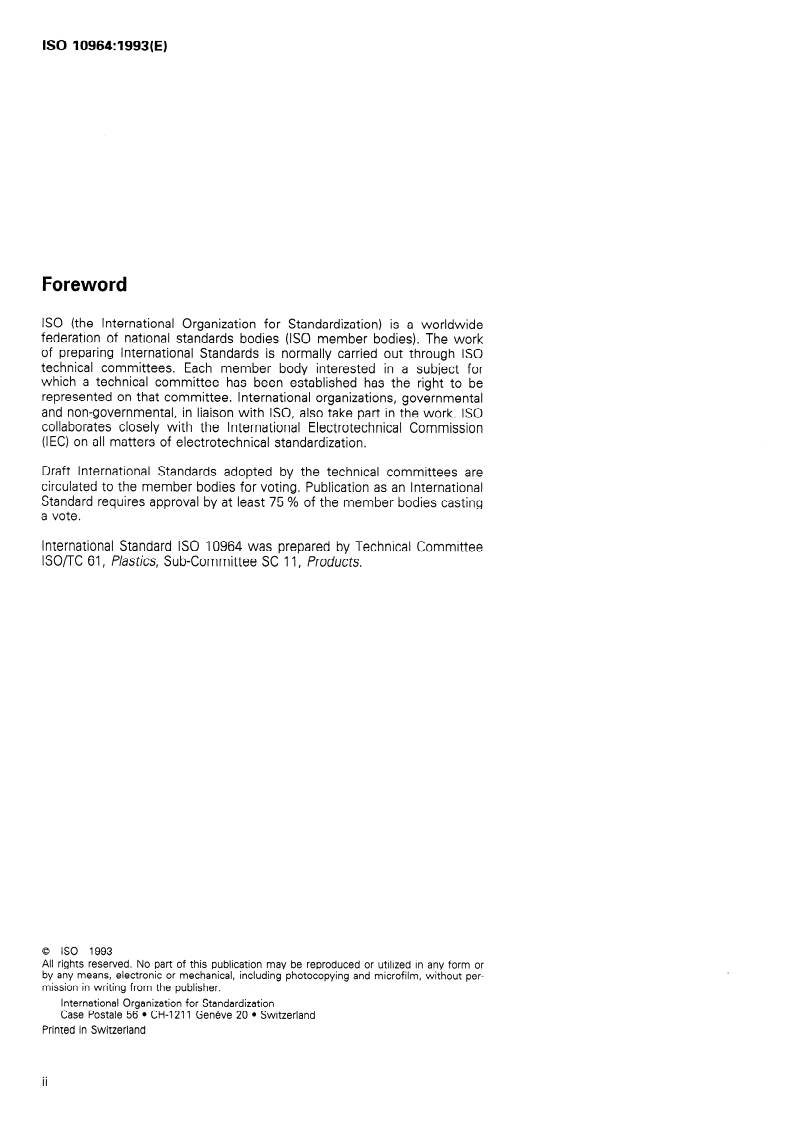

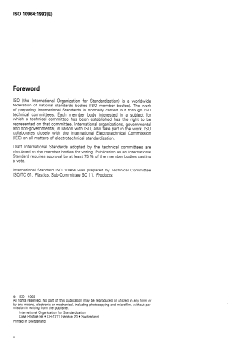

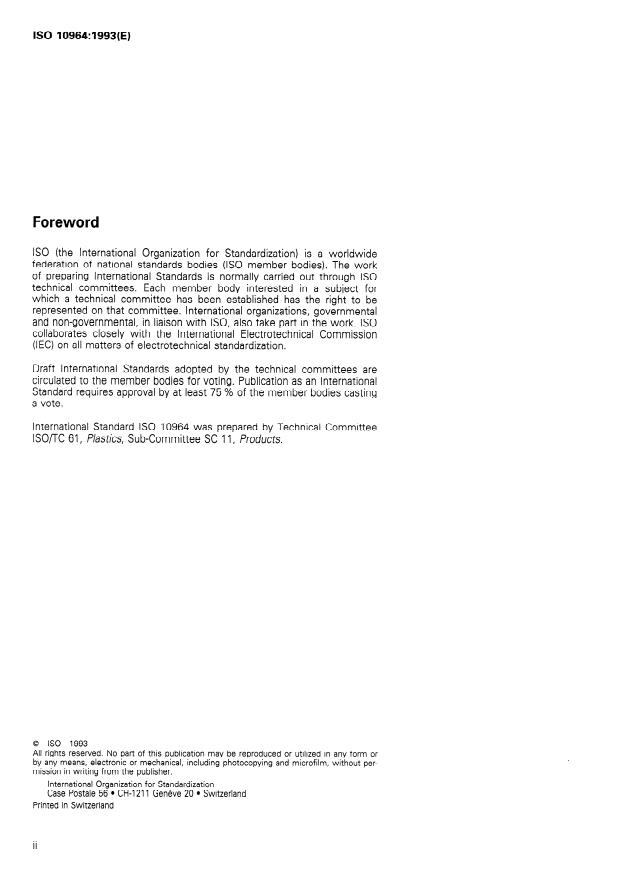

IS0 10964:1993(E)
Foreword
IS0 (the International Organization for Standardization) is a worldwide
federation of national standards bodies (IS0 member bodies). The work
of preparing International Standards is normally carried out through IS0
technical committees. Each member body interested in a subject for
which a technical committee has been established has the right to be
represented on that committee. International organizations, governmental
and non-governmental, in liaison with ISO, also take part in the work. IS0
collaborates closely with the International Electrotechnical Commission
(I EC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting
a vote.
International Standard IS0 10964 was prepared by Technical Committee
ISOnC 61, Plastics, Sub-Committee SC 11, Products.
0 IS0 1993
All rights reserved. No part of this publication may be reproduced or utilized in any form or
by any means, electronic or mechanical, including photocopying and microfilm, without per-
mission in writing from the publisher.
International Organization for Standardization
Case Postale 56 l CH-1211 Geneve 20 l Switzerland
Printed in Switzerland
ii

---------------------- Page: 2 ----------------------

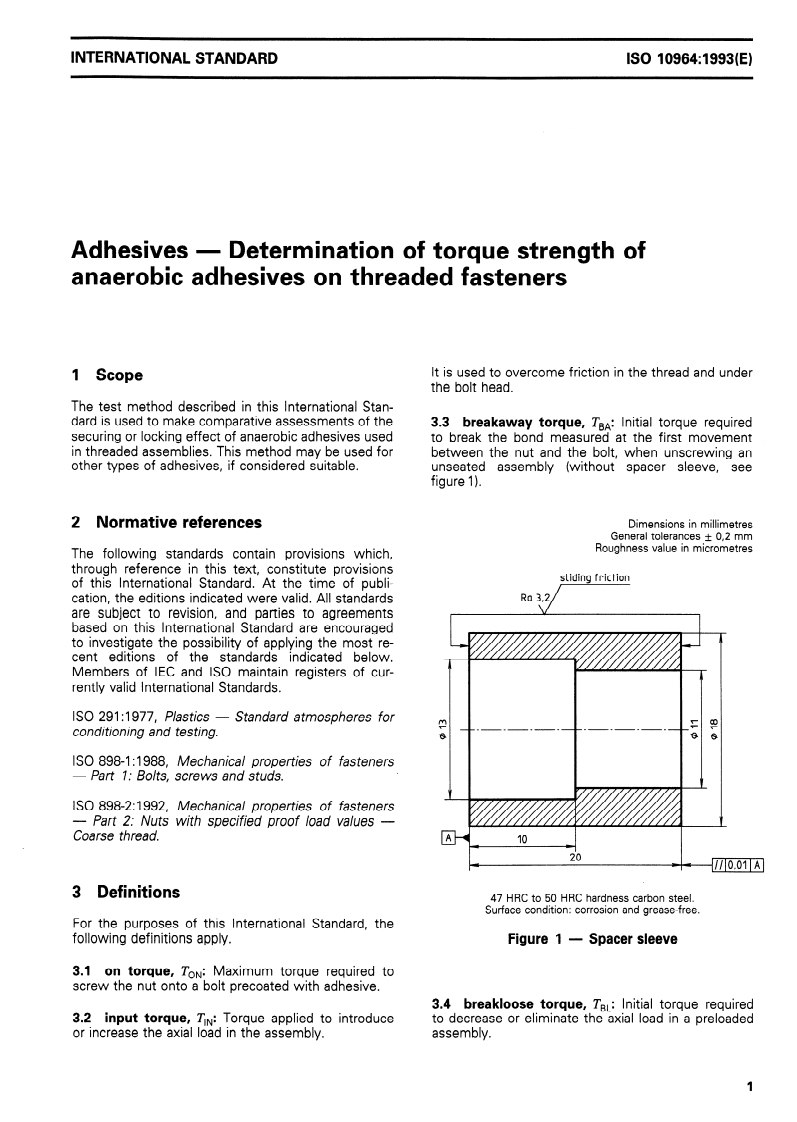

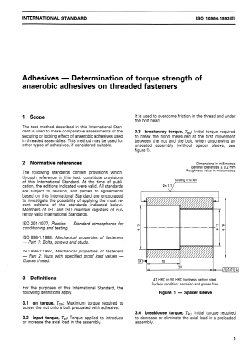

INTERNATIONAL STANDARD IS0 10964:1993(E)
Adhesives - Determination of torque strength of
anaerobic adhesives on threaded fasteners
It is used to overcome friction in the thread and under
1 Scope
the bolt head.
The test method described in this International Stan-
dard is used to make comparative assessments of the 3.3 breakaway torque, TBA: Initial torque required
securing or locking effect of anaerobic adhesives used to break the bond measured at the first movement
in threaded assemblies. This method may be used for between the nut and the bolt, when unscrewing an
other types of adhesives, if considered suitable. unseated assembly (without spacer sleeve, see
figure 1).
Dimensions in millimetres
2 Normative references
General tolerances f 0,2 mm
Roughness value in micrometres
The following standards contain provisions which,
through reference in this text, constitute provisions
sliding friction
of this International Standard. At the time of publi-
Ra X2/-
cation, the editions indicated were valid. All standards
are subject to revision, and parties to agreements
based on this International Standard are encouraged
to investigate the possibility of applying the most re-
cent editions of the standards indicated below.
Members of IEC and IS0 maintain registers of cur-
rently valid International Standards.
IS0 291 :I 977, Plastics - Standard atmospheres for
M
T
conditioning and testing.
8
IS0 898-l : 1988, Mechanical properties of fasteners
- Part 1: Bolts, screws and studs.
IS0 898-2: 1992, Mechanical properties of fasteners
- Part 2: Nuts with specified proof load values -
Coarse thread. A
10
I
20
a
-- [//IO,01 [ A]
3 Definitions
47 HRC to 50 HRC hardness carbon steel.
Surface condition : corrosion and grease-free.
For the purposes of this International Standard, the
Figure 1 - Spacer sleeve
following definitions apply.
3.1 on torque, TON: Maximum torque required to
screw the nut onto a bolt precoated with adhesive.
3.4 breakloose torque, TBL: Initial torque required
3.2 input torque, T,,,,: Torque applied to introduce to decrease or eliminate the axial load in a preloaded
or increase the axial load in the assembly. assembly.

---------------------- Page: 3 ----------------------
IS0 10964:1993(E)
3.5 prevailing torque, TP: Torque measured after
the initial breakage of the bond at a specified angle
of rotation of the nut. For testing against a specifi-
cation, the angle shall be 180”.
NOTES
1 A round-robin test program, recently performed, showed
there is no significant difference between prevailing torque
Nut clamping or
measured at 180” and prevailing torque determined as the
securing device
mean of the four torque readings determined at 90”, 180”,
270" and 360”.
Test specimen
2 For quality control or purposes other than testing the
Bolt clamping or
adhesive against a specification, other angles may be
securing device
agreed between the manufacturer and the purchaser of the
adhesive.
Mandrel
If prevailing torque is measured at an angle other than
180”, the angle shall be denoted by a subscript; i.e.
TssO. Otherwise, prevailing torque measured at 180”
shall be designated by TP.
Turning device
NOTE 3 The prevailing torque can be defined as 7&X
when not testing to a specification, Tmax being the maximum
torque measured within the first 360” rotation of the nut
after the initial breakage of the bond.

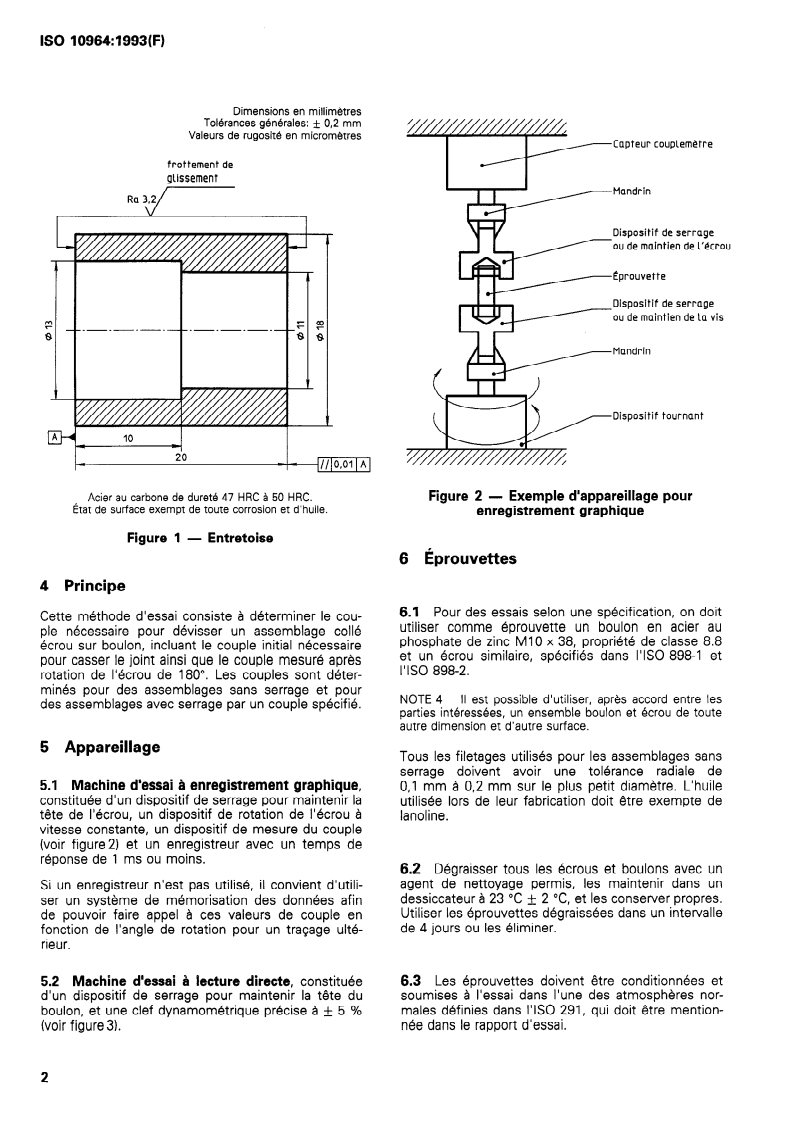

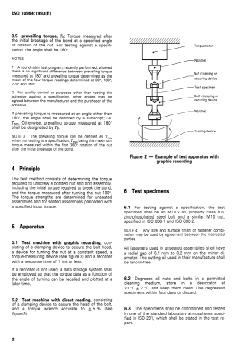

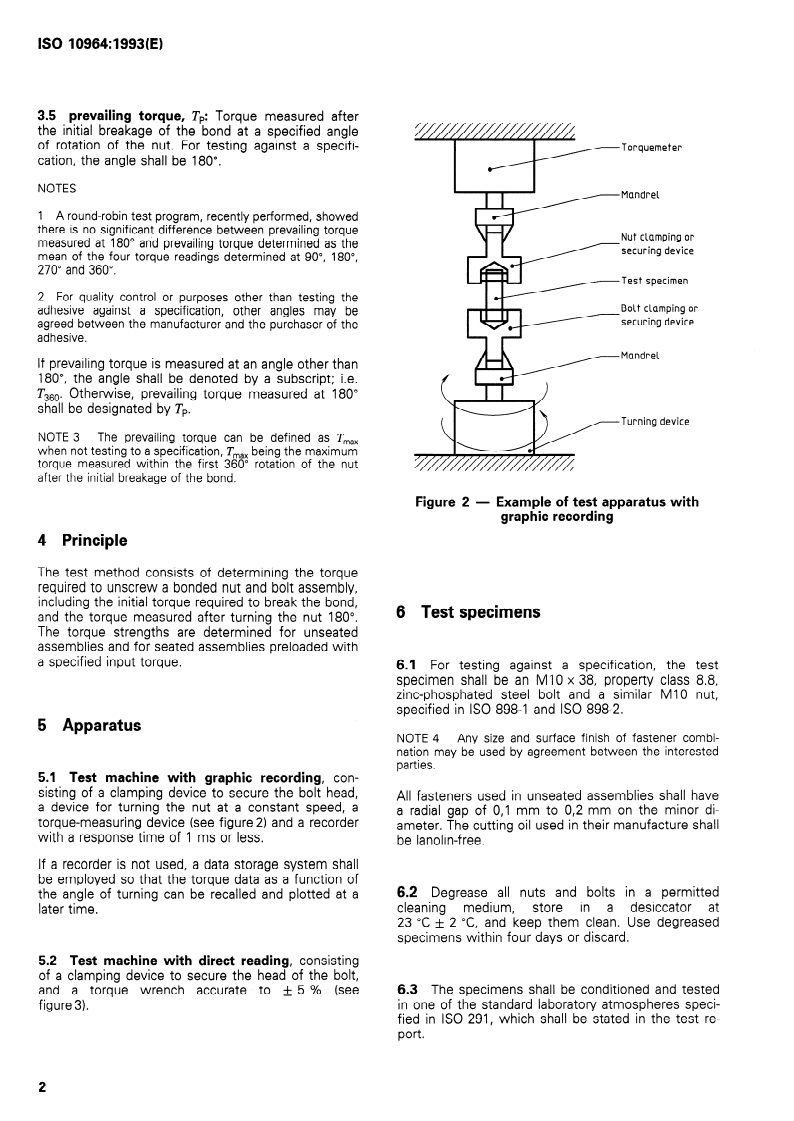

Figure 2 - Example of test apparatus with
graphic recording
4 Principle
The test method consists of determining the torque
required to unscrew a bonded nut and bolt assembly,
including the initial torque required to break the bond,
6 Test specimens
and the torque measured after turning the nut 180”.
The torque strengths are determined for unseated
assemblies and for seated assemblies preloaded with
a specified input torque.
6.1 For testing against a specification, the test
specimen shall be an Ml 0 x 38, property class 8.8,
zinc-phosphated steel bolt and a similar Ml0 nut,
specified in IS0 898-l and IS0 898-2.
5 Apparatus
NOTE 4 Any size and surface finish of fastener combi-
nation may be used by agreement between the interested
parties.
5.1 Test machine with graphic recording, con-
sisting of a clamping device to secure the bolt head,
All fasteners used in unseated assemblies shall have
a device for turning the nut at a constant speed, a
a radial gap of 0,l mm to 0,2 mm on the minor di-
torque-measuring device (see figure2) and a recorder
ameter. The cutting oil used in their manufacture shall
with a response time of 1 ms or less.
be lanolin-free.
If a recorder is not used, a data storage system shall
be employed so that the torque data as a function of
6.2 Degrease all nuts and bolts in a permitted
the angle of turning can be recalled and plotted at a
cleaning medium, store in a desiccator at
later time.
23 “C + 2 “C, and keep them clean. Use degreased
specimens within four days or discard.
5.2 Test machine with direct reading, consisting
of a clamping device to secure the head of the bolt,
and a torque wrench accurate to + 5 % (see 6.3 The specimens shall be conditioned and tested
in one of the standard laboratory atmospheres speci-
figure 3).
fied in IS0 291, which shall be stated in the test re-
port.

---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD IS0 10964:1993(E)
Adhesives - Determination of torque strength of
anaerobic adhesives on threaded fasteners
It is used to overcome friction in the thread and under
I Scope
the bolt head.
The test method described in this International Stan-
dard is used to make comparative assessments of the
3.3 breakaway torque, TBA: Initial torque required
securing or locking effect of anaerobic adhesives used
to break the bond measured at the first movement
in threaded assemblies. This method may be used for between the nut and the bolt, when unscrewing an
other types of adhesives, if considered suitable. unseated assembly (without spacer sleeve, see
figure I).
Dimensions in millimetres
2 Normative references
General tolerances k 0,2 mm
Roughness value in micrometres
The following standards contain provisions which,
through reference in this text, constitute provisions
slid ‘ng friction
of this International Standard. At the time of publi-
Ra 32
/
cation, the
...

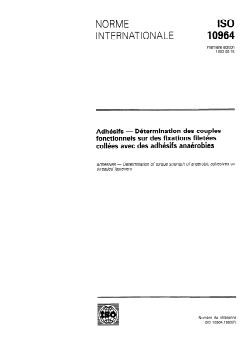

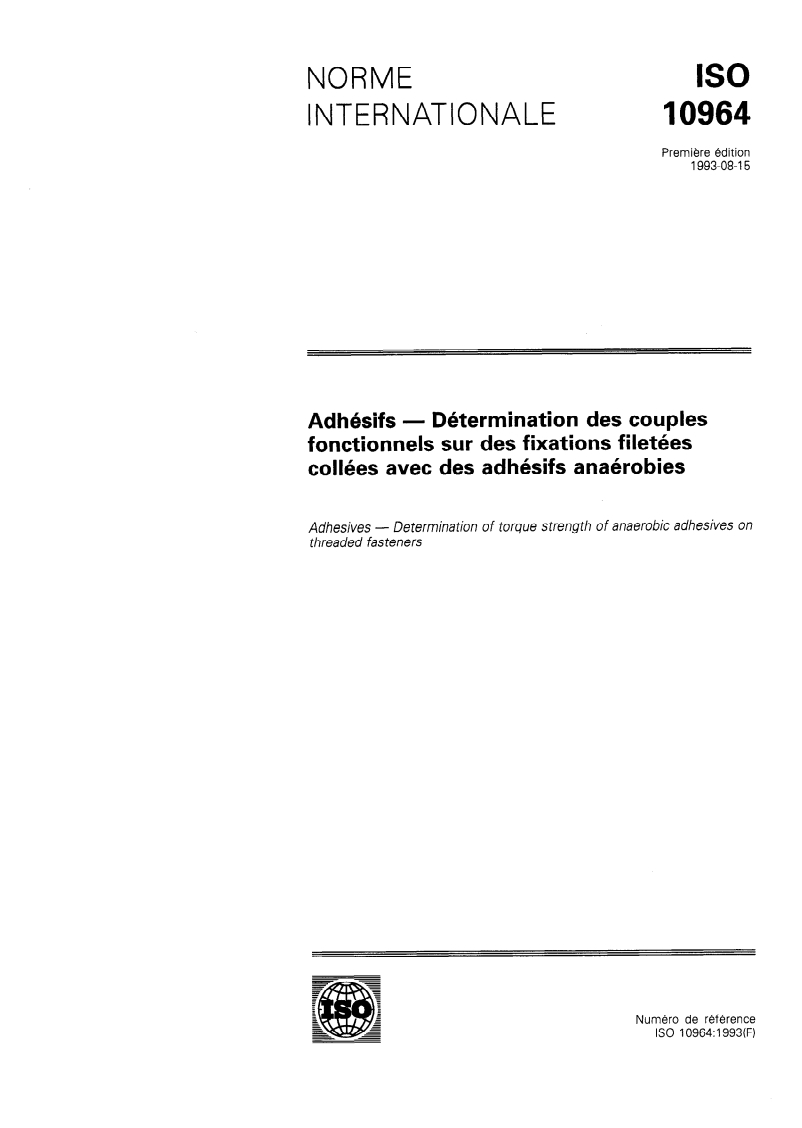

NORME ISO
INTERNATIONALE
10964
Première édition
1993-08-l 5
Adhésifs - Détermination des couples
fonctionnels sur des fixations filetées
collées avec des adhésifs anaérobies
on
Adhesives - Determination of torque strength of anaerobic adhesives
threaded fas teners
Numéro de référence
ISO 10964: 1993(F)

---------------------- Page: 1 ----------------------
ISO 10964:1993(F)

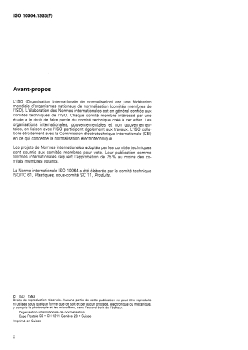

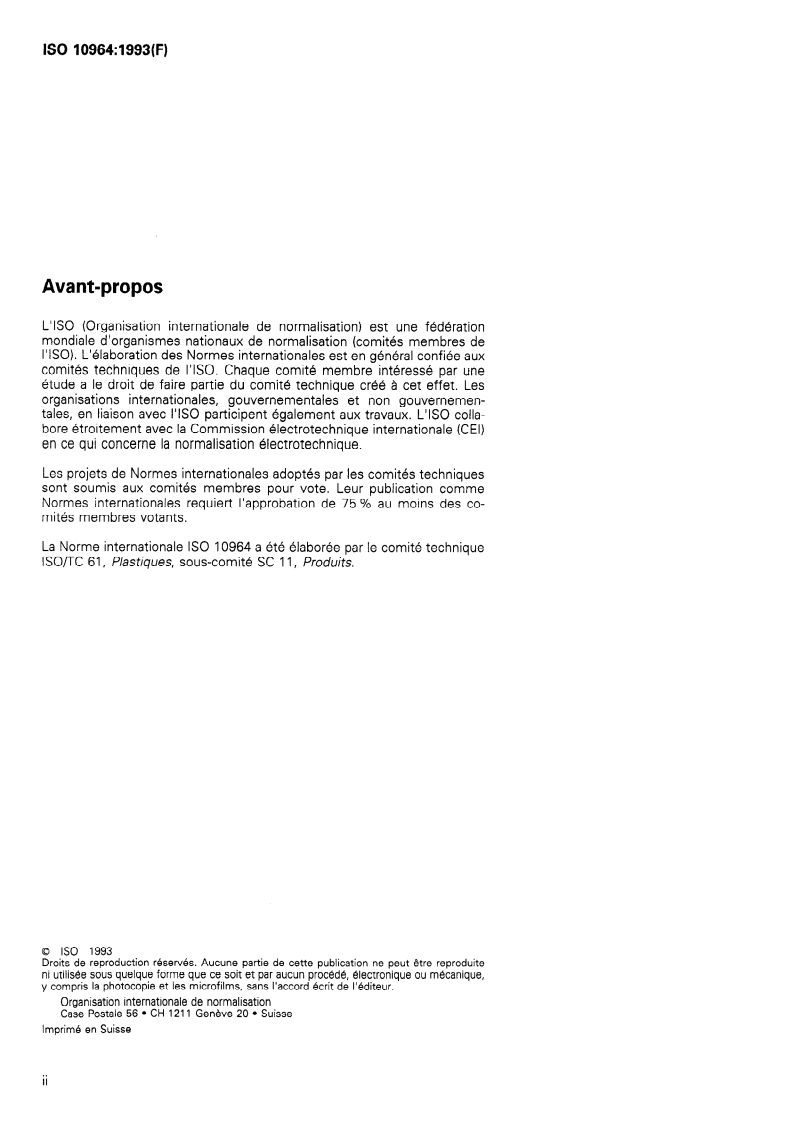

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec I’ISO participent également aux travaux. L’ISO colla-
bore étroitement avec la Commission électrotechnique internationale (CEI)
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des co-
mités membres votants.
La Norme internationale ISO 10964 a été élaborée par le comité technique
ISO/TC 61, Plastiques, sous-comité SC 11, Produits.
0 ISO 1993
Droits de reproduction réservés. Aucune partie de cette publication ne peut être reproduite
ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie et les microfilms, sans l’accord écrit de l’éditeur.
Organisation internationale de normalisation
Case Postale 56 l CH-l 211 Genève 20 l Suisse
Imprimé en Suisse
ii

---------------------- Page: 2 ----------------------

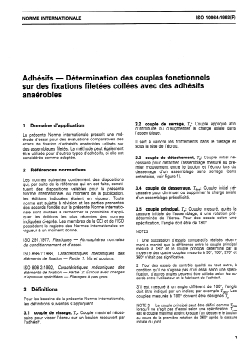

ISO 10964:1993(F)

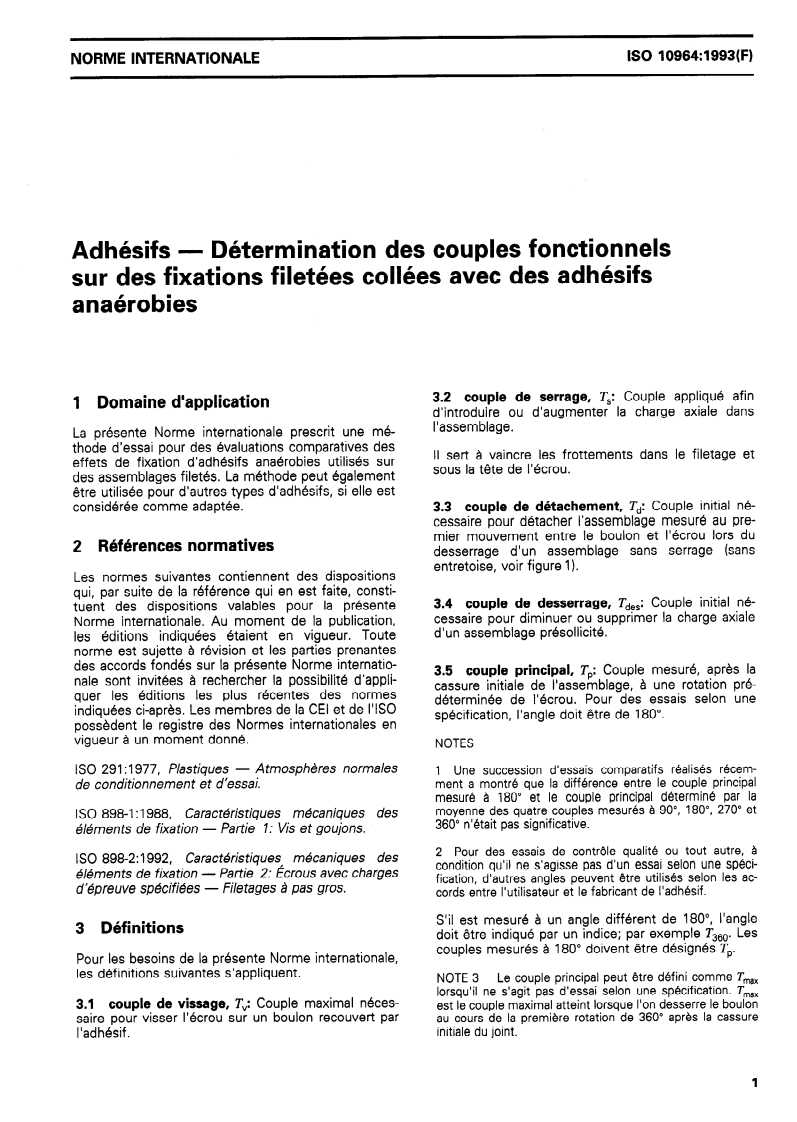

NORME INTERNATIONALE
Adhésifs - Détermination des couples fonctionnels
sur des fixations filetées collées avec des adhésifs
anaérobies
3.2 couple de serrage, T,: Couple applique afin
1 Domaine d’application
d’introduire ou d’augmenter la charge axiale dans
l’assemblage.
La présente Norme internationale prescrit une mé-
thode d’essai pour des évaluations comparatives des
II sert a vaincre les frottements dans le filetage et
effets de fixation d’adhésifs anaérobies utilises sur
sous la tête de I’ecrou.
des assemblages filet&. La methode peut également
être utilisée pour d’autres types d’adhésifs, si elle est
considéree comme adaptée. 3.3 couple de détachement, Q Couple initial né-
cessaire pour détacher l’assemblage mesuré au pre-
mier mouvement entre le boulon et l’écrou lors du
2 Références normatives
desserrage d’un assemblage sans serrage (sans
entretoise, voir figure 1).
Les normes suivantes contiennent des dispositions
qui, par suite de la reference qui en est faite, consti-
3.4 couple de desserrage, 7&: Couple initial né-
tuent des dispositions valables pour la présente
cessaire pour diminuer ou supprimer la charge axiale
Norme internationale. Au moment de la publication,
d’un assemblage présollicité.
les editions indiquées étaient en vigueur. Toute
norme est sujette à revision et les parties prenantes
des accords fondes sur la présente Norme internatio-
3.5 couple principal, TP: Couple mesure, après la
nale sont invitees à rechercher la possibilité d’appli-
cassure initiale de l’assemblage, à une rotation pré-
quer les éditions les plus récentes des normes
déterminee de l’écrou. Pour des essais selon une
indiquées ci-aprés. Les membres de la CEI et de I’ISO
spécification, l’angle doit être de 180”.
possèdent le registre des Normes internationales en
vigueur à un moment donne.
NOTES
ISO 291:1977, Plastiques - Atmosphères normales
1 Une succession d’essais comparatifs réalisés récem-
de conditionnement et d’essai. ment a montré que la différence entre le couple principal
mesure a 180” et le couple principal déterminé par la
moyenne des quatre couples mesures à 90”, 180”, 270” et
I SO 898-l: 1988, Caractéristiques mécaniques des
360” n’était pas significative.
éléments de fixation - Partie 1: Vis et goujons.
2 Pour des essais de contrble qualité ou tout autre, a
ISO 898-2: 1992, Caractéristiques mécaniques des
condition qu’il ne s’agisse pas d’un essai selon une spéci-
- Partie 2: Écrous avec charges
Mmen ts de fixation
fication, d’autres angles peuvent être utilises selon les ac-
- Filetages à pas gros.
d’épreuve spécifiées
cords entre l’utilisateur et le fabricant de l’adhésif.
S’il est mesure à un angle different de 180”, l’angle
3 Définitions
doit être indiqué par un indice; par exemple 7&,. Les
couples mesures à 180” doivent être désignés TP.
Pour les besoins de la présente Norme internationale,
les definitions suivantes s’appliquent.
NOTE 3 Le couple principal peut être défini comme TmaX
lorsqu’il ne s’agit pas d’essai selon une spécification. TmaX
3.1 couple de vissage, T,: Couple maximal neces-
est le couple maximal atteint lorsque l’on desserre le boulon
saire pour visser l’ecrou sur un boulon recouvert par
au cours de la Premiere rotation de 360” aprés la cassure
l’adhésif. initiale du joint.

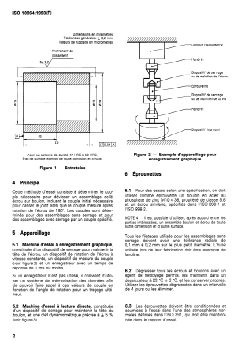

---------------------- Page: 3 ----------------------
Dimensions en millimétres
Tolérances générales: j, 02 mm
Valeurs de rugosité en micromètres
‘yy-Capte”r coupkmètre
frottement de
glissement
Mandrin
Ra 3,2/
Dispositif de serrage
ou de maintien de l’ecrou
Éprouvette
Dispositif de serrage
ou de maintien de La vis
Mandrin
Dispositif tournant
20
6
-- l//lO,Ol 1 Al
Acier au carbone de dureté 47 HRC à 50 HRC. Figure 2 - Exemple d’appareillage pour
État de surface exempt de toute corrosion et d’huile.
enregistrement graphique
Figure 1 - Entretoise
6 Éprouvettes
4 Principe
6.1 Pour des essais selon une spécification, on doit
Cette méthode d’essai consiste a déterminer le cou-
utiliser comme éprouvette un boulon en acier au
ple nécessaire pour dévisser un assemblage collé
phosphate de zinc Ml0 x 38, propriété de classe 8.8
écrou sur boulon, incluant le couple initial nécessaire
et un écrou similaire, spécifiés d
...
