Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 10888
First edition
1999-11-15
Keyless type three-jaw drill chucks —
Specification
Mandrins de perceuse trois mors sans clé — Spécifications
A
Reference number
ISO 10888:1999(E)

---------------------- Page: 1 ----------------------
ISO 10888:1999(E)

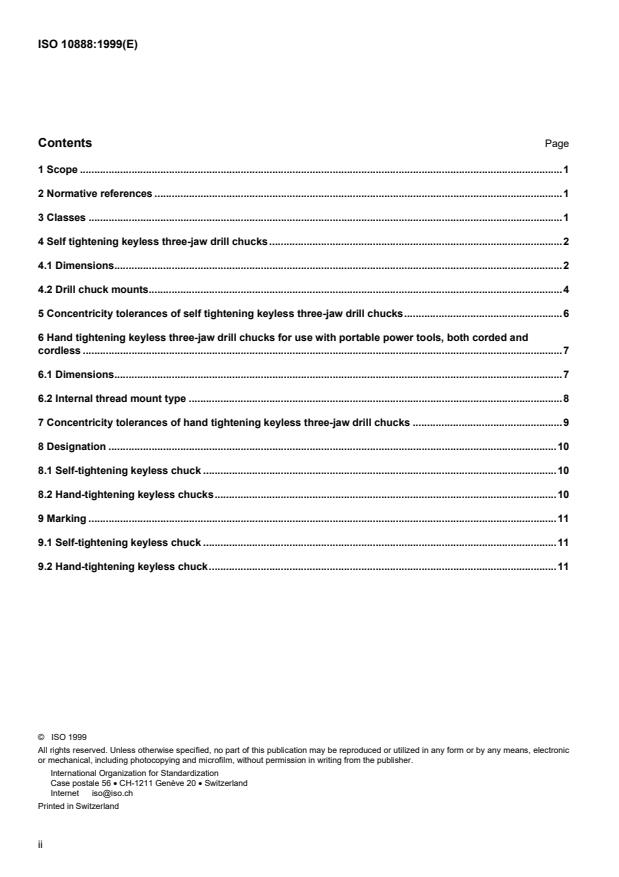

Contents Page
1 Scope .1
2 Normative references .1
3 Classes .1
4 Self tightening keyless three-jaw drill chucks.2
4.1 Dimensions.2
4.2 Drill chuck mounts.4
5 Concentricity tolerances of self tightening keyless three-jaw drill chucks.6
6 Hand tightening keyless three-jaw drill chucks for use with portable power tools, both corded and
cordless .7
6.1 Dimensions.7
6.2 Internal thread mount type .8
7 Concentricity tolerances of hand tightening keyless three-jaw drill chucks .9
8 Designation .10
8.1 Self-tightening keyless chuck .10
8.2 Hand-tightening keyless chucks.10
9 Marking .11
9.1 Self-tightening keyless chuck .11
9.2 Hand-tightening keyless chuck.11
©  ISO 1999
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means, electronic
or mechanical, including photocopying and microfilm, without permission in writing from the publisher.
International Organization for Standardization
Case postale 56 • CH-1211 Genève 20 • Switzerland
Internet iso@iso.ch
Printed in Switzerland
ii

---------------------- Page: 2 ----------------------
© ISO
ISO 10888:1999(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies (ISO
member bodies). The work of preparing International Standards is normally carried out through ISO technical
committees. Each member body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, governmental and non-governmental, in
liaison with ISO, also take part in the work. ISO collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 3.
Draft International Standards adopted by the technical committees are circulated to the member bodies for voting.
Publication as an International Standard requires approval by at least 75 % of the member bodies casting a vote.
International Standard ISO 10888 was prepared by Technical committee ISO/TC 29, Small tools.
iii

---------------------- Page: 3 ----------------------
INTERNATIONAL STANDARD  © ISO ISO 10888:1999(E)
Keyless type three-jaw drill chucks — Specification
1 Scope
This International Standard specifies the dimensional characteristics and concentricity tolerance requirements for
three-jaw keyless type, self-tightening drill chucks with taper bore or internal thread mounts. It also applies to three-
jaw keyless type, hand tightening drill chucks with internal thread mounts.
Three classes of chucks are specified, namely:
 Heavy (H)
 Medium (M)
 Light (L)
for use in various fields of activity.
2 Normative references
The following normative documents contain provisions which, through reference in this text, constitute provisions of
this International Standard. For dated references, subsequent amendments to, or revisions of, any of these
publications do not apply. However, parties to agreements based on this International Standard are encouraged to
investigate the possibility of applying the most recent editions of the normative documents indicated below. For
undated references, the latest edition of normative document referred to applies. Members of ISO and IEC maintain
registers of currently valid International Standards.
ISO 239:1999, Drill chuck tapers.
ISO 263:1973, ISO inch screw threads — General plan and selection for screws, bolts and nuts — Diameter range
0.06 to 6in.
ISO 725:1978, ISO inch screw threads — Basic dimensions.
ISO 5864:1978, ISO inch screw threads — Allowances and tolerances.
3 Classes
For the purposes of this International Standard the following classes of use are defined:
Class Type Use
H Heavy duty chucks for use on machine tools and heavy duty portable machines
M Medium duty chucks primarily for use on light industrial and portable tools
L Light duty chucks for use on light industrial and the do-it-yourself (D.I.Y.)
range of tools, corded or cordless
1

---------------------- Page: 4 ----------------------
© ISO
ISO 10888:1999(E)
4 Self tightening keyless three-jaw drill chucks
4.1 Dimensions
4.1.1 Taper mount type
See Figure 1 and Table 1.
Figure 1 — Three jaw drill chuck — Taper mount type
Table 1 — Three jaw drill chucks — Taper mount type — Overall dimensions
Dimensions in millimetres
Class 3H 4H 5H 6,5H 8H 10H 13H 16H
Capacity 0,2/3 0,5/4 0,5/5 0,5/6.5 0,5/8 0,5/10 1/13 3/16
(from/to)
Heavy
(H)
a
l max.
50 62 63 72 80 103 110 115
max.
d 25 30 32 35 38 42,9 54 56
Class — — — 6,5M 8M 10M 13M 16M
Capacity — — — 0,5/6,5 0,5/8 1/10 1/13 3/16
(from/to)
Medium
(M)
a
l max.
— — — 72 80 103 110 115
d max.
— — — 35 38 42,9 42,9 54
a
l max.: Chucks with closed jaws.
2

---------------------- Page: 5 ----------------------
© ISO
ISO 10888:1999(E)
4.1.2 Internal thread mount type
See Figure 2 and Table 2.
Figure 2 — Three jaw drill chuck — Internal thread mount type
Table 2 — Three jaw drill chucks — Internal thread mount type — Overall dimensions
Dimensions in millimetres
Class 6,5M 8M 10M 13M 16M
Capacity 0,5/6,5 0,5/8 1/10 1/13 3/16
(from/to)
Medium
(M)
l max. 72 74 103 110 115
d max. 35 35 42,9 42,9 54
Class — 8L 10L 13L —
Capacity — 1/8 1,5/10 1,5/13 —
(from/to)
Light
(L)
a
l max.
— 72 78 97 —
d max.
— 35 36 42,9 —
...

NORME ISO
INTERNATIONALE 10888
Première édition
1999-11-15
Mandrins de perceuse trois mors sans
clé — Spécifications
Keyless type three-jaw drill chucks — Specification
A
Numéro de référence
ISO 10888:1999(F)

---------------------- Page: 1 ----------------------
ISO 10888:1999(F)

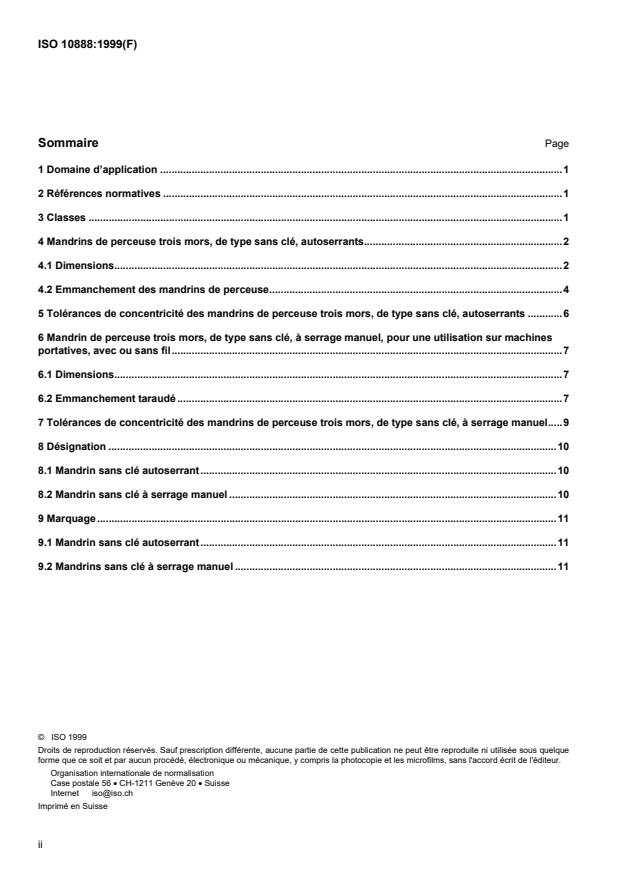

Sommaire Page
1 Domaine d’application .1
2 Références normatives .1
3 Classes .1
4 Mandrins de perceuse trois mors, de type sans clé, autoserrants.2
4.1 Dimensions.2
4.2 Emmanchement des mandrins de perceuse.4
5 Tolérances de concentricité des mandrins de perceuse trois mors, de type sans clé, autoserrants .6
6 Mandrin de perceuse trois mors, de type sans clé, à serrage manuel, pour une utilisation sur machines
portatives, avec ou sans fil.7
6.1 Dimensions.7
6.2 Emmanchement taraudé .7
7 Tolérances de concentricité des mandrins de perceuse trois mors, de type sans clé, à serrage manuel.9
8 Désignation .10
8.1 Mandrin sans clé autoserrant.10
8.2 Mandrin sans clé à serrage manuel .10
9 Marquage.11
9.1 Mandrin sans clé autoserrant.11
9.2 Mandrins sans clé à serrage manuel .11
©  ISO 1999
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque
forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l'éditeur.
Organisation internationale de normalisation
Case postale 56 • CH-1211 Genève 20 • Suisse
Internet iso@iso.ch
Imprimé en Suisse
ii

---------------------- Page: 2 ----------------------
© ISO
ISO 10888:1999(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée aux
comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec l'ISO, participent également aux travaux. L'ISO collabore étroitement avec la Commission
électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI, Partie 3.
Les projets de Normes internationales adoptés par les comités techniques sont soumis aux comités membres pour
vote. Leur publication comme Normes internationales requiert l'approbation de 75 % au moins des comités
membres votants.
La Norme internationale ISO 10888 a été élaborée par le comité technique ISO/TC 29, Petit outillage.
iii

---------------------- Page: 3 ----------------------
NORME INTERNATIONALE  © ISO ISO 10888:1999(F)
Mandrins de perceuse trois mors sans clé — Spécifications
1 Domaine d’application
La présente Norme internationale spécifie les caractéristiques dimensionnelles et les tolérances de concentricité
des mandrins de perceuse trois mors sans clé, autoserrants, à emmanchement conique ou taraudé. Elle s'applique
également aux mandrins de perceuse trois mors, à serrage manuel à emmanchement taraudé.
Elle spécifie également trois classes de mandrins de perceuse, à savoir:
 Lourd (H),
 Médium (M),
 léger (L)
pour une utilisation dans différents domaines d'activité.
2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence qui y est faite,
constituent des dispositions valables pour la présente Norme internationale. Pour les références datées, les
amendements ultérieurs ou les révisions de ces publications ne s'appliquent pas. Toutefois, les parties prenantes
aux accords fondés sur la présente Norme internationale sont invitées à rechercher la possibilité d'appliquer les
éditions les plus récentes des documents normatifs indiqués ci-après. Pour les références non datées, la dernière
édition du document normatif en référence s'applique. Les membres de l'ISO et de la CEI possèdent le registre des
Normes internationales en vigueur.
ISO 239:1999, Cônes d'emmanchement pour mandrins de perceuse.
ISO 263:1973, Filetages ISO en inches — Vue d'ensemble et sélection pour boulonnerie — Diamètres de 0,06 à
6 in.
ISO 725:1978, Filetages ISO en inches — Dimensions de base.
ISO 5864:1993, Filetages ISO en inches — Jeux et tolérances.
3 Classes
Pour les besoins de la présente Norme internationale, les classes d'utilisation suivantes sont définies:
Classe Type Utilisation
H mandrin lourd utilisé sur machines-outils fixes industrielles et machines
portatives haut de gamme
M mandrin médium essentiellement utilisé sur machines industrielles légères
et portatives
L mandrin léger utilisé sur machines industrielles légères et portatives et sur
machines grand public, avec ou sans fil
1

---------------------- Page: 4 ----------------------
© ISO
ISO 10888:1999(F)
4 Mandrins de perceuse trois mors, de type sans clé, autoserrants
4.1 Dimensions
4.1.1 Type à emmanchement conique
Voir Figure 1 et Tableau 1.
Figure 1 — Mandrin de perceuse trois mors — Type à emmanchement conique
Tableau 1 — Mandrin de perceuse trois mors — Type à emmanchement conique —
Dimensions générales
Dimensions en millimètres
3H 4H 5H 6,5H 8H 10H 13H 16H
Classe
Capacité
(de/à) 0,2/3 0,5/4 0,5/5 0,5/6,5 0,5/8 0,5/10 1/13 3/16
Lourd
(H)
a
l max.
50 62 63 72 80 103 110 115
d max.
25 30 32 35 38 42,9 54 56
Classe — — — 6,5M 8M 10M 13M 16M
Capacité
(de/à) — — — 0,5/6,5 0,5/8 1/10 1/13 3/16
Médium
(M)
a
l max.
— — — 72 80 103 110 115
d max.
— — — 35 38 42,9 42,9 54
a
l max.: mandrins avec mors serrés.
2

---------------------- Page: 5 ----------------------
© ISO
ISO 10888:1999(F)
4.1.2 Type à emmanchement taraudé
Voir Figure 2 et Tableau 2.
Figure 2 — Mandrin de perceuse trois mors — Type à emmanchement taraudé
Tableau 2 — Mandrin de perceuse trois mors —
Type à emmanchement taraudé — Dimensions générales
Dimensions en millimètres
6,5M 8M 10M 13M 16M
Classe
Capacité
(de/à) 0,5/6,5 0,5/8 1/10 1/13 3/16
Médium
(M)
a
l max.
72 74 103 110 115
d max.
35 35 42,9 42,9 54
— 8L 10L 13L —
Classe
Capacité
(de/à) — 1/8 1,5/10 1,5/13 —
Léger
(L)
a
l max.
— 72 78 97 —
d max.
— 35 36 42,9 —
a
l max.: mandrins avec mors serrés.
3

---------------------- Page: 6 ----------------------
© ISO
ISO 10888:1999(F)
4.2 Emmanchement des mandrins de perceuse
4.2.1 Type à emm
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
