IEC 60050-131 ®
Edition 2.0 2013-08
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
AMENDMENT 2
AMENDEMENT 2
International Electrotechnical Vocabulary
Part 131: Circuit theory
Vocabulaire Electrotechnique International
Partie 131: Théorie des circuits
IEC 60050-131:2002/A2:2013

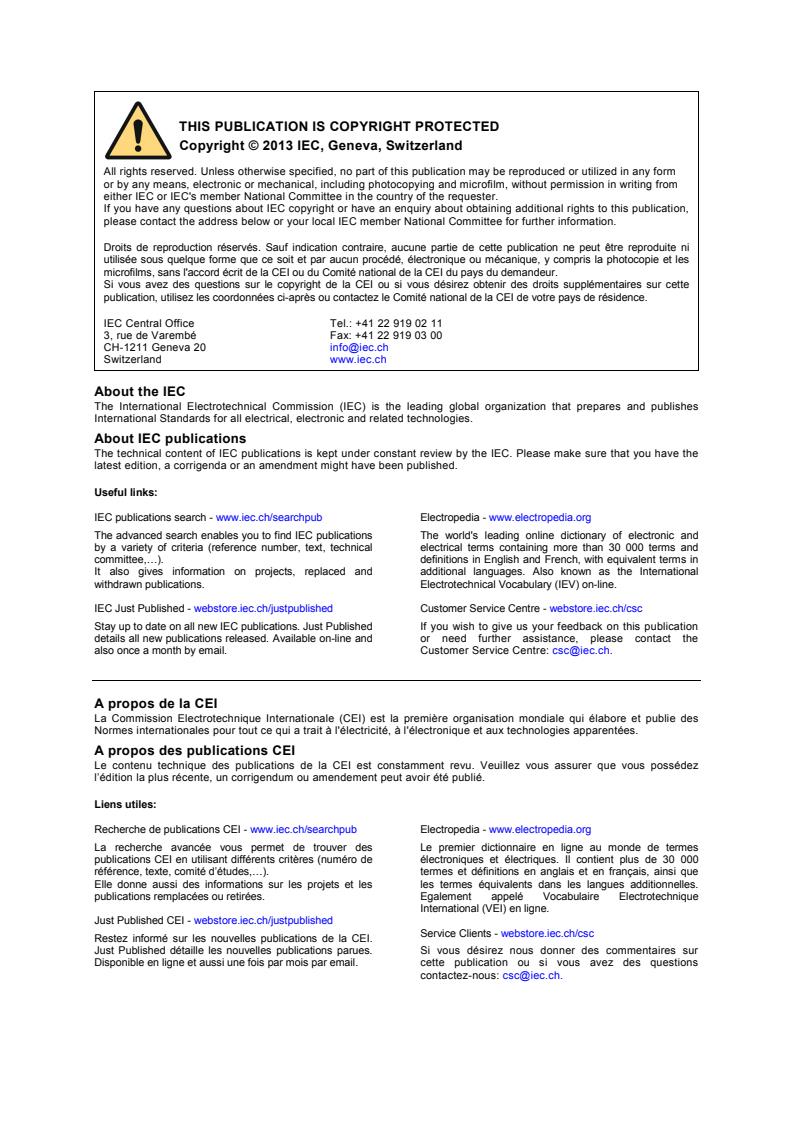

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form
or by any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from
either IEC or IEC's member National Committee in the country of the requester.
If you have any questions about IEC copyright or have an enquiry about obtaining additional rights to this publication,
please contact the address below or your local IEC member National Committee for further information.
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni
utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les
microfilms, sans l'accord écrit de la CEI ou du Comité national de la CEI du pays du demandeur.
Si vous avez des questions sur le copyright de la CEI ou si vous désirez obtenir des droits supplémentaires sur cette
publication, utilisez les coordonnées ci-après ou contactez le Comité national de la CEI de votre pays de résidence.
IEC Central Office Tel.: +41 22 919 02 11
3, rue de Varembé Fax: +41 22 919 03 00
CH-1211 Geneva 20 info@iec.ch
Switzerland www.iec.ch
About the IEC
The International Electrotechnical Commission (IEC) is the leading global organization that prepares and publishes
International Standards for all electrical, electronic and related technologies.
About IEC publications
The technical content of IEC publications is kept under constant review by the IEC. Please make sure that you have the
latest edition, a corrigenda or an amendment might have been published.
Useful links:
IEC publications search - www.iec.ch/searchpub Electropedia - www.electropedia.org
The advanced search enables you to find IEC publications The world's leading online dictionary of electronic and
by a variety of criteria (reference number, text, technical electrical terms containing more than 30 000 terms and
committee,…). definitions in English and French, with equivalent terms in
It also gives information on projects, replaced and additional languages. Also known as the International
withdrawn publications. Electrotechnical Vocabulary (IEV) on-line.
IEC Just Published - webstore.iec.ch/justpublished Customer Service Centre - webstore.iec.ch/csc
Stay up to date on all new IEC publications. Just Published If you wish to give us your feedback on this publication
details all new publications released. Available on-line and or need further assistance, please contact the
also once a month by email. Customer Service Centre: csc@iec.ch.
A propos de la CEI
La Commission Electrotechnique Internationale (CEI) est la première organisation mondiale qui élabore et publie des
Normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.
A propos des publications CEI
Le contenu technique des publications de la CEI est constamment revu. Veuillez vous assurer que vous possédez
l’édition la plus récente, un corrigendum ou amendement peut avoir été publié.
Liens utiles:
Recherche de publications CEI - www.iec.ch/searchpub Electropedia - www.electropedia.org
La recherche avancée vous permet de trouver des Le premier dictionnaire en ligne au monde de termes
publications CEI en utilisant différents critères (numéro de électroniques et électriques. Il contient plus de 30 000
référence, texte, comité d’études,…). termes et définitions en anglais et en français, ainsi que
Elle donne aussi des informations sur les projets et les les termes équivalents dans les langues additionnelles.
publications remplacées ou retirées. Egalement appelé Vocabulaire Electrotechnique
International (VEI) en ligne.
Just Published CEI - webstore.iec.ch/justpublished
Service Clients - webstore.iec.ch/csc
Restez informé sur les nouvelles publications de la CEI.
Just Published détaille les nouvelles publications parues. Si vous désirez nous donner des commentaires sur
Disponible en ligne et aussi une fois par mois par email. cette publication ou si vous avez des questions
contactez-nous: csc@iec.ch.
IEC 60050-131 ®
Edition 2.0 2013-08
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
AMENDMENT 2
AMENDEMENT 2
International Electrotechnical Vocabulary
Part 131: Circuit theory
Vocabulaire Electrotechnique International
Partie 131: Théorie des circuits
INTERNATIONAL
ELECTROTECHNICAL
COMMISSION
COMMISSION
ELECTROTECHNIQUE
PRICE CODE
INTERNATIONALE
CODE PRIX Q
ICS 01.040.17; 17.220.01; 29.020 ISBN 978-2-8322-1052-9

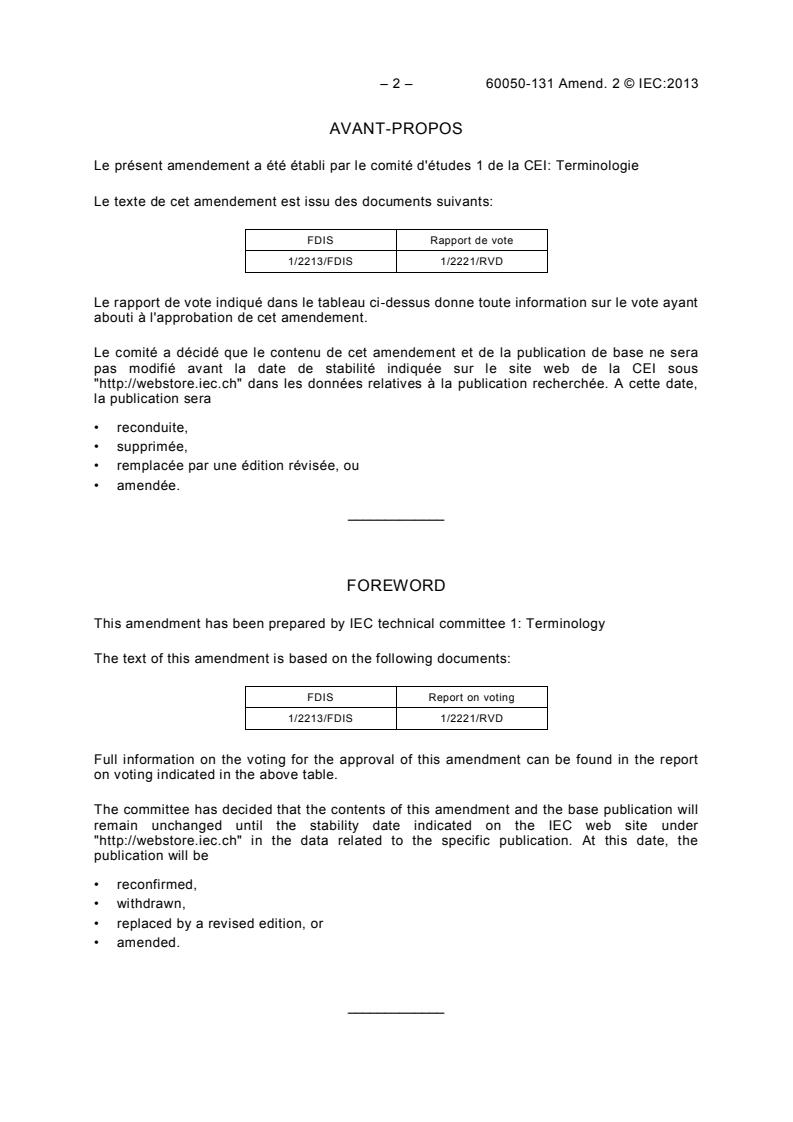

– 2 – 60050-131 Amend. 2 © IEC:2013
AVANT-PROPOS
Le présent amendement a été établi par le comité d'études 1 de la CEI: Terminologie
Le texte de cet amendement est issu des documents suivants:
FDIS Rapport de vote
1/2213/FDIS 1/2221/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cet amendement.
Le comité a décidé que le contenu de cet amendement et de la publication de base ne sera
pas modifié avant la date de stabilité indiquée sur le site web de la CEI sous
"http://webstore.iec.ch" dans les données relatives à la publication recherchée. A cette date,
la publication sera
reconduite,
supprimée,
remplacée par une édition révisée, ou
amendée.
_____________
FOREWORD
This amendment has been prepared by IEC technical committee 1: Terminology
The text of this amendment is based on the following documents:
FDIS Report on voting
1/2213/FDIS 1/2221/RVD
Full information on the voting for the approval of this amendment can be found in the report
on voting indicated in the above table.
The committee has decided that the contents of this amendment and the base publication will
remain unchanged until the stability date indicated on the IEC web site under
"http://webstore.iec.ch" in the data related to the specific publication. At this date, the
publication will be
reconfirmed,
withdrawn,
replaced by a revised edition, or
amended.
_____________
60050-131 Amend. 2 © IEC:2013 – 3 –
Section 131-11 – Généralités
Section 131-11 – General
Remplacer les articles 131-11-26, 131-11-30, 131-11-39, 131-11-41 à 131-11-45 par les
suivants:
Replace the entries 131-11-26, 131-11-30, 131-11-39, 131-11-41 to 131-11-45 by the
following:
Pour l’article 131-11-44, ces changements remplacent ceux qui ont été effectués dans
l’Amendement 1:2008.
For entry 131-11-44, these changes supersede those made by Amendment 1:2008.
131-11-26
phaseur, m
représentation d'une grandeur intégrale sinusoïdale par une grandeur complexe dont
l'argument est égal à la phase à l'origine et le module est égal à la valeur efficace (103-02-03)
Note 1 à l’article: Pour une grandeur a(t)=A 2cos(wt+J ) le phaseur est AexpjJ . On utilise souvent le
0 0
phaseur de courant électrique I et le phaseur de tension électrique U.
Note 2 à l’article: La représentation semblable où le module est égal à l'amplitude est parfois aussi appelée
« phaseur ». Voir 103-07-14.
Note 3 à l’article: Un phaseur peut aussi être représenté graphiquement.
phasor
representation of a sinusoidal integral quantity by a complex quantity whose argument is
equal to the initial phase and whose modulus is equal to the root-mean-square value (103-02-
03)
Note 1 to entry: For a quantity a(t)=A 2cos(wt+J ) the phasor is Aexp jJ . Electric current phasor I and
0 0
voltage phasor U are often used.
Note 2 to entry: The similar representation with the modulus equal to the amplitude is sometimes also called
"phasor". See 103-07-14.
Note 3 to entry: A phasor can also be represented graphically.
ar ﮫﺟﻮﻠﻟ ﺔﻟﺎﻌﻔﻟا ﺔﺒﻛﺮﻤﻟا ﺔﻤﯿﻘﻟا
de Zeiger, m
es fasor
it fasore
ja フェーザ
pl fazor
pt fasor
zh 相量
– 4 – 60050-131 Amend. 2 © IEC:2013
131-11-30
p
puissance instantanée, f
pour un bipôle, élémentaire ou non, de bornes A et B, produit de la tension électrique u
AB
entre les bornes et du courant électrique i dans le bipôle
p=u ×i
AB
où u est l'intégrale curviligne du champ électrique de A à B et où le courant dans le bipôle
AB
est positif si le sens du courant électrique est de A vers B et négatif si son sens est de B vers
A
Note 1 à l’article: Le sens du courant électrique est celui défini en 131-11-29.
Note 2 à l’article: En théorie des circuits, le champ électrique est généralement irrotationnel et par conséquent
u =v -v , où v et v sont respectivement les potentiels électriques aux bornes A et B.
AB A B A B
Note 3 à l’article: L’unité SI cohérente de puissance instantanée est le watt, W.
instantaneous power
for a two-terminal element or a two-terminal circuit with terminals A and B, product of the
voltage u between the terminals and the electric current i in the element or circuit
AB
p=u ×i
AB
where u is the line integral of the electric field strength from A to B, and where the electric
AB
current in the element or circuit is taken positive if its direction is from A to B and negative if
its direction is from B to A
Note 1 to entry: The direction of electric current is as defined in 131-11-29.
Note 2 to entry: In circuit theory the electric field strength is generally irrotational and thus u = v -v , where
AB A B
v and v are the electric potentials at terminals A and B, respectively.
A B
Note 3 to entry: The coherent SI unit of instantaneous power is watt, W.
ar ﺔﯿﻈﺤﻠﻟا ةرﺪﻘﻟا
de Momentanleistung (bei einem Zweipol), f; Momentanwert der Leistung (bei einem
Zweipol), m
es potencia instantánea
it potenza istantanea
ja 瞬時電力
pl moc chwilowa,
pt potência instantânea
zh 瞬时功率
60050-131 Amend. 2 © IEC:2013 – 5 –
131-11-39
S
puissance complexe, f
puissance complexe apparente, f
en régime sinusoïdal, produit du phaseur U représentant la tension électrique aux bornes
d’un bipôle linéaire, élémentaire ou non, et du conjugué du phaseur I représentant le courant
électrique dans le bipôle
S=UI*
Note 1 à l’article: La puissance complexe est égale àPQ+ j , où P est la puissance active et Q la puissance
réactive.
Note 2 à l’article: L’unité SI cohérente de puissance complexe est le voltampère, VA.
complex power
complex apparent power
under sinusoidal conditions, product of the phasor U representing the voltage between the
terminals of a linear two-terminal element or two-terminal circuit and the complex conjugate of
the phasor I representing the electric current in the element or circuit
S=UI*
Note 1 to entry: Complex power is equal toPQ+ j , where P is active power and Q is reactive power.
Note 2 to entry: The coherent SI unit for complex power is voltampere, VA.
ar ﺔﺒﻛﺮﻤﻟا ﺔﯾﺮھﺎﻈﻟا ةرﺪﻘﻟا ;ﺔﺒﻛﺮﻤﻟا ةرﺪﻘﻟا
de komplexe Leistung, f; komplexe Scheinleistung, f
es potencia compleja
it potenza complessa; potenza complessa apparente
ja 複素電力;複素皮相電力
pl moc zespolona
pt potência complexa; potência aparente complexa
zh 复功率;复视在功率
131-11-41
S
puissance apparente, f
produit des valeurs efficaces de la tension électrique U aux bornes d’un bipôle, élémentaire
ou non, et du courant électrique I dans le bipôle
S = UI
Note 1 à l’article: En régime sinusoïdal, la puissance apparente est le module de la puissance complexe S , soit
S= S .
Note 2 à l’article: L’unité SI cohérente de puissance apparente est le voltampère, VA.
apparent power
product of the rms voltage U between the terminals of a two-terminal element or two-terminal
circuit and the rms electric current I in the element or circuit
S = UI
Note 1 to entry: Under sinusoidal conditions, the apparent power is the modulus of the complex power S , thus
S= S .
Note 2 to entry: The coherent SI unit for apparent power is voltampere, VA.
– 6 – 60050-131 Amend. 2 © IEC:2013
ar ﺔﯾﺮھﺎﻈﻟا ةرﺪﻘﻟا
de Scheinleistung, f
es potencia aparente
it potenza apparente
ja 皮相電力
pl moc pozorna
pt potência aparente
zh 视在功率;表观功率
131-11-42
P
puissance active, f
en régime périodique, moyenne, sur une période T, de la puissance instantanée p
T
P= ptd
ò
T
Note 1 à l’article: En régime sinusoïdal, la puissance active est la partie réelle de la puissance complexe S, soit
P=ReS .
Note 2 à l’article: L’unité SI cohérente de puissance active est le watt, W.
active power
under periodic conditions, mean value, taken over one period T, of the instantaneous power p
T
P= ptd
ò
T
Note 1 to entry: Under sinusoidal conditions, the active power is the real part of the complex power S, thus
P=ReS .
Note 2 to entry: The coherent SI unit for active power is watt, W.
ar ﺔﻟﺎﻌﻔﻟا ةرﺪﻘﻟا
de Wirkleistung, f
es potencia activa
it potenza attiva
ja 有効電力
pl moc czynna
pt potência activa
zh 有功功率
60050-131 Amend. 2 © IEC:2013 – 7 –
131-11-43
Q
~
¢
Q
puissance non active, f
pour un bipôle, élémentaire ou non, en régime périodique, grandeur égale à la racine carrée
de la différence des carrés de la puissance apparente S et de la puissance active P
2 2
Q=-S P
~
Note 1 à l’article: En régime sinusoïdal, la puissance non active est la valeur absolue de la puissance réactive Q
ou de la partie imaginaire de la puissance complexe S, soit Q = Q = ImS .
~
Note 2 à l’article: L’unité SI cohérente de puissance non active est le voltampère, VA. Le nom spécial "var" et son
symbole "var" sont aussi utilisés. Voir 131-11-45.
non-active power
for a two-terminal element or a two-terminal circuit under periodic conditions, quantity equal to
the square root of the difference of the squares of the apparent power S and the active power
P
2 2
Q=-S P
~
Note 1 to entry: Under sinusoidal conditions, the non-active power is the absolute value of the reactive power Q or
the imaginary part of the complex power S, thus Q = Q = ImS .
~
Note 2 to entry: The coherent SI unit for non-active power is voltampere, VA. The spec
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
