IEC 61754-6:1997/AMD1:2001

Amendment 1 - Fibre optic connector interfaces - Part 6: Type MU connector family

Amendement 1 - Interface de connecteurs pour fibres optiques - Partie 6: Famille de connecteurs de type MU

General Information

• Status: Published
• Publication Date: 29-Jan-2001
• ICS: 33.180.20 - Fibre optic interconnecting devices
• Technical Committee: SC 86B - Fibre optic interconnecting devices and passive components
• Current Stage: DELPUB - Deleted Publication
• Completion Date: 22-Jul-2013

Relations

• Amends: IEC 61754-6:1997 - Fibre optic connector interfaces - Part 6: Type MU connector family
• Effective Date: 05-Sep-2023
• Revised: IEC 61754-6:2013 - Fibre optic interconnecting devices and passive components - Fibre optic connector interfaces - Part 6: Type MU connector family
• Effective Date: 05-Sep-2023

Standards Content (Sample)

NORME CEI
INTERNATIONALE IEC
61754-6
INTERNATIONAL
STANDARD
AMENDEMENT 1
AMENDMENT 1
2001-01
Amendement 1
Interfaces de connecteurs pour fibres optiques –
Partie 6:
Famille de connecteurs de type MU
Amendment 1
Fibre optic connector interfaces –
Part 6:
Type MU connector family
 IEC 2001 Droits de reproduction réservés  Copyright - all rights reserved
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: [phone] e-mail: [e-mail] IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
L
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

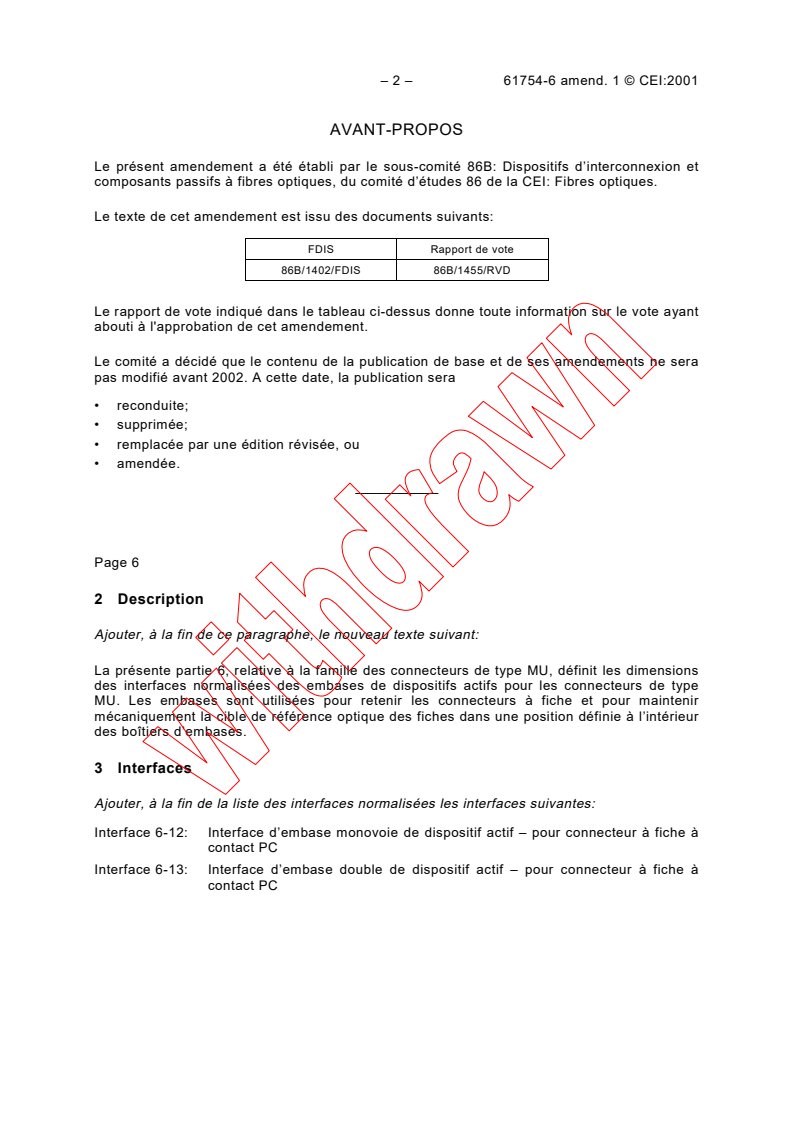

– 2 – 61754-6 amend. 1 © CEI:2001
AVANT-PROPOS
Le présent amendement a été établi par le sous-comité 86B: Dispositifs d’interconnexion et
composants passifs à fibres optiques, du comité d’études 86 de la CEI: Fibres optiques.
Le texte de cet amendement est issu des documents suivants:
FDIS Rapport de vote
86B/1402/FDIS 86B/1455/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cet amendement.
Le comité a décidé que le contenu de la publication de base et de ses amendements ne sera
pas modifié avant 2002. A cette date, la publication sera
reconduite;
supprimée;
remplacée par une édition révisée, ou
amendée.
––––––––––––
Page 6
2 Description
Ajouter, à la fin de ce paragraphe, le nouveau texte suivant:
La présente partie 6, relative à la famille des connecteurs de type MU, définit les dimensions
des interfaces normalisées des embases de dispositifs actifs pour les connecteurs de type
MU. Les embases sont utilisées pour retenir les connecteurs à fiche et pour maintenir
mécaniquement la cible de référence optique des fiches dans une position définie à l’intérieur
des boîtiers d’embases.
3 Interfaces
Ajouter, à la fin de la liste des interfaces normalisées les interfaces suivantes:
Interface 6-12: Interface d’embase monovoie de dispositif actif – pour connecteur à fiche à
contact PC
Interface 6-13: Interface d’embase double de dispositif actif – pour connecteur à fiche à
contact PC
61754-6 Amend. 1 © IEC:2001 – 3 –
FOREWORD
This amendment has been prepared by subcommittee 86B: Fibre optic interconnecting
devices and passive components, of IEC technical committee 86: Fibre optics.
The text of this amendment is based on the following documents:
FDIS Report on voting
86B/1402/FDIS 86B/1455/RVD
Full information on the voting for the approval of this amendment can be found in the report
on voting indicated in the above table.
The committee has decided that the contents of the base publication and its amendments will
remain unchanged until 2002. At this date, the publication will be
reconfirmed;
withdrawn;
replaced by a revised edition, or
amended.
–––––––––––––––
Page 7
2 Description
Add, at the end of this subclause, the following new text:
This part 6 type MU connector family defines the standard interface dimensions of active
device receptacles for the type MU connectors. The receptacles are used to retain the
connector plugs and mechanically maintain the optical datum target of the plugs at a defined
position within the receptacle housings.
3 Interfaces
Add, at the end of the list of standard interfaces, the following interfaces:
Interface 6-12: Simplex active device receptacle interface – for PC connector plug
Interface 6-13: Duplex active device receptacle interface – for PC connector plug

– 4 – 61754-6 amend. 1 © CEI:2001

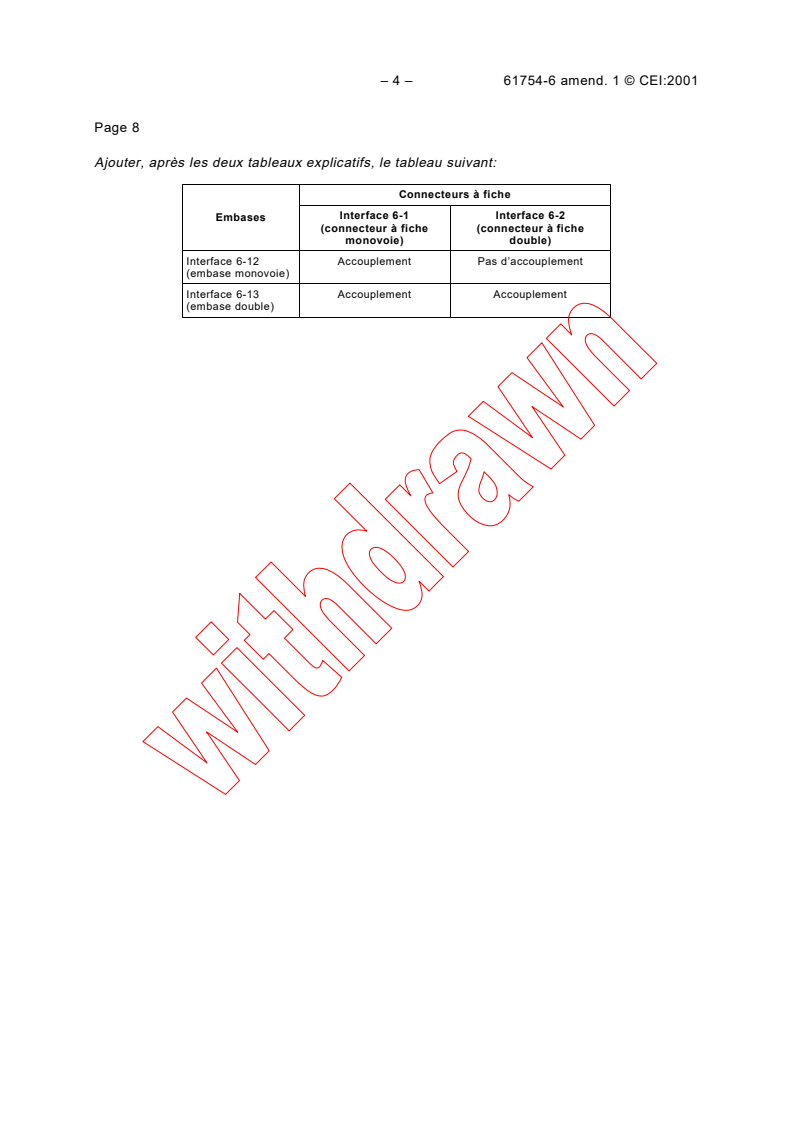

Page 8
Ajouter, après les deux tableaux explicatifs, le tableau suivant:
Connecteurs à fiche
Interface 6-1 Interface 6-2
Embases
(connecteur à fiche (connecteur à fiche
monovoie) double)
Interface 6-12 Accouplement Pas d’accouplement
(embase monovoie)
Interface 6-13 Accouplement Accouplement
(embase double)
61754-6 Amend. 1 © IEC:2001 – 5 –
Page 9
Add, after the two tabular layouts, the following tabular layout:
Plug connectors
Receptacles
Interface 6-1 Interface 6-2
(simplex plug connector) (duplex plug connector)
Interface 6-12 Mate Not mate
(simplex receptacle)
Interface 6-13 Mate Mate
(duplex receptacle)
– 6 – 61754-6 amend. 1 © CEI:2001
Page 60
Ajouter, après la figure 11, la nouvelle figure suivante:
Z X
J
I
K L
AA
M
AB
Cible de
AC
O
référence
N
optique
Y
A
AD
B
B AG
Elément d’alignement
A
P
Q
Coupe transversale A-A
AE
AF
Arrêt mécanique
a) Trou rigide b) Manchon élastique
Détail de l’élément d’alignement
IEC  2853/2000
Coupe transversale B-B
Figure 12a – Interface d’embase monovoie de dispositif actif
W
R
V
U
S
D
A
∅
E
F
B
∅
A
∅
AH
61754-6 Amend. 1 © IEC:2001 – 7 –
Page 61
Add, after figure 11, the following new figure:
Z X
I J
K L
AA
M
AB
Optical
AC
O
datum
N
target
Y
A
AD
B
B AG
Alignment feature
A
P
Q
Cross-section A-A
AE
AF
Mechanical stop
a) Rigid bore b) Resilient sleeve
Detail of alignment feature
IEC  2853/2000
Cross-section B-B
Figure 12a – Simplex active device receptacle interface
W
R
V
U
S
D
A
∅
E
F
B
∅
A
∅
AH
– 8 – 61754-6 amend. 1 © CEI:2001
Page 62
Ajouter, après le tableau 11, les nouveaux tableaux et figures suivants:
Tableau 12a – Dimensions de l’interface d’embase monovoie de dispositif actif
Dimensions
mm
Référence Notes
Minimum Maximum
A Voir tableau 12b
B 2,29 2,59
D4,8 5
E4,55 –
F2,9 3,5 1
I – 6,5
J3,9 4,1 2
K – 5,4
L 2,55 2,7
M – 1,4
N – 0,55
O – 0,6
P – 1,2
Q – 0,4
R – 2,55
S 5,65 5,75 Rayon
U3,8 4
V3,3 –
W6,7 –
AA 4,45 4,55
AB 4,01 4,11
AC 0,95 1,15
AD – 0,2 Rayon
AE 2,8 2,95
AF 1,9 2,1
AG 0,3 – Rayon
AH 0,4 0,55
NOTE 1 Il convient que la dimension F dépasse 4,5 mm lorsqu’une fiche est
accouplée à l’embase ou en est retirée.
NOTE 2 Un élément d’arrêt mécanique peut être exigé pour aligner l’extrémité de la
fibre sur la cible de référence optique. Un exemple d’élément d’arrêt mécanique est
représenté à la figure 12a, Détail de l’élément d’alignement, a) Trou rigide.

61754-6 Amend. 1 © IEC:2001 – 9 –
Page 63
Add, after table 11, the following new tables and figures:
Table 12a – Dimensions of the simplex active device receptacle interface
Dimensions
mm
Reference Notes
Minimum Maximum
A See table 12b
B 2,29 2,59
D4,8 5
E4,55 –
F2,9 3,5 1
I – 6,5
J3,9 4,1 2
K – 5,4
L 2,55 2,7
M – 1,4
N – 0,55
O – 0,6
P – 1,2
Q – 0,4
R – 2,55
S 5,65 5,75 Radius
U3,8 4
V3,3 –
W6,7 –
AA 4,45 4,55
AB 4,01 4,11
AC 0,95 1,15
AD – 0,2 Radius
AE 2,8 2,95
AF 1,9 2,1
AG 0,3 – Radius
AH 0,4 0,55
NOTE 1 Dimension F should become greater than 4,5 mm when a plug is coupled to
or removed from the receptacle.
NOTE 2 A mechanical stop feature may be required in order to bring the fibre tip to
the optical datum target. An example of a mechanical stop feature is shown in figure
12a, Detail of alignment feature, a) Rigid bore.

– 10 – 61754-6 amend. 1 © CEI:2001
Tableau 12b – Variantes de l’élément d’alignement
Dimensions
mm
Variantes Notes
Minimum Maximum
1 1,251 1,252 1 et 2
2 1,251 1,254 1 et 2
3 1,251 1,275 1 et 2
42 et 3
NOTE 1 Lorsque l’élément d’alignement du connecteur est un trou rigide comme
cela est représenté à la figure 12a, Détail de l’élément d’alignement, a) Trou rigide,
l’élément d’alignement est équipé d’un élément d’arrêt mécanique. Le détail de
l’élément d’arrêt mécanique est représenté à la figure 12b.
NOTE 2 Ajouter le numéro de la variante au numéro de référence de l’interface.
NOTE 3 Lorsque l’élément d’alignement du connecteur est un manchon élastique,
comme cela est représenté à la figure 12a, Détail de l’élément d’alignement, b)
Manchon élastique, l’élément d’alignement n’est pas équipé d’un élément d’arrêt
mécanique. La cible de référence optique du connecteur à fiche n’est pas limitée par
l'élément d’alignement. Il convient que l’élément d’alignement accepte un calibre
pénétrant jusqu'au centre de l’embase avec une force de 1 N à 2,5 N. Le centre de
l’embase est défini par la position du côté droit de la dimension J. Le calibre est
représenté à la figure 12c.
OC
Embout
Cible de référence optique
OD
Détail de C IEC  2854/2000
Figure 12b – Détail de l’arrêt mécanique pour un élément d’alignement à trou rigide
Tableau 12c – Dimensions de l’arrêt mécanique pour
un élément d’alignement à trou rigide
Dimensions
mm
Référence Notes
Minimum Maximum
OA Voir note
et tableau 12d
OC 0 0,05 Rayon
OD Voir note
et tableau 12d
NOTE Quelle que soit la forme de l’élément d’arrêt mécanique incorporé dans
l’embase, il faut que cet élément soit capable de maintenir la cible de référence
optique à la fois de la fibre et de l’embase dans les limites des tolérances spécifiées au
tableau 12d en fonction de l’application.
OA
∅
61754-6 Amend. 1 © IEC:2001 – 11 –
Table 12b – Alignment feature grade
Dimensions
mm
Grade Notes
Minimum Maximum
1 1,251 1,252 1 and 2
2 1,251 1,254 1 and 2
3 1,251 1,275 1 and 2
4 2 and 3
NOTE 1 Where the connector alignment feature is a rigid bore, as shown in figure
12a, Detail of alignment feature, a) Rigid bore, the alignment feature is equipped with a
mechanical stop. The detail of the mechanical stop feature is shown in figure 12b.
NOTE 2 Add the grade number to the interface reference number.
NOTE 3 Where the connector alignment feature is a resilient sleeve, as shown in
figure 12a, Detail of alignment feature, b) Resilient sleeve, the alignment feature is not
...
