IEC 61992-3:2001

Railway applications - Fixed installations - DC switchgear - Part 3: Indoor disconnectors and switch disconnectors

The IEC 61992 series specifies requirements for d.c. switchgear and controlgear and is intended to be used in fixed electrical installations with nominal voltage not exceeding 3 000 V d.c., which supply electrical power to vehicles for public guided transport, i.e. railway vehicles, tramway vehicles, underground vehicles and trolley-buses. Part 3 of IEC 61992 specifies requirements for d.c. disconnectors, switch disconnectors and earthing switches for use in indoor fixed installations of traction systems.

Applications ferroviaires - Installations fixes - Appareillage en courant continu - Partie 3: Sectionneurs et interrupteurs sectionneurs d'intérieur

La série CEI 61992 spécifie les exigences relatives aux appareillages et aux appareils de commande à courant continu, et est conçue pour être utilisée dans les installations électriques fixes dont la tension nominale ne dépasse pas 3 000 V c.c., qui alimentent en énergie électrique les véhicules destinés au transport public guidé, c'est-à-dire les véhicules ferro-viaires, les tramways, les métropolitains et les trolley-bus. La partie 3 de la CEI 61992 spécifie les exigences relatives aux sectionneurs à courant continu, aux interrupteurs sectionneurs et aux sectionneurs de mise à la terre utilisés dans les installations fixes d'intérieur des systèmes de traction.

General Information

• Status: Published
• Publication Date: 21-Feb-2001
• ICS: 45.060.01 - Railway rolling stock in general
• Technical Committee: TC 9 - Electrical equipment and systems for railways
• Current Stage: DELPUB - Deleted Publication
• Start Date: 07-Feb-2006
• Completion Date: 13-Feb-2026

Relations

• Revised: IEC 61992-3:2006 - Railway applications - Fixed installations - DC switchgear - Part 3: Indoor d.c. disconnectors, switch-disconnectors and earthing switches
• Effective Date: 05-Sep-2023

Overview

IEC 61992-3:2001 is part of the IEC 61992 series dedicated to railway applications focusing on fixed electrical installations using direct current (DC) switchgear with voltages up to 3,000 V DC. Specifically, Part 3 of this series details the requirements for indoor disconnectors and switch disconnectors used within traction power systems supplying public guided transport vehicles such as railway trains, trams, underground metro systems, and trolleybuses.

This standard ensures safety, reliability, and operational efficiency of DC switchgear components designed for indoor fixed installations in railway traction systems, contributing to harmonized technical specifications and interoperability across the railway industry.

Key Topics

• Scope and Application: Applies to indoor DC disconnectors and switch disconnectors within fixed electrical installations for public guided transport vehicles. Devices covered include disconnectors, switch disconnectors, and earthing switches.

• Rated Values and Characteristics: Specifies electrical and mechanical characteristics, including voltage ratings, current ratings, operational cycles, and mechanical endurance to guarantee long-term reliability.

• Construction Requirements:

  • Device enclosures optimized for indoor use.
  • Dielectric strength and temperature rise limits.
  • Mechanical and electrical endurance for safe switching operations.
  • Corrosion protection to ensure durability in railway environments.
  • Noise emission limits to comply with operational comfort.

• Operational Features:

  • Manual and motorized operation options including servo-control facilities.
  • Auxiliary and control circuits integration for enhanced system control and monitoring.
  • Clear marking and information requirements for safety and maintenance purposes.

• Testing Protocols:

  • Defined test procedures and sequences ensuring compliance with performance and safety criteria.
  • Mechanical operation tests, dielectric tests, temperature rise tests, and endurance testing.

Applications

IEC 61992-3:2001 is essential for electrical engineers, designers, and manufacturers involved in the railway industry for the development, installation, and maintenance of traction power systems. Its scope is critical for:

• Railway Fixed Installations: Ensuring reliable isolation and switching of DC power supply to railway traction systems in stations, substations, and control centers.

• Tram and Metro Systems: Providing standardized indoor disconnectors that guarantee passenger and personnel safety during maintenance and in emergency situations.

• Trolleybus Electrical Networks: Assisting in the control and safety of the overhead line supply infrastructure via compliant disconnectors.

• Railway Equipment Manufacturers: Ensuring products meet international performance and safety criteria for use in indoor DC power switching.

Using IEC 61992-3-compliant devices supports system reliability, reduces downtime, and aligns installations with international safety standards.

Related Standards

IEC 61992-3 complements and integrates with other parts of the IEC 61992 series and related international standards such as:

• IEC 61992-1: General requirements and definitions for DC switchgear in railway fixed installations.
• IEC 61992-2: Specifications for DC circuit breakers used in railway traction power systems.
• IEC 60034: General standards for electrical rotating machines that interface with traction power systems.
• IEC 61373: Shock and vibration testing for railway applications, relevant to switchgear mechanical endurance.
• ISO/IEC Directives, Part 3: Guiding principles applied in the development and publication of this IEC standard.

Compliance with IEC 61992-3 ensures manufacturers and operators achieve international harmonization in DC switchgear design, contributing to safer, more efficient railway electrical infrastructures worldwide.

---

Keywords: IEC 61992-3, DC switchgear, railway applications, indoor disconnectors, switch disconnectors, fixed installations, traction systems, railway electrical standards, railway switchgear, electrical safety, traction power supply, IEC standards for railways.

Standards Content (Sample)

NORME CEI
INTERNATIONALE IEC
61992-3
INTERNATIONAL
Première édition
STANDARD
First edition
2001-02
Applications ferroviaires – Installations fixes –
Appareillage en courant continu –
Partie 3:
Sectionneurs et interrupteurs sectionneurs
d'intérieur
Railway applications – Fixed installations –
DC switchgear –
Part 3:
Indoor disconnectors and switch disconnectors

Numéro de référence
Reference number
CEI/IEC 61992-3:2001

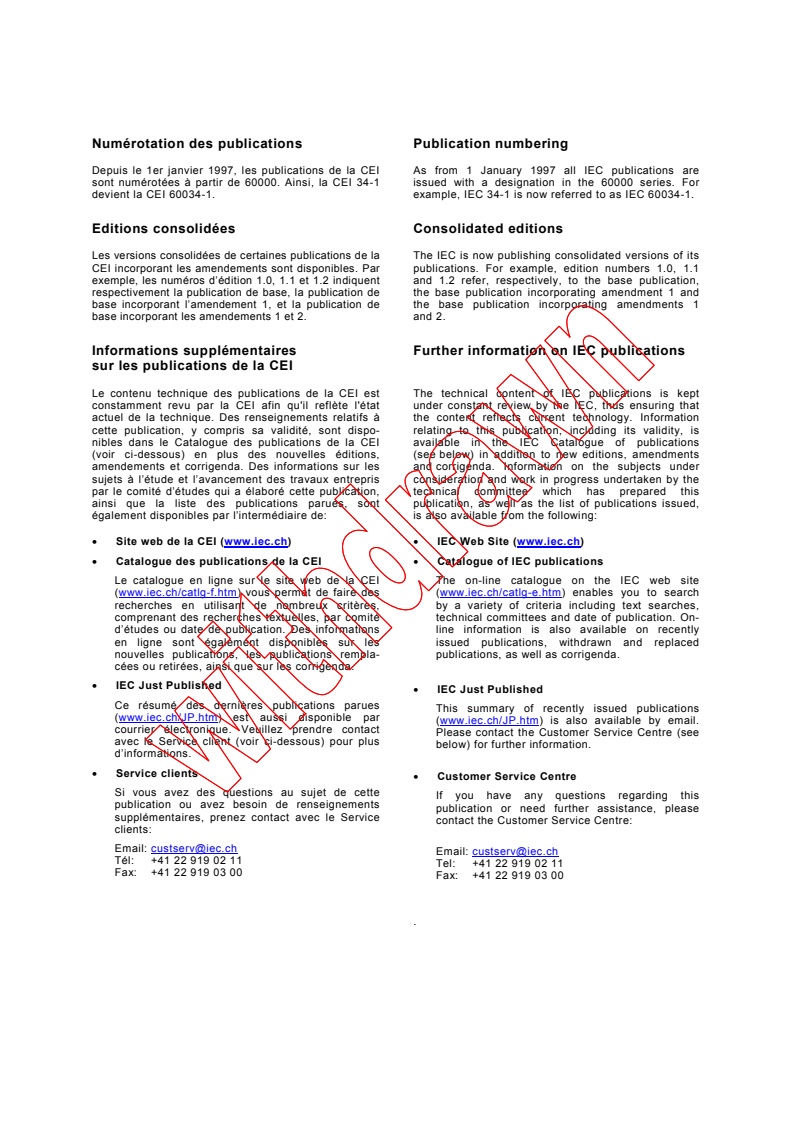

Numérotation des publications Publication numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.

Editions consolidées Consolidated editions

Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its

CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and

base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/catlg-f.htm) vous permet de faire des (www.iec.ch/catlg-e.htm) enables you to search
recherches en utilisant de nombreux critères, by a variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations line information is also available on recently
en ligne sont également disponibles sur les issued publications, withdrawn and replaced
nouvelles publications, les publications rempla- publications, as well as corrigenda.
cées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published
• IEC Just Published
Ce résumé des dernières publications parues
This summary of recently issued publications
(www.iec.ch/JP.htm) est aussi disponible par
(www.iec.ch/JP.htm) is also available by email.
courrier électronique. Veuillez prendre contact
Please contact the Customer Service Centre (see
avec le Service client (voir ci-dessous) pour plus
below) for further information.
d’informations.
• Service clients
• Customer Service Centre
Si vous avez des questions au sujet de cette
If you have any questions regarding this
publication ou avez besoin de renseignements
publication or need further assistance, please
supplémentaires, prenez contact avec le Service
contact the Customer Service Centre:
clients:
Email: [e-mail]
Email: [e-mail]
Tél: [phone]
Tel: [phone]
Fax: [phone]
Fax: [phone]
.
NORME CEI
INTERNATIONALE IEC
61992-3
INTERNATIONAL
Première édition
STANDARD
First edition
2001-02
Applications ferroviaires – Installations fixes –
Appareillage en courant continu –
Partie 3:
Sectionneurs et interrupteurs sectionneurs
d'intérieur
Railway applications – Fixed installations –
DC switchgear –
Part 3:
Indoor disconnectors and switch disconnectors

 IEC 2001 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun procédé, any form or by any means, electronic or mechanical,
électronique ou mécanique, y compris la photocopie et les including photocopying and microfilm, without permission in
microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: [phone] e-mail: [e-mail] IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
S
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

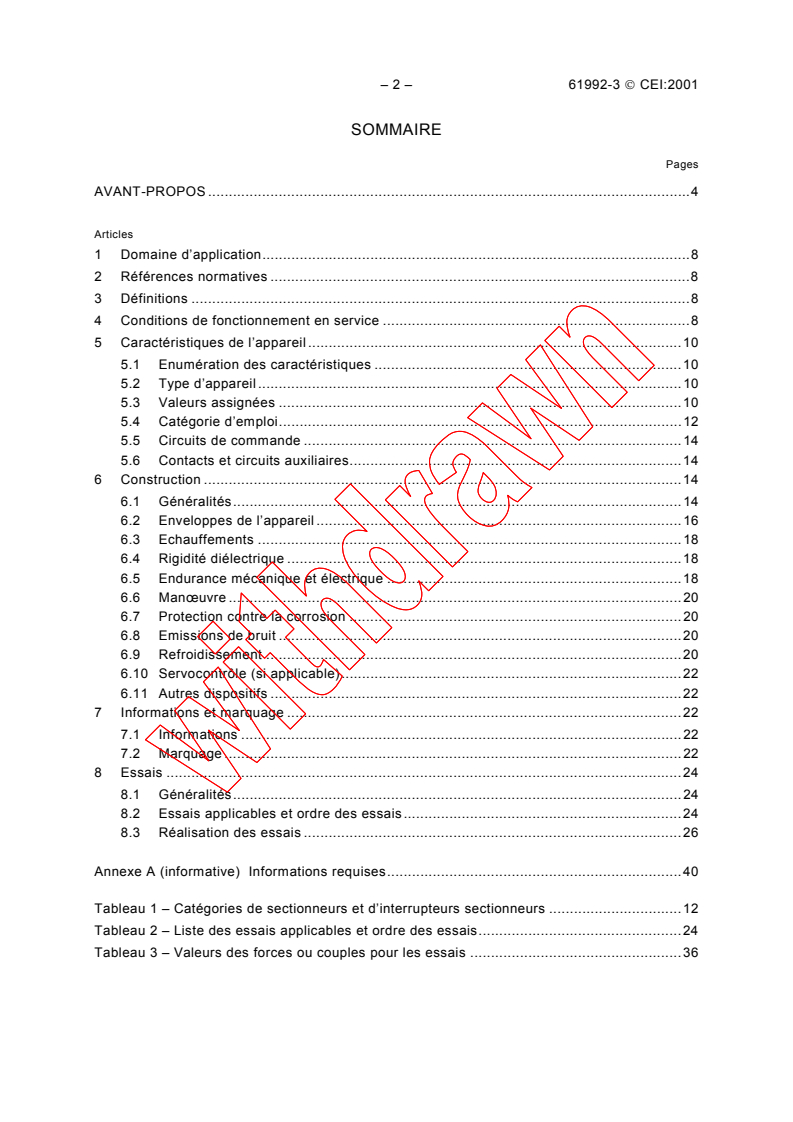

– 2 – 61992-3  CEI:2001
SOMMAIRE
Pages
AVANT-PROPOS .4

Articles
1 Domaine d’application.8

2 Références normatives .8

3 Définitions .8
4 Conditions de fonctionnement en service .8
5 Caractéristiques de l’appareil.10
5.1 Enumération des caractéristiques .10
5.2 Type d’appareil.10
5.3 Valeurs assignées .10
5.4 Catégorie d’emploi.12
5.5 Circuits de commande .14
5.6 Contacts et circuits auxiliaires.14
6 Construction .14
6.1 Généralités.14
6.2 Enveloppes de l’appareil .16
6.3 Echauffements .18
6.4 Rigidité diélectrique .18
6.5 Endurance mécanique et électrique .18
6.6 Manœuvre .20
6.7 Protection contre la corrosion .20
6.8 Emissions de bruit .20
6.9 Refroidissement .20
6.10 Servocontrôle (si applicable).22
6.11 Autres dispositifs .22
7 Informations et marquage .22
7.1 Informations .22
7.2 Marquage .22
8 Essais .24

8.1 Généralités.24
8.2 Essais applicables et ordre des essais.24
8.3 Réalisation des essais .26
Annexe A (informative) Informations requises.40
Tableau 1 – Catégories de sectionneurs et d’interrupteurs sectionneurs .12
Tableau 2 – Liste des essais applicables et ordre des essais.24
Tableau 3 – Valeurs des forces ou couples pour les essais .36

61992-3  IEC:2001 – 3 –
CONTENTS
Page
FOREWORD.5

Clause
1 Scope.9

2 Normative references.9

3 Definitions .9
4 Service conditions.9
5 Characteristics of the unit .11
5.1 Enumeration of the characteristics .11
5.2 Type of unit .11
5.3 Rated values .11
5.4 Class of use .13
5.5 Control circuits .15
5.6 Auxiliary contacts and circuits .15
6 Construction .15
6.1 General .15
6.2 Unit enclosures.17
6.3 Temperature rises .19
6.4 Dielectric strength.19
6.5 Mechanical and electrical endurance.19
6.6 Operation .21
6.7 Corrosion protection .21
6.8 Noise emission .21
6.9 Cooling.21
6.10 Servo-control (where applicable).23
6.11 Other facilities .23
7 Information and marking .23
7.1 Information .23
7.2 Marking .23
8 Tests .25

8.1 General .25
8.2 Applicable tests and test sequence .25
8.3 Performance of tests .27
Annex A (informative) Information required.41
Table 1 – Categories of disconnectors and switch disconnectors .13
Table 2 – List of applicable tests and sequence.25
Table 3 – Values of forces or couples for the tests.37

– 4 – 61992-3  CEI:2001
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

____________
APPLICATIONS FERROVIAIRES –
INSTALLATIONS FIXES –
APPAREILLAGE EN COURANT CONTINU –

Partie 3: Sectionneurs et interrupteurs sectionneurs d'intérieur

AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les Comités
nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 61992-3 a été établie par le comité d'études 9 de la CEI: Matériel
électrique ferroviaire.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
9/576/FDIS 9/599/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 3.
La CEI 61992 comprend les parties suivantes, présentées sous le titre général: Applications
ferroviaires – Installations fixes – Appareillage en courant continu:
– Partie 1: Généralités;
– Partie 2: Disjoncteurs;
– Partie 3: Sectionneurs et interrupteurs sectionneurs d’intérieur ;

61992-3  IEC:2001 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

___________
RAILWAY APPLICATIONS –
FIXED INSTALLATIONS –
DC SWITCHGEAR –
Part 3: Indoor disconnectors and switch disconnectors

FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 61992-3 has been prepared by IEC technical committee 9: Electric
railway equipment.
The text of this standard is based on the following documents:
FDIS Report on voting
9/576/FDIS 9/599/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 3.
IEC 61992 consists of the following parts under the general title: Railway applications – Fixed
installations – DC switchgear:
– Part 1: General;
– Part 2: Circuit breakers;
– Part 3: Indoor disconnectors and switch disconnectors;

– 6 – 61992-3  CEI:2001
– Partie 4: Interrupteurs sectionneurs en ligne en courant continu, sectionneurs et section-

neur de terre à courant continu d'extérieur ;

– Partie 5: Parafoudres et limiteurs à basse tension pour un usage spécifique dans les

systèmes à courant continu ;
− Partie 6: Ensembles d'appareillage en courant continu .

L’annexe A est donnée uniquement à titre d'information.

Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2007. A cette

date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
___________
A l’étude; cette partie sera reprise et adaptée de la norme EN 50123-4.
A l’étude; cette partie sera reprise et adaptée de la norme EN 50123-5.
A l’étude; cette partie sera reprise et adaptée de la norme EN 50123-6.

61992-3  IEC:2001 – 7 –
– Part 4: Outdoor d.c. in-line switch-disconnectors, disconnectors and d.c. earthing switches ;

– Part 5: Surge arresters and low-voltage limiters for specific use in d.c. systems ;

− Part 6: DC switchgear assemblies .

Annex A is for information only.

The committee has decided that the contents of this publication will remain unchanged until

2007. At this date, the publication will be

• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
___________
Under consideration; this part will be adapted from EN 50123-4.
Under consideration; this part will be adapted from EN 50123-5.
Under consideration; this part will be adapted from EN 50123-6.

– 8 – 61992-3  CEI:2001
APPLICATIONS FERROVIAIRES –
INSTALLATIONS FIXES –
APPAREILLAGE EN COURANT CONTINU –

Partie 3: Sectionneurs et interrupteurs sectionneurs d’intérieur

1 Domaine d’application
La présente partie de la CEI 61992 spécifie les exigences relatives aux sectionneurs à courant
continu, aux interrupteurs sectionneurs et aux sectionneurs de mise à la terre utilisés dans les
installations fixes d'intérieur des systèmes de traction.
NOTE 1  Les ensembles d’appareillage, la compatibilité électromagnétique (CEM) et la sûreté de fonctionnement
ne sont pas couverts dans cette partie de la CEI 61992, mais par d’autres parties de cette norme ou par d’autres
normes comme indiqué dans la CEI 61992-1.
NOTE 2 Dans la présente norme, le mot «appareil» signifie «sectionneur et/ou interrupteur sectionneur
et/ou sectionneur de mise à la terre» selon les définitions données aux paragraphes 3.1.4, 3.1.5 et 3.1.6 de la
CEI 61992-1.
NOTE 3 Les sectionneurs, les interrupteurs sectionneurs et les sectionneurs de mise à la terre peuvent être dotés
de mécanismes à verrouillage électrique et, dans ce cas, être qualifiés du terme courant de «contacteur de
puissance».
2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente partie de la CEI 61992.
Pour les références datées, les amendements ultérieurs ou les révisions de ces publications ne
s’appliquent pas. Toutefois, les parties prenantes aux accords fondés sur la présente partie de
la CEI 61992 sont invitées à rechercher la possibilité d'appliquer les éditions les plus récentes
des documents normatifs indiqués ci-après. Pour les références non datées, la dernière édition
du document normatif en référence s’applique. Les membres de la CEI et de l'ISO possèdent
le registre des Normes internationales en vigueur.
CEI 61992-1:2000, Applications ferroviaires – Installations fixes – Appareillage en courant
continu – Partie 1: Généralités
EN 50123-6, Applications ferroviaires – Installations fixes – Appareillage en courant continu –
Partie 6: Ensembles d'appareillage en courant continu

3 Définitions
Pour les besoins de la présente norme, les termes et définitions de la CEI 61992-1
s’appliquent.
4 Conditions de fonctionnement en service
Les conditions de fonctionnement en service applicables aux équipements traités dans cette
norme sont couvertes par la CEI 61992-1, article 4.

61992-3  IEC:2001 – 9 –
RAILWAY APPLICATIONS –
FIXED INSTALLATIONS –
DC SWITCHGEAR –
Part 3: Indoor disconnectors and switch disconnectors

1 Scope
This part of IEC 61992 specifies requirements for d.c. disconnectors, switch disconnectors and
earthing switches for use in indoor fixed installations of traction systems.
NOTE 1 Switchgear assemblies, electromagnetic compatibility (EMC) and dependability are not covered in this
part of IEC 61992, but rather by other parts of this standard or other standards as indicated in IEC 61992-1.
NOTE 2 In this standard, the word "unit" means "disconnector and/or switch disconnector and/or earthing switch"
as defined in 3.1.4, 3.1.5 and 3.1.6 of IEC 61992-1.
NOTE 3 Disconnectors, switch disconnectors and earthing switches may have electrically latched mechanisms
and, in such cases, may be indicated with the current term of "power contactors".
2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this part of IEC 61992. For dated references, subsequent amendments
to, or revisions of, any of these publications do not apply. However, parties to agreements
based on this part of IEC 61992 are encouraged to investigate the possibility of applying the
most recent editions of the normative documents indicated below. For undated references, the
latest edition of the normative document referred to applies. Members of IEC and ISO maintain
registers of currently valid International Standards.
IEC 61992-1:2001, Railway applications – Fixed installations – DC switchgear –
Part1: General
EN 50123-6, Railway applications – Fixed installations – DC switchgear – Part 6: DC
switchgear assemblies
3 Definitions
For the purposes of this standard, the terms and definitions given in IEC 61992-1 apply.

4 Service conditions
Service conditions applicable to the equipment discussed in this standard are covered in
IEC 61992-1, clause 4.
– 10 – 61992-3  CEI:2001
5 Caractéristiques de l’appareil

5.1 Enumération des caractéristiques

Les caractéristiques de l’appareil et ses désignations et valeurs assignées (si applicable) sont

couvertes de la manière suivante:

–type d’appareil (5.2);
– valeurs assignées (5.3);
– catégorie d’emploi (5.4);
– circuits de commande (5.5);
– circuits auxiliaires (5.6).
5.2 Type d’appareil
Un appareil doit être défini par les informations suivantes (là où c'est applicable):
– nombre de pôles;
– nombre de positions (s’il y en a plus de deux);
– présence d’une enveloppe;
– degré de protection fourni par l’enveloppe (voir 3.3.29 dans la CEI 61992-1).
5.3 Valeurs assignées
5.3.1 Généralités
Les valeurs des caractéristiques assignées doivent être spécifiées par l’acheteur. Les valeurs
des tensions nominales doivent être choisies parmi les valeurs du tableau 1 de la CEI 61992-1;
il est recommandé que les valeurs courantes aient une des valeurs préférentielles du
paragraphe 5.1.2 de la CEI 61992-1.
Ces valeurs doivent être confirmées par le fabricant, qui doit indiquer les valeurs limites pour le
type d'appareil proposé, et elles doivent être complétées par d'autres données.
Toutes ces valeurs sont à stipuler selon 5.3.2 et 5.3.3, mais il n'est pas nécessaire de spécifier
toutes les valeurs assignées listées.
5.3.2 Tensions
Un appareil est défini par les tensions suivantes:
– tension nominale (U ) (voir la CEI 60850);
n
– tensions réseau et limites (voir 3.2.1 et 5.1.3 de la CEI 61992-1);
– tension assignée (U ) (voir 3.2.3 de la CEI 61992-1);
Ne
– tension assignée d’isolement (U ) (voir 3.2.2 de la CEI 61992-1). Elle doit être supérieure
Nm
ou égale à U ;
max
– tension assignée de tenue aux chocs (U ) (voir 3.2.4 de la CEI 61992-1);
Ni
– niveau de résistance de la tension de fréquence industrielle (U ) (voir 3.2.5 de la CEI 61992-1).
a
Il s’agit d’un essai à sec pour les appareils utilisés à l’intérieur;
– tensions d’alimentation auxiliaire et de commande (voir 3.2.3.1 de la CEI 61992-1).

61992-3  IEC:2001 – 11 –
5 Characteristics of the unit
5.1 Enumeration of the characteristics

The characteristics of the unit and its assigned designations and values (where applicable) are

covered as follows:
– type of unit (5.2);
– rated values (5.3);
– class of use (5.4);
– control circuits (5.5);
– auxiliary circuits (5.6).
5.2 Type of unit
A unit shall be defined by the following details as applicable:
– number of poles;
– number of positions (if there are more than two);
– provision of an enclosure;
– degree of protection provided by the enclosure (see 3.3.29 of IEC 61992-1).
5.3 Rated values
5.3.1 General
The rated characteristic values shall be specified by the purchaser. Nominal voltage values
shall be selected from the values indicated in table 1 of IEC 61992-1; current values should
have one of the preferred values in 5.1.2 of IEC 61992-1.
These values shall be confirmed by the manufacturer, who shall indicate the limit values for the
type of unit proposed, and shall be complemented with other data.
All these values are to be stipulated in accordance with 5.3.2 and 5.3.3, but it is not necessary
to specify all the listed rated values.
5.3.2 Voltages
A unit is defined by the following voltages:

– nominal voltage (U ) (see IEC 60850);
n
– system voltages and limits (see 3.2.1 and 5.1.3 of IEC 61992-1);
– rated voltage (U ) (see 3.2.3 of IEC 61992-1);
Ne
– rated insulation voltage (U ) (see 3.2.2 of IEC 61992-1). It shall be equal to or higher than
Nm
U ;
max
– rated impulse withstand voltage (U ) (see 3.2.4 of IEC 61992-1);
Ni
– power-frequency voltage withstand level (U ) (see 3.2.5 of IEC 61992-1). This is a dry test
a
for units used indoors;
– auxiliary and control supply voltages (see 3.2.3.1 of IEC 61992-1).

– 12 – 61992-3  CEI:2001
5.3.3 Courants
Un appareil est défini par les courants suivants:

– courant thermique conventionnel (I ; I ) (voir 3.2.8 et 3.2.9 de la CEI 61992-1);
th the
– courant assigné de service (I ) (voir 3.2.10 de la CEI 61992-1);
Ne
– pouvoirs de coupure et de fermeture assignés (voir 3.2.18 et 3.2.22 de la CEI 61992-1):

• les interrupteurs sectionneurs et les sectionneurs pour lesquels le fabricant déclare un
pouvoir de fermeture doivent être capables d'établir le courant présumé indiqué à une
tension U égale à 1,2 U ;
Ne
• un pouvoir de coupure assigné exige que l'appareil soit capable d'interrompre tout
courant d'une valeur inférieure ou égale à ce pouvoir de coupure assigné;
– courant assigné admissible de courte durée (I ) (voir 3.2.11 de la CEI 61992-1).
Ncw
NOTE 1 Il n’est pas nécessaire que les courants assignés de courte durée aient la même valeur que le courant de
court-circuit assigné I .
Nss
5.4 Catégorie d’emploi
Les sectionneurs doivent se fermer et s'ouvrir sans charge, sauf spécification contraire du
fabricant.
Les interrupteurs sectionneurs doivent se fermer et s'ouvrir en charge, y compris avec les
charges inductives élevées.
Les deux systèmes doivent disposer de mécanismes à verrouillage électrique ou à verrouillage
mécanique.
Les courants minimaux de coupure, de fermeture et de courte durée admissibles des
sectionneurs et interrupteurs sectionneurs doivent être au moins égaux aux valeurs du
tableau 1 pour la catégorie appropriée d'interrupteur sectionneur.
Tableau 1 – Catégories de sectionneurs et d’interrupteurs sectionneurs
Pouvoirs Courant de courte durée
admissible
(avec t ≥≥≥≥ 0,01 s)
Catégorie c
Etablissement Coupure Courant Durée
I0 0 I 250 ms
Ncw
II 0 250 ms
I I
Ne Ncw
III 250 ms
I I I
Ne Ne Ncw
IV 3 I 3 I I 250 ms
Ne Ne Ncw
V I 0 I 250 ms
Nss Ncw
VI I 3 I I 250 ms
Nss Ne Ncw
NOTE 1 Sauf spécification contraire, I a les mêmes caractéristiques que I .
Nss Ncw
NOTE 2 Une application type des catégories suivantes est la suivante:
– catégorie I: sectionneur et sectionneur de terre utilisés dans des emplacements où
l’acheteur a pris toutes les précautions pour empêcher tout courant de défaut;
– catégorie II: interrupteur sectionneur adapté à la coupure du courant de charge
uniquement;
– catégorie III: interrupteur sectionneur en série avec la ligne d’alimentation, adapté à
la fermeture et à la coupure du courant assigné uniquement;
– catégorie IV: interrupteur sectionneur comme en III, mais adapté à la fermeture et à
la coupure du courant de démarrage du train;
– catégorie V: sectionneur et sectionneur de terre utilisés dans des emplacements où
il y a la possibilité d’une fermeture involontaire sur un courant de défaut;
– catégorie VI: interrupteur sectionneur comme en IV, mais adapté à la fermeture sur
un courant de défaut.
NOTE 3 Pour la définition de t , voir 3.2.15 dans la CEI 61992-1.
c
61992-3  IEC:2001 – 13 –
5.3.3 Currents
A unit is defined by the following currents:

– conventional thermal current (I ; I ) (see 3.2.8 and 3.2.9 of IEC 61992-1).
th the
– rated service current (I ) (see 3.2.10 of IEC 61992-1);
Ne
– rated breaking and making capacities (see 3.2.18 and 3.2.22 of IEC 61992-1):

• switch disconnectors and those disconnectors for which the manufacturer declares a
making capacity shall be able to make the stated prospective current at a voltage U
equal to 1,2 U ;
Ne
• a rated breaking capacity requires the unit to be able to interrupt any current of a
value lower than, or equal to, this rated breaking capacity.
– rated short-time withstand current (I ) (see 3.2.11 of IEC 61992-1).
Ncw
NOTE 1 Rated short-time currents need not have the same value as the rated short-circuit current I .
Nss
5.4 Class of use
Disconnectors shall close and open at no-load except if otherwise declared by the manu-
facturer.
Switch disconnectors shall close and open on-load, including highly inductive loads.
Both devices have either electrically latched or mechanically latched mechanisms.
The minimum breaking, making and short-time withstand currents of the disconnectors and
switch disconnectors shall be at least those given in table 1 for the appropriate category of
switch disconnector.
Table 1 – Categories of disconnectors and switch disconnectors
Capacities
Short-time withstand current
(with t ≥≥≥≥ 0,01 s)
c
Category
Making Breaking Current Duration
I0 0 I 250 ms
Ncw
II 0 250 ms
INe INcw
III I I I 250 ms
Ne Ne Ncw
IV 3 I 3 I I 250 ms
Ne Ne Ncw
V I 0 I 250 ms
Nss Ncw
VI I 3 I I 250 ms
Nss Ne Ncw
NOTE 1 Unless otherwise specified, I has the same rating as I .
Nss Ncw
NOTE 2 A typical application of the above categories is the following:
– category I: disconnector and earthing switch used in locations where the purchaser
has taken all precautions to inhibit making on to a fault current;
– category II: switch disconnector required for breaking load current only;
– category III: switch disconnector in series with the feeder, required for making and
breaking the rated current only;
– category IV: switch disconnector as in III, but required for making and breaking the
train starting current;
– category V: disconnector and earthing switch used in locations where the
possibility exists of an inadvertent make on to a fault current;
– category VI: switch disconnector as in IV, but required for making on to a fault
current.
NOTE 3 For definition of t , see 3.2.15 of IEC 61992-1.
c
– 14 – 61992-3  CEI:2001
5.5 Circuits de commande
Les circuits de commande sont identifiés par les données suivantes:

– la tension des circuits de commande;

– le type de courant (c.c. ou c.a.);

– la fréquence, en cas de courant alternatif.

La tension de la source d'alimentation et sa fréquence sont les valeurs sur lesquelles sont

basées les performances, le comportement thermique et les caractéristiques d'isolation.

La tension d'alimentation doit être comprise entre 80 % et 110 % de la tension spécifiée,
conformément à 5.2 de la CEI 61992-1.
Lorsque la tension de commande est la même que dans le circuit principal, les mêmes
variations que celles du circuit principal s'appliquent.
Le fabricant doit indiquer les valeurs de l'intensité du courant prélevé par les circuits de
commande à la tension spécifiée. Dans le cas où les circuits de commande prélèvent le
courant de manière intermittente, la durée du débit de courant doit être précisée.
5.6 Contacts et circuits auxiliaires
Les circuits auxiliaires sont principalement définis par le nombre de contacts fournis, leurs
valeurs assignées (courant thermique et tension) et leurs caractéristiques (NO ou NC ou
commutation). Sauf spécification contraire, la tension assignée doit être conforme à 5.2 de la
CEI 61992-1 et l'acheteur doit spécifier le nombre minimal de contacts auxiliaires requis.
Le câblage auxiliaire connecté à un circuit à 1 000 V alternatif ou 1 500 V continu ou plus doit
être physiquement séparé de ceux connectés à un circuit à une tension inférieure à ces limites.
Pour les autres caractéristiques des circuits auxiliaires, les exigences de 5.5 s'appliquent.
6 Construction
6.1 Généralités
Tout appareillage et toute installation analogue fournis par un fabricant pour une utilisation
donnée et ayant les mêmes caractéristiques doivent être interchangeables dans leur ensemble
et également par parties.
Tous les appareillages et toutes les connexions exigés pour une exploitation, une commande
et une protection sûres et satisfaisantes des équipements concernés doivent être fournis, qu'ils
soient ou non spécifiquement mentionnés. Ces équipements doivent être mis à la terre, isolés,
blindés ou placés sous enveloppe, selon le cas, de manière à assurer la protection des
équipements et la sécurité des personnes concernées pour leur exploitation et leur
maintenance.
Les circuits et contacts auxiliaires et de contrôle doivent être conformes aux exigences de 5.2
de la CEI 61992-1.
6.1.1 Matériaux
Aucun matériau contenant de l'amiante ne doit être utilisé pour la construction des appareils.
NOTE Une attention particulière est à porter à la capacité du matériau utilisé à résister à l'humidité et au feu:
il convient que les matériaux utilisés soient du type auto-extincteur afin de minimiser le risque de propagation
d'incendie d'une armoire à une autre. Voir la CEI 61992-1, annexe B.

61992-3  IEC:2001 – 15 –
5.5 Control circuits
The control circuits are identified by the following:

– the voltage of the control circuits;

– the kind of current (d.c. or a.c.);

– the frequency, in case of a.c.

The voltage of the supply source and its frequency are the values on which the performance,

the thermal behaviour and the insulation characteristics are based.

The supply voltage shall be within a range between 80 % and 110 % of the specified voltage
according to 5.2 of IEC 61992-1.
When the control voltage is the same as in the main circuit, the same variations as in the main
circuit apply.
The manufacturer shall indicate the value(s) of the current drawn by the control circuits at the
specified voltage. In case of control circuits which draw current intermittently, the duration of
the current flow shall be given.
5.6 Auxiliary contacts and circuits
Auxiliary circuits are mainly defined by the number of contacts provided, their rating (thermal
current and voltage) and by their characteristics (NO, NC or commutation). Unless otherwise
required, the rated voltage shall be in accordance with 5.2 of IEC 61992-1, and the purchaser
shall specify the minimum number of auxiliary contacts required.
The auxiliary wiring connected to a circuit at 1 000 V a.c. or 1 500 V d.c. or above shall be
physically separated from those connected to a circuit at a voltage below the said limits.
For other characteristics of the auxiliary circuits, the requirements of 5.5 apply.
6 Construction
6.1 General
Every like plant and apparatus, supplied by a manufacturer for a given use and with the same
characteristics, shall be interchangeable as a whole and also as regards its parts.

All apparatus and connections required for the safe and satisfactory operation, control and
protection of the equipment concerned shall be provided, whether or not specifically
mentioned. The equipment shall be earthed, insulated, screened or enclosed as may be
appropriate to ensure the protection of the equipment and the safety of those concerned in its
operation and maintenance.
Control and auxiliary circuits and contacts shall comply with the requirements of 5.2 of
IEC 61992-1.
6.1.1 Materials
No materials containing asbestos shall be used in the construction of the units.
NOTE Special attention should be paid to the ability of the material used to resist moisture and fire: materials
used should be of the self-extinguishing type, so that the risk of propagation of fire from one cubicle to another is
minimized. See IEC 61992-1, annex B.

– 16 – 61992-3  CEI:2001
6.1.2 Contacts d’amorçage
Le cas échéant, les contacts d'amorçage, susceptibles de se consumer lors d'une interruption

de l'arc, doivent être faciles à remplacer.

6.1.3 Lignes de fuite et distances dans l’air

Les lignes de fuite et distances dans l'air ne doivent pas être inférieures à celles indiquées

dans le tableau 1 de la CEI 61992-1 et à son annexe D.

NOTE Les lignes de fuite et distances dans l'air peuvent être augmentées pour tenir compte de la présence de

substances étrangères après le nombre de manœuvres intervenant, en conditions normales et de court-circuit,

pendant la durée de vie normale entre les opérations de nettoyage.
Le cas échéant, des nervures doivent être prévues afin de rompre la continuité du dépôt
conducteur susceptible de se former pendant le fonctionnement.
6.1.4 Connexions primaires
Les appareils doivent être équipés de couplages fixes, amovibles (boulonnés ou à mâchoires)
ou enfichables.
6.1.5 Emplacement des connexions primaires
Pour les appareils non amovibles, les bornes des connexions primaires doivent être
accessibles, l'appareil se trouvant en situation normale de fonctionnement.
Pour les appareils amovibles, les bornes des connexions primaires doivent être accessibles,
dans les conditions spécifiées dans la EN 50123-6.
6.1.6 Borne de mise à la terre
Les bâtis, la structure et les parties fixes des enveloppes métalliques doivent être connectés
les uns aux autres et à une borne de terre adaptée, placée dans une position accessible, afin
d'assurer la mise à la terre.
NOTE 1 Cette condition peut être satisfaite par les éléments normaux de construction, une continuité électrique
appropriée étant assurée.
Pour les appareils amovibles, la connexion de terre doit être effectuée avant ouverture des
volets, et les volets doivent être fermés avant débranchement de la connexion de terre.
NOTE 2 L'acheteur peut exiger des connexions de terre dédiées à cet effet. Pour les connexions de terre non
dédiées, en ce qui concerne les boulons ou autres fixations utilisés pour la continuité de terre, les instructions de
maintenance doivent exprimer les exigences de nettoyage des surfaces et de vérification de l'étanc
...
