IEC 60107-3:1988

Recommended methods of measurement on receivers for television broadcast transmissions. Part 3: Electrical measurements on multichannel sound television receivers using subcarrier systems

Applies to broadcast television receivers designed for the reception of multichannel sound using subcarriers. Is applicable to both the FM-FM and BTSC systems described in CCIR Report 795.

Méthodes recommandées pour les mesures sur les récepteurs de télévision. Troisième partie: Mesures électriques applicables aux récepteurs de télévision à son multivoies utilisant des systèmes à sous-porteuse

S'applique aux récepteurs de télévision conçus pour la réception de systèmes à son multivoies à base de sousporteuses. Est applicable au système MF-MF ainsi qu'au système BTSC décrits dans le Rapport 795 du CCIR.

General Information

• Status: Published
• Publication Date: 06-May-1999
• ICS: 33.160.25 - Television receivers
• Technical Committee: TC 100 - Audio, video and multimedia systems and equipment
• Current Stage: PPUB - Publication issued
• Completion Date: 14-Dec-1988

Relations

• Amended By: IEC 60107-3:1988/AMD1:1999 - Amendment 1 - Recommended methods of measurement on receivers for television broadcast transmissions. Part 3: Electrical measurements on multichannel sound television receivers using subcarrier systems
• Effective Date: 05-Sep-2023

Standards Content (Sample)

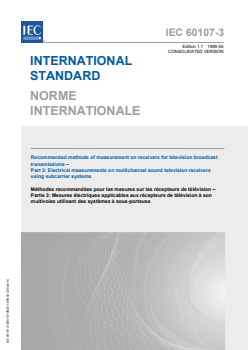

IEC 60107-3 ®
Edition 1.1 1999-05
CONSOLIDATED VERSION
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
Recommended methods of measurement on receivers for television broadcast
transmissions –
Part 3: Electrical measurements on multichannel sound television receivers
using subcarrier systems
Méthodes recommandées pour les mesures sur les récepteurs de télévision –
Partie 3: Mesures électriques applicables aux récepteurs de télévision à son
multivoies utilisant des systèmes à sous-porteuse

IEC 60107-3:1998-12+AMD1:1999-02 CSV(en-fr)

Copyright © 1999 IEC, Geneva, Switzerland

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form
or by any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from
either IEC or IEC's member National Committee in the country of the requester. If you have any questions about IEC
copyright or have an enquiry about obtaining additional rights to this publication, please contact the address below or
your local IEC member National Committee for further information.

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite
ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie
et les microfilms, sans l'accord écrit de l'IEC ou du Comité national de l'IEC du pays du demandeur. Si vous avez des
questions sur le copyright de l'IEC ou si vous désirez obtenir des droits supplémentaires sur cette publication, utilisez
les coordonnées ci-après ou contactez le Comité national de l'IEC de votre pays de résidence.

IEC Central Office Tel.: [phone]
3, rue de Varembé Fax: [phone]
CH-1211 Geneva 20 [e-mail]
Switzerland www.iec.ch
About the IEC
The International Electrotechnical Commission (IEC) is the leading global organization that prepares and publishes
International Standards for all electrical, electronic and related technologies.

About IEC publications
The technical content of IEC publications is kept under constant review by the IEC. Please make sure that you have the
latest edition, a corrigenda or an amendment might have been published.

IEC Catalogue - webstore.iec.ch/catalogue Electropedia - www.electropedia.org
The stand-alone application for consulting the entire The world's leading online dictionary of electronic and
bibliographical information on IEC International Standards, electrical terms containing 20 000 terms and definitions in
Technical Specifications, Technical Reports and other English and French, with equivalent terms in 15 additional
documents. Available for PC, Mac OS, Android Tablets and languages. Also known as the International Electrotechnical
iPad. Vocabulary (IEV) online.

IEC publications search - www.iec.ch/searchpub IEC Glossary - std.iec.ch/glossary
The advanced search enables to find IEC publications by a 65 000 electrotechnical terminology entries in English and
variety of criteria (reference number, text, technical French extracted from the Terms and Definitions clause of
committee,…). It also gives information on projects, replaced IEC publications issued since 2002. Some entries have been
and withdrawn publications. collected from earlier publications of IEC TC 37, 77, 86 and

CISPR.
IEC Just Published - webstore.iec.ch/justpublished

Stay up to date on all new IEC publications. Just Published IEC Customer Service Centre - webstore.iec.ch/csc
details all new publications released. Available online and If you wish to give us your feedback on this publication or
also once a month by email. need further assistance, please contact the Customer Service
Centre: [e-mail].
A propos de l'IEC
La Commission Electrotechnique Internationale (IEC) est la première organisation mondiale qui élabore et publie des
Normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications IEC
Le contenu technique des publications IEC est constamment revu. Veuillez vous assurer que vous possédez l’édition la
plus récente, un corrigendum ou amendement peut avoir été publié.

Catalogue IEC - webstore.iec.ch/catalogue Electropedia - www.electropedia.org
Application autonome pour consulter tous les renseignements
Le premier dictionnaire en ligne de termes électroniques et
bibliographiques sur les Normes internationales,
électriques. Il contient 20 000 termes et définitions en anglais
Spécifications techniques, Rapports techniques et autres
et en français, ainsi que les termes équivalents dans 15
documents de l'IEC. Disponible pour PC, Mac OS, tablettes
langues additionnelles. Egalement appelé Vocabulaire
Android et iPad.
Electrotechnique International (IEV) en ligne.

Recherche de publications IEC - www.iec.ch/searchpub
Glossaire IEC - std.iec.ch/glossary
La recherche avancée permet de trouver des publications IEC
65 000 entrées terminologiques électrotechniques, en anglais
en utilisant différents critères (numéro de référence, texte,
et en français, extraites des articles Termes et Définitions des
comité d’études,…). Elle donne aussi des informations sur les
publications IEC parues depuis 2002. Plus certaines entrées
projets et les publications remplacées ou retirées.
antérieures extraites des publications des CE 37, 77, 86 et

CISPR de l'IEC.
IEC Just Published - webstore.iec.ch/justpublished

Restez informé sur les nouvelles publications IEC. Just Service Clients - webstore.iec.ch/csc
Published détaille les nouvelles publications parues. Si vous désirez nous donner des commentaires sur cette
Disponible en ligne et aussi une fois par mois par email. publication ou si vous avez des questions contactez-nous:
[e-mail].
IEC 60127-3 ®
Edition 1.1 1999-05
CONSOLIDATED VERSION
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
Recommended methods of measurement on receivers for television broadcast

transmissions –
Part 3: Electrical measurements on multichannel sound television receivers

using subcarrier systems
Méthodes recommandées pour les mesures sur les récepteurs de télévision –

Partie 3: Mesures électriques applicables aux récepteurs de télévision à son

multivoies utilisant des systèmes à sous-porteuse

INTERNATIONAL
ELECTROTECHNICAL
COMMISSION
COMMISSION
ELECTROTECHNIQUE
INTERNATIONALE
ICS 33.160.20 ISBN 2-8318-4782-6

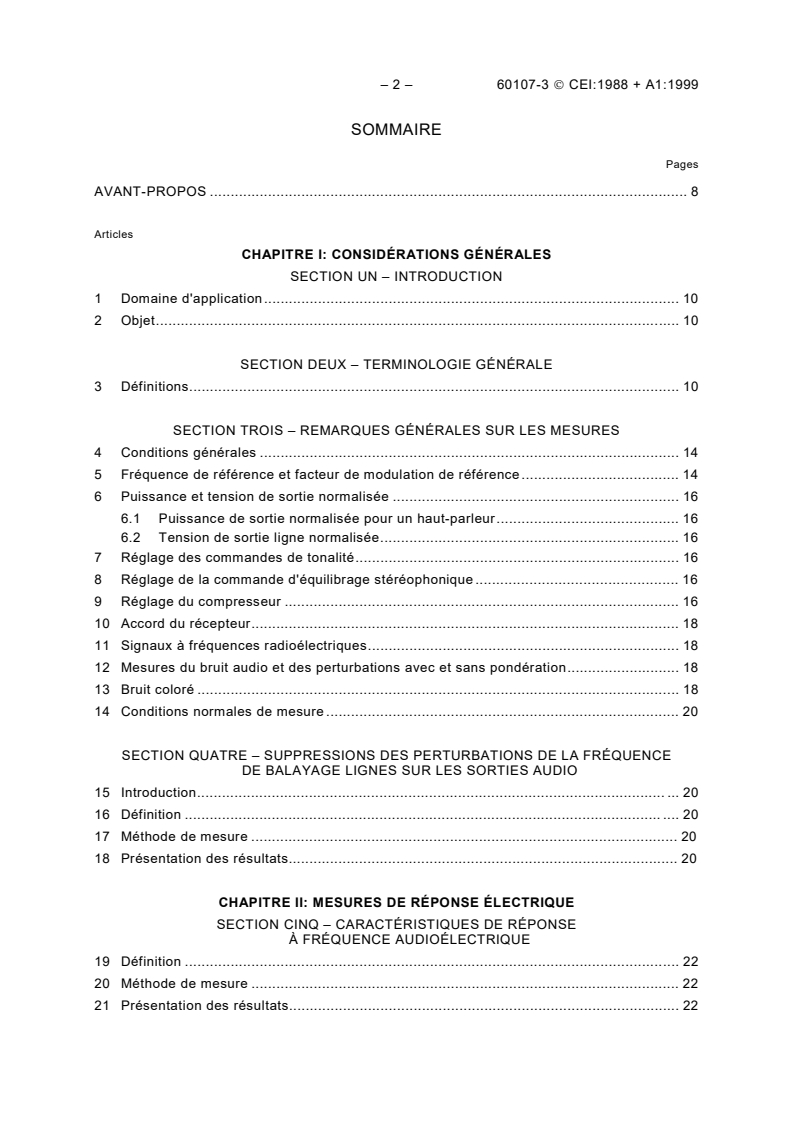

– 2 – 60107-3  CEI:1988 + A1:1999
SOMMAIRE
Pages
AVANT-PROPOS . 8
Articles
CHAPITRE I: CONSIDÉRATIONS GÉNÉRALES
SECTION UN – INTRODUCTION
1 Domaine d'application. 10
2 Objet. 10
SECTION DEUX – TERMINOLOGIE GÉNÉRALE
3 Définitions. 10
SECTION TROIS – REMARQUES GÉNÉRALES SUR LES MESURES
4 Conditions générales . 14
5 Fréquence de référence et facteur de modulation de référence. 14
6 Puissance et tension de sortie normalisée . 16
6.1 Puissance de sortie normalisée pour un haut-parleur. 16
6.2 Tension de sortie ligne normalisée. 16
7 Réglage des commandes de tonalité. 16
8 Réglage de la commande d'équilibrage stéréophonique. 16
9 Réglage du compresseur . 16
10 Accord du récepteur. 18
11 Signaux à fréquences radioélectriques. 18
12 Mesures du bruit audio et des perturbations avec et sans pondération. 18
13 Bruit coloré . 18
14 Conditions normales de mesure . 20
SECTION QUATRE – SUPPRESSIONS DES PERTURBATIONS DE LA FRÉQUENCE
DE BALAYAGE LIGNES SUR LES SORTIES AUDIO
15 Introduction. . 20
16 Définition . . 20
17 Méthode de mesure . 20
18 Présentation des résultats. 20
CHAPITRE II: MESURES DE RÉPONSE ÉLECTRIQUE
SECTION CINQ – CARACTÉRISTIQUES DE RÉPONSE
À FRÉQUENCE AUDIOÉLECTRIQUE
19 Définition . 22
20 Méthode de mesure . 22
21 Présentation des résultats. 22

60107-3  IEC:1988 + A1:1999 – 3 –
CONTENTS
Page
FOREWORD . 9
CHAPTER I: GENERAL
SECTION ONE – INTRODUCTION
Clause
1 Scope . 11
2 Object. 11
SECTION TWO – GENERAL EXPLANATION OF TERMS
3 Definitions. 11
SECTION THREE – GENERAL NOTES ON MEASUREMENTS
4 General conditions . 15
5 Reference frequency and reference modulation factor . 15
6 Standard output power and voltage. 17
6.1 Standard output power for loudspeakers . 17
6.2 Standard line output voltage . 17
7 Setting of tone controls . 17
8 Setting of stereo balance control. 17
9 Setting of compressor . 17
10 Receiver tuning. 19
11 Radio-frequency signals. 19
12 Weighted and unweighted audio noise and interface measurements . 19
13 Coloured noise. 19
14 Standard measuring conditions . 21
SECTION FOUR – SUPPRESSION OF LINE-SCAN FREQUENCY INTERFERENCE
AT THE AUDIO OUTPUTS
15 Introduction. . 21
16 Definition . . 21
17 Method of measurement. 21
18 Presentation of results . 21
CHAPTER II: ELECTRICAL RESPONSE MEASUREMENTS
SECTION FIVE – AUDIO-FREQUENCY RESPONSE CHARACTERISTICS
19 Definition . 23
20 Method of measurement. 23
21 Presentation of results . 23

– 4 – 60107-3  CEI:1988 + A1:1999
SECTION SIX – CARACTÉRISTIQUES DE RÉPONSE À FRÉQUENCE AUDIOÉLECTRIQUE
DES COMMANDES DE TONALITÉ
22 Définition . 24
23 Méthode de mesure . 24
24 Présentation des résultats. 24
CHAPITRE III: DISTORSION DE NON-LINÉARITÉ AUX FRÉQUENCES
AUDIOÉLECTRIQUES
SECTION SEPT – DISTORSION EN PRÉSENCE D'UN SEUL SIGNAL,
DISTORSION HARMONIQUE
25 Définition . 24
26 Méthode de mesure . 24
26.1 Mesure de la distorsion en fonction de la puissance de sortie . 24
26.2 Mesure de la distorsion en fonction du facteur de modulation . 26
27 Présentation des résultats. 26
SECTION HUIT – INTERMODULATION
28 Remarques générales . 26
CHAPITRE IV: SÉPARATION ENTRE VOIES AUDIO
SECTION NEUF – DIAPHONIE
29 Définition . 28
30 Méthode de mesure . 28
30.1 Méthode du signal sinusoïdal. 28
30.2 Méthode du bruit coloré . 30
31 Présentation des résultats. 30
SECTION DIX – SÉPARATION EN STÉRÉOPHONIE
32 Définition . 30
33 Méthode de mesure . 32
34 Présentation des résultats. 32
CHAPITRE V: PERTURBATIONS D'ORIGINE INTERNE
SECTION ONZE – BRUIT PLANCHER ET RAPPORT SIGNAL SUR BOURDONNEMENT
35 Définition . 34
36 Méthode de mesure . 34
36.1 Bruit plancher . 34
36.2 Rapport signal sur bourdonnement . 34
37 Présentation des résultats. 36
SECTION DOUZE – RAPPORT SIGNAL SUR BATTEMENT DE BOURDONNEMENT DANS
UNE VOIE AUDIO ÉMISE PAR UNE SOUS-PORTEUSE MF
38 Définition . 36
39 Méthode de mesure . 36
40 Présentation des résultats. 36

60107-3  IEC:1988 + A1:1999 – 5 –
SECTION SIX – AUDIO-FREQUENCY RESPONSE CHARACTERISTICS
OF TONE CONTROLS
22 Definition . 25
23 Method of measurement. 25
24 Presentation of results . 25
CHAPTER III: AUDIO-FREQUENCY NON-LINEAR DISTORTION
SECTION SEVEN – DISTORTION IN THE PRESENCE OF A SINGLE SIGNAL,
HARMONIC DISTORTION
25 Definition . 25
26 Method of measurement. 25
26.1 Measurement of distortion as a function of output power. 25
26.2 Measurement of distortion as a function of modulation factor . 27
27 Presentation of results . 27
SECTION EIGHT – INTERMODULATION
28 General. 27
CHAPTER IV: AUDIO CHANNEL SEPARATION
SECTION NINE – CROSSTALK
29 Definition . 29
30 Method of measurement. 29
30.1 Sine wave method . 29
30.2 Coloured noise method . 31
31 Presentation of results . 31
SECTION TEN – STEREOPHONIC SEPARATION
32 Definition . 33
33 Method of measurement. 33
34 Presentation of results . 33
CHAPTER V: INTERNALLY GENERATED INTERFERENCE
SECTION ELEVEN – NOISE FLOOR AND SIGNAL-TO-BUZZ RATIO
35 Definition . 35
36 Method of measurement. 35
36.1 Noise floor . 35
36.2 Signal-to-buzz ratio. 35
37 Presentation of results . 37
SECTION TWELVE – SIGNAL-TO-BUZZ-BEAT RATIO IN THE AUDIO CHANNEL
TRANSMITTED BY AN FM SUBCARRIER
38 Definition . 37
39 Method of measurement. 37
40 Presentation of results . 37

– 6 – 60107-3  CEI:1988 + A1:1999
CHAPITRE VI: SENSIBILITÉ
SECTION TREIZE – RAPPORT SIGNAL SUR BRUIT
41 Définition . 38
42 Méthode de mesure . 38
43 Présentation des résultats. 38
SECTION QUATORZE – SENSIBILITÉ LIMITÉE PAR LE BRUIT
44 Définition . 38
45 Méthode de mesure . 38
46 Présentation des résultats. 38
SECTION QUINZE – SENSIBILITÉ D'IDENTIFICATION DE MODE
47 Définition . 40
48 Méthode de mesure . 40
49 Présentation des résultats. 40
Figures . 42
Annexe A – Paramètres de modulation du sous-système MF-MF et du système
à deux sous-porteuses . 52
Annexe B – Prescriptions relatives aux commandes du générateur stéréophonique
à deux sous-porteuses et essai d'aptitude . 54

60107-3  IEC:1988 + A1:1999 – 7 –
CHAPTER VI: SENSITIVITY
SECTION THIRTEEN – SIGNAL-TO-NOISE RATIO
41 Definition . 39
42 Method of measurement. 39
43 Presentation of results . 39
SECTION FOURTEEN – NOISE-LIMITED SENSITIVITY
44 Definition . 39
45 Method of measurement. 39
46 Presentation of results . 39
SECTION FIFTEEN –MODE IDENTIFICATION SENSITIVITY
47 Definition . 41
48 Method of measurement. 41
49 Presentation of results . 41
Figures . 43
Appendix A – Modulation parameters for the FM-FM and BTSC systems. 53
Appendix B – Requirements for BTSC stereo generator control and test capability. 55

– 8 – 60107-3 © CEI:1988 + A1:1999
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
___________
MÉTHODES RECOMMANDÉES POUR LES MESURES
SUR LES RÉCEPTEURS DE TÉLÉVISION –
Troisième partie: Mesures électriques applicables
aux récepteurs de télévision à son multivoies
utilisant des systèmes à sous-porteuse
AVANT-PROPOS
1) La CEI (Commission Électrotechnique Internationale) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes
internationales. Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national
intéressé par le sujet traité peut participer. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement
avec l'Organisation Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les
deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les
Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
Cette version consolidée de la Norme IEC officielle et de son amendement a été préparée
pour la commodité de l'utilisateur.
La CEI 60107-3 édition 1.1 contient la première édition (1988) [documents 12A(BC)122 et
12A(BC)128] et son amendement 1 (1999) [documents 100A/111/FDIS et 100A/119/RVD].
Une ligne verticale dans la marge indique où la publication de base a été modifiée par
l'amendement 1.
La présente norme a été établie par le sous-comité 12A: Matériels récepteurs, du comité
d'études 12 de la CEI: Radiocommunications.
Les publications suivantes de la CEI sont citées dans la présente norme.
CEI 60107-1:1997, Méthodes de mesures applicables aux récepteurs de télévision – Partie 1: Considérations
générales – Mesures aux domaines radiofréquences et vidéofréquences
CEI 60107-2:1997, Méthodes de mesures applicables aux récepteurs de télévision – Partie 2: Voies son –
Méthodes générales et méthodes pour voies monophoniques
CEI 60315-4:1997, Méthodes de mesure applicables aux récepteurs radioélectriques pour diverses classes
d'émission – Partie 4: Récepteurs pour émissions de radiodiffusion en modulation de fréquence
Autres publications citées:
Rapport BS.795-3 de l’UIT-R
Recommandations BS.468-4, BS.559-2 et BT.470-5 de l’UIT-R

60107-3 © IEC:1988 + A1:1999 – 9 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
___________
RECOMMENDED METHODS OF MEASUREMENT ON RECEIVERS
FOR TELEVISION BROADCAST TRANSMISSIONS –
Part 3: Electrical measurements on multichannel sound television
receivers using subcarrier systems
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International
Organization for Standardization (ISO) in accordance with conditions determined by agreement between the
two organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
This consolidated version of the official IEC Standard and its amendment has been
prepared for user convenience.
IEC 60107-3 edition 1.1 contains the first edition (1988) [documents 12A(CO)122 and
12A(CO)128] and its amendment 1 (1999) [documents 100A/111/FDIS and 100A/119/RVD].
A vertical line in the margin shows where the base publication has been modified by
amendment 1.
This standard has been prepared by subcommittee 12A: Receiving equipment, of IEC technical
committee 12: Radiocommunications.
The following IEC publications are quoted in this standard.
IEC 60107-1:1997, Methods of measurement on receivers for television broadcast transmissions – Part 1: General
considerations – Measurements at radio and video frequencies
IEC 60107-2:1997, Methods of measurement on receivers for television broadcast transmissions – Part 2: Audio
channels – General methods and methods for monophonic channels
IEC 60315-4:1997, Methods of measurement on radio receivers for various classes of emission – Part 4: Receivers
for frequency-modulated sound broadcasting emissions
Other publications quoted:
ITU-R Report BS.795-3
ITU-R Recommendations BS.468-4, BS.559-2 and BT.470-5

– 10 – 60107-3  CEI:1988 + A1:1999
MÉTHODES RECOMMANDÉES POUR LES MESURES
SUR LES RÉCEPTEURS DE TÉLÉVISION –
Troisième partie: Mesures électriques applicables
aux récepteurs de télévision à son multivoies
utilisant des systèmes à sous-porteuse
CHAPITRE I: CONSIDÉRATIONS GÉNÉRALES
SECTION UN – INTRODUCTION
1 Domaine d'application
Les méthodes de mesure des caractéristiques électriques exposées dans la présente norme
s'appliquent particulièrement aux récepteurs de télévision conçus pour la réception de
systèmes à son multivoies à base de sous-porteuses.
NOTE – On utilise couramment deux systèmes: le système MF-MF et le système à deux sous-porteuses (BTSC),
*
tels qu'ils sont décrits dans le Rapport BS.795-3 de l’UIT-R .
2 Objet
L'objet de cette norme est de normaliser les méthodes de mesure qui, dans le cadre de son
domaine d'application, s'appliquent aux caractéristiques électriques les plus importantes des
récepteurs.
SECTION DEUX – TERMINOLOGIE GÉNÉRALE
3 Définitions
Les définitions ci-après sont applicables dans le cadre de la présente norme.
3.1
voie principale
voie à fréquence audioélectrique qui achemine le signal audiofréquence principal directement
par modulation en fréquence de la porteuse son principale d'un système de télévision
NOTE – Cette voie est compatible avec la voie son du système monophonique de télévision radiodiffusée
correspondant.
3.2
voie gauche (droite)
la voie gauche (droite) est la voie à fréquence audioélectrique qui achemine le signal son
gauche (droit) en émission stéréophonique
3.3
voie stéréophonique sommée
voie qui achemine la somme des signaux (G + D) du signal audio gauche (G) et du signal
audio droit (D)
La voie principale est utilisée comme voie stéréophonique sommée.
___________
*
UIT-R: Union Internationale des Télécommunications – Secteur des radiocommunications.

60107-3  IEC:1988 + A1:1999 – 11 –
RECOMMENDED METHODS OF MEASUREMENT ON RECEIVERS
FOR TELEVISION BROADCAST TRANSMISSIONS –
Part 3: Electrical measurements on multichannel sound television
receivers using subcarrier systems
CHAPTER I: GENERAL
SECTION ONE – INTRODUCTION
1 Scope
The methods of measuring the electrical characteristics described in this standard apply
particularly to broadcast television receivers designed for the reception of multichannel sound
systems using subcarriers.
NOTE – Currently two systems are in operation: The FM-FM and BTSC systems, which are described in ITU-R
*
Report BS.795-3
2 Object
The object of this standard is to standardize the methods of measurement for the more
important electrical characteristics of receivers, within the scope of this part of the standard.
SECTION TWO – GENERAL EXPLANATION OF TERMS
3 Definitions
The following definitions apply for the purpose of this standard.
3.1
main channel
the main channel is an audio channel which carries the main audio signal directly by
frequency-modulating the main sound carrier of a television system
NOTE – This channel is compatible with the audio channel in the related monophonic television broadcasting
system.
3.2
left (right) channel
the left (right) channel is an audio channel which carries the left (right) audio signal in the
stereophonic transmission
3.3
stereo sum channel
the stereo sum channel is a channel which carries the sum signal (L + R) of the left audio
signal (L) and the right audio signal (R)
The main channel is used for the stereo sum channel
___________
*
ITU-R: International Telecommunication Union Radiocommunication Sector.

– 12 – 60107-3  CEI:1988 + A1:1999
3.4
sous-voie stéréophonique
voie qui achemine le signal différence (G – D) du signal audio gauche et du signal audio droit
dans une sous-porteuse dont la fréquence est égale au double de la fréquence de balayage
ligne. La sous-porteuse est modulée en fréquence dans les systèmes MF-MF et en amplitude
à double bande latérale avec suppression de la porteuse et avec un signal pilote dans les
systèmes à deux sous-porteuses
3.5
seconde voie
voie audio supplémentaire qui achemine un deuxième signal audio dans une sous-porteuse
MF. Dans les systèmes MF-MF, on utilise la même sous-porteuse à la fois pour la sous-voie
stéréophonique et cette deuxième voie.
3.6
sous-voie pour deuxième programme audio
deuxième voie des systèmes à deux sous-porteuses. La fréquence de la sous-porteuse est
égale à cinq fois celle du balayage lignes
3.7
mode à son double voie
mode d'émission dans lequel un signal audio S est acheminé par la voie principale et un autre
signal audio par la voie pour deuxième programme audio
3.8
mode stéréophonique
mode d'émission dans lequel les signaux audio gauche et droit sont acheminés par la voie
stéréophonique sommée et par la sous-voie stéréophonique
3.9
mode stéréophonique avec deuxième programme audio
mode d'émission dans lequel les signaux audio gauche et droit sont acheminés
simultanément avec le deuxième programme audio. Ce mode n'est utilisé que par les
systèmes à deux sous-porteuses
3.10
identification de mode
fonction qui identifie les modes d'émission
Cette fonction est assurée en utilisant le signal de commande des systèmes MF-MF et le
signal pilote avec l'amplitude de la deuxième sous-porteuse dans les systèmes à deux sous-
porteuses
3.11
compresseur-expanseur
système de réduction de bruit suivant lequel les signaux d'un programme sont comprimés par
un compresseur à l'entrée du modulateur son, puis élargis par un expanseur à la sortie du
démodulateur son
Dans les systèmes à deux sous-porteuses, des compresseurs (codeurs) sont obligatoirement
utilisés pour la sous-voie stéréophonique et la sous-voie pour deuxième programme audio.

60107-3  IEC:1988 + A1:1999 – 13 –
3.4
stereo subchannel
the stereo subchannel is a channel which carries the difference signal (L – R) of the left
audio signal and the right audio signal on a subcarrier, the frequency of which is equal to
twice the line-scan frequency. Modulation of the subcarrier is FM in the FM-FM system, and
AM-DSB-SC with a pilot signal at the line-frequency in the BTSC system
3.5
the second channel
the second channel is an additional audio channel which carries a second audio signal on a
FM subcarrier. In the FM-FM system, the same subcarrier is used for both the stereo
subchannel and the second channel
3.6
SAP (Second Audio Programme) subchannel
the SAP subchannel is the second channel in the BTSC system. The subcarrier frequency is
equal to five times the line-scan frequency
3.7
dual-sound mode
the dual-sound mode is a transmission mode in which one audio signal S is carried by the
main channel and another by the second (SAP) channel
3.8
stereo mode
the stereo mode is a transmission mode in which the left and right audio signals are carried
by the stereo sum channel and the stereo subchannel
3.9
stereo and SAP mode
the stereo and SAP mode is a transmission mode in which the left and right audio signals and
the second audio programme signal are carried simultaneously. This mode is used only in the
BTSC system
3.10
mode identification
mode identification is a function which identifies the transmission modes
The mode identification is performed by using the control signal in the FM-FM system and the
pilot signal and the amplitude of the second subcarrier in the BTSC system
3.11
compander
the compander is a noise reduction system in which programme signals are compressed by a
compressor at the input of the sound modulator and expanded by an expander at the output of
the sound demodulator
In the BTSC system, compressors (encoders) are mandatorily used in the stereo subchannel
and the SAP subchannel.
– 14 – 60107-3  CEI:1988 + A1:1999
SECTION TROIS – REMARQUES GÉNÉRALES SUR LES MESURES
4 Conditions générales
Sauf prescription contraire, les mesures doivent être effectuées dans les conditions exposées
dans la CEI 60107-1 et la CEI 60107-2.
5 Fréquence de référence et facteur de modulation de référence
La fréquence de référence qui sert aux mesures et aux réglages des voies à fréquence audio-
électrique est de 1 000 Hz avec les systèmes MF-MF et de 300 Hz avec les systèmes à deux
sous-porteuses.
Le facteur de modulation est défini comme étant la déviation de fréquence de la porteuse son
principale ou d'une sous-porteuse par rapport à la déviation maximale assignée au système. Il
s'exprime en pourcentage.
Les déviations maximales assignées aux deux systèmes sont indiquées à l'annexe A.
Les facteurs de modulation suivants doivent être utilisés comme référence pour faire les
mesures et les réglages des voies à fréquence radioélectrique.
Voie principale système MF-MF 30 %
systèmes à deux sous-porteuses 14 %
Voie gauche (droite): systèmes MF-MF 30 %
Voie stéréophonique systèmes à deux sous-porteuses 14 % pour signal G ou D
sommée: 14 % pour signaux G et D
systèmes MF-MF 15 % pour signal G ou D
Sous-voie systèmes à deux sous-porteuses 14 % pour signal G ou D à 300 Hz
stéréophonique:
14 % pour signaux G et –D à 300 Hz
systèmes MF-MF 15 %, signal G ou D
Seconde voie: systèmes MF-MF 30 %
systèmes à deux sous-porteuses 14 % à 300 Hz
NOTE 1 – Dans les systèmes MF-MF, le signal d'entrée G (D) détermine le facteur de modulation d'un signal
stéréophonique.
Le circuit codeur (compresseur) monté dans la sous-voie stéréophonique des systèmes à deux sous-porteuses
rend le facteur de modulation de la sous-voie dépendant de la fréquence et dépendant du niveau, quoique pas
dans les mêmes proportions. Il s'ensuit que le facteur de modulation pour un signal stéréophonique est déterminé
à la fois par le signal stéréophonique sommé et par le signal de la sous-voie stéréophonique.
NOTE 2 – Pour les sous-voies stéréophoniques à deux sous-porteuses et la sous-voie pour deuxième programme
audio, pour une fréquence de modulation de 300 Hz, le facteur de modulation qui correspond au niveau avant
codage est égal à 14,1 % (–17,0 dB). Aux fréquences qui diffèrent de 300 Hz, la modulation stéréophonique (G, D
ou G et D) est contrôlée par le facteur de modulation du signal stéréophonique sommé. Le facteur de modulation
du signal sommé doit en principe être le même aux autres fréquences.
A l'entrée du circuit de codage, le niveau de la modulation stéréophonique (G = –D) ou de la modulation du
deuxième programme audio devrait être maintenu, pour toutes les fréquences, égal au niveau à 300 Hz.

60107-3  IEC:1988 + A1:1999 – 15 –
SECTION THREE – GENERAL NOTES ON MEASUREMENTS
4 General conditions
Unless otherwise specified, measurements shall be carried out under the conditions described
in IEC 60107-1 and IEC 60107-2.
5 Reference frequency and reference modulation factor
The reference frequency for measurements and adjustments of audio channels shall be
1 000 Hz in the FM-FM system and 300 Hz in the BTSC system.
The modulation factor is defined as the frequency deviation of the main sound carrier or a
subcarrier referred to the rated maximum system deviation and expressed in percentage.
The rated maximum system deviations for both the systems are given in Appendix A.
The following modulation factors shall be used for measurements and adjustments of audio
channels as the reference:
Main channel: FM-FM system 30 %
BTSC system 14 %
Left (right) channel: FM-FM system 30 %
Stereo sum channel: BTSC system 14 % by L or R signal
14 % by L and R signals
FM-FM system 15 % by L or R signal
Stereo subchannel: BTSC system 14 % by L or R signal at 300 Hz
14 % by L and –R signals at 300 Hz
FM-FM system 15 %, L or R signal
The second channel: FM-FM system 30 %
BTSC system 14 % at 300 Hz
NOTE 1 – In the FM-FM system, the left (right) input signal determines the
...
