IEC 61076-3-124:2019/COR1:2020

Corrigendum 1 - Connectors for electrical and electronic equipment - Product requirements - Part 3-124: Rectangular connectors - Detail specification for 10-way, shielded, free and fixed connectors for I/O and data transmission with frequencies up to 500 MHz

Corrigendum 1 - Connecteurs for pour équipements électriques et électroniques - Exigences de produit - Partie 3-124: Connecteurs rectangulaires - Spécification particulière pour les fiches et les embases écrantées à 10 voies pour les entrées/sorties et la transmission de données à des fréquences jusqu'à 500 MHz

General Information

• Status: Published
• Publication Date: 30-Mar-2020
• ICS: 31.220.10 - Plug-and-socket devices. Connectors
• Technical Committee: SC 48B - Electrical connectors
• Current Stage: PPUB - Publication issued
• Start Date: 31-Mar-2020
• Completion Date: 26-May-2020

Relations

• Corrects: IEC 61076-3-124:2019 - Connectors for electrical and electronic equipment - Product requirements - Part 3-124: Rectangular connectors - Detail specification for 10-way, shielded, free and fixed connectors for I/O and data transmission with frequencies up to 500 MHz
• Effective Date: 05-Sep-2023
• Corrects: IEC PAS 61076-3-124:2016 - Connectors for electronic equipment - Product requirements - Part 2-124: Detail specification for 10-way, shielded, free and fixed connectors for I/O and Gigabit transmission capability for industrial applications
• Effective Date: 05-Sep-2023

Standards Content (Sample)

 IEC 2020
INTERNATIONAL ELECTROTECHNICAL COMMISSION
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
IEC 61076-3-124 IEC 61076-3-124
Edition 1.0  2019-03 Édition 1.0  2019-03

CONNECTORS FOR ELECTRICAL AND CONNECTEURS POUR ÉQUIPEMENTS
ELECTRONIC EQUIPMENT – PRODUCT ÉLECTRIQUES ET ÉLECTRONIQUES –
REQUIREMENTS EXIGENCES DE PRODUIT

Part 3-124: Rectangular connectors – Detail Partie 3-124: Connecteurs rectangulaires –
specification for 10-way, shielded, free and fixed Spécification particulière pour
connectors for I/O and data transmission with les fiches et les embases écrantées à 10 voies
frequencies up to 500 MHz pour les entrées/sorties et
la transmission de données à des fréquences
jusqu'à 500 MHz
CO RRI G E NDUM 1
Corrections to the French version appear after the English text.
Les corrections à la version française sont données après le texte anglais.

Replace the existing Figure 3c with the following new Figure 3c.
IEC 61076-3-124:2019-03/COR1:2020-03(en-fr)

– 2 – IEC 61076-3-124:2019/COR1:2020
 IEC 2020

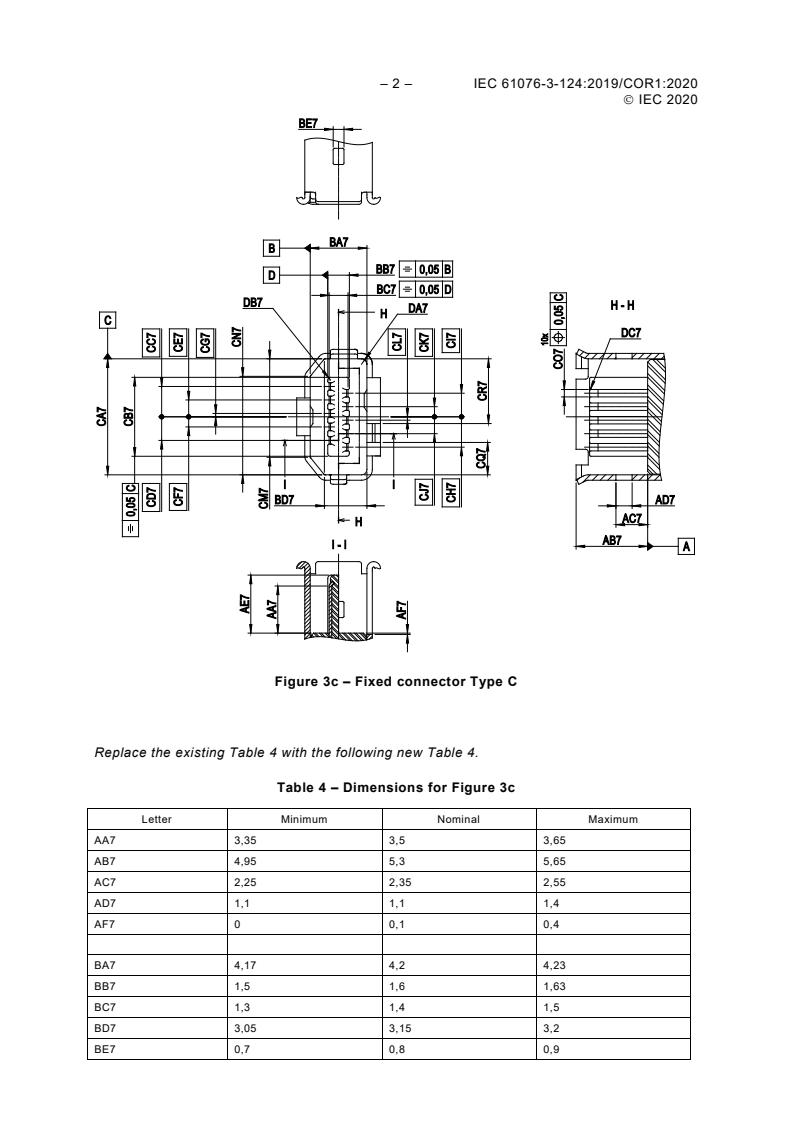

Figure 3c – Fixed connector Type C

Replace the existing Table 4 with the following new Table 4.
Table 4 – Dimensions for Figure 3c
Letter Minimum Nominal Maximum
AA7 3,35 3,5 3,65
AB7 4,95 5,3 5,65
AC7 2,25 2,35 2,55
AD7 1,1 1,1 1,4
AF7 0 0,1 0,4
BA7 4,17 4,2 4,23
BB7 1,5 1,6 1,63
BC7 1,3 1,4 1,5
BD7 3,05 3,15 3,2
BE7 0,7 0,8 0,9
 IEC 2020
CA7 8,58 8,6 8,62
CB7 5,8 5,85 5,9
CC7 2,25
CD7 1,75
CE7 1,25
CF7 0,75
CG7 0,25
CH7 2,25
CI7 1,75
CJ7 1,25
CK7 0,75
CL7 0,25
CM7 7,2 7,3 7,4
CN7 7,2 7,3 7,4
CO7 0,65 0,65 0,7
CQ7 2,2 2,3 2,4
CR7 4,6 4,7 4,8
DA7 R 0,3 R 0,4 R 0,5
DB7 R 0,1 R 0,2 R 0,2
DC7 R 0,66 R 0,1 R 0,2
Replace the existing Figure 4c with the following new Figure 4c.

– 4 – IEC 61076-3-124:2019/COR1:2020
 IEC 2020

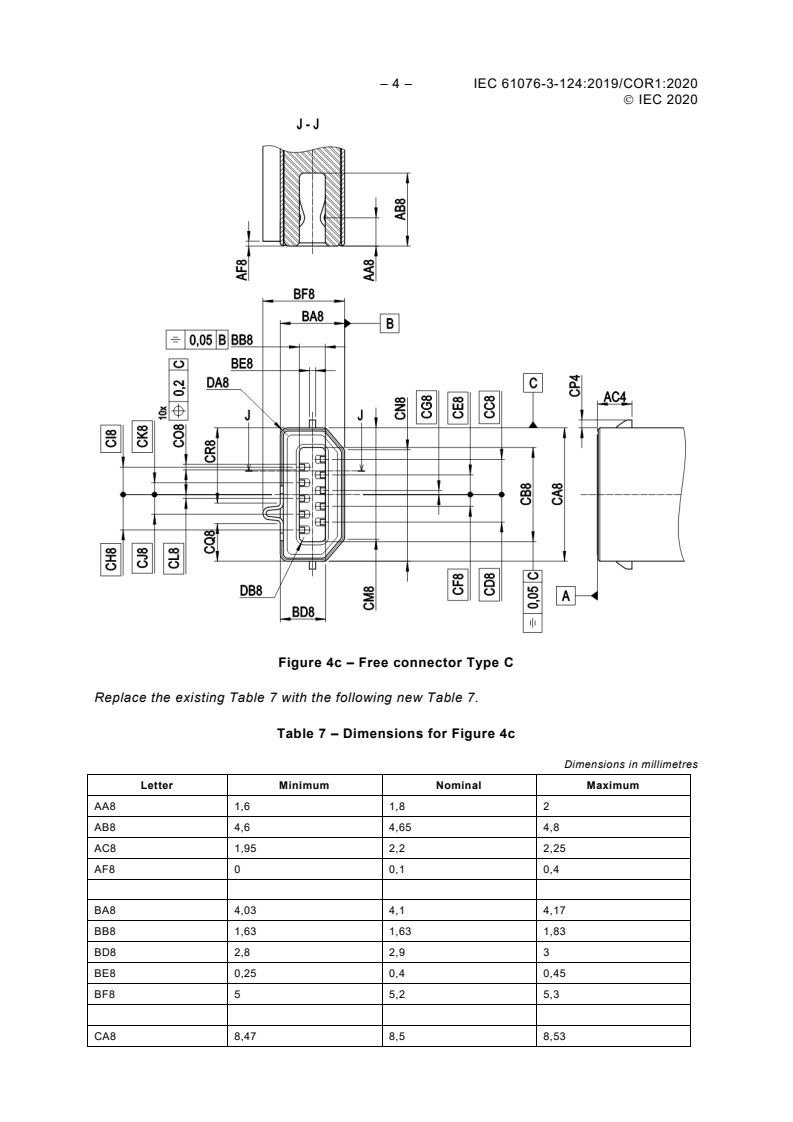

Figure 4c – Free connector Type C
Replace the existing Table 7 with the following new Table 7.
Table 7 – Dimensions for Figure 4c
Dimensions in millimetres
Letter Minimum Nominal Maximum
AA8 1,6 1,8 2
AB8 4,6 4,65 4,8
AC8 1,95 2,2 2,25
AF8 0 0,1 0,4
BA8 4,03 4,1 4,17
BB8 1,63 1,63 1,83
BD8 2,8 2,9 3
BE
...
