IEC 61076-4-101:2001/COR1:2003

Corrigendum 1 - Connectors for electronic equipment - Part 4-101: Printed board connectors with assessed quality - Detail specification for two-part connector modules, having a basic grid of 2,0 mm for printed boards and backplanes in accordance with IEC 60917

Corrigendum 1 - Connecteurs pour équipements électroniques - Partie 4-101: Connecteurs pour cartes imprimées sous assurance de la qualité - Spécification particulière pour modules de connecteurs en deux parties, au pas de base de 2,0 mm, pour cartes imprimées et fonds de panier selon la CEI 60917

General Information

• Status: Published
• Publication Date: 03-Nov-2003
• ICS: 31.220.10 - Plug-and-socket devices. Connectors
• Technical Committee: SC 48B - Electrical connectors
• Current Stage: PPUB - Publication issued
• Start Date: 04-Nov-2003
• Completion Date: 15-Nov-2003

Relations

• Corrects: IEC 61076-4-101:2001 - Connectors for electronic equipment - Part 4-101: Printed board connectors with assessed quality - Detail specification for two-part connector modules, having a basic grid of 2,0 mm for printed boards and backplanes in accordance with IEC 60917
• Effective Date: 05-Sep-2023

Standards Content (Sample)

– 1 –
CEI 61076-4-101 IEC 61076-4-101
(Deuxième édition – 2001) (Second edition – 2001)
Connecteurs pour équipements électroniques – Connectors for electronic equipment –
Partie 4-101: Connecteurs pour cartes imprimées Part 4-101: Printed board connectors
sous assurance de la qualité – with assessed quality –
Spécification particulière pour modules de connecteurs Detail specification for two-part connector modules,
en deux parties, au pas de base de 2,0 mm, having a basic grid of 2,0 mm for printed boards
pour cartes imprimées et fonds de panier and backplanes in accordance with IEC 60917
selon la CEI 60917
CORRIGENDUM 1
– 2 –

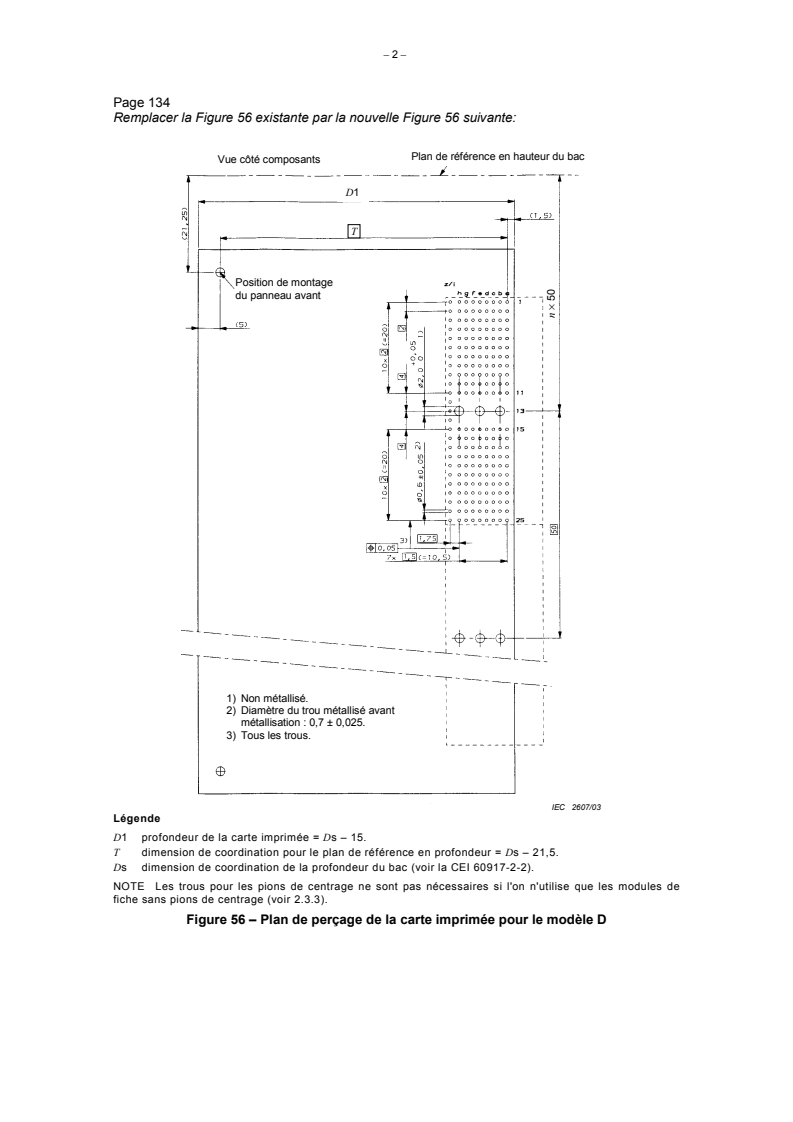

Page 134
Remplacer la Figure 56 existante par la nouvelle Figure 56 suivante:
Plan de référence en hauteur du bac
Vue côté composants
D1
T
Position de montage
du panneau avant
1) Non métallisé.
2) Diamètre du trou métallisé avant
métallisation : 0,7 ± 0,025.
3) Tous les trous.
IEC  2607/03
Légende
D1 profondeur de la carte imprimée = Ds – 15.
T dimension de coordination pour le plan de référence en profondeur = Ds – 21,
...
